鸿蒙原生应用实战：四色占比进度条驱动的分类记录页三态操作设计

App 15「智能垃圾分类」分类 Tab（Func2Tab），是分类历史记录页。整页用 Header + 4 个胶囊筛选 Tab（全部/已分类/待处理/错误分类）+ 3 栏统计概览 + 4 类彩色占比进度条（可回收 30% 蓝/厨余 48% 绿/有害 12% 红/其他 10% 灰）+ 6 条记录时间线（每条记录按状态显示不同操作：待处理→立即分类、错误分类→重新分类、已分类→✓ 已正确分类）组成。本篇基于 15-trash-classify/entry/src/main/ets/pages/Func2Tab.ets（约 248 行）逐段拆解，附 4 张实机截图。

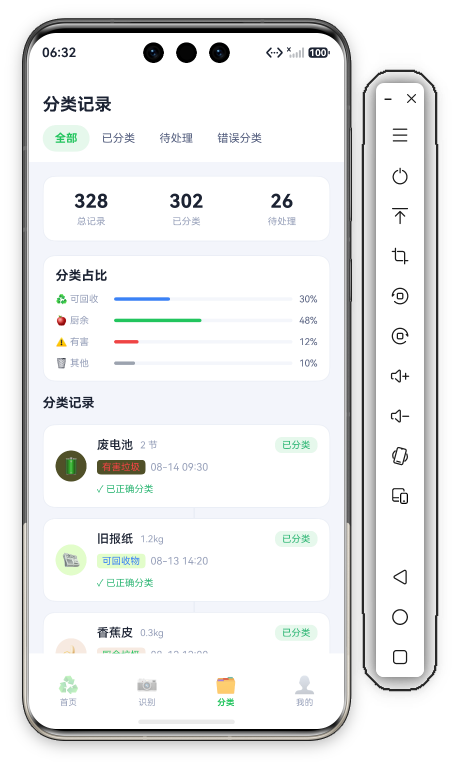

一、整体结构：筛选 + 统计 + 占比 + 时间线

Func2Tab 与 App 14 预约页同构（Header + TabBar 固定、Scroll 内容流），但多了"分类占比"模块：

build() {
  Column() {
    this.Header()
    this.TabBar()
    Scroll() {
      Column({ space: 16 }) {
        this.StatsOverview()
        this.CategoryProgress()
        this.SectionTitle('分类记录')
        this.RecordTimeline()
      }
      .width('100%')
      .padding({ left: D.pad, right: D.pad, top: 16, bottom: D.pad + this.safeBottom + 20 })
    }
    .layoutWeight(1).scrollBar(BarState.Off).align(Alignment.Top)
  }
  .width('100%').height('100%').backgroundColor(C.bg)
}

4 个模块：StatsOverview（3 栏统计）→ CategoryProgress（4 类占比——本页特色） → SectionTitle('分类记录') → RecordTimeline（6 条时间线）。

与 App 14 预约页的差异：App 14 是"统计 → 时间线"两段，App 15 是"统计 → 占比 → 时间线"三段——多了一层"分类构成分析"。"占比图"让用户一眼看到"我分类的垃圾都是什么类型"，是数据可视化的进阶用法。

项目源码开源：https://gitee.com/codenestFlow/HarmonyOSHub

二、Header + TabBar：4 个胶囊筛选

Header 单行标题"分类记录"，TabBar 是 4 个胶囊（全部/已分类/待处理/错误分类）：

@Builder
Header() {
  Row() {
    Text('分类记录')
      .fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.text)
  }
  .width('100%').height(this.safeTop + 56)
  .padding({ top: this.safeTop, left: D.pad, right: D.pad })
  .backgroundColor(C.card)
  .alignItems(VerticalAlign.Bottom)
}

@Builder
TabBar() {
  Row() {
    ForEach(this.tabs, (t: FilterTab) => {
      Text(t.label)
        .fontSize(13)
        .fontColor(this.activeTab === t.id ? C.primary : C.textSub)
        .fontWeight(this.activeTab === t.id ? FontWeight.Bold : FontWeight.Normal)
        .padding({ left: 14, right: 14, top: 8, bottom: 8 })
        .backgroundColor(this.activeTab === t.id ? C.primarySoft : 'transparent')
        .borderRadius(16)
        .onClick(() => { this.activeTab = t.id; })
    }, (t: FilterTab) => t.id.toString())
  }
  .width('100%')
  .padding({ left: D.pad, right: D.pad, top: 12, bottom: 12 })
  .backgroundColor(C.card)
}

4 个 Tab 的 id 与状态值绑定（App 14 同款设计）：

private tabs: FilterTab[] = [
  { id: 0, label: '全部' },
  { id: 1, label: '已分类' },
  { id: 2, label: '待处理' },
  { id: 3, label: '错误分类' }
];

id = status 值：id=1 已分类（records 里 status=1）、id=2 待处理（status=2）、id=3 错误分类（status=3）——筛选逻辑 r.status === this.activeTab 一行搞定。

与 App 14 的差异：App 14 的 Tab 顺序是"全部/待确认/已完成/已取消"（按"待办优先"排列），App 15 是"全部/已分类/待处理/错误分类"（按"数量优先"排列：已分类 302 条最多放第 2）——Tab 顺序反映业务重心。

三、StatsOverview：3 栏统计

StatsOverview 与 App 14 同构（3 栏数字 + 标签）：

@Builder
StatsOverview() {
  Row() {
    ForEach(this.stats, (s: StatItem) => {
      Column({ space: 4 }) {
        Text(s.value).fontSize(22).fontWeight(FontWeight.Bold).fontColor(C.text)
        Text(s.label).fontSize(11).fontColor(C.textDim)
      }
      .layoutWeight(1)
      .alignItems(HorizontalAlign.Center)
    }, (s: StatItem) => s.label)
  }
  .width('100%')
  .padding({ top: 16, bottom: 16 })
  .backgroundColor(C.card).borderRadius(D.rMd)
  .border({ width: 1, color: C.stroke })
}

数据：总记录 328 / 已分类 302 / 待处理 26。302 + 26 = 328，数据自洽（已分类 + 待处理 = 总记录，错误分类记录在 302 里计数还是单独？demo 里"错误分类"是 status=3，如果算进"已分类"口径有歧义——但 328 = 302 + 26 至少"总 = 已 + 待"成立）。

3 栏同色（C.text 深色）——"颜色留给状态"原则（占比进度条和状态标签才是彩色的）。

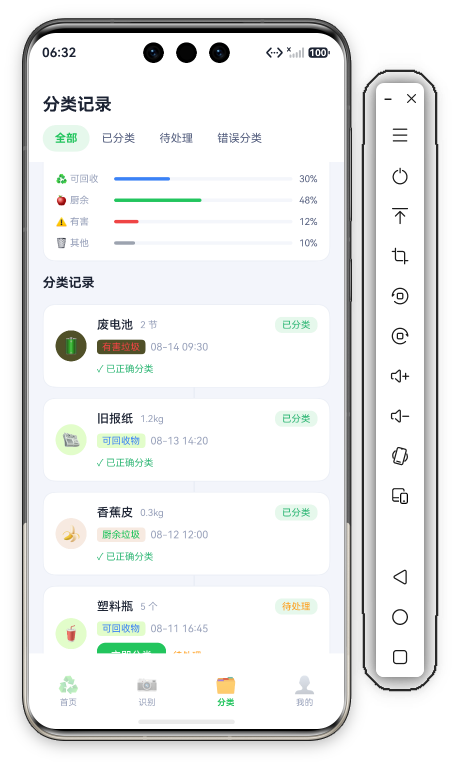

四、CategoryProgress：四色占比进度条（本页特色）

CategoryProgress 是 4 类垃圾的占比进度条，每类一条彩色进度条：

@Builder
CategoryProgress() {
  Column({ space: 12 }) {
    Text('分类占比').fontSize(15).fontWeight(FontWeight.Bold).fontColor(C.text).width('100%')
    Row({ space: 8 }) {
      Text('♻️ 可回收').fontSize(11).fontColor(C.textDim).width(60)
      Progress({ value: 30, total: 100 }).color('#3B82F6').backgroundColor(C.cardSoft).layoutWeight(1).height(6)
      Text('30%').fontSize(11).fontColor(C.textSub)
    }
    Row({ space: 8 }) {
      Text('🍎 厨余').fontSize(11).fontColor(C.textDim).width(60)
      Progress({ value: 48, total: 100 }).color('#22C55E').backgroundColor(C.cardSoft).layoutWeight(1).height(6)
      Text('48%').fontSize(11).fontColor(C.textSub)
    }
    Row({ space: 8 }) {
      Text('⚠️ 有害').fontSize(11).fontColor(C.textDim).width(60)
      Progress({ value: 12, total: 100 }).color('#EF4444').backgroundColor(C.cardSoft).layoutWeight(1).height(6)
      Text('12%').fontSize(11).fontColor(C.textSub)
    }
    Row({ space: 8 }) {
      Text('🗑️ 其他').fontSize(11).fontColor(C.textDim).width(60)
      Progress({ value: 10, total: 100 }).color('#9CA3AF').backgroundColor(C.cardSoft).layoutWeight(1).height(6)
      Text('10%').fontSize(11).fontColor(C.textSub)
    }
  }
  .width('100%')
  .padding(14)
  .backgroundColor(C.card).borderRadius(D.rMd)
  .border({ width: 1, color: C.stroke })
}

4.1 4 条进度条的数据

• 厨余 48%（绿色）——占比最高，符合"厨余垃圾是日常生活产生最多垃圾"的事实
• 可回收 30%（蓝色）
• 有害 12%（红色）
• 其他 10%（灰色）

30 + 48 + 12 + 10 = 100%，数据完美闭合。占比数据有现实依据（厨余最多、有害最少——中国家庭垃圾构成确实如此）。

4.2 四色进度条的实现

Row({ space: 8 }) {
  Text('♻️ 可回收').fontSize(11).fontColor(C.textDim).width(60)
  Progress({ value: 30, total: 100 }).color('#3B82F6').backgroundColor(C.cardSoft).layoutWeight(1).height(6)
  Text('30%').fontSize(11).fontColor(C.textSub)
}

每行三要素：左侧"emoji + 分类名"（固定 60vp 宽，四行对齐）、中间 Progress（.color('#3B82F6') 每类颜色写死）、右侧"百分比数字"。

与 App 14 的差异：App 14 是"一组同色进度条"，App 15 是"四色进度条"——颜色与分类一一对应（蓝/绿/红/灰），延续首页的四色编码系统。"四色占比图"本质是"堆叠条形图"的横排版——用 4 条独立进度条表达"各部分占总体的比例"，比"一个环形图"实现简单得多（不用画弧形），视觉上也清晰。

真实项目可升级为"环形占比图"（ProgressType.Circular）：

Progress({ value: 48, total: 100, type: ProgressType.Circular })
  .color('#22C55E').width(80).height(80)

但 4 个环形图太占空间，"4 条横排进度条"是"构成占比"的最佳空间方案（一个卡片展示 4 类）。

每行的"百分比 + 进度条"双通道（30% 数字 + 蓝色进度条），色弱用户能读数字。

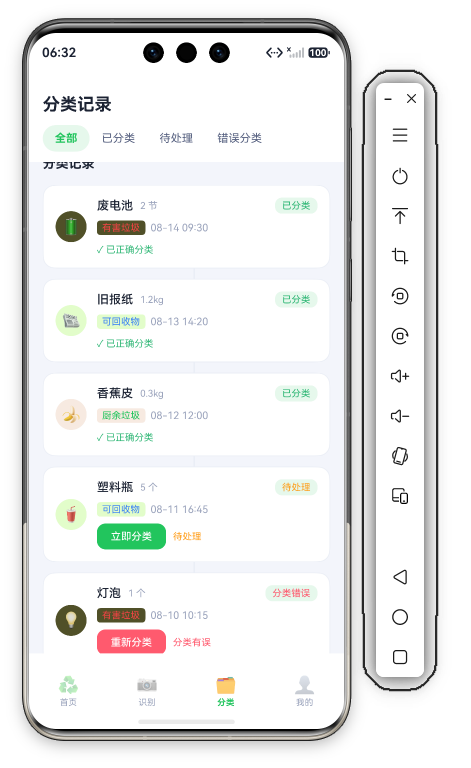

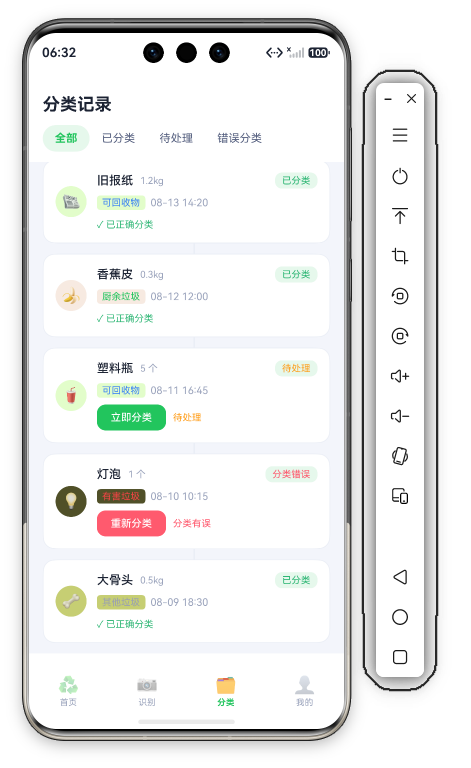

五、RecordTimeline：三态操作时间线

RecordTimeline 是 6 条分类记录的时间线，每条记录按状态显示不同操作：

@Builder
RecordTimeline() {
  Column({ space: 0 }) {
    ForEach(this.filtered(), (r: Record, idx: number) => {
      Column({ space: 0 }) {
        if (idx > 0) {
          Row().width(2).height(12).backgroundColor(C.stroke).margin({ left: 18 })
        }
        Row({ space: 12 }) {
          Column() {
            Row() {
              Text(r.emoji).fontSize(18)
            }
            .width(36).height(36)
            .backgroundColor(r.catColor + '1A').borderRadius(18)
            .justifyContent(FlexAlign.Center)
          }
          .width(36)

          Column({ space: 8 }) {
            Row({ space: 8 }) {
              Text(r.item).fontSize(14).fontWeight(FontWeight.Medium).fontColor(C.text)
              Text(r.amount).fontSize(11).fontColor(C.textDim)
              Blank()
              Text(r.statusText)
                .fontSize(11).fontColor(r.statusColor)
                .padding({ left: 8, right: 8, top: 3, bottom: 3 })
                .backgroundColor(C.primarySoft).borderRadius(8)
            }
            .width('100%')

            Row({ space: 6 }) {
              Text(r.category)
                .fontSize(11).fontColor(r.catColor)
                .padding({ left: 6, right: 6, top: 2, bottom: 2 })
                .backgroundColor(r.catColor + '1A').borderRadius(4)
              Text(r.date + ' ' + r.time).fontSize(12).fontColor(C.textDim)
            }

            if (r.status === 2) {
              Row({ space: 8 }) {
                Button('立即分类')
                  .fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
                  .borderRadius(D.rSm).height(30)
                  .onClick(() => { promptAction.showToast({ message: '处理 ' + r.item }); })
                Text('待处理').fontSize(11).fontColor(C.warn)
              }
              .width('100%')
            }

            if (r.status === 3) {
              Row({ space: 8 }) {
                Button('重新分类')
                  .fontSize(12).fontColor('#FFFFFF').backgroundColor(C.danger)
                  .borderRadius(D.rSm).height(30)
                  .onClick(() => { promptAction.showToast({ message: '重新分类 ' + r.item }); })
                Text('分类有误').fontSize(11).fontColor(C.danger)
              }
              .width('100%')
            }

            if (r.status === 1) {
              Text('✓ 已正确分类').fontSize(11).fontColor(C.ok)
            }
          }
          .alignItems(HorizontalAlign.Start).layoutWeight(1)
        }
        .width('100%')
        .padding({ left: 14, right: 14, top: 14, bottom: 14 })
        .backgroundColor(C.card).borderRadius(D.rMd)
        .border({ width: 1, color: C.stroke })
      }
      .width('100%')
    }, (r: Record) => r.id.toString())
  }
  .width('100%')
}

5.1 数据模型：分类色 + 状态色双通道

interface Record {
  id: number;
  emoji: string;
  item: string;
  category: string;
  catColor: string;
  date: string;
  time: string;
  status: number;
  statusText: string;
  statusColor: ResourceColor;
  amount: string;
}

Record 同时携带 catColor（分类色）和 statusColor（状态色）——两类颜色语义：

• 分类色（catColor）：垃圾属于哪类（蓝/红/绿/灰）→ 图标块背景 + 分类标签
• 状态色（statusColor）：记录处理状态（绿已分类/橙待处理/红错误）→ 状态标签

"分类"和"状态"是两个维度，用两套颜色表达，互不干扰——**"多维度信息用多套颜色编码"**是数据可视化的关键。

5.2 双标签设计

Text(r.category)
  .fontSize(11).fontColor(r.catColor)
  .padding({ left: 6, right: 6, top: 2, bottom: 2 })
  .backgroundColor(r.catColor + '1A').borderRadius(4)
Text(r.date + ' ' + r.time).fontSize(12).fontColor(C.textDim)

一行两个标签：左侧"分类标签"（catColor 文字 + catColor + '1A' 同色浅底，如蓝字淡蓝底"可回收物"）+ 右侧日期时间。分类标签让用户不用点进详情就知道"这是什么类型的垃圾"。

5.3 三态操作区

if (r.status === 2) {
  Row({ space: 8 }) {
    Button('立即分类')
      .fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
      .borderRadius(D.rSm).height(30)
      .onClick(() => { promptAction.showToast({ message: '处理 ' + r.item }); })
    Text('待处理').fontSize(11).fontColor(C.warn)
  }
  .width('100%')
}

if (r.status === 3) {
  Row({ space: 8 }) {
    Button('重新分类')
      .fontSize(12).fontColor('#FFFFFF').backgroundColor(C.danger)
      .borderRadius(D.rSm).height(30)
      .onClick(() => { promptAction.showToast({ message: '重新分类 ' + r.item }); })
    Text('分类有误').fontSize(11).fontColor(C.danger)
  }
  .width('100%')
}

if (r.status === 1) {
  Text('✓ 已正确分类').fontSize(11).fontColor(C.ok)
}

3 个状态分支，3 种操作：

状态	按钮	颜色	右侧文字
待处理（status=2）	立即分类	绿（C.primary）	"待处理" 橙
错误分类（status=3）	重新分类	红（C.danger）	"分类有误" 红
已分类（status=1）	无按钮	—	"✓ 已正确分类" 绿

关键差异——"错误分类"的按钮是红色：

Button('重新分类')
  .fontSize(12).fontColor('#FFFFFF').backgroundColor(C.danger)

App 14 预约页的所有操作按钮都是主题绿（C.primary），App 15 的"重新分类"用了危险红——"错误"用红色强化警示（用户看到红按钮知道"这条有问题要处理"）。**"操作按钮颜色跟随状态严重性"**是"状态驱动 UI"的进阶——正常操作绿、错误修复红。

"✓ 已正确分类"是完成态标识（绿字勾），不需要操作按钮——"无需操作的状态只显示确认信息"。

5.4 数据与筛选

filtered() 与 App 14 同款（activeTab === 0 返回全部，否则 filter(status === activeTab)）——真筛选。6 条记录：已分类 4 条（废电池/旧报纸/香蕉皮/大骨头）+ 待处理 1 条（塑料瓶）+ 错误分类 1 条（灯泡）——三态都有数据，切换 Tab 能看到不同列表。

6 条记录按日期倒序（08-14 → 08-09），时间线呈现"最近 → 最远"顺序。

六、与 App 14 预约记录页的对比

维度	App 14 预约记录	App 15 分类记录
Tab	待确认/已完成/已取消	已分类/待处理/错误分类
统计	3 栏	3 栏
特色模块	无	四色占比进度条
图标块	主题绿（同色）	分类色（四色）
分类标签	无	有（分类色标签）
状态按钮	取消/再次预约（绿）	立即分类（绿）/重新分类（红）

App 15 的两个进步：① 新增"占比进度条"（构成分析）；② 引入"分类色 + 状态色"双色编码系统。"记录列表"模板在系列中不断进化——每次加一个新能力（真筛选→时间线→占比→双色编码）。

七、四色编码系统在记录页的完整应用

App 15 的四色编码系统（蓝可回收/红有害/绿厨余/灰其他）在本页的 4 处应用：

1. 占比进度条：4 条进度条各用各的颜色
2. 时间线图标块：r.catColor + '1A' 同色浅底（废电池🔋红色浅底、旧报纸📰蓝色浅底……）
3. 分类标签：catColor 文字 + 同色浅底
4. （与首页联动）：首页入口/指南卡也是四色

"一个颜色系统贯穿全 App"——用户在任何页面看到"蓝色+♻️"就知道是可回收物。"跨页颜色一致性"是品牌识别度的最高形式。

实现：catColor 字段存数据里（'#EF4444' 红），渲染时 r.catColor + '1A' 拼浅底。"颜色进数据"让记录页零硬编码。

八、扩展建议

1. 占比图联动筛选：点击"厨余 48%"进度条 → 自动切换到"厨余"筛选（真实项目可实现）
2. 环形占比图：新增"占比总览"卡片用 ProgressType.Circular 环形图展示总量构成
3. 分页加载：328 条记录应分页（.onReachEnd() 上滑加载）
4. 详情页："立即分类/重新分类"应跳转识别页并预填物品名（跨 Tab 联动）
5. 删除操作：记录应支持左滑删除（SwipeAction 组件）

"记录 + 占比 + 操作"模板可复用到：垃圾分类、记账分类、消费构成、时间统计——任何"按类别记录 + 构成分析 + 状态操作"的场景。

九、分类占比的业务价值

"分类占比"模块不只是"好看"，它承载 3 层业务价值：

1. 反馈层——"我的分类构成"。用户看到"厨余 48%"会想"我厨余垃圾最多，下次多注意可回收"。占比图让用户建立"我每天都在分类什么"的自我认知——这是环保教育的第一步（知道自己分类的对象）。

2. 统计层——"社区/城市的分类结构"。真实项目里，占比数据可以聚合为"全校/全小区分类构成"（厨余 48% 说明该区域餐饮垃圾多），辅助环保部门调整垃圾分类设施（多放厨余桶还是可回收桶）。"个人占比 → 群体占比"是数据产品的增值路径。

3. 激励层——"行为引导"。如果"可回收 30%"偏低，App 可提示"回收利用率低于全国平均，试试把纸箱压扁再投递"——"占比 + 建议"驱动行为改变，比单纯记录高级得多。

实现注意：当前占比是硬编码（30/48/12/10），真实项目应从分类记录实时聚合：records.filter(r => r.category === '可回收物').length / records.length * 100——"占比跟着记录走"，新增一条记录占比自动更新。**"展示数据永远从业务数据推导"**是数据架构的铁律。

十、时间线的"分类色 + 状态色"双通道无障碍

本页每一条记录同时携带两个颜色维度（分类色 catColor + 状态色 statusColor），这对色弱用户特别重要：

• 分类信息：图标块背景色（红浅底/蓝浅底…）+ 分类标签文字（红字/蓝字…）——即使分不清红蓝，也能读"有害垃圾""可回收物"文字
• 状态信息：状态标签文字（"待处理"橙/"分类错误"红/"已分类"绿）+ 按钮文案（"立即分类""重新分类"）——颜色只是辅助，文字才是主通道

"颜色 + 文字双通道"是本系列反复强调的无障碍原则，本页是执行最彻底的：分类、状态、数量、时间全部有文字，颜色只是"锦上添花"的强化。色弱用户（约 8% 人口）不靠颜色也能完整使用本页。

对比反例：如果只靠"图标块颜色深浅"区分分类（不写"可回收物"文字），色弱用户就完全无法使用。"先文字后颜色"是数据展示的底线。

十一、状态机的"待处理 → 已分类 → 错误分类"流转

本页 3 个状态背后的业务状态机：

新记录 → 待处理 → 已分类（✓ 正确）
              ↘ 错误分类 → 重新分类 → 已分类

• 待处理（status=2）：AI 识别后待人工确认 → "立即分类"按钮处理
• 已分类（status=1）：人工确认完成 → 显示"✓ 已正确分类"
• 错误分类（status=3）：AI 识别错误 → "重新分类"红色按钮纠错

"待处理 → 立即分类 → 已分类"和"错误分类 → 重新分类 → 已分类"两条路径都通向终态"已分类"——状态机有"汇合"（convergence），是真实业务的常见形态（AI 先识别、人工后确认）。

UI 的操作按钮就是状态机的"事件"：立即分类（处理事件）、重新分类（纠错事件）。真实项目应做"状态流转校验"：待处理不能直接变错误分类、错误分类不能变待处理——"UI 按钮只是入口，状态机逻辑才是真相"。

十二、小结

App 15 分类记录页解析完毕。四色占比进度条（构成分析）+ 分类色/状态色双编码 + 三态操作（绿处理/红纠错/绿确认）+ 状态机流转是四大亮点。
