在学习纯血鸿蒙系统各个模块之前，我们需要先了解纯血鸿蒙的编译构建机制。本篇主要基于鸿蒙系统的编译，和各模块的编译配置两个维度去进行梳理。另外编译构建相关代码在如下目录：

一、编译入口

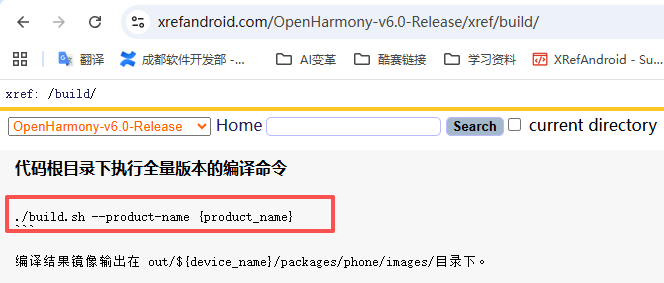

我们先看看纯血鸿蒙系统的开源代码官方介绍说明：

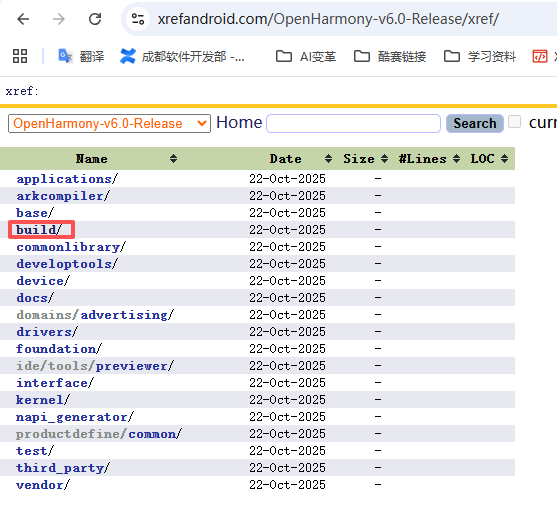

即直接执行./build.sh  --product-name  xxx 即可开始完整的鸿蒙OS全量编译，但是在开源代码的根目录中并没有找到build.sh文件。

1、开源代码build.sh

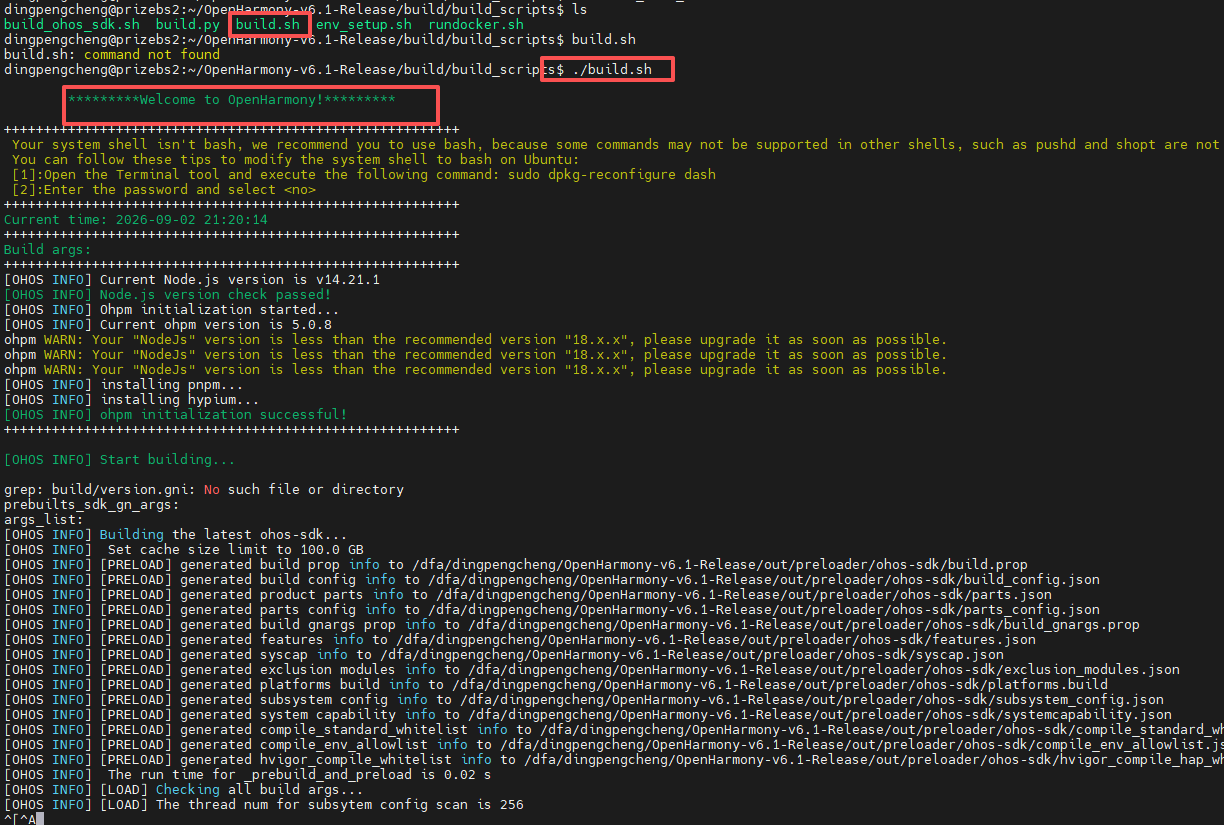

如上编译命令执行的build/build_scripts/build.sh脚本，其主要逻辑如下几步：

https://xrefandroid.com/OpenHarmony-v6.0-Release/xref/build/build_scripts/build.sh

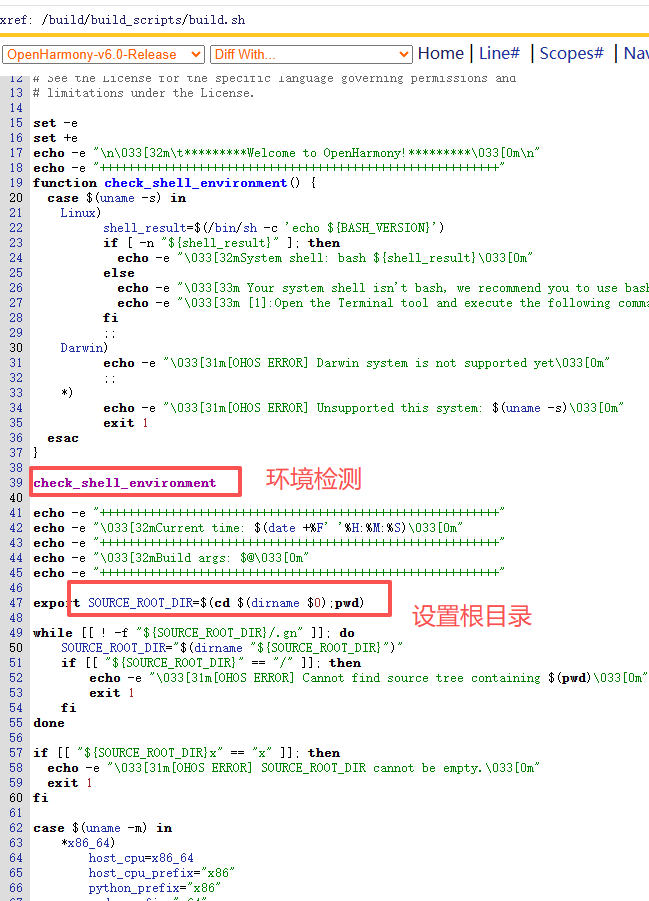

步骤一：环境检查

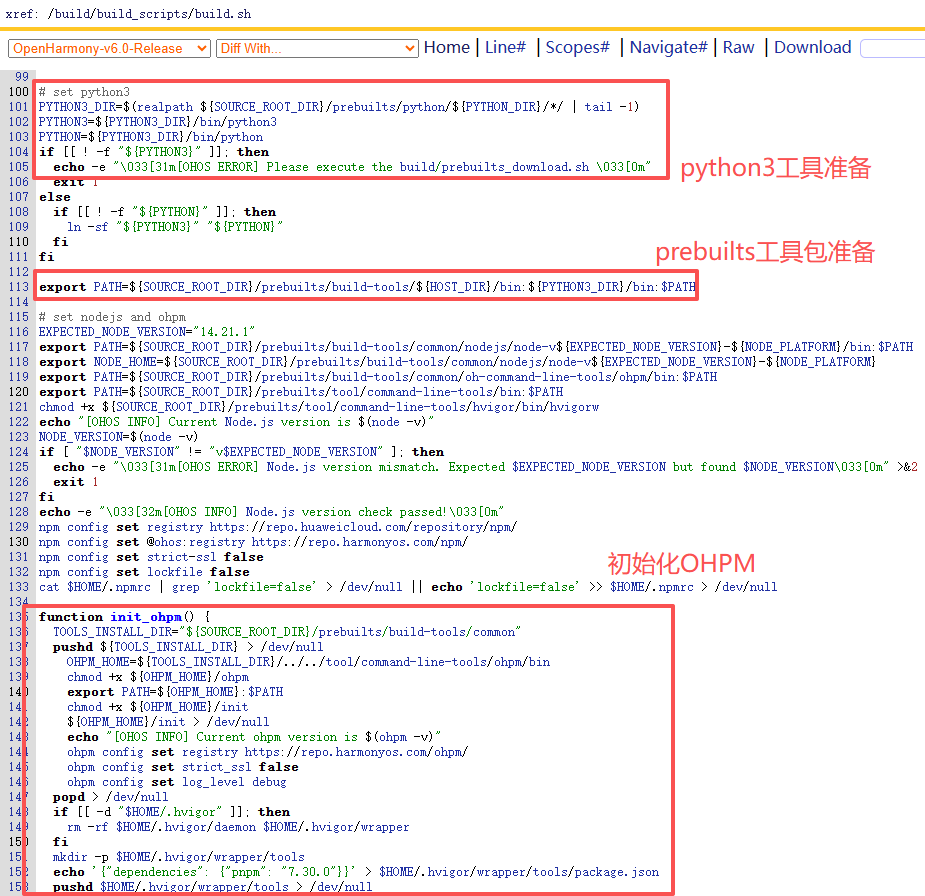

步骤二：工具包初始化

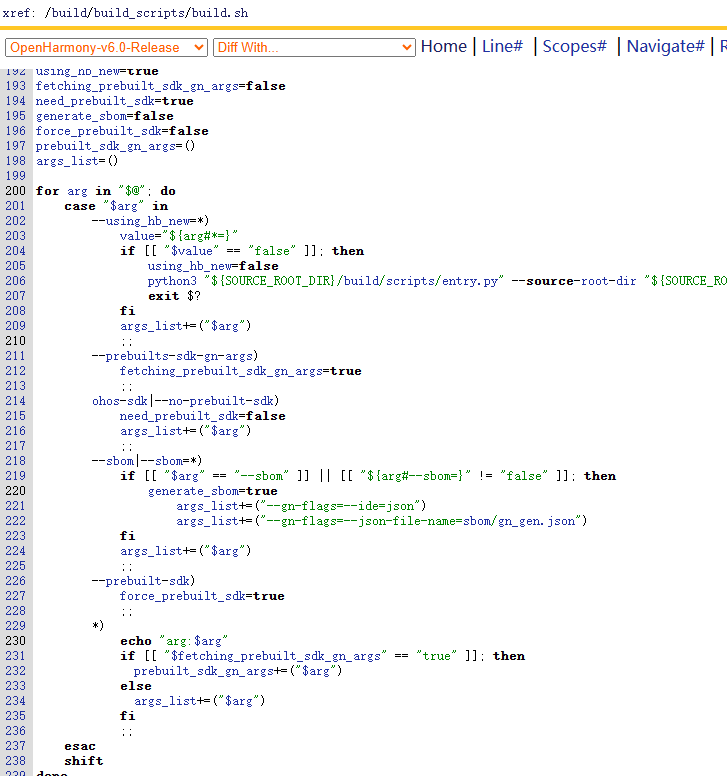

步骤三：命令参数解析

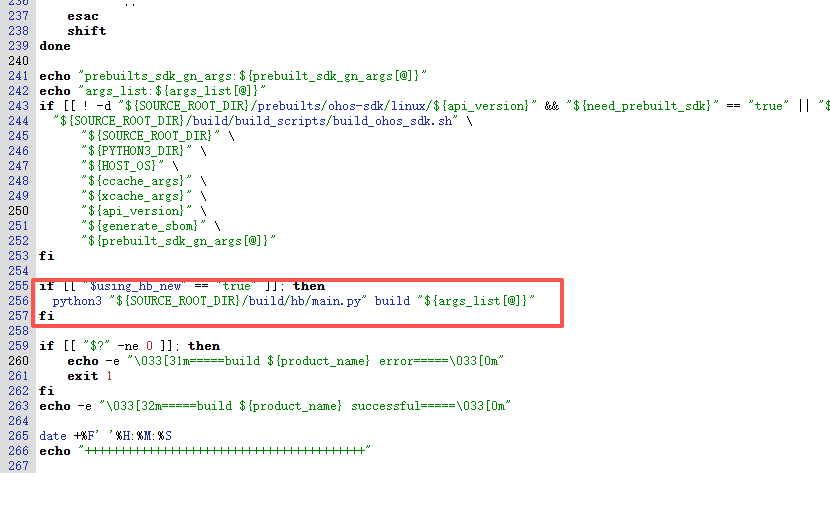

步骤四：编译入口

如上鸿蒙系统最核心的编译入口其实就在build/hb/main.py  build 脚本的调用。

2、黄区项目build_system.sh

如下介绍一下我在HW黄区看到的纯血鸿蒙系统的编译模式。还是如上的机制，在根目录中存在build.sh和build_system.sh等脚本，使用方式同上类似。我看到的这个项目的编译命令如下：

./build_system.sh --abi-type generic_arm_32  --device-type hisi_xxx  --ccache

虽然有些参数的变化，但是不影响，最终目的还是指定product name，如上命令中编译的是generic_arm_32这个项目。这一块的定义同安卓基本一致，即在device目录下会初始当前项目，至于安卓编译三部曲这块我没有具体深入研究，大概率是不支持了。

如上build_system.sh脚本中有一段核心代码：

${PYTHON3}${source_root_dir}/build/hb/main.py  /
         build --product-name ${product_name}${main_params}||{
                echo -e "${HMOS_BUILD_INFO}"
                exit 1
          }

这段代码直接调用了根目录/build/hb/main.py城西，根据如上命令拼接出来之后的命令变成：

/build/hb/main.py   build  --product-name  generic_arm_32  all_phone_standard

如上鸿蒙系统最核心的编译入口其实就在build/hb/main.py  build脚本的调用。

3、编译入口build/hb/main.py

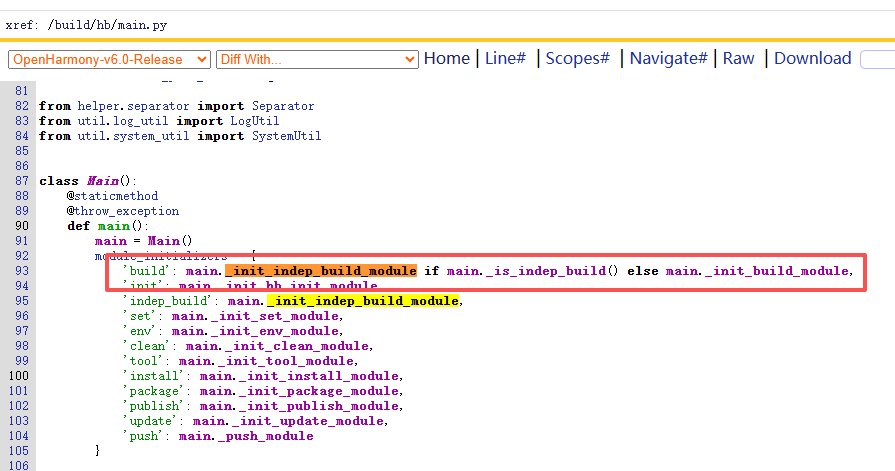

如上代码，因为传递的是build参数，所以执行的第93行代码，如果is_indep_build为真就进行独立构建系统，否则就普通构建，两则区别如下：

	常规构建 _init_build_module（:139）	独立构建 _init_indep_build_module（:195）
触发	hb set 选产品后 hb build	组件目录下 hb build <组件名> -i（或 --indep-build）
前提	完整 OpenHarmony 源码树	只需要单个组件仓库，强制检查当前目录存在 build/indep_configs/build_indep.sh，否则报 you are running hb build command in wrong dir! 退出
组装链路	OHOSPreloader → OHOSLoader（加载产品/部件清单）→ Gn → Ninja	PreuiltsService（预建件）+ Hpm（包管理器，自动拉依赖的二进制 prebuilts）+ IndepBuild 服务
依赖来源	源码树内全量源码	从 repo.harmonyos.com 下载依赖组件的预编译产物，本地只 gn/ninja 编当前组件
适用	整机/整镜像构建、产品级集成	组件级开发、CI 单仓验证，不用拉几十 GB 全树

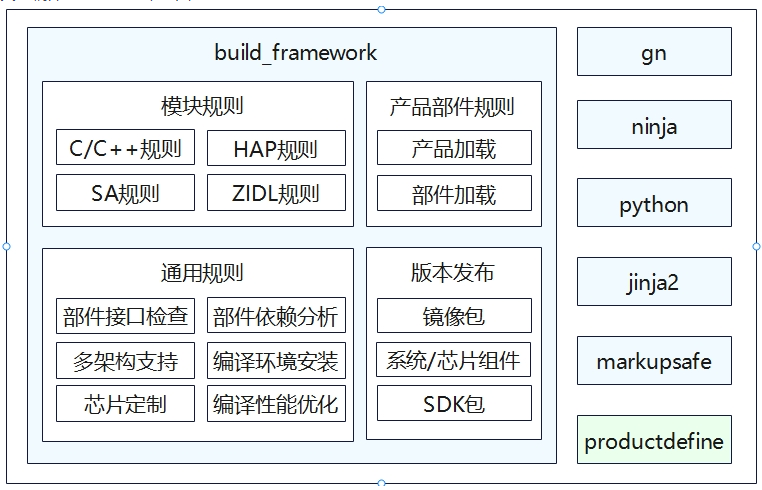

后续的编译构建就不详细介绍了，因为我也不是很清楚。只需要知道编译构建子系统提供了一个基于Gn和ninja的编译构建框架，根据产品配置，编译生成对应的镜像包，其中编译构建流程为：

• 使用Gn配置构建目标。
• Gn运行后会生成ninja文件。
• 通过运行ninja来执行编译任务。

详细参考官方文档说明：https://gitee.com/openharmony/build/blob/master/README_zh.md

二、编译结构

在接触鸿蒙系统源代码之后，经常会看到XXX子系统。官方文档对它的定性是： "子系统是一个逻辑概念，它具体由对应的部件构成" ，"子系统是某个路径下所有部件的集合，一个部件只能属于一个子系统"。

1、subsystem子系统

我们先来看看子系统长什么样子的，源代码build/subsystem-config.json文件中是开源主干的子系统注册表，配置了如下子系统：

//build/subsystem_config.json
{
  "arkui": {
    "path": "foundation/arkui",
    "name": "arkui"
  },
  "ai": {
    "path": "foundation/ai",
    "name": "ai"
  },
  "account": {
    "path": "base/account",
    "name": "account"
  },
  "distributeddatamgr": {
    "path": "foundation/distributeddatamgr",
    "name": "distributeddatamgr"
  },
  "security": {
    "path": "base/security",
    "name": "security"
  },
  "useriam": {
    "path": "base/useriam",
    "name": "useriam"
  },
  "accesscontrol": {
    "path": "base/accesscontrol",
    "name": "accesscontrol"
  },
  "startup": {
    "path": "base/startup",
    "name": "startup"
  },
  "hiviewdfx": {
    "path": "base/hiviewdfx",
    "name": "hiviewdfx"
  },
  "utils": {
    "path": "utils",
    "name": "utils"
  },
  "commonlibrary": {
    "path": "commonlibrary",
    "name": "commonlibrary"
  },
  "bundlemanager": {
    "path": "foundation/bundlemanager",
    "name": "bundlemanager"
  },
  "appexecfwk": {
    "path": "foundation/appexecfwk",
    "name": "appexecfwk"
  },
  "ability": {
    "path": "foundation/ability",
    "name": "ability"
  },
  "notification": {
    "path": "base/notification",
    "name": "notification"
  },
  "communication": {
    "path": "foundation/communication",
    "name": "communication"
  },
  "location": {
    "path": "base/location",
    "name": "location"
  },
  "systemabilitymgr": {
    "path": "foundation/systemabilitymgr",
    "name": "systemabilitymgr"
  },
  "hdf": {
    "path": "drivers",
    "name": "hdf"
  },
  "updater": {
    "path": "base/update",
    "name": "updater"
  },
  "developtools": {
    "path": "developtools",
    "name": "developtools"
  },
  "sensors": {
    "path": "base/sensors",
    "name": "sensors"
  },
  "graphic": {
    "path": "foundation/graphic",
    "name": "graphic"
  },
  "window": {
    "path": "foundation/window",
    "name": "window"
  },
  "time": {
    "path": "base/time",
    "name": "time"
  },
  "inputmethod": {
    "path": "base/inputmethod",
    "name": "inputmethod"
  },
  "request": {
    "path": "base/request",
    "name": "request"
  },
  "print": {
    "path": "base/print",
    "name": "print"
  },
  "theme": {
    "path": "base/theme",
    "name": "theme"
  },
  "multimedia": {
    "path": "foundation/multimedia",
    "name": "multimedia"
  },
  "castplus": {
    "path": "foundation/CastEngine",
    "name": "castplus"
  },
  "multimodalinput": {
    "path": "foundation/multimodalinput",
    "name": "multimodalinput"
  },
  "telephony": {
    "path": "base/telephony",
    "name": "telephony"
  },
  "global": {
    "path": "base/global",
    "name": "global"
  },
  "powermgr": {
    "path": "base/powermgr",
    "name": "powermgr"
  },
  "usb": {
    "path": "base/usb",
    "name": "usb"
  },
  "applications": {
    "path": "applications",
    "name": "applications"
  },
  "xts": {
    "path": "test/xts",
    "name": "xts"
  },
  "ostest": {
    "path": "test/ostest",
    "name": "ostest"
  },
  "testfwk": {
    "path": "test/testfwk",
    "name": "testfwk"
  },
  "distributedhardware": {
    "path": "foundation/distributedhardware",
    "name": "distributedhardware"
  },
  "arkcompiler": {
    "path": "arkcompiler",
    "name": "arkcompiler"
  },
  "iothardware": {
    "path": "base/iothardware",
    "name": "iothardware"
  },
  "kernel": {
    "path": "kernel",
    "name": "kernel"
  },
  "msdp": {
    "path": "base/msdp",
    "name": "msdp"
  },
  "deviceprofile": {
    "path": "foundation/deviceprofile",
    "name": "deviceprofile"
  },
  "filemanagement": {
    "path": "foundation/filemanagement",
    "name": "filemanagement"
  },
  "resourceschedule": {
    "path": "foundation/resourceschedule",
    "name": "resourceschedule"
  },
  "barrierfree": {
    "path": "foundation/barrierfree/accessibility",
    "name": "barrierfree"
  },
  "customization": {
    "path": "base/customization",
    "name": "customization"
  },
  "web": {
    "path": "base/web",
    "name": "web"
  },
  "thirdparty": {
    "path": "third_party",
    "name": "thirdparty"
  },
  "ide": {
    "path": "ide",
    "name": "ide"
  },
  "advertising": {
    "path": "domains/advertising",
    "name": "advertising"
  },
  "tee": {
    "path": "base/tee",
    "name": "tee"
  },
  "llvmproject": {
    "path": "toolchain/llvm-project",
    "name": "llvmproject"
  },
  "sdk": {
    "path": "interface/sdk-js",
    "name": "sdk"
  }
}

如上配置了OpenHarmony开源主干上面的57个子系统。每一个子系统都有两部分组成：

• path：代码路径
• name：子系统名称

由此可见，所以子系统 ≈ 一张"目录 → 领域名"的映射表 + 部件的逻辑分组，不是一个有独立构建产物的实体。

Q1：可以自定义subsystem吗？

build/subsystem_config.json 里 57 个是主干定义的子系统（startup、powermgr、security……），除此之外，芯片方案商和产品厂商可以在 vendor/、device/ 目录下放自己的子系统配置扩展注册。

证据在构建脚本 hb/util/loader/subsystem_scan.py：它读主干配置后还会 merge 一份 example_subsystem_config，且 _check_path_prefix() 明确只允许新增路径以 vendor/device 开头。

Q2：编译时会读subsystem_config然后逐个子系统编译吗？

编译的时候，会读取subsystem_config配置文件，但没有"针对每个子系统编译"这个动作。 读它的目的是拿到扫描路径表。subsystem_scan.py源码逻辑：

子系统全程只是"去哪里找部件"的路径索引，从不参与"编不编"的决策。 决定编译范围的永远是产品配置里的部件清单——qemu-min 产品的 startup 子系统下只勾了 init 和 startup_l2 两个部件，这个子系统下其余部件即使存在也不编。

Q3：能单独编译某个子系统吗？

不能。官方文档原话："编译构建可以编译产品、部件和模块，但是不能编译子系统。"因为"编一个子系统"语义不成立：
子系统是逻辑分组，构建系统只为部件生成 GN group target，没有子系统级的聚合 target；
同一个子系统下不同部件被不同产品按 features 裁剪，编译需要的 toolchain（arm/arm64）、内核、features 开关、inner_kits 可见性全部来自产品上下文——脱离产品谈"编子系统"，这些参数无处来。

Q4：终极理解

OpenHarmony的子系统的设计目的，是站在架构分层、代码分类的角度上引申出来的。即相关联的代码，我放在一起，统一用子系统来进行命名，用来给工程师看的。等同于Android中的目录划分，例如framework/base，可以把它当成一个子系统，但是却无法直接单编译framework/base。

2、bundle部件

一个子系统可能包含多个部件，而官方对bundle部件的描述内容如下：

{
   "name": "@ohos/<component_name>",                 # HPM部件英文名称，格式"@组织/部件名称"
   "description": "xxxxxxxxxxxxxxxxxxx",             # 部件功能一句话描述
   "version": "3.1",                                 # 版本号，版本号与OpenHarmony版本号一致
   "license": "MIT",                                 # 部件License
   "publishAs": "code-segment",                      # HPM包的发布方式，当前默认都为code_segment
   "segment": {
       "destPath": ""
   },                                                # 发布类型为code_segment时为必填项，定义发布类型code_segment的代码还原路径（源码路径）
   "dirs": {},                                       # HPM包的目录结构，字段必填内容可以留空
   "scripts": {},                                    # HPM包定义需要执行的脚本，字段必填，值非必填
   "licensePath": "COPYING",
   "readmePath": {
       "en": "README.rst"
   },
   "component": {                                    # 部件属性
       "name": "<component_name>",                   # 部件名称
       "subsystem": "",                              # 部件所属子系统
       "syscap": [],                                 # 部件为应用提供的系统能力
       "features": [],                               # 部件对外的可配置特性列表，一般与build中的sub_component对应，可供产品配置
       "adapted_system_type": [],                    # 轻量(mini)小型(small)和标准(standard)，可以是多个
       "rom": "xxxKB"                                # ROM基线，没有基线写当前值
       "ram": "xxxKB",                               # RAM基线，没有基线写当前值
       "deps": {
           "components": [],                         # 部件依赖的其他部件
           "third_party": []                         # 部件依赖的三方开源软件
       },
       "build": {                                    # 编译相关配置
           "sub_component": ["部件包含模块的gn目标"],  # 部件编译入口，新增模块在此处配置
           "inner_kits": [],                         # 部件间接口
           "test": []                                # 部件测试用例编译入口
       }
   }
}

1）bundle.json配置解读

如上配置主要可以划分为两部分，部件的一些基本信息，部件内部的一些定义。

配置1：部件发布声明

我们先看看audio_framework部件的一些基本信息：

• "name": "@ohos/audio_framework"

ohos表示这个部件的发布者是OpenHarmony官方维护，只要是官方开发的都是ohos，用来表示一个机构或者组织，类似于android中的Google一样。当然在vendor/里面可能还有其他一些企业或者公司开发的一些部件，例如 @hihope/xxx表示润和公司。

• "publishAs": "code-segment"

publishAs	发的是什么	装到哪	类比 Android
code-segment	源代码片段，整目录原样打包	按 destPath 还原进源码树，要再编译	repo sync 拉下来的单个 git project
source	源码，但按 dirs 声明挑选打包（src/headers 分离）	留在依赖目录，独立编译	早期 npm 风格的源码库 / 独立模块
binary	预编译二进制（.so/.a，带 branch/os/arch/variant 维度）	binarys/<destPath>/<分支>/<OS>/<架构>/<variant>/<版本>/，不编译直接链接	厂商 prebuilt blob（vendor/xxx/proprietary 里只给 .so 不给源码的库）
distribution	发行版：不含代码，只有 bundle.json 依赖清单 + scripts.dist 编译脚本，hpm dist 拉齐一批部件编出整机镜像	当前工程根	AOSP 的设备 manifest + 编译出的 factory image 整包
plugin / model / chip-definition / template	HPM 生态扩展类型（工具插件、AI 模型、芯片定义、工程模板），与系统部件关系不大	—	—

配置2：部件属性定义

接下来再看看另外一部分component的配置，这里面对当前部件的一些属性进行具体的定义，同样先看看component前面的字段：

• "name": "audio_framework"

component里面的name表示当前部件的名字，必须和前面的name一致，这里表示是audio_framework部件。

• "subsystem": "multimedia"

这里的subsystem表示当前所属的子系统，注意要和前文的subsystem-config.json定义的子系统要对齐，这里表示当前部件属于multimedia子系统。当然当前代码路径也是在subsystem-config.json定义的path里面。

• "adapted_system_type": [ "standard" ]

adapted_system_type表示当前部件使用于鸿蒙什么系统，standard表示标准鸿蒙系统，从这里[]来看可以配置多个系统，即某些部件可以配置为支持多套内核系统。

• "syscap": 系统能力清单

如上配置的SystemCapability.Multimedia.Audio.XXX 是部件向系统注册"我提供哪些能力"的标准格式：

子系统（Multimedia）→ 部件（Audio）→ 具体能力（Renderer 渲染、Capturer 录音、等）

• 运行时谁用？应用/三方开发者调 canIUse("SystemCapability.Multimedia.Audio.Spatialization") 查询设备是否具备该能力；
• 设备上也可 param get const.SystemCapability.Multimedia.Audio.Renderer 直接看
• 与Android 对照就是 Android 的 PackageManager.hasSystemFeature() 机制——APK 在 AndroidManifest 里 <uses-feature android:name="android.hardware.usb.host">，系统在 /system/etc/permissions/ 下放 feature XML，运行时查询。

• "features"：编译裁剪开关清单

这 15 个 audio_framework_feature_xxx 是功能编译开关，命名规律固定：<部件名>_feature_<功能>。feature 的完整生命周期如下：

• 部件声明：bundle.json features 数组列出开关名（注意：只列名字，默认值不在这里）。
• 产品可覆盖：产品 config.json 勾选部件时可写 "features": ["audio_framework_feature_distributed_audio=true"]。
• 强校验：loader.py:230 _check_product_part_feature——产品若配了部件 bundle.json 里没声明的 feature，编译直接报错 2006："The product use a feature that is not supported by this part"。
• BUILD.gn 消费：feature 名直接变成 GN 变量。audio_framework 自己的 services/audio_service/BUILD.gn（767 行）里满屏实证：

类似于Android的编译宏控开关：

if (audio_framework_feature_offline_effect) {
    defines += [ "FEATURE_OFFLINE_EFFECT" ]      // :284-285
}
if (audio_framework_feature_inner_capturer) {
    defines += [ "HAS_FEATURE_INNERCAPTURER" ]   // :288-289
}
if (audio_framework_feature_distributed_audio == true) {   // :361
    ...  # 整个分布式音频源码块编/不编
}
if (!audio_framework_feature_new_engine_flag) {  # :405 旧引擎代码块
    ...
}

配置3：部件编译入口

PS：如上每一行配置都是一个模块的编译入口，即一个部件是由多个模块组成。

在继续看看build的inner_kits字段，他是一个数组，参考如下代码：

看起来是为每个模块指定了头文件的路径。

配置4：模块依赖inner_kits

inner_kits 是部件对外开的"接口窗口"——跨部件依赖的唯一合法通道。部件之间想互相调用，不能直接 deps 别人的模块，必须走两扇登记：提供方在 inner_kits 里"开窗"，使用方在 BUILD.gn 里用 external_deps "走窗"。这是 OH 部件化解耦的强制机制。

inner_kits每个条目的结构如下：

{
  "name": "//foundation/multimedia/av_session/frameworks/native/session:avsession_client",
  "header": {
    "header_files": ["avsession_manager.h", "av_session.h", ...5个...],
    "header_base": "//foundation/multimedia/av_session/interfaces/inner_api/native/session/include"
  }
}

• name：窗口后面是哪个 GN 目标——必须是个可链接的库（这里是 avsession_client，ohos_shared_library）。别的部件 external_deps 写的就是这个目标名。
• header.header_base：公开头文件所在的目录（include 根）。
• header.header_files：这个目录里"允许被别人看到"的头文件白名单——这就是你问的"为什么有无数个 header"。

2）component.build解读

我们再来深究一下部件的编译入口配置，先举一个例子

Q1：base_group/fwk_group/service_group有什么区别？

如果鸿蒙系统的多媒体子系统（如 audio_framework）将所有代码、接口、服务等全部混在一起，会带来什么后果？耦合度极大，架构不清晰，安全风险大等情况。

因此 bundle.json 中的 group_type 实际上是按“职责”和“安全边界”对代码模块进行物理隔离与分层。

• base_group（基础组件层）：

  • 职责：存放整个子系统最基础的、被其他所有分组依赖的底层公共代码（如底层工具类、公共基础协议等）。
  • 特点：它是整个子系统的“地基”。

• fwk_group（框架层 / Framework）：

  • 职责：存放向上层应用提供服务的代码。比如 ArkTS 应用要播放音乐，调用的 @ohos.multimedia.audio 对应的接口实现就在这里。
  • 特点：它是“门面”，负责将底层的复杂操作包装成简单易用的 API 给开发者使用。你截图中红线标注的 cj_multimedia_audio_ffi 就属于框架层，用于 ArkTS 跨语言调用。

• service_group（服务层 / Service）：

  • 职责：存放系统内部进程间通信（IPC）的服务端代码。比如音频策略控制、音频服务后台进程（SA）等。
  • 特点：它是“幕后黑手”，通常运行在独立的系统进程中，普通应用不能直接调用它，必须通过 fwk_group 暴露的接口间接访问。

Q2：//foundation/multimedia/audio_framework/frameworks/cj:cj_multimedia_audio_ffi前后到底表示什么意思？

在像鸿蒙这样拥有千万行代码的巨型系统中，如果编译系统只根据文件夹路径去找代码，一旦某个文件夹下有两个同名的 .gn 文件，系统该编译哪一个？

因此，这种格式是 GN 构建系统中用于精确唯一锁定一个编译目标（Target）的标准写法，类似于编程语言中的 包名.类名

• 冒号 : 前面（路径部分）：

  • //foundation/multimedia/audio_framework/frameworks/cj
  • 表示源代码的目录位置。GN 编译器会找到这个路径下的 BUILD.gn 文件。双斜杠 // 代表源码根目录。

• 冒号 : 后面（目标名称部分）：

  • cj_multimedia_audio_ffi
  • 表示在对应目录的 BUILD.gn 文件中定义的具体模块目标名称（Target Name）。
  • 例如，在 //.../cj/BUILD.gn 文件中，一定有一句类似这样的定义：
    ohos_shared_library("cj_multimedia_audio_ffi") { ... }

这串字符的含义就是告诉构建系统：“请去 foundation/.../cj/ 这个文件夹里，找到名字叫 cj_multimedia_audio_ffi 的那个构建目标，并把它（的编译产物）加入到我当前的模块依赖中。

3）multimedia子系统有哪些部件？

先看看subsystem_config.json里面对multimedia子系统是如何定义的：

其源码路径在foundation/multimedia目录下，该目录下有如下多个子目录：

那么如上目录下是，是不是每个目录都有一个bundle.json呢？

• foundation\multimedia\audio_framework\bundle.json

{
    "name": "@ohos/audio_framework",
    "description": "Audio standard provides managers and provides the audio resources to application for play/record audio",
    "version": "4.0",
    "license": "Apache License 2.0",
    "publishAs": "code-segment",
    "segment": {
        "destPath": "foundation/multimedia/audio_framework"
    },

• foundation\multimedia\audio_lite\bundle.json

• foundation\multimedia\av_codec\bundle.json

{
    "name": "@ohos/av_codec",
    "description": "Media standard provides atomic capabilities",
    "version": "3.1",
    "license": "Apache License 2.0",
    "publishAs": "code-segment",
    "segment": {
      "destPath": "foundation/multimedia/av_codec"
    },
    "dirs": {},
    "scripts": {},
    "component": {
      "name": "av_codec",
      "subsystem": "multimedia",
      "adapted_system_type": [ "standard" ],

• foundation\multimedia\av_session\bundle.json

{
    "name": "@ohos/av_session",
    "description": "Audio and Video Session Management",
    "version": "4.0",
    "license": "Apache License 2.0",
    "publishAs": "code-segment",
    "segment": {
      "destPath": "foundation/multimedia/av_session"
    },
    "dirs": {},
    "scripts": {},
    "component": {
      "name": "av_session",
      "subsystem": "multimedia",
      "syscap": [
          "SystemCapability.Multimedia.AVSession.AVCast",
          "SystemCapability.Multimedia.AVSession.Core",
          "SystemCapability.Multimedia.AVSession.ExtendedDisplayCast",
          "SystemCapability.Multimedia.AVSession.Manager",
          "SystemCapability.Multimedia.AVSession.AVInputCast = false"
      ],
      "features": [ "av_session_enable_start_stop_on_demand" ],
      "adapted_system_type": [ "standard" ],
      "rom": "3000KB",
      "ram": "5120KB",
      "hisysevent_config": [
          "//foundation/multimedia/av_session/hisysevent.yaml"
      ],

每个目录下都有一个这样的bundle.json，即每个目录下都是一个部件，而multimedia子系统有16个部件，其中一些部件适用于standard，有一些部件适用于mini或者small。

3、模块

模块就是编译子系统的一个目标，包括（动态库、静态库、配置文件、预编译模块等）。模块要定义属于哪个部件，一个模块只能归属于一个部件。OpenHarmony使用定制化的Gn模板来配置模块规则，Gn语法相关的基础知识请参考官网手册。

1）BUILD.gn目标配置

每个模块对应的BUILD.gn文件，对标与android.bp文件。 可以使用提供的模板，也可以使用gn语法规则自定义编写。

详细参考：模块配置规则

支持如下常用的模块配置规则：

# C/C++模板
ohos_shared_library
ohos_static_library
ohos_executable
ohos_source_set

# 预编译模板：
ohos_prebuilt_executable
ohos_prebuilt_shared_library
ohos_prebuilt_static_library

#hap模板
ohos_hap
ohos_app_scope
ohos_js_assets
ohos_resources

#rust模板
ohos_rust_executable
ohos_rust_shared_library
ohos_rust_static_library
ohos_rust_proc_macro
ohos_rust_shared_ffi
ohos_rust_static_ffi
ohos_rust_cargo_crate
ohos_rust_systemtest
ohos_rust_unittest
ohos_rust_fuzztest

#其他常用模板
#配置文件
ohos_prebuilt_etc

#sa配置
ohos_sa_profile

ohos_shared_library示例：可执行二进制文件

import("//build/ohos.gni")
ohos_shared_library("helloworld") {
  sources = ["file"]
  include_dirs = []             # 如有重复头文件定义，优先使用前面路径头文件。
  cflags = []                   # 如重复冲突定义，后面的参数优先生效，也就是该配置项中优先生效。
  cflags_c = []
  cflags_cc = []
  ldflags = []                  # 如重复冲突定义，前面参数优先生效，也就是ohos_template中预制参数优先生效。
  configs = []
  deps = []                     # 部件内模块依赖

  external_deps = [             # 跨部件模块依赖定义
  "part_name:module_name",      # 定义格式为 "部件名:模块名称"。
  ]                             # 这里依赖的模块必须是依赖的部件声明在inner_kits中的模块。

  output_name = [string]        # 模块输出名
  output_extension = []         # 模块名后缀
  module_install_dir = ""       # 模块安装路径，缺省在/system/lib64或/system/lib下; 模块安装路径从system/，vendor/后开始指定。
  relative_install_dir = ""     # 模块安装相对路径，相对于/system/lib64或/system/lib；如果有module_install_dir配置时，该配置不生效。

  part_name = ""                # 必选，所属部件名称
  output_dir

  # Sanitizer配置，每项都是可选的，默认为false/空。
  sanitize = {
    # 各个Sanitizer开关
    cfi = [boolean]               # 控制流完整性检测
    cfi_cross_dso = [boolean]     # 开启跨so调用的控制流完整性检测
    integer_overflow = [boolean]  # 整数溢出检测
    boundary_sanitize = [boolean] # 边界检测
    ubsan = [boolean]             # 部分ubsan选项
    all_ubsan = [boolean]         # 全量ubsan选项
    ...

    debug = [boolean]             # 调测模式
    blocklist = [string]          # 屏蔽名单路径
  }

  testonly = [boolean]
  license_as_sources = []
  license_file = []               # 后缀名是.txt的文件
  remove_configs = []
  no_default_deps = []
  install_images = []
  install_enable = [boolean]
  symlink_target_name = []
  version_script = []
  use_exceptions = []
}

ohos_static_library示例：静态库

import("//build/ohos.gni")
ohos_static_library("helloworld") {
  sources = ["file"]            # 后缀名是.c的相关文件
  include_dirs = ["dir"]        # 包含目录
  configs = []                  # 配置
  deps = []                     # 部件内模块依赖
  part_name = ""                # 部件名称
  subsystem_name = ""           # 子系统名称
  cflags = []

  external_deps = [             # 跨部件模块依赖定义，
  "part_name:module_name",      # 定义格式为 "部件名:模块名称"
  ]                             # 这里依赖的模块必须是依赖的部件声明在inner_kits中的模块。

  lib_dirs = []
  public_configs = []

  # Sanitizer配置，每项都是可选的，默认为false/空
  sanitize = {
    # 各个Sanitizer开关
    cfi = [boolean]               # 控制流完整性检测
    cfi_cross_dso = [boolean]     # 开启跨so调用的控制流完整性检测
    integer_overflow = [boolean]  # 整数溢出检测
    boundary_sanitize = [boolean] # 边界检测
    ubsan = [boolean]             # 部分ubsan选项
    all_ubsan = [boolean]         # 全量ubsan选项
    ...

    debug = [boolean]             # 调测模式
    blocklist = [string]          # 屏蔽名单路径
  }

  remove_configs = []
  no_default_deps = []
  license_file = []               # 后缀名是.txt的文件
  license_as_sources = []
  use_exceptions = []
}

ohos_prebuilt_etc示例

import("//build/ohos.gni")
ohos_prebuilt_etc("helloworld") {
  # ohos_prebuilt_etc模板最常用属性:
  source = "file"                          # 指定单个原文件
  module_install_dir = ""                  # 模块安装路径，从system/，vendor/后开始指定
  subsystem_name = ""                      # 子系统名
  part_name = ""                           # 必选，所属部件名称
  install_images = []
  relative_install_dir = ""                # 模块安装相对路径，相对于system/etc；如果有module_install_dir配置时，该配置不生效。

  # ohos_prebuilt_etc模板不常用属性:
  deps = []                                # 部件内模块依赖
  testonly = [boolean]
  visibility = []
  public_configs = []
  symlink_target_name = [string]
  license_file = [string]
  license_as_sources = []
}

ohos_sa_profile示例

import("//build/ohos.gni")
ohos_sa_profile("helloworld") {
  sources = [".xml"]                   # xml文件
  part_name = ""                       # 部件名
  subsystem_name = ""                  # 子系统名
}

2）BUILD.gn语法解读

在回到foundation/multimedia/audio_framework/bundle.json中的配置的一个编译入口：

"//foundation/multimedia/audio_framework/services/audio_service:audio_service_packages",

如上配置指向foundation/multimedia/audio_framework/services/audio_service目录下的BUILD.gn里面的audio_service_packages。我们来看看audio_service_packages是什么玩意？居然不是固定一个模块，而是group，参考如下代码：

Q1：group 到底是什么？

在 GN 构建系统中，group 是一个非常巧妙且常用的概念。我们可以用“逻辑分组”或“快捷方式”来理解它。核心定义：group 不编译任何代码，也不生成任何可执行文件或库文件。它本质上是一个逻辑上的打包器或快捷方式。

• 为什么设计 group？
  大型系统（如鸿蒙）包含成百上千个模块（.so 库、可执行程序等）。如果需要把这几十个模块一起编译，或者在其他地方统一引用这几十个模块，难道要写几十行 deps 依赖吗？那太繁琐了。
  因此，开发者用 group 把这些相关的目标“框”在一起。
• 如上的例子：
  group("audio_service_packages") 就是把 audio_common、audio_server_init、audio_service 这三个音频服务相关的模块，打包成了一个叫 audio_service_packages 的逻辑整体。

Q2：deps如何把多个目标进行打包？

deps 是 group（以及 ohos_shared_library 等其他构建规则）的一个参数，意思是“依赖项（Dependencies）”。它里面的字符串（如 ":audio_common"）是对当前目录或其他目录下编译目标的引用路径。

• 冒号 :：表示“当前目录”。它是指向当前 BUILD.gn 文件中定义的编译目标的简写。如果写成 "//foundation/...:xxx" 则表示绝对路径。
• 名称 audio_common：这必须对应当前目录（或指定目录下）某个 BUILD.gn 中定义过的目标名称。
• 关联你的第一张图：注意看你的代码截图第33行：ohos_shared_library("audio_common") {。这里定义了一个名为 audio_common 的动态库目标。
• 结论：第27行的 ":audio_common" 就是在告诉构建系统：“把第33行开始定义的那个 audio_common 动态库，作为依赖包含进来。”

Q3：BUILD.gn的机制

你可以把这整个 BUILD.gn 想象成一个“车间组装说明书”：

• ohos_shared_library("audio_common")、ohos_shared_library("audio_service") 等是在生产具体的零件（编译出一个个 .so 动态库）。
• group("audio_service_packages") 是一个“组装篮子”。deps 里面的内容就是告诉工人：“把生产好的 audio_common、audio_server_init 和 audio_service 这三个零件，全都扔进这个篮子里。”
• 最终效果：当系统的其他地方需要编译音频服务的所有组件时，只需要在它的 deps 里写上一句依赖 "//foundation/multimedia/audio_framework/services/audio_service:audio_service_packages"，就能一键拉取并编译所有的音频服务模块，极大简化了构建脚本。

3）init部件拥有哪些目标模块？

先看看init部件的bundle.json定义：

如上代码，init部件拥有两个分组：init_fwk_group和init_service_group，其中每个分组可能就不止一个目标模块，我们依次来看看这两个分组是如何定义的：

其中init_fwk_group包含了9个分组，init_service_group包含3个分组，我们这里挑选其中一个来看看：

services:startup_init 表示当前目录下的services目录下的BUILD.gn文件里面定义的startup_init：

start_init也是一个组，其中使用了判断语法来判断当前编译的是mini系统还是标准系统，mini系统的只需要编译init/lite:init和etc_files即可，但如果是标准系统，编译的东西就多了，当然这里主要还是init/standard:init和etc_files，其中当前目录下的init/standard的init模块就是标准系统的主要init进程的编译入口：

4、产品

官方对产品的概念描述如下：

可以看出来如上配置对标android里面的device/产商/设备的概念，即我们编译的时候需要指定一个产品，即在android编译三部曲中的第二步lunch aosp-arm-eng的概念。

1）OpenHarmony产商配置

参考官方文档的介绍，vendor/产品厂商/产品名，我们先来看看OpenHarmony开源代码中有哪些产商的定义，有是三个产商：hihope、hisilicon、ohemu

• hihope产商

• hisilicon产商

• ohemu目录

2）OpenHarmony产品配置

解析来我们拿hihope产商里面的大禹210产品来详细介绍一下，先看看该目录的config.json配置：

 P1：产品与硬件基础信息

这部分告诉编译系统，你当前是在为哪一款设备、哪块芯片进行构建

• roduct_name / device_company / target_cpu：明确该产品名称为“dayu210”，设备厂商是“HiHope”，目标 CPU 架构为“arm64”。
• board：指定了硬件主板型号为“rk3588”，这直接决定了系统底层需要加载哪些板级支持包（BSP）。
• type / api_version：说明该系统属于支持丰富交互、高性能的“standard”（标准）系统，且基于第 8 级 API。

P2：系统构建特性开关

这部分是一组布尔值（true/false）开关，用于开启或关闭特定的系统底层构建特性：

• enable_ramdisk: true：启用了 ramdisk（内存虚拟盘），通常用于在系统启动的极早期加载必要的初始化文件和驱动。
• enable_abysstem: false：关闭了 A/B 分区机制（即没有启用两套系统分区无缝热切换更新）。
• build_selinux: false / build_seccomp: false：关闭了 SELinux 和 Seccomp 安全沙盒机制。这通常意味着该版本是一个用于快速验证和开发的非安全加固版本，方便调试，但实际商用时会开启。

P3：子系统与组件继承

这是整个配置的核心，定义了系统需要“拼装”哪些功能模块：

• "inherit"（基础继承）：系统直接继承了 rich.json 和 chipset_common.json 两个配置。这意味着它直接打包了富设备系统（如支持标准窗口、多任务）的基础框架，以及 RK3588 芯片的通用驱动和基础组件。
• subsystems（子系统扩展）：
  • security 子系统：虽然关闭了安全加固，但依然保留了基础的 selinux_adapter 组件，以维持系统的基本兼容性。
  • device_rk3588 子系统：这是针对该硬件的专属配置，引入了 device_rk3588 组件。这包含了该开发板特有的硬件外设驱动（如屏幕、触控、摄像头、网络接口等）。

3）OpenHarmony板级配置

前面介绍的大禹产品config.json配置中还有一项非常重要：

device_build_path是最核心的硬件对接配置，告诉 OpenHarmony 的构建系统：“去哪里找这个板子的底层硬件驱动和系统适配代码”。我们来看看这个目录下都有些什么东西？

如上目录，我简单进去看了看，也都是一些配置文件。AI回到如下内容：

Q1：drvice/xxx/xxx目录包含什么代码？

指向这个路径，意味着构建系统会把该目录下的所有内容纳入编译。这个文件夹里通常包含以下几个关键子目录：

• kernel/linux/config：存放 Linux 内核的 .config 配置文件。它定义了内核要开启哪些驱动（比如是否开启 USB 3.0、WIFI 模块、GPU 驱动等），这是系统能跑在 RK3588 上的核心。
• board：存放板级描述文件（如 .dts 设备树文件），用来告诉系统主板上接了什么外设。
• sdk 或 uboot：存放引导程序和厂商提供的 SDK 驱动源码（比如 RK3588 的电源管理、显示驱动、音频驱动等）。
• BUILD.gn：该目录的顶级编译入口，构建系统从这里开始读取编译规则。

Q2：drvice/xxx/xxx目录编译过程做了什么？

当编译系统读到这行配置时，它会完成以下任务：

• 绑定硬件与软件：把抽象的 OpenHarmony 标准系统与物理的 RK3588 硬件“绑”在一起。没有这个路径，系统就不知道该怎么驱动 RK3588 的 GPU、NPU 和各种接口。
• 引入厂商依赖：Dayu210 作为一个标准产品，其底层依赖大量瑞芯微（Rockchip）的闭源或开源驱动。device/board/hihope/dayu210 就是 HiHope 把这些驱动“包”进 OpenHarmony 系统的入口。
• 定制系统启动：决定了系统启动时加载哪个内核、加载哪些初始化脚本、以及系统的分区表是如何划分的。

总结来说：是物理硬件到操作系统的“桥梁”。只要你想在另一块不同的开发板（比如基于全志或者高通芯片的板子）上运行 OpenHarmony，你第一件事就是要新建一个类似的目录，并在这里配置好对应的 "device_build_path"。

Q3：drvice/xxx/xxx和vendor/xxx/xxx有何区别？

这两个目录虽然都存放了大量的 .json、.gni 等配置文件，看起来非常相似，但在 OpenHarmony 的架构中，它们的职责划分非常清晰。

这背后遵循的是业界经典的 SoC（芯片）与 Board（开发板）解耦 设计思想。简单来说，就是把“芯片本身的底层能力”和“开发板上外扩的硬件”拆分开来适配。

以下是这两个目录的详细区别与对应关系：

device/board/hihope/dayu210/ （板级适配）

这个目录的核心是 Board（开发板）。它负责适配这块板子上除了主芯片（RK3588）之外的所有外围硬件。

• 对应硬件：
  • 开发板上的板载外设（如板载的特定 Flash 型号、板载 Wi-Fi/蓝牙模组）。
  • 引出的扩展接口（如引出的摄像头接口、HDMI 接口、USB 接口对应的设备树描述）。
  • 开发板的电源管理逻辑（如果与芯片默认配置不同的话）。
  • 开发板专属的 U-Boot 配置和分区表。
• 配置文件包含：
  • 设备树（Device Tree）：描述板子上接了什么外设。
  • 内核配置：开启或关闭某些板载外设驱动的内核开关。
  • 编译入口：该目录下的 BUILD.gn 负责把板级的源码和配置打包。

vendor/hihope/dayu210/ （产品级定义）

这个目录的核心是 Vendor（终端产品）。它是整个 OpenHarmony 产品的顶层管理器和总开关。它不关心具体的驱动怎么写，它只关心“我这个产品需要哪些系统能力”。

• 对应内容：
  • 这个目录下的配置文件（如你上一张图片展示的 config.json）是整个编译过程的起点和总指挥。
  • 定义产品的基本信息（如 product_name: dayu210，api_version: 8）。
  • 开启或关闭系统的大模块（如是否开启安全子系统 security，是否集成 rk3588 芯片包）。
  • 设置系统的编译特性（如是否开启 ramdisk，是否关闭 selinux）。
• 配置文件包含：
  • 产品清单（Product Config）：决定最终镜像里打包哪些子系统（Subsystem）和部件（Component）。
  • 继承文件（Inherit）：通过 inherit 字段，将底层的芯片配置和系统基础配置“吸”上来。

它们之间有什么联系？

你可以把它们看作是 “项目经理” 和 “硬件工程师” 的关系：

• 自上而下的调度（总指挥）：
  当你在终端输入编译指令时，系统首先找到的是 vendor/hihope/dayu210/config.json（项目经理）。它会说：“我要做一个 Dayu210 平板，我需要安全模块，也需要瑞芯微的芯片包。”
• 自下而上的支撑（被调用者）：
  vendor 中的配置通过 inherit 或依赖关系，去读取 device/board/hihope/dayu210（硬件工程师）提供的底层硬件配置。
• 共同构成编译蓝图：
  vendor 目录决定了系统的骨架和功能模块，而 device 目录提供了系统跑在实体板子上的肌肉和神经（驱动）。两者结合，才能编译出一个既能运行 OpenHarmony 框架，又能点亮 Dayu210 这块板子的完整镜像。

三、编译相关总结

在介绍编译之前先介绍一下产品、子系统、部件、模块之间的关系图：

1、如何编译一个产品？

如上官方网站的描述，当编译某个产品的时候，需要在编译命令中添加--product-name参数：

./build.sh --product-name dayu210

如上命令指向之后，编译系统会依次做如下事情：

步骤一：编译任务启动

./build.sh是整个编译过程的总入口。它会启动 OpenHarmony 的底层构建引擎（GN 构建系统）

步骤二：寻找产品

参数--product-name会告诉编译引擎“去 vendor 目录下，找到 dayu210 这个产品的 config.json 作为我的‘总配置文件’。

于是系统精准定位到了 vendor/hihope/dayu210/config.json

步骤三：加载产品配置----vendor/产商/产品/config.json

系统读取 vendor/.../config.json，开始解析里面的指令：

• 基本信息：记录下“这是一个基于 arm64 的、面向标准系统的 dayu210 产品”。
• 继承(inherit): 看到 inherit 字段，系统会立刻去拉取它所依赖的通用配置（如 chipset_common.json），把底层的芯片通用框架先搭好。
• 编译子系统 (subsystems): 根据config.json中配置的子系统列表去依次编译和安装。

步骤四：加载板级配置----device/board/产商/产品/

解析到配置文件中 "device_build_path": "device/board/hihope/dayu210" 这一行时，系统会立刻调头，去该目录下寻找该路径下的顶级 BUILD.gn 文件。

• 这一步就完美实现了你之前提到的“总指挥（vendor）”去调动“底层硬件驱动和适配代码（device/board）”。

2、如何编译一个模块？

前文介绍了通过--product-name参数指定产品名称，这是一个“全家桶”式的命令，它会根据 config.json 的定义，把整个系统（内核、系统服务、UI 框架等）全部编译一遍。这个过程非常耗时。

如果你只是想调试或者修改系统中的某一部分，只需要单独编译它。可以通过--build-target参数来完成编译目标的指定。

# 编译dayu210产品中的audio_framework部件中所有模块

./build.sh --product-name dayu210 --build-target  audio_framework

Q1：--build-target后面具体跟什么？

这个目标名可以是：

• 部件名（最常见）：当你输入一个部件名，直接找到你要编译的部件目录下的bundle.json里面配置的name配置（如 ace_engine），构建系统会自动编译该部件下定义的所有模块。
• 模块名：如果你想非常精细，也可以直接指定某个 BUILD.gn 里定义的编译目标名称。
• 注意：编译系统无法识别“子系统”名。你不能直接写 --build-target security，系统不知道你要编译安全子系统下的哪一个部件。

3、如何新增一个模块？

新建模块可以分为以下三种情况。主要的添加逻辑如下面的流程图所示，若没有子系统则需新建子系统并在该子系统的部件下添加模块，若没有部件则需新建部件并在其中添加模块，否则直接在原有部件中添加模块即可，需要注意的是芯片解决方案作为特殊部件是没有对应子系统的。

• 在原有部件中添加一个模块。

• 新建部件并在其中添加模块。

• 新建子系统并在该子系统的部件下添加模块。

详细可以参考官方指导文档：新增并编译模块

1）原有部件新增模块

此场景是在已经有的部件中添加一个新的模块，所以此种情况主要需要如下几个步骤：

步骤一：在bundle.json部件配置文件添加新模块的编译入口

步骤二：添加新的模块，并添加BUILD.gn文件

步骤三：成功添加验证，编译完成后打包到image中去，生成对应的so文件或者二进制文件

2）新增部件新增模块

此场景是在一个已有的子系统中，添加新的部件，和新的模块，此种情况有如下几个步骤：

步骤一：在vendor/产商/产品/config.json配置文件中指定子系统中添加部件

步骤二：新建一个bundle.json文件，bundle.json文件均在对应子系统所在文件夹下

步骤三：在模块目录下配置BUILD.gn，根据模板类型选择对应的gn模板。这一步与在原有部件中添加一个模块的方法基本一致，只需注意该模块对应BUILD.gn文件中的part_name为新建部件的名称即可。

步骤四：成功添加验证，编译完成后打包到image中去，生成对应的so文件或者二进制文件。

3）新增子系统新增部件新增模块

此种场景是需要添加一个新的子系统，并且添加新的部件，添加新的模块，此种情况有如下几个步骤：

步骤一：在build/subsystem_config.json添加新的子系统

{
 "子系统名1": {                     # 原有子系统1
   "path": "子系统目录1",
   "name": "子系统名1"
 },
  "子系统名2": {                    # 原有子系统2
   "path": "子系统目录2",
   "name": "子系统名2"
 },
 "子系统名new": {                   # 新增子系统new
   "path": "子系统目录new",
   "name": "子系统名new"
 },

}

该文件定义了有哪些子系统以及这些子系统所在文件夹路径，添加子系统时需要说明子系统path与name，分别表示子系统路径和子系统名。

步骤二：在vendor/产商/产品/config.json配置文件中指定子系统中添加部件

同上

"subsystems": [
  {
    "subsystem": "arkui",                      # 原有的子系统名
    "components": [                            # 单个子系统下的所有部件集合
      {
        "component": "ace_engine_standard",    # 原有的部件名
        "features": []
      },
      {
        "component": "napi",                   # 原有的部件名
        "features": []
      }
       {
        "component": "component_new1",         # 原有子系统新增的的部件名component_new1
        "features": []
      }
   ]
  },
  {
    "subsystem": "subsystem_new",              #  新增的子系统名
    "components": [
      {
        "component": "component_new2",         # 新增子系统新增的的部件名component_new2
        "features": []
      }
    ]
  },

 ]

步骤三：在新建的子系统目录下每个部件对应的文件夹下创建bundle.json文件，定义部件信息。这一步与新建部件并在其中添加模块中对应的步骤并无区别。

步骤四：在模块目录下配置BUILD.gn，根据模板类型选择对应的gn模板。这一步与新建部件并在其中添加模块中对应的步骤并无区别。

步骤五：成功添加验证：编译完成后打包到image中去，生成对应的so文件或者二进制文件。
