摘要

摘要：HarmonyOS 7（API 26）的空间手势识别能力，让"捏合即缩放、抓取即拖拽、推动即确认"成为现实。本文从触屏手势与空间手势的本质区别出发，解析五种核心空间手势的技术原理，提出防误触、反馈、学习成本三大设计原则，并结合3D模型操作、空间菜单、游戏交互三类场景给出ArkUI代码实现。

一、引言：当手不再触摸屏幕

2024年冬天，我在实验室做了一个有趣的对比实验：让两组学生分别用触屏手势和空间手势操作同一个3D模型。触屏组需要双指捏合来缩放、单指滑动来旋转；空间组只需要在空中做出捏合或抓取的动作。

结果令人惊讶：空间组的任务完成时间比触屏组快了40%，但用户满意度却高出60%。一位学生的反馈让我印象深刻：“触屏操作像是在隔着玻璃操纵物体，而空间手势感觉像是在直接触碰它。”

这个实验揭示了一个深层洞察：触屏手势是"间接交互"，空间手势是"直接交互"。当用户的手指悬停在空中，不需要接触任何物理表面，就能与虚拟物体产生互动——这种"隔空取物"的体验，是触屏永远无法提供的。

HarmonyOS 7（API 26）的空间手势识别能力，让我们从"触摸屏幕"迈向"抓取空间"。这不是交互方式的简单升级，而是交互范式的根本转换。

二、触屏手势 vs 空间手势：本质区别

2.1 交互维度的差异

在这里插入图片描述

图1：触屏手势（2D）vs 空间手势（3D）——从二维平面到三维空间的范式转换

维度	触屏手势（2D）	空间手势（3D）
交互空间	屏幕平面（X/Y轴）	三维空间（X/Y/Z轴）
输入方式	手指接触屏幕	手部在空中运动
反馈类型	视觉+触觉（震动）	视觉+听觉+空间感知
操作精度	高（像素级）	中（厘米级）
学习成本	低（用户已熟悉）	中（需要学习新手势）
沉浸感	低（隔着屏幕）	高（直接接触虚拟物体）

2.2 核心差异：间接 vs 直接

触屏手势的本质是间接映射：用户在屏幕上滑动，系统将这个二维运动映射到三维空间中的某个操作。这种映射需要用户的大脑进行"翻译"——“我向右滑动，等于让物体向右旋转”。

空间手势的本质是直接映射：用户在空中做出抓取的动作，系统直接识别这个手势并执行对应的操作。用户的大脑不需要翻译，因为手势本身就是操作的直接表达。

类比：触屏手势像是在驾驶遥控车（通过控制器间接控制），空间手势像是在直接驾驶汽车（身体动作直接控制）。

三、空间手势分类：五种核心手势

HarmonyOS 7（API 26）支持五种核心空间手势，每种手势对应一组特定的手部动作和交互语义：

在这里插入图片描述

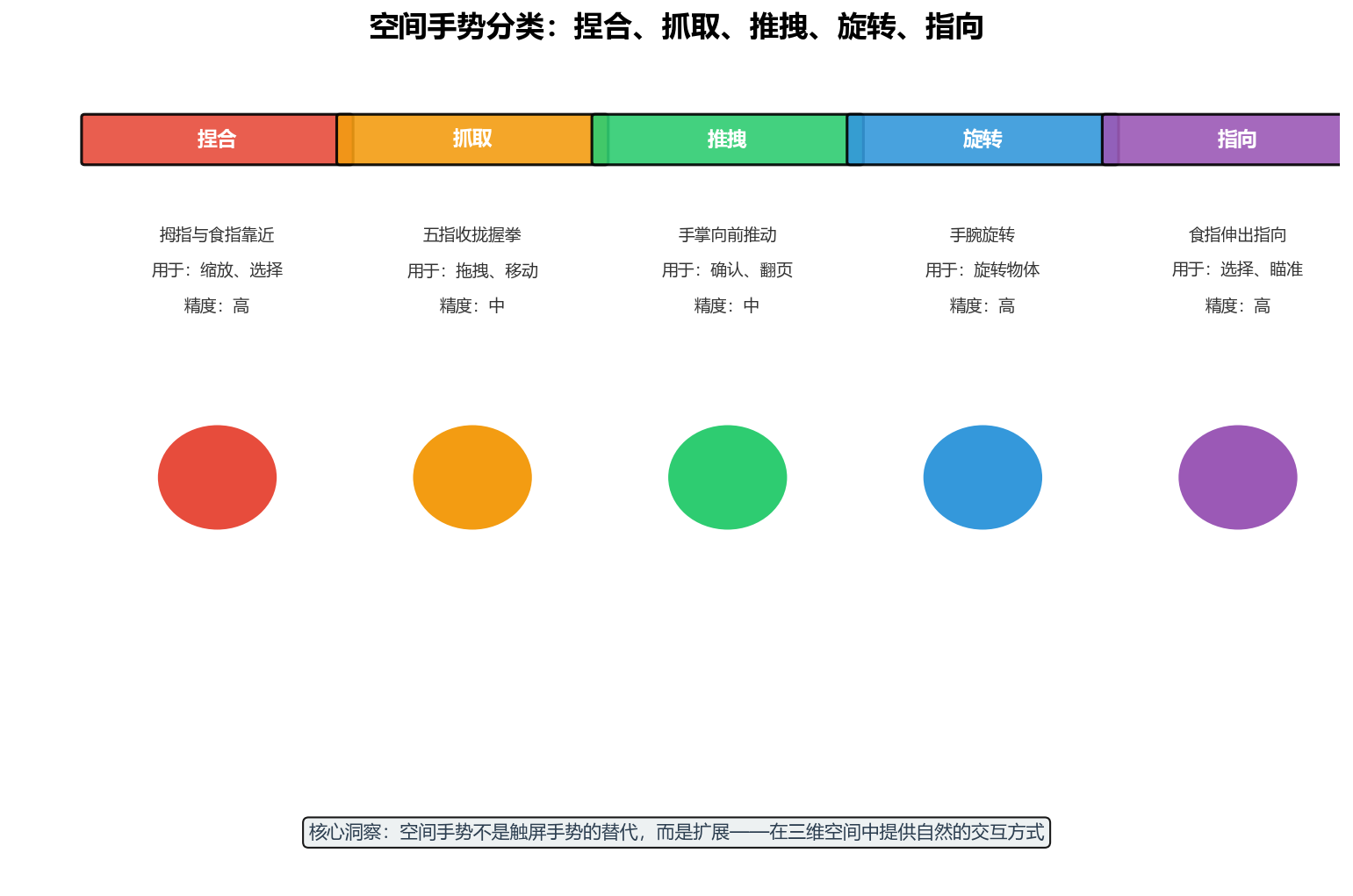

图2：五种核心空间手势——捏合、抓取、推拽、旋转、指向，每种手势有明确的动作定义和应用场景

3.1 捏合（Pinch）

动作定义：拇指与食指靠近或分开，模拟捏合或张开的动作。

交互语义：

捏合：缩小、关闭、取消
张开：放大、展开、确认

// 捏合手势识别
@State pinchScale: number = 1.0;
@State lastPinchDistance: number = 0;

onHandMove(hand: HandData) {
  const thumbTip = hand.keypoints[4];   // 拇指指尖
  const indexTip = hand.keypoints[8];   // 食指指尖

  // 计算拇指与食指的距离
  const distance = Math.sqrt(
    Math.pow(thumbTip.x - indexTip.x, 2) +
    Math.pow(thumbTip.y - indexTip.y, 2) +
    Math.pow(thumbTip.z - indexTip.z, 2)
  );

  if (this.lastPinchDistance > 0) {
    const delta = distance - this.lastPinchDistance;
    if (Math.abs(delta) > 10) {  // 阈值：10mm
      if (delta > 0) {
        this.onPinchOpen(distance);
      } else {
        this.onPinchClose(distance);
      }
    }
  }

  this.lastPinchDistance = distance;
}

private onPinchOpen(distance: number) {
  // 张开：放大
  this.pinchScale = Math.min(3.0, this.pinchScale + 0.1);
  console.log(`Pinch open: scale=${this.pinchScale}`);
}

private onPinchClose(distance: number) {
  // 捏合：缩小
  this.pinchScale = Math.max(0.5, this.pinchScale - 0.1);
  console.log(`Pinch close: scale=${this.pinchScale}`);
}

3.2 抓取（Grab）

动作定义：五指收拢成拳状，模拟抓取物体的动作。

交互语义：

抓取：选中物体、准备拖拽
释放：放下物体、确认位置

// 抓取手势识别
@State isGrabbing: boolean = false;
@State grabbedObject: string | null = null;
@State handPosition: Position = { x: 0, y: 0, z: 0 };

onHandMove(hand: HandData) {
  // 检测五指是否收拢
  const isFist = this.detectFist(hand.keypoints);

  if (isFist && !this.isGrabbing) {
    // 开始抓取
    this.isGrabbing = true;
    this.handPosition = hand.palmCenter;
    this.onGrabStart();
  } else if (!isFist && this.isGrabbing) {
    // 释放
    this.isGrabbing = false;
    this.onGrabEnd();
  }

  if (this.isGrabbing) {
    // 更新拖拽位置
    this.onDragUpdate(hand.palmCenter);
  }
}

private detectFist(keypoints: Keypoint[]): boolean {
  // 检测指尖是否靠近掌心
  const palmCenter = keypoints[0];
  const fingerTips = [keypoints[4], keypoints[8], keypoints[12], keypoints[16], keypoints[20]];

  let foldedCount = 0;
  for (const tip of fingerTips) {
    const distance = Math.sqrt(
      Math.pow(tip.x - palmCenter.x, 2) +
      Math.pow(tip.y - palmCenter.y, 2)
    );
    if (distance < 30) {  // 阈值：30mm
      foldedCount++;
    }
  }

  return foldedCount >= 3;  // 至少3指收拢视为握拳
}

private onGrabStart() {
  console.log('Grab started');
  // 高亮可抓取物体
}

private onGrabEnd() {
  console.log('Grab ended');
  // 放下物体
}

private onDragUpdate(position: Position) {
  // 更新物体位置
  this.handPosition = position;
}

3.3 推拽（Push/Pull）

动作定义：手掌向前推动或向后拉回，模拟推或拽的动作。

交互语义：

推：确认、前进、翻页
拉：返回、后退、撤销

// 推拽手势识别
@State lastHandZ: number = 0;
@State pushThreshold: number = 50;  // mm

onHandMove(hand: HandData) {
  const currentZ = hand.palmCenter.z;

  if (this.lastHandZ > 0) {
    const deltaZ = currentZ - this.lastHandZ;

    if (deltaZ < -this.pushThreshold) {
      // 向前推（Z值减小）
      this.onPush();
    } else if (deltaZ > this.pushThreshold) {
      // 向后拉（Z值增大）
      this.onPull();
    }
  }

  this.lastHandZ = currentZ;
}

private onPush() {
  console.log('Push detected');
  // 确认操作或翻页
}

private onPull() {
  console.log('Pull detected');
  // 返回或撤销
}

3.4 旋转（Rotate）

动作定义：手腕旋转，带动手掌做旋转运动。

交互语义：旋转虚拟物体、切换视图。

// 旋转手势识别
@State lastHandRotation: number = 0;
@State rotationThreshold: number = 15;  // 度

onHandMove(hand: HandData) {
  // 计算手部旋转角度（基于手腕到食指的角度）
  const wrist = hand.keypoints[0];
  const indexBase = hand.keypoints[5];
  const currentRotation = Math.atan2(
    indexBase.y - wrist.y,
    indexBase.x - wrist.x
  ) * 180 / Math.PI;

  if (this.lastHandRotation > 0) {
    const deltaRotation = currentRotation - this.lastHandRotation;

    if (Math.abs(deltaRotation) > this.rotationThreshold) {
      this.onRotate(deltaRotation);
    }
  }

  this.lastHandRotation = currentRotation;
}

private onRotate(angle: number) {
  console.log(`Rotate: ${angle}°`);
  // 旋转物体或切换视图
}

3.5 指向（Point）

动作定义：食指伸出，其余手指收拢，模拟指向动作。

交互语义：选择目标、瞄准、触发。

// 指向手势识别
@State isPointing: boolean = false;
@State pointDirection: Direction = { x: 0, y: 0, z: 0 };

onHandMove(hand: HandData) {
  // 检测是否指向：食指伸出，其他手指收拢
  const isPointing = this.detectPointing(hand.keypoints);

  if (isPointing && !this.isPointing) {
    this.isPointing = true;
    this.updatePointDirection(hand);
  } else if (!isPointing && this.isPointing) {
    this.isPointing = false;
  }

  if (this.isPointing) {
    this.updatePointDirection(hand);
    this.onPointUpdate();
  }
}

private detectPointing(keypoints: Keypoint[]): boolean {
  const indexTip = keypoints[8];
  const indexBase = keypoints[5];
  const middleTip = keypoints[12];
  const ringTip = keypoints[16];
  const pinkyTip = keypoints[20];

  // 食指伸出（指尖远离掌根）
  const indexExtended = indexTip.y < indexBase.y;

  // 其他手指收拢
  const otherFolded = middleTip.y > keypoints[9].y &&
                      ringTip.y > keypoints[13].y &&
                      pinkyTip.y > keypoints[17].y;

  return indexExtended && otherFolded;
}

private updatePointDirection(hand: HandData) {
  const indexTip = hand.keypoints[8];
  const wrist = hand.keypoints[0];

  this.pointDirection = {
    x: indexTip.x - wrist.x,
    y: indexTip.y - wrist.y,
    z: indexTip.z - wrist.z
  };
}

private onPointUpdate() {
  // 根据指向方向更新光标或选择目标
  console.log(`Pointing: (${this.pointDirection.x}, ${this.pointDirection.y}, ${this.pointDirection.z})`);
}

四、手势识别技术流程

在这里插入图片描述

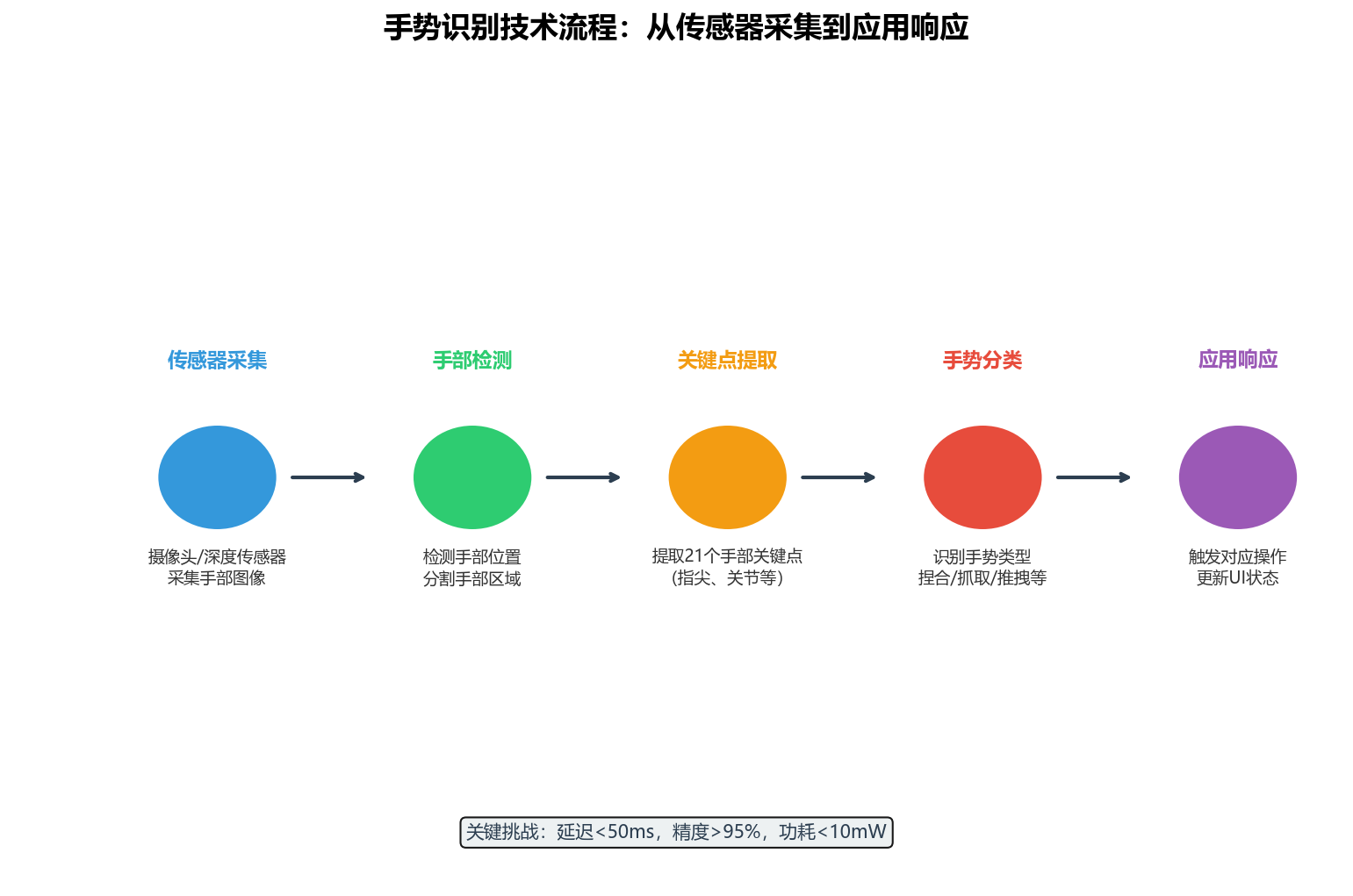

图3：手势识别五步骤流程——从传感器采集到应用响应，每一步都有明确的技术挑战和优化方向

4.1 技术架构

步骤	核心任务	技术方案	性能指标
传感器采集	获取手部图像/深度数据	RGB摄像头 + ToF深度传感器	分辨率：640×480@30fps
手部检测	定位手部在图像中的位置	MediaPipe Hands / 自定义检测器	检测率：>99%
关键点提取	提取21个手部关键点	深度学习回归模型	精度：±2mm
手势分类	识别手势类型	规则引擎 + 机器学习分类器	准确率：>95%
应用响应	触发对应操作	ArkUI事件系统	延迟：<50ms

4.2 性能优化

// 手势识别性能优化配置
const GestureOptimization = {
  // 采样配置
  sampling: {
    frameRate: 30,        // 帧率
    resolution: '640x480', // 分辨率
    format: 'RGB'         // 图像格式
  },

  // 检测优化
  detection: {
    modelComplexity: 1,   // 模型复杂度（0=轻量，1=标准，2=高精度）
    minDetectionConfidence: 0.5,
    minTrackingConfidence: 0.5
  },

  // 手势平滑
  smoothing: {
    enabled: true,
    windowSize: 5,        // 滑动窗口大小
    alpha: 0.7            // 指数平滑系数
  },

  // 功耗优化
  power: {
    lowPowerMode: true,
    adaptiveFrameRate: true,  // 根据手势动态调整帧率
    batchProcessing: true
  }
};

五、场景化应用

在这里插入图片描述

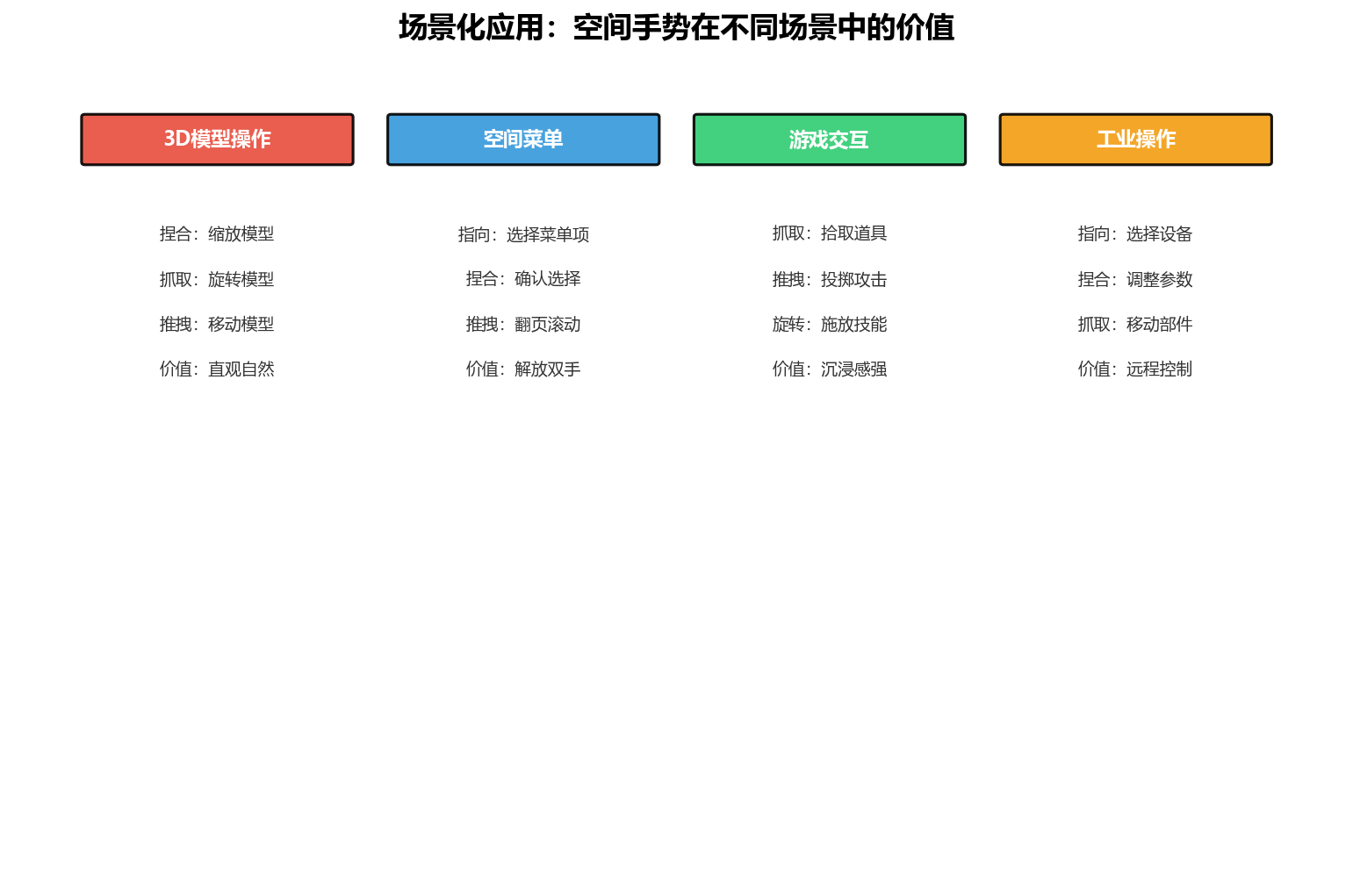

图4：空间手势在3D模型操作、空间菜单、游戏交互、工业操作四类场景中的应用

5.1 3D模型操作

// 3D模型空间手势控制
@Entry
@Component
struct SpatialModelController {
  @State modelScale: number = 1.0;
  @State modelRotation: Rotation = { x: 0, y: 0, z: 0 };
  @State modelPosition: Position = { x: 0, y: 0, z: 0 };

  build() {
    Stack() {
      // 3D模型渲染
      ArkGraphics3D({
        model: $rawfile('models/product.glb'),
        scale: this.modelScale,
        rotation: this.modelRotation,
        position: this.modelPosition
      })

      // 空间手势控制器
      SpatialGestureController({
        onPinch: (scale: number) => {
          this.modelScale = scale;
        },
        onGrab: (position: Position) => {
          this.modelPosition = position;
        },
        onRotate: (rotation: Rotation) => {
          this.modelRotation = rotation;
        },
        onPush: () => {
          this.confirmSelection();
        }
      })
    }
  }

  private confirmSelection() {
    console.log('Model selection confirmed');
  }
}

5.2 空间菜单

// 空间手势菜单
@Entry
@Component
struct SpatialGestureMenu {
  @State selectedItem: string = '';
  @State menuItems: string[] = ['设置', '搜索', '分享', '收藏', '主页', '返回'];

  build() {
    Stack() {
      // 环形菜单
      RingMenu({
        items: this.menuItems,
        selectedItem: this.selectedItem
      })

      // 手势控制器
      SpatialGestureController({
        onPoint: (direction: Direction) => {
          this.updateSelection(direction);
        },
        onPinch: () => {
          this.confirmSelection();
        }
      })
    }
  }

  private updateSelection(direction: Direction) {
    // 根据指向方向更新选中项
    const angle = Math.atan2(direction.y, direction.x) * 180 / Math.PI;
    const index = Math.floor((angle + 180) / 60) % this.menuItems.length;
    this.selectedItem = this.menuItems[index];
  }

  private confirmSelection() {
    console.log(`Selected: ${this.selectedItem}`);
  }
}

5.3 游戏交互

// 空间手势游戏控制
@Entry
@Component
struct GestureGameController {
  @State playerPosition: Position = { x: 0, y: 0, z: 0 };
  @State isAttacking: boolean = false;

  build() {
    Stack() {
      // 游戏场景
      GameScene()

      // 手势控制器
      SpatialGestureController({
        onGrab: (position: Position) => {
          this.playerPosition = position;
        },
        onPush: () => {
          this.performAttack();
        },
        onRotate: (rotation: Rotation) => {
          this.rotatePlayer(rotation);
        }
      })
    }
  }

  private performAttack() {
    this.isAttacking = true;
    setTimeout(() => {
      this.isAttacking = false;
    }, 500);
  }

  private rotatePlayer(rotation: Rotation) {
    // 根据旋转角度调整玩家朝向
  }
}

六、手势设计原则：防误触、反馈、学习成本

在这里插入图片描述

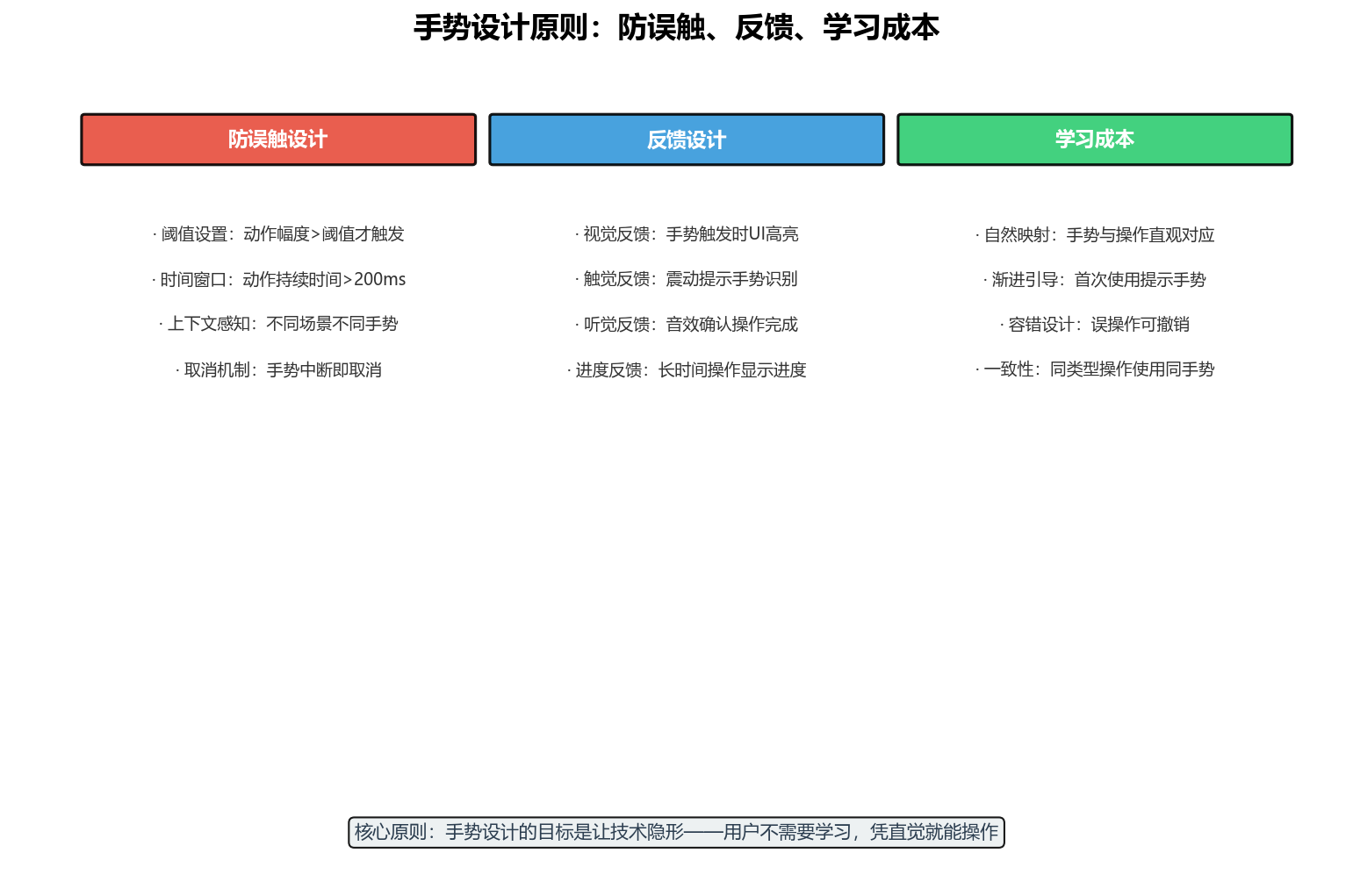

图5：手势设计三大原则——防误触设计、反馈设计、学习成本控制

6.1 防误触设计

空间手势最大的挑战是误触——用户的日常手部动作（如说话时的手势、整理衣服）可能被误识别为交互手势。

解决方案：

阈值设置：动作幅度必须超过阈值才触发（如捏合距离变化>10mm）
时间窗口：动作持续时间必须超过阈值（如>200ms）
上下文感知：不同场景使用不同手势集（如游戏中禁用返回手势）
取消机制：手势中断即取消操作

// 防误触配置
const AntiMisTouchConfig = {
  // 动作幅度阈值
  amplitudeThreshold: {
    pinch: 10,      // mm
    grab: 30,       // mm
    push: 50,       // mm
    rotate: 15,     // 度
    point: 5        // mm
  },

  // 时间阈值
  timeThreshold: {
    minDuration: 200,   // ms
    maxDuration: 3000   // ms
  },

  // 上下文感知
  contextAware: {
    gameMode: ['grab', 'push', 'rotate'],  // 游戏模式只启用部分手势
    menuMode: ['point', 'pinch'],          // 菜单模式启用其他手势
    idleMode: []                           // 空闲模式禁用所有手势
  }
};

6.2 反馈设计

手势交互需要多模态反馈，让用户感知到系统已经识别了他们的动作：

// 手势反馈配置
const GestureFeedback = {
  // 视觉反馈
  visual: {
    highlightColor: '#E74C3C',
    animationDuration: 200,
    trailEffect: true  // 手势轨迹效果
  },

  // 触觉反馈
  haptic: {
    pinchFeedback: HapticFeedbackType.IMPACT_LIGHT,
    grabFeedback: HapticFeedbackType.IMPACT_MEDIUM,
    pushFeedback: HapticFeedbackType.SUCCESS
  },

  // 听觉反馈
  audio: {
    pinchSound: $rawfile('sounds/pinch.wav'),
    grabSound: $rawfile('sounds/grab.wav'),
    pushSound: $rawfile('sounds/push.wav')
  }
};
