一、设计思路

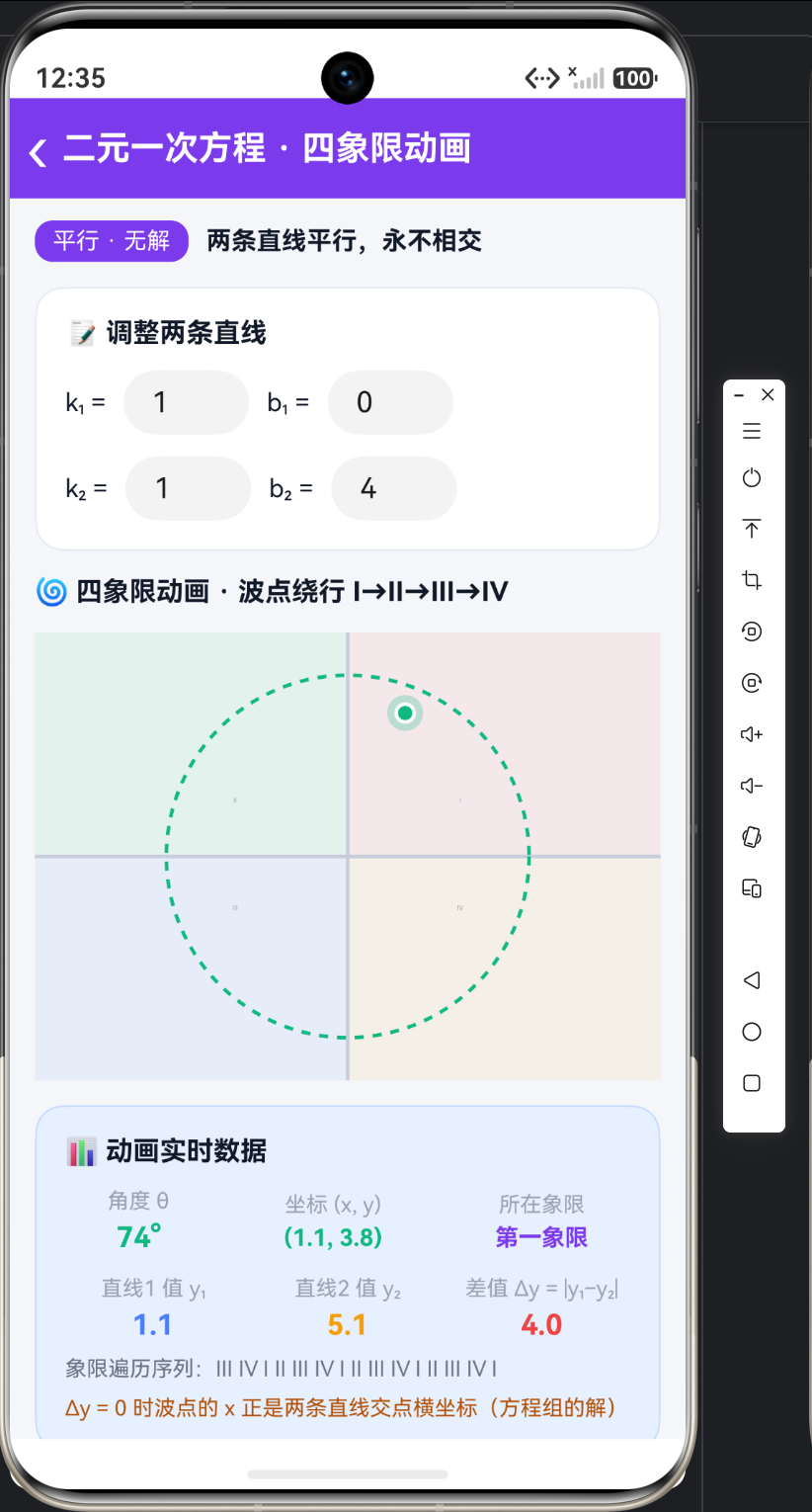

四象限动画让"象限"从静态概念变成动态过程：一个波点沿圆形轨迹绕原点旋转，依次穿过Ⅰ→Ⅱ→Ⅲ→Ⅳ四个象限。技术要点：①四象限背景用四个半透明色块着色区分；②波点坐标由角度参数化（x = r·cosθ, y = r·sinθ）驱动；③圆形轨迹用虚线画出，暗示运动路径。页面第二块 Canvas 专门承载这段动画。

二、动画状态与角度驱动

@Entry
@Component
struct BinaryEquation {
  // 四象限动画状态
  @State angle: number = 0;         // 当前角度（度），每帧 +2
  @State dotX: number = 4;          // 波点横坐标（由角度算出）
  @State dotY: number = 0;          // 波点纵坐标
  @State dotQuadrant: string = '第一象限';
  @State quadLog: string = 'Ⅰ ';   // 象限遍历序列（切换时追加）

  private timer: number = 0;

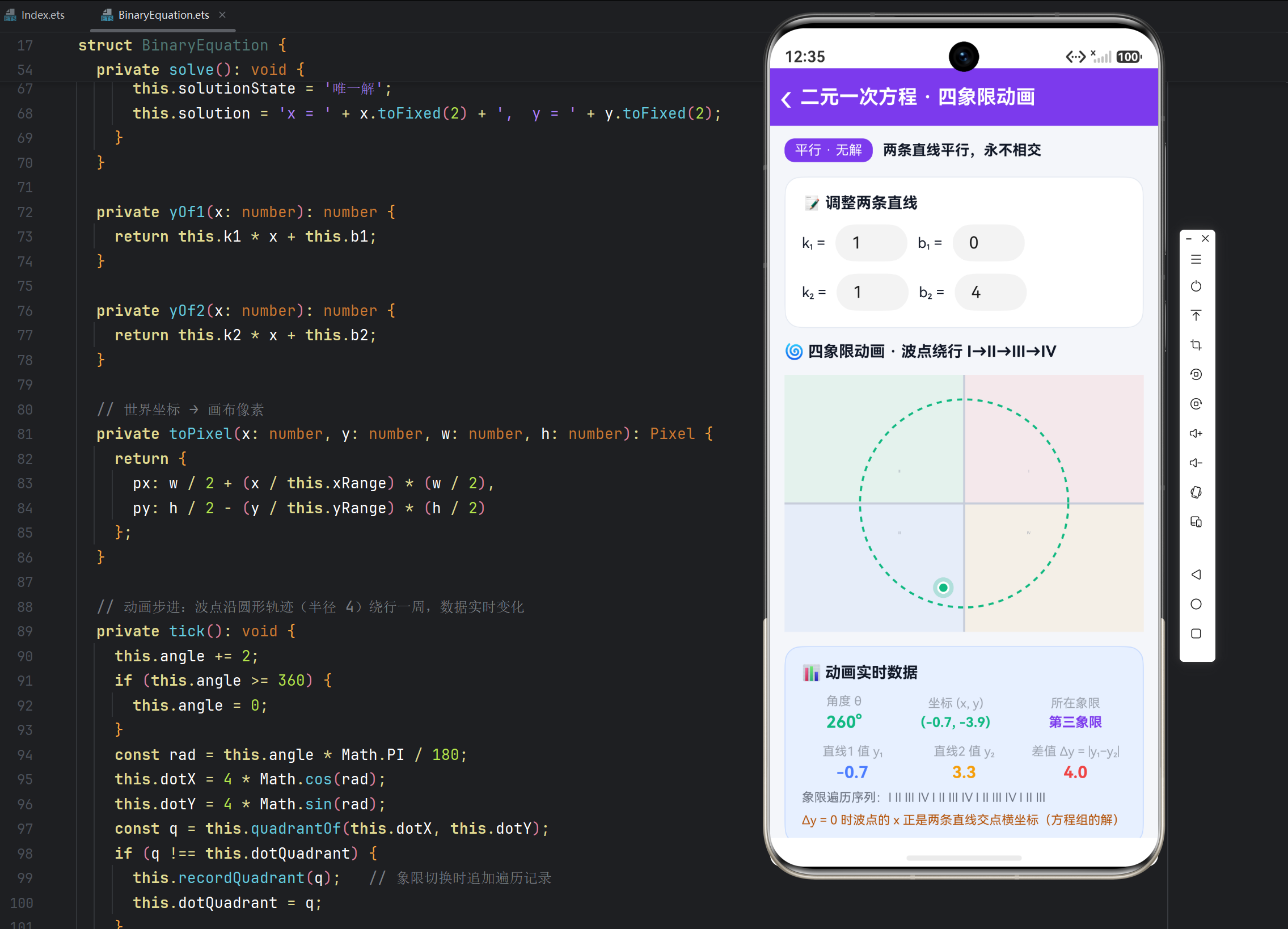

  // 动画步进：角度递增，坐标由三角函数实时生成
  private tick(): void {
    this.angle += 2;
    if (this.angle >= 360) {
      this.angle = 0;               // 一周 360° 循环
    }
    const rad = this.angle * Math.PI / 180;   // 角度 → 弧度
    this.dotX = 4 * Math.cos(rad);            // 圆轨迹：半径 4
    this.dotY = 4 * Math.sin(rad);
    const q = this.quadrantOf(this.dotX, this.dotY);
    if (q !== this.dotQuadrant) {             // 象限切换时才记录
      this.recordQuadrant(q);
      this.dotQuadrant = q;
    }
    // 其余数据更新（y1/y2/Δy）见第三篇
    this.drawQuad();                          // 每帧重绘
  }
}

角度 → 坐标的映射关系：

三、象限判定与遍历序列记录

  // 象限判定：坐标符号 → 象限名
  private quadrantOf(x: number, y: number): string {
    if (x >= 0 && y >= 0) return '第一象限';
    if (x <= 0 && y >= 0) return '第二象限';
    if (x <= 0 && y <= 0) return '第三象限';
    return '第四象限';
  }

  // 记录遍历序列：仅象限变化时追加罗马数字简称
  private recordQuadrant(q: string): void {
    const symbols: string[] = ['Ⅰ', 'Ⅱ', 'Ⅲ', 'Ⅳ'];
    const names: string[] = ['第一象限', '第二象限', '第三象限', '第四象限'];
    const idx = names.indexOf(q);
    if (idx < 0) return;
    const ch = symbols[idx];
    if (this.quadLog.slice(-1) === ch) return;  // 连续重复不记录
    this.quadLog = this.quadLog + ch + ' ';
    if (this.quadLog.length > 30) {
      this.quadLog = this.quadLog.slice(-30);   // 只保留最近序列
    }
  }

四、Canvas 四象限着色背景

  private drawQuad(): void {
    const ctx = this.ctx;
    const w = ctx.width;
    const h = ctx.height;
    ctx.clearRect(0, 0, w, h);
    const ox = w / 2;    // 原点像素坐标
    const oy = h / 2;

    // 四象限背景着色：Ⅰ右上 / Ⅱ左上 / Ⅲ左下 / Ⅳ右下（半透明区分）
    ctx.fillStyle = 'rgba(239,68,68,0.08)';      // Ⅰ 淡红
    ctx.fillRect(ox, 0, w - ox, oy);
    ctx.fillStyle = 'rgba(34,197,94,0.08)';      // Ⅱ 淡绿
    ctx.fillRect(0, 0, ox, oy);
    ctx.fillStyle = 'rgba(59,130,246,0.08)';     // Ⅲ 淡蓝
    ctx.fillRect(0, oy, ox, h - oy);
    ctx.fillStyle = 'rgba(245,158,11,0.08)';     // Ⅳ 淡黄
    ctx.fillRect(ox, oy, w - ox, h - oy);

    // 坐标轴
    ctx.strokeStyle = '#C7CDDA';
    ctx.lineWidth = 2;
    ctx.beginPath(); ctx.moveTo(0, oy); ctx.lineTo(w, oy); ctx.stroke();
    ctx.beginPath(); ctx.moveTo(ox, 0); ctx.lineTo(ox, h); ctx.stroke();

    // 象限角标：Ⅰ Ⅱ Ⅲ Ⅳ
    ctx.fillStyle = '#9CA3AF';
    ctx.font = '13px sans-serif';
    ctx.textAlign = 'center';
    ctx.fillText('Ⅰ', ox + w * 0.18, oy - h * 0.12);
    ctx.fillText('Ⅱ', ox - w * 0.18, oy - h * 0.12);
    ctx.fillText('Ⅲ', ox - w * 0.18, oy + h * 0.12);
    ctx.fillText('Ⅳ', ox + w * 0.18, oy + h * 0.12);
  }

四个 fillRect 正好把画布按原点切成四块——这是"象限可视化"最直白的实现。

五、圆形轨迹与波点绘制

    // 圆形轨迹：虚线圆（暗示运动路径），半径取画布宽的 29%
    ctx.setLineDash([5, 5]);              // 虚线样式
    ctx.strokeStyle = '#10B981';
    ctx.lineWidth = 2;
    ctx.beginPath();
    ctx.arc(ox, oy, w * 0.29, 0, Math.PI * 2);
    ctx.stroke();
    ctx.setLineDash([]);                  // 画完必须恢复实线！

    // 波点：光晕 + 实心 + 白描边（与一元页同款三层画法）
    const dp = this.toPixel(this.dotX, this.dotY, w, h);
    ctx.beginPath(); ctx.arc(dp.px, dp.py, 10, 0, Math.PI * 2);
    ctx.fillStyle = 'rgba(16,185,129,0.25)';
    ctx.fill();
    ctx.beginPath(); ctx.arc(dp.px, dp.py, 5, 0, Math.PI * 2);
    ctx.fillStyle = '#10B981';
    ctx.fill();
    ctx.strokeStyle = Color.White;
    ctx.lineWidth = 2;
    ctx.stroke();

setLineDash([5, 5]) 是 Canvas 标准 API：5px 实线 + 5px 空白交替；用完必须 setLineDash([]) 恢复实线，否则后续所有线条都变虚线。

六、动画节奏控制

七、代码要点

• 参数化运动：波点坐标完全由角度算出，angle += 2 是唯一的运动源，无需记录速度/位置。
• 切换记录：quadLog 只在象限变化时追加，避免每帧拼接字符串的性能浪费。
• 符号即象限：quadrantOf 本质是符号表；圆形轨迹绕一圈，四个象限按顺序各出现一次。
• 视觉三层：背景着色 → 虚线轨迹 → 波点，先背景后前景，层次由绘制顺序天然决定。

八、四象限知识对照

动画把"符号规律"变成"时空规律"：波点在哪一象限，那一组符号就成立，眼睛看到比背诵记得牢。
