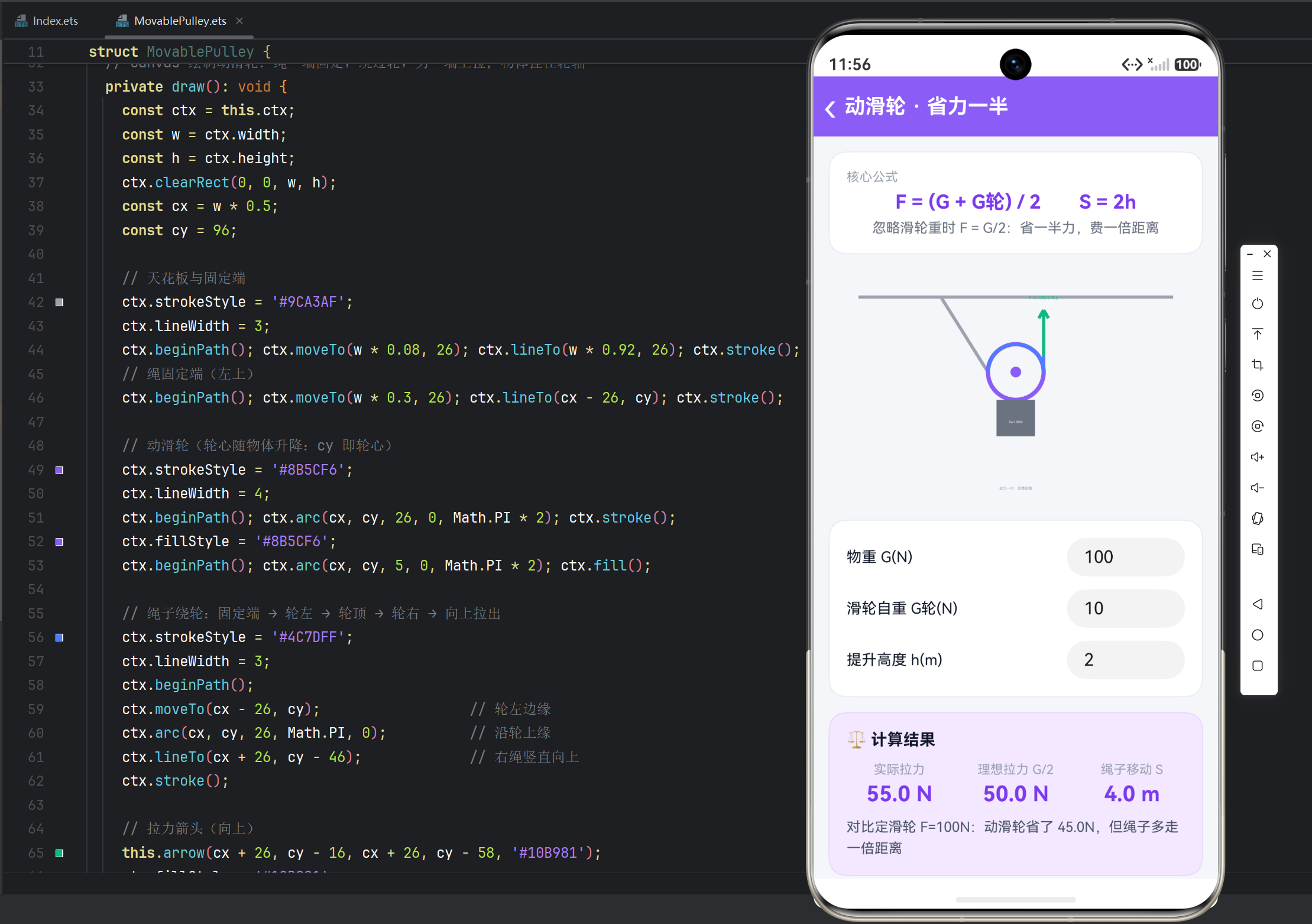

一、设计思路

动滑轮与定滑轮相反：省一半力，但费一倍距离，且不能改变力的方向。实际计算还要考虑滑轮自重：F = (G + G轮) / 2。页面做成"动滑轮计算器"——输入物重、滑轮自重、提升高度，实时算出实际拉力、理想拉力（G/2）与绳子移动距离，并与定滑轮（F = G）对比，直观看到"省了多大力、多走了多少距离"。

二、状态与计算函数

import { router } from '@kit.ArkUI';

@Entry
@Component
struct MovablePulley {
  @State weight: number = 100;         // 物重 G（N）
  @State pulleyWeight: number = 10;    // 动滑轮自重 G轮（N）
  @State liftHeight: number = 2;       // 提升高度 h（m）

  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

  // 实际拉力：考虑滑轮自重，两段绳子分担
  private forceWithPulley(): number {
    return (this.weight + this.pulleyWeight) / 2;
  }

  // 理想拉力：忽略滑轮重（初中最常见考法）
  private forceIdeal(): number {
    return this.weight / 2;
  }

  // 绳子移动距离：费一倍距离
  private ropeDistance(): number {
    return this.liftHeight * 2;
  }
}

三、Canvas 绘制动滑轮（绳固定端 + 绕轮 + 上拉）

  private draw(): void {
    const ctx = this.ctx;
    const w = ctx.width;
    const h = ctx.height;
    ctx.clearRect(0, 0, w, h);
    const cx = w * 0.5;
    const cy = 96;   // 轮心（也是物体悬挂点）

    // 天花板与绳固定端（左上角）
    ctx.strokeStyle = '#9CA3AF';
    ctx.lineWidth = 3;
    ctx.beginPath(); ctx.moveTo(w * 0.08, 26); ctx.lineTo(w * 0.92, 26); ctx.stroke();
    ctx.beginPath(); ctx.moveTo(w * 0.3, 26); ctx.lineTo(cx - 26, cy); ctx.stroke();

    // 动滑轮（轮心随物体升降）
    ctx.strokeStyle = '#8B5CF6';
    ctx.lineWidth = 4;
    ctx.beginPath(); ctx.arc(cx, cy, 26, 0, Math.PI * 2); ctx.stroke();
    ctx.fillStyle = '#8B5CF6';
    ctx.beginPath(); ctx.arc(cx, cy, 5, 0, Math.PI * 2); ctx.fill();

    // 绳子绕轮：固定端 → 轮左 → 轮顶 → 轮右 → 竖直向上拉出
    ctx.strokeStyle = '#4C7DFF';
    ctx.lineWidth = 3;
    ctx.beginPath();
    ctx.moveTo(cx - 26, cy);              // 轮左边缘
    ctx.arc(cx, cy, 26, Math.PI, 0);      // 沿轮上缘（弧度 π→0）
    ctx.lineTo(cx + 26, cy - 46);         // 右绳向上
    ctx.stroke();

    // 拉力箭头（向上）
    this.arrow(cx + 26, cy - 16, cx + 26, cy - 58, '#10B981');
    ctx.fillStyle = '#10B981';
    ctx.font = '12px sans-serif';
    ctx.textAlign = 'center';
    ctx.fillText('F=(G+G轮)/2 向上', cx + 26, cy - 68);

    // 物体挂在轮轴下
    ctx.fillStyle = '#6B7280';
    ctx.fillRect(cx - 18, cy + 26, 36, 34);
    ctx.fillStyle = Color.White;
    ctx.fillText('G=' + this.weight + 'N', cx, cy + 48);
  }

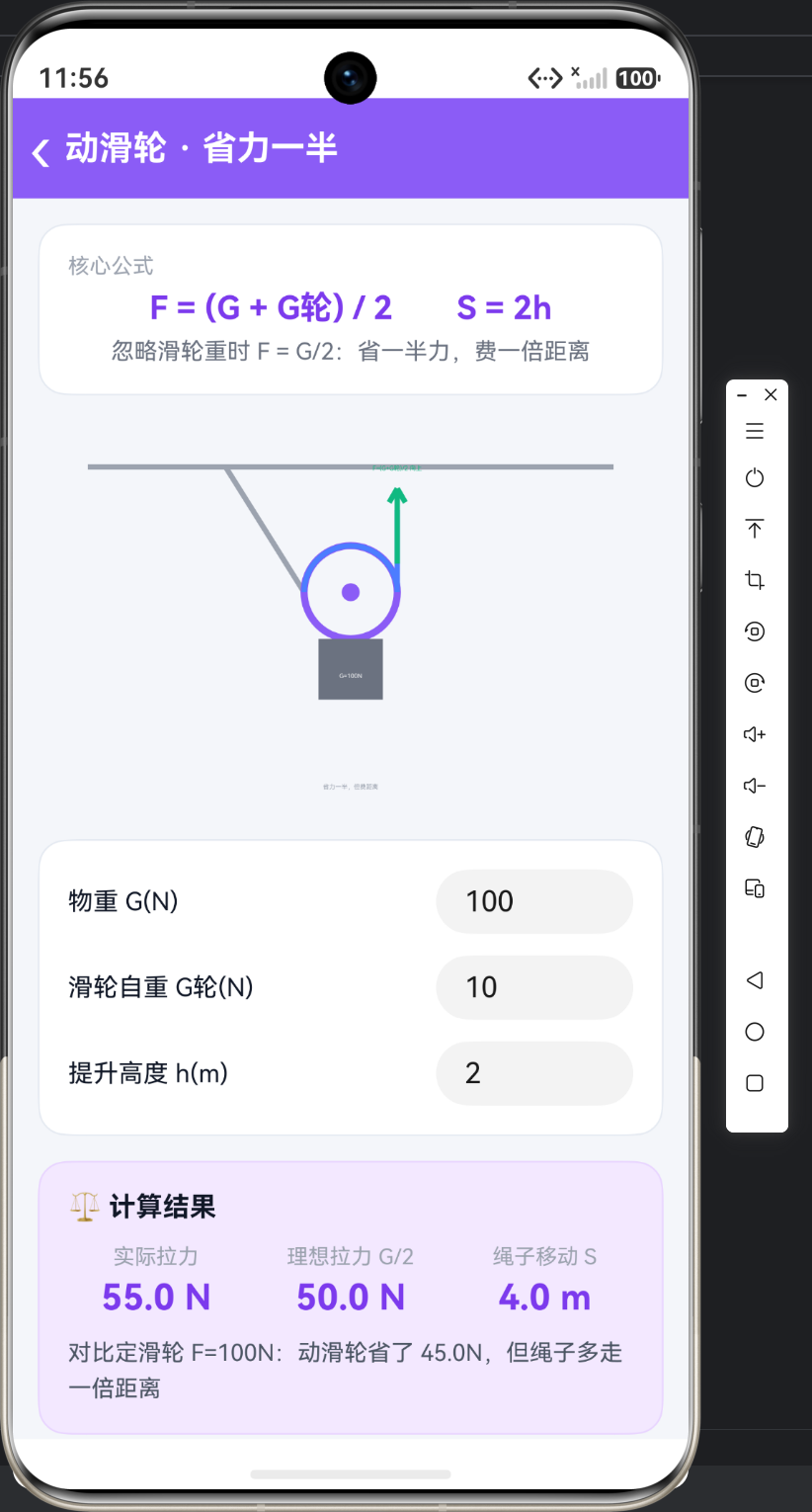

四、UI 与实时对比结果

  build() {
    Column() {
      // 顶部标题栏（略）
      Scroll() {
        Column({ space: 14 }) {
          // 公式卡
          Text('F = (G + G轮) / 2　　S = 2h')
            .fontSize(18).fontWeight(FontWeight.Bold)
            .fontColor('#7C3AED').width('100%').textAlign(TextAlign.Center)

          Canvas(this.ctx)
            .width('100%').height(220)
            .onReady(() => { this.draw(); })

          // 三个参数输入行：TextInput + Number() 转换
          Column({ space: 12 }) {
            Row({ space: 10 }) {
              Text('物重 G(N)').fontSize(14).fontColor('#111827').layoutWeight(1)
              TextInput({ text: this.weight.toString() })
                .width(110).height(36).type(InputType.Number)
                .onChange((v: string) => { this.weight = Number(v) || 0; })
            }.width('100%')
            // 滑轮自重、提升高度两行同理（略）
          }
          .width('100%').padding(16).borderRadius(16)
          .backgroundColor(Color.White).border({ width: 1, color: '#E5EAF2' })

          // 结果对比卡：三列数据（实际拉力 / 理想拉力 / 绳长）
          Column({ space: 8 }) {
            Text('⚖️ 计算结果').fontSize(15).fontWeight(FontWeight.Bold)
              .fontColor('#111827').width('100%')
            Row({ space: 10 }) {
              Column({ space: 4 }) {
                Text('实际拉力').fontSize(12).fontColor('#9CA3AF')
                Text(this.forceWithPulley().toFixed(1) + ' N')
                  .fontSize(20).fontWeight(FontWeight.Bold).fontColor('#7C3AED')
              }.layoutWeight(1)
              Column({ space: 4 }) {
                Text('理想拉力 G/2').fontSize(12).fontColor('#9CA3AF')
                Text(this.forceIdeal().toFixed(1) + ' N')
                  .fontSize(20).fontWeight(FontWeight.Bold).fontColor('#7C3AED')
              }.layoutWeight(1)
              Column({ space: 4 }) {
                Text('绳子移动 S').fontSize(12).fontColor('#9CA3AF')
                Text(this.ropeDistance().toFixed(1) + ' m')
                  .fontSize(20).fontWeight(FontWeight.Bold).fontColor('#7C3AED')
              }.layoutWeight(1)
            }.width('100%').margin({ top: 4 })

            // 与定滑轮对比：省了多少力
            Text('对比定滑轮 F=' + this.weight + 'N：动滑轮省了 '
              + (this.weight - this.forceWithPulley()).toFixed(1) + 'N，但绳子多走一倍距离')
              .fontSize(13).fontColor('#4B5563').lineHeight(20).width('100%')
          }
          .width('100%').padding(16).borderRadius(16)
          .backgroundColor('#F3E8FF').border({ width: 1, color: '#E9D5FF' })
        }
        .padding(14)
      }
      .layoutWeight(1).scrollBar(BarState.Off)
    }
    .height('100%').width('100%').backgroundColor('#F4F6FA')
  }

五、代码要点

• 纯函数计算：forceWithPulley / forceIdeal / ropeDistance 三个只读函数即"物理公式"，UI 调用展示。
• 弧线绕轮：ctx.arc(cx, cy, 26, Math.PI, 0) 从 π 到 0 画上半圆，模拟绳子绕过轮顶，注意与直线段的接续。
• 输入容错：Number(v) || 0 防止空字符串转 NaN 导致计算崩溃。
• 对比教学：结果卡把"动滑轮实际拉力"与"定滑轮 F=G"放同一屏，省力数值一眼可见。

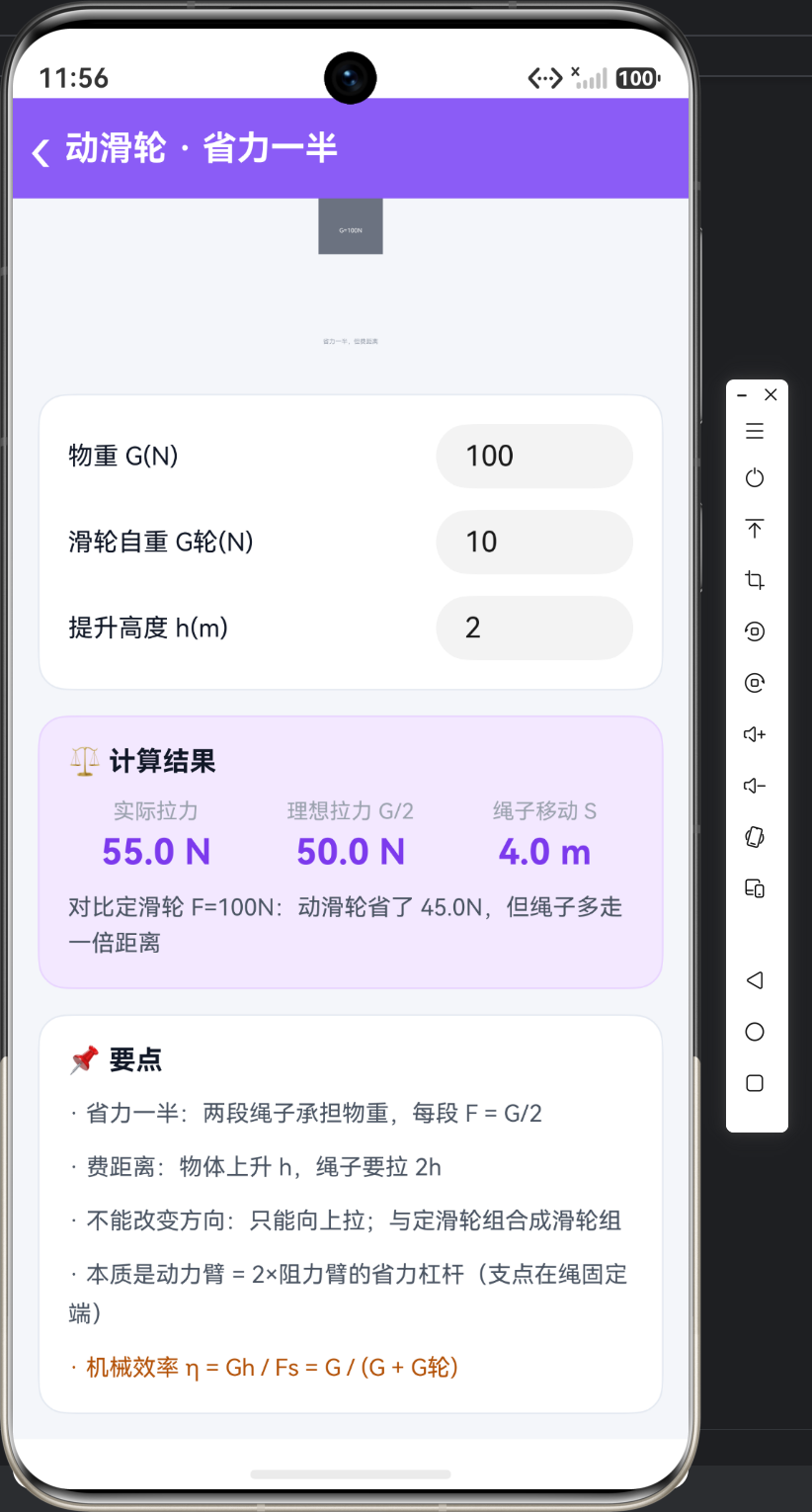

六、动滑轮核心知识点
