AIWatch 是一款基于 ESP32-S3 微控制器的开源 AI 可穿戴设备固件。它通过 WebSocket 连接 OpenClaw AI 网关，以自然语音交互实现端到端语音对话、MP3 音乐播放和远程设备控制。

📌 当前阶段: DVT（设计验证测试）— v0.1.0-beta

---

📷 概述

AIWatch 将 ESP32-S3 开发板变成以语音为先的 AI 伴侣。用唤醒词（例如"你好小智"）唤醒它，自然说话，即可通过 TTS 获得 AI 语音回复。它是 Rabbit R1 和 Humane AI Pin 等封闭平台的开源替代品——低成本、隐私可控、完全可自由修改。

┌───────────────────────────────────────────────────────┐
│                    AIWatch Device                     │
│  ┌─────────┐   ┌──────────┐   ┌────────────────────┐  │
│  │  Wake   │   │   STT    │   │   OpenClaw Client  │  │
│  │  Word   │─▶│ (MiMo)   │─▶│   (WebSocket JSON) │──┼──▶ OpenClaw
│  │ (ESP-SR)│   │          │   │                    │  │   Gateway
│  └─────────┘   └──────────┘   └────────────────────┘  │
│       ▲                            │                  │
│       │                            ▼                  │
│  ┌────┴──────┐              ┌──────────┐              │
│  │  I2S Mic  │              │   TTS    │              │
│  │ (ES7210)  │              │ (MiMo)   │              │
│  └───────────┘              └────┬─────┘              │
│                                  │                    │
│                                  ▼                    │
│                            ┌──────────┐               │
│                            │ I2S Spkr │               │
│                            │ (ES8311) │               │
│                            └──────────┘               │
│                                                       │
│  ┌──────────┐  ┌──────────┐  ┌──────────────────┐     │
│  │ LVGL UI  │  │ MP3      │  │  Web Server      │     │
│  │ (AMOLED) │  │ Player   │  │  (Config & API)  │     │
│  └──────────┘  └──────────┘  └──────────────────┘     │
└───────────────────────────────────────────────────────┘

---

🎯 功能特性

语音 AI 对话

• 离线唤醒词：ESP-SR WakeNet 引擎（如"你好小智"）或 MultiNet 自定义短语——引擎与短语均可通过 menuconfig 选择，无需云端依赖
• 语音转文字（STT）：小米 MiMo-V2.5-ASR，HTTP REST API（兼容 OpenAI 格式）
• 文字转语音（TTS）：小米 MiMo-V2.5-TTS，HTTP SSE 流式输出——支持多音色
• 智能 VAD：自适应噪声校准、静音检测（默认 1.5s，连续对话模式延长至 15s）、最大 25s 录音缓冲
• 设备命令：AI 可控制设备——[DEVICE:volume=80]、[DEVICE:brightness=70]、[DEVICE:mp3=play:song.mp3] 等

用户界面

• AMOLED 屏幕：410×502 AMOLED 面板，LVGL 9.x 深色主题 UI（iOS / HarmonyOS 风格，纯黑背景）
• 灵动岛（Dynamic Island）：顶部胶囊（250×44，圆角胶囊）显示当前状态文字，带状态色辉光边框；WiFi 图标与 OpenClaw 连接光点与胶囊同一行左右排列（距边缘 50px，与胶囊垂直中心对齐，避开圆角裁剪区域）
• 每状态内容：15 个状态每个最多显示 3 个元素——主标题 + 中文副标题 + 一条滚动文本（状态互斥，不重叠）

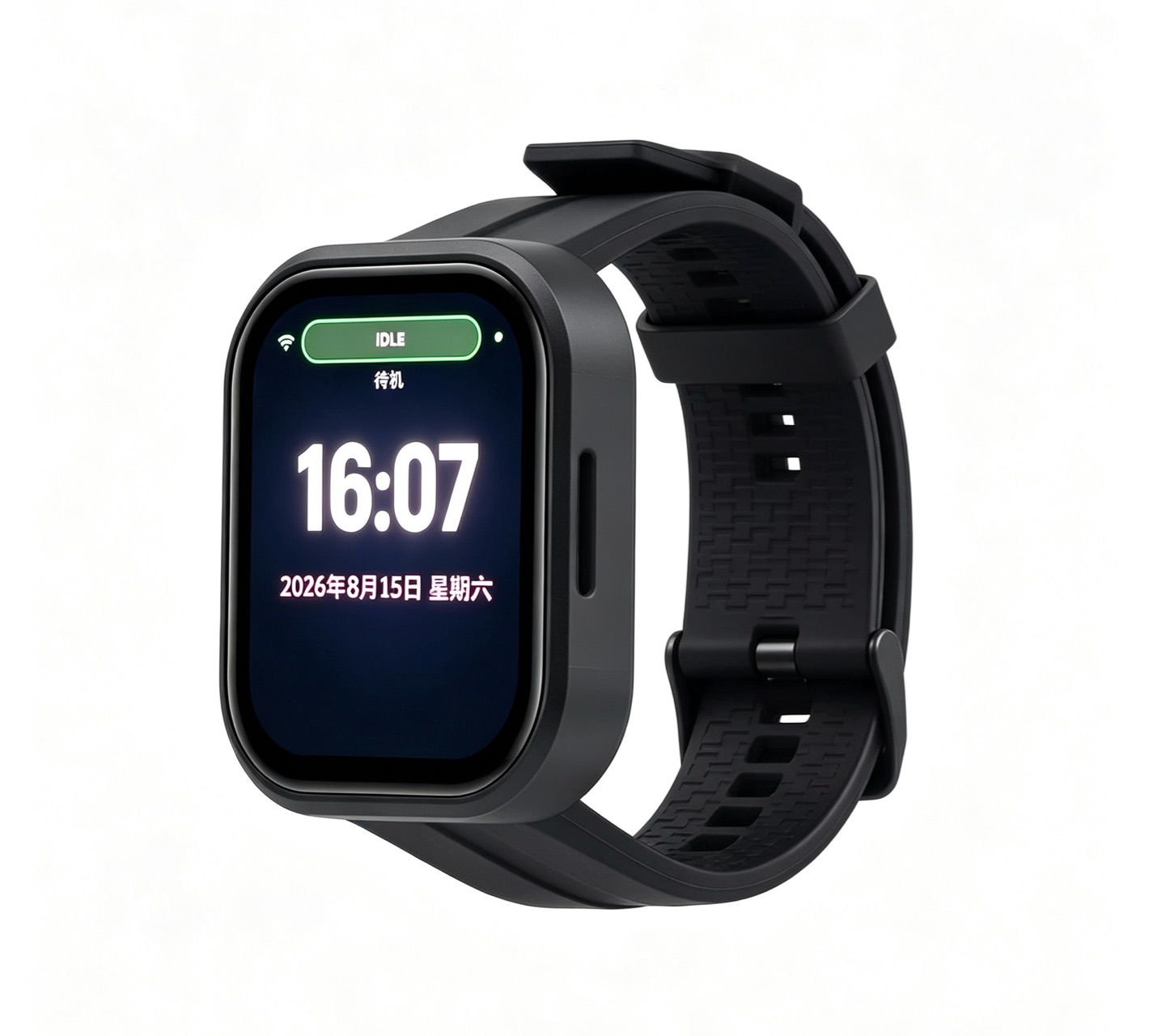

• 待机时钟：120px 特粗体时钟 + 下方中文日期（如 2025年8月13日 星期三）

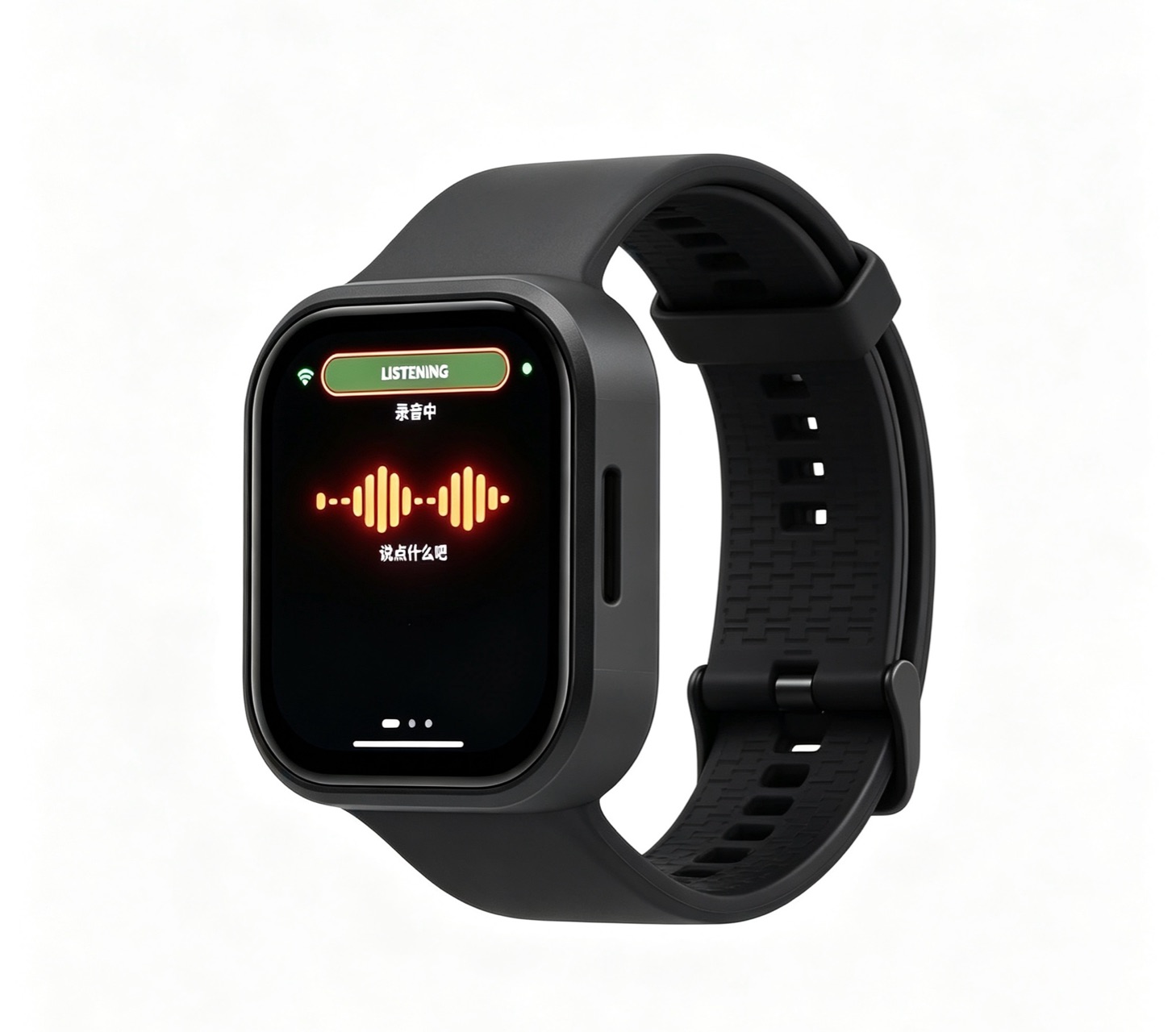

• 波形动画：LISTENING（录音中）状态渲染 16 条动态音频波形
• 滚动字幕：统一单行左滚文本（10 px/s），由 LLM 回复（白色）、STT 转写（黄色 #FF9F0A）、TTS 字幕（蓝色 #0A84FF）共用
• MP3 播放器 UI：全屏覆盖层——珊瑚红光环、渐变专辑封面、选曲模式（滑动浏览 · 双击确认）
• 触摸交互：点击 MP3 覆盖层切换播放/暂停；滑动 + 双击选曲

音频播放

• MP3 播放器：播放 microSD 卡中的 MP3 文件（/sdcard/mp3/），支持播放列表
• I2S 音频：共享 I2S 总线——ES8311 DAC（扬声器）与 ES7210 ADC（双麦克风）
• 优先级仲裁：录音 > MP3 > TTS > 通知——保证音频切换干净无冲突

网络

• WiFi：Station 模式自动重连 + AP 模式配合强制门户（captive portal）配网
• Web 服务器：80 端口的 HTTP 配置界面与 REST API
• SNTP：自动时间同步

系统

• 设置：通过 NVS（非易失存储）持久化配置
• 错误日志：带严重级别的结构化错误追踪
• 内存监控：周期性 DRAM/PSRAM 健康检查
• 电源管理：CPU 频率缩放（80–240MHz）、可配置休眠超时（[DEVICE:sleep=N] 分钟）、CLI 深睡
• 串口 CLI：通过 USB-C 的交互式命令行

---

🛠️ 支持的硬件

主目标板：Waveshare ESP32-S3-Touch-AMOLED-2.06

组件	规格
MCU	ESP32-S3R8（双核 Xtensa LX7 @ 240MHz）
Flash	32MB（QSPI）
PSRAM	8MB（Octal SPI）
屏幕	410×502 QSPI AMOLED（CO5300 / SH8601 驱动）
触摸	FT3168 电容触摸（I2C）
音频 DAC	ES8311（扬声器输出，I2S）
音频 ADC	ES7210（4 通道麦克风输入，I2S）
IMU	QMI8658 六轴（加速度计 + 陀螺仪）
PMU	AXP2101 电源管理
RTC	PCF85063
SD 卡	microSD（SPI 模式）
按键	BOOT（GPIO0）+ PWR（AXP2101 管理）

其他支持板卡

• Waveshare ESP32-S3-AUDIO-Board：1.47" IPS LCD（172×320）、7× WS2812 RGB 灯环、OV2640 摄像头硬件（当前固件无摄像头驱动）、TCA9555 IO 扩展
• Seeed Studio SenseCAP Watcher：ESP32-S3、SPD2010 屏幕（遗留支持）
• M5StickC Plus2：ESP32-PICO-V3-02（遗留支持）

---

📋 准备工作

硬件

• Waveshare ESP32-S3-Touch-AMOLED-2.06（或其他受支持板卡）
• USB-C 数据线（烧录与串口控制台）
• microSD 卡（用于 MP3 文件与聊天记录）
• 可选：外接扬声器（音频输出）

软件

• ESP-IDF v5.5+ 与 ESP32-S3 工具链

  git clone -b v5.5 --recursive https://github.com/espressif/esp-idf.git
  cd esp-idf && ./install.sh esp32s3 && . ./export.sh


外部服务（需要 API 密钥）

• OpenClaw 网关：自托管 AI 网关（WebSocket 服务器）
• 小米 MiMo API：STT（ASR）与 TTS 服务——到 platform.xiaomimimo.com 获取 API 密钥

---

🚀 快速开始

1. 克隆仓库

git clone <repo-url> AIWatch
cd AIWatch

2. 配置构建目标

# 确保使用 ESP32-S3 目标
idf.py set-target esp32s3

3. 通过 Menuconfig 配置

idf.py menuconfig

进入 AIWatch Application Configuration：

• 选择 Waveshare ESP32-S3-Touch-AMOLED-2.06 作为目标板卡
• 选择唤醒词引擎（推荐 WakeNet）
• 设置 OpenClaw 网关主机与端口

4. 配置 API 密钥

从示例创建 main/include/secrets.h：

cp main/include/secrets.h.example main/include/secrets.h

编辑 secrets.h 设置：

• WiFi SSID 与密码
• STT / TTS 的 MiMo API 密钥
• OpenClaw 设备凭据（ED25519 密钥）

5. 准备 SD 卡

将 microSD 卡格式化为 FAT32 并创建如下目录结构：

/sdcard/
├── mp3/         # MP3 音乐文件
└── notes/       # 每日聊天记录（自动创建）

6. 编译与烧录

idf.py build
idf.py -p /dev/ttyACM0 flash monitor

或使用便捷编译脚本：

./build_audio_board.sh

---

🧭 状态机

应用以 15 态有限状态机运行：

#	状态	说明
0	SLEEP	屏幕关闭 / 深睡（低功耗）
1	ARMED	系统初始化完成，等待中
2	BOOT	系统启动 / 初始化
3	CONNECTING	连接 OpenClaw
4	IDLE	就绪，等待唤醒词
5	LISTENING	录制用户语音
6	SENDING	上传音频至 STT
7	THINKING	等待 AI 回复
8	STREAMING	接收流式回复
9	RESPONSE	收到完整回复
10	TTS_LOADING	准备 TTS 音频
11	TTS_PLAYING	播放 TTS 音频
12	PLAYING_MP3	MP3 音乐播放
13	NOTIFYING	网关通知
14	ERROR	错误状态

正常流程：BOOT → CONNECTING → IDLE → (唤醒词) → LISTENING → SENDING → THINKING → STREAMING → RESPONSE → TTS_LOADING → TTS_PLAYING → IDLE

---

⌨️ 串口 CLI 命令

通过 USB-C 串口（115200 波特率）连接，输入 help（括号内为别名）：

命令	说明
help（h、?）	显示 AIWatch 命令参考
status（s）	显示设备状态
talk（t）	开始语音对话
say <text>	向 AI 发送文本
abort	中止当前对话
details（d）	请求 OpenClaw 完整详情
play（p）	朗读上一条回复
quiet（q）	切换 ESP_LOG* 输出抑制
wake（w）	唤醒屏幕
deepsleep	进入深睡
reboot（restart）	重启设备
wifi <ssid> <pass>	设置 WiFi 凭据
web	切换 Web 管理服务器
tasks	打开任务界面
cron-add-test	添加测试定时任务
cron-remove <id>	删除定时任务
mp3	打开 MP3 播放器界面
mp3list	列出 SD 卡上的 MP3 文件
mp3play <file>	播放 MP3 文件
mp3stop	停止 MP3 播放
mp3pause	暂停 MP3 播放
mp3resume	恢复 MP3 播放

---

🎮 设备命令（AI 控制）

AI 可以发送格式为 [DEVICE:command] 的设备命令：

命令	说明
volume=N	设置扬声器音量（0-100）
brightness=N	设置屏幕亮度（0-100）
rgb=off/on/rainbow/aurora/starfield/fire/ocean/R,G,B	控制 RGB 灯环（仅音频板）
sleep=N	设置休眠超时为 N 分钟（0 = 永不休眠）
reboot	重启设备
webserver=on/off	切换 Web 管理服务器
auto_read=on/off	切换 AI 回复自动朗读
mp3=play:<file>	按文件名播放 MP3
mp3=stop	停止 MP3 播放
mp3=pause / mp3=resume	暂停 / 恢复播放
mp3=show	显示当前播放列表
mp3=scan（或 mp3=list）	重新扫描 SD 卡中的 MP3
chatlog=query:date	读取某日期（YYYY-MM-DD）的聊天记录并请 AI 总结
widget=<json> / card=<json>	保留命令——当前固件忽略

---

🏗️ 项目结构

AIWatch/
├── main/                          # 应用入口与核心逻辑
│   ├── app_main.c                 # 系统初始化与主事件循环
│   ├── app_state.c                # 全局状态、设备命令解析、MP3 管理
│   ├── app_state_machine.c        # FSM 与资源仲裁
│   ├── app_tasks.c                # 后台任务（旋钮、TTS、状态、休眠）
│   ├── voice_chat.c               # 录音 → STT → VAD 流水线
│   ├── serial_cmd.c               # 串口 CLI REPL
│   ├── mem_monitor.c              # 内存监控
│   └── include/                   # 应用配置、密钥、全局变量
│
├── components/                    # 可复用 ESP-IDF 组件库
│   ├── board/                     # 硬件抽象（多板支持）
│   ├── wifi_manager/              # WiFi + 强制门户
│   ├── openclaw/                  # OpenClaw WebSocket 客户端（ED25519 认证）
│   ├── stt/                       # 语音转文字（MiMo ASR）
│   ├── tts/                       # 文字转语音（MiMo TTS）
│   ├── wake_word/                 # ESP-SR 唤醒词检测
│   ├── ui/                        # LVGL 用户界面
│   ├── mp3_player/                # SD 卡 MP3 播放器
│   ├── notes_manager/             # SD 卡聊天记录
│   ├── settings/                  # NVS 持久化设置
│   ├── error_log/                 # 结构化错误日志
│   ├── webserver/                 # HTTP 配置服务器
│   ├── ed25519_lib/               # ED25519 加密库
│   ├── esp_audio_codec/           # 音频编解码（MP3、AAC、FLAC 等）
│   ├── esp_audio_simple_player/   # 基于 GMF 的音频播放流水线
│   ├── gmf_core/                  # 通用媒体框架核心
│   ├── gmf_audio/                 # GMF 音频处理单元
│   ├── gmf_io/                    # GMF I/O 模块
│   └── sscma_client/              # SSCMA / TensorFlow Micro 客户端
│
├── partitions.csv                 # Flash 分区表（32MB 布局）
├── sdkconfig.defaults             # ESP-IDF SDK 配置默认值
├── CMakeLists.txt                 # 根 CMake（ESP-IDF v5.5+）
└── build_audio_board.sh           # 便捷编译脚本

---

📄 Flash 分区布局（32MB）

分区	类型	大小	用途
nvs	data	24KB	非易失设置存储
phy_init	data	4KB	PHY 校准数据
factory	app	8MB	应用固件
model	spiffs	960KB	唤醒词模型文件
storage	spiffs	2MB	应用数据与日志

---

🔧 关键依赖

组件	版本	用途
ESP-IDF	v5.5.3	RTOS 与外设框架
LVGL	v9.5.0	嵌入式 GUI 库
esp-sr	v1.9.5	语音识别（WakeNet）
esp_lvgl_port	v2.8.0	LVGL-ESP 集成
esp_codec_dev	v1.5.10	音频编解码设备驱动
esp_websocket_client	v1.1.0	WebSocket 客户端
led_strip	v2.5.5	WS2812 LED 控制
esp32_s3_touch_amoled_2_06	v1.0.7	Waveshare AMOLED BSP
esp_lcd_sh8601	v2.0.0	SH8601 AMOLED 屏幕驱动

---

🤝 参与贡献

欢迎贡献！请遵循以下步骤：

1. Fork 本仓库
2. 创建特性分支（git checkout -b feature/amazing-feature）
3. 提交你的修改（git commit -m 'Add amazing feature'）
4. 推送分支（git push origin feature/amazing-feature）
5. 发起 Pull Request

---

📝 许可证

本项目基于 MIT 许可证开源。详见 LICENSE 文件。

SPDX-FileCopyrightText: 2024-2026 AIWatch Contributors
SPDX-License-Identifier: MIT

---

🙏 致谢

• Waveshare — 优秀的 ESP32-S3 开发板与 BSP
• Espressif — ESP-IDF 框架与 ESP-SR 语音识别
• LVGL — 轻量而强大的嵌入式图形库
• OpenClaw — 支持多模态 LLM 交互的 AI 网关协议
• 小米 MiMo — 语音转文字与文字转语音 API 服务

---

由 AIWatch Contributors 用 ❤️ 构建
