一、前置思考

1.1 驱动是"硬件与系统的桥梁"

每款新设备（新传感器、新屏幕、新 Wi-Fi 芯片）接入鸿蒙系统，都需要驱动。驱动质量直接决定：

📱 触摸屏驱动差 → 触摸漂移、误触
📷 摄像头驱动差 → 预览卡顿、绿屏
📡 传感器驱动差 → 数据抖动、功耗高
🔋 电源驱动差 → 充电慢、发热

1.2 传统驱动开发的痛点

❌ 痛1: 驱动与内核强耦合
   → 内核升级驱动就崩，版本地狱

❌ 痛2: 驱动崩溃拖垮系统
   → 内核态驱动一个空指针 → 系统重启

❌ 痛3: 每款芯片一套驱动
   → 厂商对接成本高，适配周期长

❌ 痛4: 无统一框架
   → 各家驱动风格各异，难以维护

1.3 鸿蒙的答案：HDF 驱动框架

HDF（Hardware Driver Foundation）提供统一驱动模型：驱动与内核解耦、支持用户态驱动、驱动生命周期管理、设备树配置化。

二、核心原理

2.1 HDF 框架分层

┌─────────────────────────────────────────┐
│ 应用层 (应用/系统服务)                    │
│  ┌───────────────────────────────────┐  │
│  │ 驱动服务层 (Driver Service)        │  │
│  │  通过 HDF Service 接口调用驱动      │  │
│  └───────────────────────────────────┘  │
├─────────────────────────────────────────┤
│ HDF 核心框架 (内核态)                    │
│  ├── 驱动管理器 (Driver Manager)        │
│  ├── 设备管理器 (Device Manager)        │
│  ├── 驱动加载器 (Driver Loader)         │
│  └── 配置解析器 (HCS 配置)              │
├─────────────────────────────────────────┤
│ 驱动实现层                             │
│  内核态驱动 | 用户态驱动 | 芯片厂商驱动   │
├─────────────────────────────────────────┤
│ 硬件 (传感器/屏幕/网络/电源...)          │
└─────────────────────────────────────────┘

2.2 驱动加载机制

驱动加载三要素:
① 设备树/配置 (HCS): 描述硬件拓扑 + 驱动参数
② 驱动实现: 初始化/读写/释放 接口
③ 匹配规则: 硬件 ID ↔ 驱动 ID 匹配

加载流程:
  系统启动 → HDF 读取配置 → 创建设备节点
  → 匹配驱动 → 调用 Init 接口 → 驱动就绪
  → 设备热插拔 → 动态加载/卸载

2.3 内核态驱动 vs 用户态驱动

内核态驱动:
  直接访问硬件（寄存器/中断/DMA）
  ✅ 性能好、低延迟
  ❌ 崩溃拖垮系统、开发调试难

用户态驱动:
  通过 HDF 内核接口间接访问硬件
  ✅ 崩溃不影响系统、开发调试方便
  ✅ 可热更新（不用重启系统）
  ❌ 性能略低（有系统调用开销）

趋势: 非关键驱动用户态化（HDF 支持）

三、源码/API 深度解析

3.1 设备树配置（HCS）

// 设备配置: 描述硬件拓扑与驱动参数
// vendor/.../device_info.hcs

root {
    platform {
        sensor_host {
            // 传感器设备节点
            sensor_dev {
                match_attr = "sensor_match";   // 匹配 ID
                driver = "sensor_driver";      // 驱动名
                bus_type = 1;                  // I2C
                reg_addr = 0x48;               // I2C 地址
                irq_gpio = 18;                 // 中断 GPIO
            }
        }
    }
}

3.2 HDF 驱动实现（内核态）

// 传感器驱动实现
#include "hdf_device_desc.h"
#include "hdf_log.h"

// 驱动初始化
static int32_t SensorDriverInit(struct HdfDeviceObject *device)
{
    struct SensorData *data = (struct SensorData *)malloc(sizeof(*data));
    if (data == NULL) { return HDF_FAILURE; }

    // 初始化 I2C 总线
    data->i2cHandle = I2cOpen(0);
    // 初始化中断
    GpioSetDir(18, GPIO_DIR_IN);
    // 注册中断处理
    GpioIrqReg(18, SensorIrqHandler, data);
    device->priv = data;

    HDF_LOGI("sensor driver init ok");
    return HDF_SUCCESS;
}

// 驱动接口 (发布为 HDF Service)
static struct HdfDriverExpose sensorExpose = {
    .ioService = {
        .objectId = 1,
        .Dispatch = SensorDispatch    // 服务分发
    }
};

// 驱动入口
struct HdfDriverEntry g_sensorDriverEntry = {
    .moduleVersion = 1,
    .moduleName = "sensor_driver",   // 与配置匹配
    .Init = SensorDriverInit,
    .Release = SensorDriverRelease
};
HDF_INIT(g_sensorDriverEntry);   // 注册驱动

3.3 HDF Service 调用（应用侧）

import { driver } from '@kit.DriverKit';
import { rpc } from '@kit.IPCKit';

// 应用调用 HDF 驱动服务
async function readSensor(): Promise<number> {
  // 1. 获取驱动服务代理
  const proxy = await driver.getDriverService('sensor_driver', 0);

  // 2. 构造请求
  const data = rpc.MessageSequence.create();
  data.writeInt(0x48);       // 设备地址

  // 3. 调用驱动 (Cmd 0: 读传感器)
  const reply = await proxy.sendRequest(0, data);
  return reply.readInt();    // 传感器值
}

3.4 用户态驱动迁移

// 用户态驱动: 通过 HDF 用户态接口访问硬件
// 用户态驱动优势: 崩溃不影响系统 + 可热更新

// 用户态驱动实现
#include "hdf_user_ioctl.h"

static int UserSensorInit(void)
{
    // 打开 HDF 提供的设备节点
    int fd = open("/dev/hdf/sensor_dev", O_RDWR);
    if (fd < 0) { return HDF_FAILURE; }

    // 通过 ioctl 访问硬件寄存器
    // 内核态只留最小访问接口，业务逻辑全在用户态
    struct sensor_cmd cmd = {
        .addr = 0x48,
        .op = REG_READ
    };
    ioctl(fd, SENSOR_IOCTL, &cmd);

    // 后续传感器算法/滤波/上报全在用户态
    // 崩溃只影响本进程，不会拖垮系统
    return HDF_SUCCESS;
}

四、企业级实战落地

4.1 驱动开发清单

阶段	动作	验收
硬件分析	芯片手册 + 接口类型	寄存器表完成
配置	HCS 设备树声明	设备节点创建
驱动	Init/读写/中断	数据读取正确
服务	发布 HDF Service	应用可调用
测试	稳定性/功耗/热插拔	全通过

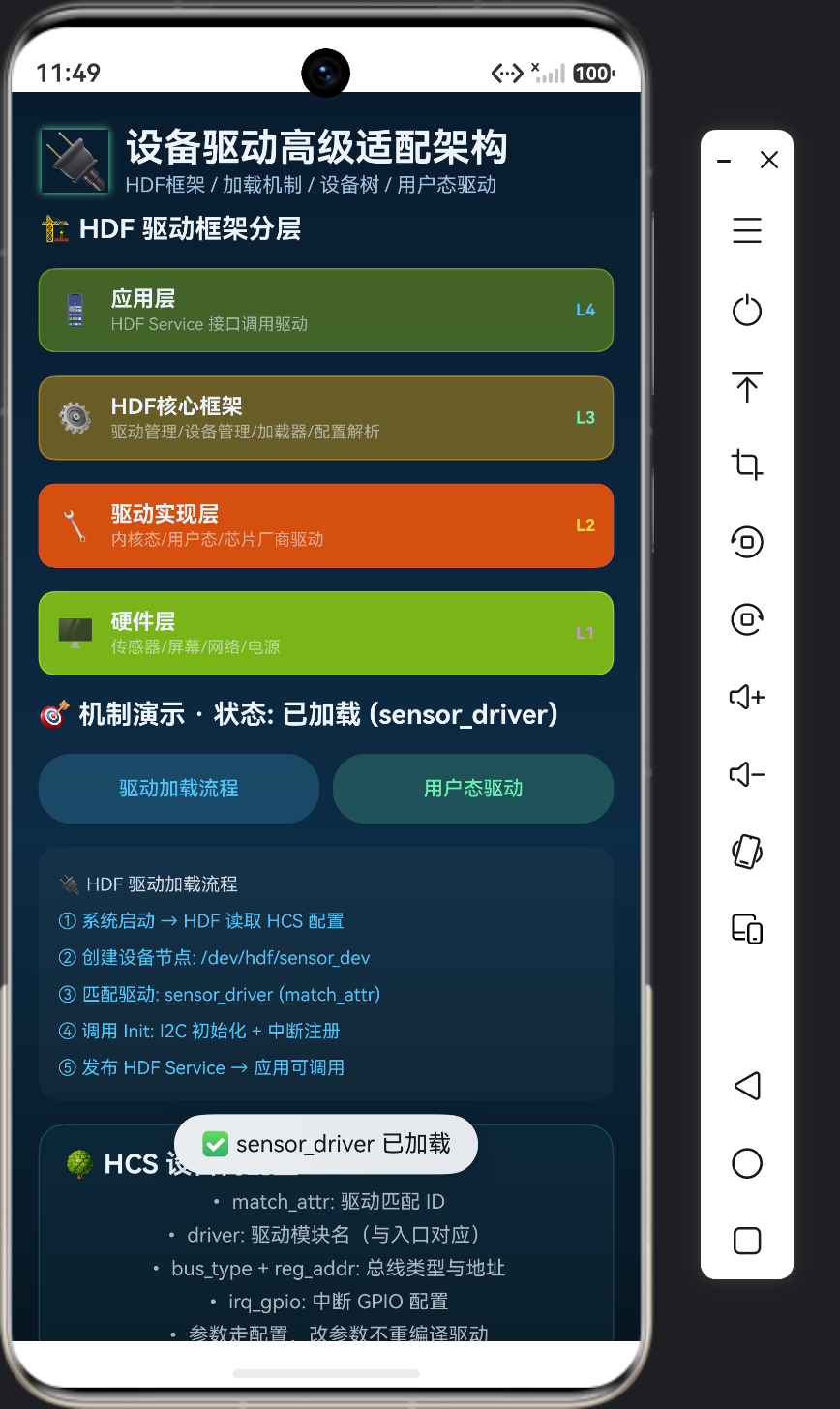

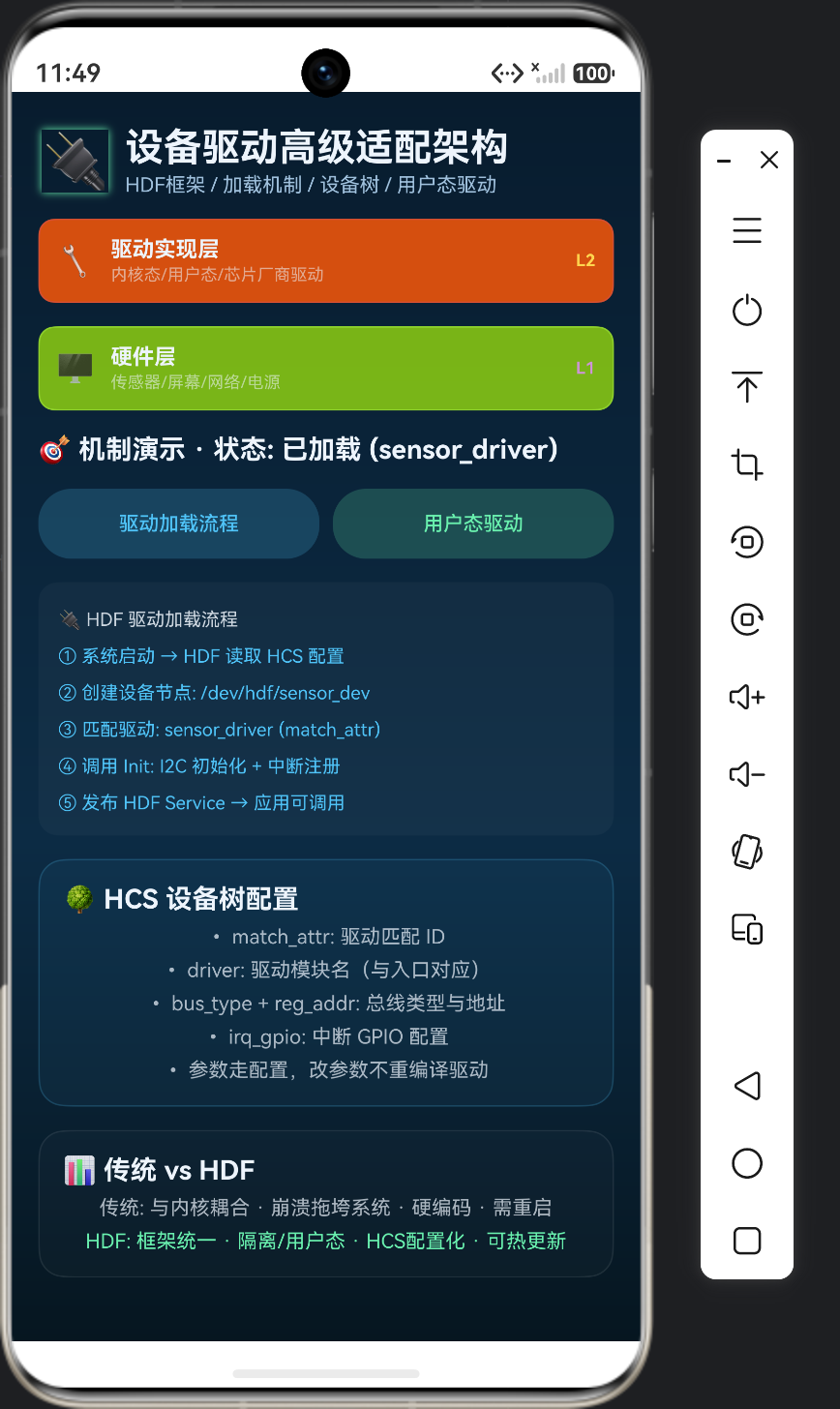

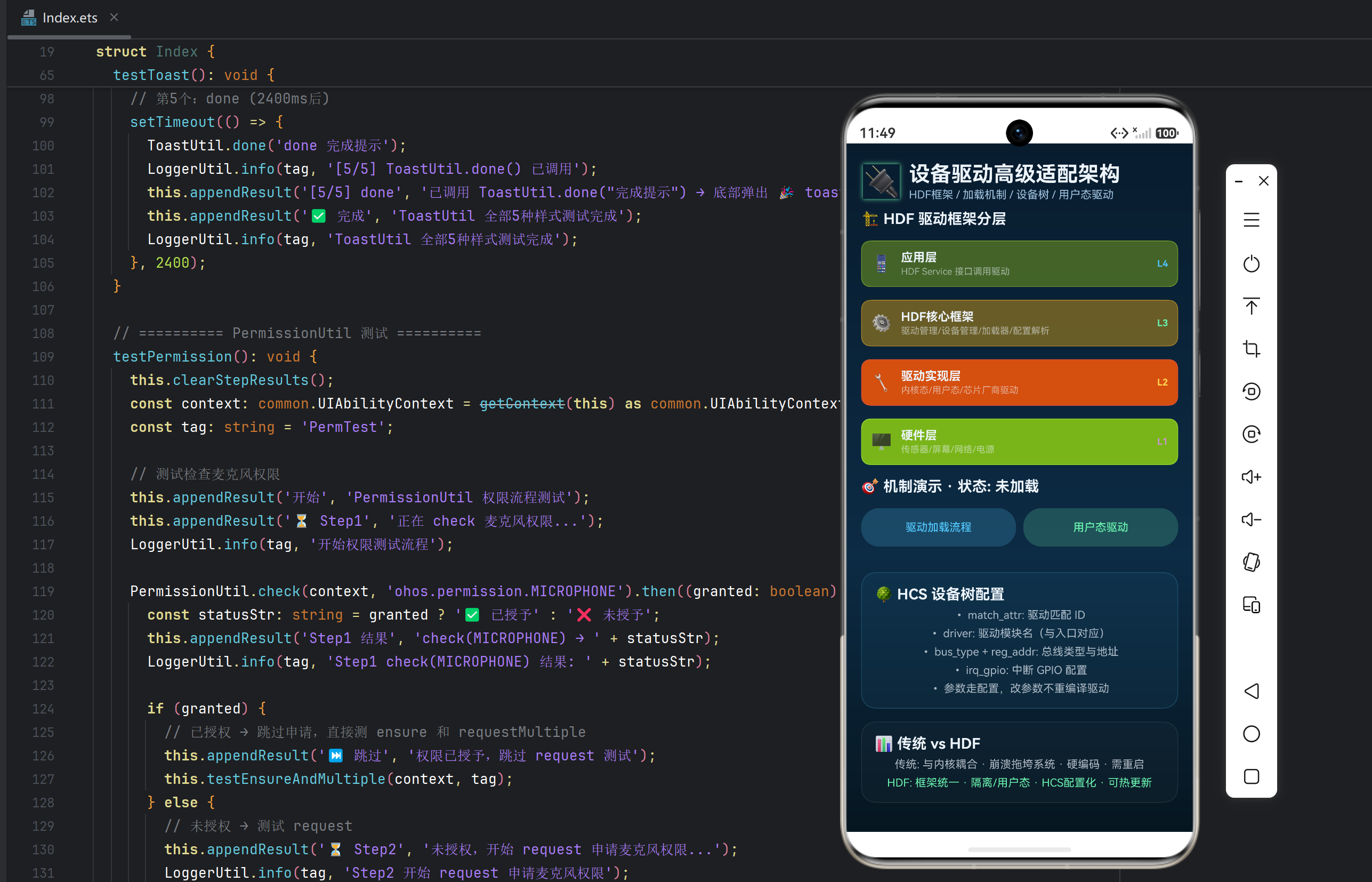

4.2 完整示例：驱动适配流程演示

@Entry
@ComponentV2
struct HdfDriverDemo {
  @Local logs: string[] = [];
  @Local driverState: string = '未加载';

  private runLoadFlow(): void {
    this.logs = [];
    this.driverState = '加载中';
    this.log('🔌 HDF 驱动加载流程');
    this.log('① 系统启动 → HDF 读取 HCS 配置');
    this.log('② 创建设备节点: /dev/hdf/sensor_dev');
    this.log('③ 匹配驱动: sensor_driver (match_attr)');
    this.log('④ 调用 Init: I2C 初始化 + 中断注册');
    this.log('⑤ 发布 HDF Service → 应用可调用');
    this.driverState = '已加载 (sensor_driver)';
  }

  private runUserDriver(): void {
    this.logs = [];
    this.log('🧩 用户态驱动迁移');
    this.log('传统: 驱动全在内核态 → 崩溃拖垮系统');
    this.log('HDF: 内核只留最小访问接口');
    this.log('  → 传感器算法/滤波/上报移到用户态');
    this.log('优势:');
    this.log('  ✅ 驱动崩溃不影响系统');
    this.log('  ✅ 可热更新（无需重启）');
    this.log('  ✅ 开发调试用普通工具');
    this.log('代价: 系统调用开销略增（可接受）');
  }

  build() {
    Column({ space: 12 }) {
      Text('🔌 HDF 设备驱动架构').fontSize(20).fontWeight(FontWeight.Bold)
      Text('状态: ' + this.driverState).fontSize(13).fontColor('#4FC3F7')

      Row({ space: 8 }) {
        Button('驱动加载流程').layoutWeight(1).height(40).fontSize(12)
          .onClick(() => this.runLoadFlow())
        Button('用户态驱动').layoutWeight(1).height(40).fontSize(12)
          .onClick(() => this.runUserDriver())
      }
      .width('100%')

      Scroll() {
        Column() {
          ForEach(this.logs, (l: string) => {
            Text(l).fontSize(11).lineHeight(18).fontColor('rgba(255,255,255,0.8)').width('100%')
          }, (l: string, i: number) => l + i)
        }.width('100%')
      }
      .layoutWeight(1).width('100%').scrollBar(BarState.Off)
    }
    .width('100%').height('100%').padding(16)
    .backgroundColor('#0D1B2A')
  }
}

4.3 驱动架构对比表

维度	传统驱动	HDF 驱动
架构	与内核耦合	框架统一
崩溃影响	拖垮系统	隔离/用户态
配置	硬编码	HCS 配置化
更新	需重启	可热更新
开发	内核开发	内核/用户态可选

五、问题排查与性能优化

问题	原因	解决
设备节点不创建	HCS 配置错误	检查 match_attr
驱动加载失败	Init 返回错误	查看 HDF 日志
数据读取错误	寄存器地址错	对照芯片手册
中断频繁触发	未清中断标志	中断处理清标志
驱动崩溃	空指针/越界	用户态驱动迁移
热插拔失效	未注册热插拔回调	设备事件注册

5.1 驱动优化要点

1. 中断处理快进快出（上半部只标记）
2. 批量 DMA 代替逐字节 IO（吞吐提升）
3. 非关键驱动用户态化（稳定性 + 可更新）
4. 电源管理: 空闲时设备挂起（省电）
5. 配置化驱动: 参数走 HCS，改参数不重编译

六、高阶总结与最佳实践

1. 框架统一：所有驱动走 HDF，风格一致、可维护。
2. 配置驱动分离：硬件参数写 HCS 配置，驱动代码不硬编码。
3. 用户态优先：能用户态就不内核态，稳定性与可更新性双赢。
4. 生命周期管理：Init/Release 配对，热插拔正确处理。
5. 服务化暴露：驱动能力通过 HDF Service 发布，应用统一调用。

一句话记住：HDF 驱动 = 配置化声明（HCS 设备树）+ 统一加载（匹配 Init）+ 服务化暴露（HDF Service）+ 用户态可选（稳定可更新）——让驱动开发从"内核黑客"变成"框架填表"。

对应 Demo 文件：entry/src/main/ets/pages/HdfDriverDemo.ets
