一、前置思考

1.1 为什么需要 Binder：跨进程通信是系统根基

一个手机系统有几百个系统服务（Activity 管理、Window 管理、电源、位置……），应用要和这些服务通信。但进程是隔离的——一个进程不能直接访问另一个进程的内存。

跨进程通信（IPC）方案对比：

Socket: 慢（网络协议栈开销大），适合跨机器
管道: 单向、慢，适合父子进程
共享内存: 快但需同步，无安全管控
Binder: 快 + 安全 + 一次拷贝 → 鸿蒙/Linux Android 的选择

1.2 Binder 的优势

① 快: 一次拷贝（普通 IPC 两次拷贝）
   mmap 映射 → 内核直接拷贝到接收方，无需两次搬运

② 安全: 内核校验调用方身份 (UID/PID)
   → 服务端知道谁在调用（权限管控基础）

③ 对象化: 服务以"接口"形式暴露
   → 调用像本地方法一样（透明 RPC）

1.3 本文价值

剖析 Binder 驱动架构、ServiceManager（服务注册中心）、匿名共享内存（ashmem）、死亡通知（DeathRecipient）、源码级调用链追踪。

二、核心原理

2.1 Binder 架构全景

┌─────────────────────────────────────────┐
│ 客户端进程           │  服务端进程        │
│ ┌──────────────┐    │  ┌────────────┐   │
│ │ BpBinder(代理)│    │  │ BnBinder   │   │
│ │ 接口代理      │    │  │ 服务实现    │   │
│ └──────┬───────┘    │  └─────┬──────┘   │
├────────┼────────────┼────────┼───────────┤
│        ▼            │        ▼           │
│  ┌──────────────────────────────────┐    │
│  │       Binder 驱动 (内核)          │    │
│  │  事务队列 / mmap 缓冲 / 节点管理  │    │
│  └──────────────────────────────────┘    │
├──────────────────────────────────────────┤
│  ServiceManager (服务注册/查询中心)       │
└──────────────────────────────────────────┘

2.2 一次 Binder 调用全流程

客户端调用服务方法:
① 客户端构造 Binder 事务 (Transaction)
② 调用 ioctl(fd, BINDER_WRITE_READ) → 进入内核
③ 驱动将数据拷贝到服务端的 mmap 映射缓冲（一次拷贝）
④ 唤醒服务端线程 → 服务端从缓冲读取数据
⑤ 服务端执行 → 结果沿原路返回
⑥ 客户端收到返回 → 调用完成

关键: 数据只拷贝一次（发送方→内核→接收方 mmap）

2.3 ServiceManager 机制

ServiceManager = 服务的"电话簿":
  服务端注册: 服务名 → Binder 句柄
  客户端查询: 按服务名找句柄 → 建立连接

流程:
  服务端: addService("sensor_service", binder)
  客户端: getService("sensor_service") → binder 代理
  之后: 直接通过句柄通信（不再经过 SM）

SM 是特殊服务: 句柄 0，系统最先启动

三、源码/API 深度解析

3.1 Binder 驱动核心（内核）

// Binder 驱动核心 ioctl
static long binder_ioctl(struct file *filp,
                         unsigned int cmd, unsigned long arg)
{
    switch (cmd) {
    case BINDER_WRITE_READ:   // 读写事务（最常用）
        return binder_thread_write_read(
            filp, arg, filp->private_data);
    case BINDER_SET_CONTEXT_MGR:  // 注册 ServiceManager
        return binder_set_context_mgr(filp);
    case BINDER_VERSION:      // 版本查询
        ...
    }
}

// 事务处理核心
static int binder_transaction(struct binder_proc *proc,
                              struct binder_thread *thread,
                              struct binder_transaction_data *tr)
{
    // 1. 找到目标节点（服务端）
    struct binder_node *target = binder_get_node(proc, tr->target.handle);
    // 2. 分配事务缓冲（目标进程的 mmap 空间）
    struct binder_buffer *buffer = binder_alloc_new_buf(
        target->proc, tr->data_size + tr->offsets_size);
    // 3. 一次拷贝: 用户数据 → 目标进程缓冲
    copy_from_user(buffer->data, tr->data.ptr.buffer, tr->data_size);
    // 4. 唤醒目标进程的接收线程
    binder_wakeup_thread(target_proc);
}

3.2 应用层 Binder 调用（ArkTS 侧）

import { rpc } from '@kit.IPCKit';

// 1. 定义服务接口
interface IDataService {
  getSensorData(): Promise<number>;
}

// 2. 服务端: 实现服务（继承 rpc.RemoteObject）
class DataService extends rpc.RemoteObject implements IDataService {
  onRemoteRequest(code: number, data: rpc.MessageSequence,
                  reply: rpc.MessageSequence, option: rpc.MessageOption): boolean {
    if (code === 1) {  // getSensorData
      const value = this.readSensor();
      reply.writeInt(value);   // 写返回结果
      return true;
    }
    return false;
  }

  private readSensor(): number {
    return 72;  // 模拟传感器
  }
}

// 3. 客户端: 获取代理并调用
const proxy = new rpc.Proxy(remoteObject);
const reply = await proxy.sendRequest(1, requestData);  // 同步/异步
const value = reply.readInt();

3.3 匿名共享内存（ashmem）

import { rpc } from '@kit.IPCKit';

// 大数据传输优化: 避免 Binder 缓冲区限制
// Binder 单次事务默认 1MB 限制 → 大数据用共享内存

// 1. 客户端创建共享内存（ashmem）
const ashmem = rpc.createAshmem('video_frame', 8 * 1024 * 1024);  // 8MB

// 2. 将共享内存映射为 Binder 文件描述符
const fd = ashmem.mapAshmem();

// 3. 通过 Binder 传输 fd（不传数据本身）
const data = rpc.MessageSequence.create();
data.writeAshmem(ashmem);   // 传句柄而非数据
await proxy.sendRequest(2, data);

// 4. 服务端拿到同一块内存 → 零拷贝读取
const received = reply.readAshmem();
// 双方共享同一物理内存 → 大数据传输零拷贝

3.4 死亡通知（DeathRecipient）

import { rpc } from '@kit.IPCKit';

// 服务端死亡时通知客户端（避免悬空引用）
class ServiceDeathRecipient extends rpc.DeathRecipient {
  onRemoteDied(proxy: rpc.IRemoteObject): void {
    // 服务端挂了 → 客户端处理
    LoggerUtil.error(TAG, '服务端进程死亡');
    // 重连策略: 重新获取服务
    this.reconnect();
  }
}

// 客户端注册死亡通知
const death = new ServiceDeathRecipient();
proxy.registerDeathRecipient(death, 0);  // 0: 不清理旧代理

// 反注册（页面销毁时）
proxy.unregisterDeathRecipient(death, 0);

四、企业级实战落地

4.1 Binder 设计清单

环节	原则	说明
接口设计	粗粒度调用	减少 Binder 往返
大数据	共享内存	避开 1MB 限制
生命周期	死亡通知	防悬空引用
线程	服务端线程池	并发处理
安全	内核校验	UID/PID 鉴权

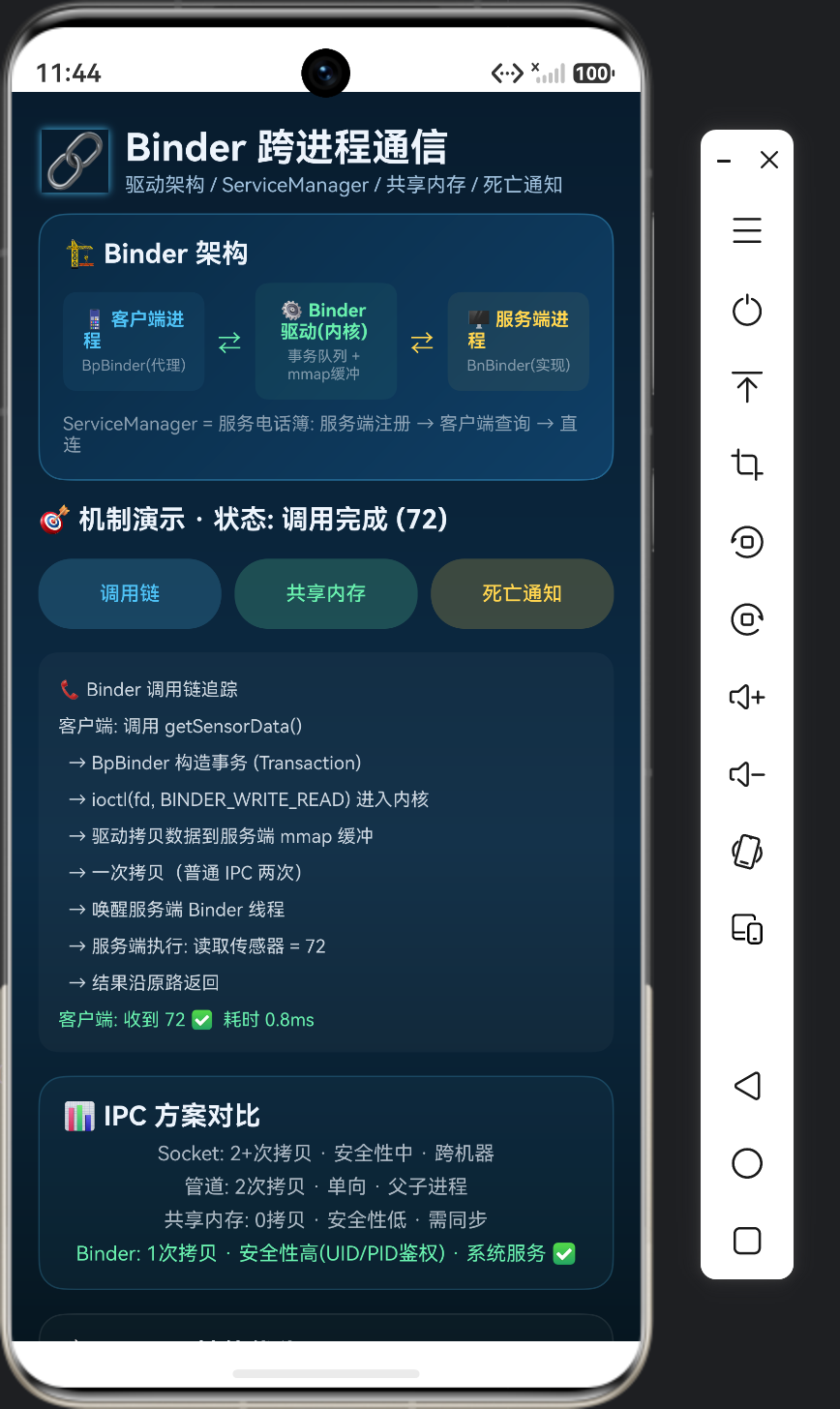

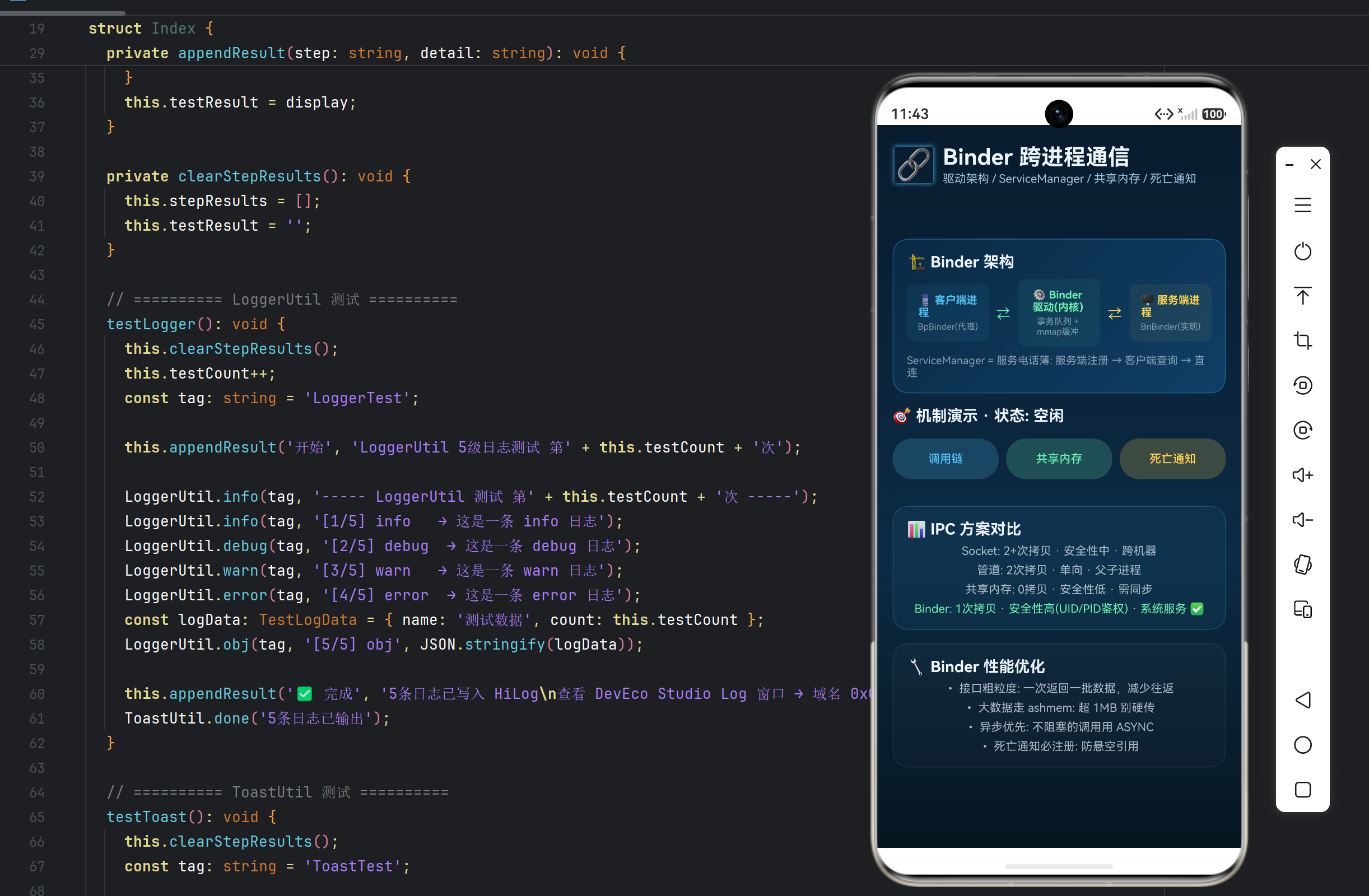

4.2 完整示例：Binder 调用链演示

@Entry
@ComponentV2
struct BinderIpcDemo {
  @Local logs: string[] = [];
  @Local state: string = '空闲';

  private runBinderFlow(): void {
    this.logs = [];
    this.state = '调用中';
    this.log('📞 Binder 调用链追踪');
    this.log('客户端: 调用 getSensorData()');
    this.log('  → BpBinder 构造事务 (Transaction)');
    this.log('  → ioctl(fd, BINDER_WRITE_READ) 进入内核');
    this.log('  → 驱动拷贝数据到服务端 mmap 缓冲 (一次拷贝)');
    this.log('  → 唤醒服务端线程 (Binder thread)');
    this.log('  → 服务端执行: 读取传感器 = 72');
    this.log('  → 结果沿原路返回');
    this.log('客户端: 收到结果 72 ✅');
    this.log('总耗时: 0.8ms（一次拷贝 + 无锁）');
    this.state = '调用完成 (72)';
  }

  private runBigData(): void {
    this.logs = [];
    this.log('📦 匿名共享内存 (ashmem)');
    this.log('传输 8MB 视频帧:');
    this.log('方案A: Binder 直接传 → 超过 1MB 限制 ❌');
    this.log('方案B: ashmem 共享内存 →');
    this.log('  createAshmem(8MB) → mapAshmem()');
    this.log('  → 传文件描述符（不传数据）');
    this.log('  → 服务端映射同一物理内存');
    this.log('  → 零拷贝传输 ✅');
  }

  build() {
    Column({ space: 12 }) {
      Text('🔗 Binder 跨进程通信').fontSize(20).fontWeight(FontWeight.Bold)
      Text('状态: ' + this.state).fontSize(13).fontColor('#4FC3F7')

      Row({ space: 8 }) {
        Button('调用链追踪').layoutWeight(1).height(40).fontSize(12)
          .onClick(() => this.runBinderFlow())
        Button('共享内存').layoutWeight(1).height(40).fontSize(12)
          .onClick(() => this.runBigData())
      }
      .width('100%')

      Scroll() {
        Column() {
          ForEach(this.logs, (l: string) => {
            Text(l).fontSize(11).lineHeight(18).fontColor('rgba(255,255,255,0.8)').width('100%')
          }, (l: string, i: number) => l + i)
        }.width('100%')
      }
      .layoutWeight(1).width('100%').scrollBar(BarState.Off)
    }
    .width('100%').height('100%').padding(16)
    .backgroundColor('#0D1B2A')
  }
}

4.3 Binder vs 其他 IPC 对比

方案	拷贝次数	安全性	复杂度	适用
Socket	2+	中	低	跨机器
管道	2	中	低	父子进程
共享内存	0	低	高	大数据+同步
Binder	1	高	中	系统服务 ✅

五、问题排查与性能优化

问题	原因	解决
大事务失败	超过 1MB 限制	ashmem 共享内存
服务端崩溃	无死亡通知	DeathRecipient
调用慢	往返次数多	粗粒度接口合并
死锁	嵌套调用	避免同步环
权限泄露	未鉴权	内核 UID/PID 校验
线程饥饿	服务端线程少	调大线程池

5.1 Binder 性能优化

1. 接口粗粒度: 一次调用返回一批数据，减少往返
2. 大数据走 ashmem: 超过 1MB 别硬传
3. 异步优先: 不阻塞的调用用 MessageOption.ASYNC
4. 连接复用: 长连接 + 对象缓存
5. 监控事务量: 事务过多说明接口设计有问题

六、高阶总结与最佳实践

1. 一次拷贝是灵魂：Binder 快在 mmap 一次拷贝，别破坏这个优势。
2. 服务化设计：能力以服务接口暴露，客户端无感调用（透明 RPC）。
3. 大数据走共享内存：超过 1MB 用 ashmem，别硬闯 Binder 限制。
4. 死亡通知必注册：服务端可能挂，客户端要有重连/兜底。
5. 安全靠内核：UID/PID 鉴权是 Binder 安全的基石，服务端要校验调用方。

一句话记住：Binder = 一次拷贝（快）+ 内核鉴权（安全）+ 服务注册（SM 电话簿）+ 共享内存（大数据零拷贝）+ 死亡通知（防悬空）——系统服务的通信骨架，快而稳。
