鸿蒙 ArkTS 布局实战：Grid + scrollBar 大型网格滚动——海量数据的网格化浏览之道

本文基于 HarmonyOS NEXT 6.1.1（API 24）与 DevEco Studio 开发环境，以一个可直接运行的 ArkTS 示例应用为载体，深入讲解鸿蒙原生布局体系中"Grid + scrollBar 滚动条布局"的完整用法：从"整页滚动与容器内滚动"的本质区别、固定 height 的布局哲学，到滚动条的显隐控制与编程式滚动，再到一个 48 件商品的大型网格的真实落地实现，并给出全部可运行代码与详细中文注释。

引言：当数据量突破一屏，滚动就成了刚需
环境准备：DevEco Studio 与工程创建
布局选型：整页滚动，还是网格内部滚动？
Grid 核心概念回顾：columnsTemplate、fr 单位与 GridItem
核心技术点一：固定 height——网格内部滚动的开关
核心技术点二：scrollBar——滚动条的显隐与样式控制
核心技术点三：Scroller 控制器——编程式滚动
实战解析：大型商品网格的数据模型与动态生成
页面构建详解：从卡片组件到完整布局
完整代码清单
页面注册与运行效果
进阶话题：性能优化与 LazyForEach 懒加载
总结

一、引言：当数据量突破一屏，滚动就成了刚需

上一篇文章我们聊了 Grid 固定列数网格，用 columnsTemplate('1fr 1fr 1fr') 一行代码就让 9 件商品整整齐齐地排成了 3 列。然而真实的业务场景远没有这么温柔——打开一个电商 App，商品可能是几百件、几千件；打开日历应用，一整年的日期需要从上到下逐月浏览。当数据量突破一屏，滚动就成了刚需。

那么问题来了：滚动该怎么做？

方案 A：整个页面用 Scroll 组件包起来，所有内容一起上下滚动；
方案 B：页面保持不动，只有网格区域自己内部滚动，滚动条出现在网格右侧指示位置。

本文要讲的就是方案 B 的实现——Grid + scrollBar 滚动条布局，核心是三个关键词：

Grid：高性能网格容器，负责分列排布海量数据；
scrollBar：滚动条属性，让用户"看见"自己滚到了哪里；
height：固定高度，这是 Grid 进入"内部滚动"的前提。

三者缺一不可、各司其职，而且这套规律不仅适用于 Grid，同样适用于 List、Scroll 等所有可滚动容器。

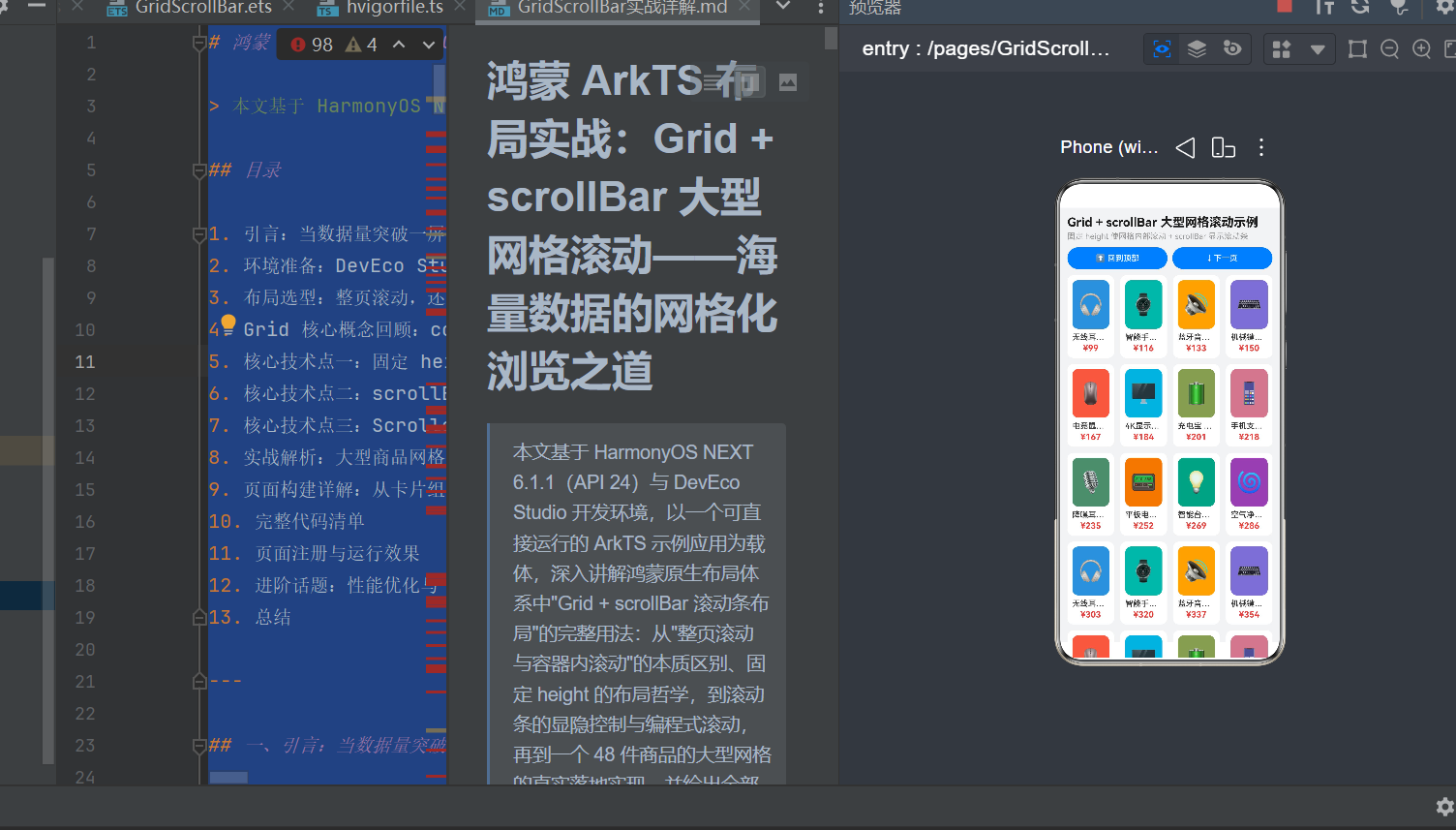

在动手之前，先来看一眼示例应用最终的样子：4 列大型商品网格，48 件商品在固定高度的区域内上下滚动，右侧一条蓝色细滚动条随滚动浮现又淡出；顶部有"回到顶部"和"下一页"两个按钮，点击即可编程式操控网格滚动。整份代码不过两百行，但蕴含的布局思想足以应对绝大多数大型列表场景。

二、环境准备：DevEco Studio 与工程创建

在写代码之前，先把开发环境捋清楚。本文示例基于以下环境：

项目	版本 / 说明
操作系统	Windows 10/11 及以上
开发工具	DevEco Studio（HarmonyOS NEXT 版本）
SDK	HarmonyOS NEXT 6.1.1（API 24）
开发语言	ArkTS（TypeScript 的鸿蒙超集）
应用模型	Stage 模型
目标设备	手机 / 平板（横竖屏均可）

Step 1：创建工程

打开 DevEco Studio，依次选择 File → New → Create Project，在模板列表中选择 Empty Ability（空工程模板），填写工程名称（例如 GridScrollDemo）、包名与保存路径，点击 Finish 完成创建。创建完成后，工程会自动生成一个标准的 Stage 模型骨架，与本文相关的主要目录如下：

GridScrollDemo/
├── AppScope/                       # 应用级配置
├── entry/
│   └── src/
│       └── main/
│           ├── ets/
│           │   ├── entryability/   # 入口 Ability
│           │   └── pages/          # 页面目录（我们在这里写页面）
│           ├── resources/          # 资源目录
│           └── module.json5        # 模块配置
└── build-profile.json5             # 工程构建配置

Step 2：确认 SDK 与 API 版本

打开工程根目录的 build-profile.json5，确认 compatibleSdkVersion 与 targetSdkVersion 与 HarmonyOS NEXT 6.1.1（API 24）相匹配。不同的 API 版本决定了 ArkUI 组件的可用属性集合，本文用到的 columnsTemplate、scrollBar、scrollBarWidth、scrollBarColor、edgeEffect 以及 scrollToIndex / scrollPage 等 API 在 API 24 上均已稳定支持。

Step 3：规划页面文件

默认工程会在 entry/src/main/ets/pages/ 下生成 Index.ets 作为首页。我们新建独立的 GridScrollBar.ets 承载示例代码，稍后注册到 main_pages.json 中，与默认首页并存，便于对比学习。

三、布局选型：整页滚动，还是网格内部滚动？

这是很多初学者接触大型列表时的第一个困惑。先从用户视角对比两种方案的体验差异。

3.1 方案 A：整页滚动（外层 Scroll 包裹）

上一篇文章的示例就是这种结构：最外层一个 Scroll，里面装标题、说明文字、若干个 Grid，所有内容作为一个整体上下滑动。

// 方案 A 示意：整页滚动
Scroll() {
  Column() {
    Text('页面标题')              // 标题跟着滚动
    Grid() { /* 商品网格 */ }    // 网格跟着滚动
  }
}
.height('100%')

这种方案的优点是结构简单、心智负担小，整个页面就是一个"长文档"，适合内容总量不大、页面结构固定的页面。但短板有二：

导航区无法固定：顶部操作按钮（比如"回到顶部"）会随内容一并滚出屏幕；
滚动状态全局化：多块独立数据共用一个滚动条，无法单独感知某块数据的滚动进度。

3.2 方案 B：容器内部滚动（Grid + scrollBar + height）

方案 B 的思路恰好相反：页面本身不动，让数据量最大的那块网格区域在固定高度内自己滚动。

// 方案 B 示意：网格内部滚动
Column() {
  Row() { /* 固定在顶部的操作栏，不随网格滚动 */ }
  Grid() { /* 48 件商品，超高后在内部滚动 */ }
    .height('88%')               // 关键：固定高度，高度封顶
    .scrollBar(BarState.Auto)    // 滚动条自动显隐
}
.height('100%')

这种方案的优势非常明显：

操作区常驻：“回到顶部”"下一页"等按钮固定在顶部，无论网格滚到哪里都可以随时操作；
滚动条可感知：滚动条贴着网格区域右侧显示，用户一眼就能看出"这块网格总共多长、我看到了百分之几"；
互不干扰：页面可以有多个独立滚动的区域，各自拥有独立的滚动条和滚动进度。

在真实的鸿蒙应用里，方案 B 才是主流——朋友圈的图片九宫格、手机相册的缩略图墙、电商的分类商品列表、日历的年视图，几乎都是"固定高度的容器 + 内部滚动"的形态。

3.3 一句话总结选型原则

内容少、结构简单 → 整页滚动；数据量大、需要操作区常驻或进度可见 → 容器内部滚动。

本文的示例应用选用方案 B，核心代码只有三行属性，却解决了大型网格浏览的全部痛点：

.height('88%')               // 1. 固定高度：触发内部滚动
.scrollBar(BarState.Auto)    // 2. 滚动条：指示浏览位置
.edgeEffect(EdgeEffect.Spring) // 3. 边缘回弹：提升手感

四、Grid 核心概念回顾：columnsTemplate、fr 单位与 GridItem

在进入新布局之前，先把 Grid 的基础概念快速过一遍。上一篇文章已经详细讲过，这里做一次精简回顾，作为新内容的地基。

4.1 Grid 是什么

Grid 是 ArkUI 的高性能网格布局容器：按列模板把可用宽度切分成若干等宽或不等宽的列，子组件依次放入网格单元，排列不下时自动换行。它内部复用了 List 的懒加载与滚动机制，数据量再大也能流畅滚动。

4.2 columnsTemplate：声明列模板

columnsTemplate 是 Grid 最核心的属性，它用字符串声明列的划分方式：

.columnsTemplate('1fr 1fr 1fr 1fr')   // 4 列，等宽
.columnsTemplate('1fr 2fr 1fr')       // 3 列，中间列是两侧的 2 倍
.columnsTemplate('repeat(4, 1fr)')    // 4 列，等宽（repeat 语法）

其中 fr 是比例单位，表示"按比例瓜分剩余宽度"。'1fr 1fr 1fr 1fr' 即把容器宽度平均分成 4 份，每列占一份。

4.3 GridItem：网格单元

Grid 的直接子组件只能是 GridItem，每个 GridItem 占据一个网格单元。我们平时写的卡片内容（商品图、名称、价格）都要包在 GridItem 里：

Grid() {
  ForEach(this.goodsList, (item: GridGoods) => {
    GridItem() {
      // 网格单元内放置商品卡片
      this.GoodsCard(item)
    }
  }, (item: GridGoods) => item.id.toString())
}

4.4 columnsGap / rowsGap：行列间距

.columnsGap(10)   // 列间距 10vp
.rowsGap(10)      // 行间距 10vp

这两行属性让网格单元之间留出呼吸感，避免卡片挤在一起。间距单位是 vp（虚拟像素），它是鸿蒙的响应式长度单位，会自动适配不同屏幕密度。

至此，网格的"形状"已经确定：4 列、等宽、间距 10vp。接下来我们正式进入本文的核心——如何让这个网格在固定高度内滚动，并让滚动条向用户"汇报"位置。

五、核心技术点一：固定 height——网格内部滚动的开关

如果只能从本文记住一句话，那就是这一句：Grid 是否产生内部滚动，取决于它的高度是否封顶。这是理解整个布局方式的钥匙。

5.1 高度 auto：随内容撑开，永不滚动

先看一个反例。如果把 Grid 的高度设为 'auto'（不设置 height 时的默认行为）：

Grid() {
  ForEach(this.goodsList, (item: GridGoods) => {
    GridItem() { this.GoodsCard(item) }
  })
}
.columnsTemplate('1fr 1fr 1fr 1fr')
.width('100%')
.height('auto')          // ← 高度随内容自适应
.scrollBar(BarState.Auto)

此时 Grid 的行为是：把所有网格单元全部排布出来，Grid 的总高度 = 所有行的高度之和。48 件商品 4 列排 12 行，总高度远超一屏，于是——

Grid 自身不会滚动，因为它"没有可滚动的空间"——它的高度本身就等于全部内容的高度；
超出屏幕的部分会被裁切掉，或者把外层容器顶出屏幕，用户根本看不到后面的商品；
scrollBar 属性形同虚设，因为根本没有滚动发生，自然没有滚动条。

这正是初学者最容易踩的坑：写了 scrollBar(BarState.Auto)，却忘记给高度，结果滚动条死活不出现，还以为是 API 写错了。

5.2 高度固定：高度封顶，滚动发生

现在把高度改成固定值：

.height('88%')    // 网格高度封顶为容器剩余空间的 88%

一瞬间局面就反转了：Grid 的可用高度被锁死在一个固定值，而内容（12 行网格单元）的总高度远超这个值——内容与容器之间出现了"高度差"，这个高度差就是 Grid 内部滚动的驱动源。Grid 内部维护一个滚动视口，用户滑动浏览到的永远是"总内容的一个窗口"。

用一张表来总结这个开关的本质：

高度设置	表现	是否内部滚动	滚动条是否有意义
`'auto'` / 不设置	高度随内容撑开，超出部分不可见	否	无
固定 vp（如 `400`）	高度锁死为 400vp，内容超高	是	有
百分比（如 `'88%'`）	高度 = 容器高度的 88%，内容超高	是	有

5.3 为什么本例用 ‘88%’ 而不是具体数值

示例页面是一个 Column：顶部是标题区与操作栏，剩下的空间全部留给网格。如果写死 height(600)，屏幕矮时网格会顶出底部，屏幕高时又留出大片空白；用百分比 '88%' 让网格"吃掉"剩余空间的 88%，无论屏幕多高多矮都能自适应铺满——这正是响应式布局的基本功。

为什么不直接用 100%？因为 Column 里除了网格还有其他内容（标题、按钮、底部留白），网格占满后它们就无处安放了。留出 12% 给其他元素，既不溢出，又最大化网格可视区域。

5.4 高度与滚动方向的关系

height 管的是纵向滚动（上下滑动）。Grid 同样支持横向滚动：用 rowsTemplate 声明行模板并固定 width 即可。本文聚焦纵向，但"固定主轴尺寸 → 触发内部滚动"的规律完全一致，一通百通。

六、核心技术点二：scrollBar——滚动条的显隐与样式控制

滚动已经发生了，但用户怎么知道"自己滚到了哪里、还有多少没看完"？这就轮到 scrollBar 登场。它是本布局方式最直观的"门面"，也是让大型网格滚动体验专业化的关键。

6.1 BarState：三种滚动条状态

scrollBar() 接受一个 BarState 枚举值，共三档：

.scrollBar(BarState.Auto)   // 自动：滚动时出现，停止后淡出
.scrollBar(BarState.On)     // 常显：始终显示滚动条
.scrollBar(BarState.Off)    // 隐藏：永不显示（滚动仍然可用）

状态	显示时机	典型场景
`BarState.Auto`	用户滚动时出现，停止约 1 秒后淡出	绝大多数列表 / 网格，本文示例
`BarState.On`	始终常驻	数据量极大、需要随时感知位置的场景（如代码编辑器、股票列表）
`BarState.Off`	从不显示	视觉纯净、滚动条会干扰内容观感的场景（如瀑布流图片墙）

示例应用选用 BarState.Auto：平时滚动条隐藏，不遮挡商品卡片；一旦手指滑动，一条细长的滚动条立即在网格右侧浮现，滚动停止后缓缓淡出。这种"用时现身、闲时隐身"的交互，正是鸿蒙系统级组件的一致体验。

6.2 scrollBarWidth：滚动条宽度

默认滚动条只有 4vp 宽，在示例中我们加宽到 6vp，让它在演示时更醒目：

.scrollBarWidth(6)   // 滚动条宽度 6vp（默认 4vp）

宽度单位同样是 vp。正式产品一般保持默认或略加宽即可——过宽挤占内容区域，过窄难以点按拖拽。

6.3 scrollBarColor：滚动条颜色

滚动条默认是半透明的系统灰。示例中我们将其染成品牌蓝，与页面主色呼应：

.scrollBarColor('#4A90D9')   // 滚动条颜色：品牌蓝

颜色可以传十六进制字符串，也可以传资源引用 $r('app.color.xxx')。在实际项目中，建议把颜色收敛到资源文件统一管理，便于主题换肤。

6.4 滚动条与 edgeEffect 的配合

滚动条解决了"位置可见"，edgeEffect 则解决"边界手感"。示例中的一行：

.edgeEffect(EdgeEffect.Spring)   // 边缘回弹效果

当网格滚到顶部或底部继续拖拽时，内容会像弹簧一样被拉出再弹回，而不是生硬地撞墙。它和滚动条一样，是"专业滚动体验"的重要组成部分——用户高频滚动时，两者的配合直接决定应用质感。

6.5 一个完整的滚动条配置串

把上面的属性串起来，就是示例应用中 Grid 的滚动配置：

Grid(this.scroller) {
  // ...GridItem 内容...
}
.columnsTemplate('1fr 1fr 1fr 1fr')   // 4 列等宽
.columnsGap(10)                        // 列间距
.rowsGap(10)                           // 行间距
.width('100%')                         // 宽度铺满
.height('88%')                         // 高度封顶 → 触发内部滚动
.scrollBar(BarState.Auto)              // 滚动条自动显隐
.scrollBarWidth(6)                     // 滚动条宽度
.scrollBarColor('#4A90D9')             // 滚动条颜色
.edgeEffect(EdgeEffect.Spring)         // 边缘回弹

注意第一行的 Grid(this.scroller)——括号里传入的是一个滚动控制器。它正是下一章的主角：Scroller。

七、核心技术点三：Scroller 控制器——编程式滚动

滚动条让用户能"手动"滚动，但有些场景需要程序主动控制滚动——比如点"回到顶部"一键复位、点"下一页"整屏翻页、浏览完一轮后自动跳回开头。这时就要用到 Scroller。

7.1 创建控制器并与 Grid 绑定

Scroller 是 ArkUI 提供的滚动控制器类，用法分两步。第一步，在组件中声明一个控制器实例：

@Entry
@Component
struct GridScrollBar {
  // 网格控制器：用于编程式滚动（回到顶部、翻页）
  private scroller: Scroller = new Scroller();

  build() {
    // 第二步：把控制器传入 Grid 构造参数，建立绑定关系
    Grid(this.scroller) {
      // ...
    }
  }
}

Grid(this.scroller) 的构造函数签名，让控制器与网格建立了唯一绑定——之后调用 scroller 的任何滚动方法，操作的都是这个网格。

7.2 scrollToIndex：滚动到指定索引

scrollToIndex(index) 让网格直接滚动到指定索引的网格单元处：

// 回到顶部：滚动到第 0 个网格单元
Button('⬆ 回到顶部')
  .onClick(() => {
    this.scroller.scrollToIndex(0);
  })

在 48 件商品的网格中，用户可能已经滑到了第 40 件，点一下"回到顶部"即可滚回第一件。该方法还支持 smooth 参数：true 平滑滚动，false 直接跳转，示例默认平滑模式。

7.3 scrollPage：按页翻动

scrollPage 按"一屏"为单位翻动，配合"下一页"按钮使用：

// 翻到下一页：scrollPage({ next: true })
Button('⤓ 下一页')
  .onClick(() => {
    this.scroller.scrollPage({ next: true });
  })

参数 { next: true } 向下滚一屏，{ next: false } 向上滚一屏。这个 API 非常适合阅读器翻页、相册分页浏览等场景。

7.4 控制器的完整用法清单

Scroller 的常用方法不止这两个，这里一并列出，方便按需取用：

this.scroller.scrollToIndex(0);                 // 滚动到指定索引（本例：回到顶部）
this.scroller.scrollPage({ next: true });       // 向下翻一屏
this.scroller.scrollEdge(Edge.Top);             // 滚动到顶部边缘
this.scroller.scrollEdge(Edge.Bottom);          // 滚动到底部边缘
this.scroller.currentOffset();                  // 获取当前滚动偏移量

7.5 为什么操作栏要放在 Grid 外面

编程式滚动之所以"管用"，是因为操作栏（按钮）在 Grid 外面——按钮常驻屏幕顶部，不随网格滚动。这正是第三章方案 B 的布局红利：操作区固定 + 内容区独立滚动 + 控制器桥接两者，三者构成完整交互闭环。

八、实战解析：大型商品网格的数据模型与动态生成

理论讲完，进入实战。这一章我们从数据层开始，一步步搭建示例应用的完整代码。

8.1 数据模型：GridGoods 类

大型网格要展示的数据，需要先建模。示例中定义一个 GridGoods 类，模拟真实场景中的商品实体：

// 网格单元数据模型：用于大型商品网格场景
class GridGoods {
  id: number;      // 唯一标识（作为 ForEach 的 key，保证精确刷新）
  name: string;    // 商品名称
  price: number;   // 商品价格（数字便于演示排序）
  color: string;   // 占位色块颜色（实际项目此处应为商品图片资源）
  icon: string;    // 占位图标（用 emoji 模拟商品图，保证示例无需额外资源即可运行）

  constructor(id: number, name: string, price: number, color: string, icon: string) {
    this.id = id;
    this.name = name;
    this.price = price;
    this.color = color;
    this.icon = icon;
  }
}

每个字段都有其设计考量：

id：唯一主键，也是 ForEach key 生成器的核心——数据增删改时，框架能精确定位到变化的网格单元，实现最小化刷新，而不是整个网格重建；
name / price：展示字段。price 用数字类型，方便后续演示价格排序、求和等业务逻辑；
color / icon：占位资源。真实项目中这里是 Image 组件 + 图片资源，但为了让示例"零资源即可运行"，我们用色块 + emoji 模拟商品图。color 每件不同，便于肉眼确认"网格确实在滚动"。

8.2 动态生成 48 件商品

数据模型定义好之后，写一个生成函数，动态造出 48 件商品。这一步的意义在于：模拟真实场景中从网络或数据库加载出来的海量数据——手工写 48 条数据既不现实也没必要，真实项目里的数据也一定是运行时加载的：

// 动态生成 n 件商品，模拟真实场景下从网络 / 数据库加载出的大量数据
generateGoods(count: number): GridGoods[] {
  const names: string[] = ['无线耳机', '智能手表', '蓝牙音箱', '机械键盘', '电竞鼠标', '4K显示器',
    '充电宝', '手机支架', '降噪耳麦', '平板电脑', '智能台灯', '空气净化器'];
  const colors: string[] = ['#4A90D9', '#50B5A9', '#F5A623', '#7B6FD0', '#E8634A', '#3BB0DB',
    '#8B9D5A', '#C77B8E', '#5B8D6E', '#E67E22', '#16A085', '#8E44AD'];
  const icons: string[] = ['🎧', '⌚', '🔊', '⌨️', '🖱️', '🖥️', '🔋', '📱', '🎙️', '📟', '💡', '🌀'];
  const list: GridGoods[] = [];
  for (let i = 0; i < count; i++) {
    // 每个单元格取不同的名字 / 颜色 / 图标，并让价格随序号递增，方便肉眼确认网格在滚动
    list.push(new GridGoods(
      i,
      `${names[i % names.length]} ${i + 1}号`,
      99 + i * 17,
      colors[i % colors.length],
      icons[i % icons.length]
    ));
  }
  return list;
}

这个函数有两个精心设计的细节：

取模轮换：i % names.length 让 12 种名字、12 种颜色、12 种图标循环使用，48 件商品里每种出现 4 次，视觉上"丰富但不乱"；
价格递增：99 + i * 17 让价格随序号单调递增——第一件 ¥99，最后一件 ¥898。滚动时价格持续变大，用户能直观确认"我确实在往下滚动"，而不是看到了重复的静态页面。这个技巧在做演示、写教程时非常实用。

8.3 状态管理与初始化

生成好的数据放入 @State 装饰的数组中，并在组件声明时直接初始化：

@Entry
@Component
struct GridScrollBar {
  // 大型网格数据集：动态生成 48 件商品（4 列 × 12 行），高度远超一屏，用于演示网格内部滚动
  @State goodsList: GridGoods[] = this.generateGoods(48);

  // 网格列数：'1fr 1fr 1fr 1fr' 表示均分为 4 列
  private columns: string = '1fr 1fr 1fr 1fr';
  // 网格控制器：用于编程式滚动（回到顶部、翻页）
  private scroller: Scroller = new Scroller();
}

@State 是 ArkUI 的状态管理装饰器：当 goodsList 的数据发生变化（增删改）时，框架会自动重新渲染与之绑定的 UI。这也是 ForEach 需要唯一 key 的原因——状态驱动刷新时，key 决定了哪些网格单元需要更新、哪些可以复用。示例中 goodsList 初始化后不再变化，但这一套"状态 + 唯一 key"的写法，是后续做下拉刷新、加载更多时的标准范式。

九、页面构建详解：从卡片组件到完整布局

数据就绪，接下来把数据"画"出来。这一章按照从内到外的顺序，解析页面每一层的构建细节。

9.1 商品卡片：@Builder 复用 UI 片段

网格单元里放什么？是一张商品卡片。卡片在 48 个单元里重复出现，必须用 @Builder 抽取成可复用的 UI 片段：

// @Builder 抽取可复用的 UI 片段：传入一个商品对象，即可生成一张网格卡片
@Builder
GoodsCard(item: GridGoods) {
  Column() {
    // 商品占位图：实际项目请替换为 Image($r('app.media.xxx'))
    // 这里用圆角色块 + emoji 模拟商品图，保证示例无需额外图片资源即可运行
    Stack() {
      Text(item.icon)
        .fontSize(34)
    }
    .width('100%')
    .height(80)
    .borderRadius(10)
    .backgroundColor(item.color)

    // 商品名称
    Text(item.name)
      .fontSize(13)
      .fontWeight(FontWeight.Medium)
      .fontColor('#333333')
      .margin({ top: 6 })
      .maxLines(1)              // 单行显示，超长省略
      .textOverflow({ overflow: TextOverflow.Ellipsis })

    // 商品价格
    Text(`¥${item.price}`)
      .fontSize(14)
      .fontWeight(FontWeight.Bold)
      .fontColor('#E64340')
      .margin({ top: 2 })
  }
  .width('100%')
  .padding(8)
  .borderRadius(10)
  .backgroundColor('#FFFFFF')
  // 点击卡片弹出提示，直观验证每个网格单元都可交互
  .onClick(() => {
    promptAction.showToast({
      message: `点击了：${item.name}，价格 ¥${item.price}`,
      duration: 1500
    });
  })
}

卡片内部是一个三层的 Column：占位图（Stack 容器居中放置 emoji）→ 商品名称 → 商品价格。三个容易被忽略的细节：

maxLines + textOverflow：名称限制单行，超出部分以省略号结尾。网格单元宽度有限，商品名一长就会被挤变形，这两行属性是网格卡片的"标配防爆装备"；
onClick + promptAction：点击卡片弹出 Toast，让示例"可交互"——点任意商品都能得到反馈，直观证明每个网格单元都是独立可点的；
纯色背景 + 圆角 + 内边距：白卡片浮在浅灰页面上，是鸿蒙卡片设计的标准配方，视觉层级清晰。

9.2 页面骨架：Column + 标题 + 操作栏

把卡片放回页面。页面最外层是一个垂直排列的 Column，从上到下依次是：标题区 → 操作栏 → 网格 → 底部留白：

build() {
  Column() {
    // ===== 顶部标题区 =====
    Text('Grid + scrollBar 大型网格滚动示例')
      .fontSize(20)
      .fontWeight(FontWeight.Bold)
      .fontColor('#1A1A1A')
      .width('100%')
      .margin({ top: 12 })

    Text('固定 height 使网格内部滚动 + scrollBar 显示滚动条')
      .fontSize(13)
      .fontColor('#999999')
      .width('100%')
      .margin({ top: 4, bottom: 10 })

    // ===== 操作栏：演示编程式滚动 =====
    Row({ space: 8 }) {
      // 回到顶部：调用 scroller.scrollToIndex(0)
      Button('⬆ 回到顶部')
        .fontSize(13)
        .layoutWeight(1)
        .height(36)
        .onClick(() => {
          this.scroller.scrollToIndex(0);
        })

      // 翻到下一页：调用 scroller.scrollPage({ next: true })
      Button('⤓ 下一页')
        .fontSize(13)
        .layoutWeight(1)
        .height(36)
        .onClick(() => {
          this.scroller.scrollPage({ next: true });
        })
    }
    .width('100%')
    .margin({ bottom: 10 })
    // ... 网格与底部留白
  }
}

操作栏的 Row 里两个按钮都用 layoutWeight(1) 平分宽度，各占一半。两个按钮分别绑定 scrollToIndex(0) 与 scrollPage({ next: true })——这正是第七章讲的编程式滚动在实际页面里的落点。

9.3 核心网格区：三大技术点的最终落地

页面最关键的部分，就是标题和操作栏之下的那块网格。它把本文全部理论浓缩成了二十来行属性链：

// ===== 核心区域：Grid + scrollBar + height =====
// 关键布局说明：
// 1. 外层不再用 Scroll 包裹（区别于全页滚动场景），而是直接给 Grid 一个固定高度；
// 2. height('88%') 让网格区域占满剩余空间（高度封顶），
//    当 48 个网格单元的总高度超过该高度时，Grid 自动进入内部滚动；
// 3. scrollBar(BarState.Auto) 让滚动条在滚动时自动出现，滚动停止后淡出，
//    用户能清晰看到当前浏览位置 —— 这就是 scrollBar 布局的核心价值。
Grid(this.scroller) {
  // ForEach 遍历商品数据，每个元素生成一个 GridItem（网格单元）
  ForEach(this.goodsList, (item: GridGoods) => {
    GridItem() {
      // 网格单元内放置商品卡片
      this.GoodsCard(item)
    }
  }, (item: GridGoods) => item.id.toString()) // key 生成器：以 id 为唯一键，保证数据变更时精准刷新
}
// ====== 核心技术点 1：固定列数的列模板 ======
// '1fr 1fr 1fr 1fr'：四个等宽列，比例均为 1
.columnsTemplate(this.columns)
// 列间距 10vp
.columnsGap(10)
// 行间距 10vp
.rowsGap(10)
.width('100%')
// ====== 核心技术点 2：固定高度 height ======
// 高度设为剩余空间的 88%（高度封顶），这是「网格内部滚动」的前提：
// - height 固定 → 内容超高 → Grid 自身滚动 + 出现滚动条
// - height 为 auto → 高度随内容撑开 → Grid 自身不滚动，滚动条无意义
.height('88%')
// ====== 核心技术点 3：滚动条 scrollBar ======
// BarState.Auto：内容超出时滚动条自动出现；BarState.On 始终显示；BarState.Off 隐藏
.scrollBar(BarState.Auto)
// 自定义滚动条宽度（默认 4vp），加宽后更直观
.scrollBarWidth(6)
// 自定义滚动条颜色
.scrollBarColor('#4A90D9')
// 边缘回弹效果，滚动到底部 / 顶部时有弹性手感
.edgeEffect(EdgeEffect.Spring)

把这一整段拆开看，每一块属性都在执行一个明确的职责：

Grid(this.scroller)：网格本体，同时绑定滚动控制器，为编程式滚动留好"接口"；
ForEach + GridItem：数据到网格单元的映射。item.id.toString() 作为 key，保证数据更新时只刷新变化的单元；
columnsTemplate：4 列等宽，决定每行放几件商品；
columnsGap / rowsGap：行列间距，让卡片之间留出呼吸感；
height('88%')：本文的"开关"，高度封顶后触发内部滚动；
scrollBar + scrollBarWidth + scrollBarColor：滚动条的显隐策略与外观定制；
edgeEffect：边界回弹，完善滚动手感。

至此，示例应用的核心布局已经完整。剩下的是收尾工作：补全页面外壳、注册路由、运行验证。

十、完整代码清单

以下是示例应用 entry/src/main/ets/pages/GridScrollBar.ets 的完整代码，可直接复制到工程中运行。文件头部大段注释即布局要点总结，代码内部按"数据模型 → 数据生成 → 卡片组件 → 页面主体"分段注释，便于对照前文理解：

/**
 * GridScrollBar.ets
 * 鸿蒙原生 ArkTS 布局方式：Grid + scrollBar 滚动条布局（Large Grid with ScrollBar）
 *
 * 应用场景：大型网格滚动显示（如商品瀑布流、股票行情、日历、图片列表等）
 * 核心技术：Grid + scrollBar + height
 *
 * 布局要点：
 * 1. Grid 是鸿蒙高性能网格容器，当「网格总高度 > 容器高度」时自动进入内部滚动状态；
 * 2. 必须给 Grid 设置固定 height（如 '100%' 或具体 vp 值），容器高度封顶后才会产生滚动条；
 *    若高度为 auto（随内容撑开），网格整体会超出屏幕且 Grid 自身不滚动 —— 这是本布局最核心的差异；
 * 3. scrollBar(BarState.Auto / On / Off) 控制滚动条显隐：
 *    - BarState.Auto：内容超出时自动显示，滚动时出现、停止后淡出；
 *    - BarState.On  ：始终显示；
 *    - BarState.Off ：始终隐藏；
 * 4. scrollBarWidth 自定义滚动条宽度；scrollBarColor 自定义滚动条颜色；
 * 5. GridController 可用于编程式滚动：scrollToIndex 跳转到指定索引（如「回到顶部 / 下一屏」）；
 * 6. edgeEffect(EdgeEffect.Spring) 设置边缘回弹效果，提升滚动手感。
 */
import { promptAction } from '@kit.ArkUI';

// ---------- 数据模型 ----------
// 网格单元数据模型：用于大型商品网格场景
class GridGoods {
  id: number;      // 唯一标识（作为 ForEach 的 key，保证精确刷新）
  name: string;    // 商品名称
  price: number;   // 商品价格（数字便于演示排序）
  color: string;   // 占位色块颜色（实际项目此处应为商品图片资源）
  icon: string;    // 占位图标（用 emoji 模拟商品图，保证示例无需额外资源即可运行）

  constructor(id: number, name: string, price: number, color: string, icon: string) {
    this.id = id;
    this.name = name;
    this.price = price;
    this.color = color;
    this.icon = icon;
  }
}

@Entry
@Component
struct GridScrollBar {
  // ---------- 页面状态数据 ----------
  // 大型网格数据集：动态生成 48 件商品（4 列 × 12 行），高度远超一屏，用于演示网格内部滚动
  @State goodsList: GridGoods[] = this.generateGoods(48);

  // 网格列数：'1fr 1fr 1fr 1fr' 表示均分为 4 列
  private columns: string = '1fr 1fr 1fr 1fr';
  // 网格控制器：用于编程式滚动（回到顶部、翻页）
  private scroller: Scroller = new Scroller();

  // ---------- 数据生成函数 ----------
  // 动态生成 n 件商品，模拟真实场景下从网络 / 数据库加载出的大量数据
  generateGoods(count: number): GridGoods[] {
    const names: string[] = ['无线耳机', '智能手表', '蓝牙音箱', '机械键盘', '电竞鼠标', '4K显示器',
      '充电宝', '手机支架', '降噪耳麦', '平板电脑', '智能台灯', '空气净化器'];
    const colors: string[] = ['#4A90D9', '#50B5A9', '#F5A623', '#7B6FD0', '#E8634A', '#3BB0DB',
      '#8B9D5A', '#C77B8E', '#5B8D6E', '#E67E22', '#16A085', '#8E44AD'];
    const icons: string[] = ['🎧', '⌚', '🔊', '⌨️', '🖱️', '🖥️', '🔋', '📱', '🎙️', '📟', '💡', '🌀'];
    const list: GridGoods[] = [];
    for (let i = 0; i < count; i++) {
      // 每个单元格取不同的名字 / 颜色 / 图标，并让价格随序号递增，方便肉眼确认网格在滚动
      list.push(new GridGoods(
        i,
        `${names[i % names.length]} ${i + 1}号`,
        99 + i * 17,
        colors[i % colors.length],
        icons[i % icons.length]
      ));
    }
    return list;
  }

  // ---------- 商品卡片（@Builder 复用） ----------
  // @Builder 抽取可复用的 UI 片段：传入一个商品对象，即可生成一张网格卡片
  @Builder
  GoodsCard(item: GridGoods) {
    Column() {
      // 商品占位图：实际项目请替换为 Image($r('app.media.xxx'))
      // 这里用圆角色块 + emoji 模拟商品图，保证示例无需额外图片资源即可运行
      Stack() {
        Text(item.icon)
          .fontSize(34)
      }
      .width('100%')
      .height(80)
      .borderRadius(10)
      .backgroundColor(item.color)

      // 商品名称
      Text(item.name)
        .fontSize(13)
        .fontWeight(FontWeight.Medium)
        .fontColor('#333333')
        .margin({ top: 6 })
        .maxLines(1)              // 单行显示，超长省略
        .textOverflow({ overflow: TextOverflow.Ellipsis })

      // 商品价格
      Text(`¥${item.price}`)
        .fontSize(14)
        .fontWeight(FontWeight.Bold)
        .fontColor('#E64340')
        .margin({ top: 2 })
    }
    .width('100%')
    .padding(8)
    .borderRadius(10)
    .backgroundColor('#FFFFFF')
    // 点击卡片弹出提示，直观验证每个网格单元都可交互
    .onClick(() => {
      promptAction.showToast({
        message: `点击了：${item.name}，价格 ¥${item.price}`,
        duration: 1500
      });
    })
  }

  // ---------- 页面主体 ----------
  build() {
    Column() {
      // ===== 顶部标题区 =====
      Text('Grid + scrollBar 大型网格滚动示例')
        .fontSize(20)
        .fontWeight(FontWeight.Bold)
        .fontColor('#1A1A1A')
        .width('100%')
        .margin({ top: 12 })

      Text('固定 height 使网格内部滚动 + scrollBar 显示滚动条')
        .fontSize(13)
        .fontColor('#999999')
        .width('100%')
        .margin({ top: 4, bottom: 10 })

      // ===== 操作栏：演示编程式滚动 =====
      Row({ space: 8 }) {
        // 回到顶部：调用 scroller.scrollToIndex(0)
        Button('⬆ 回到顶部')
          .fontSize(13)
          .layoutWeight(1)
          .height(36)
          .onClick(() => {
            this.scroller.scrollToIndex(0);
          })

        // 翻到下一页：调用 scroller.scrollPage({ next: true })
        Button('⤓ 下一页')
          .fontSize(13)
          .layoutWeight(1)
          .height(36)
          .onClick(() => {
            this.scroller.scrollPage({ next: true });
          })
      }
      .width('100%')
      .margin({ bottom: 10 })

      // ===== 核心区域：Grid + scrollBar + height =====
      // 关键布局说明：
      // 1. 外层不再用 Scroll 包裹（区别于全页滚动场景），而是直接给 Grid 一个固定高度；
      // 2. height('88%') 让网格区域占满剩余空间（高度封顶），
      //    当 48 个网格单元的总高度超过该高度时，Grid 自动进入内部滚动；
      // 3. scrollBar(BarState.Auto) 让滚动条在滚动时自动出现，滚动停止后淡出，
      //    用户能清晰看到当前浏览位置 —— 这就是 scrollBar 布局的核心价值。
      Grid(this.scroller) {
        // ForEach 遍历商品数据，每个元素生成一个 GridItem（网格单元）
        ForEach(this.goodsList, (item: GridGoods) => {
          GridItem() {
            // 网格单元内放置商品卡片
            this.GoodsCard(item)
          }
        }, (item: GridGoods) => item.id.toString()) // key 生成器：以 id 为唯一键，保证数据变更时精准刷新
      }
      // ====== 核心技术点 1：固定列数的列模板 ======
      // '1fr 1fr 1fr 1fr'：四个等宽列，比例均为 1
      .columnsTemplate(this.columns)
      // 列间距 10vp
      .columnsGap(10)
      // 行间距 10vp
      .rowsGap(10)
      .width('100%')
      // ====== 核心技术点 2：固定高度 height ======
      // 高度设为剩余空间的 88%（高度封顶），这是「网格内部滚动」的前提：
      // - height 固定 → 内容超高 → Grid 自身滚动 + 出现滚动条
      // - height 为 auto → 高度随内容撑开 → Grid 自身不滚动，滚动条无意义
      .height('88%')
      // ====== 核心技术点 3：滚动条 scrollBar ======
      // BarState.Auto：内容超出时滚动条自动出现；BarState.On 始终显示；BarState.Off 隐藏
      .scrollBar(BarState.Auto)
      // 自定义滚动条宽度（默认 4vp），加宽后更直观
      .scrollBarWidth(6)
      // 自定义滚动条颜色
      .scrollBarColor('#4A90D9')
      // 边缘回弹效果，滚动到底部 / 顶部时有弹性手感
      .edgeEffect(EdgeEffect.Spring)

      // 底部留白，避免内容贴边
      Blank()
        .height(8)
    }
    .width('100%')
    .height('100%')
    .padding({ left: 12, right: 12 })
    // 页面浅灰背景，衬托白色卡片
    .backgroundColor('#F2F3F5')
  }
}

整份代码 208 行，无任何第三方依赖，除了 promptAction（系统提示能力）外只用到了 ArkUI 原生组件。把这份文件放进 pages/ 目录并注册路由后，即可在真机或模拟器上运行，直观看到"4 列网格 + 右侧滚动条 + 顶部编程式滚动按钮"的完整效果。

十一、页面注册与运行效果

代码写好了，还要让系统"认识"这个页面。在鸿蒙 Stage 模型中，页面通过路由表 main_pages.json 统一注册。

11.1 注册路由

打开 entry/src/main/resources/base/profile/main_pages.json，把新页面加进 src 数组：

{
  "src": [
    "pages/Index",
    "pages/GridFixedColumns",
    "pages/GridScrollBar"
  ]
}

注册完成后，页面可以通过两种方式展示：

设为启动页：把 pages/GridScrollBar 挪到 src 数组首位，应用启动后直接进入该页面；
路由跳转：在其他页面（如首页）通过 router.pushUrl({ url: 'pages/GridScrollBar' }) 跳转进入。

11.2 运行与观察要点

在 DevEco Studio 中点击 Run，选择模拟器或真机，应用启动后你应该依次观察到以下现象：

页面结构：顶部是标题与说明文字，其下是两个并排按钮，再往下是 4 列商品网格，浅灰背景上铺满白色圆角卡片；
网格排布：48 件商品按"先从左到右、再从上到下"的顺序填入 4 列网格，每行 4 件、共 12 行，与 columnsTemplate 的声明完全一致；
内部滚动：网格区域约一屏高、内容有 12 行，滑动时只有网格在动，顶部的标题和按钮纹丝不动；
滚动条浮现：滑动时网格右侧浮现 6vp 宽的蓝色滚动条指示位置，停止约一秒后自动淡出；
边缘回弹：滚到顶部或底部继续拖拽，内容弹性拉出再弹回；
编程式滚动：点"回到顶部"平滑滚回第一件；点"下一页"整屏下翻，连续点击可一路翻到第 12 行。

11.3 常见问题速查

运行中如果遇到异常，优先对照这份排查表：

现象	原因	解决方法
网格不滚动，滚动条不出现	Grid 高度未固定（auto 撑开）	给 Grid 设置固定 `height`
页面整体跟着滚动	外层误用了 `Scroll` 包裹	去掉外层 Scroll，改由 Grid 自身滚动
滚动条一直显示或一直隐藏	`BarState` 选错	按需求改用 `Auto` / `On` / `Off`
滚动条太细看不见	默认宽度 4vp 过窄	用 `scrollBarWidth` 加宽
点按钮没反应	控制器未与 Grid 绑定	确认是 `Grid(this.scroller)` 而非 `Grid()`

十二、进阶话题：性能优化与 LazyForEach 懒加载

示例用了 48 件商品，滚动已经非常流畅。但真实业务的数据量可能是 480 件、4800 件甚至更多。这一章聊聊大型网格的性能优化，以及把示例升级到"生产级"的关键一步。

12.1 数据量大了会发生什么

ForEach 是"全量渲染"的：无论 48 件还是 4800 件，它都会把数据全部转换为组件树。数据量小时毫无压力，但网格单元变多后，两个问题会逐渐显现：

首帧变慢：4800 个 GridItem 及其内部卡片都要在首帧创建，启动时间显著拉长；
内存膨胀：滚出屏幕的单元也不会销毁，内存占用随数据量线性增长。

12.2 LazyForEach：按需懒加载

解决之道是 LazyForEach——Grid 和 List 等滚动容器支持的懒加载接口。它只创建当前可视区域及其附近的网格单元，滚出屏幕的单元会被回收，内存占用与数据总量解耦：

// 懒加载场景示意：用 LazyForEach 替代 ForEach
LazyForEach(this.dataSource, (item: GridGoods) => {
  GridItem() {
    this.GoodsCard(item)
  }
}, (item: GridGoods) => item.id.toString())

使用 LazyForEach 需要把数据包装成 IDataSource 实现类，提供 totalCount、getData、registerDataChangeListener 等方法，让框架知道"一共有多少条、第 n 条是什么"。这也是 ArkUI 性能优化的核心手段：滚动容器 + 懒加载 = 海量数据也能流畅滚动。

12.3 其他性能要点

除了懒加载，大型网格还有几个值得注意的优化方向：

图片懒加载与占位：真实项目中网格单元里是网络图片，应使用 Image 的懒加载能力与占位图，避免图片解码阻塞滚动；
避免不必要的状态刷新：@State 装饰的对象粒度要小，只把真正变化的数据放入状态管理，防止整个网格因一次局部变化而重建；
固定网格单元高度：高度固定的 GridItem 可以让框架更精确地预计算滚动位置，减少布局抖动；
cachedCount 预热：适当设置缓存数量，让即将进入视口的单元提前创建，滑动时更跟手。

十三、总结

回到文章开头的问题：当数据量突破一屏，滚动怎么做才专业？本文给出的答案是 Grid + scrollBar + height 这一套组合拳。它的本质只有一句话——用固定高度封顶容器，让 Grid 在内部滚动，再用滚动条把滚动状态呈现给用户。

回顾全文，我们从四个层面完成了对这个布局方式的完整拆解：

第一层：布局哲学。 整页滚动与容器内部滚动是两种截然不同的交互形态。数据量小、结构简单时选前者；数据量大、需要操作区常驻或进度可见时选后者。本文示例的选择，代表了大型网格浏览场景的行业共识。

第二层：核心技术。 height 是滚动的开关——高度封顶才产生滚动；scrollBar 是滚动的外显——BarState.Auto 让滚动条用时现身、闲时隐身，scrollBarWidth / scrollBarColor 定制外观；edgeEffect 完善边界手感。三者配合，滚动体验从"能用"升级为"好用"。

第三层：交互闭环。 Scroller 控制器把"手动滚动"延伸为"编程式滚动"——scrollToIndex 一键回到顶部，scrollPage 整屏翻页。操作栏固定在容器外，与内部滚动的网格各司其职，互不干扰。

第四层：工程落地。 数据模型、动态生成、@Builder 卡片复用、ForEach 唯一 key、路由注册、问题排查——从一段可以运行的原型代码，到可以支撑大规模数据的生产级方案（懒加载、缓存预热、图片优化），升级路径清晰可见。
在这里插入图片描述

人工智能6S服务平台

作为“人工智能6S店”的官方数字引擎，为AI开发者与企业提供一个覆盖软硬件全栈、一站式门户。

更多推荐

鸿蒙原生ArkTS布局方式之Grid固定列数网格

本文介绍了鸿蒙 ArkTS 中 Grid 网格布局的实战应用，重点讲解了固定列数网格的实现方法及其在商品网格和图库展示场景中的应用。文章从开发环境配置开始，详细分析了 Grid 布局相较于 Row/Column 和 List 布局的优势，深入解析了 columnsTemplate、fr 单位等核心概念，并通过两个完整实战案例（商品网格和图库网格）展示了具体实现方法。示例代码包含详细中文注释，可直接
