下载的封装可能与实际的元件的引脚不符合
·
最近在设计了一款小智的对话的板子，在烧录程序的时候，弄了两天硬是没有把程序烧录进去，串口助手显示的一直是下载模式，后面用万用表一量结果发现BOOT引脚和按键的GND引脚一直是连接的。经过查看封装，和对比按键的数据手册，是封装引脚弄错了。

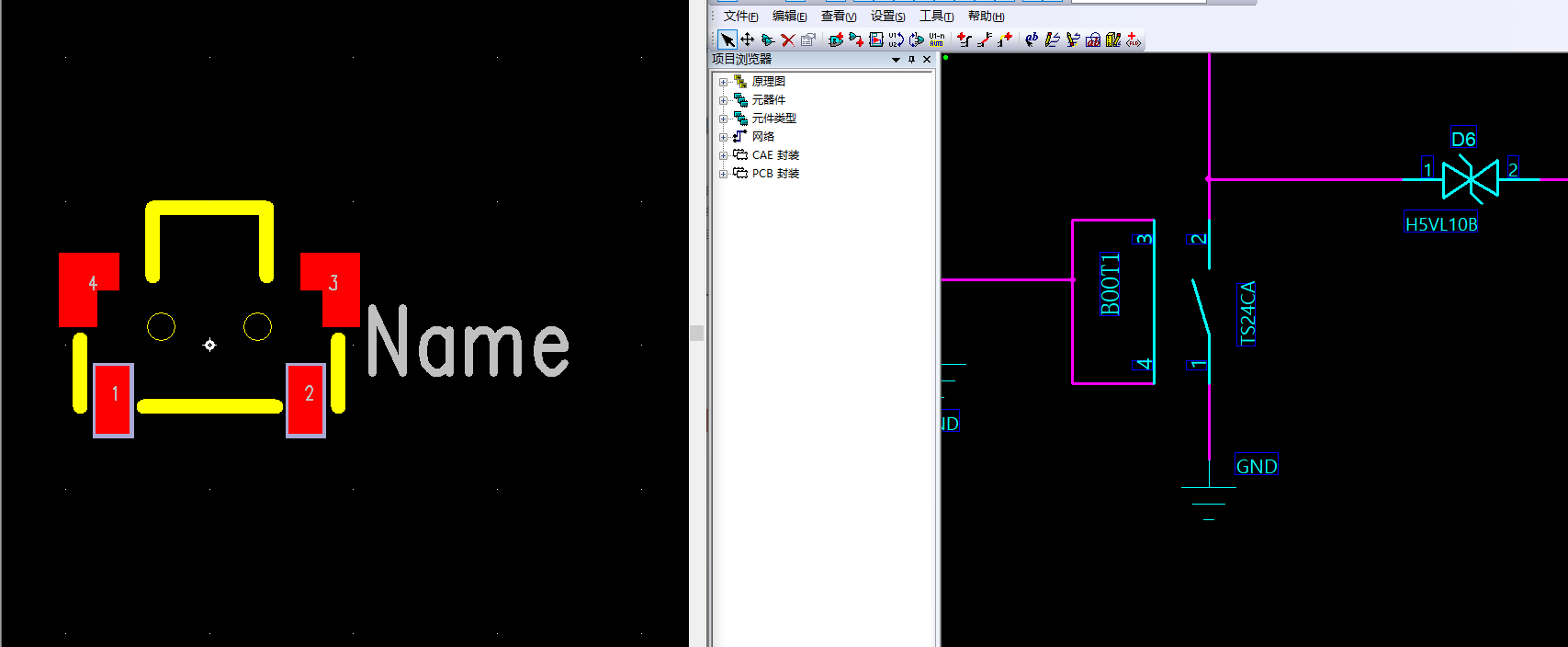

这个是开源的原理图

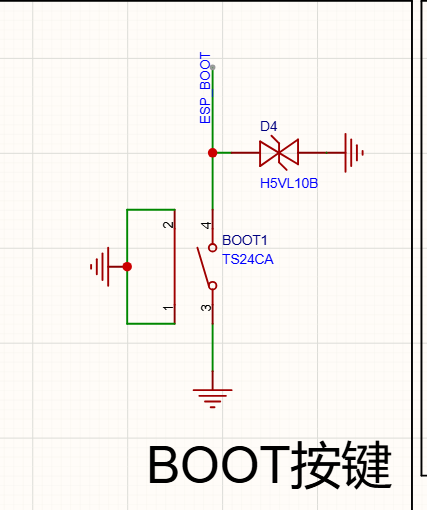

这个是我修改后的元件封装

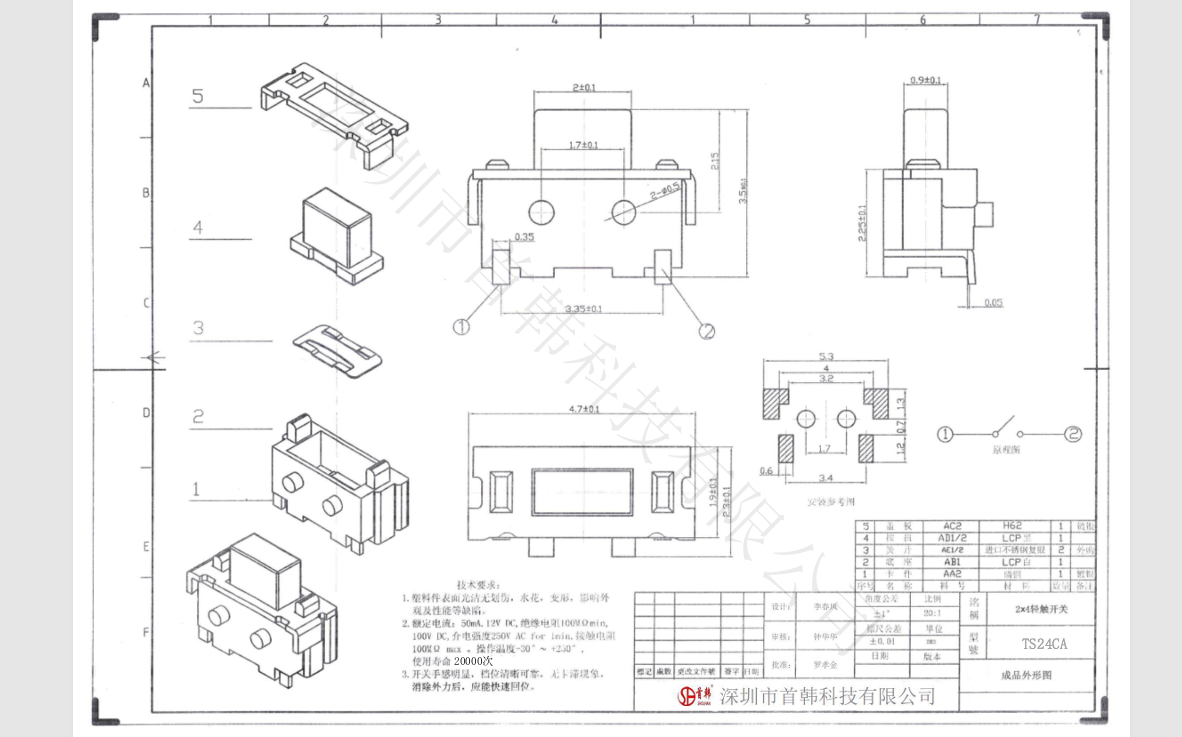

这个是按键的数据手册，因为零件5是引脚3和引脚4，零件4是让引脚3和引脚4短接的零件
