鸿蒙截图工具开发实战 01：整体架构——29 个 ets 文件是怎么组织起来的

我在鸿蒙 PC（2in1）上从零写了一个截图工具 PinShot：全局快捷键截屏、框选标注、取色放大镜、贴图悬浮、OCR 文字识别、托盘常驻。这个系列把整个项目拆成 24 篇，每篇讲透一个技术点，代码全部来自真实可运行的工程。第一篇先把架构地基交代清楚：模块怎么分层、窗口体系怎么设计、启动链路里藏着什么时序陷阱。

工程结构：五个目录，各管一摊

entry/src/main/ets
├── entryability/     # EntryAbility：生命周期与启动路由
├── pages/            # 页面：Index(主窗)、CapturePage(截图态)、
│                     #   PinImagePage(贴图)、OcrResultPage(OCR)、LongShot*(长截图)
├── components/       # 大组件：CaptureView(截图编辑核心, ~4000行)、SettingsView(设置页)
├── capture/          # 截图领域逻辑：ScreenCapturer、SelectionModel、WindowDetector
├── common/           # 基础设施：WindowMgr、PcTrayMgr、ThemeManager、
│                     #   Clipboard、FileSaver、ShareUtil、OcrUtil、DeviceUtil
└── store/            # 持久化：SettingsStore(设置)、HistoryStore(截图历史)

分层原则只有一条：pages 依赖 components 依赖 capture/common/store，反向依赖禁止。CaptureView 是全工程最大的文件（近 4000 行），截图编辑的选区、标注、放大镜、工具栏全在里面——后面会有整整 10 篇在拆它。

窗口体系：一个主窗 + 三类子窗

这个应用的本质是窗口应用，UI 复杂度全在窗口关系上：

窗口	载体	特点

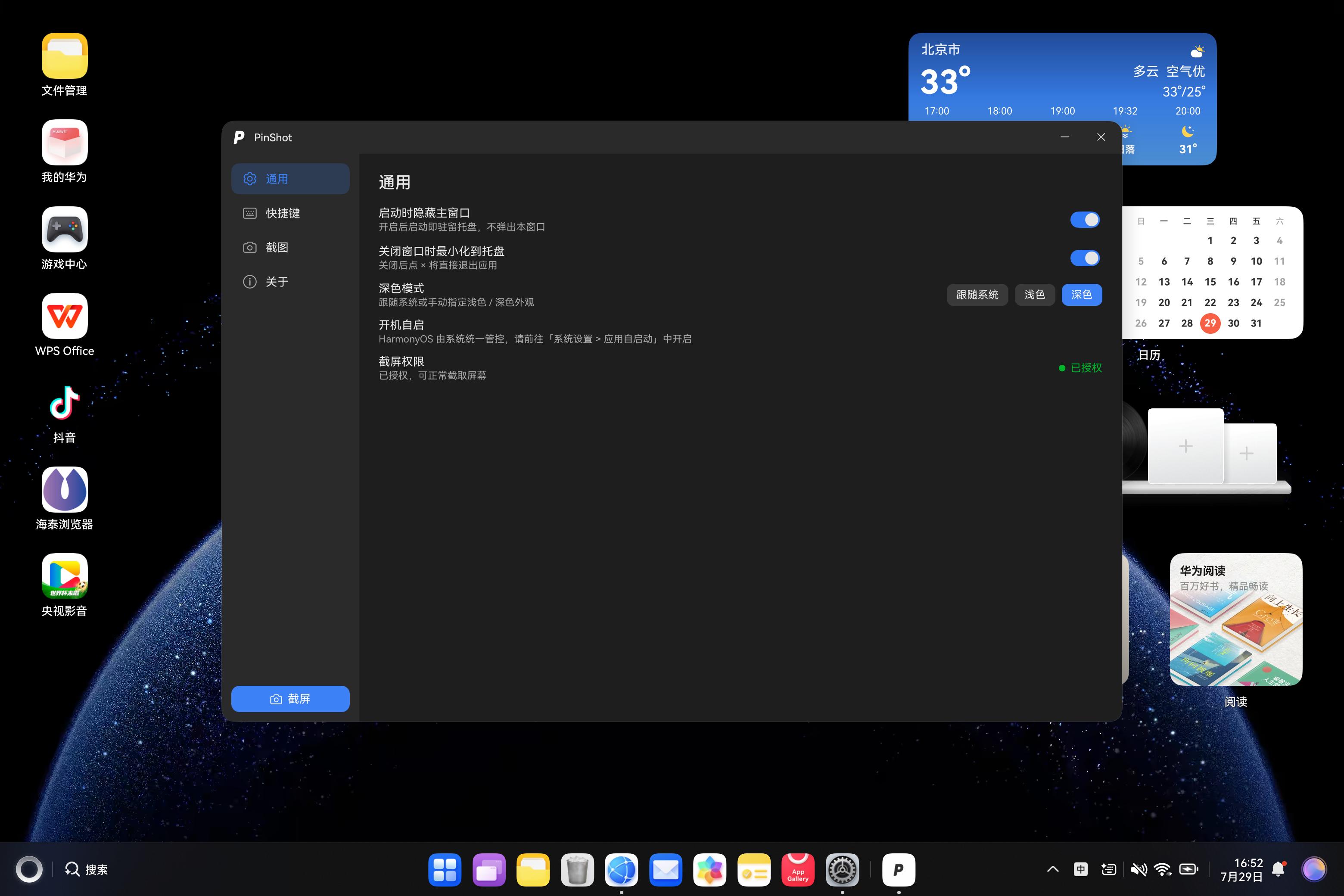

主窗口	Index（设置页）	自绘标题栏，PC 上可隐回托盘
截图子窗	CapturePage	全屏、置顶，覆盖桌面进入截图态
贴图子窗	PinImagePage	无边框、可拖拽缩放，多实例并存
OCR 子窗	OcrResultPage	居中浮窗，可最大化

所有子窗口的创建、销毁、几何变换收口在 WindowMgr 单例（866 行）里。收口是刻意的：HarmonyOS 的 window.createWindow / moveWindowTo / resize 每个 API 单独看都简单，但四种窗口的进出场顺序互相牵制（比如 OCR 关闭时要不要恢复主窗，取决于有没有贴图活着），分散在各页面里必然失控。

跨窗口通信两条通道：

• emitter 事件总线：同进程内的动作分发，如快捷键触发截屏 emitter.emit({ eventId: EVENT_PC_CAPTURE })；
• AppStorage：跨窗口传数据，如把待识别的 PixelMap 塞给 OCR 窗（KEY_OCR_PIXELMAP）、托盘态标志（KEY_OCR_FROM_TRAY）。

一条经验：emitter 不跨进程。托盘左键面板运行在独立进程（StatusBarViewExtensionAbility），它想触发截屏必须 startAbility 携带 parameters，由主 Ability 的 onNewWant 路由：

onNewWant(want: Want, launchParam: AbilityConstant.LaunchParam): void {
  const params = want.parameters as Record<string, Object> | undefined;
  const action = params ? String(params['action'] ?? '') : '';
  if (action === 'capture') {
    emitter.emit({ eventId: EVENT_PC_CAPTURE });
  } else if (action === 'exit') {
    this.context.getApplicationContext().killAllProcesses();
  }
}

启动链路：onCreate 里的顺序是有讲究的

onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
  // 设置项持久化初始化必须最先执行（主题/快捷键等后续逻辑依赖）
  SettingsStore.init(this.context);
  // 按持久化主题模式应用应用级颜色模式（默认 system 交回系统）
  ThemeManager.apply(this.context, SettingsStore.themeMode());
  if (isPC()) {
    PcTrayMgr.getInstance().init(this.context);
    this.startupHidePending = SettingsStore.firstRun() ? false : SettingsStore.startupHide();
  }
}

三个顺序约束：

1. SettingsStore.init 必须第一个——主题模式、快捷键组合都从它读；
2. ThemeManager.apply 要在任何窗口内容加载前执行，否则首帧闪一下错误主题；
3. isPC() 守卫包住所有 PC 专属逻辑（托盘、快捷键），平板走零托盘的普通形态——设备分流用能力判断而不是散落的 if，isPC() 内部就一行 deviceInfo.deviceType === '2in1'。

第一个时序陷阱：冷启动直接进托盘

需求：PC 上开机自启后不弹主窗，直接驻留托盘。第一版实现写在 loadContent 回调里调 hideAbility()——失败。原因写在类的第一个字段注释里：

/** PC：启动后首次进前台时隐藏到托盘（hideAbility 要求 Ability 处于前台，
    loadContent 回调时机过早会失败） */
private startupHidePending = false;

hideAbility 要求 ability 已经在前台，而 loadContent 回调时前台切换还没完成。正确做法是把"要隐藏"记成 pending 标志，挪到 onForeground 里执行——即便如此，前台状态刚切换的瞬间 hideAbility 仍可能短暂不可用，所以还带了一个 300ms 间隔的重试：

private hideToTrayWithRetry(retries: number): void {
  this.context.hideAbility().then(() => {
    hilog.info(DOMAIN, 'testTag', 'started into tray');
  }).catch((e: Object) => {
    if (retries > 0) {
      setTimeout(() => {
        this.hideToTrayWithRetry(retries - 1);
      }, 300);
    }
  });
}

生命周期回调的"时机"是这个项目反复出现的主题：API 能不能调成功，取决于你站在生命周期的哪个点上。这句话后面还会应验很多次。

点关闭不退出：onPrepareToTerminate

托盘应用的另一个标配：点窗口 × 是隐藏，不是退出。HarmonyOS 给的钩子是 onPrepareToTerminate，返回 true 表示"我拦截了这次退出"：

onPrepareToTerminate(): boolean {
  if (isPC() && SettingsStore.closeToTray()) {
    this.context.hideAbility().then(() => {
      hilog.info(DOMAIN, 'testTag', 'hidden to tray on close');
    });
    return true;
  }
  return false;
}

注意它需要 ohos.permission.PREPARE_APP_TERMINATE 权限（module.json5 声明即可，非用户授权型）。真正的退出走托盘菜单，killAllProcesses() 一步到位——托盘图标随进程消失，不需要（也没法在无前台窗口时）调 removeFromStatusBar。

全系列地图

24 篇按链路推进，每篇一个可独立阅读的技术点：

• 截屏链路（02~04）：权限的申请与静默检查 → 截屏 API 与 PixelMap → 全屏子窗口与 Dock 避让
• 选区交互（05~08）：状态机 → 自定义鼠标指针 → 窗口检测 → 全屏选区与右键后退
• 标注系统（09~14）：撤销栈 → 基础形状与工具栏 → 箭头 → 文字 → 序号与手写笔 → 马赛克
• 取色放大镜（15~16）：像素读取的 BGRA 陷阱 → Canvas 网格绘制
• 输出（17~18）：离屏合成保存 → 剪贴板/文件/分享/历史
• 贴图（19~20）：子窗口方案 → 交互与生命周期
• OCR（21~22）：端侧识别与排版 → 结果窗口
• 地基与收官（23~24）：全局快捷键与托盘 → 主题适配与上架 AGC

下一篇进正题：截屏权限 CUSTOM_SCREEN_CAPTURE——为什么"检查权限"和"申请权限"必须是两个函数，以及托盘态下它们各自的正确姿势。
