吃透图片解码全链路、掌握三级缓存分层架构、落地渐进式加载与预加载策略、让图片密集型应用"滑到即见、点开即显"

---

一、前置思考：资源加载是"体验的第一印象"

1.1 资源加载的体验痛点

场景	痛点	用户感受
图片列表	滑到才转圈	“加载好慢”
大图预览	点开等 2 秒	“卡死了吧”
视频 Feed	点播放等加载	“不如抖音”
大文件预览	打不开	“垃圾 App”

核心认知：资源加载速度 = 用户对 App 的第一印象分。
资源密集型应用（电商/社交/视频）的体验上限，由加载优化水平决定。

1.2 加载优化的四大方向

方向	手段	收益
解码策略	缩略图/采样解码/子线程	内存与速度双赢
渐进式	渐进式解码/模糊占位	感知速度提升
预加载	可视区预取/时机预判	滑到即见
缓存分层	内存/磁盘/网络三级	重复加载零等待

---

二、核心原理：图片加载全链路

2.1 一张图的完整旅程

网络下载 → 磁盘缓存 → 内存缓存 → 解码(子线程) → 上屏渲染

首次:  网络 → 磁盘 → 内存 → 解码 → 显示 (最慢)
二次:  内存 → 解码 → 显示 (最快)

2.2 解码的三大开销

开销	说明	对策
CPU 解码	大图解码耗 CPU	子线程 + 采样缩小
内存占用	原始位图 = 宽×高×4字节	按需尺寸解码
时间开销	4K 图解码 > 100ms	预解码 + 缓存

内存公式：一张 4000×3000 的图，解码后 = 4000×3000×4 = 48MB！
而屏幕上可能只需要 200×200 的缩略图（0.16MB）。按需尺寸解码能省 300 倍内存。

2.3 采样解码（缩略图）

import { image } from '@kit.ImageKit';

async function decodeThumb(path: string, targetW: number, targetH: number): Promise<image.PixelMap> {
  const source = image.createImageSource(path);
  // 采样缩小: 降低解码尺寸, 大幅省内存
  const opts: image.DecodingOptions = {
    desiredSize: { width: targetW, height: targetH },
    editable: false
  };
  const pixelMap = await source.createPixelMap(opts);
  source.release();
  return pixelMap;
}

关键：desiredSize 让解码器直接输出目标尺寸，跳过"全尺寸解码再缩放"。

2.4 三级缓存分层

┌──────────────────────────────────────────┐
│ 内存缓存 (LruCache, 最快, 易失)           │
│   - 当前可见图 + 预取图                    │
│   - 容量: 总内存 1/8 以内                  │
├──────────────────────────────────────────┤
│ 磁盘缓存 (持久, 次快)                     │
│   - 下载后的原图/缩略图                    │
│   - 容量: 100~200MB, LRU 淘汰             │
├──────────────────────────────────────────┤
│ 网络层 (最慢, 只发生一次)                 │
│   - 条件请求/增量                        │
│   - 离线不可用                            │
└──────────────────────────────────────────┘

命中率决定体验：内存命中 < 5ms，磁盘命中 < 50ms，网络加载 > 500ms。

---

三、源码/API 深度解析：核心实现

3.1 图片库封装（ImageKnife 思想）

HarmonyOS 生态常用 ImageKnife 类图片库，核心思想是统一入口 + 三级缓存 + 异步解码：

// 图片加载器（示意封装）
export class ImageLoader {
  private memCache: Map<string, image.PixelMap> = new Map();
  private readonly MAX_MEM = 64;   // 内存缓存上限(张)

  async load(url: string, targetW: number, targetH: number): Promise<image.PixelMap> {
    // 1. 内存缓存命中
    const cached = this.memCache.get(url);
    if (cached) { return cached; }

    // 2. 磁盘缓存命中 → 解码
    const diskPath = this.diskPath(url);
    if (await this.fileExists(diskPath)) {
      return this.decodeAndCache(url, diskPath, targetW, targetH);
    }

    // 3. 网络下载 → 存盘 → 解码 → 入缓存
    const bytes = await this.download(url);
    await this.writeFile(diskPath, bytes);
    return this.decodeAndCache(url, diskPath, targetW, targetH);
  }

  private async decodeAndCache(url: string, path: string, w: number, h: number):
    Promise<image.PixelMap> {
    // 采样解码 + 写入内存缓存(带淘汰)
    const pm = await decodeThumb(path, w, h);
    if (this.memCache.size >= this.MAX_MEM) {
      this.evictOldest();
    }
    this.memCache.set(url, pm);
    return pm;
  }
}

3.2 渐进式加载

原理：先加载低质量模糊图占位，再渐进替换为清晰图（类似 JPEG 渐进解码）：

// 渐进式加载: 缩略图先行 + 原图渐进
async function progressiveLoad(url: string, target: Component): Promise<void> {
  // 1. 立即显示模糊缩略图(小图, 秒出)
  const thumbUrl = url + '?w=100&q=30';
  const thumb = await ImageLoader.load(thumbUrl, 100, 100);
  target.show(thumb);        // 先出模糊图, 无白屏

  // 2. 后台加载清晰图, 完成后替换
  const full = await ImageLoader.load(url, 1080, 1920);
  target.show(full);         // 渐进替换, 感知"秒开"
}

体验要点：模糊占位让用户感知到内容在来，而不是"白屏等待"。

3.3 预加载策略

原理：在用户看到之前提前加载，滑到即见：

// 列表预取: 当前可见 + 下一屏
function prefetchVisible(list: List, urls: string[]): void {
  const start = list.currentOffset();   // 当前偏移
  // 预取当前屏 + 后 2 屏的图片(缩略图尺寸)
  for (let i = start; i < start + 30 && i < urls.length; i++) {
    ImageLoader.prefetch(urls[i], 200, 200);   // 预热缩略图
  }
}

// 时机预判: 详情页打开时预取关联图
function onOpenDetail(id: string): void {
  const related = getRelatedImages(id);
  for (const url of related) {
    ImageLoader.prefetch(url, 1080, 1080);
  }
}

预取纪律：只预取高概率会看的资源（下一屏/关联图），避免浪费带宽。

3.4 音视频预加载

场景	策略
视频 Feed	可见卡片预取前 3s 数据（秒开播放）
音频列表	当前播放预取下一首
直播间	进房预加载播放器 + 缓冲

// 视频预加载: 只预载头部数据(秒开关键)
import { avPlayer } from '@kit.MediaKit';

async function preloadVideoHead(url: string): Promise<void> {
  const player = await avPlayer.create();
  player.url = url;
  await player.prepare();      // 预加载头部, 播放时秒开
  // 不立即 play, 用户点击时 play
}

---

四、企业级实战：场景化优化

4.1 图片密集型应用（电商/社交）

优化项	手段	收益
列表图	200px 缩略图采样解码	内存降 90%
详情图	按屏幕尺寸解码	内存省 80%
大图预览	渐进式加载	感知秒开
滑动	可视区预取 + 复用	滑到即见
缓存	三级分层	二次零等待

4.2 视频 Feed 流秒开

优化项	手段
预取头部	可见卡片 prepare 预载 3s
缩略图	播放前显示封面帧
清晰度分级	首帧低清, 缓冲后切高清
缓存	播过视频磁盘缓存

4.3 大文件预览

场景	优化
大 PDF	分页加载 + 首页先行
大 Excel	虚拟滚动只渲染可视行
大图浏览	分块加载（瓦片式）
视频大文件	拖动加载关键帧

4.4 加载性能优化矩阵

优先级	优化项	预估收益
P0	采样解码（按需尺寸）	内存 -90%
P0	三级缓存	二次加载 -99% 耗时
P1	子线程解码	主线程零阻塞
P1	可视区预取	滑到即见
P2	渐进式加载	感知秒开
P2	预取纪律	流量可控

---

五、排查与优化：加载性能定位

5.1 加载慢的定位流程

步骤	动作	工具
① 拆解	网络/解码/渲染 哪段慢	Profiler + 打点
② 网络	是否重复下载（缓存未命中）	抓包 + 缓存命中率
③ 解码	是否全尺寸解码	内存快照
④ 渲染	是否主线程解码	火焰图
⑤ 优化	按矩阵对症	本文方案

5.2 高频坑点速查

• 图片是否按显示尺寸采样解码？
• 是否在主线程解码（应子线程）？
• 缓存是否分层（内存/磁盘/网络）？
• 缓存是否设了容量上限与淘汰？
• 列表是否做了可视区预取？
• 大图是否渐进式加载？
• 视频 Feed 是否预取头部？
• 预取是否过量（浪费流量）？
• 缓存清理是否与 onTrimMemory 联动？
• 磁盘缓存是否加密处理敏感图？

---

六、总结与进阶

6.1 收益模型（参考实测）

指标	优化前	优化后	提升
列表图加载	转圈 800ms	滑到即见	-90% 感知
大图预览	等待 2s	渐进 0.3s 出模糊	感知秒开
图片内存占用	320MB	45MB	-86%
二次加载耗时	600ms	<5ms	-99%
视频 Feed 开播	1.5s	0.4s	-73%

6.2 工程规范

1. 统一图片组件：所有图片走统一 Loader（强制采样+缓存）；
2. 解码红线：禁止主线程解码、禁止全尺寸解码；
3. 缓存纪律：三级缓存 + 容量上限 + 淘汰策略；
4. 预取评审：预取范围纳入流量评估；
5. 监控：缓存命中率/加载耗时纳入大盘（第 41 篇联动）。

6.3 进阶方向

• 瓦片式大图：超大图分块加载（地图/长图）；
• WebP 动图：Animated WebP 解码优化（第 35 篇联动）；
• 离线包：核心资源离线打包，弱网秒开；
• 缓存预下载：WiFi 时预下载热点资源（第 34 篇功耗联动）。

---

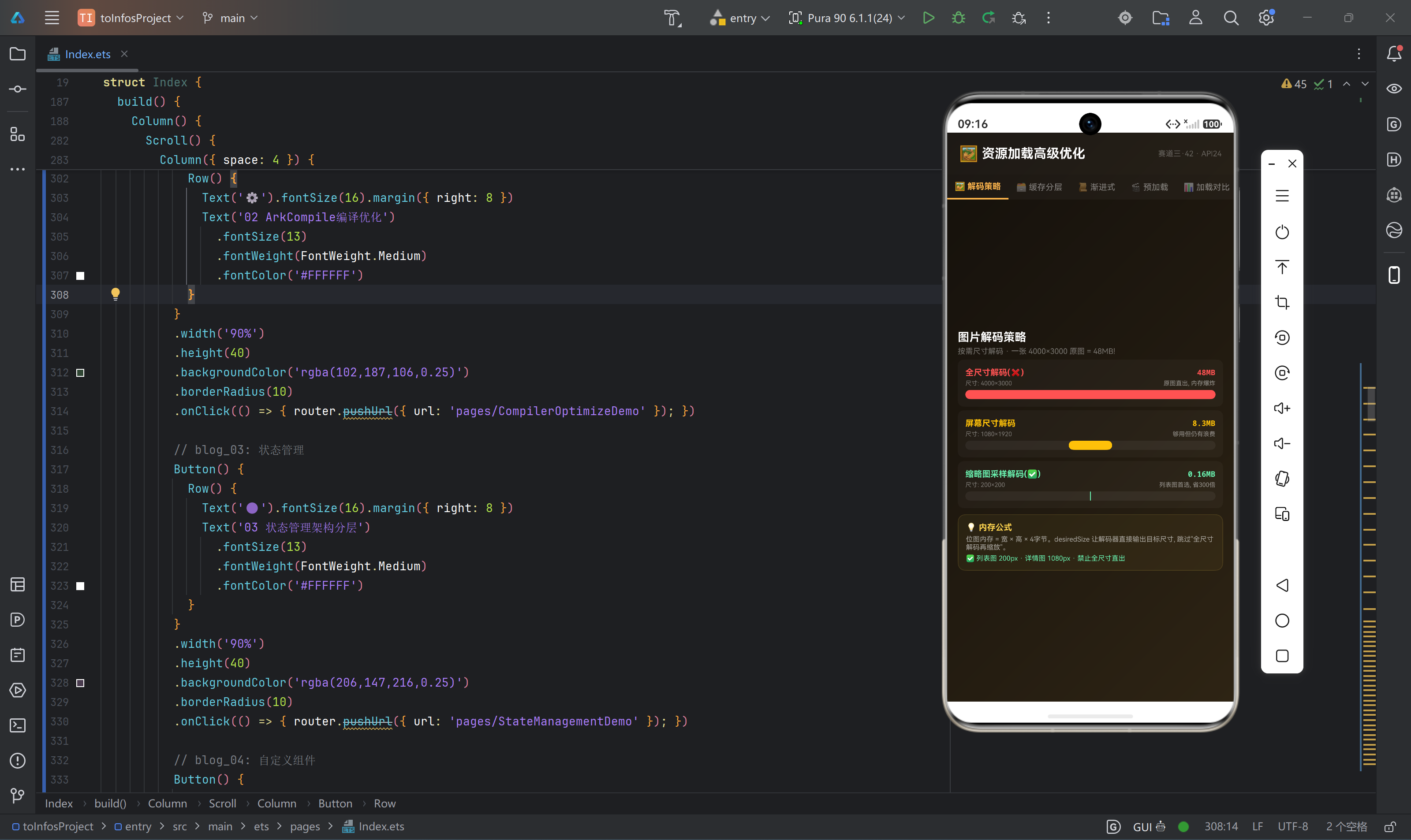

附：Demo 演示说明

Tab	演示内容
🖼️ 解码策略	全尺寸 vs 采样解码内存对比（48MB vs 0.16MB）

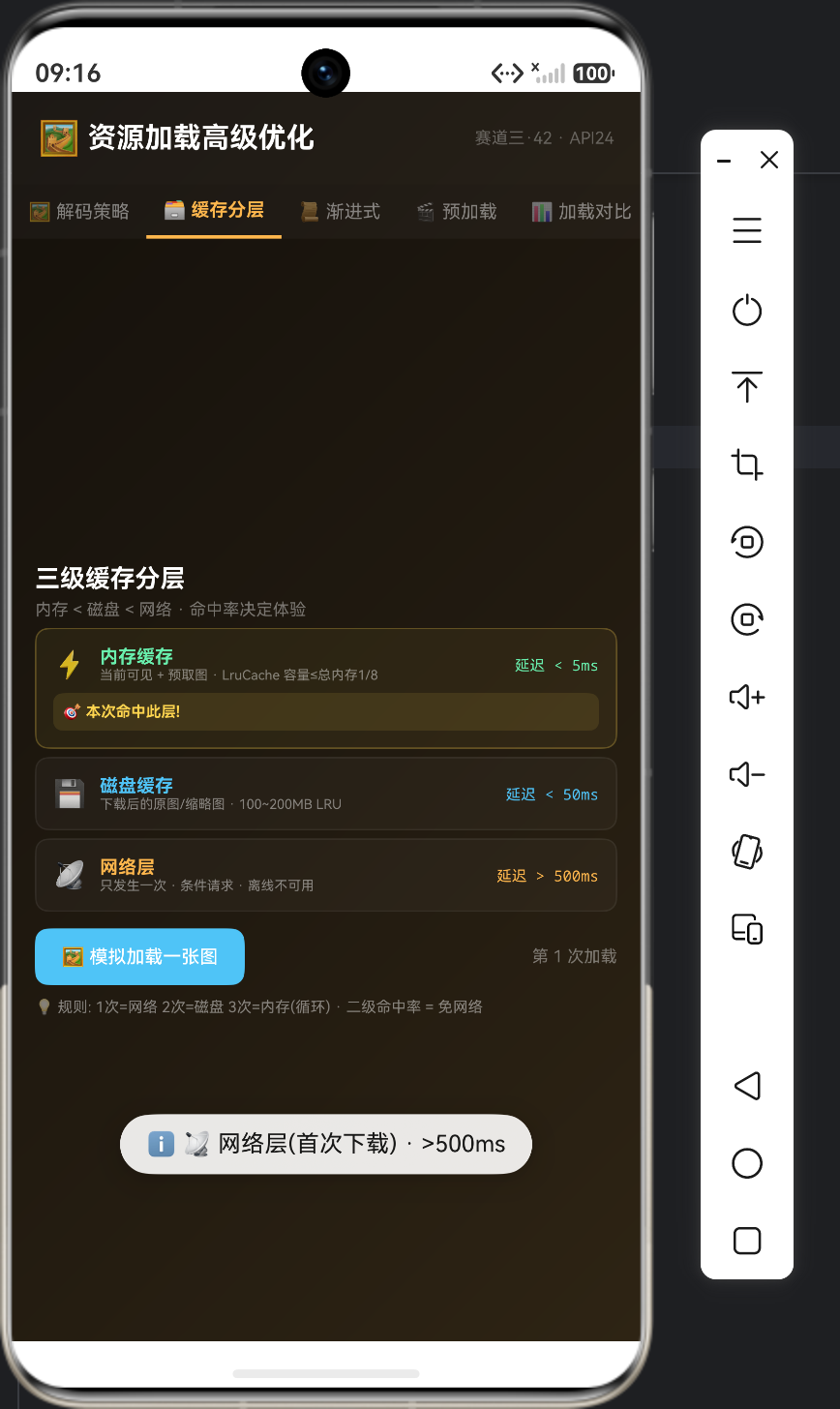

🗃️ 缓存分层	内存/磁盘/网络三级缓存命中流程演示

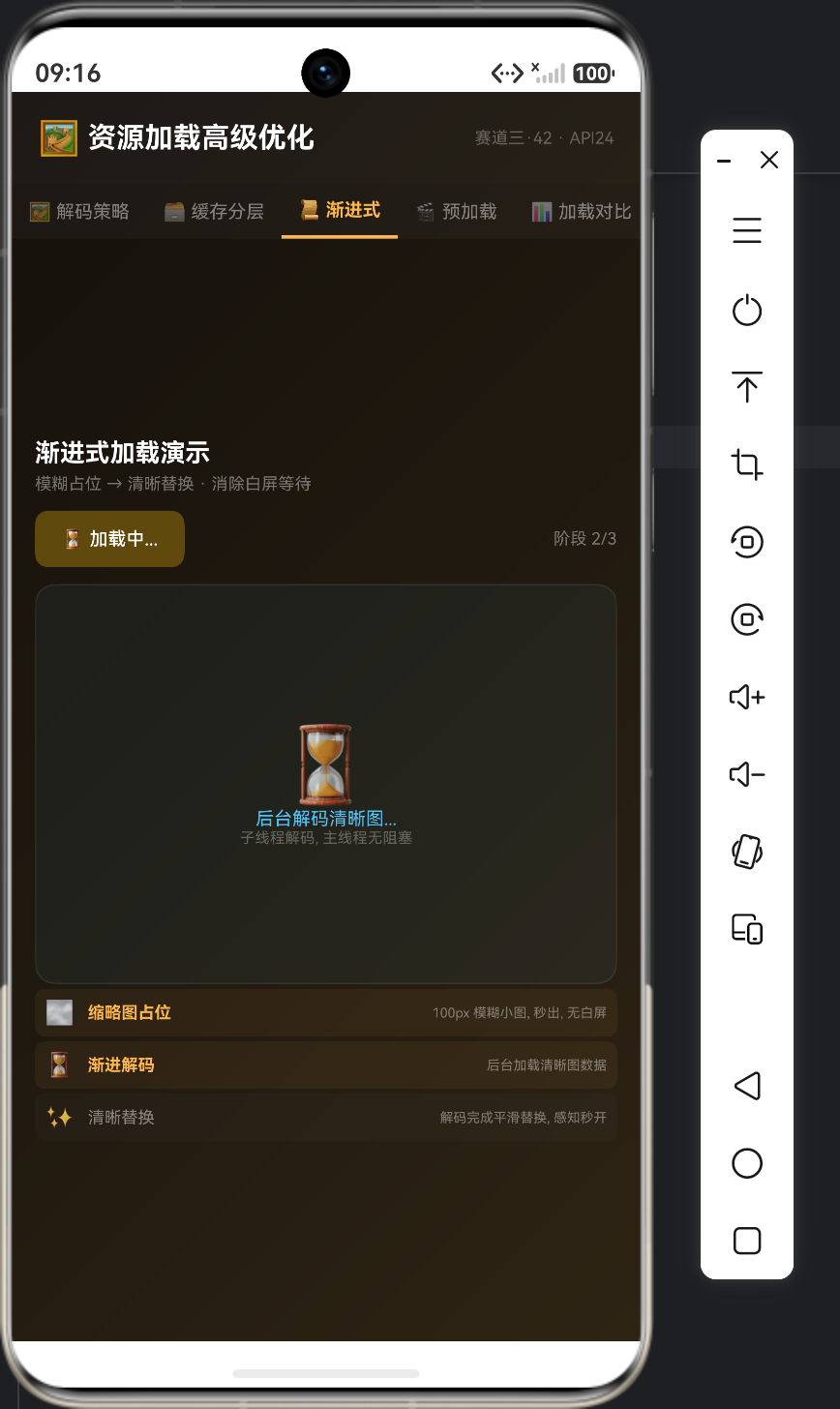

📜 渐进式	模糊占位 → 清晰替换 渐进加载演示
🎬 预加载	可视区预取 + 时机预判 策略演示
📊 加载对比	优化前后内存/耗时/命中率数据对比
