建立"帧率/绘制/首帧/过度绘制"四维性能指标、掌握 DisplaySync 帧率监控与埋点架构、落地性能看板与版本质量门禁

---

一、前置思考：性能必须"被度量"

1.1 为什么性能监控要常态化

场景	不监控	常态化监控
新功能上线	用户喊卡才知道	灰度期自动发现
版本回归	上线后崩溃	门禁提前拦截
优化效果	凭感觉	数据说话
机型差异	无从得知	按机型聚合

核心认知：性能问题不会自己报告，只会悄悄流失用户。只有常态化采集，
才能"在用户感知到之前"发现并修复。

1.2 性能监控的四个关键指标

指标	定义	采集手段
帧率（FPS）	每秒渲染帧数	DisplaySync 回调
绘制时间	单帧布局+绘制耗时	渲染打点
首帧耗时	页面打开到首帧	页面生命周期打点
过度绘制率	同像素被重复绘制次数	渲染器统计

1.3 监控的最终目标

常态化监控 → 性能回归检测 → 版本质量门禁 → 优化方向决策

监控不是目的，治理才是。看板的价值在于：让每个性能问题都有数据可循。

---

二、核心原理：渲染性能指标体系

2.1 帧率（FPS）与掉帧

60fps = 每帧 16.7ms 预算
实际帧率 55fps → 每 12 帧掉 1 帧
掉帧率 = 掉帧帧数 / 总帧数

健康: 掉帧率 < 3%
关注: 掉帧率 3%~10%
严重: 掉帧率 > 10%

注意：平均帧率会掩盖问题——“55fps 平均"可能是"50 帧满帧 + 10 帧严重卡顿”。
掉帧率与 P95 帧时间比平均帧率更能反映真实体验。

2.2 绘制时间构成

单帧时间 = 布局(measure/layout) + 绘制(draw) + 合成(composite) + 上屏(display)

典型分布(健康):
  布局 2ms + 绘制 3ms + 合成 5ms + 余量 6.7ms

绘制超时的典型原因：复杂布局层级、大量阴影/模糊、超大图片解码、
频繁重绘（联动第 10 篇列表性能与第 33 篇抖动治理）。

2.3 首帧耗时

首帧耗时 = 页面加载 → loadContent → 首帧上屏
指标: FCP(首内容) / TTI(可交互)

健康: FCP < 500ms, TTI < 1.5s

联动：首帧优化方案见第 31 篇（启动优化）。

2.4 过度绘制（Overdraw）

层级	含义	表现
1x	每个像素绘制 1 次	正常
2x	像素绘制 2 次	轻微浪费
3x+	像素绘制 3 次以上	明显卡顿

典型原因：多层嵌套背景色、大圆角+阴影叠加、整页半透明遮罩、
冗余容器背景（联动第 10 篇布局优化）。

---

三、源码/API 深度解析：采集实现

3.1 DisplaySync：帧率监控

HarmonyOS 提供 DisplaySync 能力，可注册帧回调统计帧率：

import { displaySync } from '@kit.ArkUI';

// 注册帧回调 (示例: 统计每帧间隔)
function startFrameMonitor(): void {
  const ds = displaySync.create();
  ds.setExpectedFrameRateRange({
    expected: 60,
    min: 0,
    max: 120
  });
  ds.on('frame', (info) => {
    // info.timestamp: 帧时间戳
    // 计算帧间隔 → 判断是否掉帧
    const now = info.timestamp;
    const delta = now - lastFrameTime;
    lastFrameTime = now;
    if (delta > 30) {
      // 帧间隔 > 30ms = 掉帧(50ms/帧以下)
      frameMonitor.reportDrop(delta);
    }
  });
  ds.start();
}

注意：帧回调频率高，统计逻辑必须轻量，只做计数与间隔判断。

3.2 渲染耗时打点

import { hiTraceMeter } from '@kit.PerformanceAnalysisKit';

// 关键渲染路径打点
function trackPageRender(page: string): void {
  hiTraceMeter.startTrace('PageRender:' + page, 1);
  // 页面构建与首帧
  windowStage.loadContent(page, () => {
    hiTraceMeter.finishTrace('PageRender:' + page, 1);
  });
}

3.3 性能埋点 SDK 架构

性能埋点 SDK
├── 采集器 (DisplaySync帧率 / 渲染打点 / 首帧计时)
├── 聚合器 (滑动窗口统计: 掉帧率/平均帧时间/P95)
├── 上报器 (批量 + 采样 + 压缩)
└── 配置中心 (阈值/开关/采样率远程控制)

// 埋点聚合: 滑动窗口统计掉帧率
export class FrameAggregator {
  private dropCount: number = 0;
  private totalFrames: number = 0;
  private readonly windowSize: number = 300;   // 300帧一个窗口

  onFrame(delta: number): void {
    this.totalFrames++;
    if (delta > 30) { this.dropCount++; }
    if (this.totalFrames >= this.windowSize) {
      const dropRate = this.dropCount / this.totalFrames;
      this.reportDropRate(dropRate);   // 上报掉帧率
      this.dropCount = 0;
      this.totalFrames = 0;
    }
  }
}

3.4 阈值告警规则

指标	阈值	级别
掉帧率	> 3%	关注
掉帧率	> 10%	严重
P95 帧时间	> 25ms	关注
平均帧率	< 45fps	严重
首帧耗时	> 1.5s	严重
过度绘制	平均 > 2.5x	关注

---

四、企业级实战：监控大盘落地

4.1 监控指标体系

页面渲染性能看板
├── 全局: 平均帧率 / 掉帧率 / P95帧时间
├── 页面级: 各页面帧率排行 / 首帧耗时排行
├── 机型级: 按设备聚合(低端机专项)
├── 版本级: 版本间性能回归对比
└── 场景级: 滑动/动画/列表专项

4.2 埋点架构

客户端                                         服务器
┌──────────────────────┐              ┌────────────────────┐
│ 页面级埋点:           │  批量上报    │ 性能数据接收       │
│  生命周期 + 渲染打点   │────────────►│ 聚合计算(掉帧率等) │
│ 帧率采集: DisplaySync │              │ 看板/告警/报表     │
│ 场景标记: 滑动/动画    │              │ 版本对比/门禁      │
└──────────────────────┘              └────────────────────┘

4.3 性能回归检测

检测项	方法	触发
版本对比	新版本 vs 基线掉帧率	超阈值告警
页面回归	关键页面帧率对比	性能下降标记
机型回归	低端机专项对比	专项报告
场景回归	滑动/动画专项	专项报告

4.4 质量门禁

门禁项	规则	拦截
掉帧率	新版本 > 基线 + 2pp	拦截发布
首帧耗时	> 1.5s 页面数 > 5	拦截
过度绘制	平均 > 2.5x	警告
帧率	低端机 < 40fps	拦截

---

五、排查与优化：性能问题定位

5.1 性能问题定位流程

步骤	动作
① 看板发现	掉帧率/首帧超阈值
② 下钻	页面级 → 机型级 → 场景级
③ 复现	Profiler 采集该场景
④ 定位	火焰图/过度绘制检查
⑤ 修复	布局/绘制/数据优化
⑥ 回归	看板确认指标恢复

5.2 高频坑点速查

• 帧率统计是否只报平均值（应含掉帧率/P95）？
• 帧回调逻辑是否轻量（不加重主线程）？
• 埋点是否覆盖关键页面与场景？
• 上报是否批量+采样（不费流量）？
• 是否按机型/版本聚合？
• 是否有版本回归对比？
• 是否配置了阈值告警？
• 是否有性能门禁？
• 过度绘制是否有专项检查？
• 首帧耗时是否纳入监控（联动 31 篇）？

---

六、总结与进阶

6.1 收益模型（参考实测）

指标	治理前	治理后	提升
全局掉帧率	9.2%	2.1%	77%
P95 帧时间	38ms	18ms	53%
首帧耗时超时页面	12 个	2 个	83%
性能回归发现时间	上线后 2 周	灰度期当日	90%+

6.2 工程规范

1. 埋点标准：关键页面统一埋点（生命周期 + 渲染打点）；
2. 指标口径：掉帧率/P95/首帧统一口径；
3. 看板职责：每周性能例会过看板；
4. 门禁强制：性能门禁纳入发布流程（第 44 篇联动）；
5. 专项治理：低端机专项、滑动专项、动画专项。

6.3 进阶方向

• 场景识别：自动识别滑动/动画场景分统计；
• 趋势预测：性能指标时间序列预测回归风险；
• 渲染管线深度：合成/上屏阶段拆解（第 2/10 篇联动）；
• 分布式性能：跨设备渲染协同监控（第 16~30 篇联动）。

---

附：Demo 演示说明

Tab	演示内容

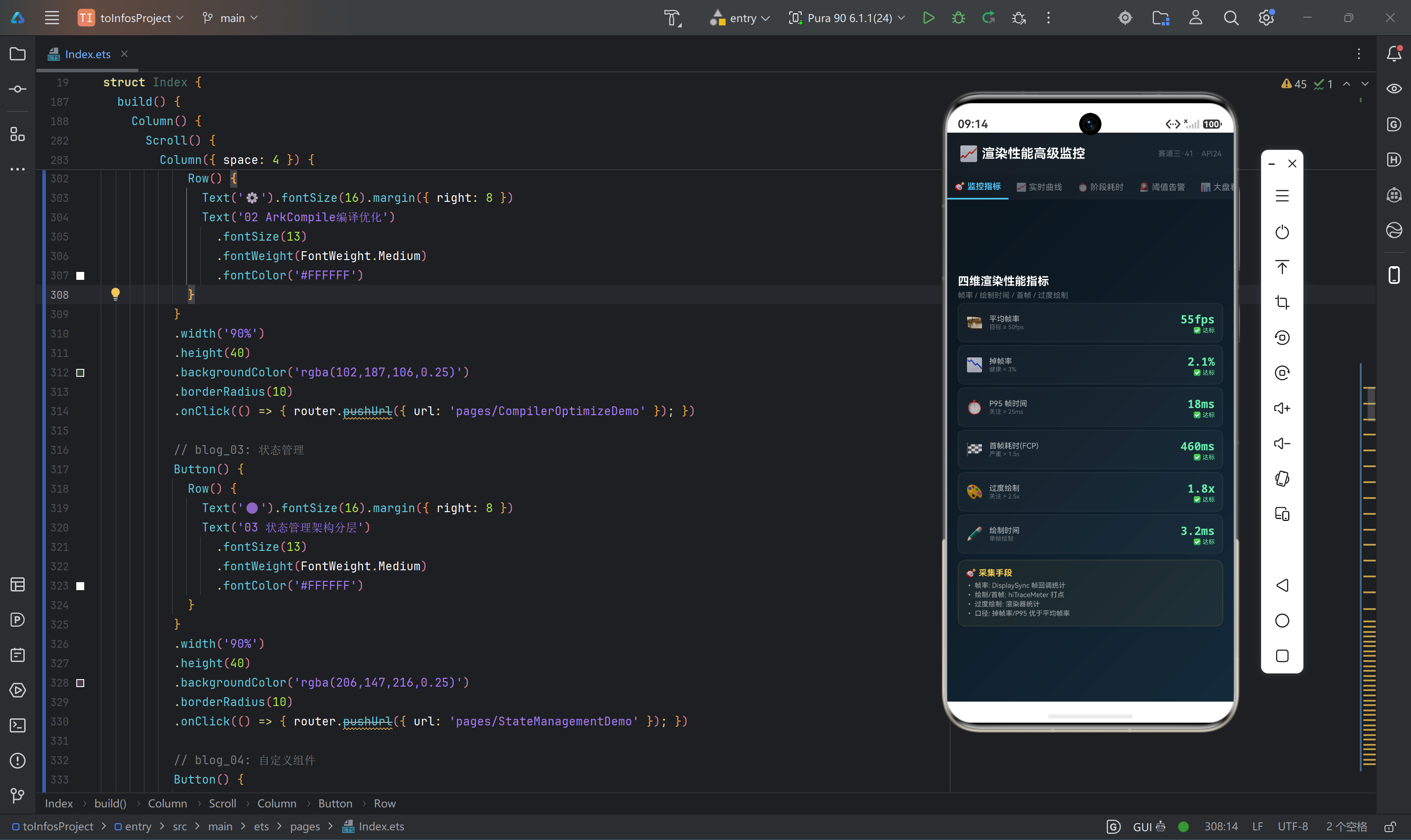

🎯 监控指标	帧率/绘制/首帧/过度绘制 四维指标卡

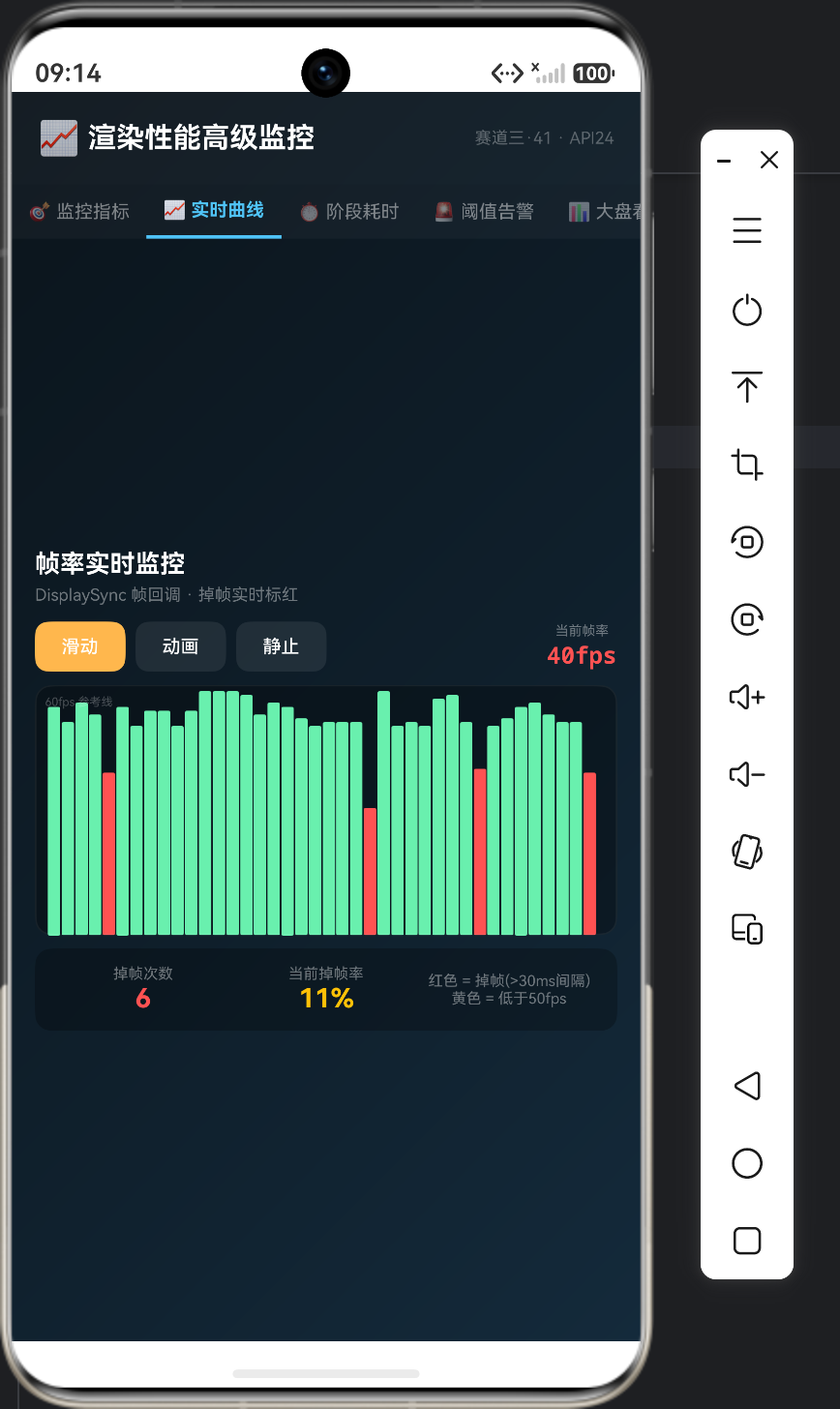

📈 实时曲线	帧率实时曲线模拟（滑动场景，掉帧检测）

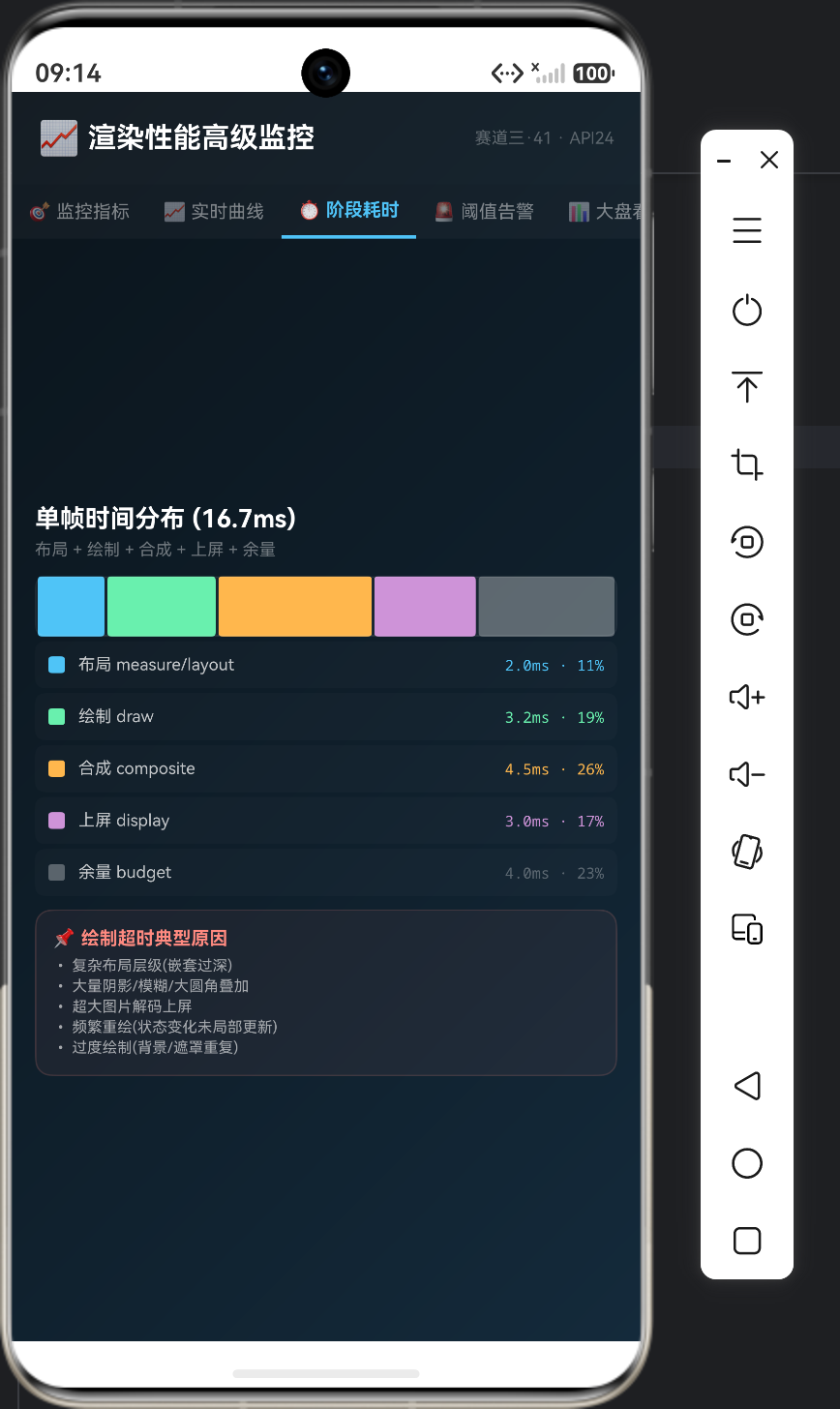

⏱️ 阶段耗时	单帧布局/绘制/合成/上屏时间分布

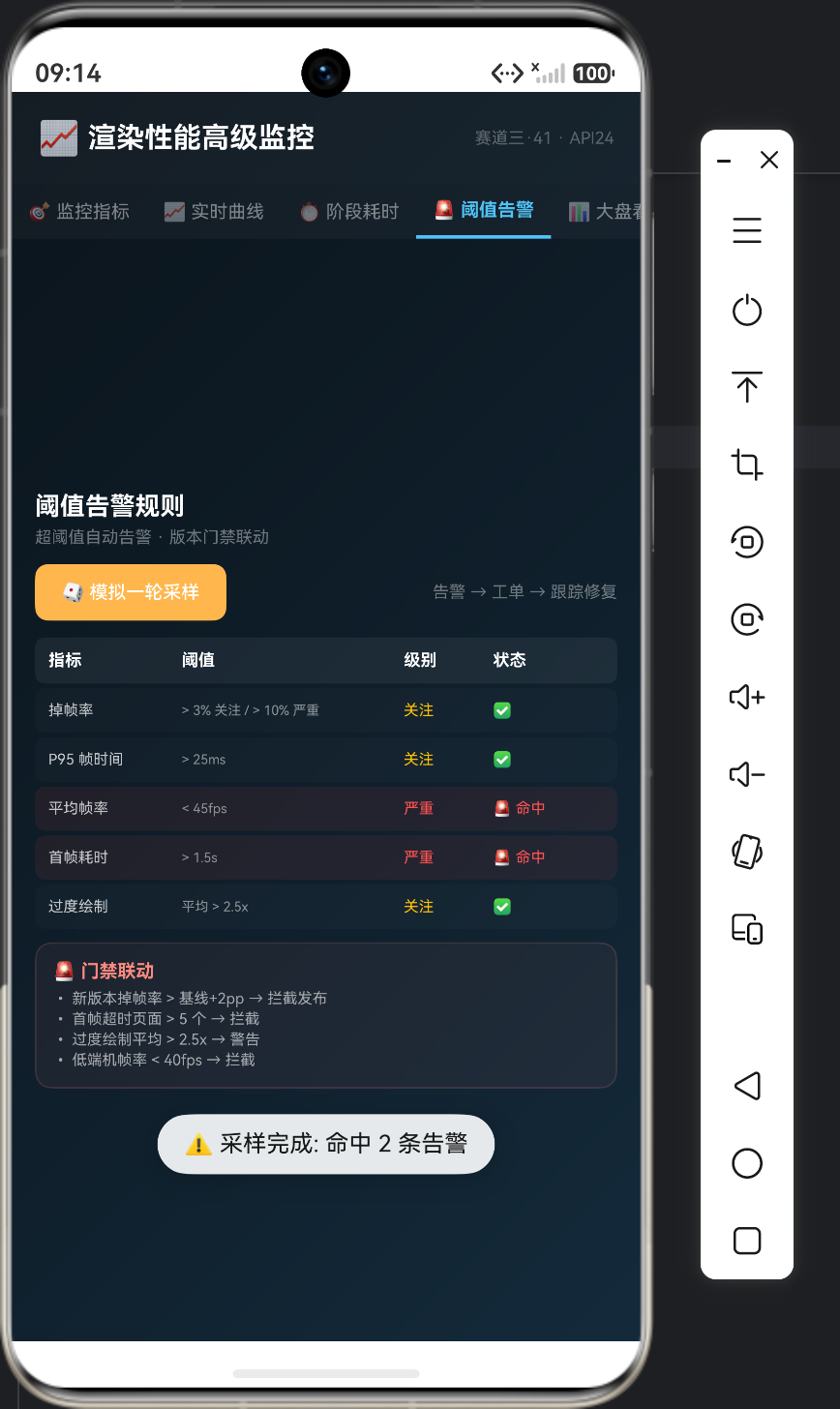

🚨 阈值告警	告警规则表 + 模拟触发告警演示
📊 大盘看板	版本对比/页面排行/门禁结果（模拟）
