1. 组件概述

在开发鸿蒙移动应用项目的时候，想让界面变得生动有趣起来，便思考加一个循环滚动的背景如下：

1. 组件概述

在开发鸿蒙移动应用项目的时候，想让界面变得生动有趣起来，便思考加一个循环滚动的背景如下：

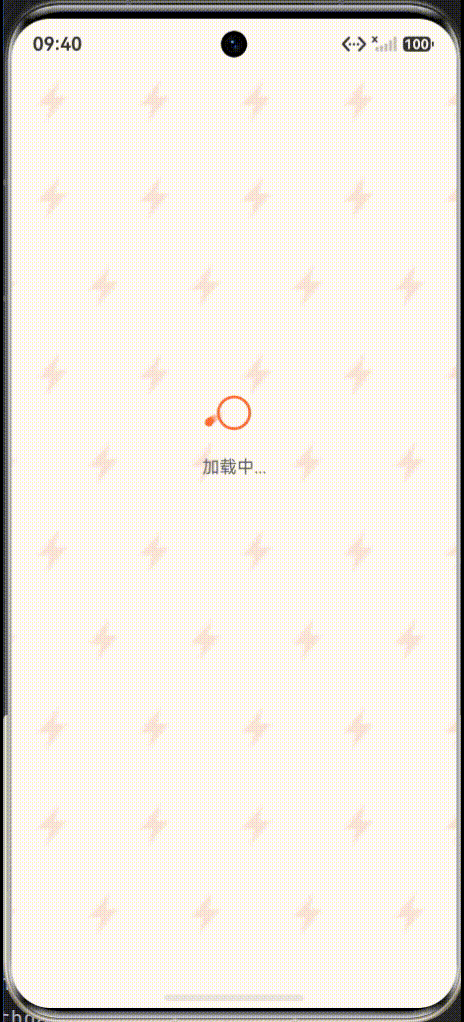

循环滚动图示

1.1 用途

这个背景组件是一个用于 ArkUI 页面的斜向循环滚动背景组件。它以一张平铺无缝的背景纹理图片（background.png）作为素材，通过 2D 瓦片网格 + 定时器偏移的方式，在页面上产生背景沿对角线方向无限循环滚动的视觉效果。

1.2 视觉效果

背景图像沿对角线方向（默认左下 → 右上）持续缓慢移动
画面完全连续、无接缝，形成"无限循环"的观感
背景层不响应触摸事件，不影响上层 UI 的正常交互

1.3 使用场景

在应用界面需要的时候例如首页、过渡页、游戏大厅页等等加入，可以营造动态氛围感，避免单调背景，也能够保持视觉的活跃度。

1.4 技术栈

框架：HarmonyOS ArkUI (API 12+)
语言：ArkTS
核心机制：ForEach 网格 + translate 偏移 + setInterval 定时器

2. 参数接口

2.1 参数一览

参数名	类型	默认值	含义	注解
`speed`	`number`	`1.5`	滚动速度（像素/帧，约 60fps）	`@State`，外部可传入。值越大越快，推荐范围 0.3 ~ 3.0
`tileSize`	`number`	`500`	单个瓦片尺寸（px，宽高相等）	`@State`，外部可传入。决定网格密度与回绕步长
这些参数可以通过外部传参的形式，或者直接内部定义。

外部传参，一般就是用在你需要让不同的页面速度有所不同，以及单片大小有所不同，可以传参调整。
内部定义，就是你直接自己定义后不做更改，让应用的背景界面统一而不有所差异。

2.2 内部状态（不可外部传入）

状态	类型	初始值	说明
`offsetX`	`number`	`0`	X 轴累计偏移量（单位 px）
`offsetY`	`number`	`-tileSize`	Y 轴累计偏移量（单位 px）
`timerId`	`number`	`-1`	setInterval 返回的定时器标识

2.3 网格常量

private readonly ROWS: number[] = [0, 1, 2];    // 3 行
private readonly COLS: number[] = [0, 1];       // 2 列

瓦片数量用于排布背景图片，要实现循环而不露馅的话，因情而定，保证不会漏白边即可。若我的背景图片比较小，那么所需的瓦片数量就需要排布渲染更多，如果背景图片比较大，就可以减少。那我这个背景图片设定比较大，因此相应的瓦片数量就少了。
效果如下：
构建示意图

3. 实现原理

3.1 瓦片网格的构建方式

3.1.1 行列数计算

网格使用双层 ForEach 构建：

外层 ForEach(ROWS) 生成 3 行（Row 组件）
内层 ForEach(COLS) 每行生成 2 列（Image 组件）

网格结构示意（每个 [r,c] 代表一个 tileSize × tileSize 的 Image 瓦片）：

       col0       col1
row0  [0,0]      [0,1]
row1  [1,0]      [1,1]
row2  [2,0]      [2,1]

3.1.2 覆盖范围

6 个瓦片的总覆盖面积为：

宽度：2 × tileSize = 2 × 500 = 1000px
高度：3 × tileSize = 3 × 500 = 1500px

网格通过 Column 组件 + Row 组件自然排列，每个 Image 宽高均为 tileSize，最终由外层 Stack 的 .clip(true) 裁切到视口大小。

3.1.3 背景色保障

每个 Row 和整体 Column 均和背景色相同或相近，作为瓦片覆盖区域之外的底色作为保障——若极端场景下瓦片未能完全覆盖视口，底色与背景图主色调保持一致，不会出现突兀的纯白区域。

3.2 偏移与回绕机制

3.2.1 偏移方向

当前方向为左下 → 右上：

this.offsetX -= this.speed;   // X 轴向左偏移（负方向）
this.offsetY += this.speed;   // Y 轴向下偏移（正方向）

由于网格通过 .translate({ x: offsetX, y: offsetY }) 平移，offsetX 向左为负、网格整体左移，视觉上内容向右上流动，即"网格向左下方移动 → 视觉滚动方向为右上"。

3.2 偏移与回绕机制

3.2.1 偏移方向

当前方向为左下 → 右上：

this.offsetX -= this.speed;   // X 轴向左偏移（负方向）
this.offsetY += this.speed;   // Y 轴向下偏移（正方向）

由于网格通过 .translate({ x: offsetX, y: offsetY }) 平移，offsetX 向左为负、网格整体左移，视觉上内容向右上流动，即"网格向左下方移动 → 视觉滚动方向为右上"。

3.2.2 偏移量区间

为确保护网始终覆盖视口顶部和左侧，offsetX和 offsetY 被约束在特定区间：

轴	区间	含义
`offsetX`	`[-tileSize, 0)`	网格左边界始终 ≤0（不露出右侧白边）
`offsetY`	`[-tileSize, 0)`	网格上边界始终 ≤0（不露出下方白边）

3.2.3 初始值设定

aboutToAppear(): void {
    this.offsetY = -this.tileSize;   // 初始 -500，网格顶部在视口上方 500px
    this.startScroll();
}

offsetX 初始为 0（声明默认值），即网格左边界在视口左边缘
offsetY 初始为 -tileSize（-500），即网格顶部在视口上方 500px

3.2.4 回绕逻辑（无缝循环核心）

每帧（~16ms）执行以下回绕检测：

// X 轴：offsetX 向左递减到 ≤ -tileSize 时，加回 tileSize
if (this.offsetX <= -this.tileSize) {
    this.offsetX += this.tileSize;
}

// Y 轴：offsetY 向下递增到 ≥ 0 时，减回 tileSize
if (this.offsetY >= 0) {
    this.offsetY -= this.tileSize;
}

回绕原理图解（以 X 轴为例，Y 轴同理）：

时间轴 →

offsetX:  -500  ...  -250  ...  -1    此时 offsetX = -500，触发回绕，加回 500 → 0
                                 ↓
offsetX    0    ...  -250  ...  -500   再次触发回绕...
                                 ↓
offsetX    0    ...  -250  ...         （循环往复）

由于每次回绕的步长恰好为 tileSize（即一个瓦片的尺寸），而网格比视口多出一整列缓冲瓦片，回绕跳变后的画面与回绕前的画面在视觉上完全一致

3.3 定时器与帧率控制

this.timerId = setInterval(() => {
    // 更新 offsetX、offsetY + 回绕检测
}, 16);  // ~60fps (1000ms / 60 ≈ 16.67ms)

项目	说明
帧率	约 60fps（16ms 间隔）
每帧位移	`speed` px（默认 1.5）
每秒位移	约 `speed × 60 ≈ 90px/s`
完整循环周期	`tileSize / (speed × 60)` 秒（默认 500 / 90 ≈ 5.6 秒）

生命周期管理

生命周期	操作
`aboutToAppear()`	设置 offsetY 初始负值 + 调用 `startScroll()` 启动定时器
`aboutToDisappear()`	`clearInterval(timerId)` 销毁定时器，防止内存泄漏

3.4 触摸穿透

.hitTestBehavior(HitTestMode.None)

设置在最外层 Stack 上，背景层完全不响应任何触摸/点击/滑动手势，所有事件穿透到上层页面内容。

4. 关键代码解析

4.1 滚动定时器 — `startScroll()`

private startScroll(): void {
    this.timerId = setInterval(() => {
        // 1. 偏移累加（方向：左下→右上）
        this.offsetX -= this.speed;
        this.offsetY += this.speed;

        // 2. X 轴回绕
        if (this.offsetX <= -this.tileSize) {
            this.offsetX += this.tileSize;
        }

        // 3. Y 轴回绕
        if (this.offsetY >= 0) {
            this.offsetY -= this.tileSize;
        }
    }, 16);
}

执行流程：

每隔 16ms，offsetX 减去 speed（网格左移），offsetY 加上 speed（网格下移）
检查 offsetX 是否 ≤ -tileSize，若是则加回 tileSize（网格右跳到等效位置）
检查 offsetY 是否 ≥ 0，若是则减回 tileSize（网格上跳到等效位置）

为什么回绕阈值不同？

offsetX 方向为递减（负向），回绕点为 ≤ -tileSize

offsetY 方向为递增（正向），回绕点为 ≥ 0
阈值选取的根本原则：在偏移量即将使网格暴露空白区域前，提前回跳到等效位置。

4.3 视图构建 — `build()`

build() {
    Stack() {
        Column() {                                          // 外层列容器（3 行）
            ForEach(this.ROWS, (row: number) => {
                Row() {                                     // 每行（2 列）
                    ForEach(this.COLS, (col: number) => {
                        Image($rawfile('background_animation/background.png'))
                            .width(this.tileSize)
                            .height(this.tileSize)
                    }, (col: number): string => `${row}_${col}`)
                }
                .backgroundColor('#fff9f0')                 // 行底色兜底
            }, (row: number): string => `r${row}`)
        }
        .translate({ x: this.offsetX, y: this.offsetY })   // 偏移变换
        .backgroundColor('#fff9f0')                         // 列底色兜底
    }
    .width('100%')
    .height('100%')
    .clip(true)                                             // 裁切超出视口部分
    .hitTestBehavior(HitTestMode.None)                      // 触摸穿透
}

⚠️注意：

外层Stack主要是用于裁切超出视口部分的内容，超出部分不会被绘制，减少 GPU 绘制面积，节省渲染资源。如果去掉Stack层直接从内部的Column层开始的话，会出现问题：
1、使用clip，那么会先渲染图片，然后再进行位移，就会导致滚动失效
2、不使用clip，那么就会一次性绘制出全部的背景，占用内存，资源开销大

关键属性说明：

属性	位置	作用
`.translate({ x, y })`	Column	将整个网格平移 offsetX/offsetY，实现滚动效果
`.clip(true)`	Stack	裁切超出的瓦片区域，不会撑破布局
`.hitTestBehavior(HitTestMode.None)`	Stack	触摸穿透，事件到达上层页面
`backgroundColor('#fff9f0')`	Row + Column	底色兜底，与背景图主色一致
`$rawfile('...')`	Image	从 `entry/src/main/resources/rawfile/` 加载静态资源

5. 滚动方向切换

通过修改 startScroll() 中 offsetX / offsetY 的符号和回绕条件，可以切换四种对角线方向。

5.1 方向总览

方向	offsetX 操作	offsetY 操作	X 回绕条件	Y 回绕条件	offsetX 初始	offsetY 初始
左上 → 右下	`-= speed`	`-= speed`	`<= -tileSize → += tileSize`	`<= -tileSize → += tileSize`	0	0
左下 → 右上（当前）	`-= speed`	`+= speed`	`<= -tileSize → += tileSize`	`>= 0 → -= tileSize`	0	-tileSize
右下 → 左上	`+= speed`	`-= speed`	`>= 0 → -= tileSize`	`<= -tileSize → += tileSize`	-tileSize	0
右上 → 左下	`+= speed`	`+= speed`	`>= 0 → -= tileSize`	`>= 0 → -= tileSize`	-tileSize	-tileSize

5.2 规律总结

offsetX / offsetY 的符号决定网格移动方向，间接决定视觉滚动方向（视觉方向与网格移动方向相反）
回绕阈值取决于该轴偏移量的增减方向：
- 递减（-= speed）→ 回绕点 <= -tileSize，回绕操作 += tileSize
- 递增（+= speed）→ 回绕点 >= 0，回绕操作 -= tileSize
初始值需使网格在起始位置就覆盖视口：
- 递减轴初始 0（网格左/上边界对齐视口）
- 递增轴初始 -tileSize（网格在视口上方/左侧，随递增逐渐进入视口）

5.3 各方向完整代码

5.3.1 左上 → 右下

// aboutToAppear: offsetX = 0, offsetY = 0
this.offsetX -= this.speed;
this.offsetY -= this.speed;

if (this.offsetX <= -this.tileSize) this.offsetX += this.tileSize;
if (this.offsetY <= -this.tileSize) this.offsetY += this.tileSize;

5.3.2 左下 → 右上（当前实现）

// aboutToAppear: offsetX = 0, offsetY = -tileSize
this.offsetX -= this.speed;
this.offsetY += this.speed;

if (this.offsetX <= -this.tileSize) this.offsetX += this.tileSize;
if (this.offsetY >= 0) this.offsetY -= this.tileSize;

5.3.3 右下 → 左上

// aboutToAppear: offsetX = -tileSize, offsetY = 0
this.offsetX += this.speed;
this.offsetY -= this.speed;

if (this.offsetX >= 0) this.offsetX -= this.tileSize;
if (this.offsetY <= -this.tileSize) this.offsetY += this.tileSize;

5.3.4 右上 → 左下

// aboutToAppear: offsetX = -tileSize, offsetY = -tileSize
this.offsetX += this.speed;
this.offsetY += this.speed;

if (this.offsetX >= 0) this.offsetX -= this.tileSize;
if (this.offsetY >= 0) this.offsetY -= this.tileSize;

6. 使用方式

6.1 导入组件

import { BackgroundScroll } from '../component/BackgroundScroll';

6.2 页面中使用（Stack 布局）

@Entry
@Component
struct MyPage {
    build() {
        Stack() {
            // ===== 背景层 =====
            BackgroundScroll({ speed: 1.5, tileSize: 500 })

            // ===== 页面内容层 =====
            Column() {
                Text('页面标题')
                    .fontSize(32)
                    .fontColor(Color.White)
                // ... 其他 UI 元素
            }
            .width('100%')
            .height('100%')
        }
    }
}

背景层可以通过zIndex()设置背景层级，或者是在代码中放在其他组件的上方实现背景层叠下载方

6.3 参数调节示例

需求	参数	说明
加快滚动	`speed: 3.0`	约 180px/s，节奏明快
慢速滚动	`speed: 0.5`	约 30px/s，舒缓大气
大尺寸纹理	`tileSize: 800`	纹理图案更大、更稀疏
细密纹理	`tileSize: 300`	纹理更密、滚动周期更短

6.4 素材要求

素材路径：entry/src/main/resources/rawfile/background_animation/background.png

素材需满足：

无缝平铺：图片上下左右边缘能自然衔接，平铺后无接缝线
无白边：图片内容填满整张画布，边缘不得有白色/透明区域
宽高相等：保持正方形，与 tileSize 正方形假设一致
格式：PNG（推荐，支持透明）或 JPEG

7. 注意事项

7.1 背景图素材不要有白边

如果背景图边缘有白色或与主色不一致的边框，在瓦片拼接时会形成明显的网格线。确保图片边缘与内容自然衔接，做到真正无缝。

7.2 触摸穿透

组件已内置 .hitTestBehavior(HitTestMode.None)，无需额外处理。禁止在外部包裹再设置触摸事件拦截，否则上层页面将无法响应触摸。

7.3 定时器清理

组件销毁时 aboutToDisappear() 自动执行 clearInterval()。但若页面通过路由跳转而非销毁组件，定时器会继续运行。如有此场景，需在页面 onPageHide() 中手动暂停。

7.4 与 Stack 配合

必须作为 Stack 的第一个子元素（即最底层），否则会遮挡上层内容。不能在 Column 或 Row 中直接使用，否则无法铺满全屏。

7.5 性能考量

项目	当前实现	说明
瓦片数量	6 个（3×2）	固定不变，开销恒定
每帧操作	translate 偏移更新	GPU 加速，极低 CPU 开销
图片解码	Image 组件懒加载	ArkUI 框架负责缓存
定时器频率	60fps	与屏幕刷新率对齐

当前 ForEach + Image 实现在绝大多数场景下性能良好。
