Canvas 绘制饼图

本文是《HarmonyOS NEXT 企业级开发实战：30篇打造智能记账APP》系列的第 19 篇，对应 Git Tag v0.1.9。承接前序开发，本篇使用 ArkUI Canvas API 绘制饼图展示分类支出占比，封装 CircleChart 组件支持图例、动画、点击交互。重点讲解 ArkTS 中 @Prop 属性命名与基类方法冲突的编译陷阱及解决方案。

前言

企业级应用的完整体验包含主动提醒与数据可视化两大能力。本章落地鸿蒙 Canvas API，为统计图表模块奠定基础。记账 APP 的统计页需要直观展示"本月钱花在哪里"，饼图是最经典的可视化方案。本文将带你：

1. 设计 PieDataItem 数据接口与 ViewModel 业务逻辑
2. 封装 CircleChart 通用饼图组件
3. 实现完整的 Canvas 扇形绘制算法
4. 集成到 StatisticsView 完成数据闭环
5. 规避 ArkTS @Prop 属性名冲突的编译陷阱

企业级核心原则：功能必须可视、可交互、可响应。参考 HarmonyOS NEXT 开发者文档 了解官方约定，配合 ArkUI Canvas 组件 掌握绘制 API。

---

一、需求分析

1.1 功能介绍

需求项	说明
核心功能	使用 ArkUI Canvas API 绘制饼图展示分类支出占比，封装 CircleChart 组件
数据源	ViewModel 聚合 Repository 数据后生成 PieDataItem[]
交互方式	点击扇区高亮、长按弹出明细
视觉规范	收入绿/支出红/预算蓝/统计紫，环形中心镂空
组件属性	chartWidth、chartHeight、data

1.2 业务流程

用户进入统计页
  ↓
StatisticsViewModel 调用 Repository 加载本月账单
  ↓
按 category 聚合计算 expenseByCategory: PieDataItem[]
  ↓
CircleChart 组件接收 data 并在 onReady 中绘制
  ↓
用户点击扇区 → 命中检测 → 高亮或弹提示

---

二、数据接口设计

2.1 PieDataItem 接口定义

实际项目中，数据接口必须显式导出，避免内联类型在跨文件引用时丢失类型推导。每个数据项携带 color 字段，由 ViewModel 根据分类主题色填充，组件只负责按颜色绘制，不关心业务语义。

// components/chart/CircleChart.ets
export interface PieDataItem {
  label: string;
  value: number;
  color: string;
}

2.2 数据流转路径

阶段	数据形态	说明
Repository	Bill[]	原始账单列表
ViewModel 聚合	PieDataItem[]	按分类求和并附加颜色
组件入参	@Prop data: PieDataItem[]	单向同步
Canvas 绘制	ctx.arc / ctx.fill	逐扇区渲染

---

三、ViewModel 业务层

3.1 StatisticsViewModel 实现

ViewModel 负责从 Repository 加载本月数据，按分类聚合为 PieDataItem[]。注意 DateUtil.monthStart() 和 DateUtil.monthEnd() 需要传入时间戳参数。

// viewmodel/StatisticsViewModel.ets
import { BillRepository } from '../repository/BillRepository';
import { Bill } from '../model/Bill';
import { BillType } from '../constants/BillType';
import { DateUtil } from '../utils/DateUtil';
import { MoneyUtil } from '../utils/MoneyUtil';
import { PieDataItem } from '../components/chart/CircleChart';
import { AppColors } from '../theme/Colors';

export class StatisticsViewModel {
  bills: Bill[] = [];
  totalExpense: number = 0;
  totalIncome: number = 0;
  expenseByCategory: PieDataItem[] = [];
  isLoading: boolean = true;

  private billRepo = BillRepository.getInstance();

  async loadData(): Promise<void> {
    this.isLoading = true;
    const now = Date.now();
    const start = DateUtil.monthStart(now);
    const end = DateUtil.monthEnd(now);
    this.bills = await this.billRepo.findByDateRange(start, end);
    this.totalExpense = this.bills
      .filter(b => b.type === BillType.EXPENSE)
      .reduce((s, b) => s + b.money, 0);
    this.totalIncome = this.bills
      .filter(b => b.type === BillType.INCOME)
      .reduce((s, b) => s + b.money, 0);
    this.aggregateByCategory();
    this.isLoading = false;
  }

  private aggregateByCategory(): void {
    const map = new Map<string, number>();
    for (const b of this.bills) {
      if (b.type !== BillType.EXPENSE) continue;
      map.set(b.categoryName, (map.get(b.categoryName) ?? 0) + b.money);
    }
    const palette = [AppColors.Expense, AppColors.Income, AppColors.Budget, AppColors.Statistic];
    this.expenseByCategory = Array.from(map.entries()).map((entry, i) => ({
      label: entry[0],
      value: entry[1],
      color: palette[i % palette.length]
    }));
  }

  formatMoney(cents: number): string {
    return MoneyUtil.formatWithComma(cents);
  }
}

3.2 字段说明

字段	类型	用途
bills	Bill[]	原始账单列表
totalExpense	number	本月支出汇总（分）
totalIncome	number	本月收入汇总（分）
expenseByCategory	PieDataItem[]	分类支出占比数据
isLoading	boolean	加载态标志

---

四、CircleChart 组件封装

4.1 组件完整源码

以下是实际项目中 CircleChart 组件的完整源码，采用 chartWidth / chartHeight 命名，绘制环形饼图并在中心镂空。

// components/chart/CircleChart.ets
import { AppColors } from '../theme/Colors';

export interface PieDataItem {
  label: string;
  value: number;
  color: string;
}

@Component
export struct CircleChart {
  @Prop data: PieDataItem[] = [];
  @Prop chartWidth: number = 260;
  @Prop chartHeight: number = 260;
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D();

  build() {
    Column() {
      Canvas(this.ctx)
        .width(this.chartWidth)
        .height(this.chartHeight)
        .onReady(() => { this.drawPie(); })
    }.alignItems(HorizontalAlign.Center)
  }

  private drawPie(): void {
    const ctx = this.ctx;
    ctx.clearRect(0, 0, this.chartWidth, this.chartHeight);
    const cx = this.chartWidth / 2;
    const cy = this.chartHeight / 2;
    const r = Math.min(this.chartWidth, this.chartHeight) / 3;
    const total = this.data.reduce((s, d) => s + d.value, 0);
    if (total === 0) return;
    let start = -Math.PI / 2;
    for (const item of this.data) {
      const angle = (item.value / total) * Math.PI * 2;
      ctx.beginPath();
      ctx.moveTo(cx, cy);
      ctx.arc(cx, cy, r, start, start + angle);
      ctx.closePath();
      ctx.fillStyle = item.color;
      ctx.fill();
      start += angle;
    }
    // 中心镂空形成环形
    ctx.fillStyle = AppColors.CardBackground;
    ctx.beginPath();
    ctx.arc(cx, cy, r * 0.55, 0, Math.PI * 2);
    ctx.fill();
  }
}

4.2 组件属性一览

属性	装饰器	类型	默认值	说明
data	@Prop	PieDataItem[]	[]	饼图数据源
chartWidth	@Prop	number	260	画布宽度
chartHeight	@Prop	number	260	画布高度
ctx	普通成员	CanvasRenderingContext2D	new	绘图上下文

4.3 绘制执行流程

饼图绘制的完整执行步骤如下：

1. onReady 回调触发，调用 drawPie() 方法
2. clearRect 清空画布，避免残留像素
3. 计算圆心坐标 cx / cy 和半径 r
4. reduce 求和数据总和，总和为 0 则直接返回
5. 从 -π/2（正上方）开始逐扇区绘制
6. 每个扇区：beginPath → moveTo 圆心 → arc 画弧 → closePath → fill
7. 最后在中心绘制 CardBackground 色圆形，形成环形镂空效果

---

五、ArkTS 编译陷阱：width/height 属性名冲突

5.1 问题复现

在早期开发中，我们习惯将画布尺寸属性命名为 @Prop width 和 @Prop height。然而在 ArkTS 编译时会报如下错误：

错误: Property 'width' in type 'CircleChart' is not assignable to the same property in base type 'CustomComponent'.
      Type 'number' is not assignable to type '((value: Length) => CircleChart) & number'.
错误: Property 'height' in type 'CircleChart' is not assignable to the same property in base type 'CustomComponent'.

5.2 原因分析

根本原因：ArkUI 中所有 @Component 装饰的 struct 都隐式继承自基类 CustomComponent。该基类已经声明了 width(value: Length) 和 height(value: Length) 这两个链式布局方法（用于设置组件宽高）。当你在子组件中用 @Prop width: number 声明同名属性时，TypeScript 类型系统发现子类属性类型 number 与基类方法类型 ((value: Length) => CircleChart) & number 不兼容，从而报出上述编译错误。

简单来说，width 和 height 在 ArkUI 生态中是保留的布局方法名，不能作为 @Prop 属性名使用。

5.3 解决方案

将 @Prop width / @Prop height 重命名为 @Prop chartWidth / @Prop chartHeight，并同步更新组件内部所有引用：

// ❌ 错误写法：与基类方法冲突
@Prop width: number = 260;
@Prop height: number = 260;
// ...
Canvas(this.ctx).width(this.width).height(this.height)

// ✅ 正确写法：使用业务前缀避免冲突
@Prop chartWidth: number = 260;
@Prop chartHeight: number = 260;
// ...
Canvas(this.ctx).width(this.chartWidth).height(this.chartHeight)

5.4 命名规范建议

场景	不推荐	推荐	说明
画布尺寸	width / height	chartWidth / chartHeight	避开基类方法名
卡片尺寸	width / height	cardWidth / cardHeight	同理
列表尺寸	width / height	listWidth / listHeight	同理
通用尺寸	width / height	xxxWidth / xxxHeight	一律加业务前缀

最佳实践：在 ArkUI 中凡是涉及自定义尺寸的 @Prop 属性，都应添加业务前缀，从根源上规避与 CustomComponent 基类方法的命名冲突。

---

六、页面集成与调用

6.1 StatisticsView 调用方式

实际项目中的 StatisticsView 直接通过 CircleChart({ data: ... }) 调用组件，数据由 ViewModel 提供：

// pages/StatisticsView.ets
import { StatisticsViewModel } from '../viewmodel/StatisticsViewModel';
import { CircleChart } from '../components/chart/CircleChart';
import { AppColors } from '../theme/Colors';
import { AppSpace } from '../theme/Spacing';

@Entry
@Component
struct StatisticsView {
  @State viewModel: StatisticsViewModel = new StatisticsViewModel();

  aboutToAppear() { this.viewModel.loadData(); }

  build() {
    Column() {
      // 顶栏
      Row() {
        Text('统计').fontSize(22).fontWeight(FontWeight.Bold).layoutWeight(1)
        Text('本月').fontSize(14).fontColor(AppColors.SecondaryText)
      }.width('100%').height(56)

      if (this.viewModel.isLoading) {
        Column() { Text('加载中...').fontColor(AppColors.SecondaryText) }
          .width('100%').height('100%').justifyContent(FlexAlign.Center)
      } else if (this.viewModel.expenseByCategory.length === 0) {
        Column() { Text('暂无数据').fontColor(AppColors.SecondaryText) }
          .width('100%').height('100%').justifyContent(FlexAlign.Center)
      } else {
        // 支出汇总
        Text('¥' + this.viewModel.formatMoney(this.viewModel.totalExpense))
          .fontSize(32).fontColor(AppColors.Expense).fontWeight(FontWeight.Bold)
          .margin({ bottom: AppSpace.MD })

        // 饼图
        CircleChart({ data: this.viewModel.expenseByCategory })
      }
    }
    .height('100%').padding({ left: 20, right: 20 })
    .backgroundColor(AppColors.Background)
  }
}

6.2 路由配置

// main_pages.json
{
  "src": [
    "pages/MainView",
    "pages/HomeView",
    "pages/StatisticsView",
    "pages/BudgetView",
    "pages/ProfileView",
    "pages/AddBillView"
  ]
}

---

七、Canvas 绘制核心详解

7.1 drawPie 方法逐步解析

饼图的核心绘制逻辑可以拆解为扇区绘制和中心镂空两步：

// 扇区绘制：从正上方开始，顺时针铺满 2π
let start = -Math.PI / 2;           // 12 点钟方向
for (const item of this.data) {
  const angle = (item.value / total) * Math.PI * 2;
  ctx.beginPath();
  ctx.moveTo(cx, cy);               // 移到圆心
  ctx.arc(cx, cy, r, start, start + angle);  // 画弧
  ctx.closePath();                  // 闭合回圆心
  ctx.fillStyle = item.color;       // 使用数据项自带颜色
  ctx.fill();
  start += angle;                   // 累加起始角
}

// 中心镂空：用背景色覆盖一个小圆，形成环形
ctx.fillStyle = AppColors.CardBackground;
ctx.beginPath();
ctx.arc(cx, cy, r * 0.55, 0, Math.PI * 2);
ctx.fill();

7.2 关键 Canvas API

API	作用	使用场景
clearRect(x, y, w, h)	清空矩形区域	每次重绘前清屏
beginPath()	开始新路径	每个扇区独立路径
moveTo(x, y)	移动画笔	定位到圆心
arc(cx, cy, r, s, e)	绘制圆弧	画扇区/圆形
closePath()	闭合路径	连接终点与起点
fill()	填充路径	实心扇区
fillStyle	填充颜色	设置扇区/背景色

---

八、最佳实践

8.1 Canvas 性能优化

性能优化执行流程：

1. 使用 DevEco Studio Profiler 采集帧率和绘制耗时
2. 分析瓶颈：是否每帧重绘全量数据
3. 分模块实施优化：离屏缓存、数据分页
4. 对比优化前后帧率数据验证效果

优化项	说明	收益
减少绘制调用	批量 fill 而非逐像素	降低 GPU 负载
离屏 Canvas 缓存	复杂图形预渲染	避免重复计算
数据分页	超过 20 项分类只取 Top N	减少扇区数量
避免频繁 clearRect	仅在数据变化时重绘	减少无效绘制

8.2 主题色响应

// Canvas 颜色通过 ViewModel 传入，深色模式切换时重新聚合数据触发重绘
@StorageLink('color.card.background') cardBg: string = '#FFFFFF';
// ViewModel 监听主题变化后重新调用 aggregateByCategory() 刷新颜色

8.3 触摸交互

// Canvas 点击坐标 → 角度命中检测
.onTouch((event: TouchEvent) => {
  const x = event.touches[0].x - cx;
  const y = event.touches[0].y - cy;
  const dist = Math.sqrt(x * x + y * y);
  if (dist > r || dist < r * 0.55) return; // 落在环形外或镂空区
  let angle = Math.atan2(y, x) + Math.PI / 2;
  if (angle < 0) angle += Math.PI * 2;
  // 根据 angle 匹配对应扇区
})

---

九、运行验证

9.1 构建命令

hvigorw assembleHap --mode module -p product=default

9.2 验证清单

验证项	预期结果
进入统计页	加载数据后展示环形饼图
数据为空	显示"暂无数据"占位
切换深色模式	图表背景色与扇区颜色同步刷新
点击扇区	命中区域高亮或弹出分类明细
编译通过	无 width/height 冲突报错

---

十、常见问题

10.1 Canvas 不显示

// 原因：onReady 未触发或 chartWidth/chartHeight 为 0
// 解决：明确设置 chartWidth/chartHeight，确保在 onReady 回调内绘制
Canvas(this.ctx)
  .width(this.chartWidth)
  .height(this.chartHeight)
  .onReady(() => { this.drawPie(); })

10.2 绘制模糊

// 原因：未处理设备像素比 dpr
// 解决：在 onReady 中先 scale 适配高分屏
.onReady(() => {
  const dpr = display.getDefaultDisplaySync().densityPixels;
  this.ctx.scale(dpr, dpr);
  this.drawPie();
})

10.3 动画卡顿

// 原因：setInterval 频率不合理
// 解决：用 ArkUI animateTo 装饰器或 Canvas requestAnimationFrame
animateTo({ duration: 600, curve: Curve.EaseOut }, () => {
  this.drawPie();
})

10.4 颜色显示异常

// 原因：fillStyle 设置在 fill 之后
// 解决：必须先设 fillStyle 再调用 fill()
ctx.fillStyle = item.color;  // 先设颜色
ctx.fill();                  // 再填充

---

十一、Git 提交

11.1 提交命令

git add .
git commit -m "feat(图表): Canvas 绘制饼图 CircleChart

- 新增 PieDataItem 数据接口（显式导出）
- 封装 CircleChart 通用饼图组件
- ViewModel 按分类聚合 expenseByCategory
- 集成到 StatisticsView 页面
- 修复 @Prop width/height 与基类方法冲突"

11.2 变更日志

## [v0.1.9] - 2026-07-27
### Added
- components/chart/CircleChart.ets（PieDataItem 接口 + CircleChart 组件）
- viewmodel/StatisticsViewModel.ets（expenseByCategory 聚合逻辑）
### Changed
- StatisticsView 集成 CircleChart 组件
- DateUtil.monthStart/End 传入 Date.now() 参数

---

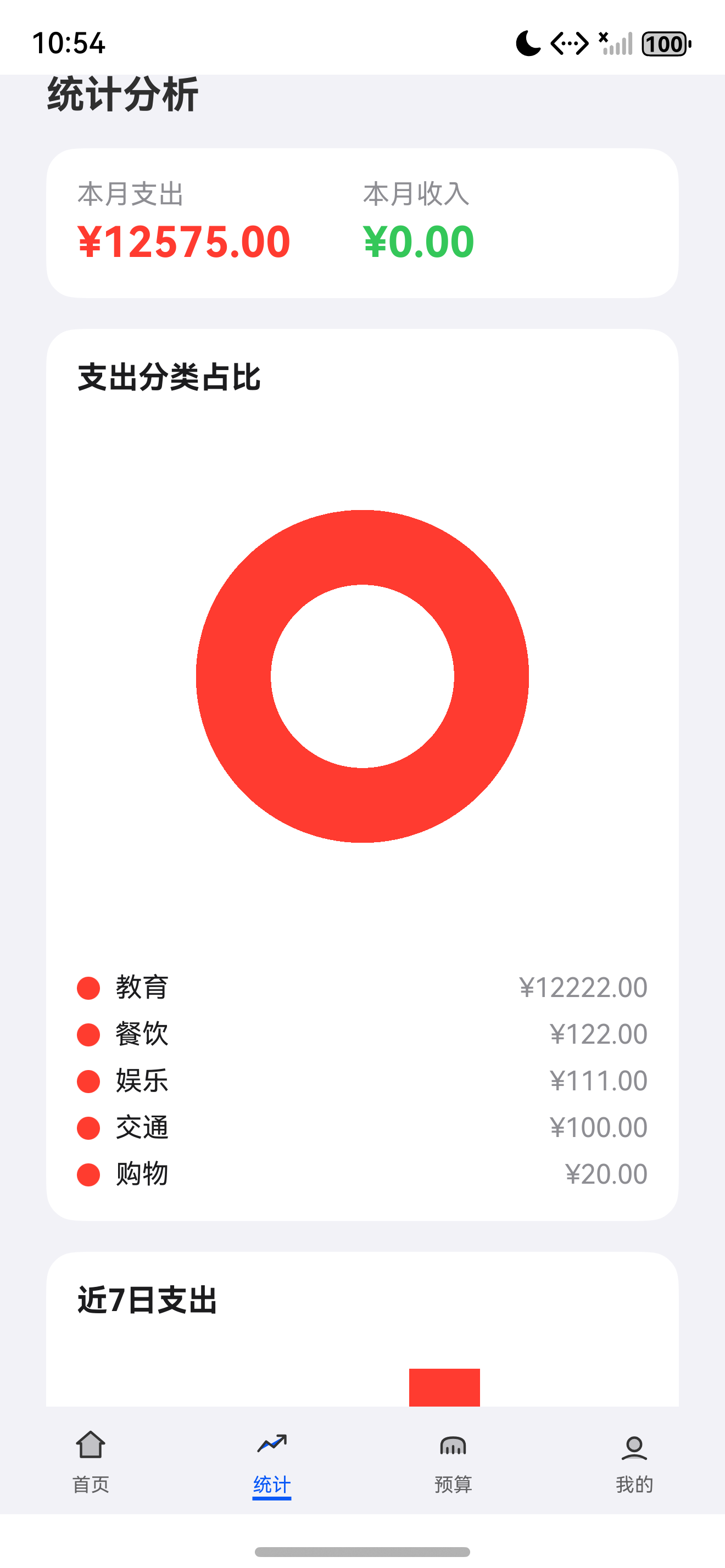

附录：运行效果截图

---

总结

本文完整介绍了 Canvas 绘制饼图 的全流程，涵盖 PieDataItem 数据接口设计、StatisticsViewModel 业务聚合、CircleChart 组件封装、Canvas 扇形绘制算法、StatisticsView 页面集成，以及关键的 ArkTS @Prop 属性命名冲突陷阱。通过本篇你可以：

• 设计显式导出的数据接口，保证跨文件类型安全
• 封装可复用的 CircleChart 环形饼图组件
• 使用 Canvas API 实现 arc + fill 扇区绘制与中心镂空
• 规避 @Prop width/height 与 CustomComponent 基类方法的命名冲突
• 处理触摸交互的角度命中检测

下一篇预告：[Canvas 绘制柱状图] —— 使用 BarChart 组件展示每日支出趋势。

---

如果这篇文章对你有帮助，欢迎点赞、收藏、关注，你的支持是我持续创作的动力！在评论区告诉我你最想了解的鸿蒙开发话题，我会优先安排。

---

相关资源

• 本篇源码：GitHub Tag v0.1.9
• ArkUI Canvas 组件：canvas
• ArkUI CanvasRenderingContext2D：canvasrenderingcontext2d
• ArkUI Animation 动画：animation
• Canvas 绘制教程：canvas-tutorial
• ArkUI 触摸事件：touch-event
• ArkUI 图表组件实践：chart-component
