第12篇：Canvas 画布组件——绘制练习进度条

一、引言

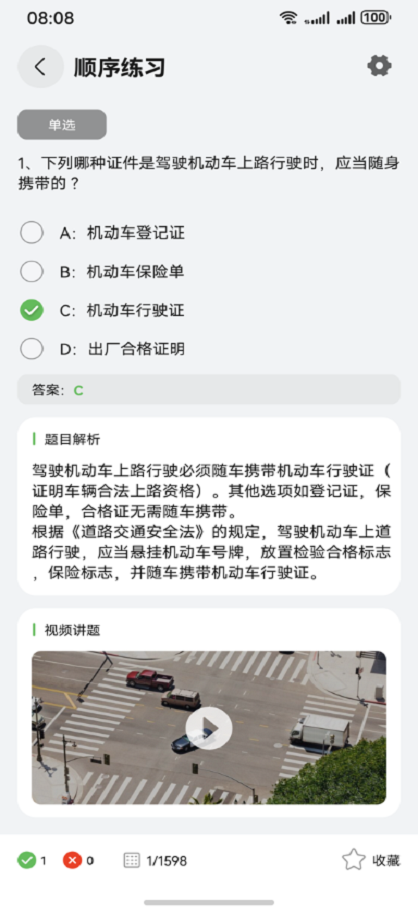

Canvas 是鸿蒙 ArkUI 提供的 2D 画布组件，支持通过 CanvasRenderingContext2D API 绘制图形。DriverLicenseExam 项目使用 Canvas 绘制了练习进度条，展示了答题进度。本文将深度解析 Canvas 组件的使用。

二、CanvasView 组件实现

2.1 组件结构

// products/entry/src/main/ets/pages/home/HomeView.ets
@ComponentV2
struct CanvasView {
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D();
  @Param didCount: number = 0;     // 已做题数
  @Param totalCount: number = 0;   // 总题数

  build() {
    Canvas(this.context)
      .width(CommonConstants.FULL_WIDTH)
      .height(10)
      .onReady(() => {
        this.drawProgress();
      });
  }
}

2.2 进度条绘制逻辑

@Monitor('didCount')
drawProgress() {
  const width = this.context.width;
  const height = this.context.height;

  // 清空画布
  this.context.clearRect(0, 0, width, height);

  // 计算已完成部分宽度
  const doneWidth = width * this.didCount / this.totalCount;

  // 绘制已完成部分（实线）
  this.context.beginPath();
  this.context.strokeStyle = '#64BB5C';     // 绿色
  this.context.lineWidth = 2;
  this.context.setLineDash([5, 0]);         // 实线
  this.context.moveTo(0, 5);
  this.context.lineTo(doneWidth, 5);
  this.context.stroke();

  // 绘制未完成部分（虚线）
  this.context.beginPath();
  this.context.strokeStyle = 'rgba(0, 0, 0, 0.3)';  // 半透明灰色
  this.context.lineWidth = 2;
  this.context.setLineDash([5, 3]);          // 虚线
  this.context.moveTo(doneWidth, 5);
  this.context.lineTo(width, 5);
  this.context.stroke();
}

三、Canvas 绘制 API 详解

3.1 核心 API

// 创建 CanvasRenderingContext2D
private context: CanvasRenderingContext2D = new CanvasRenderingContext2D();

// 清空画布
context.clearRect(x, y, width, height);

// 开始路径
context.beginPath();

// 设置描边颜色
context.strokeStyle = '#64BB5C';

// 设置线宽
context.lineWidth = 2;

// 设置虚线样式
context.setLineDash([segment, gap]);  // [实线长度, 间隔长度]

// 移动画笔
context.moveTo(x, y);

// 绘制直线
context.lineTo(x, y);

// 描边
context.stroke();

3.2 响应式更新

通过 @Monitor 装饰器监听 didCount 变化，自动重绘：

@Monitor('didCount')
drawProgress() {
  // 当 didCount 变化时，自动重绘进度条
  this.context.clearRect(0, 0, width, height);
  // ... 重新绘制
}

四、总结

Canvas 组件为 ArkUI 提供了灵活的 2D 绘图能力。通过 CanvasRenderingContext2D API，可以实现各种自定义图形和动画效果。结合 @Monitor 装饰器，Canvas 可以轻松实现响应式更新。

关键源码文件：

• products/entry/src/main/ets/pages/home/HomeView.ets — CanvasView 组件
