前言

记录下ESP32-S3的开发过程，由于项目中的摄像头与主控板之间的距离较远，所以需要使用传输距离能够达到1m的USB摄像头，项目开发基于官方usb组件进行修改。这里只介绍如何让项目跑起来，若想详细了解代码请参考：【esp32s3】4 - 例程解析 - USB Camera WIFI 图传_usb camera wifi设置方法视频教程-CSDN博客

一、硬件介绍

1. 摄像头

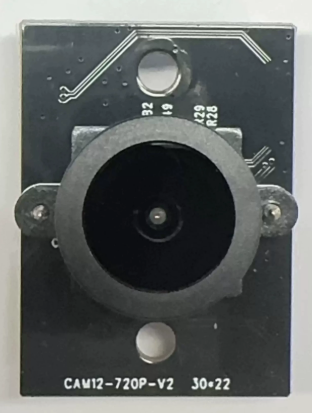

摄像头是从淘宝买的“小智USB摄像头”，说是还包含麦克风和扬声器，目前还没用，只进行了USB摄像头开发。

2. 开发板

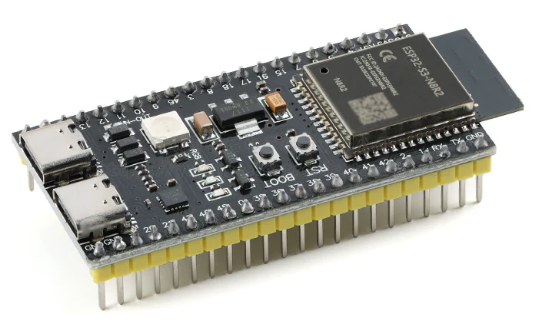

开发板上的芯片模组是ESP32-S3-N8R2，本项目中 N8R2 和 N16R8 的区别在于配置 PSRAM 时的选项不同。

3. 接线

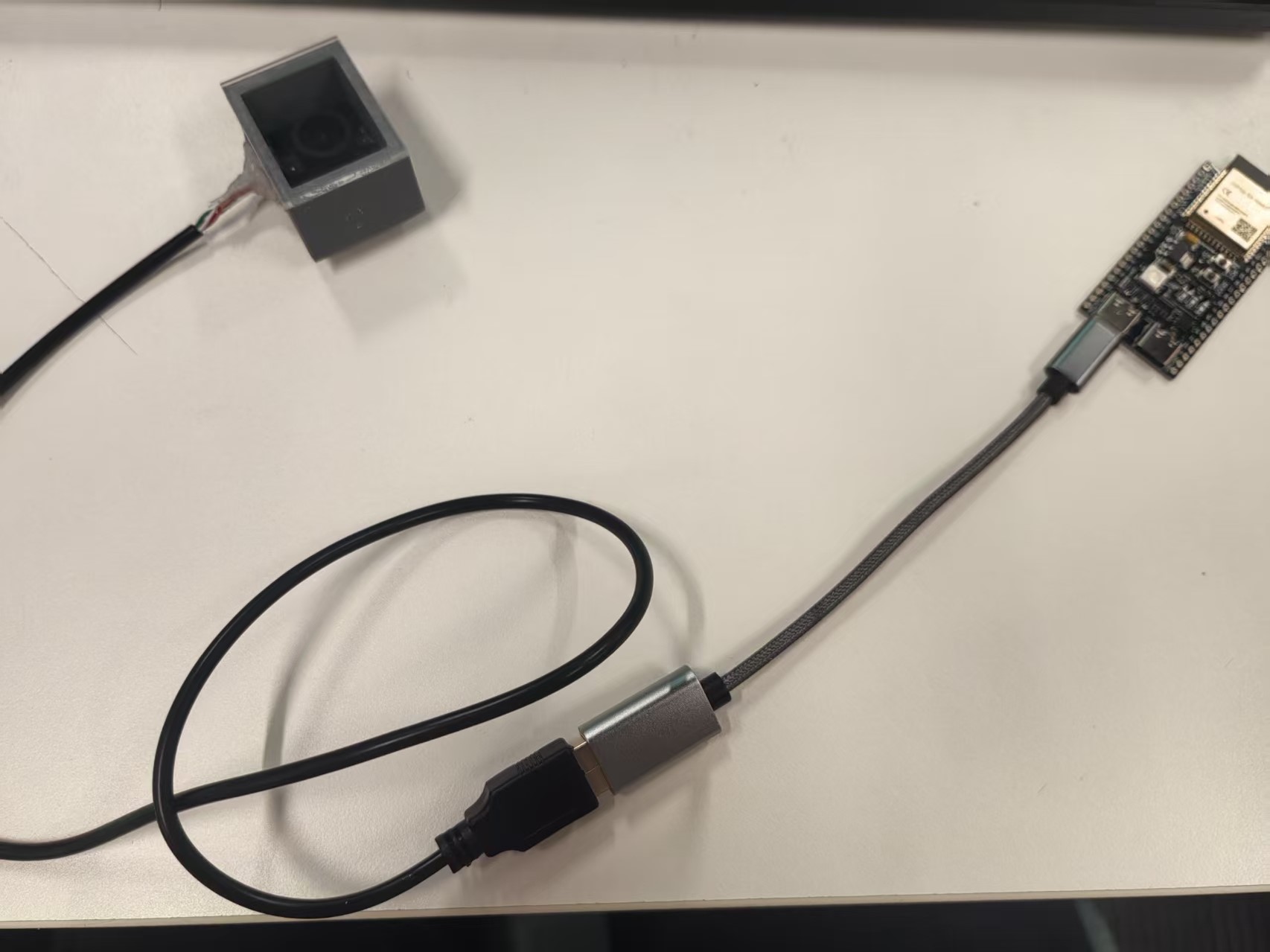

接线时可以用Type-C转USB将摄像头连接至开发板上带有 USB 丝印的 Type-C 母座（不要接到COM端。

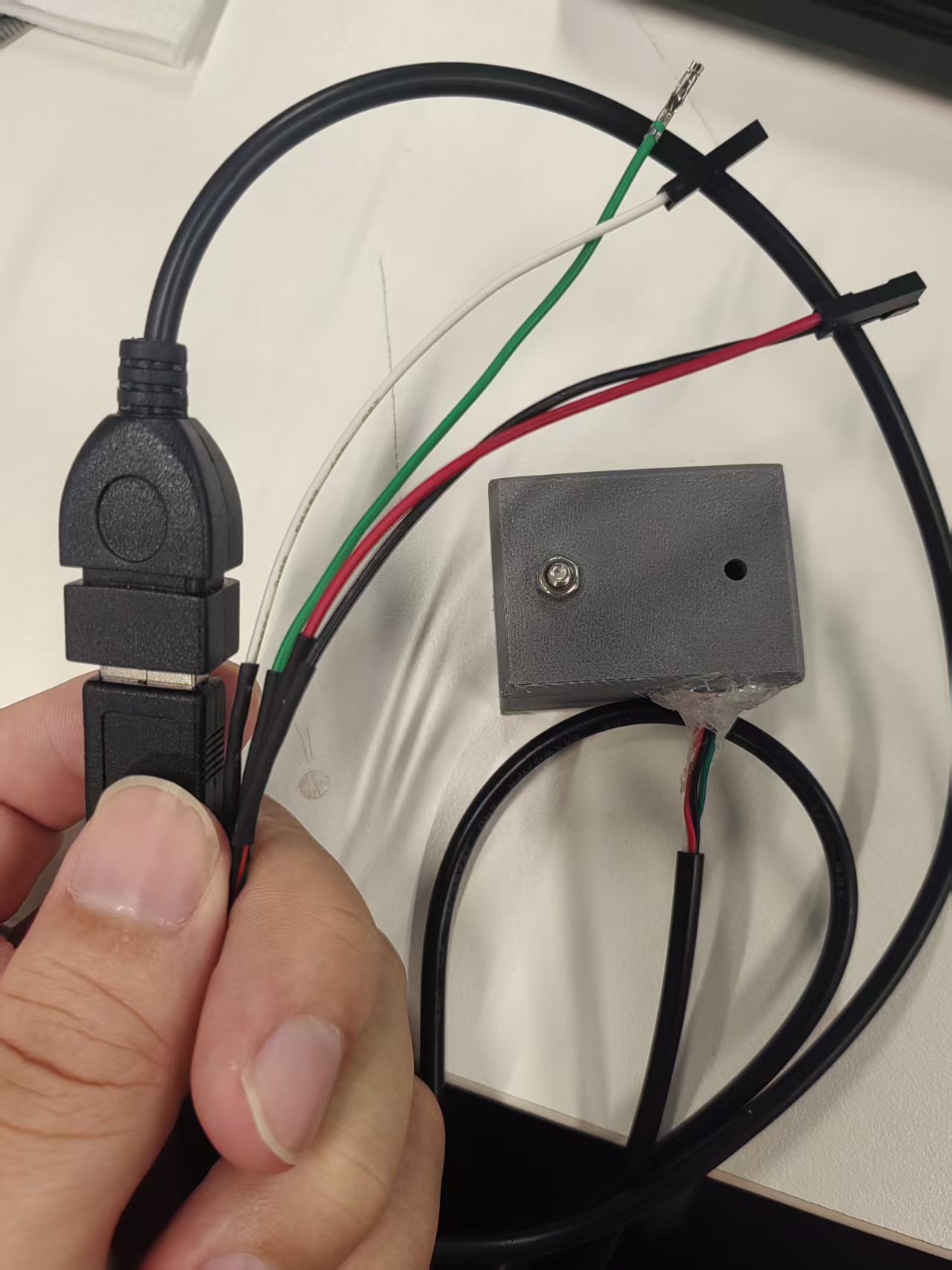

或者也可以将USB线头剪开接在开发板的引脚上，这里我怕剪坏了，于是又接了一个USB延长器，把USB延长器的线给剪开接上杜邦线接头。

• USB 摄像头 红线接 5V
• USB 摄像头 黑线接 GND
• USB 摄像头 D+ (绿线) 接 GPIO20
• USB 摄像头 D- (白线) 接 GPIO19

4. 注意事项

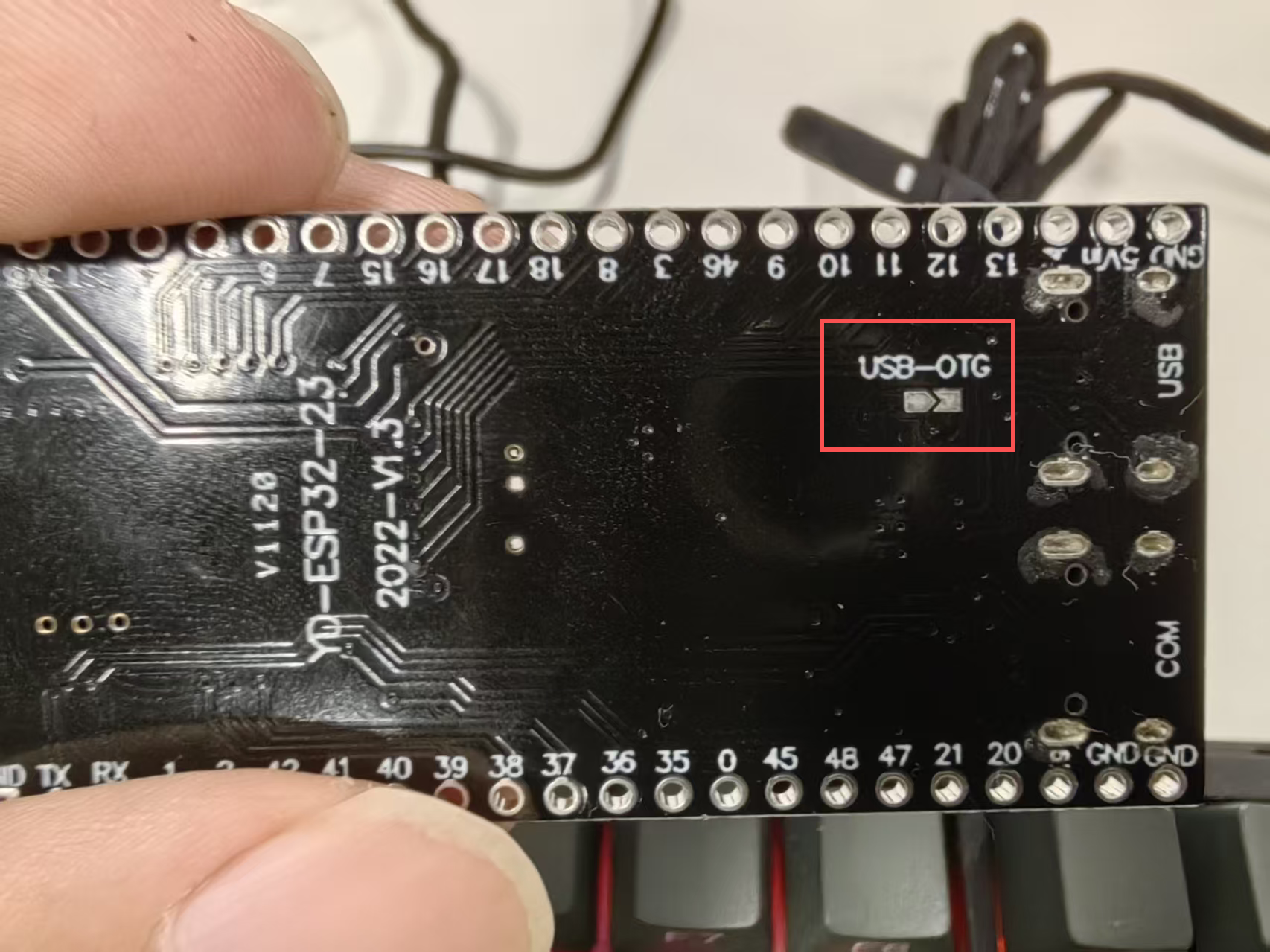

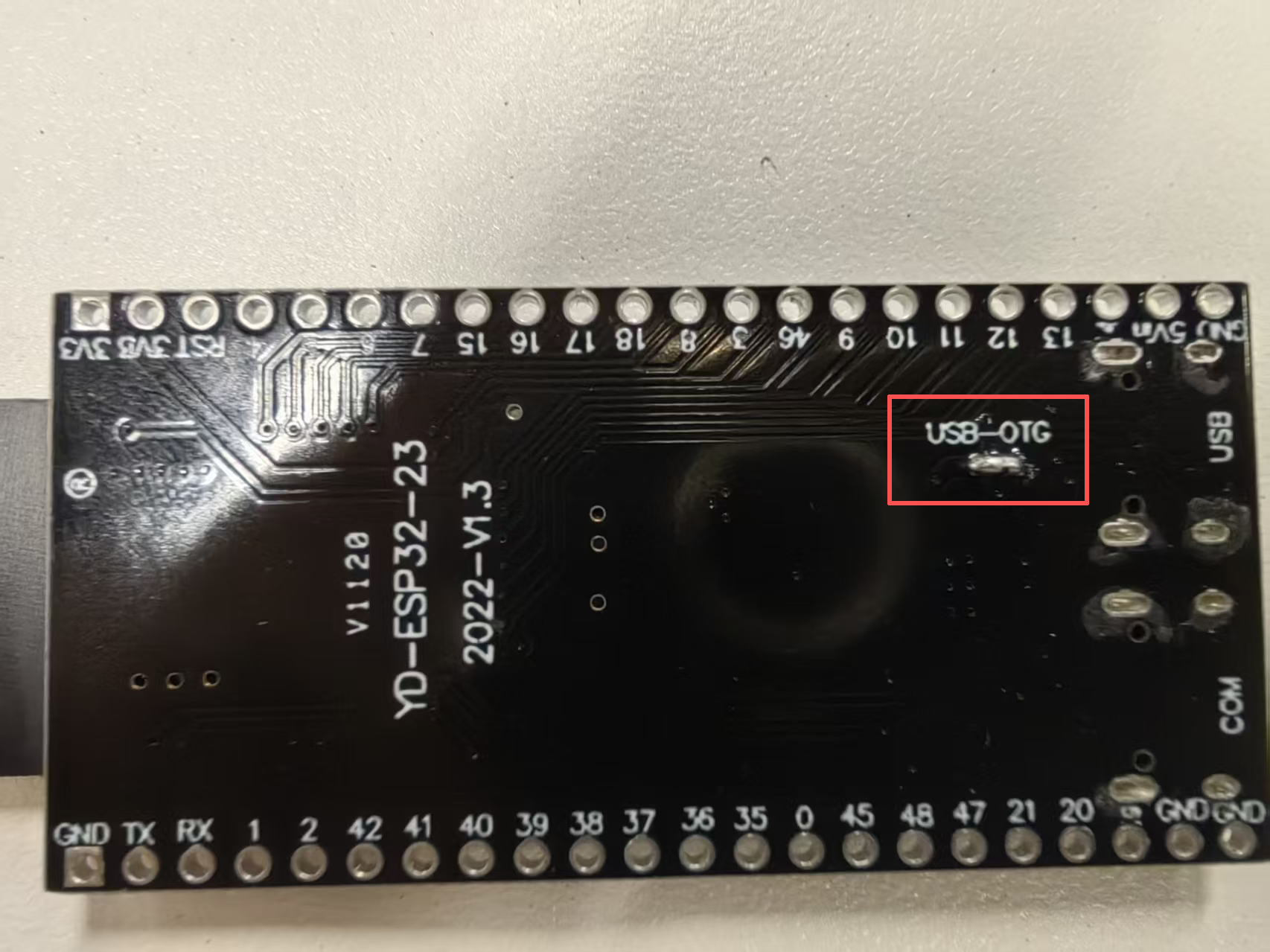

需要把板子背面的USB-OTG焊点短接后芯片才能使用USB数据传输功能，并且GPIO19 GPIO20不能再用于其他功能，板子的这个 Type-C 接口连接的这两个引脚，启用 USB 功能后 GPIO19 GPIO20 会被占用。

二、代码介绍

1. 代码介绍

从github上获取到官方组件后，用VSCode打开该项目，主要文件结构如下

|————components
|        |
|        |————xfer_http
|                |
|                |————include
|                |————www
|                |————app_http.c
|                |————app_wifi.c
|
|————main
|        |
|        |————main.c

app_http.c 文件是进行服务器配置，负责服务器初始化及摄像头画面的 http 传输。

app_wifi.c 文件是进行 wifi 配置，负责 wifi 初始化与连接。

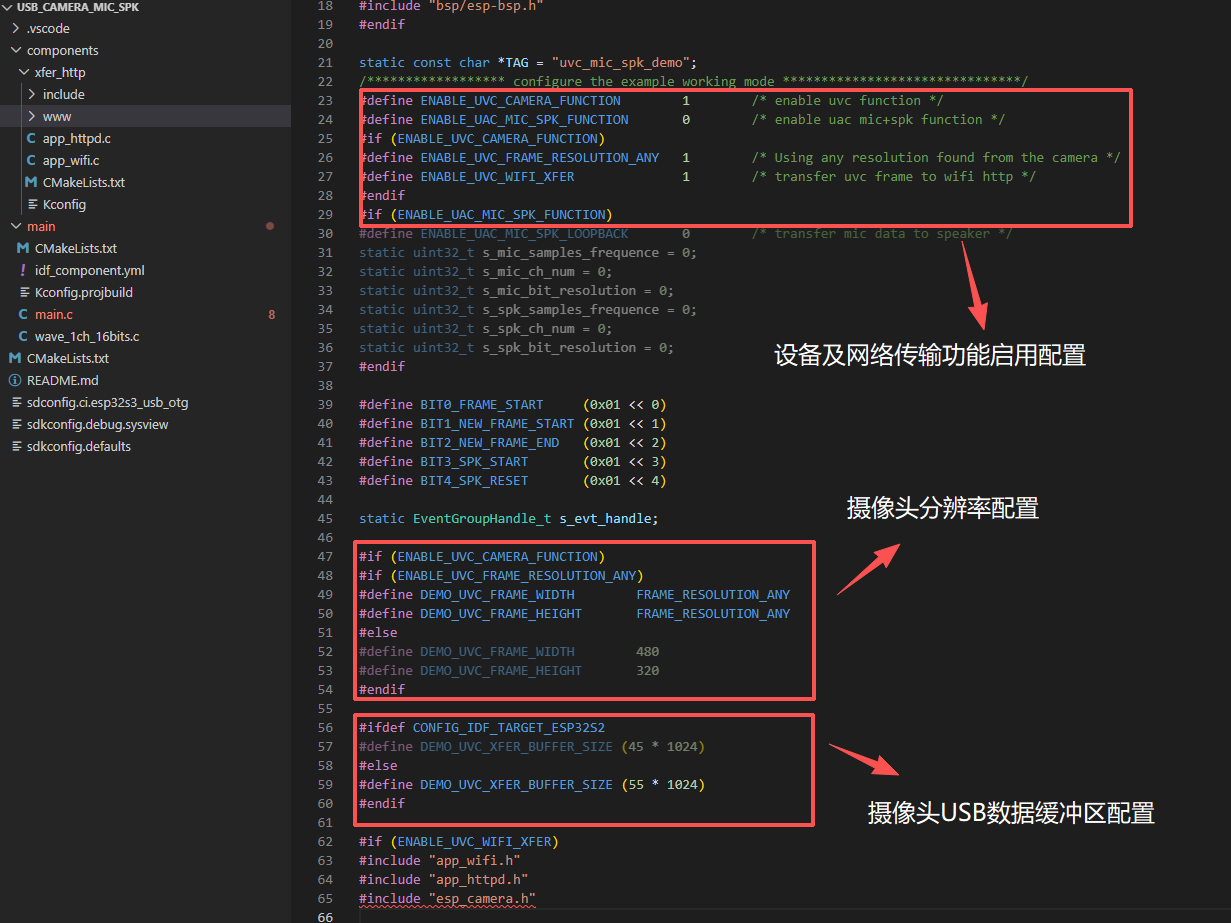

main.c 文件负责 USB 设备的初始化以及主循环任务，下面介绍下初始化配置。

/****************** configure the example working mode *******************************/
#define ENABLE_UVC_CAMERA_FUNCTION        1        /* enable uvc function */
#define ENABLE_UAC_MIC_SPK_FUNCTION       0        /* enable uac mic+spk function */
#if (ENABLE_UVC_CAMERA_FUNCTION)
#define ENABLE_UVC_FRAME_RESOLUTION_ANY   1        /* Using any resolution found from the camera */
#define ENABLE_UVC_WIFI_XFER              1        /* transfer uvc frame to wifi http */
#endif

• ENABLE_UVC_CAMERA_FUNCTION 作用是使能UVC设备（USB 视频捕获设备），也就是摄像头这里将值设为 1。
• ENABLE_UAC_MIC_SPK_FUNCTION 作用是使能UAV设备（USB音频输入/输出设备），也就是麦克风和话筒，这里将值设为 0。
• ENABLE_UVC_FRAME_RESOLUTION_ANY 作用是使用摄像头支持的任意分辨率，ESP32-S3会自动适配摄像头的分辨率，若值为 0，则会调用默认值 480 * 320 的分辨率，在这里可以修改为摄像头支持的其他分辨率。
• ENABLE_UVC_WIFI_XFER 作用是使能 wifi 及 http 视频传输，这里我将值设为1，这样能够在网页上看到摄像头画面，如果只想验证摄像头是否能够运行，将该值设为 0。
• DEMO_UVC_XFER_BUFFER_SIZE 作用是指定USB摄像头数据缓冲区的大小。、

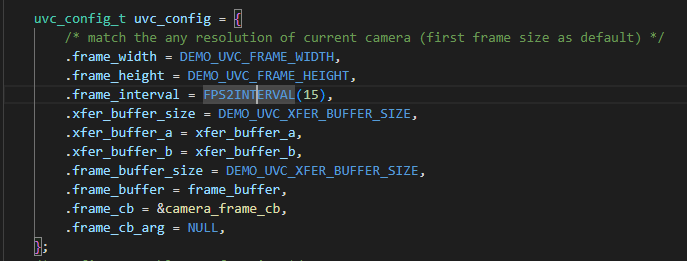

在主函数 app_main() 中的 frame_interval 可以修改帧率，这里先不做改动。

2. 项目配置

（1）目标芯片设置

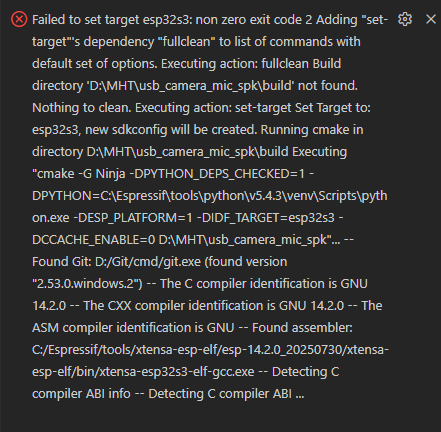

我使用的 ESP-IDF 版本为 v5.4.3，在选择芯片 esp32-s3 时产生报错，这里需要把 main 文件夹下idf_component.yml 文件中的 override_path: "../../../../../components/usb/usb_stream" 给删除掉，把项目中生成的 build 文件夹手动删除（若没有 build 则忽略）。然后再重新选择芯片esp32-s3。

（2）wifi 连接模式

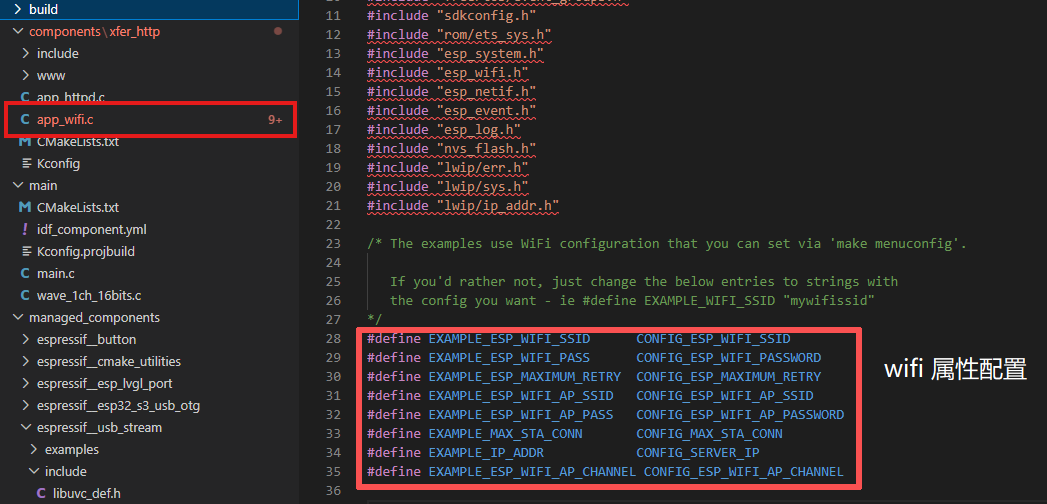

项目中有两种 wifi 连接模式：STA （作为客户端连接 wifi）和AP（作为热点供外部设备连接）。默认情况下，项目采用 AP 模式。打开 components\xfer_http\app_wifi.c 文件可以查看 wifi 配置。

• EXAMPLE_ESP_WIFI_SSID          STA 模式时连接目标 wifi 的 ID 名称。
• EXAMPLE_ESP_WIFI_PASS   STA 模式时连接目标 wifi 的密码。
• EXAMPLE_ESP_MAXIMUM_RETRY  STA 模式时连接目标 wifi 的最大重连次数。
• EXAMPLE_ESP_WIFI_AP_SSID  AP 模式时作为热点的 ID 名称。
• EXAMPLE_ESP_WIFI_AP_PASS AP 模式时作为热点所需的密码。
• EXAMPLE_MAX_STA_CONN STA 模式时允许连接设备的数量。
• EXAMPLE_IP_ADDR  作为服务器的IP地址（默认 192.168.4.1）。
• EXAMPLE_ESP_WIFI_AP_CHANNEL  AP 模式时的信道配置。

设置哪种模式的 ID 就以哪种模式工作，并且ESP32-S3可同时作为 STA 和 AP 工作，这里先不做设置。

三、烧录运行

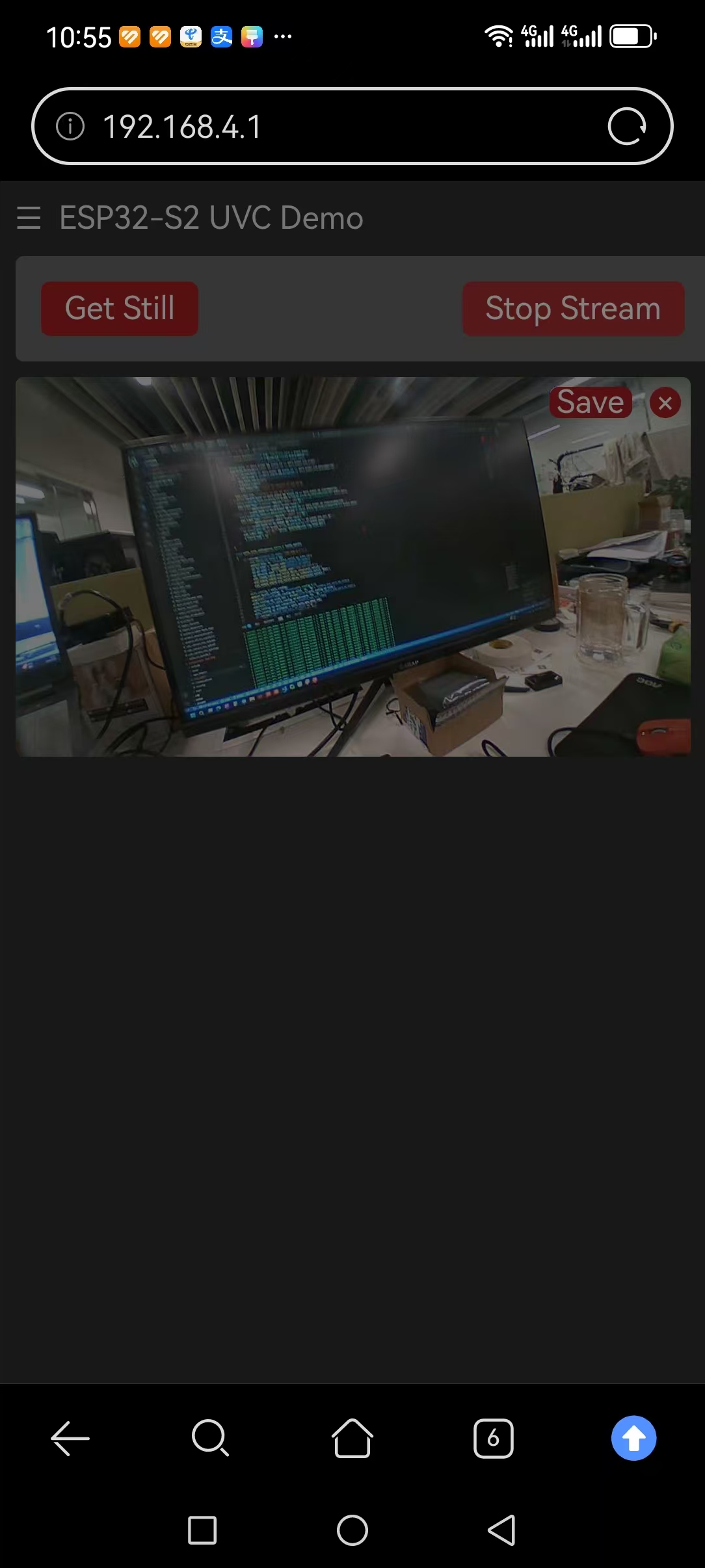

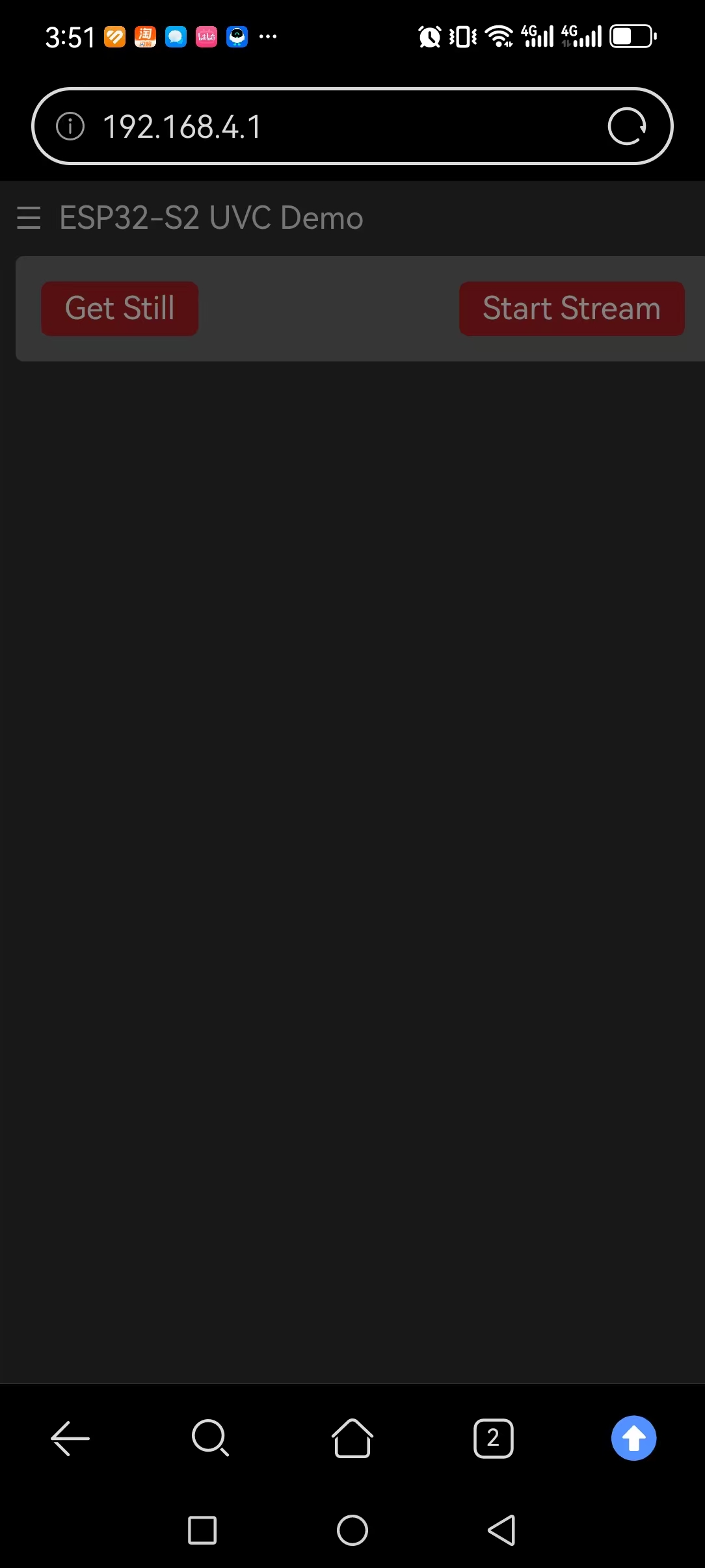

将程序构建好后直接烧录至开发板中，此时可以用手机 wifi 搜索到名为 ESP32S3-UVC 的热点，连接后打开手机浏览器，在地址栏输入 192.168.4.1，点击 “Start Stream” 即可打开 即可打开视频接收画面。

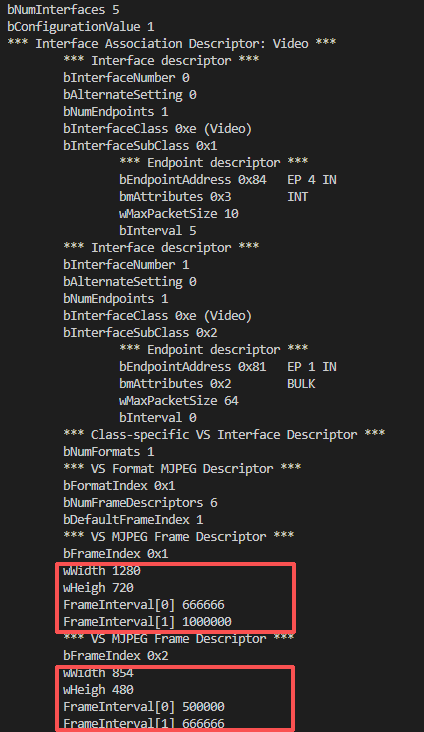

检查 VSCode 的终端日志，能够查看摄像头所支持的分辨率和帧率信息，同样的摄像头用在不同的芯片上，所支持的信息是不同的。若需要查看日志后修改帧率否则无法运行，帧率计算规则是   fps = 10000000ul / FrameInterval。比如1280*720的分辨率下，设备支持帧率为 10fps 或15fps。
