一直对昇腾矩阵乘法的A，B和C矩阵的各类数据格式很好奇，到底这样设置为什么会对性能有较大的提升？

参加资料：

官方参照链接

1 矩阵乘法基础

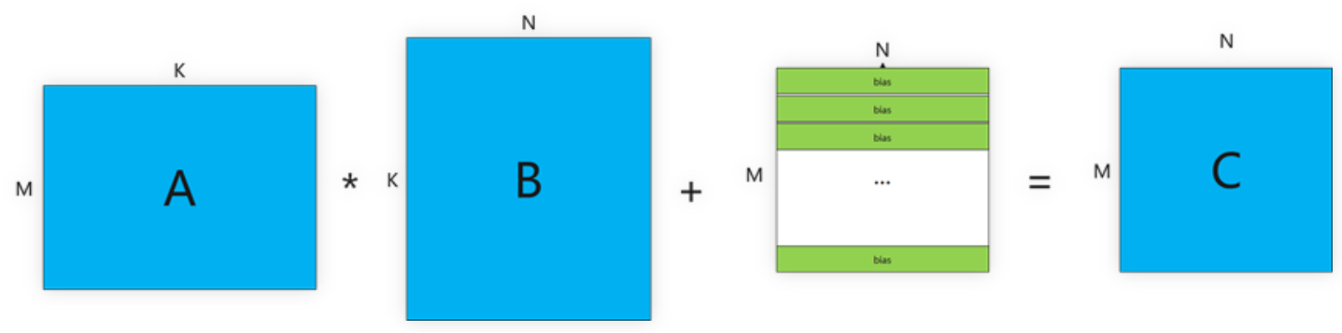

矩阵乘法是深度学习与高性能计算中的核心运算之一, 矩阵乘（MatMul）的基本计算公式为：

C = A × B + Bias

其中：

• A（左矩阵）：形状为 [M, K]

• B（右矩阵）：形状为 [K, N]

• C（结果矩阵）：形状为 [M, N]

• Bias（偏置向量）：形状为 [N]，在推理或全连接层中常用

在 Ascend C 中，该公式通过 Matmul 对象实现，支持半精度（half）和单精度（float）数据类型。

2 矩阵乘相关分形格式

为什么需要分形格式？

AI Core 中的 Cube 单元是专为矩阵运算优化的硬件模块，其计算模式并非逐元素操作，而是每次以小数据块(16×16×16)为单位进行并行计算（以half数据类型为例）。为了在一个时钟周期内高效地为计算单元提供数据，内存中的数据必须满足以下条件：

• 连续访问：计算所需的数据块应尽量连续存储，以最大化内存带宽利用率。

• 数据复用：合理安排数据布局，使已加载的数据能在多次计算中被重复使用，减少数据搬运开销。

传统的 ND（行优先/列优先）格式虽然适合 CPU 的缓存访问模式，但在面对 Cube 单元的块计算时，数据往往呈现跳跃式分布，导致访存延迟增加、效率降低。为此，分形格式通过数据重组，实现了计算数据在物理内存中的“对齐”。

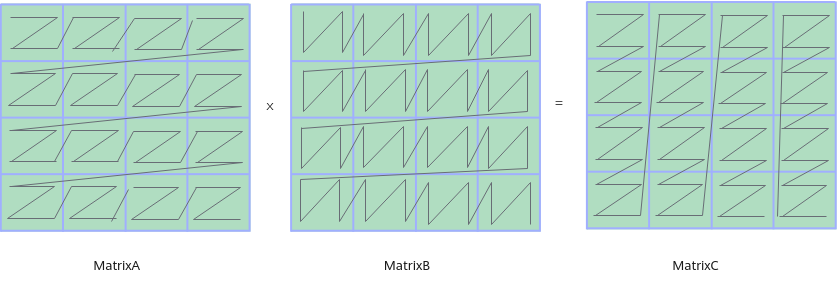

使用Mmad基础API进行矩阵乘计算时，对矩阵输入输出的数据排布格式有一定的要求，如下图所示，要求A矩阵（位于L0A Buffer）为FRACTAL_ZZ，B矩阵（位于L0B Buffer）为FRACTAL_ZN，C矩阵（位于L0C Buffer）为FRACTAL_NZ。这些格式将矩阵划分成了一些分形（Fractal Matrix），适配Cube计算单元每次读取(16, 16)× (16, 16) 的数据进行计算的硬件特点（以half数据类型为例），从而提高矩阵计算的效率。分形的大小和数据类型有关，也和所在的存储位置有关。

ok，到这里都是官方对概念介绍的内容，以下开始真正的分析，主要这么排列的为什么。

A矩阵（位于L0A Buffer）为FRACTAL_ZZ？

B矩阵（位于L0B Buffer）为FRACTAL_ZN？

C矩阵（位于L0C Buffer）为FRACTAL_NZ？

3 分析

直接举例，A和B都是个4*4的矩阵，如下：

1	2	3	4
5	6	7	8
9	10	11	12
13	14	15	16

数据格式当前按照ND格式排列。现在要计算A*B，并且按照2*2的方块设计，每次计算2*2的数据大小。

3.1 ND格式计算

这里有个概念，在计算机中，N维的数据也都是按照1维的数据进行排布存放的，计算机取数据可没有立体的概念。根据【首地址+偏移】方式就能取到任意的数据。

那么在ND下，A和B矩阵在计算机的存储方式就都是

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15,16

假设A1和B1每次都2*2 =4个数据进行计算。对A和B矩阵的小块矩阵，分别命名为A1，B1。

A1：

1	2
5	6

B1：

1	2
5	6

那么A作为左矩阵，应该是先算1, 2，然后接着算5, 6。B作为右矩阵，应该是先算1, 5，然后接着算2, 6。

接下来开始取数据。

上面说过，A矩阵的排布方式：1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15,16。会发现，无论是1, 2，还是5, 6都是存储连续的。

B矩阵的排布方式同样也是：1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15,16。会发现，无论是1, 5，还是2, 6都是存储不连续的。

不连续会有什么问题？

性能问题。因为计算发生时都是有cache的，连续数据存储和读取都不需要加偏移量，能直接从cache line中读，命中率高，自然性能好。

所以，在当前这种情况下，矩阵B数据的读取性能是差的。

3.2 CUBE矩阵计算格式

那能不能让B矩阵的读取连续呢？当然可以，B矩阵按照列优先存储就可以。

要求A矩阵（位于L0A Buffer）为FRACTAL_ZZ，B矩阵（位于L0B Buffer）为FRACTAL_ZN，C矩阵（位于L0C Buffer）为FRACTAL_NZ。

首先看A矩阵，FRACTAL_ZZ/ZZ

FRACTAL_ZZ格式，简称ZZ（大Z小Z）格式，是对一个Tensor最低两维（一个Tensor的所有维度，右侧为低维，左侧为高维）进行填充（pad）、拆分（reshape）和转置（transpose）操作后得到的格式。具体转换过程如下：

(M, K)大小的矩阵被分为M1 * K1个分形，按照row major排布，形状如Z字形；每个分形内部有M0 * K0个元素，按照row major排布，形状如Z字形，所以这种数据格式称为ZZ格式。其中，(M0, K0)表示一个分形的大小，分形Shape为16 x (32B / sizeof(Datatype))，大小为512字节。

取块按照行（大Z），块内部也按照行（小Z）。

还是拿上面的矩阵作为示例，那么读取方式就是：内部按照行，外部1->2->3->4

所以，矩阵A存储顺序就会变为

1,2,5,6,3,4,7,8,9,10,13,14,11,12,15,16

接着看B矩阵，FRACTAL_ZN/ZN

FRACTAL_ZN格式，简称ZN（大Z小N）格式，是对一个Tensor最低两维（一个Tensor的所有维度，右侧为低维，左侧为高维）进行填充（pad）、拆分（reshape）和转置（transpose）操作后得到的格式。具体转换过程如下：

(K, N)大小的矩阵被分为K1 * N1个分形，按照row major排布，形状如Z字形；每个分形内部有K0 * N0个元素，按照column major排布，形状如N字形，所以这种数据格式称为ZN格式。其中，(K0, N0)表示一个分形的大小，分形shape为 (32B / sizeof(Datatype)) x 16，大小为512字节。

取块按照行（大Z），块内部按照列（小N）。

还是拿上面的矩阵作为示例，那么读取方式就是：内部按照列，外部1->2->3->4

1,5,2,6,3,7,4,8,9,13,10,14,11,15,12,16

同样，假设A1和B1每次都2*2 =4个数据进行计算。对A和B矩阵的小块矩阵，分别命名为A1，B1。

A1：

1	2
5	6

B1：

1	2
5	6

那么A作为左矩阵，应该是先算1, 2，然后接着算5, 6。B作为右矩阵，应该是先算1, 5，然后接着算2, 6。

接下来开始取数据。

A矩阵的排布方式是：1,2,5,6,3,4,7,8,9,10,13,14,11,12,15,16。会发现，无论是1, 2，还是5, 6都是存储连续的。

B矩阵的排布方式是：1,5,2,6,3,7,4,8,9,13,10,14,11,15,12,16。会发现，无论是1, 5，还是2, 6都是存储连续的。

连续的问题解决了，但是那只是小块，那整体的大块是怎么计算的呢？

整体逻辑按照行优先计算。

第1步：A按照大Z取块1,2,5,6。先取A：1,2，然后取B（小N）:1,5；保持A不变，取B:2,6

然后A动 (小Z）行，取A：5,6，然后取B（小N）:1,5；保持A不变，取B:2,6

2*2的小块完成计算，得到了输出的4个数（11，14，15，46）。

第2步：再取2*2的小块计算，为提高缓存命中率，保持A矩阵小块不变，依旧是：1,2,5,6。变化B矩阵，B矩阵按行取块（大Z），也就是3,7,4,8。

先看小块，先取A：1,2，然后取B（小N）:3,7；保持A不变，取B:4,8

然后A动(小Z) ，取A：5,6，然后取B（小N）:3,7；保持A不变，取B:4,8

2*2的小块完成计算，得到了输出的7个数（17，20，57，68）

到这里，B矩阵的一行8个元素（小Z块组成）完全取完了。

第3步：B矩阵取完了，现在要动A矩阵小块，A矩阵按照行取块（大Z）

3,4,7,8，B跳到下一行开始读取，要取的9,13,10,14（大Z）。

先取A：3,4，然后取B（小N）:9,13；保持A不变，取B:10,14

然后A动(小Z) ，取A：7,8，然后取B（小N）:9,13；保持A不变，取B:10,14

2*2的小块完成计算，得到了输出的4个数（79，86，167，182），与第1步中的4个数（11，14，15，46）相加，得到最终结果左上角的2*2的最终块大小（90，100，202，228）。

第4步：再取2*2的小块计算，为提高缓存命中率，保持A矩阵小块不变，依旧是：3,4,7,8。变化B矩阵，B矩阵按行取块（大Z），也就是11,15,12,16。

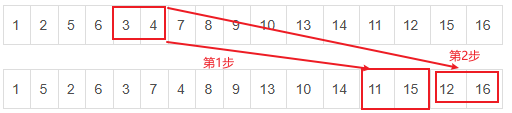

先取A：3,4，然后取B（小N）:11,15；保持A不变，取B:12,16

然后A动(小Z) ，取A：7,8，然后取B（小N）:11,15；保持A不变，取B:12,16

2*2的小块完成计算，得到了输出的4个数（93，100，197，212），与第2步中的4个数（17，20，57，68）相加，得到最终结果又上角的2*2的最终块大小（110，120，254，280）.

到这里，A矩阵的一行8个元素（小Z块组成）完全取完了。

A矩阵一行取完了，现在要动A矩阵小块，A矩阵按照行取块（大Z）9,10,13,14。此时B矩阵回到初始值状态，从1,5,2,6开始，一直到11,15,12,16。

整个过程重复上述第1步->第4步过程。

依此类推，完成所有2*2小方块的计算。

这里不知道大家有没发现一个问题，上述步骤中，最终的结果是：
步骤1+步骤3（左上角），步骤2+步骤4（右上角）

按照当前的这种遍历方式，明显中间需要多存储一步。比如说，计算左上角的时候，就要多缓存一份步骤2的结果，以便在计算右上角的时候需要使用。明显需要变？那就得改变遍历方式，固定B，然后动A，这样效果就变过来了，也就成就了C矩阵的存储方式。

FRACTAL_NZ/NZ

FRACTAL_NZ格式，简称NZ格式，是对一个Tensor最低两维（一个Tensor的所有维度，右侧为低维，左侧为高维）进行填充（pad）、拆分（reshape）和转置（transpose）操作后得到的格式。具体的转换过程如下：

(M，N)大小的矩阵被分为M1 * N1个分形，按照column major（列优先）排布，形状如N字形；每个分形内部有M0 * N0个元素，按照row major（行优先）排布，形状如Z字形，所以这种数据格式称为NZ格式。其中，(M0, N0)表示一个分形的大小。

是按照列的方式优先存储。

有兴趣的，可以按照上述方式推理下。
