引言

在移动应用界面设计中，并非所有视觉效果都需要依赖图片资源。图标、装饰性元素、数据可视化图表，以及各种形状边框，都可以通过矢量图形直接在 UI 中绘制——它们不占用额外的安装包空间、不会因屏幕密度变化而模糊，并且可以通过代码灵活调整每一个视觉参数。

HarmonyOS NEXT 在 ArkUI 中内置了一套完整的声明式 2D 矢量绘图组件：

Shape — 绘图容器，定义坐标系统和全局样式
Circle — 圆形，通过半径控制
Ellipse — 椭圆，由宽高独立控制
Rect — 矩形，支持圆角
Polygon — 多边形，自动闭合以形成填充区域
Polyline — 折线，不闭合，适合走势图
Path — SVG 路径，支持 M/L/C/Q/A/Z 全部标准指令

与 Canvas 的命令式绘图不同（调用 API 绘制，状态不可逆），Shape 系列是声明式组件——每一种形状都是一个 UI 组件，可以直接嵌入 build() 方法，使用属性的方式配置样式，并且天然支持状态驱动的动态更新。

本文构建一个矢量图形实验室 Demo，在 7 种 Shape 组件之间切换，通过滑块和文本输入实时调节图形参数，配合填充色/描边色/描边宽度/虚线/抗锯齿等样式控件，直观地展示每种 Shape 的行为和效果。

读完本文，你将掌握：

Shape 容器：viewPort 坐标系统、全局 fill/stroke/strokeWidth/antiAlias/strokeDashArray
Circle 与 Ellipse：基于 width/height 的圆形和椭圆绘制
Rect：矩形 + radiusWidth/radiusHeight 实现圆角
Polygon 与 Polyline：points 数组驱动的多顶点连线，闭合与不闭合的差异
Path：SVG 风格指令字符串——M(移动)、L(直线)、C(三次贝塞尔)、Q(二次贝塞尔)、A(弧线)、Z(闭合)
声明式 vs 命令式绘图：Shape 与 Canvas 的本质区别，各自适用的场景

一、Shape 组件体系总览

1.1 Shape — 绘图容器

Shape 是所有矢量形状的父容器。它有两个核心职责：

定义坐标系统（viewPort）：设置可视区域的宽高和原点偏移
设定默认样式：fill、stroke、strokeWidth、strokeDashArray、antiAlias 会传递给所有子 Shape

Shape() {
  Circle({ width: 80, height: 80 })
}
  .width('100%')
  .height(120)
  .viewPort({ x: 0, y: 0, width: 200, height: 200 })
  .fill('#3B82F6')
  .stroke('#1E40AF')
  .strokeWidth(2)
  .antiAlias(true)
  .strokeDashArray([4, 4])

viewPort 的四个参数含义：

x / y：可视区域左上角在坐标系统中的位置（用于平移视口）
width / height：可视区域的尺寸

1.2 样式属性 — 六种通用绘制控制

所有 Shape 子组件都可以通过以下属性控制外观：

属性	类型	说明	默认值
`.fill(color)`	`ResourceColor`	形状内部填充颜色	`Color.Black`
`.fillOpacity(value)`	`number`	填充透明度 (0.0~1.0)	`1.0`
`.stroke(color)`	`ResourceColor`	描边颜色	`Color.Black`
`.strokeWidth(value)`	`number`	描边宽度 (vp)	`1.0`
`.strokeDashArray([dash, gap])`	`Array<number>`	虚线样式，交替的实线段和空白段	无
`.antiAlias(boolean)`	`boolean`	是否启用抗锯齿	`true`

注意：strokeDashArray 的值是循环的——[4, 4] 意味着 4px 实线、4px 空白交替；[8, 4, 2, 4] 则形成一个"长短交替"的虚线图案。

1.3 与 Canvas 的本质区别

维度	Shape 声明式绘图	Canvas 命令式绘图
编程范式	声明式：描述"是什么"	命令式：描述"怎么做"
状态管理	`@State` 驱动自动重绘	手动 `clearRect` + 重绘
组件树	每个形状是 UI 组件	所有形状在同一个画布上
交互能力	天然支持 `.onClick` 等组件事件	需要手动计算坐标命中检测
动画	配合 `animateTo` 实现属性动画	通过 `requestAnimationFrame` 逐帧绘制
性能	图形数量少时高效	图形数量多时高效
适合场景	UI 图标、装饰元素、简单图表	游戏、复杂数据可视化、粒子效果

选择建议：UI 装饰和图标用 Shape，游戏和复杂图表用 Canvas。

二、Circle — 圆形

Circle 是最简单的 Shape 子组件。通过设置 width 和 height 为相同值绘制正圆，不同值则产生椭圆形。

Shape() {
  Circle({ width: 120, height: 120 })
}
  .viewPort({ x: 0, y: 0, width: 120, height: 120 })
  .fill('#3B82F6')

Circle 没有独立的 radius 属性——半径由 width 和 height 决定。如果需要控制半径，只需保证 width = height = 2 * radius。

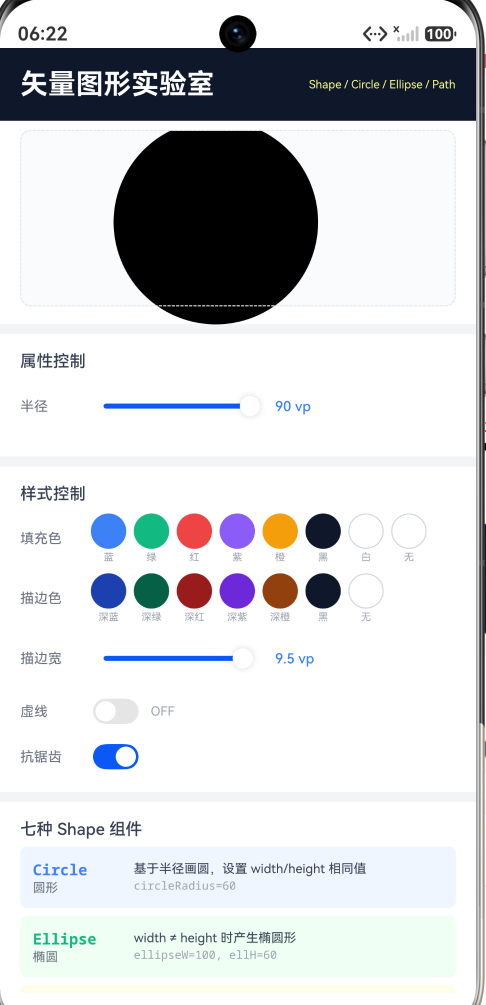

在这里插入图片描述

三、Ellipse — 椭圆

Ellipse 与 Circle 使用相同的构造函数（{ width, height }），当 width ≠ height 时自然形成椭圆。

Shape() {
  Ellipse({ width: 100, height: 60 })
}
  .viewPort({ x: 0, y: 0, width: 100, height: 60 })
  .fill('#10B981')

椭圆没有独立的 X 轴半径和 Y 轴半径参数——它们由 width/2 和 height/2 隐式决定。

四、Rect — 矩形与圆角

Rect 支持三个属性：

Rect()
  .width(120)        // 矩形宽度 (vp)
  .height(80)        // 矩形高度 (vp)
  .radiusWidth(12)   // X 方向圆角半径 (vp)
  .radiusHeight(12)  // Y 方向圆角半径 (vp)

radiusWidth 和 radiusHeight 可以独立设置，产生不对称的圆角效果。当两者都设为 0 时，就是标准直角矩形；设为一个很大的值（如 999）则接近胶囊形。

五、Polygon — 多边形

Polygon 通过 points 数组定义顶点：

Polygon().points([[x1, y1], [x2, y2], [x3, y3], ...])

Polygon 会自动闭合——最后一个顶点会自动连接到第一个顶点，形成封闭的填充区域。

典型三角形示例：

Shape() {
  Polygon().points([[60, 10], [110, 90], [10, 90]])
}
  .viewPort({ x: 0, y: 0, width: 120, height: 100 })
  .fill('#8B5CF6')

Polygon 是绘制填充型几何图形的首选：三角形、五角星、六边形、箭头等。它天然适合做 UI 中的状态图标和装饰形状。

六、Polyline — 折线

Polyline 的 API 与 Polygon 完全相同（points 数组），但行为不同——Polyline 不闭合，顶点按顺序直线连接，最后一个顶点和第一个顶点之间不会自动连线。

Shape() {
  Polyline().points([[10, 80], [40, 20], [70, 60], [100, 10]])
}
  .viewPort({ x: 0, y: 0, width: 110, height: 90 })
  .stroke('#EC4899')
  .strokeWidth(2)

Polyline 适合绘制折线图、心电图、价格走势等不需要闭合的线条类图形。由于没有填充，通常配合 .fill(Color.Transparent) 或直接省略填充。

Polygon vs Polyline 选择口诀：需要填充颜色 → Polygon；只需要线条 → Polyline。

七、Path — SVG 路径

Path 是 Shape 子组件中最强大也最复杂的一个。它通过 commands 属性接受一个SVG 风格的指令字符串：

Path().commands('M10 50 L50 10 L90 50 L50 90 Z')

7.1 指令速查

指令	含义	参数	示例
`M x y`	移动到（不画线）	x, y	`M10 50`
`L x y`	画直线到	x, y	`L50 10`
`C cx1 cy1 cx2 cy2 x y`	三次贝塞尔曲线	控制点1, 控制点2, 终点	`C20 10 80 10 90 50`
`Q cx cy x y`	二次贝塞尔曲线	控制点, 终点	`Q50 0 100 50`
`A rx ry angle large sweep x y`	弧线	半径x, 半径y, 旋转角, 大弧标志, 扫掠方向, 终点	`A45 45 0 0 1 95 50`
`Z`	闭合路径	无	`Z`

7.2 实战示例

菱形（Diamond）：

M10 50 L50 10 L90 50 L50 90 Z

五角星（Star）：

M50 5 L63 38 L98 38 L70 58 L80 93 L50 73 L20 93 L30 58 L2 38 L38 38 Z

扇形（Pie Slice）：

M50 5 A45 45 0 0 1 95 50 L50 50 Z

波浪（Wave/Cubic Bezier）：

M5 90 C5 30 95 30 95 90

7.3 三次贝塞尔（C）vs 二次贝塞尔（Q）

C 有 2 个控制点，可以产生 S 形曲线
Q 有 1 个控制点，只能产生单峰曲线

对于大多数 UI 场景的曲线需求（圆角、波浪边缘、有机形态），二次贝塞尔已经足够——它少一个参数，更容易调出想要的效果。

7.4 弧线（A）参数详解

A rx ry x-axis-rotation large-arc-flag sweep-flag x y

rx, ry：椭圆弧的 X/Y 半径
x-axis-rotation：弧线旋转角度（通常为 0）
large-arc-flag：0 = 小弧（≤180°），1 = 大弧（>180°）
sweep-flag：0 = 逆时针，1 = 顺时针
x, y：终点坐标

弧线是 Path 中最复杂的指令，但掌握了 large-arc-flag 和 sweep-flag 的组合就掌握了核心：

large-arc	sweep	效果
0	0	小弧 + 逆时针
0	1	小弧 + 顺时针
1	0	大弧 + 逆时针
1	1	大弧 + 顺时针

八、实战 Demo：矢量图形实验室

页面结构

矢量图形实验室
├── 标题栏 — "矢量图形实验室" + Shape 标签
├── 图形类型选择器 — Circle / Ellipse / Rect / Polygon / Polyline / Path
├── 实时渲染预览区
│   ├── 虚线边框画布
│   └── 实时绘制当前选中图形（应用所有样式属性）
├── 属性控制区（按类型动态变化）
│   ├── Circle: 半径滑块
│   ├── Ellipse: 宽度/高度滑块
│   ├── Rect: 宽度/高度/圆角滑块
│   ├── Polygon: 顶点坐标编辑
│   ├── Polyline: 折线坐标编辑
│   └── Path: 路径命令输入 + 6 个预设
├── 样式控制区
│   ├── 填充色（8 种颜色圆点）
│   ├── 描边色（8 种颜色圆点）
│   ├── 描边宽度（0-10 vp 滑块）
│   ├── 虚线开关（Toggle）
│   └── 抗锯齿开关（Toggle）
├── 七种 Shape 组件参考卡片
└── 核心 API 参考 — 15 个关键 API/属性/指令

4 个交互点

6 种形状切换 — 点击图形类型标签实时切换，每种形状在预览区以独立渲染方式展示
属性滑块调节 — 每种形状有专属参数（半径/宽高/圆角/坐标/路径），通过滑块实时调节预览
Path 预设切换 — 6 个预设路径（菱形/五角星/扇形/波浪/贝塞尔曲线），点击立即切换
样式自由搭配 — 8 色填充 + 8 色描边 + 描边宽度 + 虚线 + 抗锯齿，实时调节实时生效

核心代码实现

图形类型切换和渲染

if (this.shapeType === 0) {  // Circle
  Shape() {
    Circle({ width: this.circleRadius * 2, height: this.circleRadius * 2 })
  }
    .viewPort({ x: this.strokeW, y: this.strokeW, width: this.viewW, height: this.viewH })
}

if (this.shapeType === 5) {  // Path
  Shape() {
    Path().commands(this.pathCmd)
  }
    .viewPort({ x: this.strokeW, y: this.strokeW, width: this.viewW, height: this.viewH })
}

每种形状的样式属性（fill/stroke/strokeWidth 等）通过 Shape 容器统一设置，所以预览区的每个条件分支中，Shape 组件的样式链都是相同的。

Polygon/Polyline 的坐标解析

parsePoints(pts: string): number[][] {
  let result: number[][] = [];
  let parts = pts.split(/[\s,]+/);  // 按空白和逗号分割
  for (let i = 0; i + 1 < parts.length; i = i + 2) {
    let x = parseFloat(parts[i]);
    let y = parseFloat(parts[i + 1]);
    if (!isNaN(x) && !isNaN(y)) result.push([x, y]);
  }
  return result;
}

这个辅助函数将字符串 "60,10 110,90 10,90" 解析为 Polygon/Polyline 所需的 number[][] 格式。

Path 预设系统

pathPresets: string[] = [
  'M10 50 L50 10 L90 50 L50 90 Z',                                         // 菱形
  'M50 5 L63 38 L98 38 L70 58 L80 93 L50 73 L20 93 L30 58 L2 38 L38 38 Z', // 五角星
  'M50 5 A45 45 0 0 1 95 50 L50 50 Z',                                     // 扇形
  'M5 50 Q50 5 95 50 Q50 95 5 50',                                         // 双二次贝塞尔
  'M5 90 C5 30 95 30 95 90',                                               // S 形贝塞尔
  'M10 10 L90 10 L90 90 L10 90 Z'                                           // 正方形
];

6 个预设从简单到复杂，覆盖了 Path 的全部指令类型：M（移动）、L（直线）、C（三次贝塞尔）、Q（二次贝塞尔）、A（弧线）、Z（闭合）。

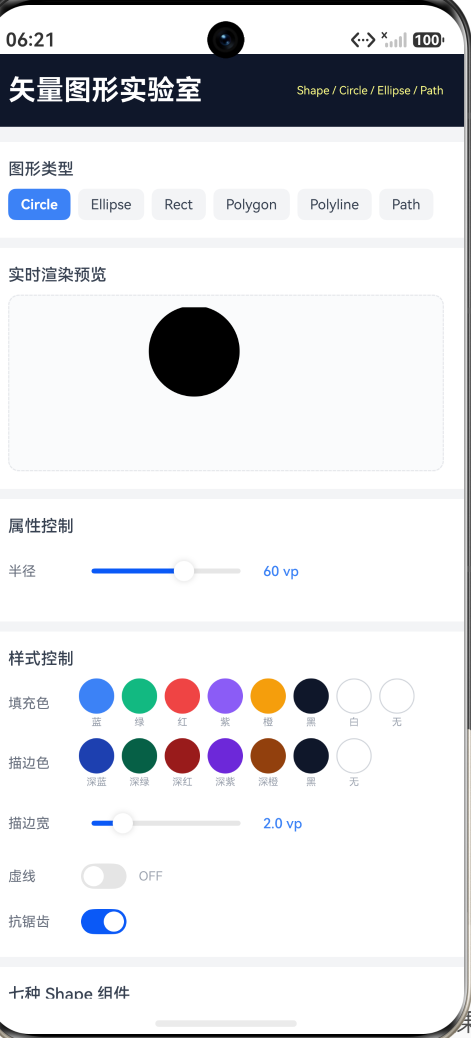

预览效果预期

Circle 模式：蓝色正圆，半径 60vp，可通过滑块从 10 调到 90
Rect 模式：圆角矩形，宽 120、高 80、圆角 12，三个独立滑块
Polygon 模式：三角形（三点坐标），可修改坐标值变为任意多边形
Path 模式：默认显示菱形（M10 50 L50 10...Z），可输入任意 SVG 命令
样式调整：填充色圆点实时切换，描边宽度从 0 到 10，虚线开关切换实线/虚线
抗锯齿效果：在 Path 曲线边缘尤其明显，关闭后边缘会出现锯齿

九、与 CSS SVG / Android VectorDrawable / iOS UIBezierPath 的对比

维度	CSS/HTML SVG	Android VectorDrawable	iOS UIBezierPath	HarmonyOS Shape
绘画范式	声明式（XML/HTML）	声明式（XML）	命令式（Swift API）	声明式（ArkUI 组件）
路径指令	SVG 标准 `d` 属性	SVG 标准 `pathData`	方法调用 `addLine/to/curve`	SVG 标准 `commands` 字符串
圆角矩形	`rect rx="..."`	同 SVG	`UIBezierPath(roundedRect:)`	`Rect().radiusWidth()`
多边形	`<polygon points="..." />`	同 SVG	需手动 `move` + `addLine`	`Polygon().points([[x,y],...])`
动态更新	通过 JS 修改 DOM/React state	需代码重建	修改 path 后 `setNeedsDisplay`	`@State` 驱动自动重绘
集成方式	嵌入 HTML	`asSrc()` 设置给 ImageView	`CAShapeLayer.path`	直接放在 ArkUI `build()` 中

HarmonyOS 的 Shape 系统继承了 SVG 路径指令的成熟标准，同时将每种形状封装为独立的 ArkUI 组件——这种设计让 Shape 同时享受了 SVG 路径的表达能力和 ArkUI 声明式状态管理的自动更新能力。

十、总结

Shape 组件体系是 HarmonyOS ArkUI 中轻量级矢量绘图的核心工具：

7 种组件覆盖了从简单几何（Circle/Rect）到复杂自由路径（Path）的全部需求
声明式建模让每种形状都是一个 UI 组件，可以参与 @State 驱动的自动刷新
SVG 路径兼容：Path 的 commands 字符串与 Web/CSS 的 SVG d 属性完全同构，学习一次，三端通用
样式属性丰富：fill/fillOpacity/stroke/strokeWidth/strokeDashArray/antiAlias 六种控制，每种都可以动态切换
与 Canvas 互补：Canvas 适合游戏和复杂数据可视化，Shape 适合 UI 装饰、图标和简单图表
