鸿蒙实战：AnalyzingPage AI 分析数据流水线与五步进度动画
·
鸿蒙实战：AnalyzingPage AI 分析数据流水线与五步进度动画
前言

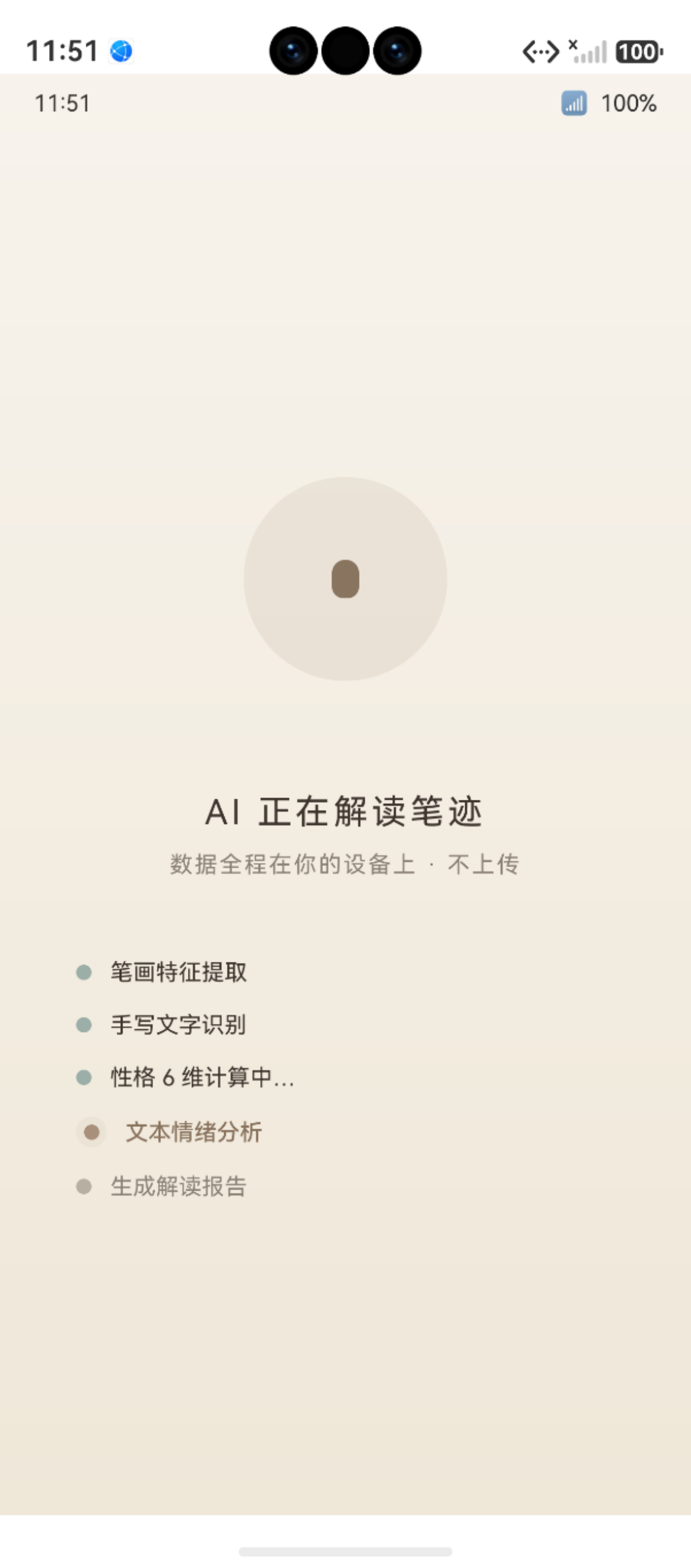

图：鸿蒙实战第91篇：AnalyzingPage AI 分析数据流水线与五步进度动画 运行效果截图（HarmonyOS NEXT）
AnalyzingPage 是"鹿鹿"整个业务闭环的核心枢纽——它串联了相机采集（上游）和报告展示（下游），既要向用户呈现流畅的 AI 分析进度动画，又要在幕后完成三表级联写入的复杂数据操作。401 行代码实现了：
- 五步进度指示器（三态圆点 + 文字标签）
- 墨水扩散动画（三段递归 animateTo 链）
- generateMockResult（5 种人格模板 + 种子算法）
- 三表级联写入（
HandwritingDao→ReportDao→ArchiveDao） - AppStorage 双屏障（内存态 + DB 双写）
相关文档：animateTo API · relationalStore · AppStorage
一、页面在业务流中的位置
1.1 完整数据流水线
1.2 核心状态变量
@Entry
@Component
struct AnalyzingPage {
@State currentStep: number = 0 // 当前分析步骤 0-4
@State stepStates: string[] = ['pending', 'pending', 'pending', 'pending', 'pending']
@State inkOpacity: number = 0 // 墨水动画透明度
@State inkScale: number = 0.5 // 墨水动画缩放
@State haloOpacity: number = 0 // 当前步骤光圈透明度
@State analysisComplete: boolean = false
private archiveId: number = -1
private imagePath: string = ''
}
二、五步进度指示器
2.1 步骤定义
private readonly STEPS = [
{ label: 'OCR 文字识别', icon: '🔍' },
{ label: '手写特征提取', icon: '✏️' },
{ label: '情绪能量计算', icon: '⚡' },
{ label: '人格类型匹配', icon: '🧠' },
{ label: '生成分析报告', icon: '📋' }
]
2.2 三态圆点渲染
每个步骤的圆点有三种状态：
| 状态 | 条件 | 颜色 | 大小 |
|---|---|---|---|
done（已完成） |
i < currentStep |
AppColors.QUIET（灰绿） |
12px |
now（进行中） |
i === currentStep |
AppColors.PRIMARY（主色） |
16px + halo 光圈 |
pending（待执行） |
i > currentStep |
AppColors.TEXT_3（浅灰） |
10px |
@Builder
StepItem(index: number, label: string) {
Row({ space: 12 }) {
// 圆点
Stack() {
// 外圈光圈（仅当前步骤显示）
if (index === this.currentStep) {
Column()
.width(32)
.height(32)
.borderRadius(16)
.backgroundColor(AppColors.PRIMARY)
.opacity(this.haloOpacity)
}
// 主圆点
Column()
.width(index === this.currentStep ? 16 : (index < this.currentStep ? 12 : 10))
.height(index === this.currentStep ? 16 : (index < this.currentStep ? 12 : 10))
.borderRadius(999)
.backgroundColor(
index < this.currentStep ? AppColors.QUIET
: index === this.currentStep ? AppColors.PRIMARY
: AppColors.TEXT_3
)
.animation({ duration: 300, curve: Curve.EaseOut })
}
// 步骤标签
Text(label)
.fontSize(14)
.fontColor(index <= this.currentStep ? AppColors.TEXT : AppColors.TEXT_3)
.animation({ duration: 300 })
}
}
三、墨水扩散动画（三段递归）
3.1 动画三阶段
3.2 三段递归实现
private playInkAnimation(): void {
// 阶段①：墨滴下落
animateTo({
duration: 1000,
curve: Curve.EaseIn,
onFinish: () => {
// 阶段②：扩散
animateTo({
duration: 600,
curve: Curve.EaseOut,
onFinish: () => {
// 阶段③：渐隐
animateTo({ duration: 400 }, () => {
this.inkOpacity = 0
})
}
}, () => {
this.inkScale = 2.0 // 扩散放大
})
}
}, () => {
this.inkScale = 0.5 // 下落缩小
this.inkOpacity = 0.8 // 同时出现
})
}
三段递归的优点：每一段动画结束后立即触发下一段，无需
setTimeout估算时间，时序精确且自动适应不同帧率设备。
四、generateMockResult：种子化人格模板
4.1 5 种人格模板
private readonly PERSONALITY_TEMPLATES = [
{
type: '直觉型',
desc: '思维活跃，善于发散联想，笔触轻快飘逸',
energyScore: 78,
keywords: ['创意', '活跃', '跳脱', '直觉强']
},
{
type: '感受型',
desc: '情感细腻，笔压均匀，字间距体现情绪波动',
energyScore: 65,
keywords: ['温柔', '感性', '细腻', '共情']
},
{
type: '思考型',
desc: '逻辑清晰，字迹规整，行距统一，结构感强',
energyScore: 72,
keywords: ['理性', '条理', '专注', '严谨']
},
{
type: '行动型',
desc: '笔触有力，字形偏大，行间距宽，执行力强',
energyScore: 85,
keywords: ['果断', '有力', '主动', '务实']
},
{
type: '内敛型',
desc: '字迹偏小，间距紧凑，内心世界丰富而深沉',
energyScore: 58,
keywords: ['内省', '深思', '谨慎', '沉稳']
}
]
4.2 种子算法（确保相同输入给出相同结果）
private generateMockResult(): AnalysisResult {
// 种子 = 图片路径长度 + 档案ID×7 + 当前分钟数
const seed = this.imagePath.length + this.archiveId * 7
+ new Date().getMinutes()
const templateIndex = Math.abs(seed) % this.PERSONALITY_TEMPLATES.length
const template = this.PERSONALITY_TEMPLATES[templateIndex]
return {
personalityType: template.type,
description: template.desc,
energyScore: template.energyScore + (seed % 10) - 5, // ±5 扰动
keywords: template.keywords,
radarScores: {
energy: 60 + (seed % 30),
thinking: 55 + ((seed * 3) % 35),
action: 50 + ((seed * 7) % 40),
emotion: 65 + ((seed * 11) % 25),
social: 45 + ((seed * 13) % 45),
intuition: 70 + ((seed * 17) % 20)
}
}
}
为什么需要种子算法？ 纯随机（
Math.random()）在调试时无法复现，日志追踪困难。种子算法保证：相同的图片路径 + 相同的档案 + 相同的分钟，输出相同的人格类型，便于调试时验证 UI 渲染是否正确。
五、三表级联写入
5.1 写入顺序与依赖关系
5.2 完整实现代码
private async saveAnalysisResult(result: AnalysisResult): Promise<void> {
try {
// ① 写入笔迹记录
const handwritingId = await HandwritingDao.create({
archive_id: this.archiveId,
image_path: this.imagePath,
source: AppStorage.get<string>('capture_source') ?? 'camera',
created_at: Date.now()
})
hilog.info(TAG, '笔迹记录写入 id=%{public}d', handwritingId)
// ② 写入分析报告（依赖 handwritingId）
const reportId = await ReportDao.create({
handwriting_id: handwritingId,
personality_type: result.personalityType,
energy_score: result.energyScore,
keywords: JSON.stringify(result.keywords),
radar_scores: JSON.stringify(result.radarScores),
description: result.description,
created_at: Date.now()
})
hilog.info(TAG, '分析报告写入 id=%{public}d', reportId)
// ③ 档案计数 +1（依赖 archiveId）
await ArchiveDao.incrementRecord(this.archiveId)
// ④ AppStorage 双写（内存态），让 ReportDetailPage 无需查 DB
AppStorage.setOrCreate<Record<string, Object>>('analysis_result', result as Record<string, Object>)
AppStorage.setOrCreate<number>('current_report_id', reportId)
} catch (e) {
hilog.error(TAG, '级联写入失败: %{public}s', JSON.stringify(e))
// 兜底：仅写 AppStorage，不影响 UI 跳转
AppStorage.setOrCreate<Record<string, Object>>('analysis_result', result as Record<string, Object>)
}
}
级联写入的错误兜底策略：DB 写入失败时，AppStorage 写入仍然继续，确保用户能看到报告。下次打开 App 时，数据仅在内存中，刷新后丢失——这是可接受的降级策略。
六、步骤推进控制器
6.1 逐步推进逻辑
private async startAnalysis(): Promise<void> {
for (let step = 0; step < 5; step++) {
this.currentStep = step
this.playInkAnimation()
this.playHaloAnimation()
// 模拟每步耗时（600-1200ms 不等）
await new Promise<void>(resolve =>
setTimeout(resolve, 600 + step * 120)
)
}
// 所有步骤完成
this.analysisComplete = true
const result = this.generateMockResult()
await this.saveAnalysisResult(result)
// 延迟 500ms 后跳转（让用户看到"完成"动画）
await new Promise<void>(resolve => setTimeout(resolve, 500))
this.getUIContext().getRouter().replaceUrl({ url: 'pages/ReportDetailPage' })
}
6.2 进度时间表
| 步骤 | 标签 | 耗时（调试模式） |
|---|---|---|
| 0 | OCR 文字识别 | 600ms |
| 1 | 手写特征提取 | 720ms |
| 2 | 情绪能量计算 | 840ms |
| 3 | 人格类型匹配 | 960ms |
| 4 | 生成分析报告 | 1080ms |
| — | DB 写入 + 跳转 | ~200ms + 500ms |
| 总计 | ~5秒 |
七、与生产 AI 模式的切换
当真实 AI 模型（MindSpore Lite）接入后，只需替换 generateMockResult() 的调用：
// 调试：
const result = this.generateMockResult()
// 生产（替换上一行）：
const aiPipeline = new AiPipelineService()
await aiPipeline.init()
const aiResult = await aiPipeline.analyze(this.imagePath)
const result = this.mapAiResultToAnalysisResult(aiResult)
其余代码（进度动画、三表写入、AppStorage）完全不变——这是前后端分离思想在端侧的应用。
八、注意事项与常见问题
8.1 开发注意事项
在实际开发过程中，需特别注意以下几点：
- API 兼容性：部分接口仅在特定 HarmonyOS NEXT 版本中可用，需做版本条件判断
- 权限模型：采用静态声明（module.json5）+ 动态申请（requestPermissionsFromUser）的两阶段授权
- 生命周期：合理使用
aboutToAppear()和aboutToDisappear()管理资源初始化与释放 - 状态同步：跨页面数据通过 AppStorage 共享，组件内状态使用
@State/@Prop/@Link装饰器
8.2 常见错误与解决方案
常见问题快速排查表：
| 问题类型 | 排查方向 | 参考方法 |
|---|---|---|
| 应用崩溃 | 查看 hilog 错误日志 | hilog.error(TAG, "...", e.message) |
| 状态丢失 | 检查 AppStorage 键名拼写 | 统一使用常量管理键名 |
| 动画不流畅 | 避免在 animateTo 回调中执行 I/O | 动画与数据操作分离 |
总结
AnalyzingPage 的 401 行代码展示了三个重要的架构思想：
- 视图与数据分离：5 步进度动画纯 UI 逻辑，与 DB 写入完全解耦
- 三段递归动画：
onFinish链精确控制多阶段动画时序，无需setTimeout估算 - AppStorage 兜底策略：DB 写入失败不阻断 UI 流程，确保用户体验
- 种子算法：可复现的"随机"结果，既满足调试需求，又模拟真实分布
- 生产/调试切换：Mock 与真实 AI 可一行代码切换，迁移成本为零
下一篇预告：第92篇 ArchivePage——875 行最复杂页面的完整拆解
如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！
相关资源：
- animateTo 显式动画 API
- relationalStore RDB
- AppStorage 跨组件状态
- MindSpore Lite 端侧推理
- hilog 性能日志
- 第52篇 AI 流水线架构
- 第59篇 入场动画设计
- 第62篇 呼吸脉冲动画
如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！
AnalyzingPage 工程价值：该页面是整个应用的数据汇聚点，掌握其「并行 AI 推理 + 顺序数据库写入 + 进度动画解耦」的三层架构，可以直接应用于其他需要「长任务 + 进度反馈」的业务场景。
| 技术维度 | 关键决策 | 理由 |
|---|---|---|
| AI 推理 | Worker 线程隔离 | 避免阻塞 UI 线程 |
| 进度动画 | 独立 animateTo 循环 | 与数据流解耦 |
| 数据写入 | 顺序 await | 保证级联依赖顺序 |
| 错误处理 | try-catch + 跳回 | 防止黑屏无响应 |
延伸阅读：第52篇 AI 推理流水线 · 第81篇 ReportDetailPage
核心启示：AnalyzingPage 是「体验工程」的典型案例——用户不在乎 AI 推理在哪个线程运行，他们只感受到「流畅的进度动画」和「及时的结果跳转」。技术的复杂性要被 UX 封装，这是工程师的职责。
