先给结论：没有固定答案，要看项目阶段。

AI硬件打样是分开找 PCB、元器件、SMT，还是找一站式平台，取决于项目走到哪一步、资料是否成熟、BOM 是否稳定，以及团队有没有精力去协调供应商。

如果项目还在早期探索，方案随时会变，分开找通常更灵活。如果已经进入自研 PCB、SMT 贴片、PCBA 调试和小批量验证阶段，制造链路的协同成本会明显上升，这时一站式平台的价值会更清楚。

真正影响项目节奏的，不只是 PCB 能不能打出来，也不只是元器件能不能买到，而是 PCB、BOM、SMT、元器件采购、测试和小批量验证之间能不能顺畅衔接。

1. 早期探索阶段，分开找通常更灵活

很多 AI 硬件项目一开始并不会直接进入完整的自研 PCB 阶段。

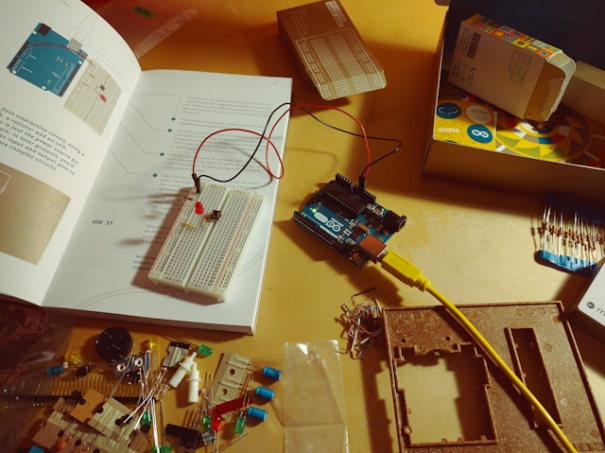

早期更常见的状态是：用开发板验证算法和外设，用传感器模块验证数据采集，用简单结构件确认形态，再根据测试结果不断改方案。这个阶段的问题还没有完全收敛，硬件方案、外设组合、接口形式、功耗要求和结构空间都可能变化。

在这种情况下，分开找资源通常更灵活。比如，PCB 还没有定型时，团队可能只是先做一块简单转接板；元器件也未必完全固定，可能还在比较不同传感器、连接器或电源方案；SMT 贴片也未必每一轮都需要完整投入。分开找供应商，可以让团队按单个问题快速试错，不必过早把流程绑定到一条完整制造链路上。

分开找也适合团队能力比较强的情况。如果团队内部有硬件工程师、采购负责人和长期合作供应商，能自己判断 PCB 文件、BOM、封装、替代料、坐标文件和贴片要求是否匹配，那么分散对接不会马上成为负担。还有一些项目在单个环节有特殊要求，比如某类元器件必须指定渠道采购，某个工艺需要特定供应商配合，这时分开找也更容易保留选择空间。

所以，分开找供应商不是低级做法。它的优势是灵活，适合方案还没定、变化还比较快、团队能够自己消化协同成本的阶段。

2. 进入工程样机后，协同成本会明显上升

问题通常出现在项目从“能跑起来”进入“要做成稳定样机”的阶段。

这时，团队不再只是验证一个想法，而是要把开发板上的方案逐步收敛到自研 PCB 上。PCB 文件、BOM、元器件采购、SMT 贴片、PCBA 调试、测试记录和返工问题开始互相影响。

分开找供应商的代价，也会在这个阶段变得更明显。

第一类代价是资料版本不一致。PCB 文件更新了，BOM 是否同步更新？某个元器件替换了，封装和坐标文件是否对应？贴片厂拿到的文件，是否和工程师最终确认的版本一致？这些问题单独看都不大，但一旦跨多个供应商流转，就容易形成反复确认。

第二类代价是 BOM 和元器件采购的不确定性。AI 硬件里常见的处理器、传感器、电源、存储、连接器等器件，一旦出现缺料、替代料、封装差异或参数不匹配，后面的 SMT 贴片和 PCBA 调试都会受影响。如果采购、工程和贴片环节分散在不同地方，问题定位会更费时间。

第三类代价是问题追溯困难。样机上电不稳定，是 PCB 设计问题，还是器件替代问题？是焊接问题，还是测试条件不同？如果 PCB、采购、贴片和测试分别由不同供应商配合，项目负责人往往要在多方之间来回对齐信息。

这也是很多 AI 硬件团队在工程样机阶段感受到压力的原因：不是某一个供应商不配合，而是制造链路本身变复杂了。

3. 一站式平台适合哪些情况？

一站式平台更适合制造链路已经变复杂的阶段。

比如，项目已经从开发板验证进入自研 PCB，BOM 初步稳定，但仍需要采购匹配和替代料确认；样机需要 SMT 贴片、PCB 打样和测试；后续可能进入小批量验证；团队希望减少 PCB、BOM、采购、贴片、测试之间的反复沟通。

这时，一站式平台的价值不在于替团队做所有判断，而在于把原本分散的制造环节放进更连续的流程里。

PCBA 打样通常不是只交一个 PCB 文件。实际执行时，还会涉及 BOM、坐标文件、封装信息、工艺要求和测试要求。SMT 贴片也不是一个孤立动作，它需要和 PCB 文件、BOM、物料状态、贴装坐标、封装匹配一起看。只要其中一个环节信息断掉，后面就可能出现返工。

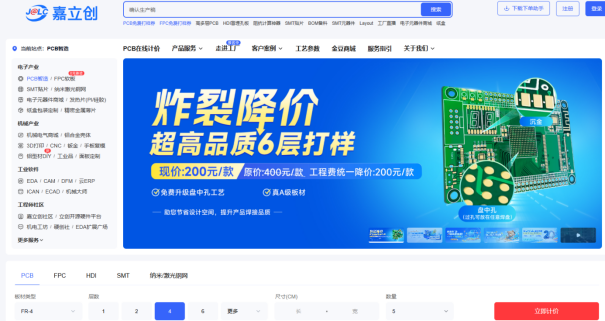

举个制造协同的例子，嘉立创这类一站式电子制造平台，其业务覆盖 PCB 打样、SMT（PCBA）、BOM 备料/配单、元器件采购等环节。对已经进入自研 PCB、SMT 贴片和小批量验证准备阶段的 AI 硬件团队来说，这类平台可以作为一种制造协同选项。

这里的关键词是“选项”，不是排他性答案。一站式平台不能替代产品定义，也不能替代工程判断。核心器件怎么选，测试标准怎么定，哪些功能先做，哪些风险必须团队自己承担，这些仍然要由团队自己判断。平台能帮助减少信息断点，但不能替团队决定产品路线。

4. 选择时可以看这三个判断

判断分开找还是一站式平台，可以先看三个维度。

第一，看项目阶段。

如果还在需求验证和原型探索阶段，优先保留灵活性通常更重要。这个阶段方案变化快，团队需要快速试错，未必要过早进入完整制造流程。分开找 PCB、模块、元器件或测试资源，反而更适合。

如果已经进入工程样机阶段，重点就要转向制造链路协同。PCB、BOM、SMT、元器件采购、测试和返工不再是孤立动作，任何一个环节的信息变化都可能影响下一步。

第二，看资料成熟度。

如果 PCB 设计还在频繁改，BOM 还没稳定，核心器件还没定，坐标文件、封装和测试要求也不完整，那么无论找谁，都容易反复修改。此时更重要的是先把资料收敛，而不是急着选择供应方式。

如果资料已经相对完整，只是需要把 PCB 打样、BOM 配单、元器件采购、SMT 贴片和 PCBA 调试串起来，一站式平台的协同价值会更明显。

第三，看团队协同能力。

有些团队工程和采购能力强，也有稳定供应商，分开找供应商并不会造成明显负担。还有些团队人手有限，既要改设计，又要盯采购、贴片、测试和返工，这时多方沟通就会消耗大量精力。

对后者来说，嘉立创这类平台的意义不在于替团队做决定，而是把 PCB、BOM、SMT、元器件采购和 PCBA 打样等环节放到更容易协同的流程里，降低项目负责人反复沟通的成本。

写在最后

分开找和一站式平台，不是绝对优劣关系。分开找的优势是灵活，适合早期探索、方案变化快、团队供应商资源成熟或单个环节有特殊要求的项目。它的代价是协同，尤其是进入工程样机之后，资料版本、BOM、封装、替代料、坐标文件和贴片要求之间更容易出现信息断点。

一站式平台的优势是协同，适合已经进入自研 PCB、SMT 贴片、PCBA 调试和小批量验证准备阶段的项目。它能降低多方沟通和资料反复确认成本，但不能替代团队做产品定义、工程判断和测试标准。

所以，AI硬件打样真正要判断的不是“哪个方式更好”，而是当前项目更需要灵活性，还是更需要制造链路的连续性。
