背景概述

本文主要介绍目前小模型领域的服务化情况和Triton Inference Server方案，这也是目前昇腾在小模型服务化的主打方案，并详细介绍三条路径，Python backend、GE custom backend和ONNX-RUNTIME backend子方案。

一、小模型服务化综述

1.1 小模型服务化的价值

在各行各业中，小模型的应用越来越广泛，凭借其精准、高效、低成本等优势，小模型始终占据一定的地位，同时，与之关联密切的推理小卡也存在一定的市场空间，小模型对于整个昇腾生态也是非常重要的一环。

当前，小模型类别和架构百花齐放，OCR、语音、CV等模型快速迭代，在各自领域的模型不断刷新SOTA，小模型在完成昇腾上的迁移适配后，模型服务化调用成为刚需，需提供服务接口进行业务编排/串流，如提供API集成到客户ERP软件中调用，成为一项基础能力提供。

1.2 小模型服务化总览

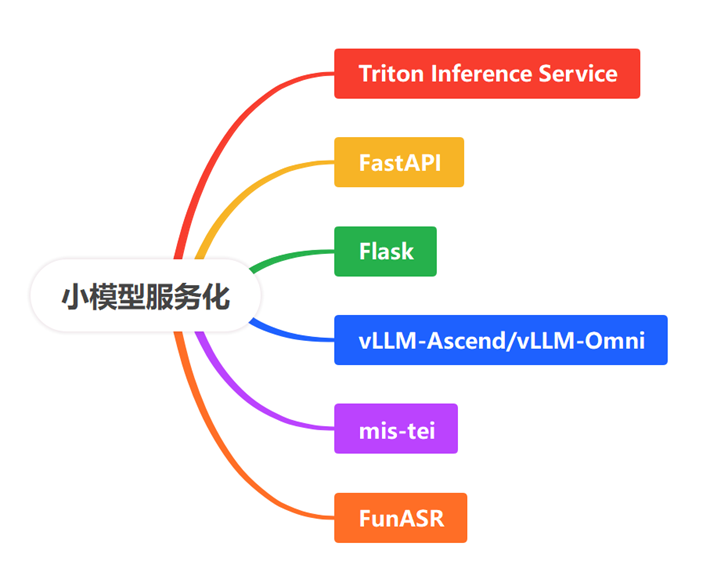

目前可行和可用的小模型服务化主要有Triton Inference Server、FastAPI、Flask、vLLM-Ascend、vLLM-Omni、FunASR、TEI等，本文主要介绍Triton Inference Server方案（以下简称triton，注意不是OpenAI的triton），这也是传统小模型的通用服务化方案，triton在小模型领域也是生态较好的框架，本身较为成熟，适合商用化。

1.3 服务化适配总体流程

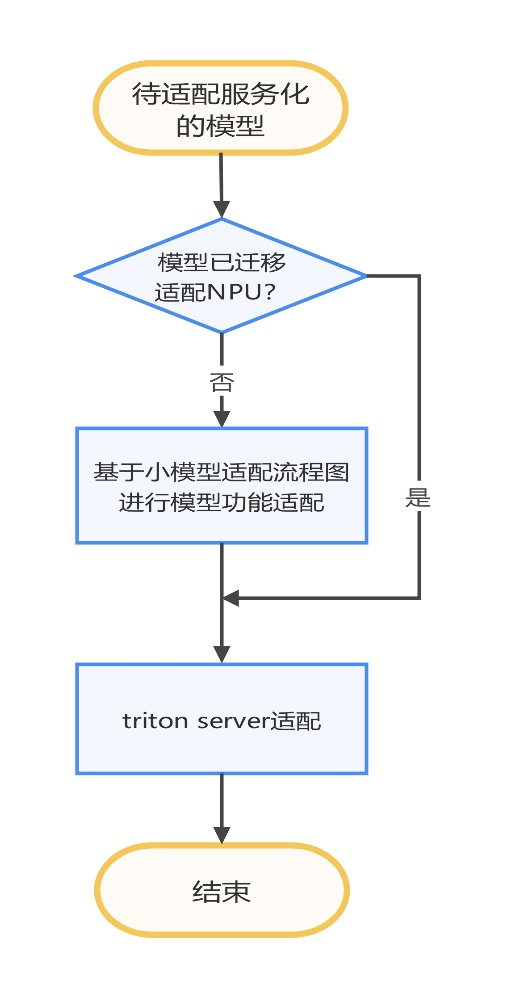

对于拿到一个模型，总体两步走，服务化的基础是模型功能已完成迁移适配，如有性能诉求，需先完成离线推理的性能调优，再接入服务化，以及后续的服务调优。

二、Triton Inference Server总览

2.1 简介

Triton Inference Server是 NVIDIA 开发的开源高性能推理服务框架，专为生产环境中的 AI 模型部署设计，作为一个服务化框架，客户端可以通过http/gRPC请求给triton server发送请求，triton server底层可以用tensorRT，pytorch，onnxruntime等不同的后端做具体的模型推理，并将推理后的结果返回给客户端。

官方GitHub仓：https://github.com/triton-inference-server

2.2 核心模块

triton server主要分为以下几个主要的模块

模块名	功能
server	Triton服务主程序
core	核心组件，Triton核心逻辑和调度
common	公共工具和基础设施
backend	后端统一接口定义
***backend	onnxruntime_backend、tensorrt_backend等具体backend实现

2.3 架构图与核心流程

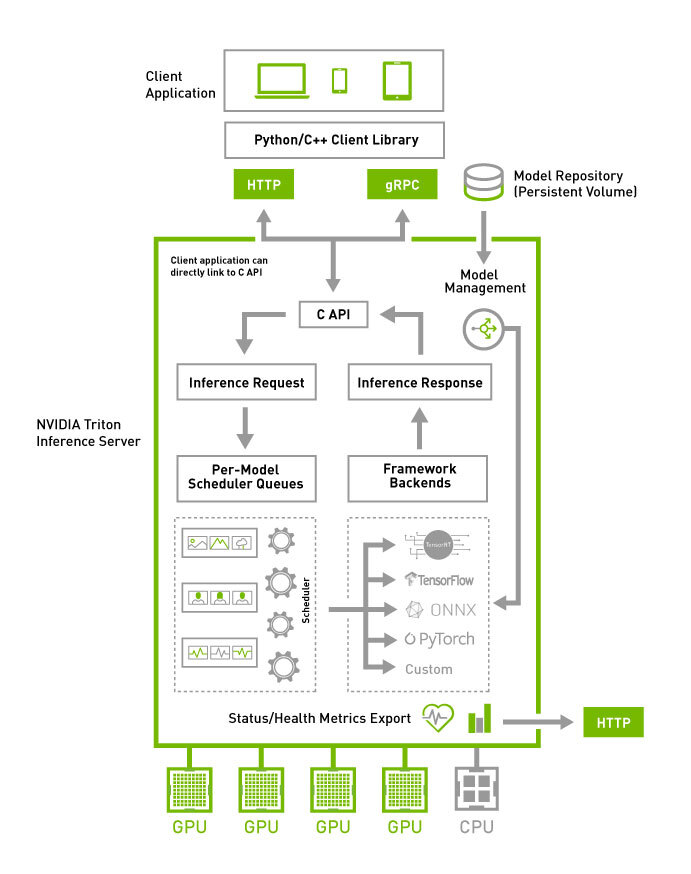

其中Model Repository可以存放不同的模型，Triton Inference Server通过该仓库提供推理模型。推理请求通过HTTP/REST、GRPC或C API到达服务器，然后被路由到相应的模型调度器。Triton Inference Server实现了多种调度和批处理算法，这些算法可以根据模型进行配置。每个模型的调度器可选择地对推理请求进行批处理，然后将请求传递给与模型类型对应的后端。后端使用批处理请求中提供的输入进行推理，以生成所需的输出，并将输出返回。

三、Backend详解

3.1 简介

backend是triton中的核心推理部件，是triton中用来进行具体的模型推理的模块，backend可以是由一些推理框架比如onnxruntime/tensorRT等封装得到，也可以按照backend要求的api格式自己写一个backend，每个backend对应一个.so动态库，库文件的名字必须遵循libtriton_.so的命名格式，在config.pbtxt配置文件中配置backend:“mybackend”，则对应为libtriton_mybackend.so。

3.2 Backend机制

Triton Server启动时，会扫描默认后端目录下的子目录，每个子目录对应一个后端，通过目录名称和其中的配置文件确定后端信息，读取并解析 config.pbtxt 配置文件，选择对应的后端，通过dlopen接口动态加载后端动态库libtriton_.so，加载成功后，后端相关的代码与资源被映射到进程空间。Triton通过dlsym等机制获取后端动态库库必须实现暴露的一组标准接口函数，并保存到后端管理结构中，执行后续调用。

其中libtriton_.so动态库搜索路径，优先在模型版本路径搜索，依次会搜索：

/model//libtriton_.so

<model_repository>/model/libtriton_.so

<global_backend_directory>/backends/libtriton_.so

3.3 Backend选择推荐

triton server虽然原生不支持NPU，但是得益于服务化与推理后端的解耦，通过扩展推理后端，即可在NPU上运行triton server。本方案中，可选三种不同的backend，分别是Python backend、GE custom backend和ONNX-RUNTIME backend。

简要对比Python backend和GE custom backend，

1. triton service本身是C++开发的，调用python性能无法达到最好，有Python侧的开销，这是Python backend天生的劣势
2. Python backend涉及适配model.py文件的三个接口，支持接入推理路线的种类最多，但有一定适配工作量，而GE backend单独针对onnx格式，基本没有代码开发量
3. GE backend基于图进行深度优化，并且提供了图下沉、多流并行、锁核等方法，Python backend中，通常使用aisbench工具的Python api进行om模型的推理，本身性能就比不过GE，且不支持异步推理

针对不同的模型推理技术路线，选取不同的backend方案

（1）ONNX

路线一：通过onnx+ge_backend的方式进行服务化

路线二：通过onnx+onnxruntime_backend的方式进行服务化

对于pytorch、paddle、tensorflow、mindspore等框架下的模型均可转换为onnx后接入使用该方案

（2）OM/torch

路线一：通过om +python backend的方式进行服务化

路线二：通过torch_npu +python backend的方式进行服务化

路线三：通过torchAir+python backend的方式进行服务化

分别对应torch在线推理与OM的离线推理

四、Triton Inference Server特性

4.1 动态批处理

动态批处理 (Dynamic batching) 允许将一个或多个推理请求合并成一个batch，批量处理请求，提高资源利用率，提高吞吐，在config.pbtxt文件中添加下面即可开启该特性：

dynamic_batching {
	max_batch_size: 32
	max_queue_delay_microseconds: 10000
	preferred_batch_size: [4, 8, 16]
}

• max_batch_size：最大的batch大小
• preferred_batch_size：期望达到的batchsize大小，可以是一个数，也可以是一个数组
• max_queue_delay_microseconds：单位是微秒，组batch的时间限制，超过该时间会停止组batch。

详情查看官方说明：

https://docs.nvidia.com/deeplearning/triton-inference-server/user-guide/docs/tutorials/Conceptual_Guide/Part_2-improving_resource_utilization/README.html

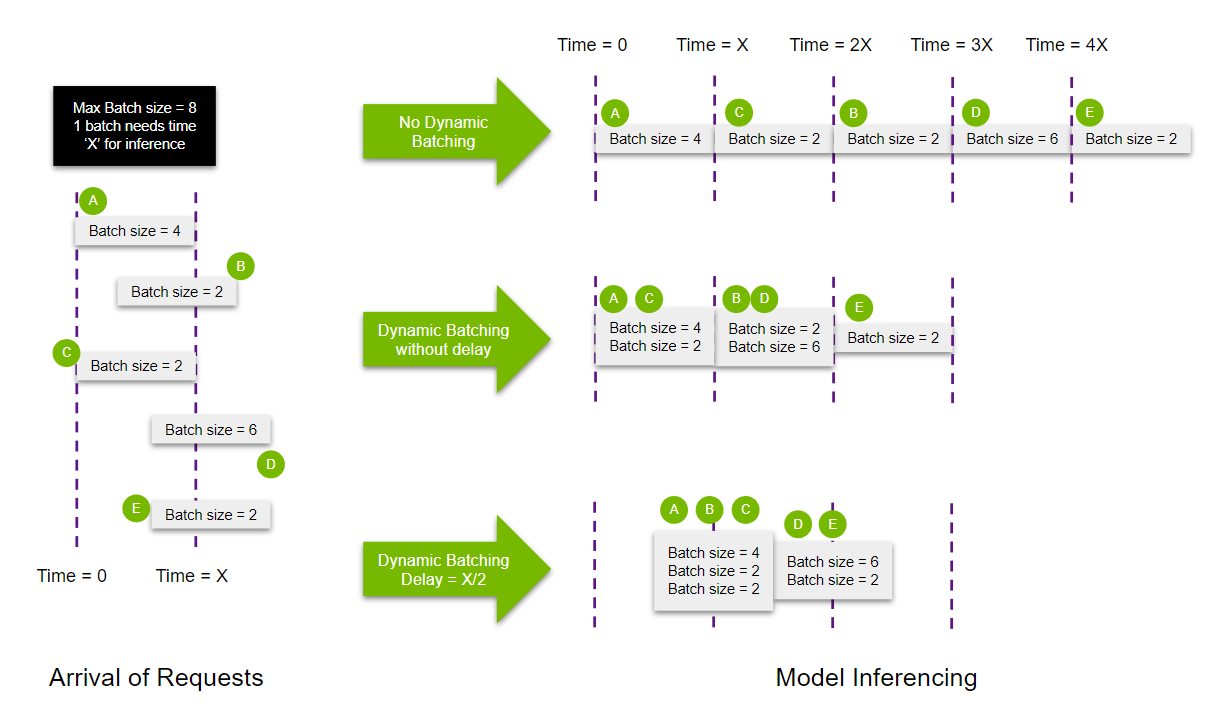

以下示例展示了不使能动态批处理、使能动态批处理、使能动态批处理并设置延迟三种场景下的差异

4.2 多实例

在模型服务化部署中，单实例推理容易成为性能瓶颈，尤其是在小模型高QPS或多NPU场景下。Triton通过 Instance Group 提供多实例部署能力：

多实例特性支持生成单模型的多个副本，允许并行处理，以提高资源利用率，提高模型吞吐，在config.pbtxt文件中添加下面即可开启该特性：

• count: 每个设备上的实例数量
• kind: 设备类型（GPU/CPU）
• gpus: 指定GPU设备 ID（默认使用所有GPU）

instance_group [{
	count: 2
	kind: KIND_CPU
}]

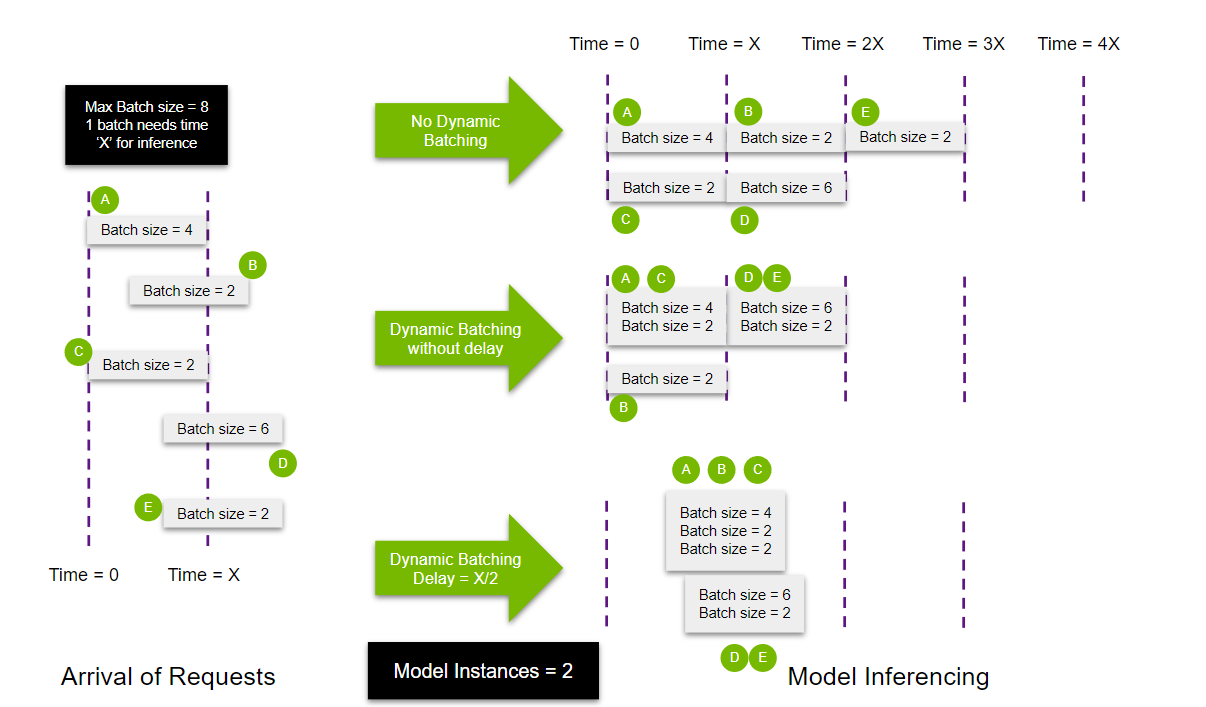

结合动态批处理和模型并行，以下示例展示了两个模型示例并行执行下，不使能动态批处理、使能动态批处理、使能动态批处理并设置延迟三种场景下的差异

4.3 模型组合

可以将多个模型，如 预处理模型、中间模型、后处理串联组合，由Triton统一调用并且进行内部的数据流转控制，简化复杂的流水线部署（tokenizer -> encoder -> decoder）。

五、Python backend方案

5.1 环境说明

对于Python backend，在NPU上使用triton service的环境可以基于两种方式

1. 官方triton service镜像适配昇腾（推荐）

21.09版本之后自带Python Backend，镜像标签中以-py3 结束，基于已经安装编译triton service的官方镜像，安装昇腾底层软件栈CANN，torch_npu等组件

triton service官方镜像：https://catalog.ngc.nvidia.com/orgs/nvidia/containers/tritonserver/tags

2. 昇腾官方镜像编译triton service

基于昇腾基础CANN镜像，编译triton service仓库，该方式涉及的编译情况比较复杂

5.2 仓库整体结构

triton service规定了model_repository实现时的目录结构，以如下形式

/

<model-name>/

  [config.pbtxt]

  [<output-labels-file> ...]

  <version>/

    <model-definition-file>

  <version>/

    <model-definition-file>

  ...

<model-name>/

  [config.pbtxt]

  [<output-labels-file> ...]

  <version>/

    <model-definition-file>

  <version>/

    <model-definition-file>

  ...

...

简单的例子

model_repository/

├── model1

│ ├── 1

│ │ └── model.py

│ └── config.pbtxt

└── model2

├── 1

│ └── model.py

└── config.pbtxt

model_repository是模型仓库根目录，可以包含多个模型

model*表示一个模型，文件夹名即为模型名称

1 表示版本信息，一个模型可以有多个版本，triton service可以同时管理多个版本（官方规定，需要单纯的数字命名）

model.py是Python backend推理实现文件，放在对应的版本目录下

config.pbtxt是每个模型的配置文件

5.3 model.py结构

model.py是Python backend对应的核心推理文件，实现模型的初始化，推理，释放等流程，具体需要实现TritonPythonModel类，包含initialize、execute、finalize方法，execute是核心推理逻辑，用户可以最大程度的自定义推理方法，这也是Python backend灵活的原因。

• initialize（可选）

在模型首次加载到 Triton 后端进程时执行，用于完成一次性的初始化操作，例如权重加载、缓存结构构建、设备资源绑定等。通常这里完成所有需要在请求处理前准备好的工作。

• execute（必选）

每次收到推理请求时由 Triton 调用，是模型的核心入口。在此方法中读取输入张量、执行前向计算、生成输出并返回响应。该方法必须实现，因为它直接承载模型的推理逻辑。

• finalize（可选）

当模型实例从后台卸载或进程退出时调用，用于释放资源、关闭句柄、清理缓存等收尾任务。此阶段只执行一次，以确保不会遗留系统资源或内存泄露。

import triton_python_backend_utils as pb_utils

class TritonPythonModel:
	def initialize(self, args):
		"""
		模型初始化逻辑（类似构造函数）
		- args: dict，包含 model_repository 路径、model 名称、version 等信息
		- 这里可以加载模型权重、初始化依赖库等
		"""
		pass

	def execute(self, requests):
		"""
		推理核心函数
		- requests: list，包含多个 inference request（可能是 batch）
		- 必须返回 list of pb_utils.InferenceResponse
		"""
		responses = []
		for request in requests:
			# 获取输入张量
			in_tensor = pb_utils.get_input_tensor_by_name(request, "INPUT_NAME")
			in_numpy = in_tensor.as_numpy()
			# 模型计算逻辑（这里可以调用 PyTorch、TensorFlow、NumPy）
			out_numpy = in_numpy + 1 # 示例逻辑
			# 构造输出
			out_tensor = pb_utils.Tensor("OUTPUT_NAME", out_numpy)
			responses.append(pb_utils.InferenceResponse(output_tensors=[out_tensor]))
		return responses

	def finalize(self):
		"""
		资源清理逻辑（类似析构函数）
		- 在模型卸载时调用
		- 可以释放 GPU/CPU 资源，关闭文件句柄
		"""
		pass

5.4 config.pbtxt结构

config.pbtxt是一个protobuf格式的配置文件，定义了模型的名称、输入、输出等参数。

name: "model1" # 模型名称，必须与文件夹名一致

backend: "python" # 后端类型（Python 模型用 python）

max_batch_size: 8 # 最大 batch 大小（0 表示不支持 batching）

input [
{
name: "INPUT_NAME"
data_type: TYPE_FP32 # 输入数据类型 (FP32, INT64 等)
dims: [ -1, 224, 224, 3 ] # 输入维度，-1 表示动态维度
}
]
output [
{
name: "OUTPUT_NAME"
data_type: TYPE_FP32
dims: [ -1, 1000 ] # 输出维度
}
]

5.5 推理方式

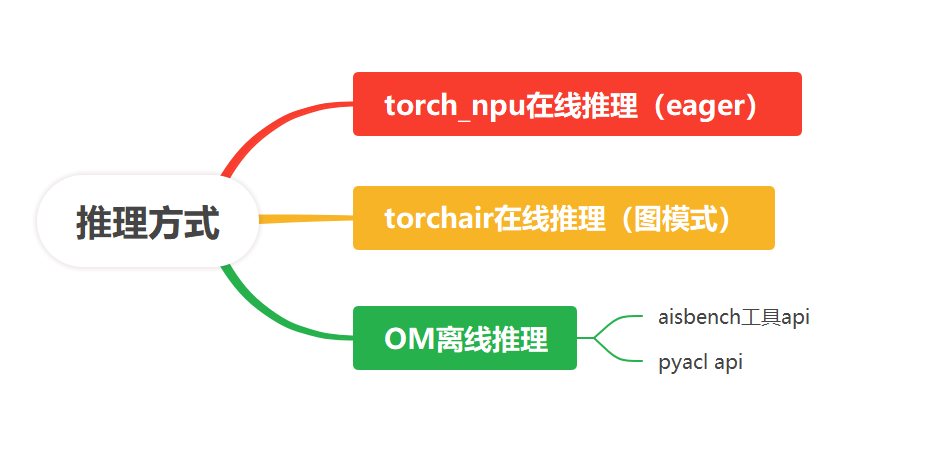

由于推理执行的解耦，triton service的Python backend下的推理方式即为NPU上模型推理的方式，总共分为三种，在线推理，即基于pytorch框架下的推理，直接基于torch_npu推理或者使用torchair成图，分别对应pytorch下的eager和图模式推理方式；离线推理，即基于OM的推理方式，可以使用aisbench提供的infer interface或直接基于pyacl api来写推理逻辑

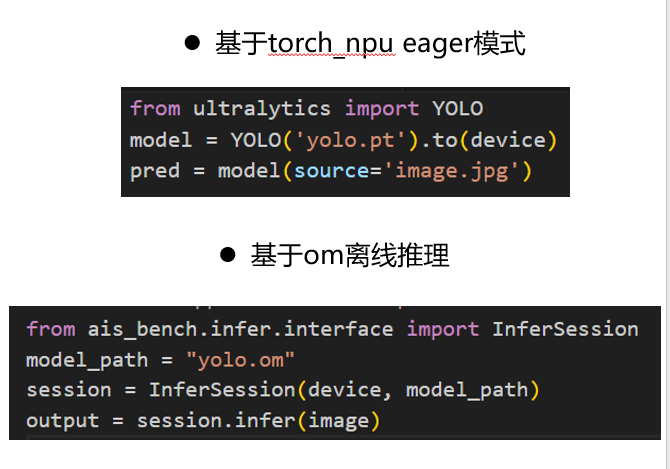

例如，对于yolo模型，我们使用两种推理方式接入Python backed：

六、GE Custom backend方案

6.1 自定义backend实现流程

Triton Inference Server提供了自定义backend的接入方式，对于NPU上使用，除了使用自带的Python backend，还可以使用自定义的NPU专属backend，此方案就是使用的GE图引擎，直接对onnx模型进行服务化。

通过对TRITONBACKEND_Backend类的实现，我们就可以自动定义backend，具体需要实现8个接口函数：

接口	功能
TRITONBACKEND_Initialize	backend初始化，资源分配、配置加载
TRITONBACKEND_Finalize	backend收尾工作，资源释放、状态清理
TRITONBACKEND_ModelInitialize	解析并存储模型配置信息，如模型名称、输入输出shape、config.pbtxt 中的参数等
TRITONBACKEND_ModelFinalize	模型级别的收尾清理函数
TRITONBACKEND_ModelInstanceInitialize	模型实例初始化，解析实例的配置、初始化实例的运行环境
TRITONBACKEND_ModelInstanceFinalize	清理实例初始化时分配的资源
TRITONBACKEND_ModelInstanceExecute	真正执行模型推理的核心函数
TRITONBACKEND_BackendControl （可选）	封装后端的配置、资源管理、生命周期交互

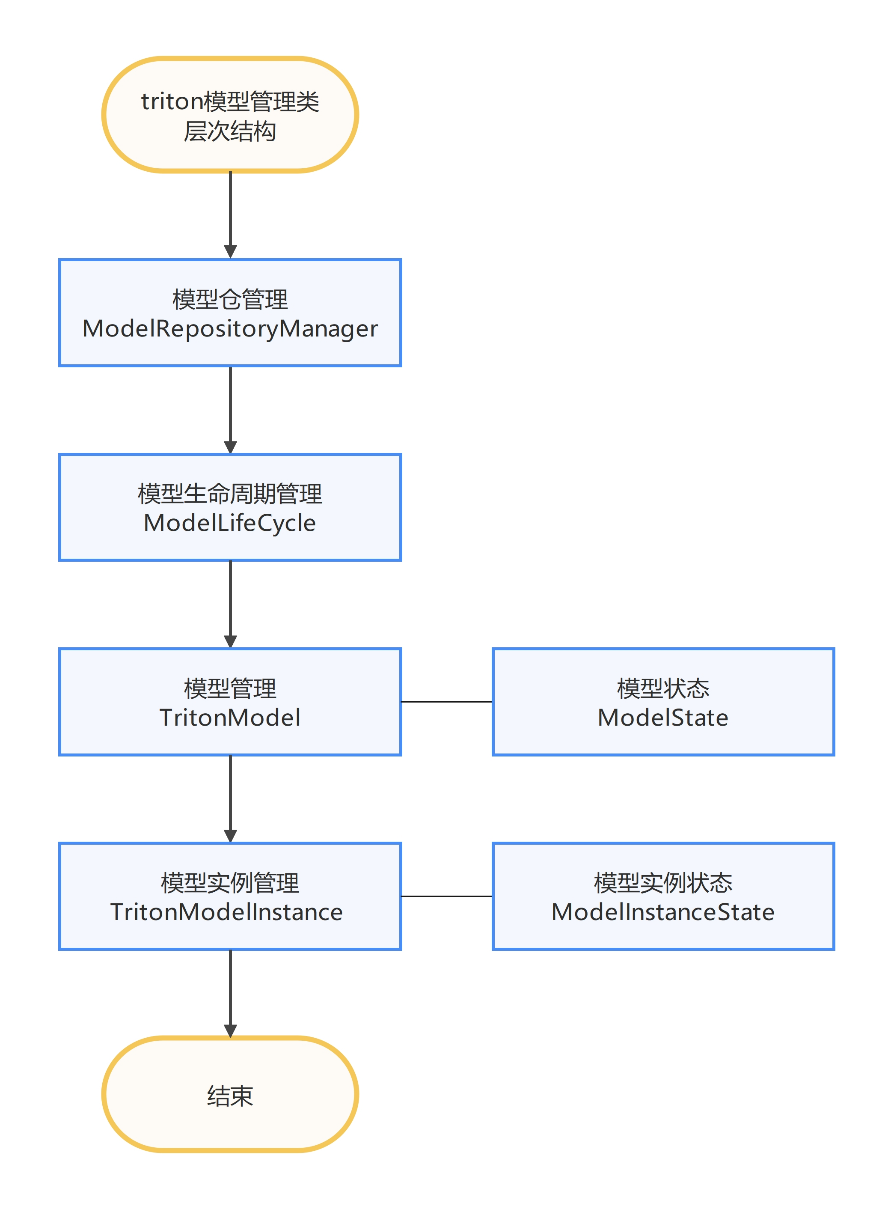

其中，triton对于模型管理分为了层次抽象的四层六类：

ModelRepositoryManager负责扫描模型仓库目录，解析模型配置（config.pbtxt），识别模型版本，并触发模型加载流程；ModelLifeCycle是模型生命周期调度管理，负责模型的真正加载/卸载/更新；TritonModel类对应一个具体模型，管理该模型的所有推理实例TritonModelInstance，ModelState是与TritonModel紧密关联的状态管理类，一个TritonModel对象会对应一个唯一的ModelState，通过TRITONBACKEND_ModelSetState绑定在一起，后续后端的推理调用、资源分配、状态查询等操作，都由ModelState来承担；TritonModelInstance是实际执行推理的最小调度单元，拥有自己的线程上下文、device绑定、batch策略等，对应instance_group中设置的实例数；ModelInstanceState同样对应一个TritonModelInstance，掌控了单个推理实例的执行状态和资源细节，聚焦于实例级的运行时管理。

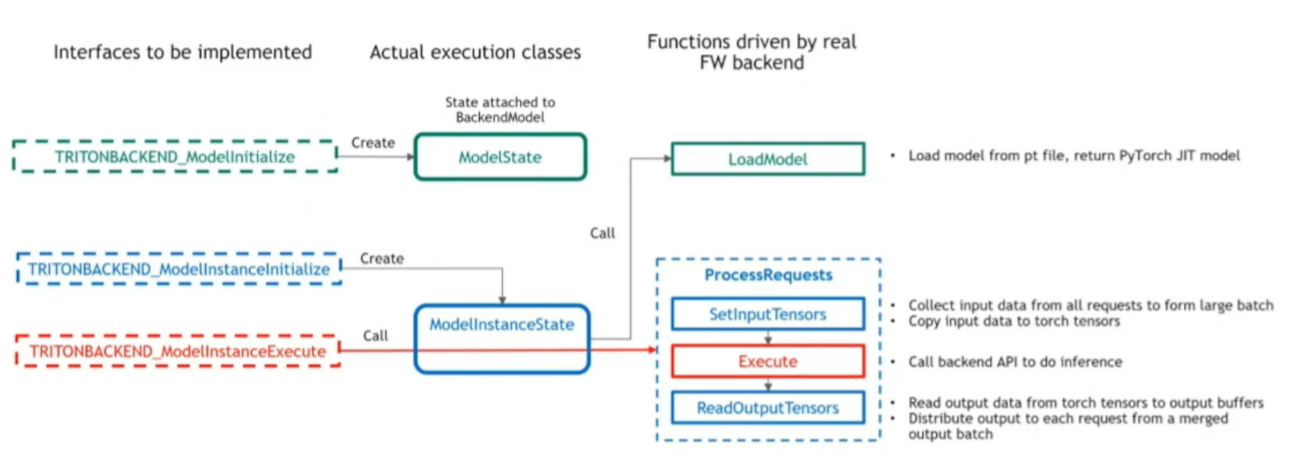

上层接口与类之间的调用关系如下

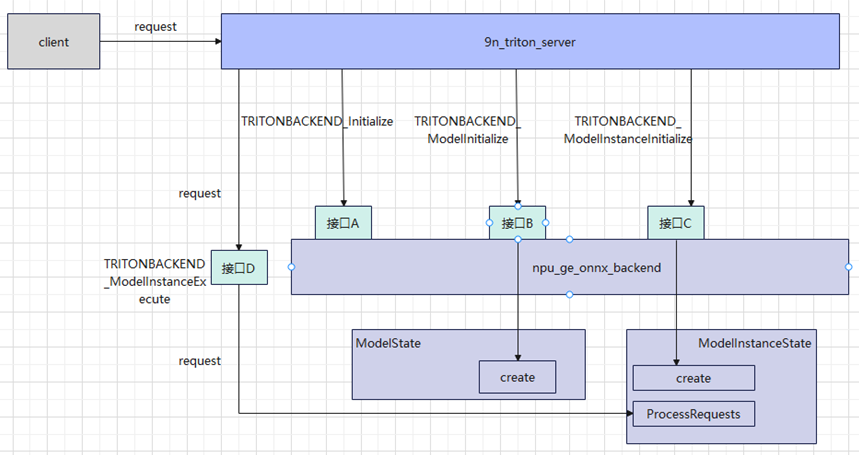

6.2 GE backend方案架构图

开源仓链接：https://gitcode.com/cann/triton-inference-server-ge-backend

6.3 GE backend特性

名称	介绍	支持情况
多实例	模型可同时处理多个请求，此特性需搭配多流并行或多卡使用	√
多卡支持	一个模型可同时跑在多张卡上，每张卡可配置>1 的实例	√
多卡负载均衡	多卡情况下能根据每张卡上任务数量动态分配请求	目前仅支持所有请求shape一致场景
动态batch	支持input、output 的0轴为可变场景	√
GE静态图	通过shape固定，实现初始化图时分配好所有显存，提高图执行效率	√
多流并行	静态图搭配	√
锁核	配置每一条stream使用Cube以及Vector核心数量，以便多stream情况下提高吞吐	√
非0轴动态	支持非0轴情况下的动态shape	√

6.4 GE backend具体实现

ge_backend实现主要有以下几个文件：

npu_ge.cpp 对应Triton 的7个Custom backend规范接口；

model_state.cpp 完成 ModelState创建、以及均衡器Scheduler的初始化；

scheduler.cpp 实现了执行块的计算、分配过程；

model_instance_state.cpp实现了Instance的初始化以及推理接口。

通过cmake 编译后，会生成相应.so 动态链接库，即GE backend的动态库

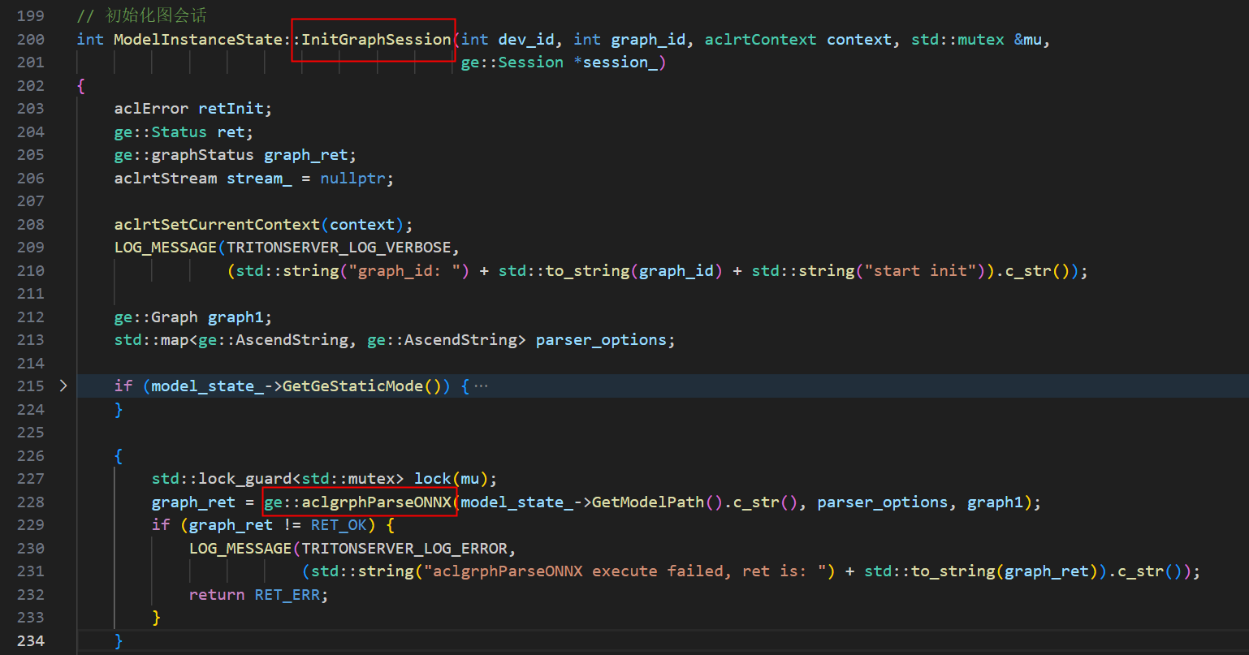

核心调用函数如下：

ONNX图解析，通过Parser接口将原始ONNX模型解析为图，可参考链接：使用Parser接口将原始模型解析为Graph-CANN商用版8.3.RC1-昇腾社区

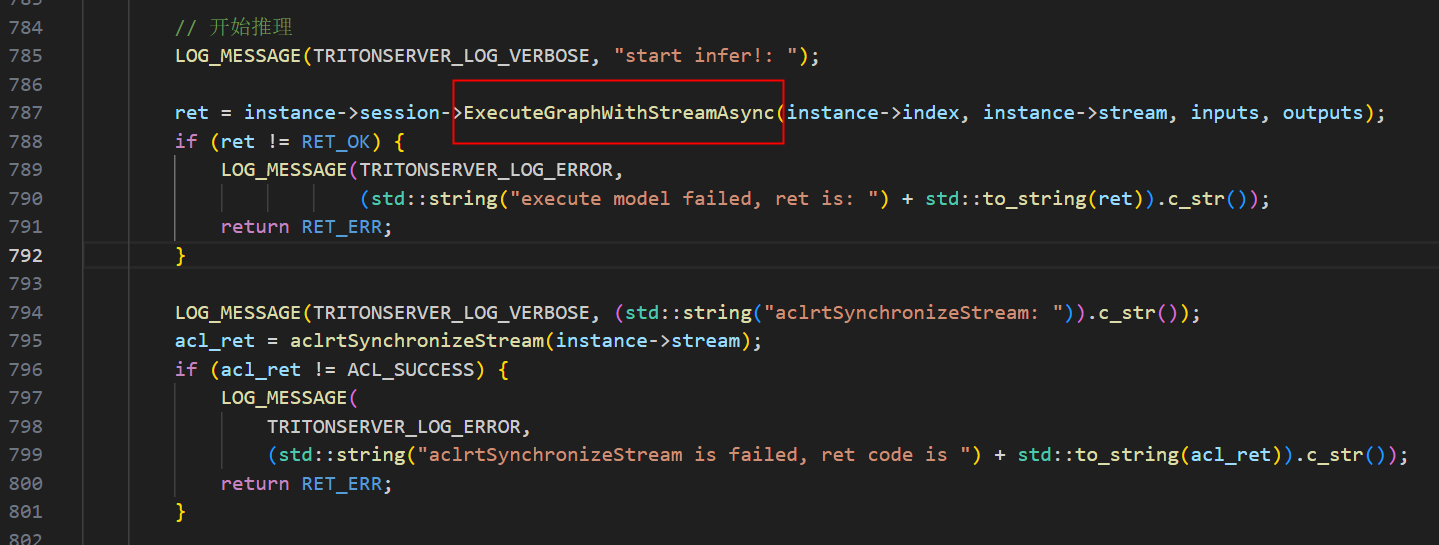

异步图执行，通过GE提供的图开发C++接口ExecuteGraphWithStreamAsync实现，可参考链接：带参数配置的图运行（单进程单卡）-CANN商用版8.3.RC1-昇腾社区

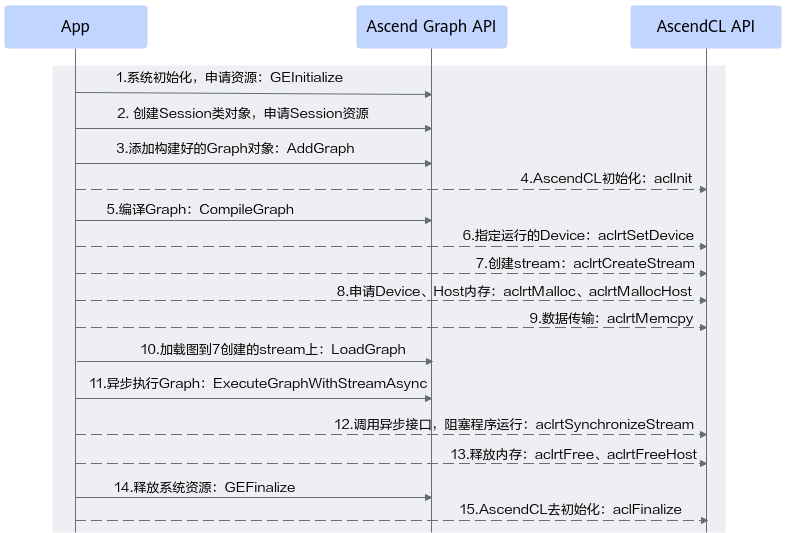

调用流程如下：

1. 调用GEInitialize进行系统初始化（也可在Graph构建前调用），申请系统资源
2. 调用Session构造函数创建Session类对象，申请Session资源
3. 调用AddGraph在Session类对象中添加定义好的图
4. 调用aclInit接口，初始化acl
5. 调用CompileGraph完成图编译
6. 调用aclrtSetDevice指定运行的Device，调用aclrtCreateStream创建Stream，然后调用aclrtMallocHost、aclrtMalloc分别申请Host和Device内存
7. 调用LoadGraph（异步执行Graph场景），加载图模型到6创建的Stream上
8. 调用ExecuteGraphWithStreamAsync异步执行接口，运行Graph
9. 调用aclrtSynchronizeStream阻塞程序运行，直到指定Stream中的所有任务都完成
10. 调用aclrtFree、aclrtFreeHost释放内存；调用GEFinalize，释放系统资源；调用aclFinalize释放acl相关资源

6.5 模型适配流程

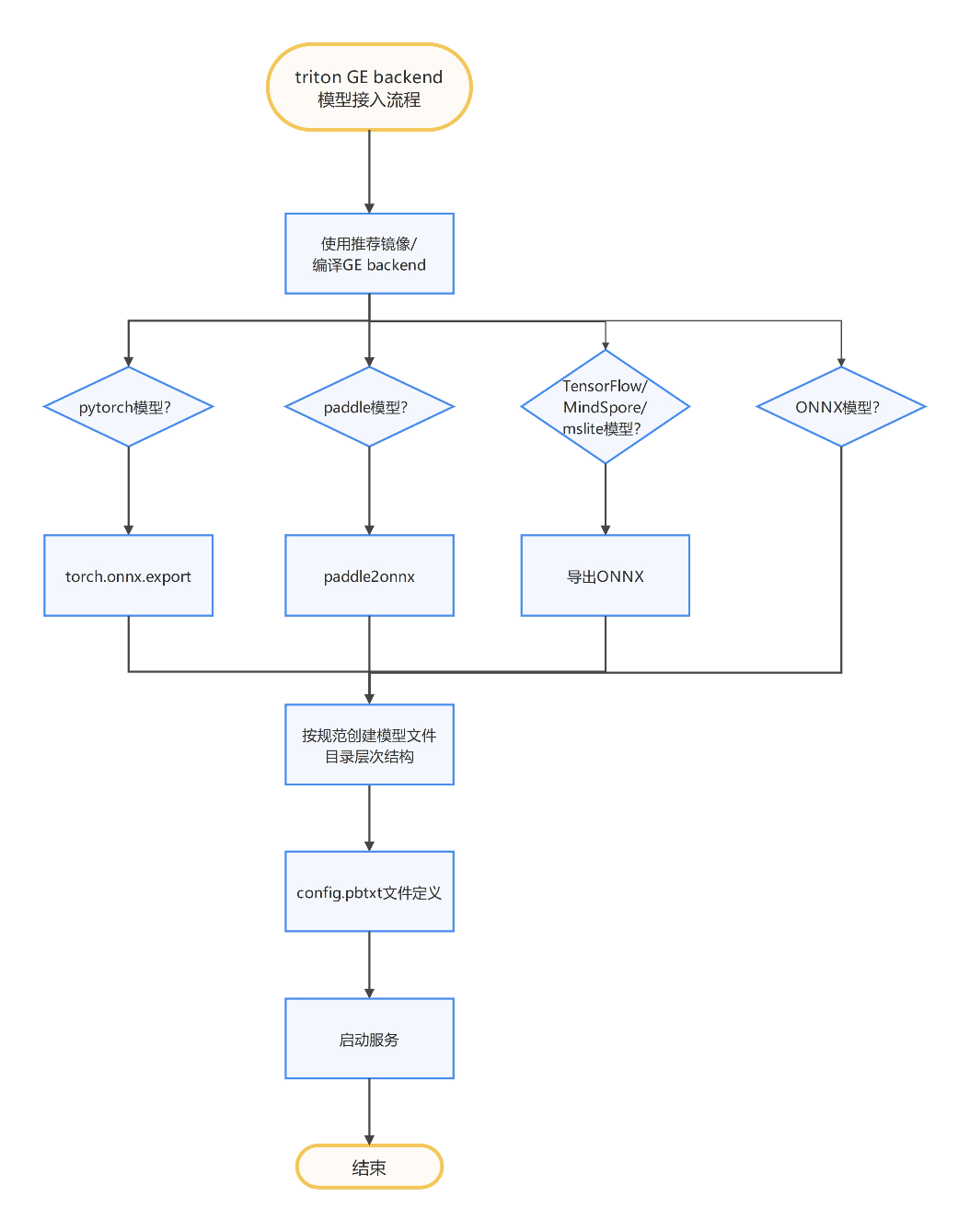

模型接入GE backend的流程如下：

仓库目录结构如下：

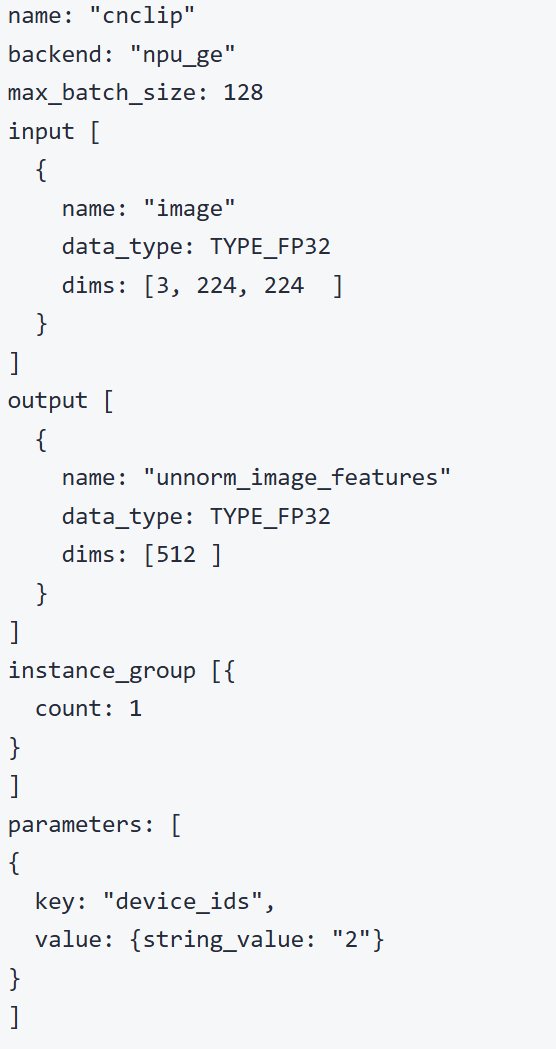

在config.pbtxt文件中，backend要填写我们自己的backend：npu_ge，并填写onnx对应的输入输出信息

六、服务启动与客户端侧逻辑

使用下述格式来拉起服务，其中

–model-repository指定模型仓库

–load-model指定加载的模型

tritonserver --model-repository=*** --load-model=***

客户端负责发送请求到triton service，需借助tritonclient组件

客户端侧代码示例如下：

import tritonclient.grpc as grpcclient

import numpy as np

import logging

# 配置日志

...

# Triton服务器配置

url = "localhost:8000"

model_name = "model"

# 创建Triton客户端

logger.info(f"连接到Triton服务器: {url}")

client = httpclient.InferenceServerClient(url=url)

#client = grpcclient.InferenceServerClient(url=url)

# 准备输入数据

...

# 创建Triton输入

...

# 准备输出

...

# 执行推理

logger.info(f"发送推理请求到模型: {model_name}")

response = client.infer(model_name, inputs=inputs, outputs=outputs)

# 检查响应状态

...

# 获取并打印结果

...

七、案例

本节以yolov9为例，介绍Triton+Python backend+om的服务化部署方法

1. 获得onnx格式模型

yolov9模型通过torch.onnx.export接口导出，加载验证精度无误，导出正确。

2. 填写confi.pbtxt文件

注意backend为python，这里的max_batch_size是10，图片分辨率为640*640。

3.实现model.py文件

使用ais_bench提供的推理api，实现模型推理，设置为static模式，调用non_max_suppression实现后处理，再返回请求。

from ais_bench.infer.interface import InferSession

from torch.utils.dlpack import to_dlpack, from_dlpack

import triton_python_backend_utils as pb_utils

import sys

import torch

import numpy as np

sys.path.append("/home/yolo9/yolov9")

from utils.general import non_max_suppression

class TritonPythonModel:

    def initialize(self, args):
        print(args)
        self.model_path = "/home/yolo9/yolov9s.om"
        self.device_id = 0
        self.session = InferSession(self.device_id, self.model_path)

        print("load om success")


    def execute(self, requests):
        responses = []
        for res in requests:
            images = from_dlpack(pb_utils.get_input_tensor_by_name(res, 'images').to_dlpack())
            outputs = self.session.infer([images], mode="static")
            preds = torch.tensor(outputs[0])
            output_tensor = non_max_suppression(preds, 0.25, 0.45)[0]
            output_tensor = pb_utils.Tensor('preds', np.array(output_tensor))
            response = pb_utils.InferenceResponse(output_tensors=[output_tensor])
            responses.append(response)
        return responses


    def finalize(self):
        print("Inference finalized")

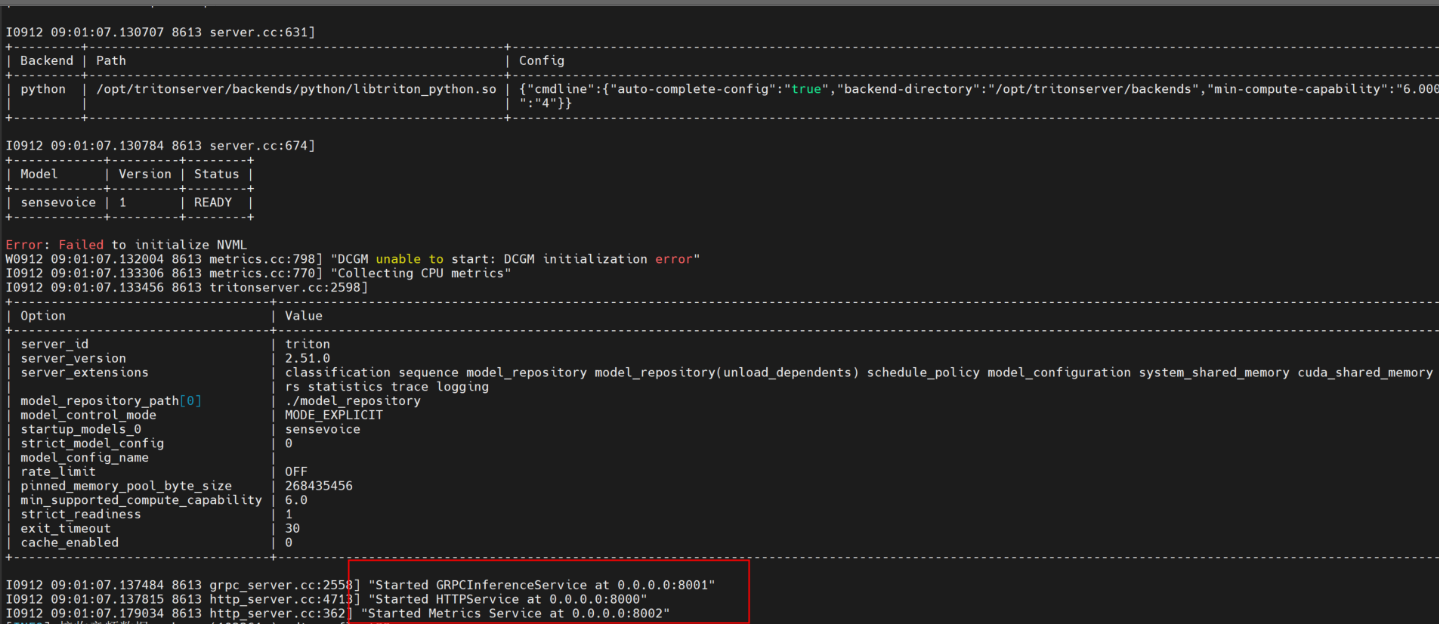

服务启动成功示例截图：
