背景概述

随着小模型在特定任务上展现出接近甚至超越大模型的推理能力，“专而精”的小模型在资源受限场景下优势明显。与此同时，华为Ascend系列算力卡进入市场后，用户对算力资源隔离与整体利用率提升的需求日益迫切。通过资源虚拟化技术，将物理NPU切分为多个vNPU挂载到容器中，可实现统一资源分配与回收，满足多用户频繁申请/释放资源的操作需求。本文以静态虚拟化方式，在昇腾推理服务器裸机上提供小模型RECCE的切分案例及理论指导。

1 解决方案

1.1 方案介绍

当前划分vNPU主要有静态虚拟化和动态虚拟化两种方式。本文以静态虚拟化为主，采用Docker部署方式。

• 静态虚拟化：通过npu-smi工具手动创建多个vNPU，支持物理机和虚拟机场景。
• 动态虚拟化：通过软件配置，在收到虚拟化任务请求后动态创建vNPU、挂载任务并回收资源。

将vNPU挂载到容器有以下方案：

• 原生Docker：仅支持静态虚拟化，通过Docker拉起容器时将vNPU挂载到容器。注意：不支持通过原生Containerd拉起容器时挂载vNPU。安装Docker及挂载vNPU的指导请参考：多容器场景下安装 - Atlas 中心训练服务器 25.2.0 NPU驱动和固件安装指南 02 - 华为

• 结合MindCluster组件：

  1. 静态虚拟化：通过npu-smi工具提前创建多个vNPU，基于Ascend Device Plugin实现设备发现、分配与健康状态上报，Volcano组件为可选。
  2. Ascend Docker Runtime：单独使用，支持静态和动态虚拟化，通过容器引擎插件拉起容器时挂载vNPU。
  3. Kubernetes：结合MindCluster组件（Ascend Device Plugin、Volcano），通过Kubernetes拉起容器时挂载vNPU，支持静态和动态虚拟化。

1.2 vNPU切分特性操作说明

虚拟化实例功能通过资源虚拟化将物理机或虚拟机配置的NPU切分成若干份vNPU挂载到容器中使用，实现统一资源分配与回收，满足多用户反复申请/释放资源的操作需求。

参考文档：创建vNPU-MindCluster7.0.RC1-昇腾社区

约束说明：

• 若涉及平台管理，切分操作由平台根据模板下发，具体操作见参考文档。
• 物理NPU虚拟化出vNPU后，不支持再将该物理NPU挂载到容器或直通到虚拟机使用。
• 一个vNPU只能被一个任务容器使用，不支持多个容器共用。

1.2.1 虚拟化模式查询

在物理机执行以下命令设置虚拟化模式（虚拟机内划分vNPU无需执行）：

npu-smi set -t vnpu-mode -d mode

类型	描述
mode	虚拟化实例模式，取值为0或1：0为容器模式，1为虚拟机模式

更多npu-smi命令参考：Atlas A2 中心推理和训练硬件 24.1.0 npu-smi 命令参考 05 - 华为

1.2.2 查询算力切分模板信息

npu-smi info -t template-info

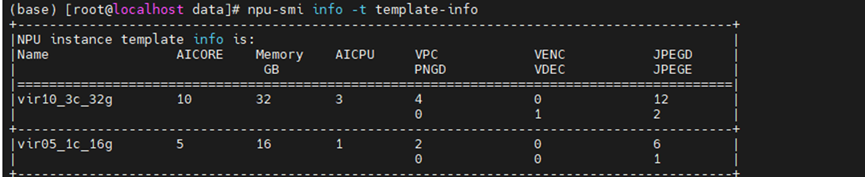

不同设备切分模板略有区别。以某款设备为例，支持两种模板，显存分别为32G/16G，最大支持1切4。

说明：vir后的数字表示AI Core数量，c前的数字表示AI CPU数量，32/16G表示显存资源分配。AI Core主要用于矩阵乘等计算，AI CPU负责执行CPU类算子（包括控制算子、标量和向量等通用计算）。

1.2.3 创建vNPU

命令格式：

npu-smi set -t create-vnpu -i id -c chip_id -f vnpu_config [-v vnpu_id] [-g vgroup_id]

类型	描述
id	设备id，通过npu-smi info -l命令获取
chip_id	芯片id，通过npu-smi info -m命令获取

2 实操：RECCE模型算力切分验证

2.1 模型介绍

当前鉴别人脸图像是否伪造存在两方面技术难题：一是如何鉴别未知方法伪造的人脸图像，二是人脸伪造本质上是利用深度学习进行信息篡改，现有方法未考虑对鉴别方法自身的攻击。为此，杨小康教授团队提出RECCE（侦查）鉴别方法，利用图像重建技术放大伪造痕迹，即使面对未知伪造方法也能准确识别伪造区域。同时，团队设计了Hybrid Attack攻击方法，对人眼不可见的微量修改即可欺骗鉴别算法。相关论文已被CVPR 2022收录。

模型源码：https://github.com/VISION-SJTU/RECCE

2.2 部署环境说明

• 硬件：Atlas 800I A2服务器
• 驱动：安装后默认包含npu-smi工具，位于/usr/local/sbin/和/usr/local/bin/路径下
• CANN版本：8.1.RC1
• HDK版本：25.2.0

2.3 算力切分

2.3.1 设置虚拟化模式

使用Docker容器部署服务，设置为容器模式：

npu-smi set -t vnpu-mode -d 0

2.3.2 创建vNPU

查看当前设备支持的切分模板：

npu-smi info -t template-info

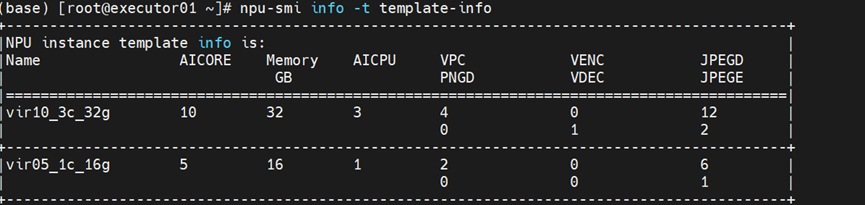

设备支持两种模板，分别可切分出16G和32G显存：

模型权重不足1G，可直接切成4份，每份16G显存，指定对应模板创建vNPU：

npu-smi set -t create-vnpu -i 6 -c 0 -f vir05_1c_16g

2.3.3 查询vNPU创建结果

npu-smi info -t info-vnpu -i 6 -c 0

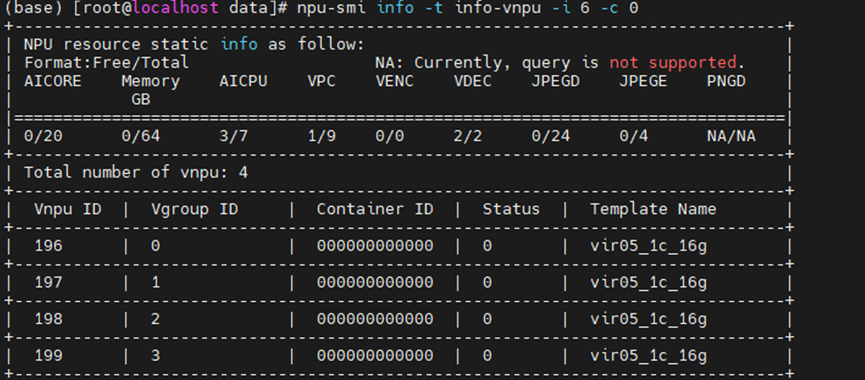

原NPU被切成四个vNPU，ID为196~199：

/dev目录下也可看到对应信息：

2.3.4 销毁vNPU（验证完成后执行）

npu-smi set -t destroy-vnpu -i 6 -c 0 -v 196
npu-smi set -t destroy-vnpu -i 6 -c 0 -v 197
npu-smi set -t destroy-vnpu -i 6 -c 0 -v 198
npu-smi set -t destroy-vnpu -i 6 -c 0 -v 199

2.3.5 挂载容器（基于原生Docker）

docker run -it -d --net=host --shm-size=1g \
--name <容器名> \
--device=/dev/davinci_manager \
--device=/dev/hisi_hdc \
--device=/dev/devmm_svm \
--device=/dev/vdavinci196:/dev/davinci0 \
-v /usr/local/Ascend/driver:/usr/local/Ascend/driver:ro \
-v /usr/local/sbin:/usr/local/sbin:ro \
-v /home:/home \
<镜像名> bash

注意：不要使用--privileged=true特权模式。容器内执行npu-smi info可查看NPU信息，后续使用方式与普通NPU一致。

2.4 推理模型测试

2.4.1 精度测试

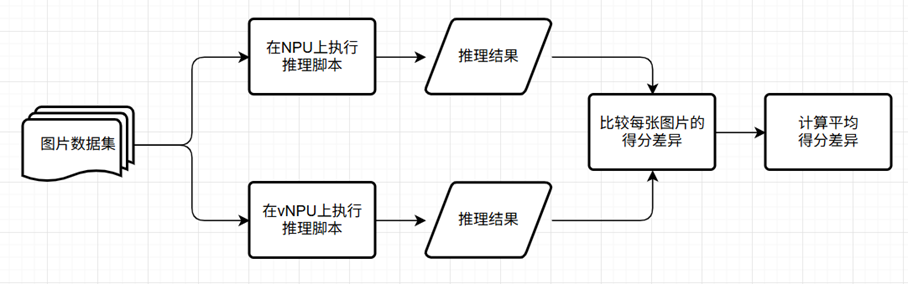

精度测试可使用开源数据集或业务相关数据集进行验证。RECCE模型通过现有数据集进行精度测试，主要流程如下：

1. 将未切分的NPU挂载到容器中。
2. 执行推理脚本，得到图片数据集中每张图片的伪造可能性。
3. 将切分后的vNPU挂载到容器中，重复步骤2。
4. 比较两次结果，计算每张图片伪造可能性的差异并取平均，得到最终精度差异。

核心代码：

device = torch.device(args.device)
model = eval("Recce")(num_classes=1)
if args.weight and args.bin:
    raise ValueError("Only one of '--weight' or '--bin' can be set.")
elif args.weight:
    weights = torch.load(args.weight, map_location="cpu")
elif args.bin:
    weights = torch.load(args.bin, map_location="cpu")["model"]
else:
    raise ValueError("Neither of '--weight' nor '--bin' is set. ")
model.load_state_dict(weights)
model = model.to(device)
freeze_weights(model)
model.eval()
paths, images = prepare_data()
inference(model, images=images, paths=paths, device=device)

最终精度测试结果：切分前后误差在可接受范围内，符合预期。

2.4.2 性能测试

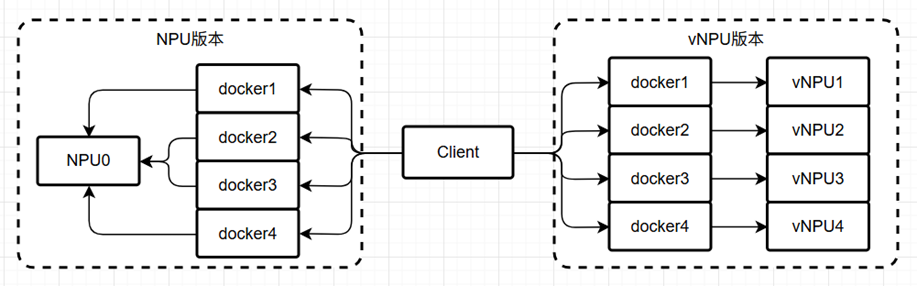

精度验证完成后进行性能测试，主要流程如下：

1. 启动4个Docker容器，挂载到同一张NPU上。
2. 客户端持续向每个容器中的推理服务发送请求，逐步提高并发数量，记录单张图片处理耗时。
3. 启动4个Docker容器，分别挂载到4个vNPU上，重复步骤2。
4. 对比两次结果，评估性能提升程度。

最终性能测试结果：切分前后性能几乎持平。

2.5 FAQ

2.5.1 容器启动失败

问题现象：执行docker run报错：docker: Error response from daemon: OCI runtime create failed: container_linux.go:329 starting container process caused "permission denied": unknown.

根因分析：某些镜像需要调用的系统调用被seccomp profile限制，导致权限拒绝。

解决方案：在docker run命令中添加参数--security-opt seccomp=unconfined --security-opt apparmor=unconfined。

2.5.2 拉起模型服务报错

问题现象：执行npu-smi info报错：dcmi module initialize failed. ret is -8005。

根因分析：检查docker run启动脚本，发现--device参数中设备名称拼写错误。

解决方案：修正设备名称拼写，重新执行docker run后服务正常启动。

2.5.3 算力切分后如何统计单个NPU的AICore利用率

问题现象：切分后在宿主机上使用npu-smi info查看AICore利用率一直上不去。

根因分析：切分后该命令查看的是原始NPU的利用率，不准确，需进入容器查看vNPU的利用率。

解决方案：在每个容器中实现脚本定时执行npu-smi info获取AICore利用率，写入宿主机可访问的日志文件中，然后在宿主机上读取所有vNPU的利用率信息，求和取平均。

3 价值与效果

通过本实践案例，验证了昇腾Atlas 800I A2服务器对RECCE小模型进行部署切分的可行性，并验证了精度和性能方面几乎无损失。在部分业务场景中，单个容器要求只部署管理一个模型，通过vNPU切分可实现算力资源隔离，满足业务部署诉求，同时提高NPU卡整体利用率。
