鸿蒙原生 ArkTS 布局精讲：.clip() 组件的形状裁剪与边界

---

一、引言

在移动端 UI 开发中，形状裁剪是一个高频需求——圆形头像、圆角卡片、椭圆徽章、自定义异形遮罩……每一项都涉及同一核心操作：将矩形组件按指定形状裁剪。

在 HarmonyOS NEXT（API 24）的 ArkUI 框架中，这一切通过 .clip() 完成。本文从底层机制入手，结合完整示例，系统性讲解 clip 的四种裁剪形态、与 borderRadius 的本质区别、开发中的常见"坑"及实践建议。

---

二、clip 的核心机制

2.1 什么是裁剪（Clipping）

裁剪是计算机图形学中的一个基本概念：以一个闭合形状为"模具"，只保留模具内部区域的像素，外部区域全部丢弃。应用到 ArkUI 组件上，就是定义一个形状（圆形、椭圆、圆角矩形或自定义路径），组件仅在该形状范围内绘制，超出的部分完全不可见。

2.2 ArkUI 中的 .clip() 方法

在 ArkTS 中，.clip() 是一个挂载在通用组件上的属性方法，有两种调用形式：

// 形式一：传入形状对象（精确控制）
Component.clip(new Circle({ width: 100, height: 100 }))

// 形式二：传入 true（基于 borderRadius 快捷裁剪）
Component.borderRadius(20).clip(true)

调用 .clip() 后，组件的布局尺寸不变——它仍然占据原来的宽高空间，只是可见区域被限制在形状内部。这一点至关重要：裁剪不是重新布局，而是对绘制区域的遮罩。

2.3 四个内置形状类

ArkUI 内置了四种形状类，它们都是全局对象，无需 import 即可使用：

形状类	构造参数	裁剪效果
Circle	{ width, height }	宽高相等 → 正圆；不等 → 椭圆
Ellipse	{ width, height }	始终为椭圆
Rect	{ width, height, radius? }	圆角矩形，radius 统一控制四角
Path	{ commands }	任意闭合路径（进阶用法）

注意：Circle 与 Ellipse 的差异在于语义——Circle 宽高相等时严格为正圆；Ellipse 无论宽高比如何都是椭圆形态。实际效果上，如果给两者传入相同的宽高值，输出完全一致。

---

三、五种裁剪形态详解

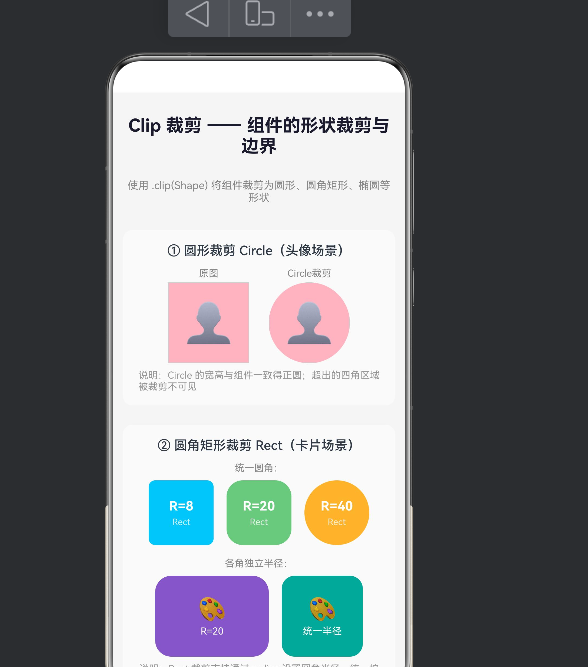

3.1 圆形裁剪（Circle）—— 头像场景

圆形头像是 clip 最经典的应用。将 100×100 的正方形区域裁剪为半径 50 的正圆：

Stack() { Image($r('app.media.avatar')) }
  .width(100)
  .height(100)
  .clip(new Circle({ width: 100, height: 100 }))

关键点：Circle 的宽高必须与组件宽高完全一致，才能得到完美的正圆。如果传入 { width: 100, height: 80 }，裁剪结果将是一个水平的椭圆。

在实际项目中，头像尺寸通常由设计规范决定——常见的规格有 32vp、40vp、48vp、56vp、64vp 等。建议将这些尺寸抽取为资源常量或枚举，统一管理。

3.2 圆角矩形裁剪（Rect）—— 卡片场景

Rect 是最常用的裁剪形状，适用于卡片、按钮、弹窗等场景。它通过 radius 参数控制圆角大小：

// 统一四角圆角
.clip(new Rect({ width: 200, height: 120, radius: 16 }))

radius 接受一个 Length 类型值（number | string），统一应用于四个角。这与 CSS 的 border-radius: 16px 语义类似。

在 API 24 中，Rect 不支持对各角独立设置圆角半径（如 { topLeft: 8, topRight: 24 }）。如果你的设计稿要求各角半径不同，目前有两种变通方案：

1. 使用 Path 自定义路径（灵活性最高，但代码量较大）
2. 叠加多个组件模拟（适用于简单的不对称圆角）

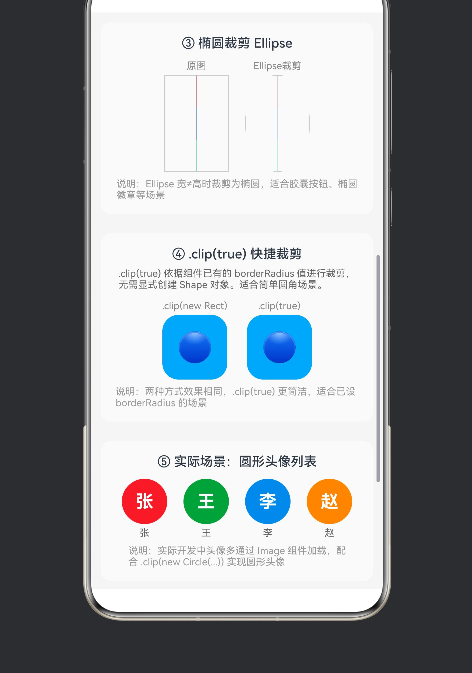

3.3 椭圆裁剪（Ellipse）—— 胶囊与徽章

当容器宽高比固定但不等时，Ellipse 裁剪能产生自然的椭圆效果。典型场景包括胶囊按钮、通知徽章和进度条背景。

.clip(new Ellipse({ width: 80, height: 120 }))

Ellipse 和 Circle 在底层使用了相同的椭圆绘制算法——区别仅在于语义：Circle 暗示正圆意图，Ellipse 暗示椭圆意图。代码的可读性建议：期望正圆用 Circle，期望椭圆用 Ellipse。

3.4 快捷裁剪（clip(true)）—— 简洁之美

borderRadius 与 .clip(true) 的组合堪称最简洁的圆角方案：

.clip(true)

当 clip(true) 被调用时，ArkUI 引擎会自动读取组件当前的 borderRadius 值，并用该值生成一个 Rect 形状进行裁剪。

适用场景：

• 简单的圆角矩形（无需显式创建 Shape 对象）
• 圆角值已经通过 borderRadius 设置，不希望重复声明
• 代码风格追求简洁一致

不适用场景：

• 非矩形裁剪（圆形、椭圆、自定义路径）
• 需要精确控制裁剪形状但未设置 borderRadius

3.5 自定义路径裁剪（Path）—— 无限可能

Path 允许你通过 SVG 路径命令字符串定义任意闭合形状：

.clip(new Path({ commands: 'M0 0 L100 0 L100 100 Z' }))

Path 可以生成三角形、星形、波浪形甚至复杂的异形遮罩。由于 ArkUI 的 Path 实现了 SVG path 规范的子集，熟悉 SVG 路径语法的开发者可以快速上手。

实战提示：Path 裁剪的性能开销高于 Circle/Rect/Ellipse，因为路径的像素填充需要额外的光栅化计算。在列表滚动或动画场景中，应谨慎使用复杂路径。

---

四、clip 与 borderRadius 的本质区别

这是开发中极易混淆的概念。两者虽然在视觉效果上都能产生"圆角"，但工作层级完全不同：

对比维度	borderRadius	.clip()
作用对象	组件的背景和边框绘制	组件的完整绘制内容
子元素影响	子元素不受影响，可能直角溢出	所有子元素都被裁剪
性能开销	极低（仅调整绘制路径）	较低（额外的一次裁剪计算）
形状灵活性	仅圆角矩形	Circle / Ellipse / Rect / Path
布局影响	不影响	不影响

一个直观的测试：将一个正方形子元素旋转 45°，父容器设置 borderRadius: 20。你会看到子元素的尖角从圆角间隙中穿出。而相同的父容器加上 .clip(new Rect({ radius: 20 })) 后，穿出部分被完全裁剪。

结论：borderRadius 是"画圆角"，.clip() 是"裁圆角"——前者修饰外观，后者重塑内容边界。

---

五、实际场景应用模式

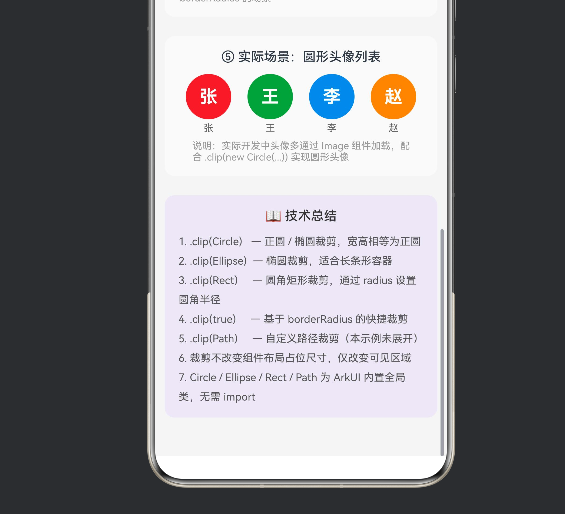

5.1 用户头像列表

社区应用的好友列表、评论区头像、通讯录联系人，几乎全都采用圆形头像。封装一个 @Builder 组件可以提升代码复用性：

@Builder
CircleAvatar(src: ResourceStr, size: number, fallback?: string) {
  Stack() {
    Image(src)
      .objectFit(ImageFit.Cover)
      .width(size)
      .height(size)
      .clip(new Circle({ width: size, height: size }))
    // 图片加载失败时显示占位文字
    if (fallback) {
      Text(fallback)
        .fontSize(size * 0.4)
        .fontColor('#FFFFFF')
        .fontWeight(FontWeight.Bold)
    }
  }
  .width(size)
  .height(size)
}

5.2 商品卡片圆角

电商应用的商品卡片通常采用 12~16vp 的圆角。结合 clip 和 borderRadius 可以确保图片内容也被裁圆角（仅使用 borderRadius 时图片会直角溢出）：

Column() {
  Image(item.thumbnail)
    .width('100%')
    .height(180)
    .objectFit(ImageFit.Cover)
  Text(item.title).padding(12)
}
.width('100%')
.borderRadius(12)
.clip(true)  // 确保图片也被裁剪
.backgroundColor('#FFFFFF')

5.3 椭圆装饰徽章

消息应用中的未读计数徽章、状态指示灯等常使用椭圆造型：

Stack() {
  // 徽章内容
  Text('99+')
    .fontSize(10)
    .fontColor('#FFFFFF')
    .padding({ left: 6, right: 6, top: 2, bottom: 2 })
}
// 根据内容自动调整宽度的椭圆裁剪
.clip(new Ellipse({ width: 'auto', height: 18 }))
.backgroundColor('#FF3B30')

注意：ArkUI 的 Shape 构造函数目前要求 width / height 为明确数值，不支持 'auto'。实际开发中可预设几种宽度的徽章样式，或通过 .constraintSize 约束后进行裁剪。

---

六、常见陷阱与解决方案

本节整理开发 .clip() 时的高频踩坑点。

❌ 陷阱一：Page 路由未注册导致白屏

页面必须在 main_pages.json 中注册，否则 windowStage.loadContent() 静默失败，屏幕白屏且无错误提示。

❌ 陷阱二：误 import 形状类

Circle / Ellipse / Rect / Path 是 ArkUI 引擎的内置全局类，不应从 @ohos.arkui 或 @kit.ArkUI 导入。错误的 import 编译时可能通过，但运行时导致白屏。

❌ 陷阱三：Text 组件误用选项对象参数

// ❌ 错误写法
Text('标题', { fontSize: 14, fontColor: '#333' })
// ✅ 正确写法：链式调用
Text('标题').fontSize(14).fontColor('#333')

❌ 陷阱四：Rect 不支持独立四角半径

API 24 的 Rect 中 radius 仅接受单一数值。需要各角不同半径时请改用 Path。

❌ 陷阱五：clip 标记为 deprecated

clip 当前仍可用，但建议关注后续 SDK 中替代 API 的公告以便及时迁移。

---

七、性能与最佳实践

7.1 性能开销排名

borderRadius（最低）
  → clip(true)（基于 borderRadius，无需构造 Shape）
    → clip(new Rect/Rectangle)（简单几何形状）
      → clip(new Circle/Ellipse)（椭圆光栅化）
        → clip(new Path)（复杂路径光栅化，最高）

7.2 建议

1. 能用 borderRadius + .clip(true) 就别用显式 clip——更简洁，性能更好
2. 避免在 LazyForEach 列表项中使用 Path 裁剪——每个路径的光栅化会累加
3. 避免动画过程中频繁重建 Shape 对象——将 Shape 实例缓存到变量中复用
4. Headless 调试时关注 hilog 输出——白屏时通过 hilog 查看 loadContent 的回调
5. 设置 startWindowBackground 颜色——如果页面加载稍慢，不要给用户看刺眼的白屏

---

八、总结与展望

.clip() 是 ArkUI 布局体系中一个"小而美"的 API——它用极简的语法解决了 UI 开发中一个极为高频的需求。通过本文的讲解，我们了解到：

• Circle 实现正圆头像，Rect 实现圆角卡片，Ellipse 实现椭圆装饰
• .clip(true) 与 borderRadius 搭配是最轻量的圆角方案
• 裁剪不改变布局占位，仅影响可见区域
• clip 与 borderRadius 在工作层级上有本质区别
• 页面路由注册、错误的 import 等细节是白屏的常见元凶

随着 HarmonyOS NEXT 生态的不断完善，ArkUI 的绘图和裁剪能力也在持续增强。虽然 API 24 中 clip 已被标记为 deprecated，但其背后的设计思想——将裁剪视为组件渲染流程中的一个独立阶段——代表了声明式 UI 框架的先进理念。

在未来版本的 SDK 中，我们可以期待更统一的裁剪 API 设计、更丰富的预设形状，以及 GPU 加速的路径裁剪。掌握 .clip() 的使用，不仅是解决当前问题，更是理解鸿蒙 UI 渲染管线的一个窗口。
