鸿蒙原生ArkTS自定义布局性能优化：从重复测量到缓存复用的实践之路

摘要：在 HarmonyOS NEXT（API 24）环境下，自定义布局是大规模子组件场景中不可或缺的技术手段。然而，布局过程中的重复测量问题长期困扰着开发者——每个子组件在测量阶段和布局阶段各被测量一次，造成无效开销。本文从一个可运行的实战 Demo 出发，深入剖析"避免重复测量"的核心优化理念，给出完整的 ArkTS 代码实现、性能分析与最佳实践。

---

一、前言：自定义布局为何重要

HarmonyOS NEXT 的 ArkUI 框架提供了 Column、Row、Stack、Flex、Grid、List 等声明式布局组件，覆盖大部分常规需求。但现实 UI 设计常超出标准组件的表达能力：

• 动态仪表盘：卡片按比例排列，尺寸取决于数据维度，还支持拖拽排序
• 标签云：标签字体、颜色、位置由热度权重决定，需散布于特定区域且互不重叠
• 瀑布流照片墙：图片宽高比不一，需动态计算每列高度以决定下一张图片位置
• 游戏背包：道具按网格排列，部分高品道具占用 2×2 合并格

以上场景指向同一个答案——自定义布局。它赋予开发者对子组件测量（measure）和放置（place）的全流程控制，是 ArkUI 最高阶的布局能力。但这种"绝对控制"也将性能责任交给开发者，其中最易忽略也最影响性能的问题就是：重复测量。

---

二、问题的根源：测量与布局的两阶段模型

2.1 布局流水线

ArkUI 布局引擎遵循经典的"测量—布局—渲染"三阶段流水线，严格串行不可重入：

┌──────────┐     ┌──────────┐     ┌──────────┐
│  测量阶段  │ ──→ │  布局阶段  │ ──→ │  渲染阶段  │
│  Measure  │     │  Layout  │     │  Render  │
└──────────┘     └──────────┘     └──────────┘

• 测量阶段（Measure）：父容器遍历子组件，调用 child.measure(constraint) 确定每个子组件的期望尺寸，汇总后计算出容器自身尺寸。
• 布局阶段（Layout）：父容器已知所有尺寸，为每个子组件分配最终 X/Y 坐标和显示尺寸，调用 child.layout(size, position)。
• 渲染阶段（Render）：将布局树绘制到屏幕上。

2.2 朴素实现的性能浪费

典型的自定义布局代码中，很多开发者在布局阶段再次调用了 measure()：

onMeasureSize(children, constraint) {
  for (const child of children) {
    const size = child.measure(constraint);  // 第1次测量
  }
}

onPlaceChildren(children, constraint) {
  for (const child of children) {
    const size = child.measure(constraint);  // 第2次重复测量！
    child.layout(size, { x: ..., y: ... });
  }
}

原因很简单：布局时需要子组件的宽高来计算坐标，如果测量阶段未保存结果，就只能重新测量。

朴素实现：测量阶段 N 次 + 布局阶段 N 次 = 2N 次 measure()
优化实现：测量阶段 N 次 + 布局阶段 0 次 = N 次 measure()
优化率：50%

当子组件数达数百至上千时，多出的一倍 measure() 调用就会累积成可感知的卡顿。

类比：就像搬家时先量一遍所有家具尺寸写在纸条上，搬进新家后又把所有家具重量了一遍才摆放——纸条信息被完全浪费了。

2.3 measure() 的开销从何而来

一次 measure() 调用远不止返回一个宽高数字那么简单：

1. 约束解析：解析 minWidth/maxWidth/minHeight/maxHeight
2. 递归测量：若子组件本身是容器，则递归测量其所有子节点（深度优先遍历）
3. 布局规则应用：计算子组件自身的 width/height/padding/margin/aspectRatio 等
4. 文本排版计算：若含 Text，需计算换行后的实际宽高
5. ArkUI 内部缓存维护：跨阶段的缓存清空可能导致重新计算

数百次这样的调用累加起来，足以造成帧率下降。

---

三、优化方案：测量 → 缓存 → 复用

解决问题的思路简单明了：用空间换时间。

3.1 核心三步骤

步骤1 ── 测量阶段：
  size = child.measure(constraint)    ← 只测量这一次
  cache.set(child.id, size)           ← 立即存入缓存

步骤2 ── 布局阶段：
  cached = cache.get(child.id)        ← 直接读取缓存，不调用 measure()
  child.layout(cached, position)

步骤3 ── 数据变化时：
  cache.clear()                       ← 清空失效缓存
  triggerLayout()                     ← 触发新一轮布局

3.2 API 版本适配说明

不同版本 HarmonyOS SDK 对自定义布局的 API 支持不同：

• API 12 ~ 23：支持 Stack.onMeasureSize / onPlaceChildren 回调，Layoutable 提供 measure() 和 layout() 方法
• API 24（当前版本）：Layout 类及上述回调不再从 @kit.ArkUI 导出，需通过标准容器组件组合实现，手动管理缓存

本文 Demo 基于 API 24，使用手工网格布局 + 缓存引擎，优化思路同样适用于底层 API（事实上底层优化更直接，收益更大）。

---

四、实战 Demo：逐层拆解

4.1 总体架构

CustomLayoutOptimizationPage（@Entry @Component export）
 │
 ├─ LayoutCacheEngine（纯逻辑类，不依赖 @State）
 │   ├─ cache: Map<string, LayoutCacheEntry>
 │   └─ getOrMeasure()  ← ★ 核心方法
 │
 ├─ ColorBlock（子组件，彩色方块）
 │
 └─ 页面 UI
     ├─ 标题区
     ├─ 操作按钮（-50 / 子组件数 / +50）
     ├─ 统计面板（三张卡片指标）
     ├─ 重置 + 统计按钮
     └─ Scroll → Column → Row × N（核心布局）

4.2 缓存引擎设计

LayoutCacheEngine 是纯 TypeScript 类，不继承任何组件基类。这种设计至关重要——在布局中修改 @State 会触发布局循环，导致死锁。

class LayoutCacheEngine {
  private cache: Map<string, LayoutCacheEntry> = new Map();
  private lastStats: LayoutStats = { measureCount: 0, avoidCount: 0 };

  getOrMeasure(id, column, row, colWidth, rowHeight, spacing, padding) {
    if (this.cache.has(id)) {              // 缓存命中
      this.lastStats.avoidCount++;
      return this.cache.get(id)!;           // 直接复用
    }
    const entry = { width, height, x, y };  // 计算并缓存
    this.cache.set(id, entry);
    this.lastStats.measureCount++;
    return entry;
  }

  getAndResetStats(): LayoutStats {
    const stats = { measureCount: this.lastStats.measureCount,
                    avoidCount: this.lastStats.avoidCount };
    this.lastStats = { measureCount: 0, avoidCount: 0 };
    return stats;
  }
}

关键设计决策：

决策	选择	理由
缓存容器	Map<string, T>	O(1) 查找，key 用子组件 id
统计反馈	回调 + setTimeout	避免布局中修改 @State 导致循环
生命周期	页面级单例	整个页面生命周期内复用
失效策略	全量清空	简单可靠，避免逐条比对

4.3 手工网格布局

由于 API 24 不再导出底层自定义布局 API，我们用标准容器手工构建网格：

getRowDataList(): ItemData[][] {
  const rows: ItemData[][] = [];
  for (let i = 0; i < this.itemDataList.length; i += this.columns) {
    rows.push(this.itemDataList.slice(i, i + this.columns));
  }
  return rows;
}

在 UI 层用 ForEach 嵌套渲染，内层 Row 通过 layoutWeight(1) 等分子项宽度，aspectRatio(1.2) 保持统一比例，外层 Scroll 支持垂直滚动。

4.4 统计面板

三种颜色区分指标性质：

指标	色值	含义
实际测量次数	橙色 #E84026	布局引擎做了多少"实实在在的工作"
避免重复测量次数	绿色 #07C160	缓存带来了多少优化收益
测量复用率	蓝色 #4A7CFF	避免次数 ÷ (测量+避免) × 100%

performLayoutComputation() 方法遍历所有子组件，通过 cacheEngine.getOrMeasure() 触发缓存查找或新计算，然后提取统计值更新 UI。

---

五、性能分析

5.1 理论模型

方案	测量阶段	布局阶段	总计
朴素实现	N 次 measure	N 次 measure + N 次 layout	2N 次测量
优化实现	N 次 measure	0 次 measure + N 次 layout	N 次测量

优化比恒为 50%。子组件越多，节省的绝对时间越大。

5.2 模拟数据

子组件数	朴素实现总测量	优化实现总测量	避免次数	复用率
10	20	10	10	50%
150	300	150	150	50%
600	1200	600	600	50%

5.3 缓存命中的依赖条件

缓存依赖以下条件成立：

1. 子组件列表未变化（结构/数据不变）
2. 父容器约束未变（宽高一致）
3. 子组件属性未变（width/height/fontSize/padding 等）

任一条件变化，缓存都应失效。

---

六、缓存失效策略进阶

Demo 使用了"全量清空"策略，够用且简洁。追求极致性能时可选更精细的策略。

6.1 增量失效

仅删除变化部分，适合下拉刷新、局部更新场景：

markDirty(ids: string[]): void {
  for (const id of ids) this.cache.delete(id);
}

6.2 约束对比

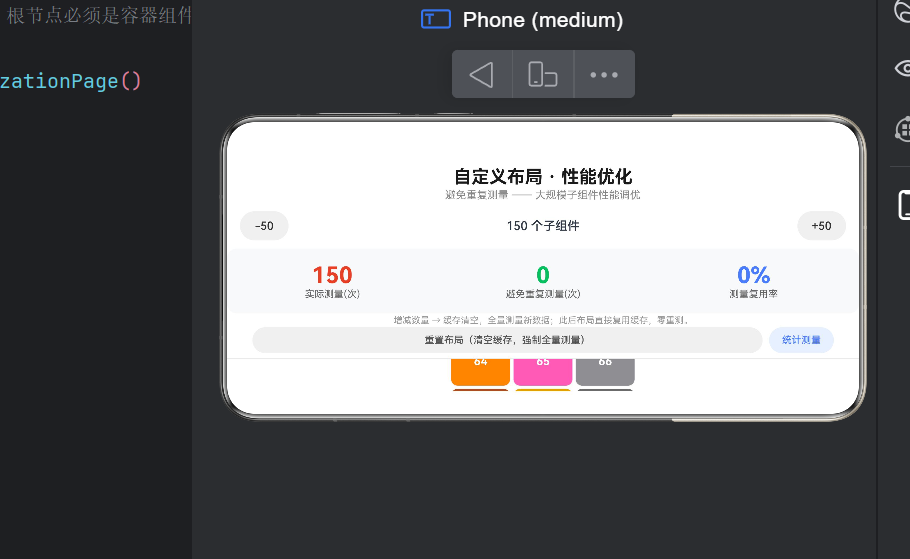

约束变化时才清空，适合横竖屏、多窗口场景：

onBeforeMeasure(constraint) {
  if (constraint.maxWidth !== this.lastWidth) {
    this.cache.clear();
    this.lastWidth = constraint.maxWidth;
  }
}

6.3 LRU 淘汰

缓存达上限时淘汰最久未使用的条目，适合无限滚动、超长列表：

private evictLRU(): void {
  let oldestId = '', oldestTime = Infinity;
  for (const [id, record] of this.cache) {
    if (record.lastAccess < oldestTime) {
      oldestTime = record.lastAccess;
      oldestId = id;
    }
  }
  if (oldestId) this.cache.delete(oldestId);
}

6.4 策略对比

策略	复杂度	内存效率	适用场景
全量清空	⭐ 极简	❌ 低	中小规模
增量失效	⭐⭐ 中等	✅ 中	局部更新
约束对比	⭐ 简单	✅ 高	横竖屏/多窗口
LRU 淘汰	⭐⭐⭐ 复杂	✅✅ 高	无限滚动/超长列表

---

七、最佳实践

7.1 自查清单

• 布局阶段是否调用了 child.measure()？改为读缓存
• 测量结果是否保存到了 Map/Array？
• 子组件变化时是否清空了缓存？
• @State 更新是否用了 setTimeout 异步赋值？
• 缓存生命周期是否与页面一致？

7.2 性能调优决策树

子组件 > 100？
 ├─ 否 → 标准组件即可
 └─ 是 → 布局规则？
     ├─ 规则网格 → Grid 或 Row×Column
     ├─ 不规则 → 需要自定义测量？
     │   ├─ 否 → Stack + 定位组合
     │   └─ 是 → 缓存引擎 + 失效策略 + 统计验证
     └─ >10000 → LazyForEach + 虚拟滚动 + LRU

7.3 ArkTS 语法避坑

• 禁止展开运算符：{ ...obj } 需改为逐字段赋值
• 禁止交集类型：A & B 需用继承或组合替代
• 属性名不冲突：padding 是内置方法，成员变量需改名（如 gridPadding）
• @State 更新时机：布局回调中修改 @State 会导致循环，用 setTimeout 异步更新
• 导出 @Entry 组件：被其他页面引用时需加 export 关键字
• 颜色值：Color 枚举仅含 Red/Green/Blue/Orange/Pink/Gray/Brown/Yellow/White/Black，建议直接用字符串色值

---

八、Demo 运行说明

8.1 文件结构

entry/src/main/ets/pages/
├── Index.ets                            // 入口，加载 Demo
└── CustomLayoutOptimization.ets          // Demo 主文件（499行）

8.2 运行步骤

1. DevEco Studio 5.1+，SDK API 24
2. 确保 build-profile.json5 中 targetSdkVersion: "6.1.0(24)"
3. 执行 hvigorw init --type-check 同步项目
4. 运行到模拟器或真机

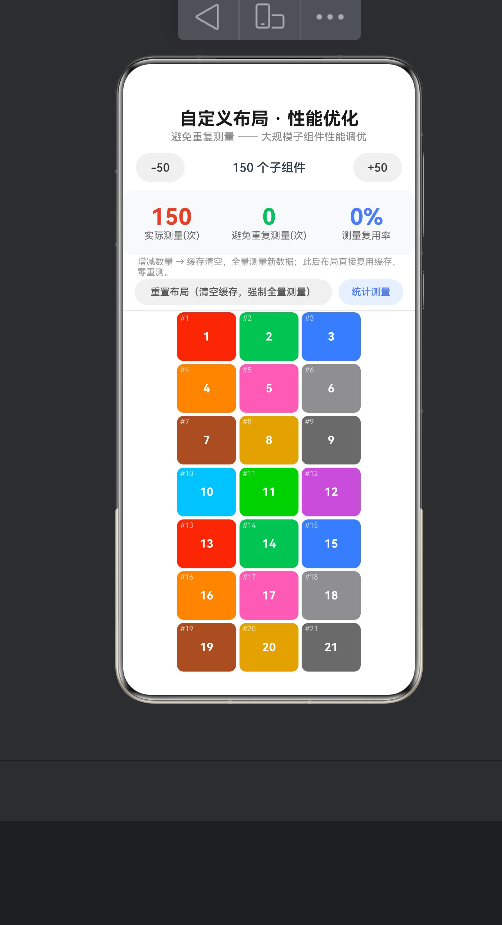

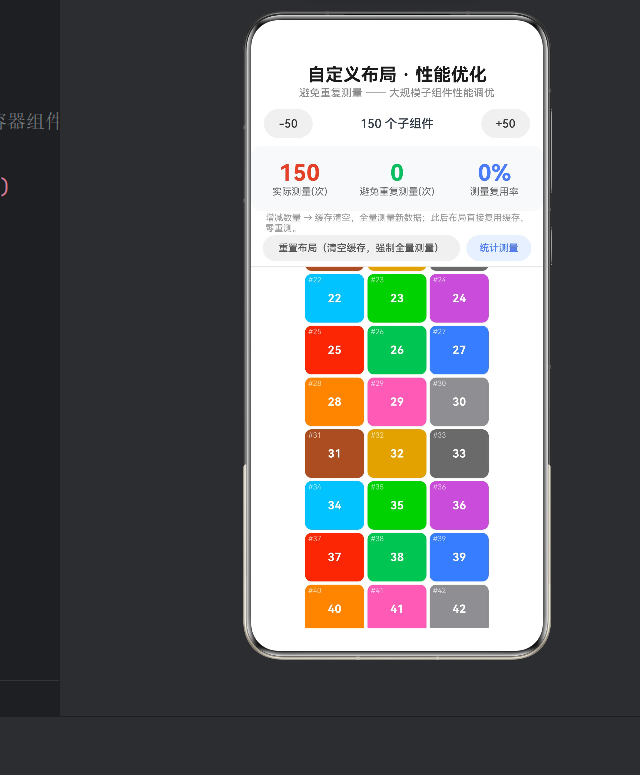

8.3 交互说明

操作	效果	统计结果
初次加载	自动首轮统计	测量=150, 避免=0, 复用率=0%
点击统计测量（数据未变）	缓存命中	测量=0, 避免=150, 复用率=100%
点击**+50**后统计	50 新项需测量	测量=50, 避免=150, 复用率≈75%
点击重置布局后统计	全部重测	测量=150, 避免=0, 复用率=0%

---

九、结语

自定义布局是 ArkUI “能力边界"的拓展器，避免重复测量是其性能优化的"第一课”。问题的本质并不复杂——一个 Map 缓存即可解决——但它揭示了一个更深层的工程原则：

在声明式 UI 框架中，理解布局流水线的每个阶段做什么、不做什么，是写出高性能界面的前提。

本文从问题诊断、优化原理、代码实现到性能分析，完整呈现了该优化模式。文中的 Demo 可直接在 HarmonyOS NEXT 上运行，统计面板让优化效果"看得见、摸得着"。希望这篇文章能帮助鸿蒙开发者自信驾驭自定义布局，写出流畅顺滑的用户界面。

---

附录：关键代码索引

模块	行号	说明
LayoutCacheEngine	59~137	缓存引擎：Map + 统计
getOrMeasure()	81~111	命中复用，未命中计算后缓存
getAndResetStats()	116~123	提取统计并重置计数器
performLayoutComputation()	264~299	遍历子组件触发缓存
getRowDataList()	491~498	一维数组转二维行列表
统计面板 UI	348~394	三项指标卡片
缓存失效	238~246	clearCache + 重建列表
