鸿蒙原生 ArkTS 相对布局深入浅出：alignRules 实现精准居中的四种姿势

API Version 24 · HarmonyOS NEXT · ArkTS 相对布局实战

---

一、引言

HarmonyOS NEXT 作为华为全场景智慧生态的操作系统底座，其原生开发语言 ArkTS 在 UI 布局能力上提供了丰富的声明式 API。在众多布局容器中，RelativeContainer（相对布局容器）凭借灵活的锚点对齐机制，成为实现精准定位与居中的首选方案。

相对布局的核心思想：每个子组件通过锚点（anchor）和对齐规则（alignRules）来确定自身在容器中的位置，与 CSS 定位异曲同工，但语义更加显式、结构化。

本文以一个完整的实战 Demo 为线索，深入剖析 RelativeContainer 中 center 和 middle 两个核心对齐属性，掌握从基础居中到进阶用法的全链路技能。

---

二、环境与版本

项目	说明
操作系统	HarmonyOS NEXT
API 版本	24（SDK 6.1.0）
开发语言	ArkTS
构建工具	Hvigor + ohpm

API 24 中 RelativeContainer 已稳定可用，推荐生产环境优先使用。

---

三、RelativeContainer 基础认知

3.1 什么是 RelativeContainer？

RelativeContainer 是 ArkTS 提供的相对定位布局容器，允许通过声明式规则将子组件相对于容器或兄弟组件定位。

核心价值：

• 结构扁平：无需多层嵌套
• 精确定位：支持像素级控制
• 组件联动：子组件可相互参照

3.2 核心 API：alignRules

alignRules 是 RelativeContainer 子组件必须配置的属性，它决定了组件在容器中的位置。其类型定义如下：

interface AlignRule {
  anchor: string;   // 锚点组件的 id，'__container__' 表示容器自身
  align: AlignType; // 对齐方式
}

interface AlignRules {
  left?: AlignRule;       // 左侧对齐规则
  right?: AlignRule;      // 右侧对齐规则
  top?: AlignRule;        // 顶部对齐规则
  bottom?: AlignRule;     // 底部对齐规则
  middle?: AlignRule;     // 水平方向居中规则
  center?: AlignRule;     // 垂直方向居中规则
}

3.3 center 与 middle 的语义辨析

这两个属性是本文的主角，也是初学者最容易混淆的地方。

属性	控制方向	取值枚举	效果描述
center	垂直方向	VerticalAlign	控制组件在垂直方向上的对齐位置
middle	水平方向	HorizontalAlign	控制组件在水平方向上的对齐位置

记忆技巧：

• center → 垂直居中 → 想象竖线穿过中心
• middle → 水平居中 → 想象横线穿过中间

VerticalAlign 枚举值

enum VerticalAlign {
  Top,    // 组件顶部与锚点顶部对齐
  Center, // 组件垂直居中于锚点
  Bottom  // 组件底部与锚点底部对齐
}

HorizontalAlign 枚举值

enum HorizontalAlign {
  Start,  // 组件左侧与锚点左侧对齐（LTR 下）
  Center, // 组件水平居中于锚点
  End     // 组件右侧与锚点右侧对齐（LTR 下）
}

3.4 特殊锚点 __container__

__container__ 是系统预定义的特殊锚点 ID，始终指向当前 RelativeContainer 容器本身。

.alignRules({
  center: { anchor: '__container__', align: VerticalAlign.Center },
  middle: { anchor: '__container__', align: HorizontalAlign.Center }
})

含义：子组件的垂直中心点对齐到容器的垂直中心点，水平中心点对齐到容器的水平中心点——即完全居中。

---

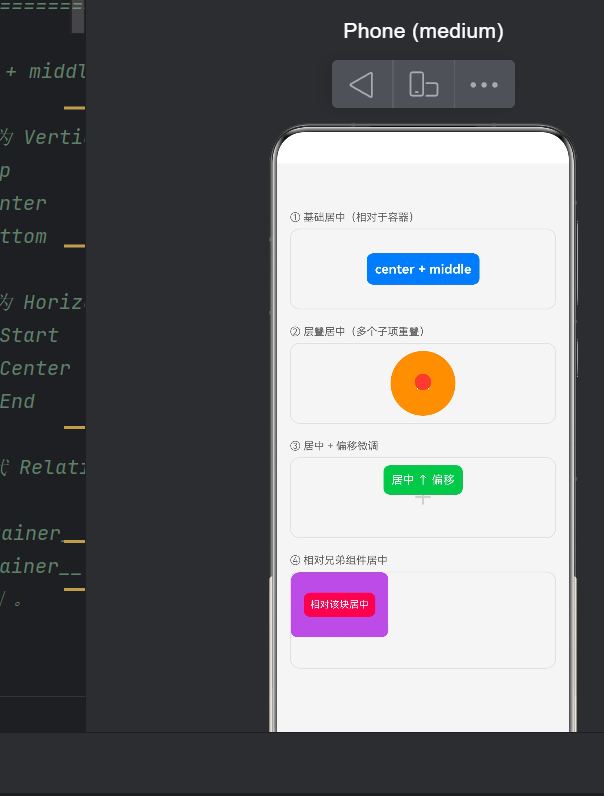

四、核心代码架构解析

4.1 整体层次结构

Scroll
  └── Column
        ├── Column (Demo 1：基础居中)
        │     ├── Text (标题)
        │     └── RelativeContainer
        │           └── Text "center + middle" ← 居中
        │
        ├── Column (Demo 2：层叠居中)
        │     ├── Text (标题)
        │     └── RelativeContainer
        │           ├── Text "圈" (橙色圆形) ← 居中
        │           └── Text "●" (红色圆点) ← 居中（重叠在上层）
        │
        ├── Column (Demo 3：居中 + 偏移)
        │     ├── Text (标题)
        │     └── RelativeContainer
        │           ├── Text "+" (十字参考线) ← 居中
        │           └── Text "居中 ↑ 偏移" ← 居中 + offset({y: -22})
        │
        └── Column (Demo 4：相对兄弟居中)
              ├── Text (标题)
              └── RelativeContainer
                    ├── Text "基准块" ← 固定在左上角
                    └── Text "相对该块居中" ← 相对于基准块居中

设计原则： 每一组 Demo 都采用「标题 + RelativeContainer」的成对结构，标题说明当前演示的技术要点，下方的容器则运行实际布局。这种设计让读者在阅读代码时能"所见即所得"。

4.2 核心模板代码

@Entry
@Component
struct Index {
  build() {
    Scroll() {
      Column() {
        // === 每一个 Demo 块结构如下 ===
        Column() {
          // 1. 标题说明
          Text('① 示例标题')
            .fontSize(13)
            .fontColor('#666666')
            .width('100%')
            .textAlign(TextAlign.Start)
            .margin({ bottom: 6 })

          // 2. RelativeContainer 运行示例
          RelativeContainer() {
            // 子组件通过 alignRules 定位
            TargetComponent()
              .id('unique_id')              // 必须设置 id
              .alignRules({
                center: { anchor: '__container__', align: VerticalAlign.Center },
                middle: { anchor: '__container__', align: HorizontalAlign.Center }
              })
          }
          .width('100%')
          .height(100)                       // 容器必须有明确高度
          .border({ width: 1, color: '#E0E0E0' })
          .borderRadius(12)
        }
        .width('100%')
        .margin({ bottom: 20 })
      }
      .width('100%')
      .padding(16)
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F5F5')
  }
}

---

五、四种居中姿势深度剖析

5.1 姿势一：基础居中 —— center + middle

适用场景： 按钮居中、弹窗内容居中、加载动画居中。

RelativeContainer() {
  Text('center + middle')
    .fontSize(16)
    .fontColor('#FFFFFF')
    .fontWeight(FontWeight.Bold)
    .padding(10)
    .borderRadius(8)
    .backgroundColor('#007AFF')
    .id('demo1_text')
    .alignRules({
      middle: { anchor: '__container__', align: HorizontalAlign.Center },
      center: { anchor: '__container__', align: VerticalAlign.Center }
    })
}
.width('100%')
.height(100)

技术拆解：

1. middle 规则：HorizontalAlign.Center 使得组件的水平中心线与容器的水平中心线重合。
2. center 规则：VerticalAlign.Center 使得组件的垂直中心线与容器的垂直中心线重合。
3. 两者合在一起，就实现了 数学意义上的「几何中心对齐」。

重要提醒： 组件必须通过 .id() 设置唯一标识符，否则 alignRules 无法绑定到该组件。

常见错误：

// ❌ 错误：id 与 alignRules 中 anchor 拼写不一致
.id('my_text')
.alignRules({
  center: { anchor: 'my-text', align: VerticalAlign.Center } // 拼写错误！
})

// ✅ 正确：保持 id 与 anchor 完全一致
.id('my_text')
.alignRules({
  center: { anchor: 'my_text', align: VerticalAlign.Center }
})

---

5.2 姿势二：层叠居中 —— 多个子项重叠居中

适用场景： 徽标叠加数字、播放按钮叠加图标、头像叠加在线状态。

RelativeContainer() {
  // 底层：橙色圆形
  Text('圈')
    .fontSize(18)
    .fontColor('#FFFFFF')
    .textAlign(TextAlign.Center)
    .width(80)
    .height(80)
    .borderRadius(40)
    .backgroundColor('#FF9500')
    .id('demo2_circle')
    .alignRules({
      middle: { anchor: '__container__', align: HorizontalAlign.Center },
      center: { anchor: '__container__', align: VerticalAlign.Center }
    })

  // 上层：红色圆点
  Text('●')
    .fontSize(28)
    .fontColor('#FF3B30')
    .id('demo2_dot')
    .alignRules({
      middle: { anchor: '__container__', align: HorizontalAlign.Center },
      center: { anchor: '__container__', align: VerticalAlign.Center }
    })
}
.width('100%')
.height(100)

技术拆解：

1. 每个子组件独立地配置 alignRules，它们都以 __container__ 为锚点。
2. 因为两个组件都居中对齐到容器的同一点，所以它们会自然重叠。
3. 在 ArkTS 中，后声明的子组件渲染在更上层（类似 CSS 的 z-index 递增），因此 demo2_dot 会盖在 demo2_circle 之上。

延伸思考： 这种模式也可以反向利用——把较大的半透明组件放在最上层，制造"遮罩"或"高亮"效果。

---

5.3 姿势三：居中 + 偏移微调

适用场景： 表单校验提示（居中偏上）、Toast 通知（居中偏下）、对话框标题微调。

RelativeContainer() {
  // 十字参考线（帮助观察偏移量）
  Text('+')
    .fontSize(40)
    .fontColor('#D0D0D0')
    .id('demo3_cross')
    .alignRules({
      middle: { anchor: '__container__', align: HorizontalAlign.Center },
      center: { anchor: '__container__', align: VerticalAlign.Center }
    })

  // 实际内容：先居中，再向上偏移 22vp
  Text('居中 ↑ 偏移')
    .fontSize(14)
    .fontColor('#FFFFFF')
    .padding(10)
    .borderRadius(8)
    .backgroundColor('#34C759')
    .id('demo3_text')
    .alignRules({
      middle: { anchor: '__container__', align: HorizontalAlign.Center },
      center: { anchor: '__container__', align: VerticalAlign.Center }
    })
    .offset({ y: (-22) })
}
.width('100%')
.height(100)

技术拆解：

1. 先定位，再偏移：alignRules 负责将组件摆放到容器的几何中心，offset() 在此基础上做二次微调。
2. offset({ y: (-22) }) 表示垂直向上偏移 22vp（vp 是 HarmonyOS 的虚拟像素单位，与 dp 等价）。
3. 参考线 Text('+') 展示了真正的容器中心点，与偏移后的绿色组件形成视觉对比，让偏移量一目了然。

关于 offset 的坐标系：

.offset({ x: 10, y: -20 })
// x > 0 → 向右偏移
// x < 0 → 向左偏移
// y > 0 → 向下偏移
// y < 0 → 向上偏移

---

5.4 姿势四：相对兄弟组件居中

适用场景： 工具提示（Tooltip）相对于按钮居中、标签相对于卡片居中、角标相对于图标居中。

RelativeContainer() {
  // 基准块（固定在容器左上角）
  Text('基准块 (120×80)')
    .fontSize(12)
    .fontColor('#FFFFFF')
    .textAlign(TextAlign.Center)
    .width(120)
    .height(80)
    .borderRadius(8)
    .backgroundColor('#AF52DE')
    .id('demo4_anchor')
    .alignRules({
      top: { anchor: '__container__', align: VerticalAlign.Top },
      left: { anchor: '__container__', align: HorizontalAlign.Start }
    })

  // 相对于基准块居中
  Text('相对该块居中')
    .fontSize(12)
    .fontColor('#FFFFFF')
    .padding(8)
    .borderRadius(8)
    .backgroundColor('#FF2D55')
    .id('demo4_child')
    .alignRules({
      middle: { anchor: 'demo4_anchor', align: HorizontalAlign.Center },
      center: { anchor: 'demo4_anchor', align: VerticalAlign.Center }
    })
}
.width('100%')
.height(120)

技术拆解：

1. 锚点切换是关键：anchor 从 '__container__' 改为 'demo4_anchor'，定位的参照物从容器变成了兄弟组件。
2. center 和 middle 的行为语义完全不变——center 仍控制垂直方向，middle 仍控制水平方向——但计算基准变成了 demo4_anchor 组件的边界。
3. 联动效果：当基准块的位置或大小发生变化时，居中的子组件会自动跟随调整，无需手动计算坐标。

实战应用： 这种「组件间相对定位」的能力，可以用来实现：

• 按钮旁边的加载指示器
• 表单字段旁边的校验图标
• 图片上的标签标注
• 游戏 UI 中的血条与角色绑定

---

六、alignRules 定位对照速查表

为了方便日常开发中快速查阅，下面给出 alignRules 每种定位组合的对照表。

6.1 基于容器定位（anchor = '__container__'）

效果	left / right	top / bottom	middle	center
左上角固定	Start	Top	—	—
居中偏左	Start	—	—	Center
居中偏上	—	Top	Center	—
完全居中	—	—	Center	Center
底部居中	—	Bottom	Center	—
右下角固定	End	Bottom	—	—

6.2 基于兄弟组件定位（anchor = 'component_id'）

效果	left / right	top / bottom	middle	center
紧贴右侧	End	—	—	Same
紧贴底部	—	Bottom	Same	—
在兄弟组件内居中	—	—	Center	Center
顶部对齐居左	Start	Top	—	—

「Same」 表示取与锚点相同的对齐值，例如 middle: { anchor: 'id', align: HorizontalAlign.Center } 表示水平方向上与锚点对齐。

---

七、RelativeContainer 避坑指南

7.1 容器必须有明确尺寸

RelativeContainer 本身无内在尺寸，需依赖父组件或自身尺寸属性确定渲染区域。务必设置明确的高度：

// ❌ 错误：容器无高度，子组件不可见
RelativeContainer() { Text('').id('t').alignRules({ ... }) }

// ✅ 正确：设置明确高度
RelativeContainer() { Text('').id('t').alignRules({ ... }) }
.width('100%').height(200)

7.2 id 必须唯一且不可省略

每个使用 alignRules 的子组件都必须通过 .id() 设置唯一标识符，否则组件无法绑定对齐规则。

// ❌ 错误：缺少 id()
Text('有问题').alignRules({ ... })

// ✅ 正确：设置 id
Text('没问题').id('my_id').alignRules({ ... })

7.3 渲染顺序决定 Z 轴层级

越晚声明的子组件渲染层级越高：

RelativeContainer() {
  Text('底层').id('bottom').alignRules({ ... })
  Text('顶层').id('top').alignRules({ ... })  // 渲染在最上面
}

7.4 避免使用未定位的子组件

RelativeContainer 的所有子组件都应通过 alignRules 定位，否则会被渲染在 (0,0) 位置：

// ❌ 不推荐
RelativeContainer() {
  Text('未定位的文本')   // 显示在左上角
  Text('定位文本').id('pos').alignRules(...)
}

7.5 offset 只做视觉偏移

.offset() 是视觉微调手段，不改变布局占位信息：

.offset({ x: 20, y: -10 })  // 仅视觉移动，锚点位置不变

---

八、性能与最佳实践

8.1 相对布局 vs 其他布局的性能对比

布局方式	嵌套层级	渲染性能	推荐场景
Column / Row	深	优秀	线性排列
Flex	中	优秀	弹性排列
RelativeContainer	浅	良好	精确居中、锚点定位
Stack	浅	良好	覆盖层叠

结论： RelativeContainer 在扁平化结构和精准定位上优势明显，可减少 2~3 层嵌套。

8.2 最佳实践清单

1. 优先使用 RelativeContainer 而非多层嵌套：在一个区域内精确布局 3 个以上组件时，RelativeContainer 通常比多层 Column/Row 嵌套更高效。
2. 子组件数量控制在 5~8 个以内：过多锚点引用降低可读性，建议拆分子组件。
3. 命名规范：推荐 section_element_role 格式，如 profile_avatar_base。
4. 善用 __container__ 与自定义锚点混合：部分组件相对容器定位，部分相对兄弟组件定位。
5. 配合 .constraintSize()：限制 RelativeContainer 在特定屏幕宽度下的最小/最大尺寸。

---

十、总结

本文通过一个完整的实战 Demo，系统讲解了 HarmonyOS NEXT 中 RelativeContainer 相对布局的四种居中姿势：

1. 基础居中 — center + middle 双属性对齐 __container__
2. 层叠居中 — 多个子组件各自独立居中，自然重叠生成层叠效果
3. 居中 + 偏移 — alignRules 精确定位后，用 .offset() 二次微调
4. 相对兄弟居中 — anchor 指向兄弟组件 ID，实现组件间的相对定位

这四种姿势覆盖了鸿蒙应用开发中绝大多数居中场景。更重要的是，理解 center（垂直）和 middle（水平）这一对核心属性，相当于掌握了 RelativeContainer 的「坐标语义」，后续无论面对多复杂的锚点组合，都能游刃有余。

相对布局的精髓不在于记住所有 API，而在于理解每个组件的「锚点思维」——我相对于谁、在哪条边上、以什么方式对齐。当这种思维内化为直觉，你离写出优雅、扁平、高性能的 ArkTS 布局代码就不远了。

---

参考资料：

• 华为开发者联盟：HarmonyOS NEXT ArkTS 布局开发指南
• RelativeContainer API 参考文档（API Version 24）
• 《HarmonyOS 声明式UI开发实战》
