FXLAD是一款安卓/鸿蒙手机PLC梯形图编程仿真器，支持三菱FX编程指令，支持软件梯形在线编辑、编译、在线监控、软/硬件下载及仿真。软件内部集成一个软PLC模拟器。可实现95% FX3u PLC功能仿真指令，可以实现定位、通讯及基本的功能仿真，软件可自由搭建元件模型进行仿真，仿真直观易懂，更好提高编程学习效率。

适用人群：零基础电工、自动化专业学生、电气实训人员、自动化编程爱好者；
双模式仿真：内置 3D 动画仿真模板 + 自定义虚拟I/O元件模型仿真；
跨平台兼容：可导出 CSV 指令表，再间接转换成GX Works2 所需指令表文件进行打开；
特点：软件在移动设备上运行，无需电脑及实体PLC,也可进行编程及调试仿真；
配套学习资源：内置海量电气文档、工控厂商官网、常用工控软件及编程实例网盘资源、辅助工具；

1 PLC编程仿真软件

1. 状态栏：

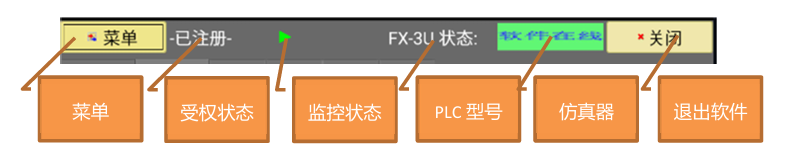

1．1 菜单：(如图)
1．2 受权状态：显示当前软件注册状态
1．3 监控状态：显示当前梯形在线运行状态
1．4 PLC型号：显示当前PLC设置型号
1．5 仿真器：显示当前仿真器（软件仿真、硬件仿真）
1．6 关闭：退出PLC编程软件

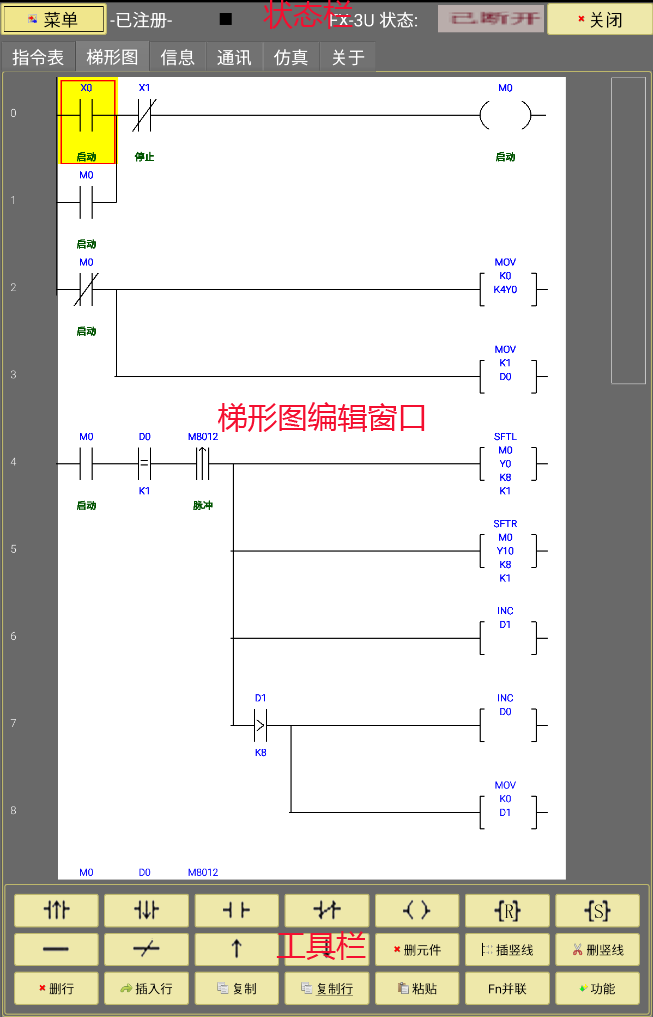

2. 梯形图编辑窗口
   2．1指令输入：两种输入方法1.工具栏选择输入2.直接输入命令

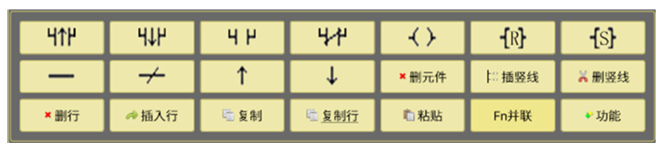

Fn并联2功能工具栏

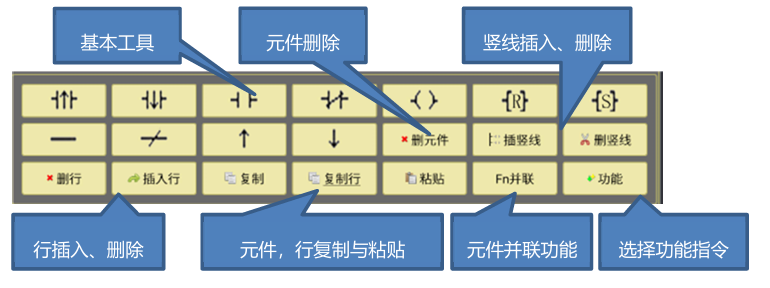

2．1．1 基本指令：点击需要编辑的位置，光标移动该位置，在工具栏选择需要输入的指令

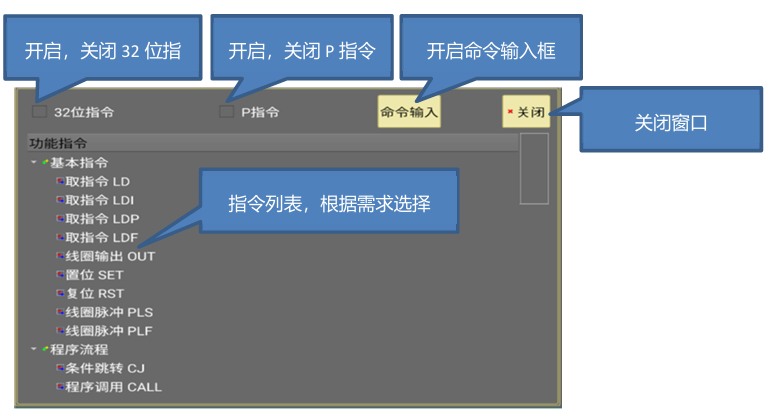

2．1．2 功能指令：在工具栏点击功能，弹出功能指令输入框

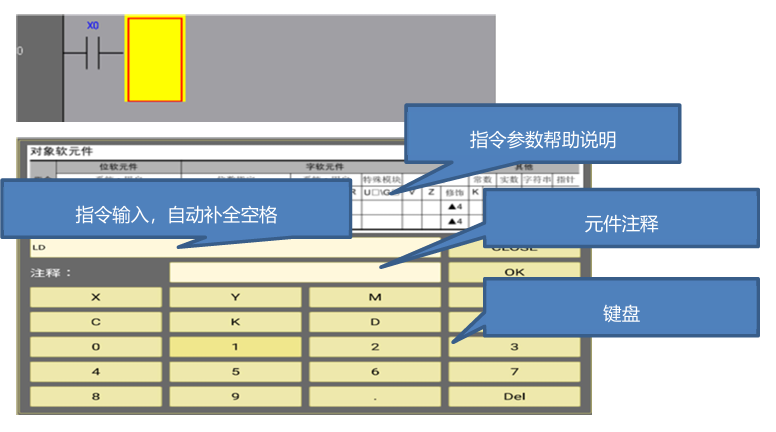

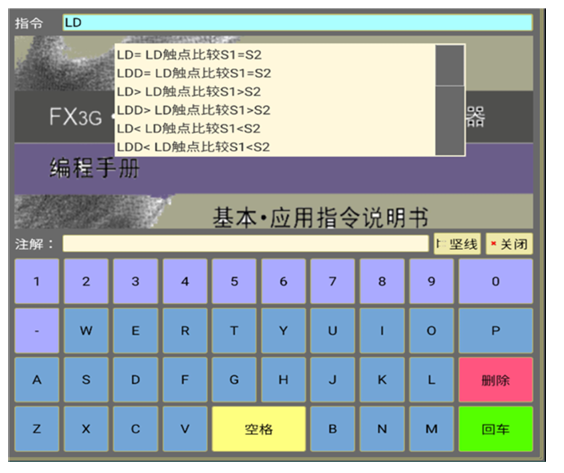

指令输入框,指令可以在两状态下打开 1.在上面功能窗口点击命令输入打开 2.在输入光标双击打开(需要在编辑状态下)，具备自动索引功能

2．2 信息选项

2．2．1 删除文件：软件保存的文件默认内部存储PlcDate文件夹下文件。文件有梯形图文件(.lad),指令表文件(.csv),模型文件(.flow)三种文件

2．2．2导出的指令表文件：主要用于转换上电脑GX works软件所需要的文件。

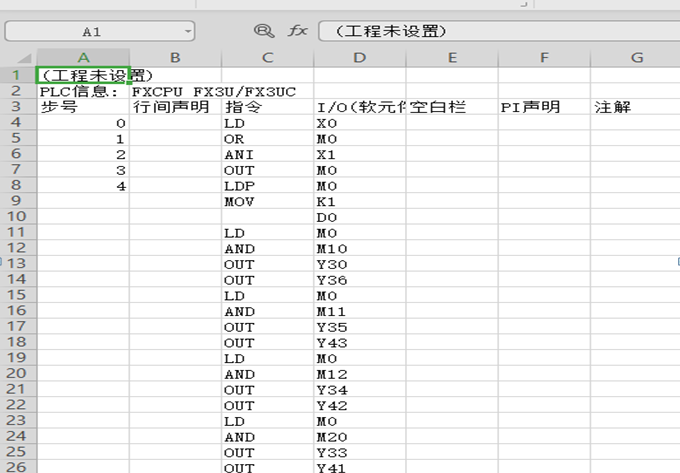

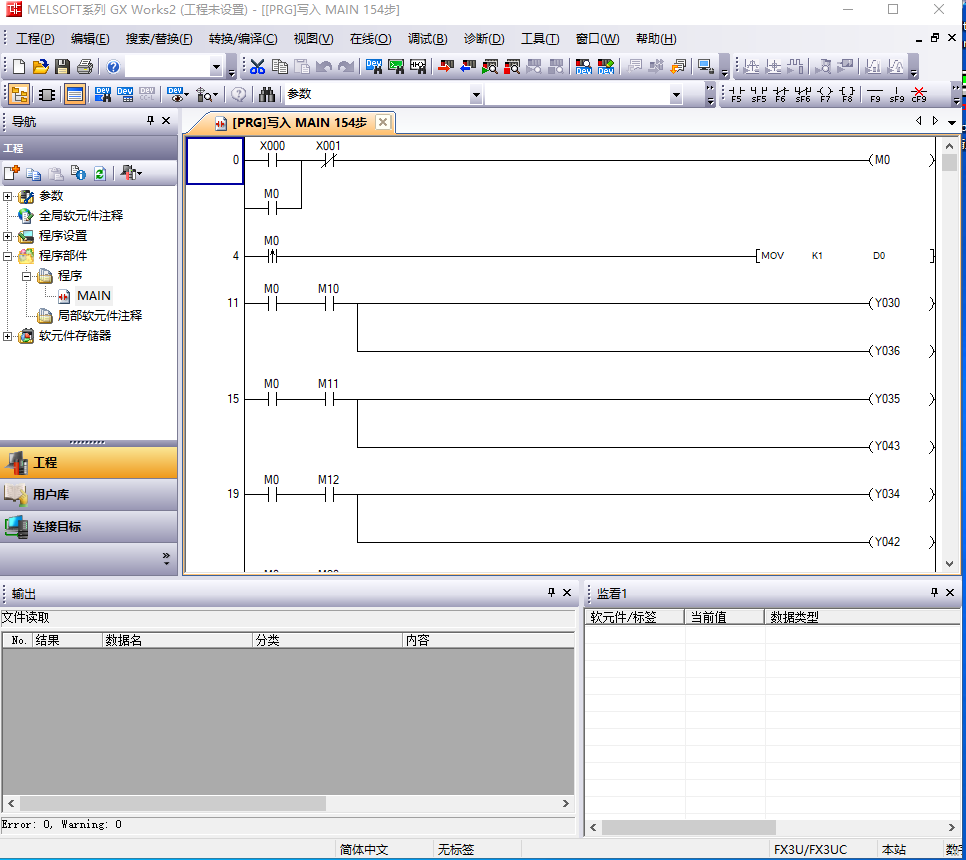

转换方法：GX works导出一个main.csv文件，打开FXLAD软件导出的.CSV文件->复制全部指令，IO软元件两列到main.csv中的位置，再保存。在从GX works软件读取main.csv文件。

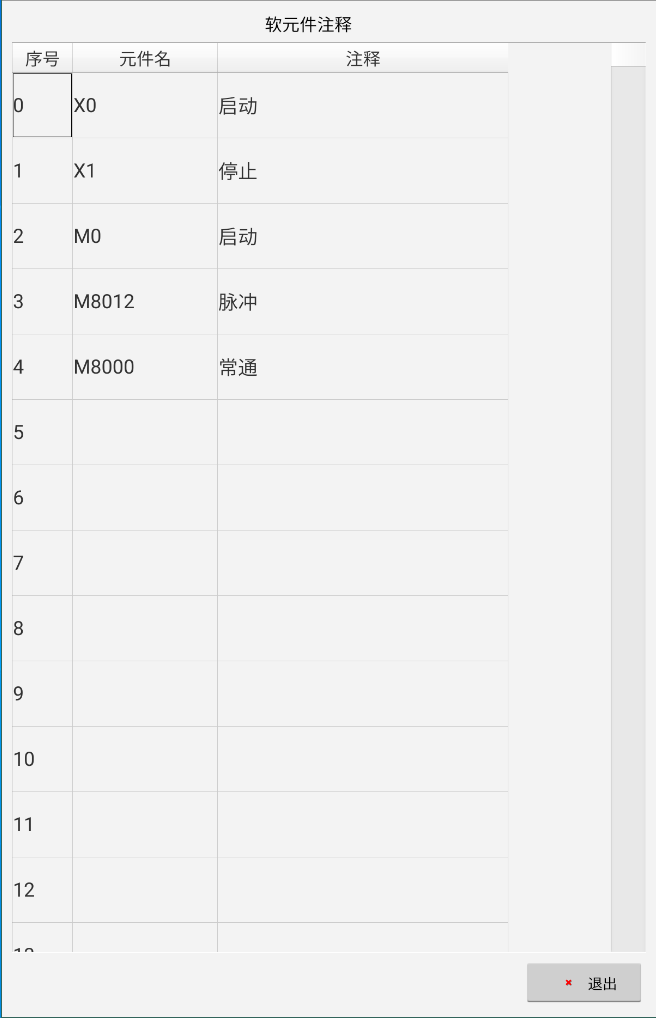

2. 2. 3 元件批量注释：根据工艺事先注释所需的软元件，提高编程效率。


2．3 通讯选项(可以在软件PLC模拟器，硬件PLC上执行)

2．3．1 下载线(蓝牙模块BT04-A波特率为9600 停止位为1，数据位8，校验位 None (注：一般默认即可)。)

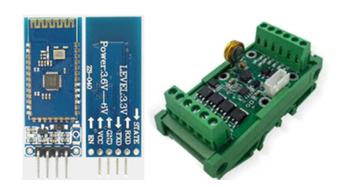

一． PLC编程口TLL电平，蓝牙模块可以直接与工控板编程口连接通讯。

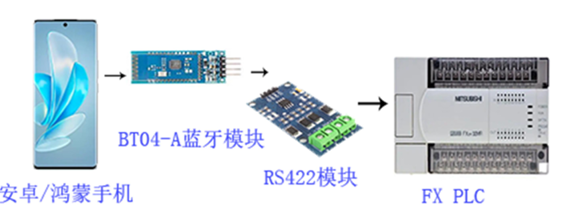

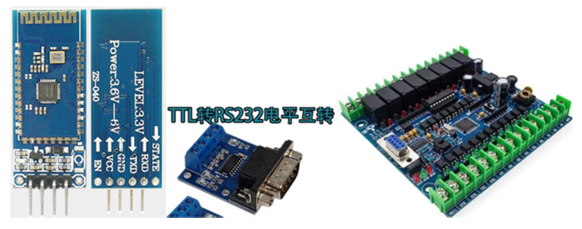

二．PLC编程口RS232电平，蓝牙模块+TTL转RS232模块，PLC编程口连接通讯

三．PLC编程口RS422电平, 蓝牙模块+TTL转RS422模块，PLC编程口连接通讯

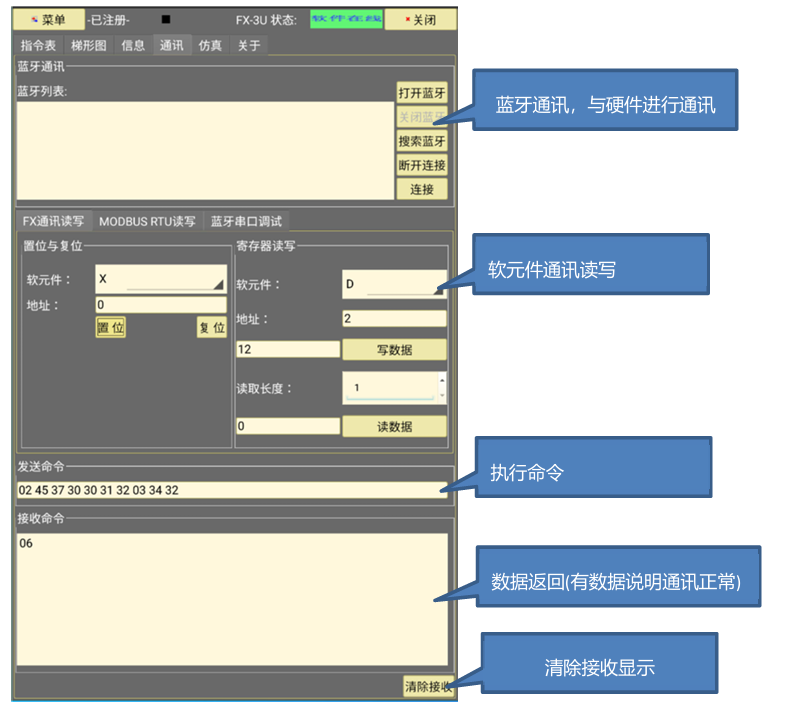

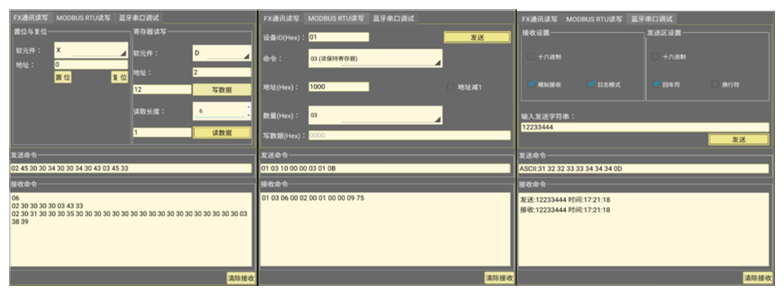

2．3．2 软元件读写(编程口协议，MODBUS RTU,自由协议)

2．4 仿真选项

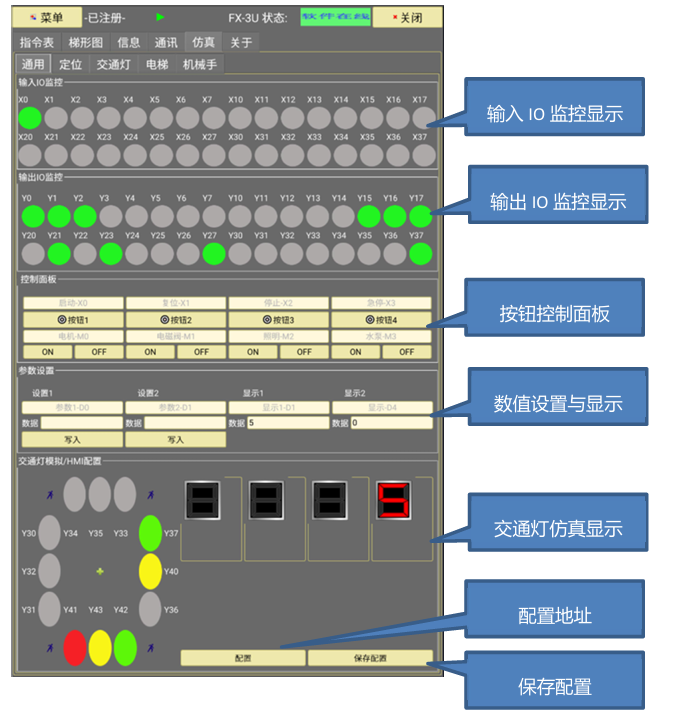

配置控制面板选择配置按钮。再文本框中输入名称及元件地址。格式：名称(XXX)+分隔符（-）+元件地址（XX）。配置完成后点击保存配置。在通讯链接状态下HMI仿真按钮进行仿真操作。
如:X0 启动-X0;

软件自带精典仿真页面（程序根据所给地址进行编写程序）

2．5 关于选项

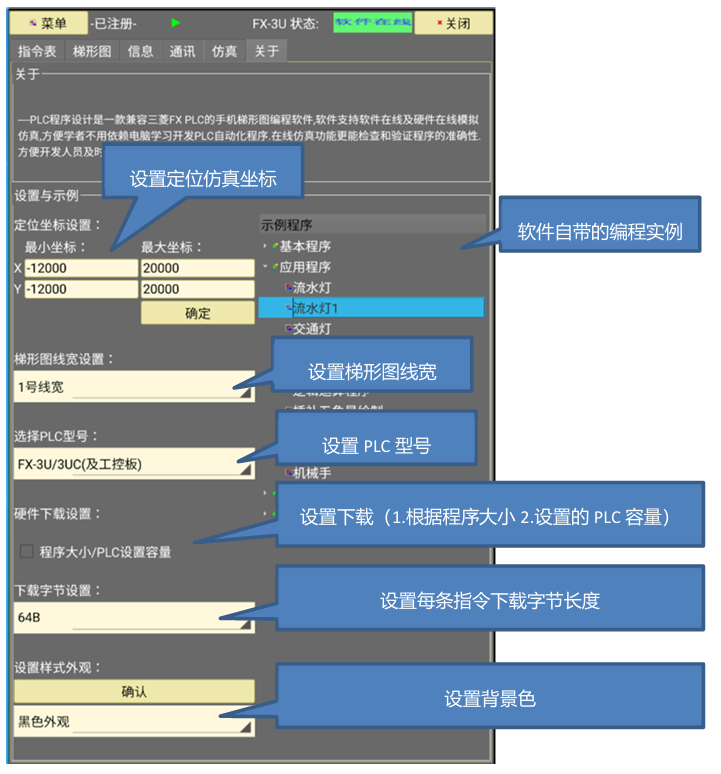

硬件下载设置：
程序大小：下载程序大小的文件，下载速度快
PLC设置容量：下载容量大小文件，速度慢
下载字节设置：
每下载一条命令的长度，越大越快，相对不稳定，需要根据PLC支持进行选择。

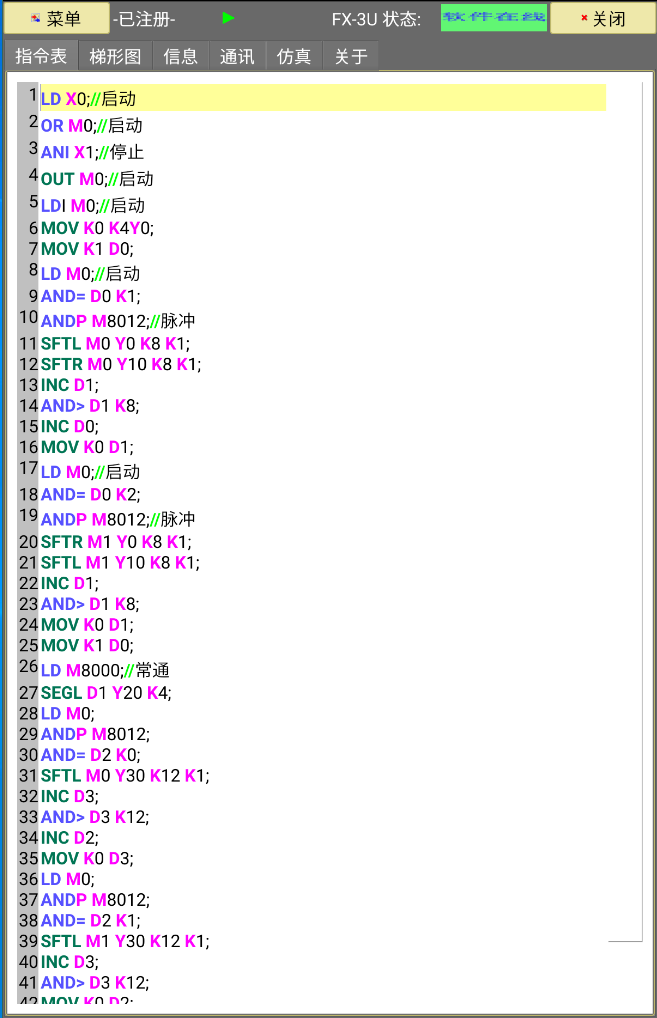

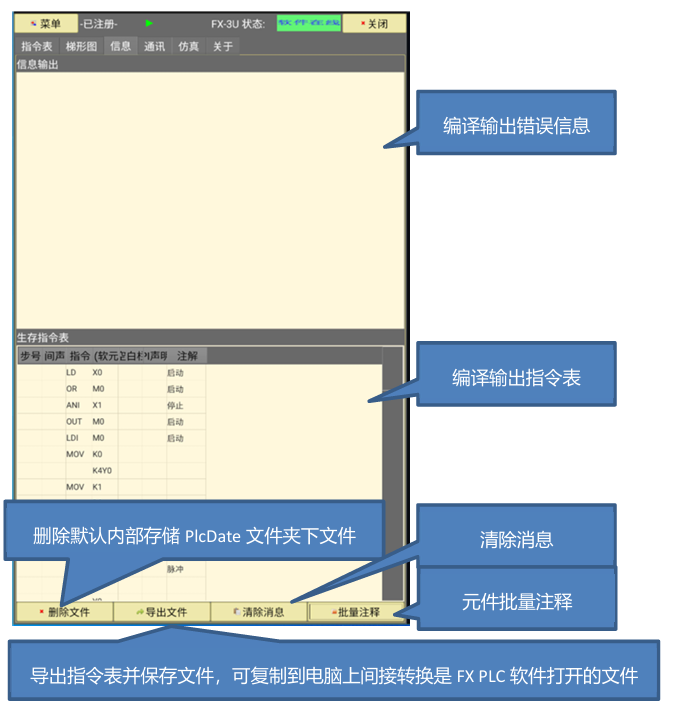

2．6 指令表（程序编译后生存的指令）

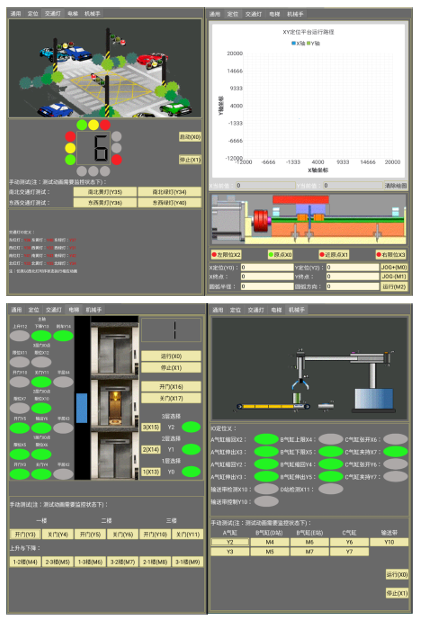

3 模型仿真（在梯形图窗口页面，打开菜单->模型仿真）

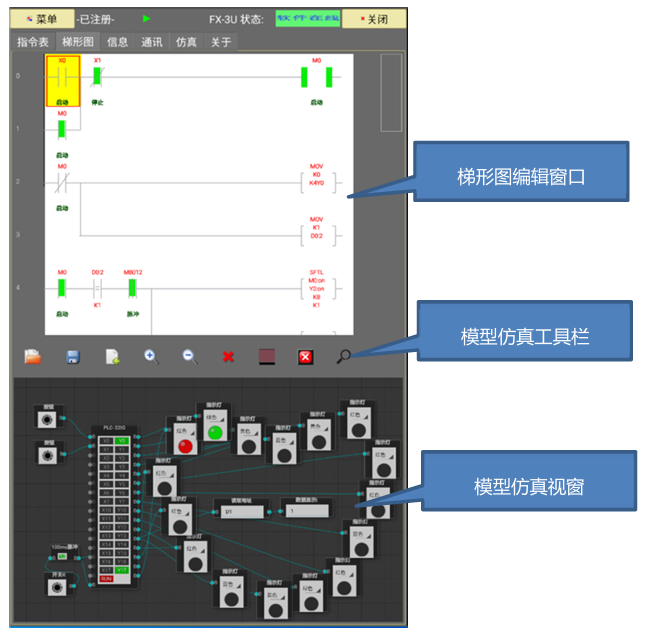

3．1 梯形图编辑窗口：查看及编辑程序

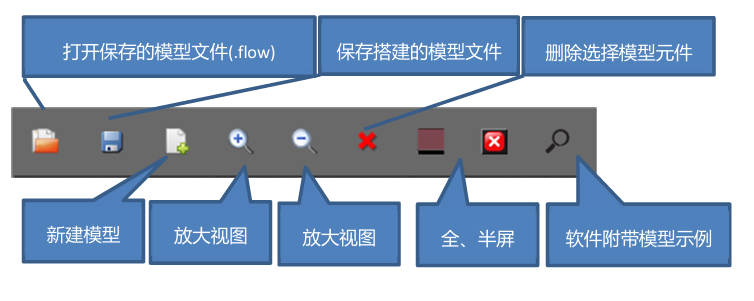

3．2 模型仿真工具栏：

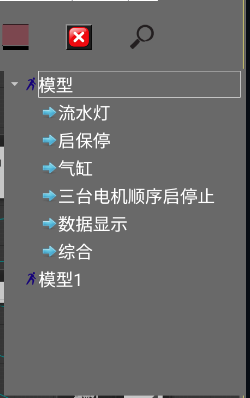

软件附带模型示例

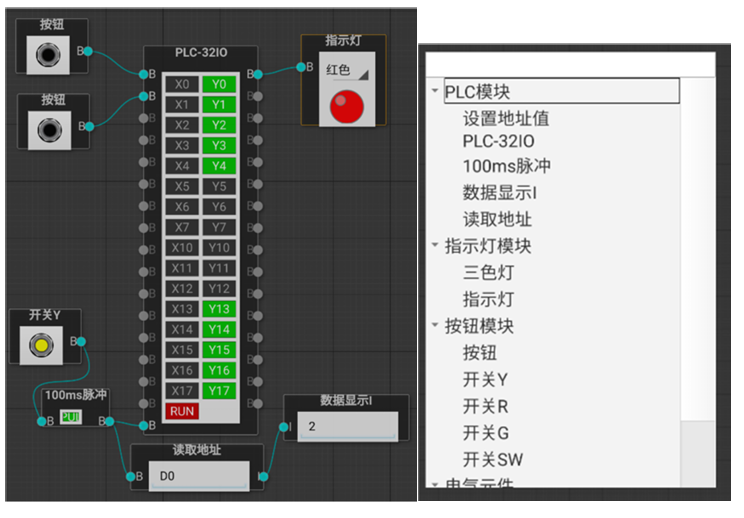

3．3 搭建模型仿真（在视窗双击，弹出模型选择框）

注：PLC,读取地址模块需要连接100ms脉冲模块并启动。模型节点类型要配置。B位， I整数， F浮点数 ，S字符串。搭建模型仿真文件建议使用鼠标或电容操作，手指不易连线。
2 APP下载与安装
2.1 APP下载

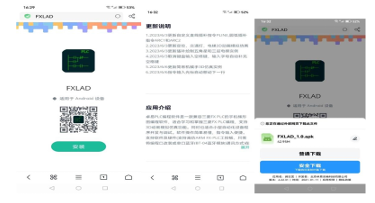

网页链接：https://www.pgyer.com/RziG 如图：

2.2 APP安装

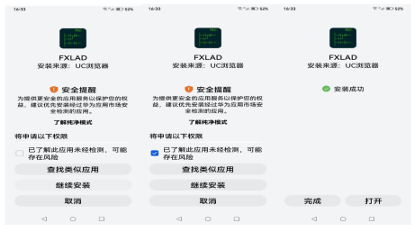

下载完成点击APK进行安装，如果出现提示选择全部允许，直到安装完成。如图：

2.3 APP启动

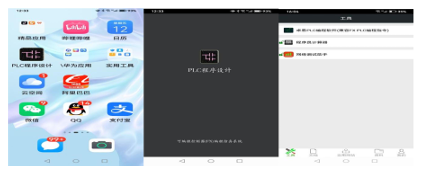

APP安装完成后在手机桌面上会显示出应用图标，第一次启动APP会提示访问照片，媒体及文件，APP需要存储或读取配置文件，所以要设置允许，否则APP不能正常工作。如图：

3 APP界面操作
3.1 APP框架介绍

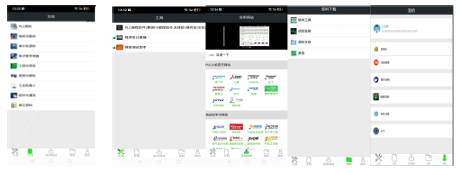

框架主要分为：工具，文档，实用网站，资料及我的五部分。
工具：PLC编程仿真软件及一些常用的工具软件
文档：自动化在线文档，包括PLC,视觉，电机，单片机，机器人，图纸等在线阅读文档
实用网站：实用的自动化元器件，自动化学习，常用的电气控制元器件厂商官方网站，方便查找及及元器件选型
我的：显示软件的状态及软件的使用，版本号等

按钮功能及输出文件对照表：
功能 操作说明 文件后缀 默认存储路径

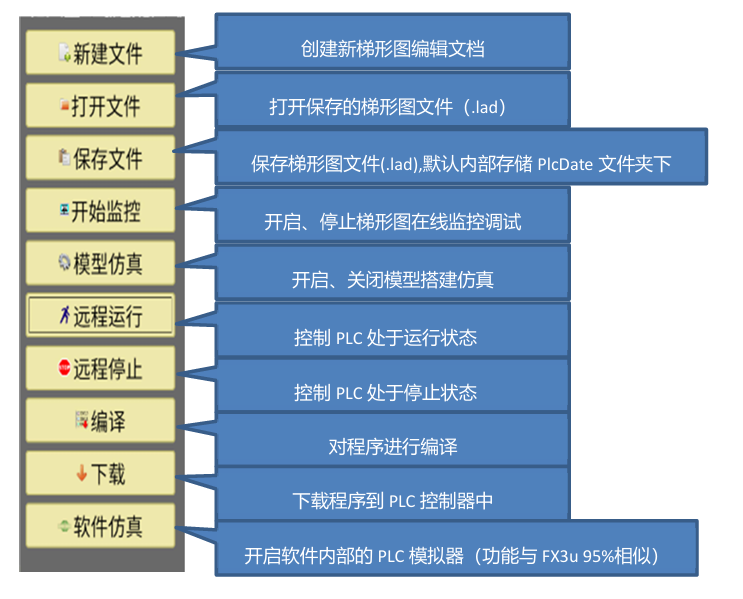

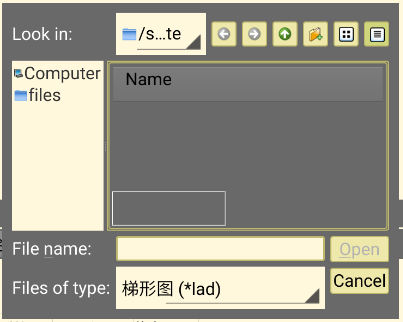

新建梯形图 创建空白编程工程 .lad 手机内部存储 PlcDate 文件夹
打开文件 读取本地保存工程 .lad PlcDate
保存文件 保存当前梯形图程序 .lad PlcDate
模型保存 / 打开 自定义仿真模型文件 .flow PlcDate
导出指令表 程序转电脑可读取文件 .csv PlcDate
注意事项：
文件存储：所有梯形图、模型、导出文件统一存放 PlcDate 文件夹，请勿手动删除该文件夹；
权限要求：存储、蓝牙权限必须全部允许，否则保存、硬件通讯、仿真功能失效；

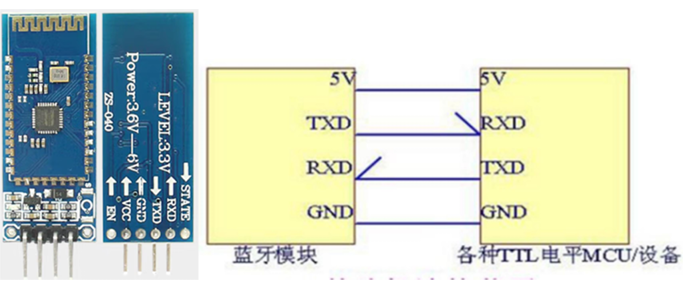

蓝牙接线：蓝牙 TX、RX 与 TTL设备接口 TX、RX 交叉对接；
动画仿真：3D 模板动画、自定义模型动作仅在线监控模式下运行；
CSV 文件限制：仅支持 GX Works2/3 导入，不兼容其他品牌 PLC 软件；
常见故障排查：
无法保存工程 / 模型
排查：手机应用存储权限未开启，前往系统设置开启全部文件权限。
搜索不到蓝牙模块
排查：手机蓝牙开启、BT04-A 模块正常上电、通讯波特率设置 9600。
仿真元件、3D 动画无动作
排查：未开启【在线监控】；元件绑定软元件地址错误；程序逻辑未导通。
程序编译报错
排查：打开【信息】面板查看报错提示，修正错误指令、超出范围的软元件编号。
APP 安装被手机拦截
排查：关闭手机纯净模式、安全检测，选择【继续安装】。
蓝牙通讯下载程序失败
排查：电平转换模块匹配正确；TX/RX 接线交叉；模块供电稳定。
