基于HarmonyOS 7.0 跨端开发的香水香调分析工坊页面实战

前言

生活方式类应用越来越追求"专业感"——它们要把原本属于行家的知识体系，用美观而易懂的可视化方式呈现给普通用户。香水工坊就是典型：它要把香调金字塔、香调轮盘这些香水行业的专业概念，转化为可交互的扇形图与结构化卡片。本文以一个真实的香水香调分析页面（入口类 IntroPage）为样本，深入剖析它如何在 Flutter × HarmonyOS 7.0 架构下，用 Canvas 自绘的多香调扇形轮盘、香水瓶剪影收藏卡与情境化的搭配推荐，把"香调分析与收藏管理"的法式优雅体验完整落地。这是一个把"扇形图自绘"与"结构化卡片列表"结合得相当精致的页面，通过拆解它，我们能透彻理解 Flutter 中 Canvas 极坐标绘制、Dart 记录（Record）类型、以及无状态组件抽取等实战技巧。

背景

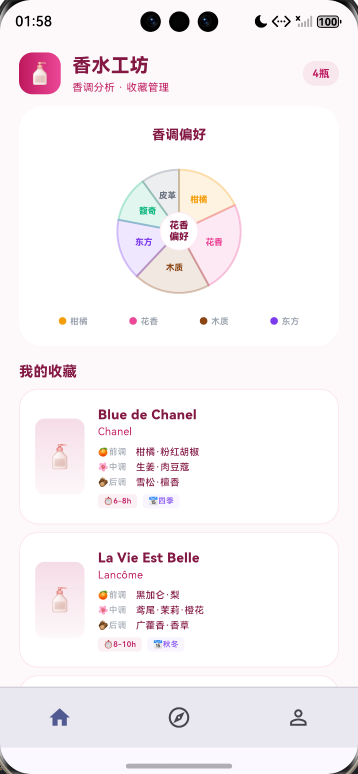

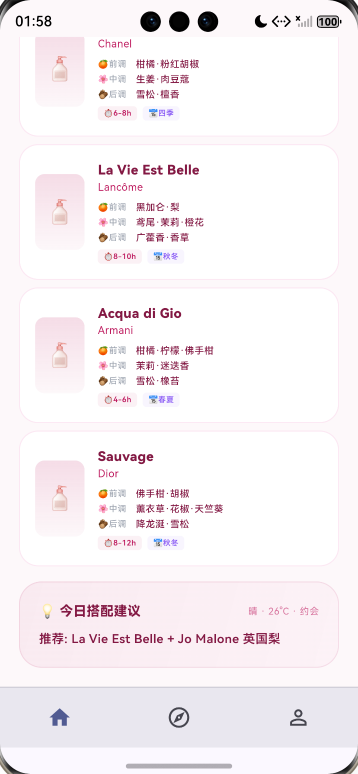

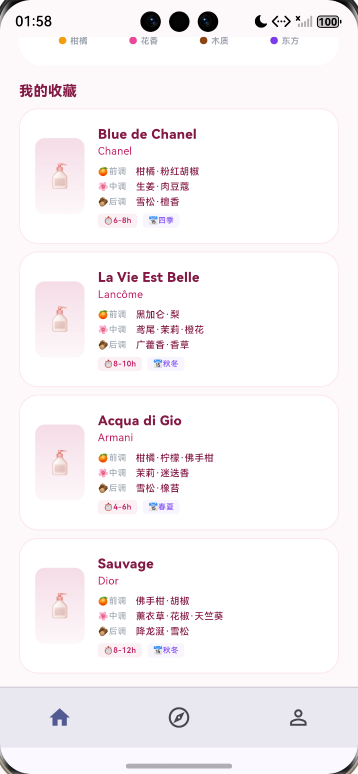

香水工坊的核心是"懂香、藏香、用香"：通过香调轮盘展示用户的香调偏好分布（柑橘、花香、木质、东方、馥奇、皮革六大香调），通过收藏列表管理每瓶香水的前中后调、留香时长与适用季节，再根据天气、场合、心情给出今日搭配推荐。本页面在视觉上采用法式香水风格，玫瑰金主色（0xFFBE185D）配玻璃瓶透白与丝绒紫。结构上从上到下依次是：标题栏（带收藏瓶数统计）、白底的香调偏好轮盘（Canvas 绘制的多色扇形 + 中心标签 + 图例）、纵向的香水收藏卡片列表（每张含香水瓶剪影渐变、前中后调与标签），以及渐变背景的今日搭配建议卡。其中香调轮盘用扇形比例表达各香调占比，是极坐标自绘的好例子。

Flutter × Harmony7.0 跨端开发介绍

在 HarmonyOS 7.0 上运行本页面，前提是使用 HarmonyOS 维护的定制版 Flutter SDK，因为鸿蒙对 Flutter 的支持是由 HarmonyOS 跨平台 SIG 通过 fork 扩展 Flutter SDK 实现的，官方 SDK 并不包含鸿蒙平台。

本页面的香调轮盘是用 CustomPaint 自绘的，这正好展示 Flutter 在鸿蒙上的自绘渲染机制：paint 方法里的 drawArc（绘制扇形）、drawCircle（绘制中心圆）、TextPainter（绘制香调名称与中心标签）等指令会被 Flutter Engine 收集并下沉到 Skia 执行。Flutter 界面由其自身的自绘引擎绘制，渲染所需的 GPU 上下文来自鸿蒙系统——Engine 接入鸿蒙的 ArkUI RenderingContext，再由 ArkTS 容器 FlutterAbility 承载输出。值得一提的是，本页面在数据结构上使用了 Dart 3 的记录（Record）类型——segments 列表里的每个元素是 (0.0, 0.18, Color, '柑橘') 这样的元组，用 seg.$1、seg.$2 访问字段，这是 Dart 较新的语言特性，在 HarmonyOS 定制版 SDK（基于较新 Dart 版本）上同样完整支持。

整页除轮盘外都是纯 Dart 的标准组件，无原生依赖，属于"可直接复用"场景。经 AOT 编译后，扇形轮盘的极坐标三角函数运算、整页滚动都能在鸿蒙设备上保持原生级流畅。

开发核心代码

第一部分：用 Record 元组建模扇形并极坐标绘制。 香调轮盘的每个扇区用一个记录元组描述起止比例、颜色与标签，循环 drawArc 绘制：

final segments = [
  (0.0, 0.18, const Color(0xFFF59E0B), '柑橘'),
  (0.18, 0.42, const Color(0xFFEC4899), '花香'),
  (0.42, 0.62, const Color(0xFF8B4513), '木质'),
  // ...东方、馥奇、皮革
];
for (final seg in segments) {
  final sa = -math.pi / 2 + seg.$1 * 2 * math.pi; // 起始角
  final sw = (seg.$2 - seg.$1) * 2 * math.pi;      // 扫过角度
  canvas.drawArc(Rect.fromCircle(center: Offset(cx, cy), radius: r),
      sa, sw, true, Paint()..color = seg.$3.withValues(alpha: 0.12));
}

这里把每个香调的占比用 (起始比例, 结束比例) 表达，再乘以 2π 换算成弧度。-math.pi / 2 让起点从正上方（12 点钟方向）开始，符合直觉。drawArc 的第四个参数 true 表示绘制扇形（连到圆心），构成饼图式的香调轮盘。Record 元组让数据声明极其紧凑。

第二部分：极坐标定位扇区标签。 在每个扇区的中间角度、半径 60% 处绘制香调名称，用三角函数把极坐标转为屏幕坐标：

final ma = sa + sw / 2;  // 扇区中线角度
final tp = TextPainter(
  text: TextSpan(text: seg.$4, style: TextStyle(color: seg.$3, fontSize: 9)),
  textDirection: TextDirection.ltr,
)..layout();
tp.paint(canvas, Offset(
  cx + (r * 0.6) * math.cos(ma) - tp.width / 2,
  cy + (r * 0.6) * math.sin(ma) - tp.height / 2,
));

把标签放在扇区中线、半径 60% 的位置，用 cos/sin 把"角度 + 半径"的极坐标转换为画布上的 (x, y)。再减去文本自身宽高的一半实现居中——这是在圆周上均匀摆放标签的通用公式，雷达图、环形菜单都用得到。

第三部分：图例无状态组件的抽取。 把"色点 + 文字"的图例抽成独立 StatelessWidget，在轮盘下方复用：

class _WheelLegend extends StatelessWidget {
  final Color color;
  final String label;
  const _WheelLegend({required this.color, required this.label});
  @override
  Widget build(BuildContext context) => Row(mainAxisSize: MainAxisSize.min, children: [
    Container(width: 8, height: 8, decoration: BoxDecoration(
        shape: BoxShape.circle, color: color)),
    const SizedBox(width: 4),
    Text(label),
  ]);
}
// 使用：const _WheelLegend(color: Color(0xFFF59E0B), label: '柑橘')

图例是结构固定、输入不变的小部件，抽成 const 构造的 StatelessWidget 后，既能在多处复用，又因为输入恒定而被框架在重建时跳过，是性能与可读性的双赢。

心得

做这个香水工坊页面，最大的技术收获是对极坐标绘制的深入理解。香调轮盘本质上是个饼图，而饼图的每一块都要用"角度"来定位——这就需要把"占比"换算成"弧度"，再用三角函数把"角度 + 半径"还原成屏幕上的像素坐标。我在写的时候特别注意了起始角的处理：默认 drawArc 的 0 弧度在 3 点钟方向，但人们看饼图习惯从 12 点钟开始，所以我统一加了 -math.pi / 2 把起点旋转到正上方。绘制扇区标签时，cx + r * cos(angle)、cy + r * sin(angle) 这组公式我反复用到，它的本质就是极坐标到直角坐标的转换。掌握了这套换算，无论是饼图、雷达图、环形进度还是圆形菜单，都能信手拈来。这是数据可视化自绘的核心数学功底。

第二个让我印象深刻的是 Dart 记录（Record）类型的使用。香调扇区的数据我用了 (0.0, 0.18, Color, '柑橘') 这样的元组，访问时用 seg.$1、seg.$2。相比定义一个完整的类或用 Map，Record 在这种"临时的、字段含义明确的、只在局部使用的"数据结构上极其轻量——不用写类定义，也不用担心 Map 取值时的类型转换和拼写错误。这是 Dart 3 引入的现代特性，而 HarmonyOS 定制版 SDK 基于较新的 Dart 版本，完整支持这些语法。这件事也提醒我，跨端开发并不意味着要牺牲语言的新特性，鸿蒙版 Flutter 在语言层面与官方保持同步，可以放心使用 Record、模式匹配等现代 Dart 能力。

第三个体会是关于"专业可视化服务于普通用户"的设计理念。香调金字塔、香调轮盘这些概念，对香水爱好者是常识，对普通用户却很陌生。我用直观的扇形比例、对应香调的语义化颜色（柑橘用橙、花香用粉、木质用棕），把专业知识"翻译"成一眼可懂的图形。收藏卡片里用香水瓶剪影的渐变色暗示香水的色泽，用前中后调的分层展示还原香调金字塔的结构。这种"把专业体系可视化"的能力，是生活方式类应用打动用户的关键——它让用户感觉自己在使用一个懂行的工具，而非简单的清单。技术在这里成了连接专业与大众的桥梁。

总结

这个香水香调分析页面完整呈现了 Flutter 在 HarmonyOS 7.0 上构建生活方式可视化型页面的标准做法：用 CustomPaint 配合极坐标三角函数自绘香调扇形轮盘，用 Dart 3 的 Record 元组紧凑地建模扇区数据，用极坐标公式在圆周上精确摆放标签，并把图例这类固定小部件抽取为 const 无状态组件以兼顾复用与性能。整个页面把"专业知识可视化"这件事处理得既美观又高效——前者依赖极坐标绘制的数学功底，后者依赖对 Dart 现代特性与组件抽象的合理运用。这种范式对香水、咖啡、茶、葡萄酒等各类需要"风味/香调可视化"的生活方式应用都有很强的复用价值。

从跨端落地的角度看，本页面是"纯 Dart、零适配"的典范。香调轮盘的自绘、收藏卡片、搭配推荐全部使用 Flutter 内置的 Canvas API 与标准组件，不依赖任何平台原生能力，因此切换到 HarmonyOS 提供的定制版 SDK 后即可在鸿蒙设备上直接复用，与 Android、iOS 共享同一套代码。尤其值得强调的是，鸿蒙版 Flutter 在 Dart 语言层面与官方保持同步，Record、模式匹配等现代特性都可放心使用，开发者无需为跨端而退回到旧语法。如果进一步把"扇形轮盘""雷达图"这类极坐标可视化组件抽象为接收数据参数的通用 CustomPainter，就能在多个生活方式类页面之间反复复用，把一次性的绘制投入沉淀为长期的技术资产。这正是 Flutter × HarmonyOS 组合在生活方式垂直领域值得深耕的工程价值所在。
