一、引言

仪表盘（Gauge）是数据可视化中最具视觉冲击力的组件之一。从汽车仪表盘的速度表到服务器监控面板的 CPU 用量，从智能手表的步数环到工业控制台的温度计——仪表盘将抽象的数值转化为直观的圆弧视觉，让用户一眼识别"当前状态"。

在 HarmonyOS NEXT 之前，开发者要绘制一个圆弧仪表盘，通常需要 Canvas API 手动绘制弧线、刻度、指针，代码动辄上百行。而 ArkUI 在 API 11 中新增了 Gauge 组件，将仪表盘的所有视觉逻辑封装为一个声明式组件：设置数值范围、圆弧角度、线条宽度，就能获得一个完整的仪表盘——无需 Canvas 知识，无需手工数学计算。

本文通过一个设备性能监控面板 Demo 深入讲解 Gauge 组件的核心用法：如何设置量程和圆弧角度？如何用 setInterval 驱动实时数据刷新？如何实现温度预警的视觉反馈？以及如何将多个 Gauge 组合成一个完整的监控看板。

阅读完本文，你将能够：

使用 Gauge 组件替代手工绘制的仪表盘
用 value / min / max 控制量程范围
用 startAngle / endAngle 自定义圆弧角度
用 strokeWidth 调整仪表盘线条粗细
将 Gauge 融入实时数据监控场景

二、Gauge 组件 API 总览

2.1 构造函数参数

Gauge({ value: 65, min: 0, max: 100 })

参数	类型	说明
`value`	`number`	当前指针/填充值，必须在 `min` 到 `max` 之间
`min`	`number`	量程最小值，默认为 0
`max`	`number`	量程最大值，默认为 100

这三个参数定义了一个 Gauge 的完整量程。value / (max - min) 决定了填充弧线的长度比例。例如 value=65, min=0, max=100 表示仪表盘填充了 65% 的弧线。

当 value 小于 min 时，仪表盘显示为 0% 填充；当 value 大于 max 时，仪表盘显示为 100% 填充——组件会自动裁剪越界值。

2.2 属性方法

startAngle(angle: number)

设置仪表盘弧线的起始角度，单位为度，默认为 240：

Gauge({ value: 65, min: 0, max: 100 })
  .startAngle(210)  // 从 210°（7 点钟方向）开始

角度以 3 点钟方向为 0°，顺时针增加。startAngle(210) 表示弧线从大约 7 点钟方向（左下）开始。常见的设置：

210：左下角开始，适合仪表盘风格
225：左下方更靠下，弧线更短
180：正左方开始，对称感强

endAngle(angle: number)

设置仪表盘弧线的终止角度：

.endAngle(150)  // 结束于 150°（5 点钟方向）

startAngle(210) 配合 endAngle(150) 形成一个 300° 左右的大弧——这正好占据了圆环的大部分，留下正下方一个 60° 的缺口。这个缺口是仪表盘的"底部"，也是放标签文字的理想位置。

角度组合的视觉效果：

startAngle	endAngle	弧线范围	视觉感觉
210	150	~300°	大半圆弧，经典仪表盘
225	135	~270°	标准仪表盘，对称
180	180	~360°	完整圆环（几乎闭合）

strokeWidth(value: Length)

设置仪表盘弧线的线条粗细：

.strokeWidth(14)  // 14vp 的弧线宽度

strokeWidth 决定了仪表盘的视觉重量。对于 120×120vp 的 Gauge：

strokeWidth(8-10)：细环，精致但不醒目
strokeWidth(12-16)：中等环，适合大多数场景
strokeWidth(18-24)：粗环，非常醒目但可能显得笨重

width / height

通过通用属性控制 Gauge 的整体尺寸：

Gauge({ value: 65, min: 0, max: 100 })
  .width(120)
  .height(120)

Gauge 应在正方形区域内渲染，否则弧线会被拉伸变形。对于监控面板中的仪表盘，推荐尺寸为 100-160vp。

2.3 Gauge 与 Progress(Ring) 的区别

Gauge 和 Progress 的 Ring 类型都展示圆弧进度，但有几个关键区别：

特性	Gauge	Progress(Ring)
圆弧角度	可自定义 startAngle/endAngle	固定从 12 点钟顺时针 360°
默认形状	大半圆弧（底部有缺口）	完整圆环
视觉风格	仪表盘风格（粗弧 + 缺口 + 可配指针）	进度环风格（细环）
适用场景	实时读数、仪表盘、监控	任务进度、完成率
最小值	可自定义（如 0-120）	自动从 0 开始

选择 Gauge 还是 Progress(Ring) 取决于你要传达的信息类型：

Gauge：值有"范围"概念（温度 0-120°C、转速 0-8000 RPM）→ 模拟仪表
Progress(Ring)：值有"完成"概念（任务完成 85%、存储用掉 62%）→ 进度指示

三、Demo 设计：设备性能监控面板

3.1 功能概述

Demo 模拟一个设备性能监控面板，展示 4 个系统指标，每个指标对应一个 Gauge 仪表盘：

指标	量程	初始值	颜色	语义
CPU 使用率	0-100	42	#1677FF 蓝	计算资源
内存占用	0-100	58	#52C41A 绿	存储资源
磁盘使用	0-100	35	#FF9800 橙	持久化资源
温度监测	0-120	62	#FF5722 红	物理环境

4 个 Gauge 以 2×2 网格排列，每行两个。点击"开始监控"按钮后，setInterval 每 1.5 秒随机波动一次，模拟实时数据采集。当温度超过 90°C 时，温度仪表盘边框变红闪烁，产生视觉预警。

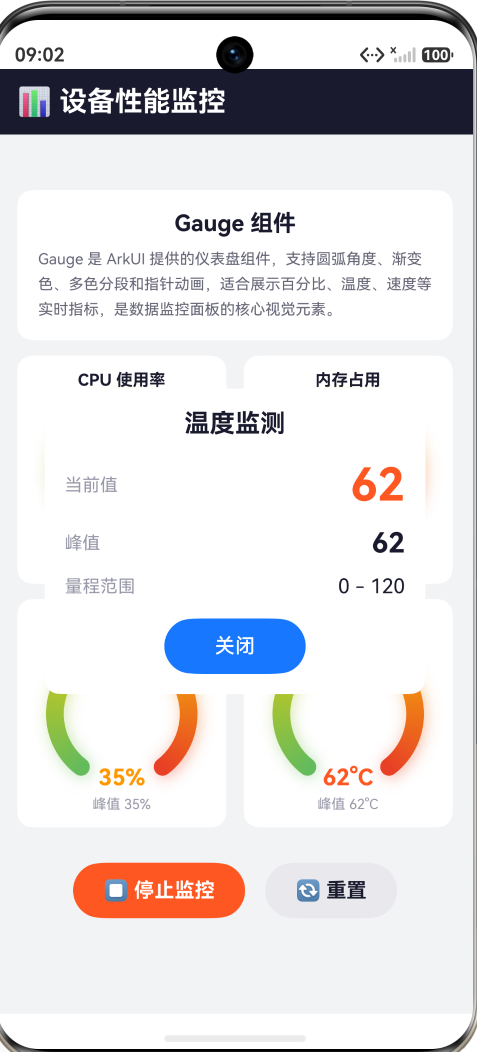

点击任一仪表盘弹出详情窗口，显示当前值、峰值和量程范围。

3.2 数据状态与峰值追踪

@State cpuValue: number = 42;
@State cpuPeak: number = 42;
// ... 其他指标类似
@State isMonitoring: boolean = false;
@State tempWarning: boolean = false;

每个指标有两个值：value（当前值）和 peak（历史峰值）。峰值追踪是监控面板的常用功能——用户不仅想知道"现在是多少"，还想知道"最严重时到了多少"：

// 在监控循环中
let v = this.cpuValue + Math.floor(Math.random() * 17 - 8);
this.cpuValue = Math.max(0, Math.min(100, v));
if (this.cpuValue > this.cpuPeak) {
  this.cpuPeak = this.cpuValue;  // 更新峰值
}

这里使用 Math.random() * 17 - 8 生成 -8 到 +8 的随机波动，不同指标使用不同的波动幅度——CPU 波动最大（±8），磁盘波动最小（±3），模拟真实场景中不同指标的稳定程度。

3.3 实时监控与定时器驱动

toggleMonitor(): void {
  if (this.isMonitoring) {
    this.stopAllTimers();
    this.isMonitoring = false;
    return;
  }
  this.isMonitoring = true;
  this.monitorTimer = setInterval(() => {
    // 4 个指标的波动逻辑...
    // 温度预警检测...
  }, 1500);
}

1500ms 的间隔意味着每秒约 0.67 次更新，这对于监控面板是一个合适的频率——太快会闪烁（且不符合真实采集频率），太慢会让用户觉得数据"停滞"。在实际项目中，监控面板的刷新频率通常在 1-5 秒之间，取决于数据来源的性能。

定时器 ID 存储在 monitorTimer 中，初始值 -1 作为"无活动定时器"的哨兵。aboutToDisappear 中统一清理所有定时器，避免内存泄漏。

3.4 温度预警机制

温度监测是 4 个指标中唯一有"预警"逻辑的——当温度超过 90°C 时触发视觉警报：

if (this.tempValue > 90 && !this.tempWarning) {
  this.tempWarning = true;
  this.flashTimer = setInterval(() => {
    this.tempWarning = !this.tempWarning;
  }, 500);
} else if (this.tempValue <= 90 && this.tempWarning) {
  this.tempWarning = false;
  if (this.flashTimer !== -1) {
    clearInterval(this.flashTimer);
    this.flashTimer = -1;
  }
}

闪烁效果通过一个独立的 500ms 定时器翻转 tempWarning 布尔值实现。在视图中，tempWarning 控制两件事：

颜色切换：温度 Gauge 的文字颜色在红色（#FF1744）和橙红色（#FF5722）之间交替
阴影闪烁：通过 .shadow() 属性添加/移除红色光晕：

.shadow(this.tempWarning && label === '温度监测'
  ? { radius: 8, color: '#FF174444' }
  : { radius: 0, color: '#00000000' })

这里有一个关键逻辑：闪动仅在 tempValue > 90 时启动一次（条件 !this.tempWarning），避免在每次更新时重复创建定时器。当温度回落到 90 以下时，清理闪烁定时器并恢复 tempWarning = false。

3.5 详情弹窗

点击任一 Gauge 卡片显示详情窗口，包含当前值、峰值和量程范围：

showGaugeDetail(label: string, value: number, peak: number, min: number,
                max: number, color: string): void {
  this.selectedLabel = label;
  this.selectedValue = value;
  this.selectedPeak = peak;
  this.selectedMin = min;
  this.selectedMax = max;
  this.selectedColor = color;
  this.showDetail = true;
}

弹窗使用 Stack 实现——半透明遮罩层 + 白色内容卡片居中显示。这种自建弹窗方式比系统 AlertDialog 更灵活——可以自定义任何布局，不受系统弹窗的按钮数量限制。

详情展示的 6 个参数由 Gauge 卡片通过闭包传入——这是 onClick 回调与 @Builder 配合的典型模式。由于 ArkTS 的 @Builder 不支持复杂参数传递，在 gaugeCard 的 onClick 中调用组件方法是最自然的方式。

3.6 页面结构

┌──────────────────────────────────────────┐
│ 📊 设备性能监控（深色标题栏）              │
├──────────────────────────────────────────┤
│ 📘 Gauge 组件说明卡片                     │
├──────────────────────────────────────────┤
│ ┌─────────────────┐┌──────────────────┐ │
│ │   CPU 使用率     ││   内存占用        │ │
│ │   ┌─────────┐   ││   ┌─────────┐   │ │
│ │  │  圆弧仪表  │  ││  │  圆弧仪表  │  │ │
│ │  │    42%    │  ││  │    58%    │  │ │
│ │   └─────────┘   ││   └─────────┘   │ │
│ │   峰值 42%       ││   峰值 58%       │ │
│ └─────────────────┘└──────────────────┘ │
│ ┌─────────────────┐┌──────────────────┐ │
│ │   磁盘使用       ││   温度监测        │ │
│ │   ┌─────────┐   ││   ┌─────────┐   │ │
│ │  │  圆弧仪表  │  ││  │  圆弧仪表  │  │ │
│ │  │    35%    │  ││  │   62°C    │  │ │
│ │   └─────────┘   ││   └─────────┘   │ │ ← 温度高时红闪
│ │   峰值 35%       ││   峰值 62°C      │ │
│ └─────────────────┘└──────────────────┘ │
├──────────────────────────────────────────┤
│   [▶ 开始监控]      [🔄 重置]            │
└──────────────────────────────────────────┘

布局由 Scroll 内嵌 Column 组成，4 个 Gauge 卡片通过两个 Row 垂直排列成 2×2 网格。每个卡片宽度 48%（通过 justifyContent: SpaceBetween 分配间距），形成整齐的两列布局。

卡片使用白色背景 + 圆角 + 阴影，与浅灰色页面背景（#F2F3F5）形成分层感。Gauge 组件的值文字（如 42%）使用与指标语义对应的颜色——蓝色（CPU）、绿色（内存）、橙色（磁盘）、红色（温度）。

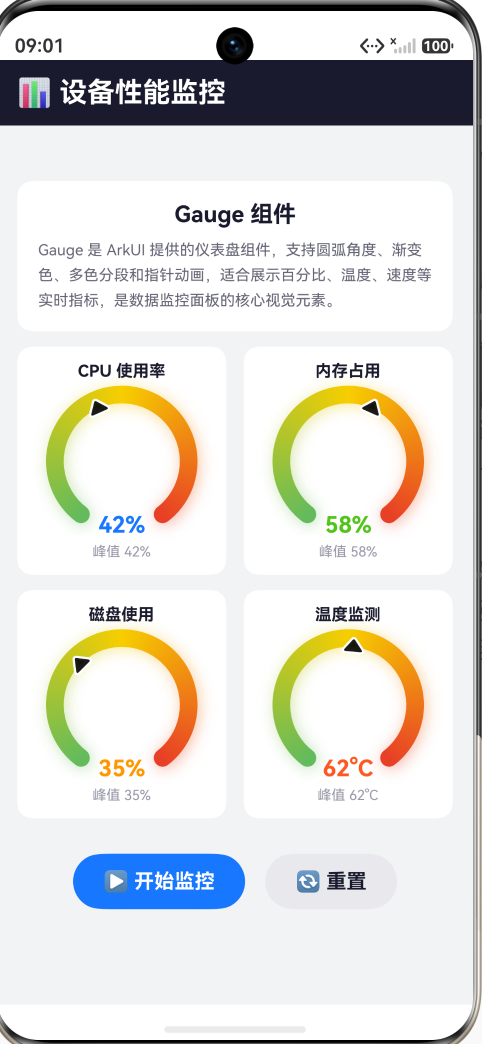

在这里插入图片描述

四、Gauge 组件的最佳实践

4.1 量程设计

量程（min 和 max）的设计应遵循"语义优先"原则：

百分比类指标（CPU、内存、磁盘）：min=0, max=100。这是最自然的量程——100 就是"满"。
物理量指标（温度、速度、电压）：min 和 max 应设置为"有意义的范围"。例如温度 min=0, max=120——0°C 是水结冰的参考点，120°C 是大多数电子设备的极限温度。不要设为 max=500，因为超出有意义范围的刻度是浪费的视觉效果。
不对称量程：例如 CPU 温度可以设为 min=30（室温）和 max=100（降频阈值），而不是从 0 开始。这样可以更精细地展示"有意义区间"内的变化。

4.2 角度设计

startAngle 和 endAngle 决定了仪表盘的视觉"开口"，不同的角度组合传达不同的心理感受：

210° - 150°（~300° 弧）：经典仪表盘，弧线从 7 点钟到 5 点钟。底部有一个自然的缺口，适合放数值标签。这是大多数场景的首选。
225° - 135°（~270° 弧）：更紧凑的仪表盘，视觉中心感更强。适合小尺寸（80×80vp 或更小）。
240° - 120°（~240° 弧）：非常紧凑，适合超小尺寸（60×60vp）。

弧线范围不要小于 180°，否则 Gauge 看起来不像是"圆盘"而像是"半圆弧"——失去了仪表盘的模拟感。

4.3 颜色策略

Gauge 没有 color 属性——它的填充色使用默认主题色。但可以通过以下几种方式影响视觉效果：

外层的文字颜色：在 Gauge 上方/下方显示数值时使用与指标语义对应的颜色（蓝=正常、橙=警告、红=危险）
背景色对比：Gauge 卡片使用白色背景，让深色弧线更加突出
阴影：预警场景使用彩色阴影（如红色光晕）增强视觉张力

颜色应与指标的"重要性"层级对应：

一级指标（CPU、温度）：使用蓝色和红/橙色 → 最需关注
二级指标（内存、磁盘）：使用绿色和橙色 → 常态关注

不要用黄色做 Gauge 数值的颜色——黄色在浅色背景上对比度不足，难以阅读。

4.4 尺寸与布局

Gauge 的尺寸由 width 和 height 决定，应在正方形区域内渲染：

屏幕布局	推荐 Gauge 尺寸	理由
单列（1 个大仪表盘）	160-200vp	视觉焦点，需要大尺寸
双列（2×2 网格）	100-140vp	平衡信息密度和可读性
三列（3 个指标）	80-100vp	信息密度高，适合次级指标

本 Demo 使用 120×120vp（双列布局），在 360vp 宽度的手机屏幕上，每列约 48% 宽度（约 173vp），Gauge 的 120vp 在卡片中有足够的留白。

4.5 数据更新频率

实时监控的核心矛盾是：更新太快 → 闪烁且消耗性能；更新太慢 → 数据失去"实时"感。推荐的更新频率：

场景	更新间隔	理由
系统性能监控	1-3 秒	系统指标波动频繁，1-3 秒能感知变化
环境传感器（温度/湿度）	3-5 秒	环境变化缓慢，无需高频
网络流量	1-2 秒	网络波动需要较快响应
模拟/演示	1.5-2 秒	既不闪烁又能展示动态效果

本 Demo 使用 1500ms（1.5 秒），在 4 个指标同时波动时，每个指标有足够的时间展示变化，用户不会觉得"变化太快来不及看"。

五、完整代码结构

GaugePage (~230 行)
├── 状态变量
│   ├── cpuValue/cpuPeak — CPU 使用率 + 峰值
│   ├── memValue/memPeak — 内存占用 + 峰值
│   ├── diskValue/diskPeak — 磁盘使用 + 峰值
│   ├── tempValue/tempPeak — 温度 + 峰值
│   ├── isMonitoring — 是否正在监控
│   └── tempWarning — 温度预警闪烁
├── 生命周期
│   └── aboutToDisappear() → stopAllTimers()
├── 业务逻辑
│   ├── toggleMonitor() — 开始/停止实时监控
│   ├── resetAll() — 清空所有数据
│   ├── showGaugeDetail() — 打开详情弹窗
│   └── stopAllTimers() — 清理所有定时器
├── 视图
│   ├── 标题栏 — 📊 设备性能监控
│   ├── 说明卡片 — Gauge 组件介绍
│   ├── Row 1: CPU Gauge + 内存 Gauge
│   ├── Row 2: 磁盘 Gauge + 温度 Gauge
│   ├── 控制按钮行: 开始/停止 + 重置
│   └── 详情弹窗（Stack 叠加）
└── @Builder gaugeCard() — 可复用的 Gauge 卡片
    ├── Gauge 组件（startAngle:210 / endAngle:150 / strokeWidth:14）
    ├── 当前值文字
    ├── 峰值文字
    └── onClick → showGaugeDetail()

六、总结

本文通过一个设备性能监控面板 Demo 深入讲解了 HarmonyOS NEXT 中的 Gauge 仪表盘组件。Gauge 将传统的手工 Canvas 圆弧绘制逻辑封装为声明式组件，通过 value/min/max 控制量程，通过 startAngle/endAngle 自定义圆弧角度，通过 strokeWidth 调整线条粗细。

核心要点回顾：

Gauge 的量程设计：min 和 max 决定了仪表盘的数值范围。百分比类指标用 0-100，物理量指标用有意义的范围（如温度 0-120）。量程设计直接影响仪表盘的"读数密度"。
圆弧角度控制：startAngle 和 endAngle 决定了仪表盘的开口位置和弧线长度。210°-150° 形成约 300° 的经典仪表盘弧线——角度组合是 Gauge 区别于 Progress(Ring) 的核心特性。
Gauge vs Progress(Ring)：Gauge 是为"模拟读数"设计的——有角度、有范围、有缺口。Progress(Ring) 是为"完成比例"设计的——360° 完整圆环，从 0 到 100%。选择哪个取决于你要传达"读数感"还是"完成感"。
实时数据监控：setInterval 驱动数据波动，每个指标有独立的波动幅度（CPU ±8、磁盘 ±3）。峰值追踪（peak）记录了"最严重的时刻"，这在真实监控中是一个重要信息维度。
预警机制：温度超过阈值时触发视觉预警——文字颜色在红色/橙红之间闪烁 + 卡片阴影添加红色光晕。闪烁通过独立的 setInterval（500ms）翻转布尔值实现，阈值检测避免重复创建定时器。
定时器管理：所有定时器 ID 用 -1 哨兵标记"无活动"状态，aboutToDisappear 中统一清理。这是 ArkUI 定时器的标准管理模式——组件销毁时定时器必须清理，否则导致无效更新和内存泄漏。

Gauge 组件是 HarmonyOS NEXT 面向物联网和数据可视化场景的重要工具。在智能家居、工业控制、设备管理、健康监测等应用中，仪表盘是最自然的数值展示方式——Gauge 让开发者从 Canvas 数学计算中解放出来，专注于"展示什么数据"而非"怎么画弧线"。这正是 ArkUI 声明式组件体系的核心价值——用组件替代手工，用声明替代计算。

七、扩展思考

Gauge 组件当前的功能已经覆盖了仪表盘的核心需求，但在实际项目中，你可能还会遇到以下进阶场景：

多色分段：仪表盘不同区段使用不同颜色——例如 0-60% 绿色，60-80% 黄色，80-100% 红色。这需要 colors 属性（或类似的多色分段 API），但目前该 API 在不同 ArkUI 版本中表现不一致。在 colors 稳定之前，可以用多个不同颜色的 Gauge 叠放或在外层用彩色文字/标签区别区段。

指针动画：数值变化时指针平滑移动而非跳变。可以通过 animateTo 包裹 value 的变化来实现过渡动画——但需要注意的是，animateTo 对 number 类型属性生效的前提是组件在动画过程中持续重绘。

自定义指针：将默认的实心弧线末端替换为圆形指针或箭头。这需要更底层的 Canvas 自定义——Gauge 的默认样式足以满足大多数场景，而极端定制需求可能需要完全自绘。

多仪表盘联动：例如"当 CPU 超过 90% 时自动展开温度仪表盘"。这在智能家居/物联网场景中很常见——不同指标之间存在因果关系。实现方式是在单个 setInterval 循环中检查多个指标的关联逻辑，这与 Gauge 组件本身无关，而是业务层的编排。

这些扩展场景说明：Gauge 是一个"核心足够好"的基础组件——它解决了 80% 的仪表盘需求，对于剩下的 20%，可以基于 Gauge 定制或使用 Canvas 自绘。理解 Gauge 的核心机制（量程、角度、宽度）是处理所有仪表盘需求的基础。
