鸿蒙Flutter花粉监测页面开发：半圆仪表盘与症状追踪

前言

健康监测类应用对数据可视化有一个特殊的要求：不仅要呈现当前数值，还要在一眼之内传达"这个数值意味着什么"。对于花粉浓度——342粒/m³这个数字本身对用户毫无意义，但如果说"中等风险，建议佩戴口罩"、并用橙色半圆仪表盘和指针指向中高风险区域，用户的理解速度会提升一个数量级。这就是半圆仪表盘的设计价值：它将0-800粒/m³的连续数值域映射为5段彩色弧线（绿→黄绿→黄→橙→红），指针的位置=风险级别的可视化。本文基于PollenPage的完整代码，在HarmonyOS 7.0平台上介绍如何使用Flutter的drawArc构建分段半圆仪表盘和5级圆点症状追踪系统。

背景

花粉浓度的健康意义是分段阈值式的——50粒以下安全（绿色）、50-100粒轻微（黄绿）、100-200粒中等（黄色）、200-500粒较高（橙色）、500粒以上危险（红色）。这种分段特征天然适合用圆弧仪表的分区弧线呈现——每段弧占据对应浓度范围的角度区间。此外，花粉过敏症患者的日常症状（打喷嚏、流鼻涕、眼痒、咳嗽）需要追踪每日变化趋势——“今天比昨天更严重了还是好转了”，这适合用圆点计数+趋势箭头来表示。同时，不同类型的植物花粉（松/柏/杨/豚草/蒿草）浓度差异需要通过横向卡片列表逐一展示。

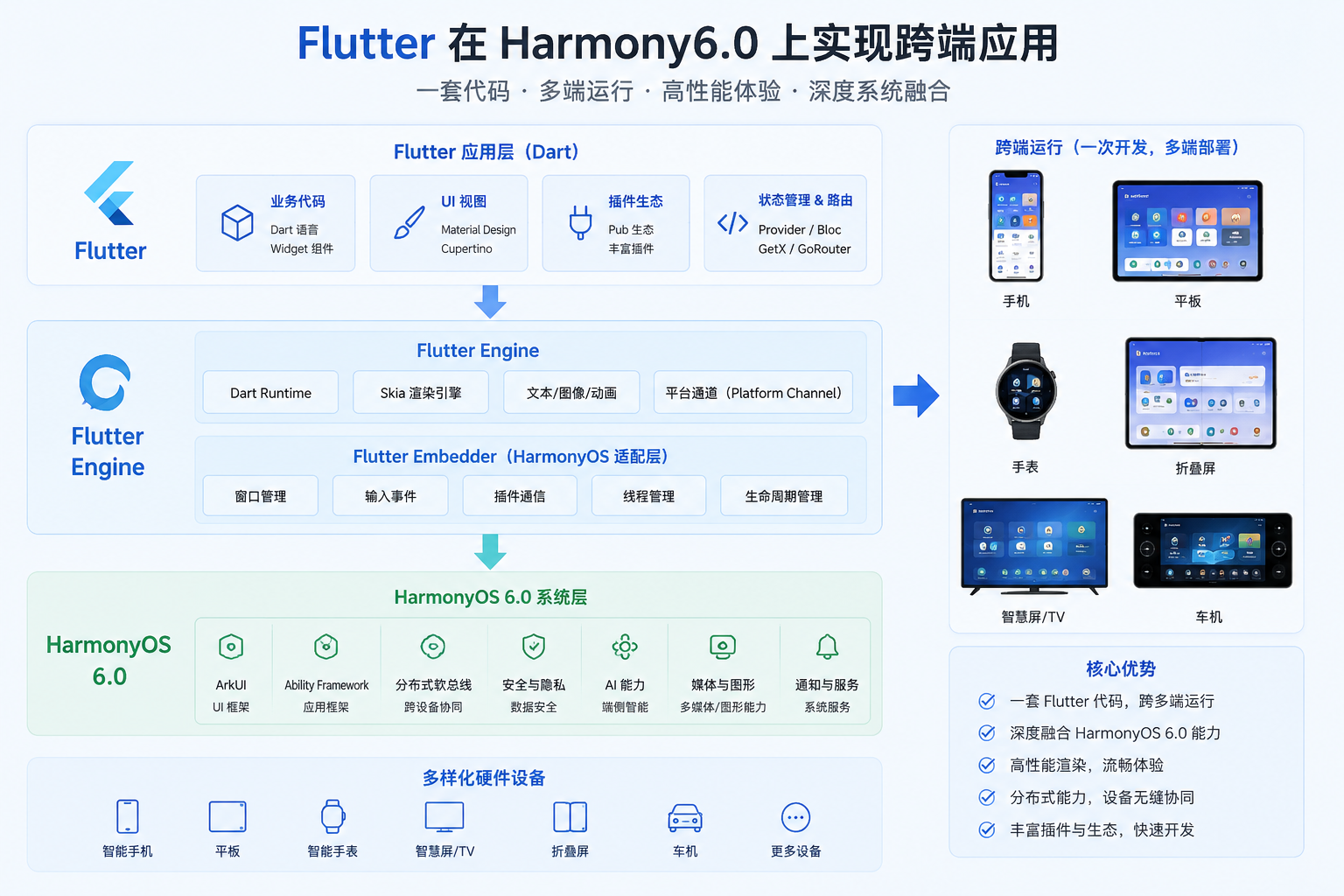

Flutter × Harmony7.0 跨端开发介绍

PollenPage在鸿蒙平台上通过_PollenGaugePainter的CustomPainter实现半圆仪表盘渲染。Framework层管理花粉浓度_currentLevel（342粒/m³）和_riskLevel（“中等风险”）两个状态，以及花粉类型列表和症状记录的const数据。Engine层的Skia引擎执行drawArc的5段分区绘制（20%透明度填充分区+完整透明度当前值弧线）+指针的drawLine+drawCircle绘制。Embedder层处理触摸事件。

AOT编译使得drawArc的5次分区调用（每次涉及startAngle和sweepAngle的浮点计算）、指针的cos/sin角度计算和drawLine操作以原生机器码执行。_PollenGaugePainter的shouldRepaint仅在level或color变化时返回true——浓度值不变时仪表盘不重绘，极大的减少了不必要的Canvas操作。_levelColor方法根据浓度值通过if-else链返回对应颜色（<50绿、<100黄绿、<200黄、<500橙、≥500红）。

开发核心代码

第一部分：5段分区半圆仪表盘的drawArc绘制

_PollenGaugePainter的paint方法构建了一个基于180度圆弧（startAngle=π, sweepAngle=π）的半圆仪表盘。背景弧使用16px宽度浅灰色（0xFFF3F4F6）描边+StrokeCap.round，为整个仪表盘提供基础轮廓。5段彩色分区——绿(0-12.5%)、黄绿(12.5-25%)、黄(25-50%)、橙(50-75%)、红(75-100%)——每段通过计算startAngle+seg.$1*sweepAngle和(seg.$2-seg.$1)*sweepAngle精确确定其起始角和扫描角，用20%透明度的对应颜色描边绘制在背景弧之上。

void paint(Canvas canvas, Size size) {
  final cx = size.width/2, cy = size.height, radius = size.width*0.42;
  final startAngle = math.pi, sweepAngle = math.pi;
  canvas.drawArc(Rect.fromCircle(center: Offset(cx,cy), radius: radius),
    startAngle, sweepAngle, false, Paint()..color=Color(0xFFF3F4F6)..style=PaintingStyle.stroke..strokeWidth=16..strokeCap=StrokeCap.round);
  final segments = [(0.0,0.125,Color(0xFF16A34A)),(0.125,0.25,Color(0xFF84CC16)),(0.25,0.5,Color(0xFFF59E0B)),(0.5,0.75,Color(0xFFF97316)),(0.75,1.0,Color(0xFFEF4444))];
  for (final seg in segments) {
    canvas.drawArc(Rect.fromCircle(center: Offset(cx,cy), radius: radius),
      startAngle+seg.$1*sweepAngle, (seg.$2-seg.$1)*sweepAngle, false,
      Paint()..color=seg.$3.withValues(alpha:0.2)..style=PaintingStyle.stroke..strokeWidth=16..strokeCap=StrokeCap.round);
  }
  // 当前值弧线
  final ratio = (level / maxLevel).clamp(0.0, 1.0);
  canvas.drawArc(Rect.fromCircle(center: Offset(cx,cy), radius: radius),
    startAngle, ratio*sweepAngle, false, Paint()..color=color..style=PaintingStyle.stroke..strokeWidth=16..strokeCap=StrokeCap.round);
  // 指针
  final needleAngle = startAngle + ratio * sweepAngle;
  final needleEnd = Offset(cx+(radius-8)*math.cos(needleAngle), cy+(radius-8)*math.sin(needleAngle));
  canvas.drawLine(Offset(cx,cy-8), needleEnd, Paint()..color=Color(0xFF1F2937)..style=PaintingStyle.stroke..strokeWidth=3);
  canvas.drawCircle(Offset(cx,cy-8), 5, Paint()..color=Color(0xFF1F2937));
}

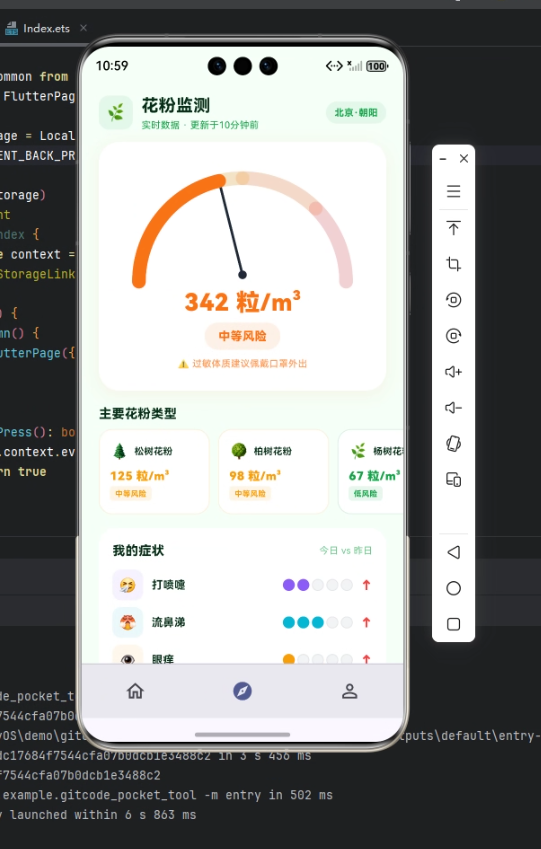

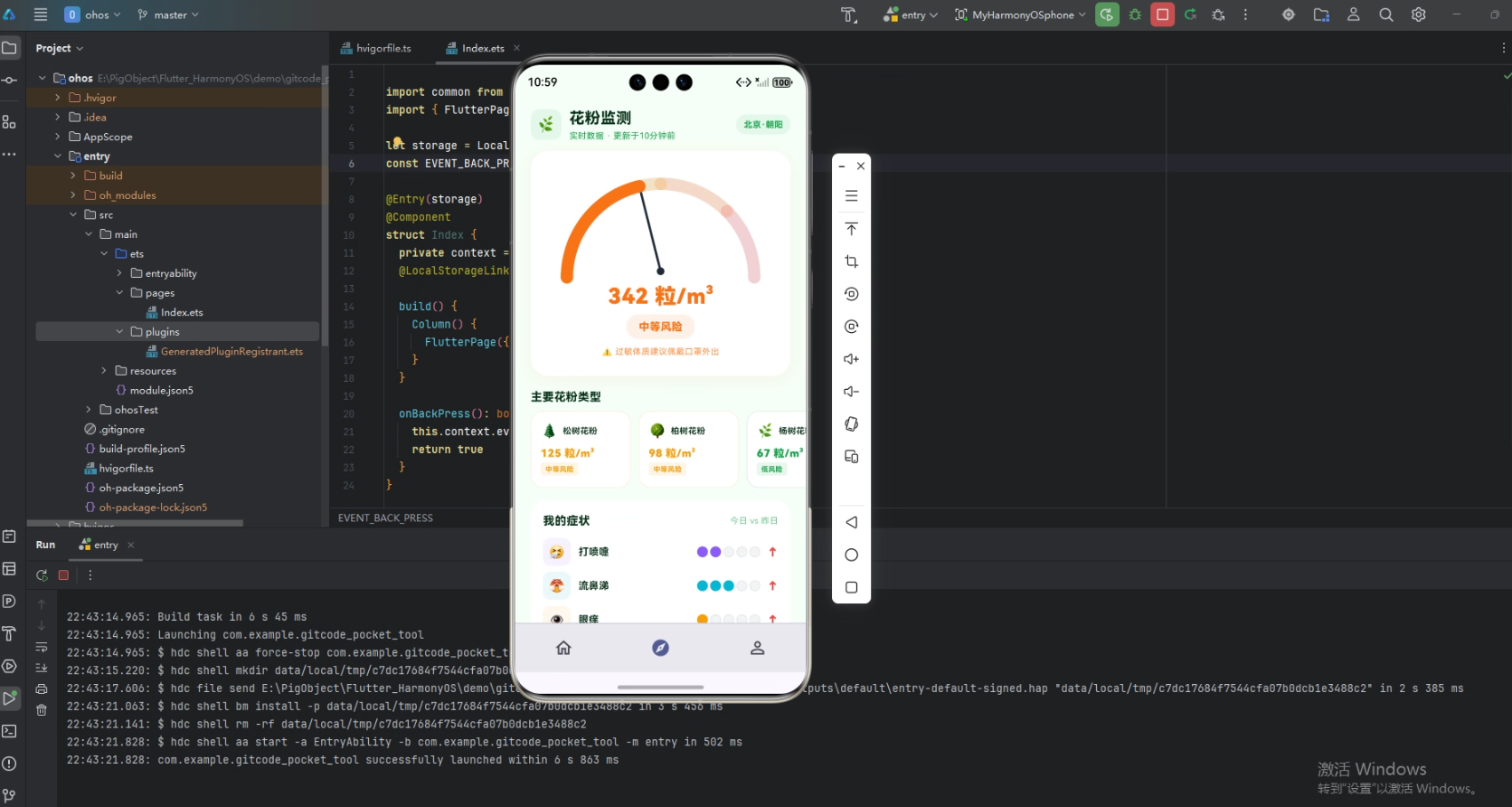

指针从圆心偏上8px的旋转中心出发，通过needleAngle = startAngle + ratio*sweepAngle计算当前浓度的角度位置。cos和sin将角度转换为Canvas坐标，指针终点位于radius-8处（避免超出弧线边界）。旋转中心绘制5px半径黑色实心圆作为指针的固定轴。仪表盘下方展示当前浓度的28sp大数字（颜色与浓度级别对应）、风险等级标签（如"中等风险"）和行动建议文字（如"过敏体质建议佩戴口罩外出"或"适合户外活动"）。

第二部分：5级圆点计数+趋势箭头的症状追踪

症状面板展示4条症状记录（打喷嚏/流鼻涕/眼痒/咳嗽），每条使用Row布局包含：36×36圆角彩色图标+症状名称+5个圆点（填充数=严重程度today值）+趋势箭头。5个圆点通过List.generate(5)生成，每个为14px直径圆形，i<today时填充症状颜色（带同色边框），否则填充浅灰色（0xFFF3F4F6，带灰色边框）。趋势箭头通过today与yesterday的比较决定——today>yesterday显示红色↑（加重）、today<yesterday显示绿色↓（缓解）、相等显示灰色→（持平）。

...List.generate(5, (i) {
  return Container(margin: const EdgeInsets.only(right: 3), width: 14, height: 14,
    decoration: BoxDecoration(shape: BoxShape.circle,
      color: i < today ? color : const Color(0xFFF3F4F6),
      border: Border.all(color: i < today ? color.withValues(alpha: 0.3) : const Color(0xFFE5E7EB))));
}),
SizedBox(width: 6),
Text(trend, style: TextStyle(color: trendColor, fontSize: 14, fontWeight: FontWeight.w900)),

4种症状各有独立颜色编码——打喷嚏紫色（0xFF8B5CF6）、流鼻涕青色（0xFF06B6D4）、眼痒金色（0xFFF59E0B）、咳嗽红色（0xFFEF4444）。症状名称使用13sp深绿（0xFF052E16）粗体，图标区域使用对应颜色的8%透明度背景。今日vs昨日的对比标注在标题行右侧，使用绿色半透明文字。

第三部分：花粉类型横向卡片与浓度级别颜色映射

花粉类型列表使用高度100px的横向滚动ListView.separated，5种花粉（松/柏/杨/豚草/蒿草）以130px宽的卡片展示。每张卡片包含植物emoji图标+名称、浓度数值（如"125粒/m³"）、风险等级标签。卡片的边框颜色和文字颜色与风险等级对应——中等风险使用金色边框（alpha:0.15），低风险使用绿色边框。_levelColor方法将浓度数值分段映射为5种颜色，该方法在三个位置被调用：圆环颜色、大数字颜色和行动建议文字颜色。

Color _levelColor(int level) {
  if (level < 50) return const Color(0xFF16A34A);
  if (level < 100) return const Color(0xFF84CC16);
  if (level < 200) return const Color(0xFFF59E0B);
  if (level < 500) return const Color(0xFFF97316);
  return const Color(0xFFEF4444);
}

仪表盘容器使用白色背景+24px圆角+与浓度颜色同色的微阴影（alpha:0.08, blurRadius:16），在视觉上形成仪表盘"浮起于"页面的效果。整体页面配色以健康绿（_pollenPrimary: 0xFF16A34A）为主调，背景色为极浅绿白（0xFFF5FFF7），标题栏显示"北京·朝阳"位置和"更新于10分钟前"的时效性标注。

心得

drawArc的useCenter参数在花粉仪表盘中被设为false——这是有意为之。当useCenter=false时，drawArc仅绘制弧线段而不连接圆心，这使得分区弧线是"弧线段"而非"扇形饼块"。在仪表盘场景中，弧线段更适合表达"刻度区间"的语义——每条彩色弧线都在同一圆周上，视觉上形成连续的刻度带。如果使用useCenter=true，分区弧会变成从圆心辐射的扇形——这更适合饼图的比例展示，但对于仪表盘的"从左到右逐渐危险"的线性叙事而言会产生视觉干扰。

指针的旋转中心偏移（从圆心偏上8px）是一个微小但关键的设计细节。如果旋转中心在圆心(cy)，指针需要通过radius向弧线方向延伸——但半圆的圆心在Canvas底边（cy=size.height），指针会从仪表盘底端出发，视觉上显得"针太长"。偏上8px使旋转中心更接近弧线的圆心位置——虽然从几何上说不是严格同心，但在120px半径的尺度下8px的偏差几乎不可察觉，而指针长度的缩短使整体比例更协调。

症状追踪系统中的5级圆点计数法是一种"离散量可视化"的经典实现。5个圆点承载了0-5的严重程度（但实际today值仅为0-3），比数字"3次"更直观——用户一眼就能看到"3个实心圆+2个空心圆=症状中等"。趋势箭头使用了up/down/right三种Unicode箭头符号（↑↓→）而非自定义图标，这种Unicode符号方案比引入图标库更轻量，且在任何字体环境下都能正确显示。

在鸿蒙适配方面，PollenPage的Canvas仪表盘绘制完全跨平台一致。_levelColor的if-else链在实际部署中可能需要接入花粉浓度API的动态数据——当前的硬编码342粒/m³仅作为演示值。Platform Channel可用于从鸿蒙原生侧发起HTTP请求获取实时浓度数据并回传Flutter。

总结

本文以PollenPage为完整案例，展示了在HarmonyOS 7.0上使用Flutter构建花粉监测页面的实现方案。核心技术包括：5段drawArc分区+指针的半圆仪表盘渲染、_levelColor的5级if-else阈值颜色映射、5级圆点计数+趋势箭头(↑↓→)的症状追踪系统、以及花粉类型横向滚动卡片的浓度→颜色视觉联动。仪表盘的5段分区弧线和指针通过Canvas自绘实现，所有几何计算基于startAngle/sweepAngle的三角函数映射。

花粉监测页面的设计揭示了健康数据可视化的核心原则：数字本身没有意义，有意义的是数字在"风险级别"坐标轴上的位置。342粒/m³这个数字本身不会促使用户采取行动，"中等风险，橙色指针超过一半"会。这就是数据可视化的底层逻辑——将抽象的数值映射到人类视觉系统能够快速识别的位置/颜色/大小的变化上。半圆仪表盘的弧形刻度天然适配这种"从左到右从安全到危险"的线性叙事，而Flutter的drawArc提供了实现这一叙事的精确几何控制能力。
