鸿蒙原生 ArkTS 布局精讲：Grid 行列间距控制 —— rowsGap / columnsGap 完全指南

---

一、引言

在鸿蒙原生应用开发中，布局是构建用户界面的基石。HarmonyOS NEXT 提供了多种声明式布局容器，其中 Grid（网格布局） 是最强大、最灵活的布局方式之一。它将容器划分为行（Row）和列（Column），子组件按顺序填入网格单元，天然适合相册、商品列表、仪表盘、宫格菜单等场景。

在实际开发中，仅仅将元素排列成网格往往不够——我们还需要精确控制网格单元之间的间距。例如：

• 商品卡片之间需要 12vp 的左右间距和 16vp 的上下间距；
• 照片墙需要紧密排列（间距为 0），但每个照片块本身带内边距；
• 仪表盘指标卡片之间需要更大的垂直间距来分层。

ArkTS 的 Grid 组件为此提供了两个专用 API：rowsGap 和 columnsGap。它们分别控制行与行、列与列之间的间距，互不干扰，可以分别设置不同的值。

本文通过一个完整的交互式示例，深入讲解 rowsGap / columnsGap 的用法、原理和最佳实践。

---

二、Grid 布局基础回顾

2.1 什么是 Grid？

Grid 是 ArkUI 提供的网格布局容器，核心思路是将可用空间划分为**行（rows）和列（columns）**的二维矩阵，子组件 GridItem 按从左到右、从上到下的顺序依次填充到网格单元中。

2.2 核心属性一览

属性	类型	作用	示例
rowsTemplate	string	定义行高模板	'60px 60px 60px' 或 '1fr 2fr 1fr'
columnsTemplate	string	定义列宽模板	'1fr 1fr 1fr' 或 '100px auto 100px'
rowsGap	Length	行与行之间的垂直间距	.rowsGap(16)
columnsGap	Length	列与列之间的水平间距	.columnsGap(12)
editable	boolean	是否允许拖拽调整行列大小	—

rowsTemplate 和 columnsTemplate 决定网格的骨架结构，而 rowsGap 和 columnsGap 控制的是骨架单元之间的缝隙，两者分工明确。

2.3 为什么需要分别控制行列间距？

试想几个真实场景：

• 商品列表：商品卡片之间，左右间距 12vp 就足够，但上下间距可能需要 20vp 以容纳价格、标题两行文字，视觉上需要更多呼吸空间。
• 日历组件：日期格子之间的左右间距通常较小（便于密集排列），但行间距可以稍大以区分周。
• 表单布局：标签和输入框在一行内紧挨，但不同字段之间需要更大的垂直间距。

如果只有一个统一的 gap 属性（如 Flex 布局），上述场景就无法实现。rowsGap 和 columnsGap 的分离设计正是为了满足这种差异化需求。

---

三、rowsGap 和 columnsGap 详解

3.1 基本用法

在 ArkTS 中，rowsGap 和 columnsGap 是 Grid 组件的链式方法，接受 Length 类型参数（单位默认为 vp——虚拟像素）：

Grid() {
  // GridItem 子组件...
}
.rowsTemplate('60px 60px 60px')
.columnsTemplate('1fr 1fr 1fr')
.rowsGap(16)        // ← 行间距 16vp
.columnsGap(12)     // ← 列间距 12vp

3.2 取值类型

写法	含义	示例
纯数字	按 vp 单位	.rowsGap(16) → 16vp
字符串 + px	按物理像素	.rowsGap('16px')
字符串 + vp	按虚拟像素	.rowsGap('16vp')
字符串 + %	按容器尺寸百分比	.rowsGap('2%')
Resource 对象	引用资源文件	.rowsGap($r('app.float.grid_gap'))
0 或 ‘0px’	无间距	紧贴排列

最佳实践：推荐用纯数字或 vp 单位——HarmonyOS 的 vp 会自动适配不同屏幕密度。

3.3 间距计算模型

Grid 的行列间距计算遵循以下公式：

Grid 总高度 = 所有行高之和 + rowsGap × (行数 - 1)
Grid 总宽度 = 所有列宽之和 + columnsGap × (列数 - 1)

示例：一个 3 行 3 列的 Grid，每行高 60px，rowsGap = 16px，则：

• 总高度 = 60 + 16 + 60 + 16 + 60 = 212px
• 如果 columnsGap = 12px，每列宽 100px，则总宽度 = 100 + 12 + 100 + 12 + 100 = 324px

理解这个模型可避免内容截断或留白过多。

---

四、实战演示：交互式间距控制应用

为了让读者直观感受 rowsGap 和 columnsGap 的效果，我们用 ArkTS 构建了一个演示应用，核心思路：

1. 三个对比场景：场景一（等间距）、场景二（行大列小）、场景三（行小列大）；
2. 实时交互调节：每个场景通过 Slider 滑动条动态修改 rowsGap 和 columnsGap；
3. 总览对比：底部将三个配置并排展示，一眼看出差异；
4. 色彩编码：每个网格单元用不同背景色，行列位置一目了然。

4.1 完整代码

/**
 * Grid 布局 —— rowsGap / columnsGap 行列间距控制演示
 *
 * 关键技术点：
 * - rowsGap:     行与行之间的垂直间距
 * - columnsGap:  列与列之间的水平间距
 * - @Builder:    封装可复用的 UI 片段
 * - @State:      绑定滑动条，实时响应
 */

@Entry
@Component
struct Index {
  @State columnsGap1: number = 8   // 场景一：列间距
  @State rowsGap1: number = 8      // 场景一：行间距
  @State columnsGap2: number = 8   // 场景二：列间距（小）
  @State rowsGap2: number = 24     // 场景二：行间距（大）
  @State columnsGap3: number = 24  // 场景三：列间距（大）
  @State rowsGap3: number = 8      // 场景三：行间距（小）

  build() {
    Scroll() {
      Column({ space: 24 }) {
        // 标题区域
        Text('Grid 行列间距控制')
          .fontSize(24)
          .fontWeight(FontWeight.Bold)
          .width('100%')
          .textAlign(TextAlign.Center)
          .margin({ top: 16 })

        Text('rowsGap / columnsGap 可分别控制行与行、列与列的间距')
          .fontSize(14)
          .fontColor('#666666')
          .width('100%')
          .textAlign(TextAlign.Center)
          .margin({ bottom: 8 })

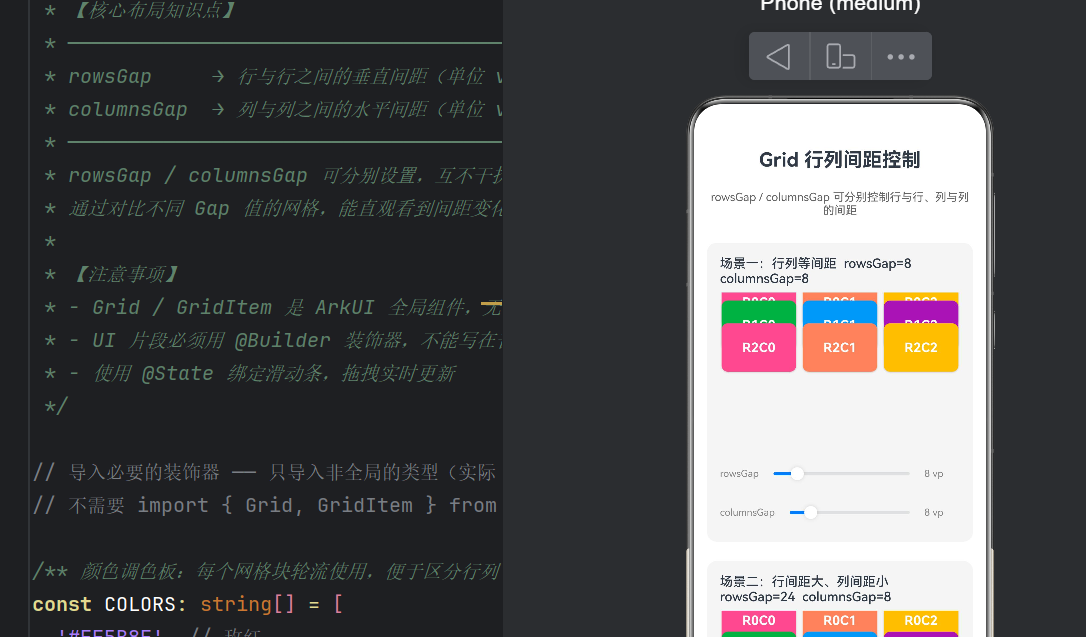

        // ── 场景一：行列等间距 ──
        this.demoSection(
          '场景一：行列等间距  rowsGap=8  columnsGap=8',
          this.rowsGap1,
          this.columnsGap1,
          (r: number, c: number) => { this.rowsGap1 = r; this.columnsGap1 = c },
          196
        )

        // ── 场景二：行间距大、列间距小 ──

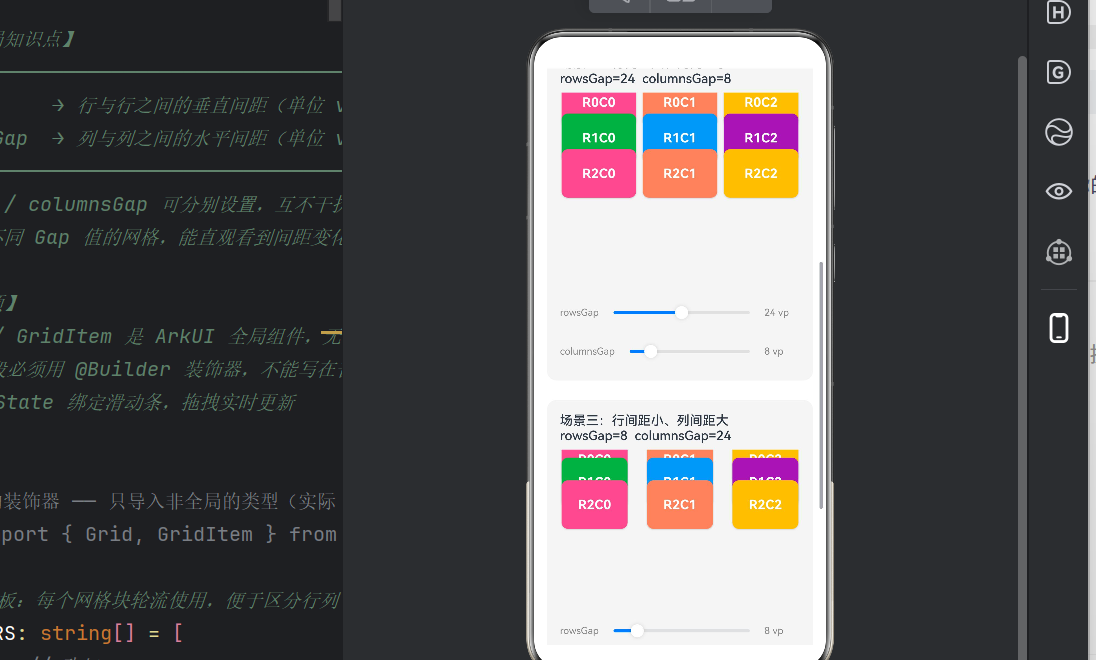

        this.demoSection(
          '场景二：行间距大、列间距小  rowsGap=24  columnsGap=8',
          this.rowsGap2,
          this.columnsGap2,
          (r: number, c: number) => { this.rowsGap2 = r; this.columnsGap2 = c },
          244
        )

        // ── 场景三：行间距小、列间距大 ──
        this.demoSection(
          '场景三：行间距小、列间距大  rowsGap=8  columnsGap=24',
          this.rowsGap3,
          this.columnsGap3,
          (r: number, c: number) => { this.rowsGap3 = r; this.columnsGap3 = c },
          196
        )

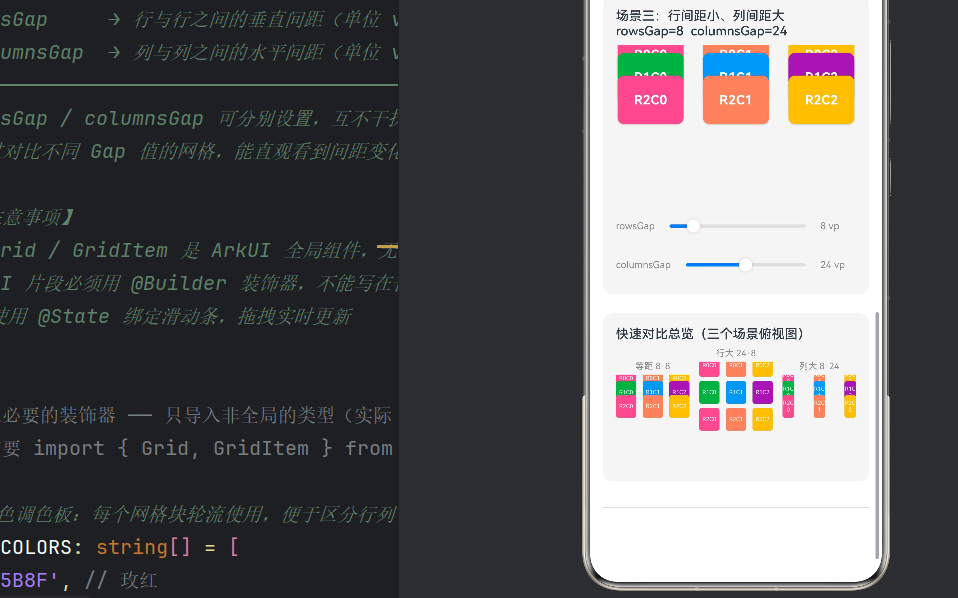

        // ── 底部总览对比 ──
        Column({ space: 8 }) {
          Text('快速对比总览').fontSize(16).fontWeight(FontWeight.Medium)
          Row({ space: 12 }) {
            Column({ space: 4 }) {
              Text('等距 8·8')
              this.buildMiniGrid(8, 8)
            }.layoutWeight(1)
            Column({ space: 4 }) {
              Text('行大 24·8')
              this.buildMiniGrid(24, 8)
            }.layoutWeight(1)
            Column({ space: 4 }) {
              Text('列大 8·24')
              this.buildMiniGrid(8, 24)
            }.layoutWeight(1)
          }.width('100%')
        }
        .padding(16)
        .backgroundColor('#F5F5F5')
        .borderRadius(12)
        .width('100%')
      }
      .padding(16)
    }
    .width('100%')
    .height('100%')
  }

  @Builder
  demoSection(
    title: string,
    rowsGap: number,
    colsGap: number,
    onChange: (r: number, c: number) => void,
    gridHeight: number
  ) {
    Column({ space: 8 }) {
      Text(title).fontSize(16).fontWeight(FontWeight.Medium)

      Grid() {
        ForEach([0, 1, 2], (row: number) => {
          ForEach([0, 1, 2], (col: number) => {
            this.gridItem(row, col)
          })
        })
      }
        .rowsTemplate('60px 60px 60px')
        .columnsTemplate('1fr 1fr 1fr')
        .rowsGap(rowsGap)         // ← 核心：行间距
        .columnsGap(colsGap)      // ← 核心：列间距
        .width('100%')
        .height(gridHeight)

      // rowsGap 滑块
      Row({ space: 8 }) {
        Text('rowsGap')
        Slider({ value: rowsGap, min: 0, max: 48, step: 1 })
          .onChange((v: number) => { onChange(v, colsGap) })
          .layoutWeight(1)
        Text(`${rowsGap} vp`).width(44)
      }.width('100%')

      // columnsGap 滑块
      Row({ space: 8 }) {
        Text('columnsGap')
        Slider({ value: colsGap, min: 0, max: 48, step: 1 })
          .onChange((v: number) => { onChange(rowsGap, v) })
          .layoutWeight(1)
        Text(`${colsGap} vp`).width(44)
      }.width('100%')
    }
    .padding(16)
    .backgroundColor('#F5F5F5')
    .borderRadius(12)
    .width('100%')
  }

  @Builder
  gridItem(row: number, col: number) {
    GridItem() {
      Text(`R${row}C${col}`)
        .fontSize(16)
        .fontColor(Color.White)
        .fontWeight(FontWeight.Bold)
        .textAlign(TextAlign.Center)
        .width('100%')
        .height('100%')
    }
      .backgroundColor(COLORS[(row * 3 + col) % COLORS.length])
      .borderRadius(8)
      .width('100%')
      .height(60)
  }

  @Builder
  buildMiniGrid(rowGap: number, colGap: number) {
    Grid() {
      ForEach([0, 1, 2], (row: number) => {
        ForEach([0, 1, 2], (col: number) => {
          GridItem() {
            Text(`R${row}C${col}`)
              .fontSize(7)
              .fontColor(Color.White)
              .textAlign(TextAlign.Center)
          }
            .backgroundColor(COLORS[(row * 3 + col) % COLORS.length])
            .borderRadius(3)
            .height(28)
        })
      })
    }
      .rowsTemplate('28px 28px 28px')
      .columnsTemplate('1fr 1fr 1fr')
      .rowsGap(rowGap)
      .columnsGap(colGap)
      .width('100%')
      .height(28 * 3 + rowGap * 2)
  }
}

const COLORS: string[] = [
  '#FF5B8F', '#FF8A65', '#FFC107',
  '#4CAF50', '#2196F3', '#9C27B0',
]

4.2 代码要点解析

4.2.1 关于 @Builder

ArkTS 中 UI 片段不能用普通函数返回，必须用 @Builder 装饰器标记：

// ❌ 错误：普通函数返回 GridItem 不被允许
function buildGridItem(row: number, col: number): GridItem { ... }

// ✅ 正确：@Builder 方法
@Builder
gridItem(row: number, col: number) { ... }

4.2.2 关于 @State 与响应式更新

@State 装饰的变量改变时，依赖它的 UI 会自动重新渲染。这是 Slider 拖动时网格间距实时更新的机制：

用户拖动 Slider
  → onValueChange 回调触发
    → 修改 @State columnsGap1 / rowsGap1 的值
      → Grid 组件检测到 rowsGap / columnsGap 属性变化
        → 重新布局，绘制新的间距

4.2.3 关于模板字符串

rowsTemplate 和 columnsTemplate 使用空格分隔的字符串来定义多个轨道：

• '60px 60px 60px' → 3 行，每行高度固定为 60px
• '1fr 1fr 1fr' → 3 列，每列等分剩余空间（fr 是分数单位，类似 CSS Grid 的 fr）

如果需要不对称分配，也可以写 '2fr 1fr'（第一列占 2/3，第二列占 1/3）。

---

五、间距控制的高级技巧

5.1 间距为 0 的场景

某些场景需要网格紧贴排列，例如：

Grid() { /* ... */ }
  .rowsGap(0)
  .columnsGap(0)

此时网格块之间没有缝隙，看起来像一张完整的图片或地图瓦片拼接。

5.2 结合 padding 实现内外间距分离

有时你希望网格块之间没有间距（rowsGap/columnsGap = 0），但整个 Grid 容器与外部元素有间距——这时用 padding 来实现：

Grid() { /* ... */ }
  .rowsGap(0)
  .columnsGap(0)
  .padding(16)  // 容器内边距，不参与网格计算

5.3 使用 fraction 单位与间距的联动

当列宽使用 fr 单位时，间距会影响每列的实际内容宽度。假设 Grid 容器宽度为 360px，columnsTemplate('1fr 1fr 1fr')，columnsGap = 12px：

可用宽度 = 360px
间距占用的总宽度 = 12px × 2（3 列之间有 2 个间隙）= 24px
每列内容宽度 = (360 - 24) ÷ 3 = 112px

间距越大，每列的内容宽度越小。设计时需要考虑这个联动效应，尤其是在窄屏设备上。

5.4 使用 Resource 对象统一管理间距值

在大型项目中，建议将间距值抽离到资源文件中统一管理：

// resources/base/element/float.json
{
  "float": [
    { "name": "grid_rows_gap", "value": "12vp" },
    { "name": "grid_columns_gap", "value": "8vp" }
  ]
}

Grid() { /* ... */ }
  .rowsGap($r('app.float.grid_rows_gap'))
  .columnsGap($r('app.float.grid_columns_gap'))

这样做的好处是：修改间距只需改一处资源文件，全局生效，避免硬编码散落在各个页面中。

---

六、常见问题与避坑指南

6.1 「Grid 内容显示不全」

现象：Grid 中部分 GridItem 被截断或没有显示。
根因：Grid 容器的高度没有给够。记得总高度 = 行高之和 + rowsGap × (行数 - 1)。
解决办法：计算 Grid 容器高度时加上间距，或设置 .height('auto') 让 Grid 自适应内容高度。

6.2 「滑动条不生效」

现象：拖动 Slider，但网格间距不变。
根因：常见的两种原因——

1. 滑动条绑定的不是 @State 变量；
2. onChange 中修改了变量但没有重新赋值（数组/对象的引用未变）。
   解决办法：确保声明了 @State，并在 onChange 中直接赋新值。

6.3 「rowsGap 和 columnsGap 效果看起来一样」

可能性：网格只有一行或一列。当只有一行时，rowsGap 不产生任何效果（因为没有行间缝隙）；只有一列时同理，columnsGap 不生效。

6.4 性能注意

当 Grid 中的 @State 变化时，整个 Grid 会重新布局。如果 GridItem 数量巨大（几百上千个），频繁拖动 Slider 可能引起掉帧。优化建议：

1. 使用 LazyForEach 替代 ForEach 实现按需加载；
2. 配合 .cachedCount() 预缓存前后若干项；
3. 在拖动结束后再触发间距更新（利用 Slider 的 onChangeEnd 回调）。

---

七、扩展思考

7.1 与其他布局的横向对比

布局	间距 API	特点
Grid	rowsGap + columnsGap	二维矩阵，行列间距独立控制
Column	space	一维垂直排列，单一间距值
Row	space	一维水平排列，单一间距值
Flex	space	弹性布局，单一间距值
Stack	—	层叠布局，无间距概念
List	space	列表项间距，单一值

横向对比可见，Grid 是唯一支持行/列间距分别控制的布局，这正是它的独特优势。

7.2 与 CSS Grid 的类比

如果你有 Web 开发背景，可以这样类比：

ArkTS Grid	CSS Grid	说明
rowsTemplate	grid-template-rows	行高定义
columnsTemplate	grid-template-columns	列宽定义
rowsGap	row-gap	行间距
columnsGap	column-gap	列间距
fr 单位	fr 单位	分数分配剩余空间

这种设计语言的相似性降低了跨平台开发者的学习成本。

7.3 间距与无障碍设计

间距不仅影响美观，还关系到无障碍体验。合理的行列间距可以：

• 减少误触：按钮等交互元素之间有足够的间距（建议 ≥ 8vp），降低用户点错概率；
• 增强可读性：行间距拉开后，每一行的内容更容易被视觉追踪；
• 适配大字体：当系统字体放大时，足够的间距保证文字不重叠。

---

八、总结

本文围绕 ArkTS Grid 布局的 rowsGap 和 columnsGap 进行了深入讲解，核心要点总结如下：

1. rowsGap 控制行间距，columnsGap 控制列间距，两者互不干扰，可分别设置零值、正值或资源引用；
2. Grid 总尺寸 = 行列尺寸之和 + 间距之和，在容器定高时务必考虑间距带来的额外空间；
3. @Builder 是封装 UI 片段的正确方式，普通函数不能返回 UI 节点；
4. @State + Slider 组合可实现动态调试，直观观察不同间距值的视觉差异；
5. 间距设计是用户体验的一部分，合理的行/列间距能显著提升界面的可读性和操作友好度。

希望本文能帮助你掌握 Grid 间距控制，在鸿蒙原生开发中更加得心应手。

---

附录：快速调试技巧

如果你正在调试 Grid 的间距问题，可借助 DevEco Studio 的 Inspector 工具实时查看布局边界：

1. 打开 DevEco Studio；
2. 在 Previewer 中预览页面；
3. 点击工具栏的「Show Layout Bounds」按钮；
4. 每个组件的 padding、margin、实际内容区域会以不同颜色的边框显示。

配合 Slider 调整 rowsGap / columnsGap，你可以在 Inspector 中直观看到间距变化对布局边界的影响。

---

版权声明：本文为 HarmonyOS NEXT 开发技术分享，基于 API 24 编写，可在 DevEco Studio NEXT 中直接运行。
