鸿蒙原生 ArkTS 布局深度解析：Stack + Transition 层叠元素入场动画实战

API 版本：24（HarmonyOS NEXT）
框架：ArkUI（ArkTS）
关键词：Stack 布局、TransitionEffect、入场动画、层叠元素

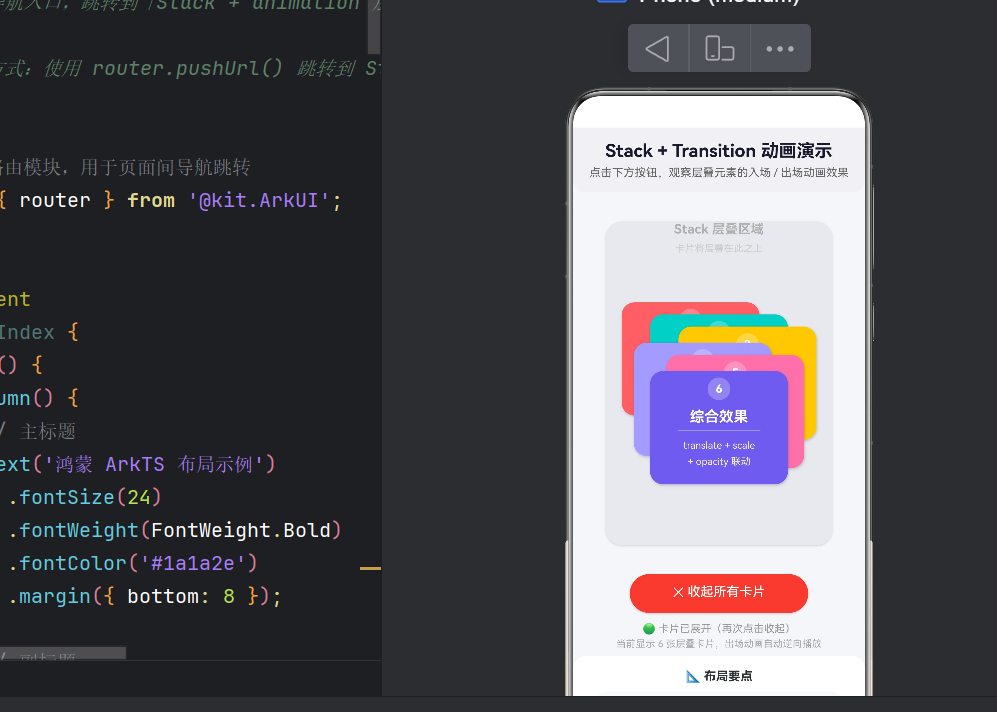

在这里插入图片描述

一、引言

HarmonyOS NEXT 以其全栈自研的底层能力和原生的声明式 UI 框架 ArkUI 吸引了大量开发者。ArkTS 作为首选的开发语言，提供了类似 SwiftUI / Jetpack Compose 的声明式构建范式，但在布局系统的设计上又有自己独特的思考。

"层叠布局"是移动端极其常见的 UI 模式——浮动按钮、卡片堆叠、弹窗遮罩、轮播指示器……这些场景都需要将多个元素在 Z 轴方向堆叠。传统前端开发依赖 z-index 进行层级管理，而在 ArkUI 中，Stack 容器以更简洁声明化的方式解决了这个问题。

仅有静态层叠布局是不够的——元素应当以流畅自然的动画"过渡"到界面上。这正是 TransitionEffect 和 .transition() API 的用武之地。本文以一个完整的实战项目为例，剖析 Stack 布局与 Transition 动画的联合使用。

你将学到

Stack 容器的 Z 轴堆叠规则、对齐方式、子组件定位策略
TransitionEffect API：变换类型、效果组合、动画参数配置
@State + if 条件渲染与动画联动机制
6 种动画效果的对比实现：淡入、滑入、缩入、综合效果
API 24 的最佳实践：常见陷阱与性能考量

二、Stack 布局容器深度剖析

2.1 什么是 Stack？

Stack（堆叠容器）是 ArkUI 的一种特殊布局容器，其核心特性是将所有子组件在 Z 轴方向上层叠排列。所有子组件默认从同一位置开始绘制，后添加的组件在先添加的之上。

2.2 核心属性

alignContent 控制 Stack 内子组件的默认对齐方式：

对齐值	说明
`Alignment.TopStart`	左上对齐（默认）
`Alignment.Center`	中心对齐
`Alignment.BottomStart`	左下对齐
`Alignment.BottomEnd`	右下对齐

子组件在 Stack 内有三种定位策略：

自然流定位（默认）：按 alignContent 堆叠，受 margin 影响
alignSelf 覆盖：单个组件覆盖 Stack 级别的对齐
position 绝对定位：通过 position() 设精确坐标

在 Demo 中我们采用第一种方式，通过 margin 偏移卡片位置：

.margin({ top: config.yOffset, left: config.xOffset })

2.3 Stack 的适用场景

悬浮元素：FAB、Badge、关闭按钮叠加在图片上
卡片叠放：卡片堆叠、瀑布流多层元素
遮罩层：弹窗背景遮罩、加载指示覆盖层
动画过渡：多个元素入场/出场动画联动

2.4 与其他容器对比

容器	布局方向	典型场景
`Column`	垂直	列表、表单
`Row`	水平	按钮组、标签栏
`Stack`	Z 轴层叠	悬浮层、动画

三、TransitionEffect 动画系统详解

3.1 什么是 TransitionEffect？

TransitionEffect 是 HarmonyOS NEXT 的声明式过渡动画 API，用于定义组件进入和退出视图时的动画效果。其特点：

声明式：定义"从什么状态到什么状态"，框架自动计算中间帧
双向性：一个效果同时控制入场和出场（出场自动逆向播放）
可组合性：多个变换通过 .combine() 链式组合
生命周期绑定：与组件的挂载/卸载生命周期自动关联

3.2 核心 API

基本效果：

API	效果
`TransitionEffect.OPACITY`	透明度变化（0→1）
`TransitionEffect.translate({ x, y })`	平移/滑动
`TransitionEffect.scale({ x, y })`	缩放
`TransitionEffect.rotate({ angle })`	旋转
`TransitionEffect.move(edge)`	边缘移入/移出
`TransitionEffect.IDENTITY`	禁用过渡

链式方法：

.combine(effect)：组合多个效果同时执行
.animation({ duration, curve, delay })：设置动画参数

非对称过渡： TransitionEffect.asymmetric(enter, exit) 可为入场和出场分别定义不同效果。

3.3 动画曲线

曲线函数	特性	适用场景
`Curve.Linear`	匀速	进度条
`Curve.Ease`	慢→快→慢（默认）	常规交互
`Curve.FastOutSlowIn`	快→慢→快	Material Design 标准
`curves.springMotion(a, b)`	弹性效果	自然有弹性的动画

注意：API 24 中弹簧曲线在 curves 模块（需从 @kit.ArkUI 导入），而非 Curve 枚举的静态方法。

3.4 触发机制

@State 变化 → build() 重执行 → if 条件变化
→ 组件添加/移除 → .transition() 自动执行

动画是状态变化的结果，而不是原因。 开发者只需关注状态管理，框架自动处理动画触发。

3.5 与 animateTo 的区别

特性	`.transition()`	`animateTo()`
触发时机	组件挂载/卸载	属性变化
声明方式	绑定在组件上	包裹变化代码
适用场景	入场/出场	任意属性变化

四、实战项目：层叠卡片入场动画

4.1 项目结构

entry/src/main/ets/pages/
├── Index.ets                    # 首页导航
└── StackAnimationDemo.ets       # 核心演示页（417行）

4.2 状态定义

@State showCards: boolean = false;

当 showCards 为 true 时，6 张卡片通过 if 条件被添加到组件树；为 false 时被移除。每次状态变化触发 .transition() 执行。

4.3 过渡效果定义

// 淡入淡出
private readonly fadeEffect: TransitionEffect =
  TransitionEffect.OPACITY
    .animation({ duration: 400, curve: Curve.FastOutSlowIn });

// 左侧滑入
private readonly slideLeftEffect: TransitionEffect =
  TransitionEffect.translate({ x: -200 })
    .combine(TransitionEffect.OPACITY)
    .animation({ duration: 500, curve: Curve.FastOutSlowIn });

// 右侧滑入
private readonly slideRightEffect: TransitionEffect =
  TransitionEffect.translate({ x: 200 })
    .combine(TransitionEffect.OPACITY)
    .animation({ duration: 500 });

// 底部升起
private readonly slideUpEffect: TransitionEffect =
  TransitionEffect.translate({ y: 200 })
    .combine(TransitionEffect.OPACITY)
    .animation({ duration: 500 });

// 缩放入场（弹性效果）
private readonly scaleInEffect: TransitionEffect =
  TransitionEffect.scale({ x: 0.3, y: 0.3 })
    .combine(TransitionEffect.OPACITY)
    .animation({ duration: 600, curve: curves.springMotion(0.4, 0.8) });

// 综合效果
private readonly combineEffect: TransitionEffect =
  TransitionEffect.translate({ x: 150, y: 150 })
    .combine(TransitionEffect.scale({ x: 0.5, y: 0.5 }))
    .combine(TransitionEffect.OPACITY)
    .animation({ duration: 650, curve: curves.springMotion(0.3, 0.7) });

每种效果的参数都有设计考量：淡入 400ms 是最佳时长（太短生硬、太长拖沓）；左滑 200px 在 320px 宽的 Stack 中恰好产生"从外部滑入"的视觉感；springMotion(0.4, 0.8) 的刚度 0.4、阻尼 0.8 产生自然的弹性回弹。

4.4 @Builder 卡片构建器

@Builder
CardItem(config: CardConfig) {
  Column() {
    Text(`${config.index}`)
    Text(config.title)
    Divider()
    Text(config.desc)
  }
  .width(170).height(140)
  .backgroundColor(config.bgColor)
  .transition(config.effect)      // ★ 核心
  .margin({ top: config.yOffset, left: config.xOffset })
}

将过渡效果作为参数传入，使每张卡片 UI 结构一致但绑定不同动画——这是"策略模式"在 UI 层的体现。

4.5 卡片偏移与层叠

卡片	颜色	偏移	效果
1	珊瑚红 #ff6b6b	(-70, -60)	淡入
2	翡翠绿 #4ecdc4	(0, -30)	左滑
3	金黄 #f9ca24	(70, 0)	右滑
4	淡紫 #a29bfe	(-40, 40)	上升
5	粉色 #fd79a8	(40, 70)	缩放
6	深紫 #6c5ce7	(0, 110)	综合

通过 alignContent(Center) + margin 组合实现任意层叠位置。

4.6 条件渲染与动画联动

if (this.showCards) {
  this.CardItem({ index: 1, effect: this.fadeEffect, ... })
}
if (this.showCards) {
  this.CardItem({ index: 2, effect: this.slideLeftEffect, ... })
}
// ... 其余卡片

入场时：组件实例化 → 添加到组件树 → 按 TransitionEffect 动画执行
出场时：自动逆向执行 → 动画完成 → 组件从树中移除

这种"自动逆向"设计极大简化了开发——只需定义"如何入场"，出场由框架自动完成。这与 Vue <Transition> 和 SwiftUI .transition() 理念一致。

4.7 页面导航

import { router } from '@kit.ArkUI';
router.pushUrl({ url: 'pages/StackAnimationDemo' });

五、常见问题与解决方案

5.1 “TransitionEffect” 未从 “@kit.ArkUI” 导出

原因：TransitionEffect 是 ArkUI 内置全局符号，无需 import。
解决：删除 import 语句，直接使用 TransitionEffect.OPACITY。

5.2 “Property ‘SpringMotion’ does not exist on type ‘typeof Curve’”

原因：Curve 枚举只有基础曲线，弹簧曲线在 curves 模块。
解决：

import { curves } from '@kit.ArkUI';
// ✅ curves.springMotion(0.4, 0.8)

5.3 动画不执行

排查三步：

组件是否在 if 条件中：.transition() 只对 if 条件渲染生效，.visibility() 需用另一套 API
变量是否有 @State 装饰：只有 @State 变化才触发 UI 重渲染
transition 是否直接绑定在目标组件上：不能绑在父容器上

5.4 出场动画跳闪

原因：组件在动画完成前被移除，或父容器 clip 裁剪了动画过程。
解决：确保 Stack 没有设置裁剪属性，给动画留足时间。

5.5 多动画同时触发的性能

6 张卡片同时动画可能出现卡顿。优化策略：

用 delay 参数错开开始时间
减少同时变化的属性
优先使用 GPU 加速属性（translate、scale、opacity），避免 width/height

// 错开延迟
TransitionEffect.OPACITY
  .animation({ duration: 500, delay: 100 });

六、进阶技巧与最佳实践

6.1 非对称入场/出场

TransitionEffect.asymmetric(
  TransitionEffect.translate({ x: -200 })
    .combine(TransitionEffect.OPACITY),
  TransitionEffect.translate({ x: 200 })
    .combine(TransitionEffect.OPACITY)
)

6.2 与 animateTo 协同

入场动画完成后执行回调：

.onClick(() => {
  animateTo({ duration: 600 }, () => {
    this.showCards = !this.showCards;
  });
  setTimeout(() => {
    if (this.showCards) { /* 入场完成后的逻辑 */ }
  }, 600);
});

6.3 Stack 嵌套分层

Stack() {
  Image($r('app.media.background')).width('100%').height('100%');
  Stack() { /* 内容卡片 */ }.width('90%');
  Row() { /* 操作按钮 */ }.alignSelf(ItemAlign.End);
}

6.4 组件复用的影响

如果两个 if 分支使用相同类型组件，框架可能复用旧实例导致动画不触发。解决方案：为组件设置不同 id。

if (this.show) {
  Text('Hello').id('text-hello').transition(this.effect);
} else {
  Text('World').id('text-world').transition(this.effect);
}

七、性能考量

7.1 硬件加速

以下属性可利用 GPU 加速（优先使用）：opacity、translate、scale、rotate、transform。
以下属性会触发重布局（避免在动画中使用）：width、height、margin、padding。

7.2 @Builder 复用

对于频繁调用的场景建议用 @BuilderParam 或 @Component 代替。Demo 中仅 6 个卡片，@Builder 开销可忽略。

八、总结

8.1 核心要点

Stack 是 ArkUI 中层叠布局核心容器，通过 Z 轴堆叠实现悬浮、卡片堆叠等效果
.transition() 是声明式入场/出场动画 API，与 if 条件渲染天然集成
TransitionEffect 支持多种变换组合，通过链式调用实现丰富动画
出场动画自动逆向播放，无需额外定义
curves 模块提供弹簧曲线，需从 @kit.ArkUI 导入

8.2 展望

API 24 中 router.pushUrl 已标记 deprecated，HarmonyOS NEXT 正引导开发者向 Navigation + NavPathStack 框架迁移。后者提供类型安全路由、共享元素过渡和更完善的栈管理。但对于页面内部的组件级动画，.transition() + TransitionEffect 仍然是正确选择。
