鸿蒙实战：穿戴手表设备自适应开发框架

鸿蒙智能穿戴设备同时存在圆形屏和方形屏两种形态，本框架通过容器层分叉 + 内容层共用的架构，实现一套代码自适应多种屏幕形态。

核心能力：屏幕类型自动检测 → 容器组件分叉 → 共用业务组件 → Token 统一配置

交互亮点：导航点自动隐藏（滑动/表冠时显示，停止后淡出）+ 首页右滑渐进式退出（距离+速度双重判断）

源码地址：参照鸿蒙原生应用随易进行开发实战：product/wearable/ 该文档相关源码均在 wearable 模块内

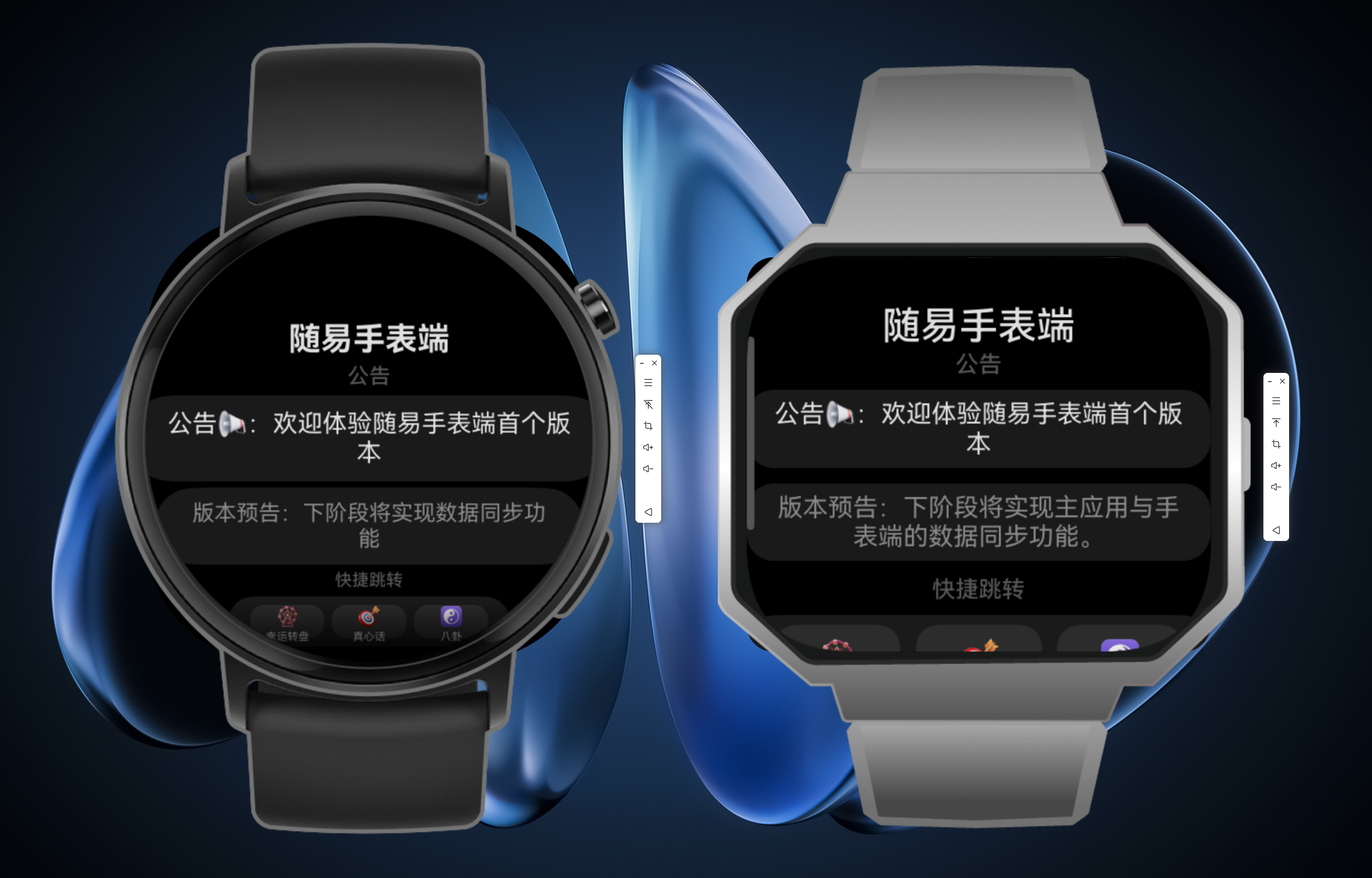

效果预览：

核心文件结构：

product/wearable/src/main/ets/
├── pages/
│   └── Index.ets              ← 根页面（圆/方屏分发 + 右滑退出）
├── sub_pages/
│   ├── WearNavPanelRound.ets  ← 圆形屏导航面板（ArcList）
│   ├── WearNavPanelSquare.ets ← 方形屏导航面板（List）
│   └── ...                    ← 业务组件（按需替换）
├── utils/
│   └── WearScreenUtil.ets     ← 屏幕适配工具类（形状检测 + Token）
└── wearableability/
    └── WearableAbility.ets    ← 入口 Ability

快速开始： WearScreenUtil.ets 以及 Index.ets 是核心框架，可以开箱即用，把子组件放进 Index 的 Swiper 列表里即可。子组件最好使用百分比布局，Index 内已经做了样式判断。

目录：

• 〇、效果对比
• 一、架构设计
  • 1.1 三层递进适配模型
  • 1.2 分层判断逻辑
  • 1.3 容器层分叉
• 二、核心文件
  • 2.1 WearScreenUtil 工具类
  • 2.2 Index 根页面布局
  • 2.3 NavPanel 导航面板
  • 2.4 导航点显隐控制逻辑
  • 2.5 优雅的右滑退出
• 三、组件复用
• 四、最佳实践
  • 4.1 开发流程
  • 4.2 注意事项
• 参考文档

正文

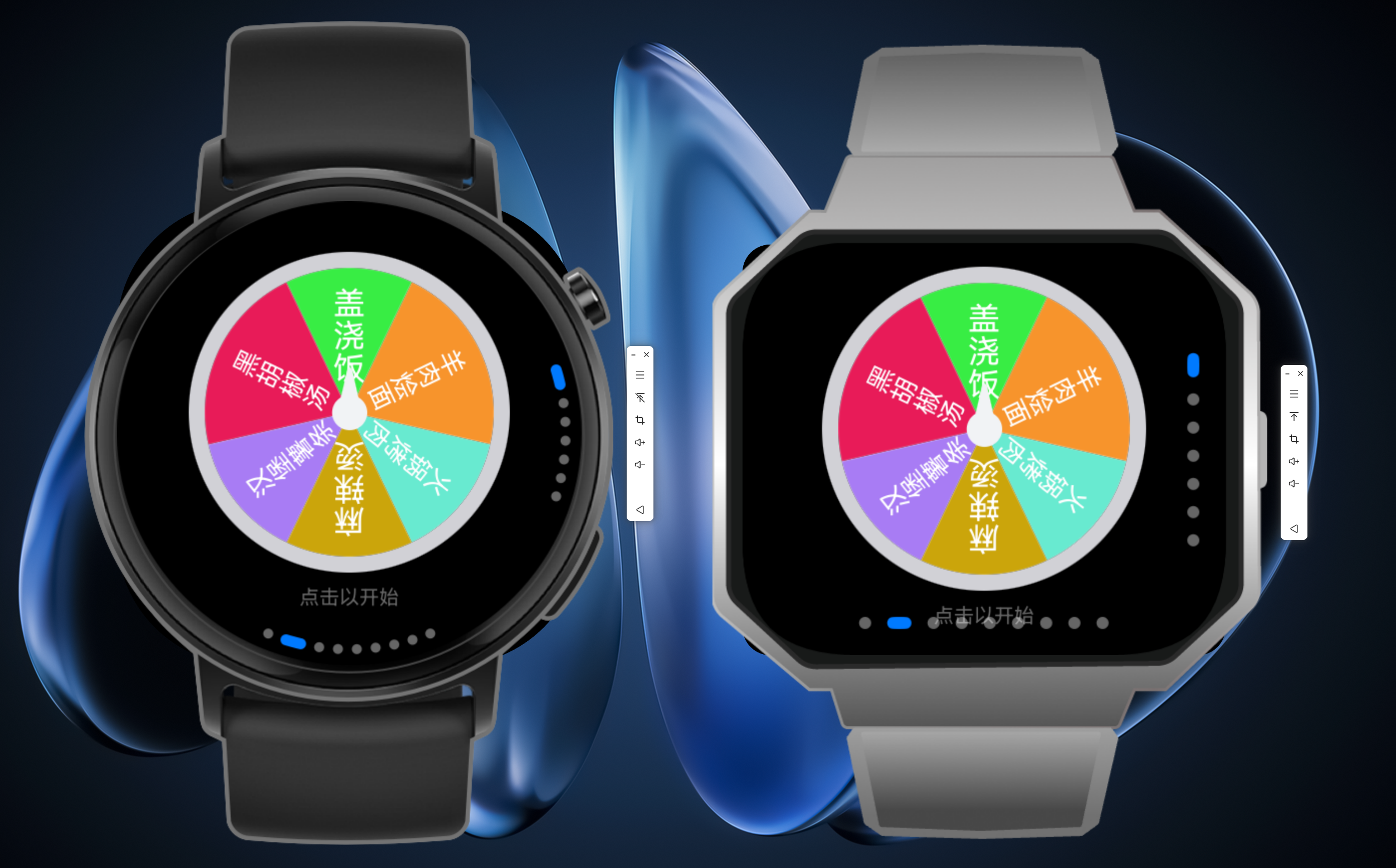

〇、效果对比

鸿蒙智能穿戴设备同时存在圆形屏和方形屏两种形态，传统方案需要维护多套代码。本框架实现了一套通过容器层分叉 + 内容层共用的架构，实现一套代码自适应多种屏幕。并实现了优雅的导航点显隐与右滑退出应用。

• 主要分支逻辑在Index首页，方形屏使用Swiper，圆形屏使用arcSwiper。使用时将子组件放进两种Swiper的子组件里即可。

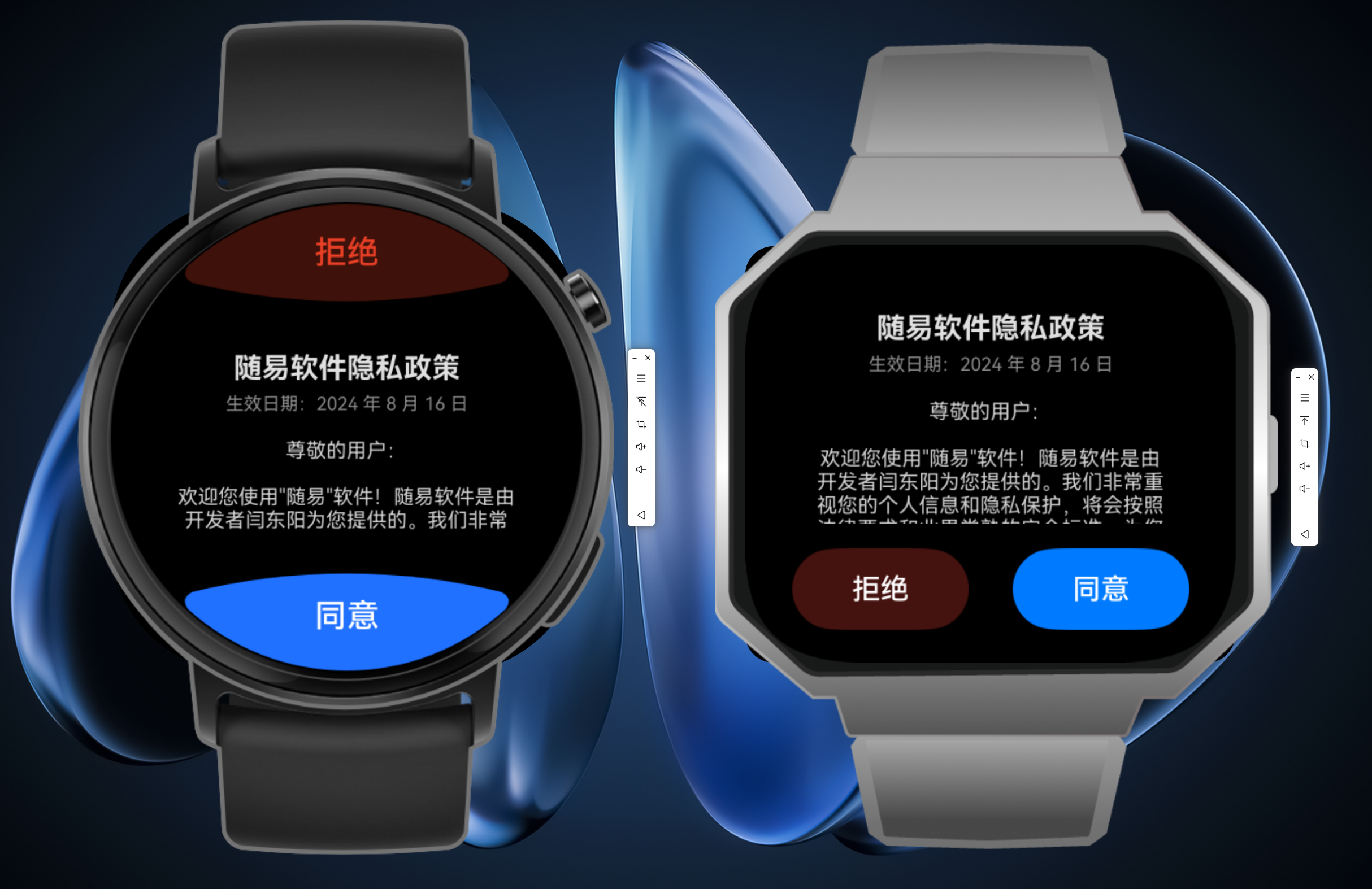

• 内置方形、圆形两种隐私政策浮窗模版。使用时替换隐私政策内容即可。内置隐私政策持久化逻辑，
• 内置方形、圆形两种设置页模版
• 导航点样式优化+动态显隐
• 右滑退出应用动画

维度	传统方案	本框架方案
适配方式	多套代码	一套代码自适应
屏幕支持	单一	圆形+方形
组件复用	低	高（共用功能组件）
扩展性	差	好（Token化设计）

一、架构设计

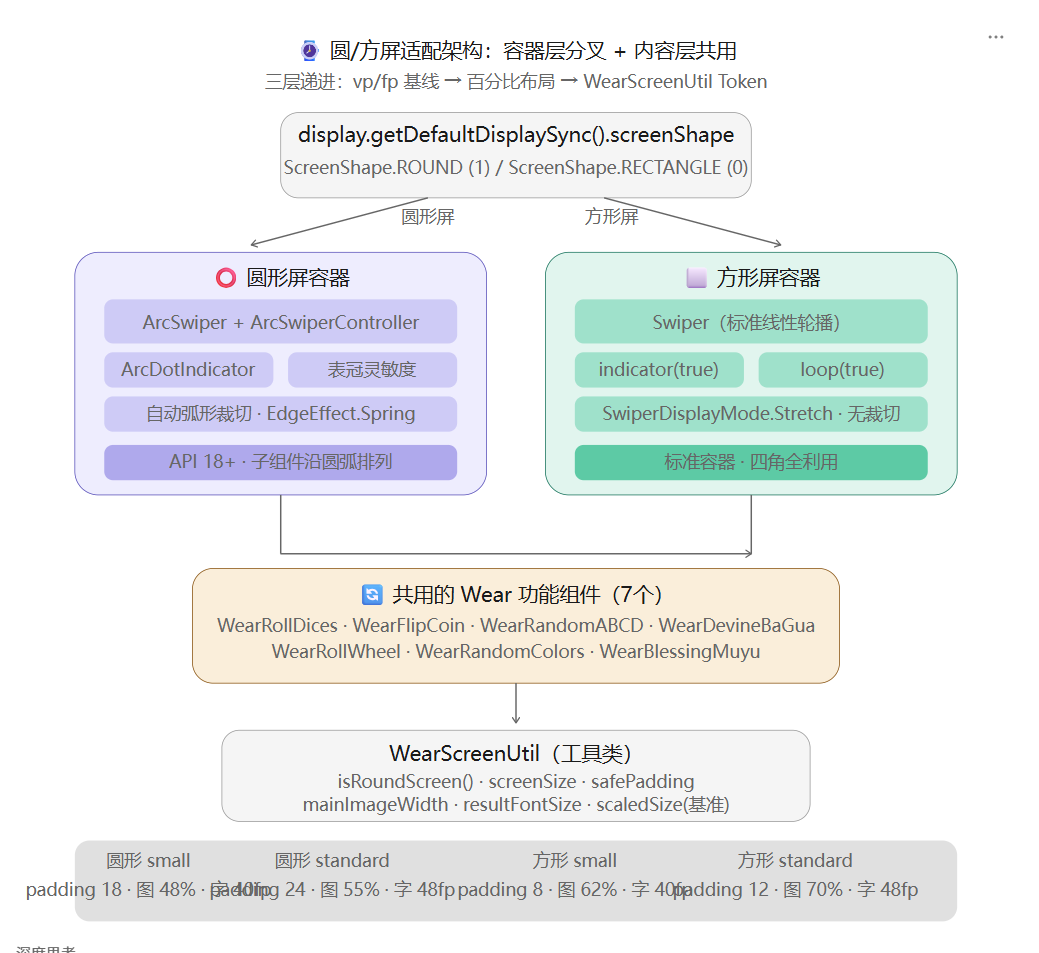

1.1 三层递进适配模型

核心思想：容器层分叉 + 内容层共用

框架采用三层递进的适配策略，从基础单位到统一配置，逐层解决不同屏幕形态的适配问题：

┌─────────────────────────────────────────────────────────┐
│  第1层：vp/fp 基线                                        │
│  - 使用 vp 作为长度单位，fp 作为字号单位                     │
│  - 屏蔽不同设备的物理像素差异                               │
└─────────────────────────────────────────────────────────┘
                           ↓
┌─────────────────────────────────────────────────────────┐
│  第2层：百分比布局                                         │
│  - 主图、内容区等使用百分比宽度                              │
│  - 根据屏幕类型（圆/方）自动调整比例                         │
└─────────────────────────────────────────────────────────┘
                           ↓
┌─────────────────────────────────────────────────────────┐
│  第3层：WearScreenUtil Token                              │
│  - 统一管理所有适配参数                                     │
│  - 提供安全边距、字号、缩放等 Token                         │
└─────────────────────────────────────────────────────────┘

1.2 分层判断逻辑

整个适配流程遵循以下判断逻辑：

启动应用
    │
    ▼
┌──────────────────────────────────────┐
│  检测屏幕类型                         │
│  display.getDefaultDisplaySync()     │
│  .screenShape                        │
└──────────────────────────────────────┘
    │
    ├─ ScreenShape.ROUND (1) ──→ 圆形屏
    │
    └─ ScreenShape.RECTANGLE (0) ──→ 方形屏
    │
    ▼
┌──────────────────────────────────────┐
│  检测屏幕尺寸                         │
│  screenWidth < 340vp → small         │
│  340vp ≤ screenWidth ≤ 460vp → std  │
│  screenWidth > 460vp → large         │
└──────────────────────────────────────┘
    │
    ▼
┌──────────────────────────────────────┐
│  选择容器组件                         │
│  圆形屏 → ArcList / ArcSwiper        │
│  方形屏 → List / Swiper              │
└──────────────────────────────────────┘
    │
    ▼
┌──────────────────────────────────────┐
│  应用 Token 配置                      │
│  - safePadding（安全边距）            │
│  - mainImageWidth（主图宽度）         │
│  - resultFontSize（结果字号）         │
│  - scaledSize（Canvas缩放）           │
└──────────────────────────────────────┘
    │
    ▼
┌──────────────────────────────────────┐
│  渲染共用功能组件                      │
│  所有业务组件使用统一的 Token 渲染      │
└──────────────────────────────────────┘

关键判断点：

1. 屏幕类型检测：通过 display.getDefaultDisplaySync().screenShape 获取，返回值 1 为圆形屏，0 为方形屏
2. 尺寸分级：基于屏幕宽度（vp）分为 small、standard、large 三级
3. 容器选择：圆形屏使用弧形容器（ArcList），方形屏使用标准容器（List）
4. Token 应用：根据屏幕类型和尺寸，自动选择对应的 Token 值

1.3 容器层分叉

![[屏幕截图 2026-06-21 210557.png]]

对于两种屏幕布局差异较大的情况下，例如List构成的页面可以在圆形屏时使用ArcList构建页面，分别引入方形屏和圆形屏。对于风格一致的，则可以直接复用。如上图为应用首页导航，采用List和arcList两种组件分别实现。详情可看下一章教程以及项目源码。

屏幕类型	容器组件	特点
圆形屏	ArcList + ArcListItem	弧形裁切、表冠灵敏度、自动圆弧排列
方形屏	List + ListItem	标准容器、四角全利用、线性滚动

分叉点：在页面入口处根据屏幕类型选择不同的容器组件，内部业务组件保持一致。

二、核心文件

2.1 WearScreenUtil 工具类

源码地址：product/wearable/src/main/ets/utils/WearScreenUtil.ets

核心结构：

export default class WearScreenUtil {
  // ==================== 形状检测 ====================
  static isRoundScreen(): boolean    // 是否为圆形屏
  static isSquareScreen(): boolean   // 是否为方形屏

  // ==================== 屏幕尺寸 ====================
  static get screenWidth(): number   // 屏幕宽度 (vp)
  static get screenHeight(): number  // 屏幕高度 (vp)
  static get screenSize(): string    // 尺寸分级：small/standard/large

  // ==================== 设计 Token ====================
  static get safePadding(): number        // 安全边距 (vp)
  static get contentWidthRatio(): string  // 内容区宽度占比
  static get mainImageWidth(): string     // 主图宽度占比
  static get resultFontSize(): number     // 结果字号 (fp)
  static get subFontSize(): number        // 辅助字号 (fp)
  static get buttonFontSize(): number     // 按钮字号 (fp)
  static get listItemSpace(): number      // 列表项间距 (vp)
  static get minTouchSize(): number       // 最小触摸区域 (vp)

  // ==================== 缩放工具 ====================
  static scaledSize(standardValue: number): number  // 按屏幕尺寸缩放
}

尺寸分级策略：智能穿戴当前只包括Watch5、Utimate2、超新星X1pro，具体数值可以自行调整，您也可以先跳过这一步。该文件是为了将来新尺寸设备做准备。

分级	宽度范围	典型设备
small	< 340 vp	Watch D 320×320
standard	340-460 vp	Watch GT 4 466×466
large	> 460 vp	未来大屏手表（预留）

设计 Token 对照表：

Token	圆形small	圆形standard	方形small	方形standard
safePadding	18	24	8	12
contentWidthRatio	65%	70%	88%	90%
mainImageWidth	48%	55%	62%	70%
resultFontSize	40fp	48fp	40fp	48fp
listItemSpace	12	16	8	12

核心逻辑：

// 形状检测：基于 display.ScreenShape 检测（API 18+）
static isRoundScreen(): boolean {
  if (!WearScreenUtil._shapeDetected) {
    WearScreenUtil._detectShape();
  }
  return WearScreenUtil._isRound === true;
}

private static _detectShape(): void {
  WearScreenUtil._shapeDetected = true;
  try {
    const d = display.getDefaultDisplaySync();
    // ScreenShape.ROUND = 1, ScreenShape.RECTANGLE = 0
    const shape = d.screenShape;
    WearScreenUtil._isRound = (shape === 1);
  } catch (e) {
    // 低版本 API 或获取失败 → 默认方形
    WearScreenUtil._isRound = false;
  }
}

// 尺寸分级：基于屏幕宽度自动判断
static get screenSize(): string {
  if (WearScreenUtil._screenSize === null) {
    const w = WearScreenUtil.screenWidth;
    if (w < 340) {
      WearScreenUtil._screenSize = 'small';
    } else if (w > 460) {
      WearScreenUtil._screenSize = 'large';
    } else {
      WearScreenUtil._screenSize = 'standard';
    }
  }
  return WearScreenUtil._screenSize;
}

// 缩放工具：以 466vp（Watch GT 4 圆形屏）为基准
static scaledSize(standardValue: number): number {
  const scale = WearScreenUtil.screenWidth / 466;
  return Math.max(standardValue * scale, standardValue * 0.7); // 最小缩到 70%
}

2.2 Index 根页面布局

源码地址：product/wearable/src/main/ets/pages/Index.ets

维度	圆形屏	方形屏
轮播容器	ArcSwiper	Swiper
表冠	digitalCrownSensitivity(MEDIUM)	无
页面裁切	每页 borderRadius(screenWidth/2) 裁圆	无裁切

圆形屏（buildRoundLayout + buildRoundPages）：

@Builder
buildRoundLayout() {
  ArcSwiper(this.arcController) {
    this.buildRoundPages()
  }
  .digitalCrownSensitivity(CrownSensitivity.MEDIUM)
  // ...
}

@Builder
buildRoundPages() {
  // 每页外包圆形裁切
  Stack() { WearNavPanelRound({ onNavigate: this.onNavigate }) }
    .width('100%').height('100%')
    .borderRadius(WearScreenUtil.screenWidth / 2)
    .clip(true)
}

方形屏（buildSquareLayout + buildSquarePages）：

@Builder
buildSquareLayout() {
  Swiper(this.swiperController) {
    this.buildSquarePages()
  }
  .loop(false)
  // 注意：无 digitalCrownSensitivity
}

@Builder
buildSquarePages() {
  // 不裁切
  Stack() { WearNavPanelSquare({ onNavigate: this.onNavigate }) }
    .width('100%').height('100%')
}

2.3 NavPanel 导航面板

圆形屏源码：product/wearable/src/main/ets/sub_pages/WearNavPanelRound.ets
方形屏源码：product/wearable/src/main/ets/sub_pages/WearNavPanelSquare.ets

维度	圆形屏	方形屏
滚动容器	ArcList + ArcListItem	List + ListItem
滚动效果	弧形滚动、fadingEdge	线性滚动、edgeEffect(Spring)
边距控制	WearScreenUtil.safePadding	CARD_PAD_H
分组	无分组	ListItemGroup

圆形屏（WearNavPanelRound）：

@Component
export struct WearNavPanelRound {
  onNavigate: (index: number) => void = () => {}
  private arcScroller: Scroller = new Scroller()

  build() {
    Stack() {
      ArcList({ scroller: this.arcScroller }) {
        ArcListItem() {
          // 顶部间距
        }.height(20)

        ArcListItem() {
          // 标题 / 公告 / 快捷跳转 / 设置 / 关于
        }
        .borderRadius(22)
        .backgroundColor(CARD_BG)
        .padding({
          left: WearScreenUtil.safePadding,
          right: WearScreenUtil.safePadding
        })
      }
      .width(WearScreenUtil.screenWidth)
      .height(WearScreenUtil.screenHeight)
      .borderRadius(WearScreenUtil.screenWidth) // 圆形裁切
      .space(LengthMetrics.px(6))
      .fadingEdge(true)
      .scrollBar(BarState.Off)

      ArcScrollBar({ scroller: this.arcScroller, state: BarState.Auto })
    }
    .width('100%')
    .height('100%')
  }
}

方形屏（WearNavPanelSquare）：

@Component
export struct WearNavPanelSquare {
  onNavigate: (index: number) => void = () => {}
  private listScroller: Scroller = new Scroller()

  build() {
    Stack() {
      List({ scroller: this.listScroller }) {
        ListItem() {
          // 顶部间距
        }.height(24)

        ListItem() {
          // 标题区域
        }
        .padding({ left: CARD_PAD_H, right: CARD_PAD_H })

        ListItemGroup({ header: this.sectionHeader('公告') }) {
          ListItem() {
            // 内容卡片
          }
          .padding({
            left: CARD_PAD_H,
            right: CARD_PAD_H,
            top: CARD_PAD_V,
            bottom: CARD_PAD_V
          })
          .backgroundColor(CARD_BG)
          .borderRadius(14)
        }
      }
      .width('100%')
      .height('100%')
      .scrollBar(BarState.Off)
      .edgeEffect(EdgeEffect.Spring)

      ScrollBar({
        scroller: this.listScroller,
        direction: ScrollBarDirection.Vertical,
        state: BarState.Auto
      })
    }
    .width('100%')
    .height('100%')
  }
}

2.4 导航点显隐控制逻辑

源码地址：product/wearable/src/main/ets/pages/Index.ets

导航点自动隐藏：

状态	行为
首次加载	显示 1.5s 后隐藏
滑动/表冠	即时淡入，停止后 1.5s 淡出

方形屏Swiper和圆形屏arcSwiper均已实现，详情参考完整源码

private scheduleHide(delay: number = 2000): void {
  if (this.hideTimer) {
    clearTimeout(this.hideTimer)
  }
  this.showIndicator = true
  this.hideTimer = setTimeout(() => {
    this.showIndicator = false
  }, delay) as number
}

2.5 优雅的右滑退出

右滑退出：

![在这里插入图片描述]()

在首页（index === 0）右滑时，显示渐进式退出提示。整个交互分为三个阶段：

右滑距离	阶段	视觉反馈
0 ~ 10vp	隐藏期	图标和文字不显示（opacity = 0）

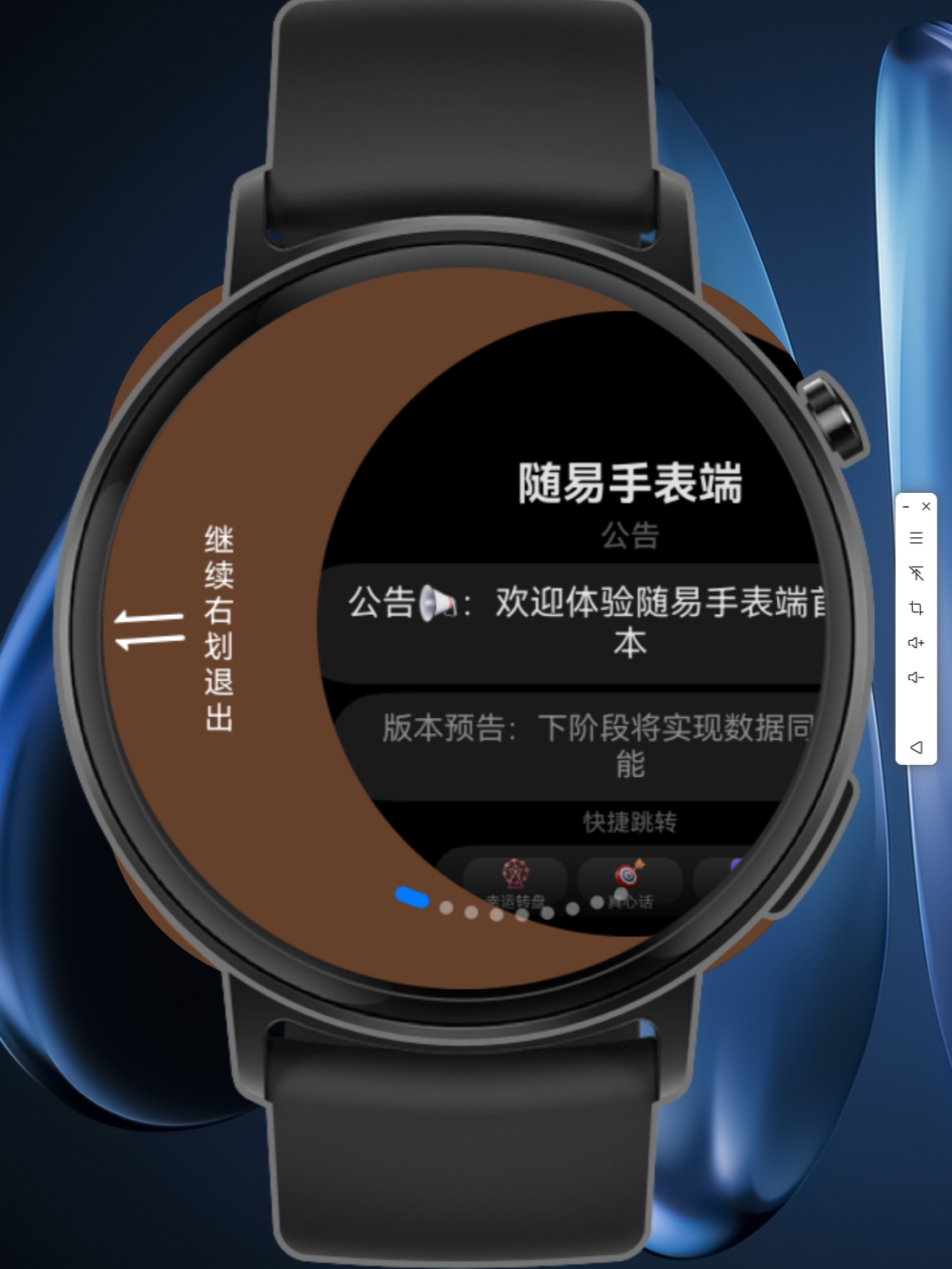

10 ~ 45vp	提示期	旋转箭头图标 + “继续右划退出” 文字，背景渐变为橙色

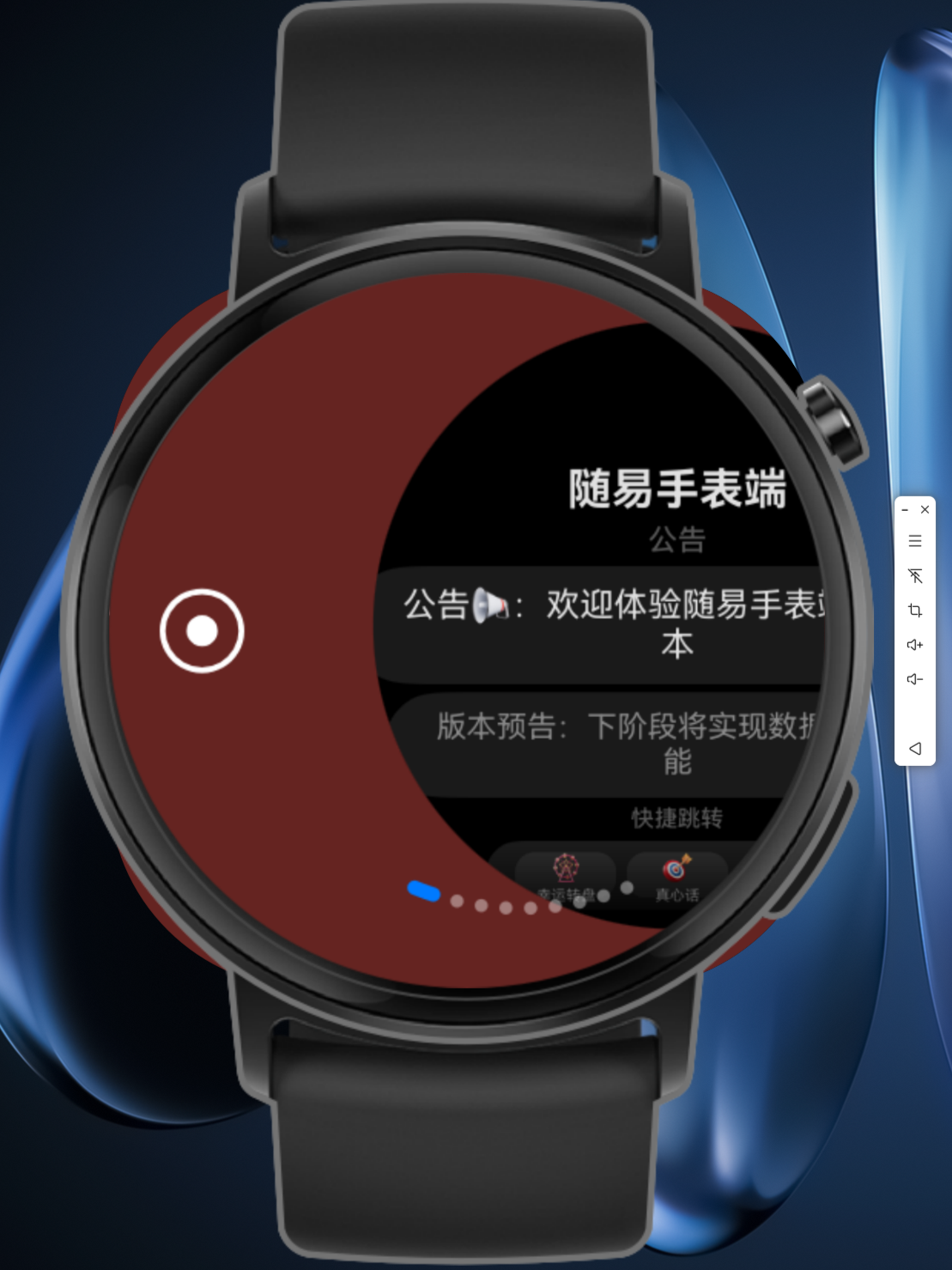

≥ 45vp	确认期	红色圆形图标，背景渐变为红色，松手即退出

交互流程图：

首页右滑
    │
    ▼
┌──────────────────────────┐
│  距离 < 10vp              │
│  opacity = 0，无视觉反馈   │
└──────────────────────────┘
    │
    ▼
┌──────────────────────────┐
│  10vp ≤ 距离 < 45vp      │
│  显示旋转箭头 + 文字提示    │
│  背景色：橙色              │
│  页面缩放：1 → 0.85       │
└──────────────────────────┘
    │
    ▼
┌──────────────────────────┐
│  距离 ≥ 45vp              │
│  显示红色圆形图标           │
│  背景色：红色              │
└──────────────────────────┘
    │
    ▼
┌──────────────────────────┐
│  松手判断                  │
│  距离 > 45vp 或 速度 > 800 │
│  → terminateSelf() 退出   │
│  否则 → 弹回原位           │
└──────────────────────────┘

核心代码：

// ═══ 右滑退出 UI ═══
if (this.swipeRightOffset > 0) {
  Row() {
    // 图标：距离 < 45vp 显示旋转箭头，≥ 45vp 显示红色圆形
    if (this.swipeRightOffset >= 45) {
      SymbolGlyph($r('sys.symbol.record_circle'))
        .fontSize(18 + this.swipeRightOffset * 0.2)
        .fontColor([Color.White])
    } else {
      SymbolGlyph($r('sys.symbol.order_play'))
        .fontSize(18 + this.swipeRightOffset * 0.2)
        .rotate({ angle: Math.min(this.swipeRightOffset / 45 * 180, 180) })
    }
    // 文字提示：距离 < 45vp 时显示
    if (this.swipeRightOffset < 45) {
      Column() {
        Text('继').fontSize(10).fontColor(Color.White)
        Text('续').fontSize(10).fontColor(Color.White)
        Text('右').fontSize(10).fontColor(Color.White)
        Text('划').fontSize(10).fontColor(Color.White)
        Text('退').fontSize(10).fontColor(Color.White)
        Text('出').fontSize(10).fontColor(Color.White)
      }
    }
  }
  .width(this.swipeRightOffset + 'vp')
  .opacity(Math.min(Math.max((this.swipeRightOffset - 10) / 30, 0), 1))
}

// ═══ 退出判断 ═══
.onAnimationStart((index, targetIndex, extraInfo) => {
  if (index === targetIndex &&
      (extraInfo.currentOffset > 45 || extraInfo.velocity > 800)
      && index === 0) {
    const context = getContext(this) as common.UIAbilityContext
    context.terminateSelf()  // 退出应用
  }
})

// ═══ 背景色渐变 ═══
.backgroundColor(
  this.swipeRightOffset >= 45 ? '#55FF3B30' :  // 红色
  this.swipeRightOffset > 0 ? '#55FF9450' :     // 橙色
  0x00000000                                     // 透明
)

表冠退出（圆形屏）：

圆形屏还支持通过表冠旋转触发退出，在 onBackPress 中处理：

onBackPress(): boolean {
  if (this.currentIndex > 0) {
    // 非首页：返回首页
    this.arcController.showPrevious()
    this.currentIndex = 0
    promptAction.showToast({
      message: '已返回首页，右滑可退出应用',
      duration: 1500
    })
    return true
  }
  // 首页：退出应用
  const context = getContext(this) as common.UIAbilityContext
  context.terminateSelf()
  return true
}

三、组件复用

所有组件均可使用 WearScreenUtil 提供的 Token 进行适配，无需关心屏幕类型差异。
这样差异小的页面经过Index的处理，子组件内部不需要太多处理。直接复用即可。
差异较大的页面，例如List构成的页面，则最好解耦，圆形屏时使用arcList构建不同的页面。参考2.3我的Nav页面，在Index首页框架的不同区域

所有组件均采用统一的适配模式：使用百分比 Token 控制布局，使用 scaledSize() 处理 Canvas 绘制。

四、最佳实践

4.1 开发流程

1. 确定屏幕类型：使用 WearScreenUtil.isRoundScreen() 判断
2. 选择容器：圆形屏用 ArcList，方形屏用 List
3. 使用 Token：优先使用百分比 Token，避免硬编码
4. Canvas 缩放：使用 WearScreenUtil.scaledSize() 精确缩放

4.2 注意事项

• 最小触摸区域统一为 48vp（手表平台强制要求）
• 圆形屏需要更大的安全边距（避开弧形裁切区域）
• Canvas 绘制需要考虑缩放比例（以 466vp 为基准）
• 低版本 API 需要降级处理（_detectShape 中的 try-catch）

参考文档

• HarmonyOS 穿戴开发文档
• ArkUI 弧形组件 - 在该官方文档左上角搜索 arc 可展示更多弧形组件（ArcList、ArcButton 等）
• 随易项目源码

随易 App 已上架官方应用市场，手表端也在审核中，欢迎大家体验！
