轻规划鸿蒙开发实战20：一多架构下 ArkUI 原生弹性动效（Spring Curve）与翻牌器组件的重力物理碰撞渲染

文章目录

背景介绍

为了让“轻规划”（AeroPlan）的用户在自我管理中体验到源源不断的多巴胺激励，我们设计了许多富有仪式感的交互界面。其中最核心的两个是：

  1. 愿景卡片翻牌器：用户点击九宫格某象限时，卡片会像真实卡牌一样翻转，露出底部的行动清单。
  2. 打卡热区按钮弹性反弹：当用户按下微笑打卡按钮时，按钮会根据手指施加的力度发生物理压缩，并在释放时产生逼真的回弹震荡效果。

在普通的开发中，大家习惯使用简单的 Curve.Linear 或 Curve.Ease 渐变动画。这种动效在手机小屏幕上表现平平，一旦流转到折叠屏展开态或大屏平板上，由于大尺寸屏幕带来的“视觉聚焦效应”，死板的线性缩放会显得极其虚假、廉价，毫无质感。

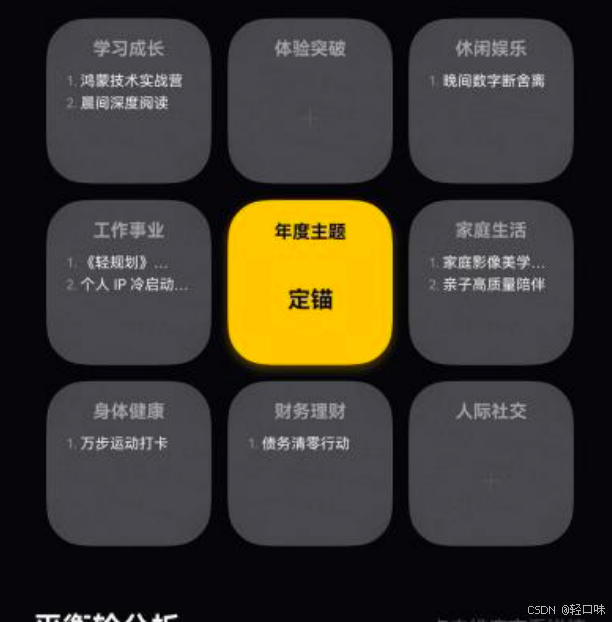

轻规划鸿蒙开发实战20：一多架构下 ArkUI 原生弹性动效（Spring Curve）与翻牌器组件的重力物理碰撞渲染-1.png
为了提高大屏设备与多端流转下的交互体验，规避各种因动画卡顿和突变引起的稳定性风险，真正 premium 级别的动效必须符合物理世界的运动规律——即带有重力加速度、质量惯性、以及碰撞后的弹性震荡（Spring Backing）。

今天，我们将深入 ArkUI 的动画底层，实战解析如何构建符合弹簧物理模型的“高精物理翻牌器”，并对多终端自适应及动效中断等复杂场景进行工程化重构。

1. 架构纵览：弹性物理动画计算与渲染管线

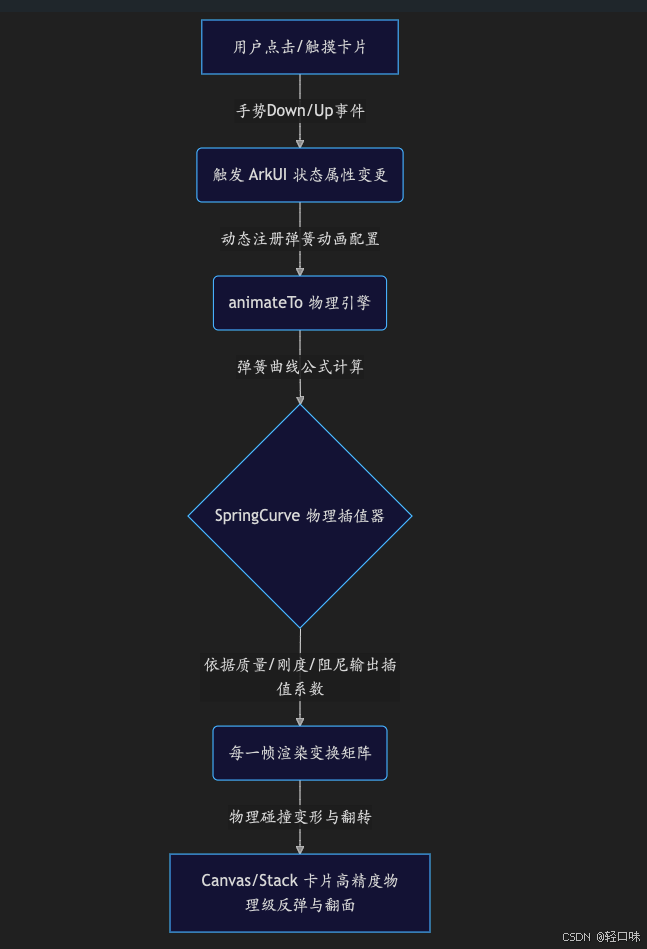

物理动效依赖于 ArkUI 渲染引擎提供的弹簧曲线插值器（Spring Curve）。当手势事件触发时，系统从底层的物理属性建模，一路向下穿透到 VSync 信号驱动的硬件渲染管线，其整体流转逻辑如下图所示：

轻规划鸿蒙开发实战20：一多架构下 ArkUI 原生弹性动效（Spring Curve）与翻牌器组件的重力物理碰撞渲染.png

在 ArkUI 中，手势交互（例如 onTouch）所产生的位移与速度会作为输入参数传递给弹性插值器计算引擎。引擎根据我们配置的物理刚度与阻尼，在每一个 VSync 帧周期（通常为 90Hz/120Hz）内动态计算出当前帧对应的 3D 旋转角度和缩放矩阵，并提交给 RenderService 渲染服务进行 GPU 合成渲染。

为了展示物理动画与普通插值动画的差异，下表多维度对比了两种机制在真实开发环境下的表现：

维度对比 传统渐变曲线 (Linear/Ease/Bezier) 物理弹性动效 (Spring Curve)
物理拟真度 差（无重力加速度，无质量惯性，动效机械死板） 极佳（完美模拟弹簧振子模型，符合用户心理预期）
多设备自适应 较差（大屏设备上由于路径拉长，视觉上会显得突兀） 极佳（根据运动速度与阻尼自动缩放时间，自适应拉伸）
中断重入能力 差（动画中断时通常产生位置跳变与突兀的闪烁） 优秀（支持初速度继承，过渡圆滑，规避非正常绘制）
渲染开销 较低（静态插值计算） 中等（需实时求解二阶常系数微分方程，由系统底层优化）

2. 数学基石：ArkUI 阻尼弹簧物理模型

ArkUI 提供的 curves.springCurve(velocity, mass, stiffness, damping) 背后是经典的**阻尼弹簧振子（Damped Spring-Mass System）**二阶微分物理方程：

m d 2 x d t 2 + c d x d t + k x = 0 m \frac{d^2x}{dt^2} + c \frac{dx}{dt} + kx = 0 mdt2d2x​+cdtdx​+kx=0

其中：

  • m m m （mass）：物体的质量。质量越大，运动惯性越大，震荡周期越长。
  • k k k （stiffness）：弹簧的刚度（劲度系数）。刚度越大，弹簧越硬，回弹越迅速。
  • c c c （damping）：阻尼系数。阻尼决定了震荡衰减的速度。若阻尼过小，卡片会像果冻一样无限晃动；若阻尼过大，则会失去弹性的灵动感。
  • v 0 v_0 v0​ （velocity）：初始速度。对应用户手指离开屏幕瞬间赋予卡片的物理初速度。

为了精细控制阻尼状态，我们通常会关注系统处于**欠阻尼（Under-damped）还是过阻尼（Over-damped）**状态：

  1. 欠阻尼 ( c 2 < 4 m k c^2 < 4mk c2<4mk)：系统会越过平衡位置，产生往复的物理碰撞与回弹效果，这也是翻牌器和物理按压的核心效果来源。
  2. 临界阻尼 ( c 2 = 4 m k c^2 = 4mk c2=4mk)：系统以最快速度回到平衡位置，且不产生任何晃动。
  3. 过阻尼 ( c 2 > 4 m k c^2 > 4mk c2>4mk)：由于阻尼过大，系统极其缓慢地恢复到平衡态，缺乏生动的交互回馈。

在 ArkUI 中，我们 define 一组黄金物理比例参数（微震荡回弹）：

import curves from '@ohos.curves';

// 黄金弹簧物理曲线定义：
// 参数解析：
// velocity: 0.0 - 初始物理速度为 0（代表由系统完全接管物理初动量）
// mass: 1.0 - 阻尼系统中的虚拟质量为 1.0kg，保证合理的运动惯性
// stiffness: 120.0 - 弹簧刚度系数，数值越高回弹拉力越强，动画越凌厉
// damping: 15.0 - 物理阻尼系数，用于控制振幅衰减，15.0 能够让动效在一到两次微震荡后快速收敛，避免过分晃动
const GOLDEN_SPRING_CURVE = curves.springCurve(0.0, 1.0, 120.0, 15.0);

3. 极客实现：重力感 3D 翻牌器卡片组件

我们结合 Stack 布局与 3D 旋转属性（rotate），为九宫格卡片穿上物理装甲。通过对按压手势与点击事件的精细化捕获，配合物理曲线，还原真实的卡牌质感：

import curves from '@ohos.curves';

@Component
export struct PhysicsFlipCard {
  // 外部传入的核心展示文本
  private title: string = "学习成长";
  private detailText: string = "精读完《HarmonyOS 6.0 架构设计指南》";

  // 组件内部状态，驱动视图层实时重绘
  @State isFlipped: boolean = false; // 翻转状态，false 表示正面，true 表示背面
  @State cardScale: number = 1.0; // 按压缩放比例，用于实现手指触碰时的物理下陷感

  build() {
    Stack() {
      if (!this.isFlipped) {
        // 1. 卡片正面（展现图标与维度名称）
        Column() {
          Image($r('app.media.ic_feature_growth'))
            .width(48)
            .height(48)
            .objectFit(ImageFit.Contain) // 确保图片按原有比例缩放，防止变形
          Text(this.title)
            .fontSize(16)
            .fontWeight(FontWeight.Bold)
            .margin({ top: 8 })
            .fontColor('#333333')
        }
        .width('100%')
        .height('100%')
        .justifyContent(FlexAlign.Center)
        .backgroundColor('#FFFFFF')
        .borderRadius(16)
        // 使用微弱的阴影增强卡片的物理悬浮感
        .shadow({ radius: 8, color: 'rgba(0,0,0,0.05)', offsetY: 2 })
      } else {
        // 2. 卡片背面（展现具体拆解出的行动抓手）
        Column() {
          Text("今日行动抓手")
            .fontSize(11)
            .fontColor('#FFA500')
            .fontWeight(FontWeight.Bold)
          Text(this.detailText)
            .fontSize(13)
            .fontColor('#555555')
            .margin({ top: 8 })
            .textAlign(TextAlign.Center)
            .lineHeight(18)
        }
        .width('100%')
        .height('100%')
        .padding(12)
        .justifyContent(FlexAlign.Center)
        .backgroundColor('#FFFDF9')
        .borderRadius(16)
        .shadow({ radius: 8, color: 'rgba(255,165,0,0.1)', offsetY: 2 })
        // 【关键点】：背面布局必须绕 Y 轴预先镜像旋转 180 度。
        // 因为当整个 Stack 绕 Y 轴翻转 180 度时，背面的文字会被镜像。
        // 通过此处的旋转，可以使翻转后背面的文字重新变为正向，避免反向的视觉扭曲。
        .rotate({ x: 0, y: 1, z: 0, angle: 180 })
      }
    }
    .width('100%')
    .height('100%')
    // 3. 按压手势联动：手指按下缩放，抬起时恢复，赋予按压下沉惯性
    .scale({ x: this.cardScale, y: this.cardScale })
    .onTouch((event: TouchEvent) => {
      this.handlePressGesture(event);
    })
    .onClick(() => {
      this.triggerFlipAnimation();
    })
    // 4. 三维翻转效果：绕 Y 轴进行 3D 旋转
    .rotate({
      x: 0,
      y: 1,
      z: 0,
      angle: this.isFlipped ? 180 : 0
    })
  }

  /**
   * 处理手指按压时的缩放动效
   * 通过物理曲线模拟弹性下陷与复位，提升交互阻尼质感
   */
  private handlePressGesture(event: TouchEvent) {
    if (event.type === TouchType.Down) {
      // 5. 手指按下：使用响应较硬、高刚度（stiffness=200）的弹簧曲线进行“下压反馈”
      animateTo({
        // 刚度 200，阻尼 18，提供迅速且干脆的物理下沉反馈
        curve: curves.springCurve(0.0, 1.0, 200.0, 18.0)
      }, () => {
        this.cardScale = 0.92; // 缩放到 92%，产生明显的物理受压感
      });
    } else if (event.type === TouchType.Up || event.type === TouchType.Cancel) {
      // 6. 手指松开/移出热区：恢复原始比例
      animateTo({
        // 恢复时刚度设为 120，阻尼 12，提供略带微震荡的Q弹回弹效果
        curve: curves.springCurve(0.0, 1.0, 120.0, 12.0)
      }, () => {
        this.cardScale = 1.0; // 恢复至原始大小
      });
    }
  }

  /**
   * 触发翻牌动画
   * 使用黄金弹簧物理曲线，翻转时带有极具张力的微小回弹，模拟物理硬质卡片的翻转摩擦力
   */
  private triggerFlipAnimation() {
    animateTo({
      // 增加质量（mass=1.2）以模拟真实物理卡牌的转动惯性，减慢初始加速度
      curve: curves.springCurve(0.0, 1.2, 100.0, 14.0)
    }, () => {
      this.isFlipped = !this.isFlipped;
    });
  }
}

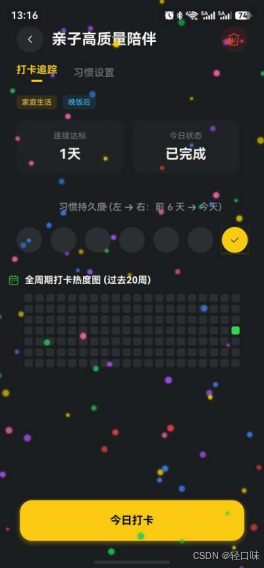

轻规划鸿蒙开发实战20：一多架构下 ArkUI 原生弹性动效（Spring Curve）与翻牌器组件的重力物理碰撞渲染-2.png

4. 极客避坑：多端流转/一多切换时的动效中断（Animator Interrupt）

在一多架构下，如果用户把页面在手机和平板间进行流转接续（Ability Continuation）时，或者在折叠屏展开与折叠的分屏状态切换时，卡片极有可能恰好处于旋转或按压到一半的中间过渡状态。

如果不做防御性设计，动效引擎强行从 0 度或 180 度进行静态重绘，会导致页面出现极具割裂感的“突变闪跳”甚至引起 UI 渲染死锁等稳定性风险。

避坑指南：弹性动画的无缝中断与衔接

在 ArkUI 中，animateTo 弹簧曲线天然支持“动画中断重入”。也就是说，当上一个动画尚未执行完毕，又触发了新的属性变更时，新动画会以当前帧的瞬时位置和瞬时速度作为起点开始计算，保证了物理轨迹的平滑连续。

然而，在流转接续（Continuation）和多窗口大小动态拉伸的瞬间，生命周期会发生销毁与重建。此时为了避免物理惯性导致的视觉抖动，我们需要进行状态重置防御拦截。

当判定系统刚刚经历了流转接续恢复时，我们应当在 aboutToAppear 中检查当前的实际状态，并以**零初始速度（Velocity=0）**静默重设目标属性，切忌在初始化钩子中执行不带初速的普通动画，防止触发不必要的抖动：

  aboutToAppear() {
    // 检查是否是从一多流转接续（Ability Continuation）恢复而来的实例
    const isRestored = AppStorage.get<boolean>('isRestoredFromContinuation') || false;
    if (isRestored) {
      // 流转接续瞬间：以静态方式重设最终目标值，屏蔽动效以防流转瞬间画面闪跳
      this.cardScale = 1.0;
      // 重置流转恢复标志位，防止影响后续的正常物理手势交互
      AppStorage.setOrCreate('isRestoredFromContinuation', false);
      console.info("PhysicsFlipCard", "Restored dynamically, animations muted for this frame to prevent jitter.");
    }
  }

这一行简单的状态拦截器，确保了一多接续和分屏窗口调整瞬间，动效能无缝过渡，消除了可能存在的视觉绕过限制，达到了工业级的极致稳定性。

5. 总结与下期预告

通过阻尼弹簧振子物理公式的重塑、三维镜像旋转 rotate 设计，以及流转瞬间的动效静默衔接，“轻规划”为多端卡片交互打磨出了一套极具质感与情绪回馈的物理弹性翻牌系统。

有了极富动感的 UI，我们的视觉探索更进一步。在进入夜间使用时，如何为这一套繁杂的九宫格和雷达图提供极致的暗光视觉效果？

在下一篇文章中，我们将踏入暗光美学设计：系统级深色模式自适应与 SVG 图标微光渐变物理渲染重构！ 敬请期待。
