ArkUI 绘制体系：Canvas 与 XComponent 对比

> 掌握 Canvas 与 XComponent 的核心差异，选对绘制方案，避免踩上"用了接口但渲染完全不对"的天坑。

> 适用版本：HarmonyOS NEXT / API 12+　｜　阅读时长：约 18 分钟

---

一、从真实需求说起

假设你在开发一款运动健康 App，需要实现两个功能：

1. 一个心率折线图，用户每秒刷新一次数据，图表需要流畅动画。

2. 一个 OpenGL 渲染的 3D 运动轨迹地图，接入第三方 Native 地图 SDK。

直觉上，两者都是"在界面上画图"，但如果你把这两个需求都交给 Canvas 或都交给 XComponent，你会碰到截然不同的麻烦：Canvas 无法接入 Native Surface；XComponent 的 ArkTS 绘制 API 极为有限。

这篇文章的目的就是搞清楚：Canvas 和 XComponent 各自是什么，适合什么场景，底层机制为何不同，以及实践中的关键坑点。

---

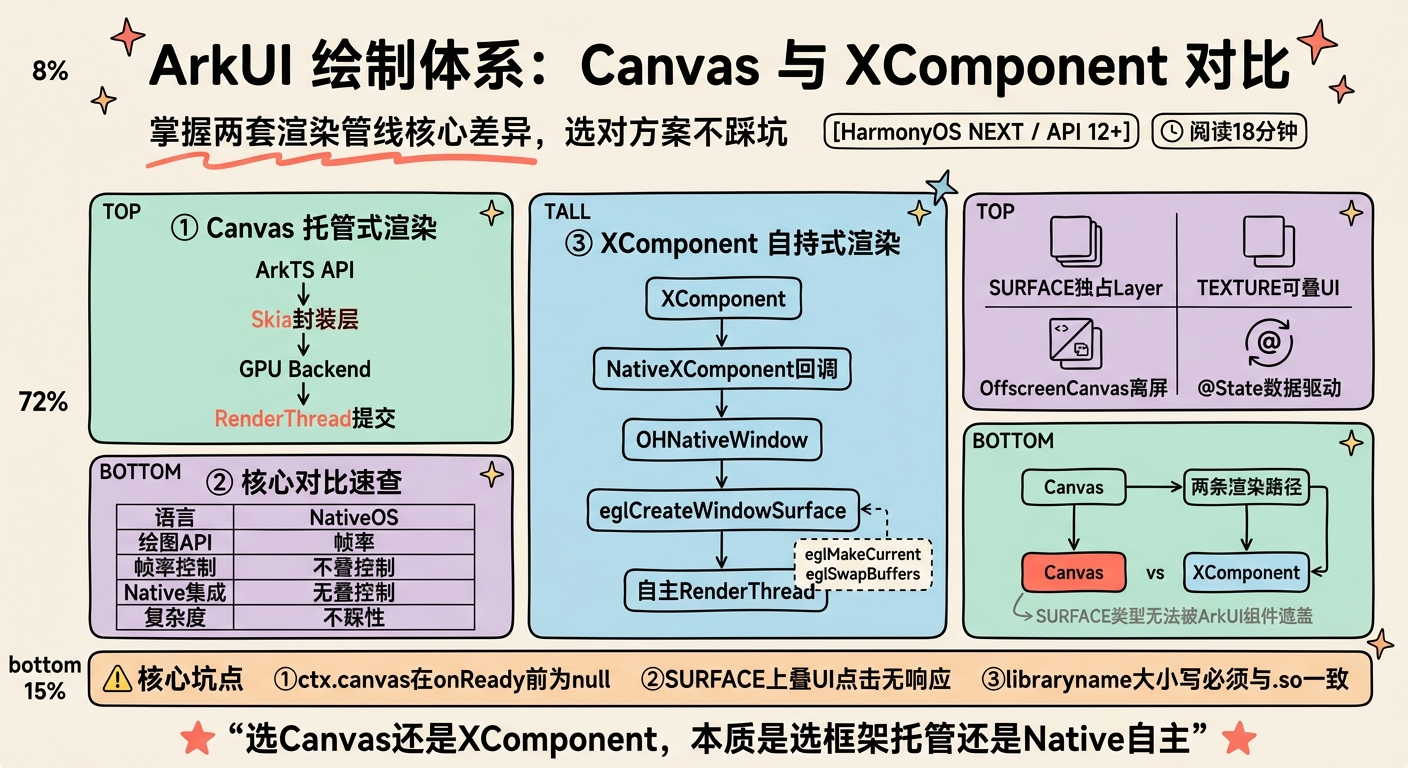

二、核心原理：两套截然不同的渲染管线

2.1 ArkUI 渲染体系概览

ArkUI 渲染体系
├── ArkTS 侧渲染（托管式）
│   ├── 内置组件（Text/Image/Button…）
│   ├── Canvas 组件  ← ArkTS 2D 绘制 API
│   └── Shape 组件
└── Native Surface 渲染（自持式）
└── XComponent ← 挂载 Native Surface / EGL / OpenGL / Camera

Canvas 属于托管式渲染：ArkUI 框架接管合成、栅格化、VSync 同步等全部流程，你只需调用 ArkTS 绘图 API，框架决定何时提交帧缓冲。

XComponent 属于自持式渲染：框架仅提供一块 OHNativeWindow（即 ANativeWindow），后续的 EGL Surface 初始化、帧提交、双缓冲管理全部由 Native 侧代码自行完成。

2.2 Canvas 的内部调用链

ArkTS: ctx.fillRect(x, y, w, h)
└── CanvasRenderingContext2D  (ArkTS binding)
└── CanvasRenderer        (C++ Skia 封装层)
└── SkCanvas.drawRect
└── GPU Backend (Vulkan / OpenGL ES)
└── Swap Buffer  (由 ArkUI RenderThread 触发)

关键点：你的 ArkTS 绘图指令是批量提交的，在下一次 VSync 信号到来时，RenderThread 才统一提交。这意味着：

- 即使你连续调用 100 次 fillRect，也只产生一次 GPU 提交。

- 你无法控制帧提交时机，也无法在 Canvas 上使用 EGL。

2.3 XComponent 的内部调用链

ArkTS: XComponent { type: SURFACE, onLoad: … }
└── NativeXComponent 回调 (C++ NAPI)
└── OH_NativeXComponent_GetNativeWindow()
└── OHNativeWindow (= ANativeWindow)
├── eglCreateWindowSurface(eglDisplay, config, window, nullptr)
└── 自主 RenderThread → eglSwapBuffers → 提交帧

关键点：你拿到的是一个 Native Surface 句柄，之后的渲染完全脱离 ArkUI 框架。你可以：

- 使用 OpenGL ES / Vulkan 直接渲染。

- 挂载三方 Native SDK（地图、视频、游戏引擎等）。

- 精确控制帧率（如 120fps 独立渲染线程）。

---

三、API 对比速查

| 维度 | Canvas | XComponent |

|------|--------|------------|

| 使用语言 | ArkTS | C++ (NAPI) + ArkTS 触发 |

| 绘制 API | CanvasRenderingContext2D（类 Web Canvas） | OpenGL ES / Vulkan / EGL（自行管理） |

| Surface 控制 | 框架托管，不可干预 | 完全自主（OHNativeWindow） |

| 帧率控制 | 随 ArkUI VSync，通常 60fps | 自行控制，可超 60fps |

| 与 Native SDK 集成 | 不支持 | 原生支持 |

| 性能上限 | 中（受 ArkTS/Skia 层开销） | 高（直连 GPU） |

| 开发复杂度 | 低 | 高（需写 C++） |

| 典型场景 | 图表、手写板、小游戏逻辑 | 地图、视频、AR/VR、游戏引擎 |

| XComponent 类型 | 不适用 | SURFACE（渲染）/ TEXTURE（合成）/ COMPONENT（嵌入 View） |

---

四、Canvas 实战：心率折线图

4.1 完整可运行示例

// HeartRateChart.ets
@Component
export struct HeartRateChart {
// 状态数据：最近 60 秒心率值
@State private dataPoints: number[] = Array(60).fill(75)
private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(
new RenderingContextSettings(true) // true = 开启抗锯齿
)
private animTimer: number = -1

// 模拟心率数据推入
aboutToAppear() {
this.animTimer = setInterval(() => {
const newVal = 60 + Math.floor(Math.random() * 60) // 60~120
this.dataPoints = [...this.dataPoints.slice(1), newVal]
}, 1000)
}

aboutToDisappear() {
clearInterval(this.animTimer)
}

// 核心绘制逻辑
private drawChart(ctx: CanvasRenderingContext2D, w: number, h: number) {
ctx.clearRect(0, 0, w, h)

// 背景
ctx.fillStyle = '#1A1A2E'
ctx.fillRect(0, 0, w, h)

// 网格线
ctx.strokeStyle = 'rgba(255,255,255,0.1)'
ctx.lineWidth = 1
for (let i = 1; i < 4; i++) {
const y = (h / 4) * i
ctx.beginPath()
ctx.moveTo(0, y)
ctx.lineTo(w, y)
ctx.stroke()
}

// 心率折线（渐变）
const grad = ctx.createLinearGradient(0, 0, 0, h)
grad.addColorStop(0, '#FF6B6B')
grad.addColorStop(1, '#FF6B6B00')
ctx.strokeStyle = '#FF6B6B'
ctx.lineWidth = 2.5
ctx.beginPath()

const max = 160, min = 40
this.dataPoints.forEach((val, i) => {
const x = (i / (this.dataPoints.length - 1)) * w
const y = h - ((val - min) / (max - min)) * h
i === 0 ? ctx.moveTo(x, y) : ctx.lineTo(x, y)
})
ctx.stroke()

// 最新心率文字
const latest = this.dataPoints[this.dataPoints.length - 1]
ctx.fillStyle = '#FF6B6B'
ctx.font = 'bold 32px sans-serif'
ctx.fillText(${latest} bpm, 12, 44)
}

build() {
Canvas(this.ctx)
.width('100%')
.height(200)
// onReady 仅在 Canvas 首次就绪时触发，不要在此做数据驱动更新
.onReady(() => {
this.drawChart(this.ctx, 375, 200) // 初始绘制
})
// 数据变化时通过 @State 触发 build，在 build 完成后重绘
.onChange(() => {
const size = this.ctx.canvas
this.drawChart(this.ctx, size.width, size.height)
})
}
}

4.2 错误写法 → 问题 → 正确写法

场景：在 onReady 里动态监听数据变化并触发重绘

// 错误写法：在 onReady 里 setInterval 直接调用绘制
.onReady(() => {
setInterval(() => {
this.ctx.clearRect(0, 0, 375, 200)
// ... 绘制逻辑
}, 1000)
})

问题：onReady 只触发一次，此时 Canvas 尺寸可能尚未最终确定（尤其在动态布局中），且 setInterval 里直接操作 ctx 绕过了 ArkUI 渲染调度，可能导致绘制结果在下一帧被覆盖或 ctx 状态不一致。

// 正确写法：用 @State 驱动 build，在 onChange 里重绘
@State private dataPoints: number[] = []

// 数据变更 → @State 更新 → build 重新执行 → onChange 触发 → 重绘
.onChange(() => {
const { width, height } = this.ctx.canvas
this.drawChart(this.ctx, width, height)
})

---

五、XComponent 实战：接入 OpenGL ES 渲染

5.1 ArkTS 侧声明

// GLSurface.ets
@Component
export struct GLSurface {
private xComponentController = new XComponentController()

build() {
XComponent({
id: 'glSurface',
type: XComponentType.SURFACE, // 关键：SURFACE 类型
controller: this.xComponentController,
libraryname: 'gl_renderer'    // Native .so 名称（不含 lib 前缀）
})
.width('100%')
.height('100%')
.onLoad((context) => {
// 此时 Surface 已准备好，C++ 侧可安全调用 eglCreateWindowSurface
console.info('XComponent loaded')
})
.onDestroy(() => {
// 必须在此销毁 EGL context，避免 Surface 泄漏
console.info('XComponent destroyed')
})
}
}

5.2 Native 侧关键步骤（C++）

// gl_renderer.cpp — 关键路径
#include

#include

#include


static EGLDisplay  g_display = EGL_NO_DISPLAY;
static EGLSurface  g_surface = EGL_NO_SURFACE;
static EGLContext  g_context = EGL_NO_CONTEXT;

void OnSurfaceCreated(OH_NativeXComponent* component, void* window) {
OHNativeWindow* nativeWindow = static_cast

    (window);


g_display = eglGetDisplay(EGL_DEFAULT_DISPLAY);
eglInitialize(g_display, nullptr, nullptr);

EGLint attribs[] = {
EGL_SURFACE_TYPE, EGL_WINDOW_BIT,
EGL_RED_SIZE, 8, EGL_GREEN_SIZE, 8,
EGL_BLUE_SIZE, 8, EGL_ALPHA_SIZE, 8,
EGL_DEPTH_SIZE, 16,
EGL_NONE
};
EGLConfig config;
EGLint numConfigs;
eglChooseConfig(g_display, attribs, &config, 1, &numConfigs);

// 注意：第三个参数是 OHNativeWindow*
g_surface = eglCreateWindowSurface(g_display, config,
(EGLNativeWindowType)nativeWindow, nullptr);

EGLint ctxAttribs[] = { EGL_CONTEXT_CLIENT_VERSION, 3, EGL_NONE };
g_context = eglCreateContext(g_display, config, EGL_NO_CONTEXT, ctxAttribs);
eglMakeCurrent(g_display, g_surface, g_surface, g_context);

glClearColor(0.1f, 0.1f, 0.3f, 1.0f);
}

void RenderLoop() {
while (g_running) {
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
// ... 绘制调用 ...
eglSwapBuffers(g_display, g_surface);  // 提交帧
}
}

void OnSurfaceDestroyed(OH_NativeXComponent* component, void* window) {
eglDestroySurface(g_display, g_surface);
eglDestroyContext(g_display, g_context);
eglTerminate(g_display);
g_surface = EGL_NO_SURFACE;
g_context = EGL_NO_CONTEXT;
}

5.3 错误写法 → 问题 → 正确写法

场景：在 ArkTS 的 onLoad 之前就尝试获取 Surface 尺寸

// 错误写法：在 aboutToAppear 中直接调用 getXComponentSurfaceSize
aboutToAppear() {
const size = this.xComponentController.getXComponentSurfaceSize()
console.info(size: ${size.surfaceWidth}x${size.surfaceHeight}) // 输出 0x0
}

问题：onLoad 触发前，Native Surface 尚未创建，所有尺寸查询返回 0，在 Native 侧也无法安全调用 EGL API。

// 正确写法：在 onLoad 回调中操作
.onLoad(() => {
const size = this.xComponentController.getXComponentSurfaceSize()
// 此时 size 有效，Native 侧也已触发 OnSurfaceCreated
})

---

六、TEXTURE 类型：Canvas 与 XComponent 的"混用"方案

XComponent 还支持 TEXTURE 类型，这是一个容易被忽视但很有用的模式：

XComponent(TEXTURE 类型)
└── 渲染结果通过 OHNativeImage 暴露为 SurfaceTexture
└── 可被 ArkUI 合成器作为普通纹理合成到 UI 层
└── 支持在其上叠加 ArkUI 组件（如弹窗、浮层）

与 SURFACE 类型的核心区别：

- SURFACE：独立 Layer，始终在 ArkUI UI 层之下，无法在其上叠加 ArkUI 组件。

- TEXTURE：作为 ArkUI 合成流程的一个纹理节点，可以被 ArkUI 组件遮盖、混合。

XComponent({
id: 'textureSurface',
type: XComponentType.TEXTURE,
libraryname: 'my_renderer'
})

选择原则：需要在渲染内容上叠加 ArkUI 组件（如弹幕、控制按钮）→ 用 TEXTURE；纯渲染、追求最高性能 → 用 SURFACE。

---

七、最佳实践

7.1 Canvas：用 offscreen 隔离复杂计算

做法：将耗时的图形计算放到 OffscreenCanvas 上完成，再通过 drawImage 一次性贴到主 Canvas。

原因：OffscreenCanvas 的绘制不在 UI 线程，不阻塞主渲染管线。

不这样做会怎样：主 Canvas 上的复杂计算直接占用 UI 线程，超过 16ms 就丢帧，导致整个界面卡顿。

const offscreen = new OffscreenCanvas(width, height)
const offCtx = offscreen.getContext('2d')
// 在 offCtx 上做耗时绘制
this.ctx.drawImage(offscreen, 0, 0)

7.2 XComponent：必须实现完整的 Surface 生命周期回调

做法：完整实现 OnSurfaceCreated、OnSurfaceChanged（屏幕旋转/尺寸变化）、OnSurfaceDestroyed 三个回调，每个回调都要正确管理 EGL 资源。

原因：系统在息屏、转屏、后台时会销毁并重建 Surface。如果只实现了 OnSurfaceCreated，转屏后 EGL Surface 变为无效。

不这样做会怎样：转屏/息屏/回前台后黑屏，极难复现，通常在 QA 阶段才暴露。

7.3 Canvas：onReady 只做初始化，数据驱动用 @State

做法：onReady 只调用一次初始绘制；之后所有数据变更通过修改 @State 变量来触发 onChange 重绘。

原因：onReady 不会随数据变化重复触发，直接在其中用 Timer 驱动重绘会绕过 ArkUI 渲染调度。

不这样做会怎样：脏渲染、画面撕裂，或 clearRect 后界面空白。

7.4 XComponent：渲染线程与 EGL Context 一一对应

做法：为 EGL Context 绑定一个独立的渲染线程，确保所有 EGL 调用都在同一线程执行。

原因：EGL Context 有线程亲和性（thread affinity）。跨线程调用 eglMakeCurrent 会导致 EGL_BAD_ACCESS 或未定义行为。

不这样做会怎样：随机花屏、偶现崩溃，在多核设备上复现率更高。

---

八、常见坑点

坑点 1：Canvas ctx.canvas 在 onReady 之前为 null

- 现象：调用 this.ctx.canvas.width 得到 undefined 或报错

- 原因：CanvasRenderingContext2D 在未与 Canvas 组件绑定时，canvas 属性尚未初始化

- 复现：在 aboutToAppear 或组件构造函数中访问 ctx.canvas

- 解决：所有依赖 Canvas 尺寸的操作必须在 onReady 或 onChange 之后执行

坑点 2：XComponent SURFACE 类型上叠加的 ArkUI 组件点击无响应

- 现象：在 XComponent 上方放置 Button，按钮显示正常但点击无效

- 原因：SURFACE 类型是独立 Layer，触摸事件被 Native Surface 截获，ArkUI 组件收不到事件

- 复现：使用 SURFACE 类型 + 在其上叠加可点击组件

- 解决：改用 TEXTURE 类型，或通过事件拦截机制处理

坑点 3：Canvas 渐变坐标系在缩放后错位

- 现象：createLinearGradient 定义的渐变方向在 Canvas 缩放后出现偏移

- 原因：渐变坐标在 Canvas 的变换矩阵中定义，scale 之后再定义渐变坐标会被变换

- 复现：先调用 ctx.scale(2, 2)，再调用 createLinearGradient(0, 0, 0, height) — 实际渐变终点变为 height*2

- 解决：在 scale 之前 ctx.save()，定义好渐变后 ctx.restore()

坑点 4：XComponent libraryname 大小写错误导致 onLoad 不触发

- 现象：onLoad 回调永远不被调用，Native 侧注册的 NAPI 函数无效

- 原因：libraryname 必须与 .so 文件名（去掉 lib 前缀和 .so 后缀）完全一致，大小写敏感

- 复现：libraryname: 'MyRenderer' 但 so 文件为 libmyrenderer.so

- 解决：检查 CMakeLists.txt 中的 add_library 名称，确保与 libraryname 一致（全小写）

---

九、总结

1. Canvas 是托管式 2D 绘制：ArkTS 侧调用 Web Canvas 兼容 API，框架负责 GPU 提交，开发简单但无法接入 Native Surface。

2. XComponent 是 Native Surface 挂载点：提供 OHNativeWindow，后续渲染完全由 C++ 代码控制，适合高性能/三方 SDK 场景。

3. SURFACE vs TEXTURE：SURFACE 独占 Layer 性能最高但不能被 ArkUI 组件遮盖；TEXTURE 融入 ArkUI 合成流程，支持 UI 叠加。

4. Canvas 数据驱动核心：用 @State 变更触发 onChange 重绘，不要在 Timer 里绕过 ArkUI 渲染调度。

5. XComponent 生命周期铁律：必须完整实现三个 Surface 回调，EGL 资源严格绑定渲染线程。

核心结论：选 Canvas 还是 XComponent，本质是选"框架托管"还是"Native 自主"，边界清晰，不存在谁好谁坏。

---
