鸿蒙6.0应用开发——图片预览器的实现

概述

图片预览器是常见的开发应用场景。在诸多日常使用的软件中，图片预览器都是提升用户体验的关键组件。它允许用户在上传、分享或编辑图片之前，先对图片进行预览，从而确保图片的质量和效果符合预期。本文章将深入探讨实现图片预览器过程中的几个复杂场景，具体包括：图片如何“跟手”，如何计算并合理限制图片的边界，以及如何解决Swiper组件与滑动手势之间产生的冲突问题。

实现原理

场景描述

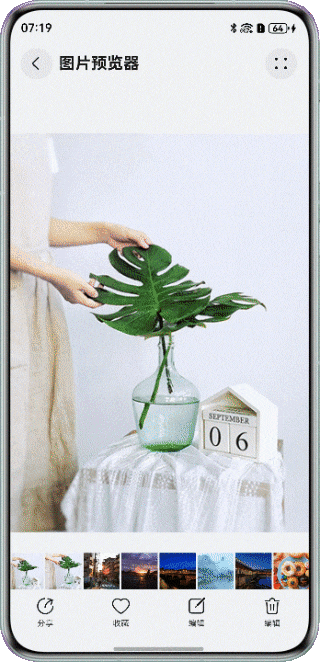

基础的图片预览器功能包括如下操作：

1. 双指捏合图片，即实现对图片以双指中心点为基准点的缩放操作。
2. 双击图片即可切换其大小，当图片处于放大状态时，再次双击即恢复至默认尺寸。
3. 大图片支持左右滑动查看。
4. 点击或滑动图片指示器，主图会随之更新。

其中，缩放图片是通过矩阵变换功能matrix4来实现的，图片的平移是通过属性translate来实现的。

关键技术

图片预览器中的图片查看功能，主要由大图界面来承担，交互操作相对复杂。下面，简要梳理一下大图界面中基本手势的处理与计算方式。

“跟手”的原理

“跟手”操作细分为两大类别：平移“跟手”与缩放“跟手”。

在平移“跟手”中，无论用户的手指如何在屏幕上滑动，其触摸点相对于图片所保持的百分比位置始终保持不变。缩放“跟手”，则是在图片依据用户手势进行缩放调整时，用户手势的中心点不仅相对于屏幕上的坐标保持不变，而且相对于图片内容的百分比位置也保持不变。如下图所示，屏幕是蓝色区域，初始图片是橙色区域，放大后的图片是灰色区域。

假定当前图片位置是<lastScale, offsetX, offsetY>，控件原始宽高为<w, h>，本次缩放图片的缩放值为scale，缩放的中心点百分比位置为<centerX, centerY>，偏移为<offX, offY>，计算终点位置设为<scale’, offsetX’, offsetY’>。

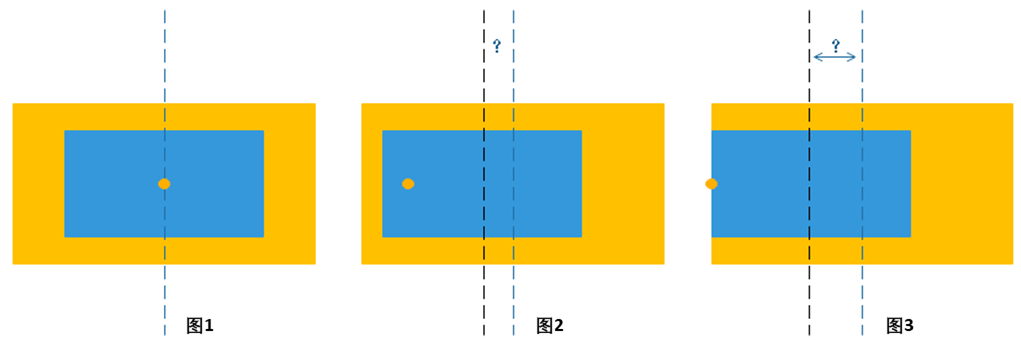

如上图所示，假定缩放时，未发生偏移，蓝色看作交互开始时的控件，橙色是交互后的控件，如果缩放中心点在图片中心（图1），那么控件最终的offset没有任何变化；如果缩放中心在最左边缘（图3），在放大的过程中，整个控件的中心向右发生了偏移。由此，可以计算出图片的最终位置。其中，图2、图3中的问号代表图片的偏移量，而图中的橙色圆点是图片缩放操作的中心点。在以下计算公式中，0.5 表示图片中心点的百分比位置，即 50% = 0.5。

• scale’ = 上次手势结束时的缩放值 * 本次缩放图片的缩放值。

  = lastScale * scale

• offsetX’ = 平移带来的偏移 + 缩放中心不在中心而带来的偏移。

  = (offsetX + offX) + (0.5 - centerX) * 控件大小变化之差

  = (offsetX + offX) + (0.5 - centerX) * (w * lastScale - w * lastScale * scale)

  = (offsetX + offX) + (0.5 - centerX) * w * (scale - 1) * lastScale

  = (offsetX + offX) + (0.5 - centerX) * w * (1 - scale) * lastScale

• 同理 offsetY’ = 平移带来的偏移 + 缩放中心不在中心而带来的偏移。

  = (offsetY + offY) + (0.5 - centerY) * h * (1 - scale) * lastScale

  缩放中心百分比位置<centerX , centerY>计算。如下图，橙色为手机屏幕，触摸点反馈的坐标(x,y)是相较屏幕左上角的（假设控件布满全屏）。



• centerX = ( x - imgX ) / imgWidth

  = ( 触摸点坐标x- X方向图片左上角的坐标）/ 图片的宽度

  = ( 触摸点坐标x- ( ( 组件屏幕的宽度 - 当前图片的宽度) / 2 +上次图片X方向的偏移量)) / 图片的宽度

• 同理 centerY = ( y - imgY ) / imgHeight

  = ( 触摸点坐标y- Y方向图片左上角的坐标 ) / 图片的高度

  = ( 触摸点坐标y- ( ( 组件屏幕的高度 - 当前图片的高度) / 2 +上次图片Y方向的偏移量)) / 图片的高度

边界限制的原理

边界计算涉及两个方面：当前图片显示边界计算、offset范围计算。

• 当前图片显示边界计算可得出当前图片显示的位置，左右上下是否与显示区域边界对齐，如果已经对齐，则不能继续往某个方向继续拖动。
• 平移/缩放时必须对offset作限制，否则图片将被移出显示区域或是手势结束后周围有黑边。从原理上看，某个scale下offset（x&y方向上）的范围是固定的，所以只需在手势交互时根据当前的scale计算得出offsetRange即可（超出边界时取边界作为结果）。

假定下面两个图中显示区域为黑框区域，当前放大倍率是curScale。

如下图，当X方向offset到达上界时图片上边缘x坐标等于0：

到达下界时，图片右边缘与显示区域右边缘重合：

// Calculate the actual display size of the scaled image.
let scaledImageWidth = this.imageWidth * this.curScale;
let scaledImageHeight = this.imageHeight * this.curScale;

// Calculation of X-axis boundaries
if (scaledImageWidth > this.componentWidth) {
  // If the width of the picture exceeds the width of the screen, you can move it left and right.
  let maxXOffset = (scaledImageWidth - this.componentWidth) / 2;
  this.maxOffsetX = maxXOffset;
  this.minOffsetX = -maxXOffset;
} else {
  // The width of the image does not exceed the width of the screen. It should be centered and no X-axis offset is allowed.
  this.maxOffsetX = 0;
  this.minOffsetX = 0;
}

1. 计算缩放图像的宽度和高度：
   • 通过当前缩放比例（this.curScale）乘以原始图像宽度（this.imageWidth）和高度（this.imageHeight）来获取缩放后的图像尺寸。
2. 计算X轴边界偏移量：
   • 判断缩放后的图像宽度是否大于组件宽度。
   • 如果图像宽度超过组件宽度，计算最大和最小X轴偏移量（this.maxOffsetX和 this.minOffsetX），以允许图像在屏幕内左右移动。
   • 如果图像宽度不超过组件宽度，将最大和最小X轴偏移量设置为0，使图像居中显示。
3. 代码中涉及的变量包括：
   • scaledImageWidth和 scaledImageHeight：存储缩放后的图像宽度和高度。
   • maxXOffset：存储图像宽度超过组件宽度时的最大X轴偏移量。
   • this.maxOffsetX和 this.minOffsetX：存储X轴的边界偏移量。

Y方向同理，上下界为：

// Calculate the actual display size of the scaled image.
let scaledImageWidth = this.imageWidth * this.curScale;
let scaledImageHeight = this.imageHeight * this.curScale;

// ...

// Y-axis boundary calculation
if (scaledImageHeight > this.componentHeight) {
  // If the image height exceeds the screen height, it can be scrolled up and down.
  let maxYOffset = (scaledImageHeight - this.componentHeight) / 2;
  this.maxOffsetY = maxYOffset;
  this.minOffsetY = -maxYOffset;
} else {
  // The height of the image does not exceed the height of the screen. It should be centered and no Y-axis offset is allowed.
  this.maxOffsetY = 0;
  this.minOffsetY = 0;
}

1. 计算缩放图像的宽度和高度：
   • 通过当前缩放比例（this.curScale）乘以原始图像宽度（this.imageWidth）和高度（this.imageHeight）来得到缩放后的图像尺寸。
2. 计算Y轴边界偏移量：
   • 检查缩放后的图像高度是否超过组件高度（this.componentHeight）。
   • 如果超过，计算最大和最小Y轴偏移量（this.maxOffsetY和 this.minOffsetY），以允许图像上下滚动。
   • 如果未超过，将最大和最小Y轴偏移量设置为0，使图像垂直居中。
   • 检查缩放后的图像高度是否超过组件高度（this.componentHeight）。
3. 代码中涉及的变量和逻辑确保了图像在不同尺寸下的显示效果，提供了良好的用户体验。
