鸿蒙原生ArkTS布局实战：PinchGesture捏合缩放 — 从入门到精通

一、引言

在移动端应用开发中，双指捏合缩放（Pinch-to-Zoom）已经成为用户最熟悉、最自然的触控手势之一。无论是浏览高分辨率照片、查看电子地图、阅读PDF文档，还是在画布上进行设计创作，几乎所有涉及图形内容呈现的应用都需要提供缩放功能。可以说，捏合缩放已经从一个"锦上添花"的功能，变成了用户对一款合格应用的基本期待。

HarmonyOS NEXT 作为华为全场景分布式操作系统的核心版本，在其原生 ArkUI 框架中提供了一套设计完善、性能卓越的手势系统（Gesture System）。这套手势系统采用了声明式绑定模式，开发者只需要通过简单的链式调用，就可以为任意 UI 组件添加丰富的触控交互能力。其中 PinchGesture 就是专门用于处理双指捏合与拉伸事件的 API 组件。

本文不满足于给出一个"能跑"的 Demo，而是希望带领读者真正理解其背后的设计原理。我们将从手势系统的整体架构出发，逐步深入到每行代码的设计意图，最后探讨如何将这个 Demo 扩展为生产级的缩放组件。无论你是刚接触鸿蒙开发的新手，还是有经验的 ArkTS 开发者，都能从中获得有价值的见解。

二、HarmonyOS NEXT 手势系统概述

2.1 手势体系的分层架构

ArkUI 的手势系统并非简单的"事件监听"，而是一个具备识别、仲裁、传递能力的完整体系。它的核心设计理念是：将手势识别与业务逻辑解耦，让开发者以声明式的方式描述交互意图。

整个体系从上到下可以分为三个层次：

第一层：手势识别器（Gesture Recognizer）
这是最底层的基础单元，每种手势类型对应一个识别器。例如 TapGesture 负责识别点击，PinchGesture 负责识别双指捏合。每个识别器内部维护着自己的状态机，从"可能"到"已识别"再到"结束"。

第二层：手势绑定器（Gesture Modifier）
通过 .gesture() 修饰符将手势识别器绑定到目标组件上。一个组件可以绑定多个手势，系统会自动进行手势冲突仲裁。

第三层：手势回调（Gesture Callback）
通过 onActionStart、onActionUpdate、onActionEnd、onActionCancel 四个回调，开发者可以响应手势生命周期的每个阶段。

这种分层设计的最大好处是关注点分离：手势识别器专注于判断"用户做了什么"，回调专注于处理"我们该怎么做"，而手势绑定器则负责将两者关联起来。

2.2 六种基础手势一览

ArkUI 提供了六种开箱即用的基础手势类型，每种手势都有自己独特的应用场景：

手势类型 英文名称 触发条件 典型应用场景
TapGesture 点按手势 单指点击后抬起 按钮点击、卡片选择
LongPressGesture 长按手势 单指长按超过阈值时间（默认500ms） 上下文菜单、拖拽排序触发
PanGesture 拖拽平移手势 单指或多指滑动 滑动列表、拖拽移动元素
PinchGesture 双指捏合手势 双指靠拢或分离 图片缩放、地图缩放
RotationGesture 旋转手势 双指旋转 图片旋转、方向调整
SwipeGesture 快速滑动手势 快速滑动后抬起 左右滑动切换Tab、删除操作

这六种手势不仅可以独立使用，还可以通过 GestureGroup 组合成复合手势。例如 GestureGroup(GestureMode.Parallel, PinchGesture(...), PanGesture(...)) 可以实现缩放和平移同时进行——这种组合在图片浏览器中极其常见。

2.3 PinchGesture 的构造参数

PinchGesture 的构造函数接收两个可选参数，它们虽然简单，但对用户体验有直接影响：

PinchGesture({ fingers?: number, distance?: number })

fingers 参数：指定触发手势所需的最少手指数量。对于捏合缩放来说，默认值 2 是最自然的选择。但如果你的应用场景允许三指手势（例如某些专业绘图应用），也可以设置为 3。设置更高的值可以降低误触率，但也会增加用户的学习成本。

distance 参数：指定触发手势的最小移动距离，单位是 vp（virtual pixel，虚拟像素）。默认值为 5，意味着双指需要至少移动 5 个虚拟像素才能触发手势。这个值的设计需要权衡两个因素：

  • 值太小（如 1）：手势太灵敏，轻微的触摸抖动就会触发缩放，导致"飘"的感觉
  • 值太大（如 20）：手势太迟钝，用户需要大幅度移动手指才能触发，体验迟钝

经过大量设备的测试验证，distance: 5 是一个普适性较好的平衡值。如果你的应用用户群体主要是老年用户（手指控制力较弱），可以考虑提高到 8~10；如果是专业应用（如设计工具），可以降低到 3 以获得更精确的响应。

2.4 PinchGestureEvent 事件对象详解

每个回调函数都携带一个 PinchGestureEvent 事件对象，它包含了手势识别过程中的全部状态信息：

属性 类型 只读 说明
scale number 是 相对于手势开始时的缩放比（初始值为 1.0，捏合变小、拉伸变大）
pinchCenterX number 是 双指中心点相对于被绑定组件左上角的 X 坐标（单位：vp）
pinchCenterY number 是 双指中心点相对于被绑定组件左上角的 Y 坐标（单位：vp）
fingerCount number 是 当前参与手势的手指数量
timestamp number 是 事件发生的时间戳（单位：纳秒）
source TouchSource 是 输入源类型（手指、触控笔等）

这里需要特别强调 scale 属性的语义：它不是累计缩放倍数，而是从手势开始时刻到当前时刻的瞬时变化率。这个设计意图很明确——每次回调都基于同一个基准值（手势开始时）来计算，避免了"累积误差"的问题。我们在第三章中会详细展示如何正确使用这个值。

三、项目搭建与环境配置

3.1 创建 HarmonyOS NEXT 应用项目

打开 DevEco Studio（推荐使用最新版本，本文基于 DevEco Studio 5.0+ 编写），选择"Create Project"，然后选择"Empty Ability"模板。在配置页面中：

  • Project Name：任意名称，例如 PinchGestureDemo
  • Bundle Name：如 com.example.pinchdemo
  • Save Location：选择本地目录
  • Compatible SDK：选择 6.1.0(23) 或更高版本
  • Device Type：勾选 Phone
  • Language：选择 ArkTS

创建完成后，项目会自动生成默认的文件结构。不要急着开始编码，先熟悉一下项目的关键目录：

PinchGestureDemo/
├── entry/
│   ├── src/main/ets/
│   │   ├── entryability/EntryAbility.ets    # 应用入口 Ability
│   │   └── pages/Index.ets                  # 默认首页
│   ├── build-profile.json5                  # 模块构建配置
│   └── oh-package.json5                     # 模块包依赖
├── build-profile.json5                      # 全局构建配置
└── hvigor/hvigor-config.json5               # Hvigor 构建工具配置

3.2 确认 SDK 版本

由于本文使用的 API 特性与版本相关，请确认 entry/build-profile.json5 中的 SDK 版本配置：

{
  "targetSdkVersion": "6.1.0(23)",
  "compatibleSdkVersion": "6.1.0(23)",
  "runtimeOS": "HarmonyOS"
}

这里的 6.1.0(23) 对应 HarmonyOS NEXT 的 API Version 12。如果你的项目使用的是其他版本，部分 API 可能有细微差异，需要查阅对应版本的 API 参考文档。

3.3 修改入口页面路由

默认情况下，EntryAbility.ets 中加载的是 pages/Index 页面。为了让应用启动后直接进入我们的捏合缩放演示页面，需要做两处修改。

第一步：修改 EntryAbility.ets 中的 loadContent 路径：

// entry/src/main/ets/entryability/EntryAbility.ets
import { AbilityConstant, ConfigurationConstant, UIAbility, Want } from '@kit.AbilityKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
import { window } from '@kit.ArkUI';

const DOMAIN = 0x0000;

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    try {
      this.context.getApplicationContext().setColorMode(
        ConfigurationConstant.ColorMode.COLOR_MODE_NOT_SET
      );
    } catch (err) {
      hilog.error(DOMAIN, 'testTag', '设置颜色模式失败: %{public}s', JSON.stringify(err));
    }
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onCreate');
  }

  onWindowStageCreate(windowStage: window.WindowStage): void {
    hilog.info(DOMAIN, 'testTag', '%{public}s', 'Ability onWindowStageCreate');
    // ★ 关键修改：将 'pages/Index' 改为 'pages/PinchGestureDemo'
    windowStage.loadContent('pages/PinchGestureDemo', (err) => {
      if (err.code) {
        hilog.error(DOMAIN, 'testTag', '加载页面失败: %{public}s', JSON.stringify(err));
        return;
      }
      hilog.info(DOMAIN, 'testTag', '页面加载成功');
    });
  }
  // 其他生命周期方法保持不变...
}

第二步：修改 main_pages.json，注册新页面路由：

{
  "src": [
    "pages/Index",
    "pages/PinchGestureDemo"
  ]
}

这个 JSON 文件告诉系统哪些页面可以被路由加载。每个字符串对应 pages 目录下的一个 .ets 文件。

3.4 常见配置错误排查

现象 原因 解决方法
仍然显示 Hello World EntryAbility.ets 中页面路径未修改 确认 loadContent 参数为 'pages/PinchGestureDemo'
编译报错 “页面未注册” main_pages.json 未添加新页面 检查 JSON 中是否包含 "pages/PinchGestureDemo"
API 不存在 SDK 版本过低或 API 枚举值错误 确认 compatibleSdkVersion 为 6.1.0(23)

四、完整页面代码逐层解析

现在进入最核心的部分——PinchGestureDemo.ets 的完整实现。我将代码分为六个逻辑层次逐一讲解，每个层次都有明确的职责边界。

4.1 第一层：辅助函数与状态定义

/**
 * clamp 函数：将任意数值限定在 [min, max] 闭区间内
 *
 * 工作原理：
 * - Math.max(value, min)：确保不会低于最小值
 * - Math.min(result, max)：确保不会超过最大值
 * - 两个函数嵌套使用，实现"夹逼"效果
 *
 * 使用场景：
 * - 缩放范围保护（0.5x ~ 5.0x）
 * - 滚动边界限制
 * - 动画值范围约束
 */
function clamp(value: number, min: number, max: number): number {
  return Math.min(Math.max(value, min), max);
}

@Entry
@Component
struct PinchGestureDemo {
  // ═══════════════════════════════════════════════
  // 状态变量区 —— 所有 @State 变量共同驱动 UI 实时刷新
  // ═══════════════════════════════════════════════

  /**
   * currentScale：当前缩放倍数
   * - 初始值为 1.0，表示原始大小（无缩放）
   * - 取值范围被 clamp 限制在 [0.5, 5.0]
   * - 使用 @State 装饰，任何修改都会触发 build() 重新执行
   */
  @State currentScale: number = 1.0;

  /**
   * savedScale：手势开始时的缩放快照
   * - 不使用 @State，因为它本身不驱动 UI
   * - 用于在手势过程中作为基准值参与累积运算
   * - 手势结束时更新为 currentScale 的最新值
   */
  private savedScale: number = 1.0;

  /**
   * pinchScale：当前手势的瞬时 scale 值
   * - 直接取自 PinchGestureEvent.scale
   * - 主要用于调试信息展示（严格来说可以移除）
   * - 保留它可以更清晰地看到 event.scale 的变化规律
   */
  @State pinchScale: number = 1.0;

  /**
   * centerX / centerY：缩放中心归一化坐标
   * - 取值范围：0 ~ 1（0 表示左侧/顶部，1 表示右侧/底部）
   * - 通过 event.pinchCenterX / 容器宽高 计算得到
   * - 传递给 .scale({ centerX, centerY }) 实现"以双指中心缩放"
   */
  @State centerX: number = 0;
  @State centerY: number = 0;

  /**
   * tipText：界面底部的提示文字
   * - 在不同手势阶段显示不同内容
   * - "双指捏合缩放图片" → "缩放中..." → "缩放完成" → "已重置"
   * - 为用户提供明确的状态反馈
   */
  @State tipText: string = '双指捏合缩放图片';

关于状态变量的设计哲学：

在 ArkTS 中，@State 是一个声明式响应式编程的核心装饰器。被 @State 修饰的变量具有以下特性：

  1. 单向数据流：状态变量是组件的"真相来源"（Single Source of Truth），UI 只通过读取状态变量来渲染
  2. 自动追踪依赖：框架会自动追踪 build() 方法中使用了哪些 @State 变量，当变量变化时，只有依赖该变量的 UI 部分会重新渲染（增量更新）
  3. 最小化原则：只把需要驱动 UI 的变量标记为 @State，不需要的变量（如 savedScale）用 private 修饰即可

4.2 第二层：外层容器与标题区域

build() {
  // ================================================
  // 最外层 Column —— 垂直方向居中对齐的根容器
  // ================================================
  Column() {
    // ── 主标题 ──
    Text('PinchGesture 捏合缩放')
      .fontSize(20)
      .fontWeight(FontWeight.Bold)
      .fontColor('#FF333333')
      .margin({ top: 24, bottom: 8 })

    // ── 副标题 ──
    Text('双指在下方区域捏合/拉伸，体验缩放效果')
      .fontSize(14)
      .fontColor('#FF999999')
      .margin({ bottom: 16 })

布局选型分析：

选择 Column 作为根容器是因为页面的内容方向是自上而下垂直排列的：标题 → 缩放区域 → 信息展示 → 重置按钮 → 底部提示。Column 是 ArkUI 中实现垂直布局的首选组件。

标题部分使用了两个 Text 组件，分别显示主标题和副标题。在字体颜色的选择上：

  • 主标题使用 #FF333333（深灰色），适合作为大标题，视觉重量足够但不过于刺眼
  • 副标题使用 #FF999999（浅灰色），与主标题形成层次对比，引导用户的注意力流向主要内容区域

4.3 第三层：缩放容器（Stack 层叠布局）

这是整个页面最核心的 UI 区域，一个 320×320vp 的 Stack 容器。选择 Stack 而非 Column 或 Flex，是因为缩放场景天然需要"层叠"的布局语义：

// ============================================
// Stack 层叠容器 —— 三层层叠：背景 → 内容 → 水印
// 整个 Stack 响应 PinchGesture 手势
// ============================================
Stack() {
  // ── 第一层：2×2 棋盘格背景 ──
  // 作用：帮助用户感知缩放的变化幅度
  // 设计：交替的浅灰/中灰色块形成棋盘格纹
  Column() {
    Row() {
      Column().backgroundColor('#FFE0E0E0')  // 浅灰色块
      Column().backgroundColor('#FFD0D0D0')  // 中灰色块
    }.width('100%').layoutWeight(1)
    Row() {
      Column().backgroundColor('#FFD0D0D0')  // 中灰色块
      Column().backgroundColor('#FFE0E0E0')  // 浅灰色块
    }.width('100%').layoutWeight(1)
  }
  .width('100%')
  .height('100%')

  // ── 第二层：被缩放的内容卡片 ──
  // 模拟一张图片：渐变色背景 + emoji + 文字说明
  Column() {
    Column() {
      Text('🏔')                // 山景 emoji 作为图片占位
        .fontSize(64)
      Text('山景示例')
        .fontSize(18)
        .fontWeight(FontWeight.Medium)
        .fontColor('#FFFFFFFF')
        .margin({ top: 8 })
      Text('双指捏合缩放我')
        .fontSize(12)
        .fontColor('#CCFFFFFF')
        .margin({ top: 4 })
    }
    .width(200)
    .height(200)
    .justifyContent(FlexAlign.Center)
    .alignItems(HorizontalAlign.Center)
    .borderRadius(16)
    // 靛蓝到紫罗兰的渐变色，视觉效果突出
    .linearGradient({
      direction: GradientDirection.Bottom,
      colors: [
        ['#FF6678FF', 0.0],   // 起点：亮靛蓝
        ['#FF9F7AFF', 1.0]    // 终点：紫罗兰
      ]
    })
    .shadow({
      radius: 12,
      color: '#336678FF',
      offsetX: 0,
      offsetY: 4
    })
  }
  // ★★★ 核心(1)：scale 变换 — 将缩放倍数作用于视觉呈现 ★★★
  .scale({
    x: this.currentScale,    // X 轴缩放
    y: this.currentScale,    // Y 轴缩放（保持等比）
    centerX: this.centerX,   // 缩放中心 X（归一化）
    centerY: this.centerY    // 缩放中心 Y（归一化）
  })
  .animation({
    duration: 100,            // 动画持续时间 100ms
    curve: Curve.FastOutLinearIn  // 缓动曲线：先快后慢再匀速
  })

  // ── 第三层：左上角的缩放数值水印 ──
  // 始终显示当前缩放倍数，不参与缩放变换
  Text(`× ${this.currentScale.toFixed(2)}`)
    .fontSize(28)
    .fontWeight(FontWeight.Bold)
    .fontColor('#22000000')   // 半透明黑色，不干扰视觉
    .position({ x: 16, y: 16 })
}
.width(320)
.height(320)
.borderRadius(20)
.clip(true)                   // 裁切超出圆角边界的部分
.backgroundColor('#FFF5F5F5')
.border({
  width: 1,
  color: '#FFE0E0E0'
})
为什么选择 Stack 容器？

Stack 是 ArkUI 中的层叠布局容器，其核心特性是子组件按照声明顺序从底部向上堆叠。在这个场景中，Stack 的三层层叠结构完美匹配了需求：

层级 内容 是否参与缩放 作用
第一层（最底） 棋盘格背景 否（作为容器背景） 提供视觉参考，让用户感知缩放幅度
第二层（中间） 内容卡片 是（被 .scale() 作用） 演示缩放的核心对象
第三层（最顶） 数值水印 否（固定位置） 实时显示缩放倍数

如果一个组件不参与缩放（如水印），放在 Stack 中声明在该组件之后即可覆盖在上面。

geometryClip 与 borderRadius 的关系

.clip(true) 是一个容易被忽视但非常重要的设置。它让 Stack 容器在绘制时对超出 borderRadius 圆角边界的子元素进行裁切。如果不设置 .clip(true)，当内容缩放变大超出圆角时，会出现"直角溢出圆角"的视觉缺陷。

4.4 第四层：★★★ 核心手势绑定与业务逻辑 ★★★

这是整个示例的灵魂所在。让我们逐行分析每个回调的设计意图和背后的算法原理：

// ★★★ 核心(2)：给整个 Stack 绑定 PinchGesture ★★★
.gesture(
  // ── 创建 PinchGesture 实例 ──
  // fingers=2：需要两根手指同时触摸
  // distance=5：最少移动 5vp 才触发（防抖阈值）
  PinchGesture({ fingers: 2, distance: 5 })

    // ════════════════════════════════════════════
    // ① onActionStart：手势识别成功，开始触发
    // ════════════════════════════════════════════
    .onActionStart((event: PinchGestureEvent) => {
      // 保存当前缩放值作为本次手势的基准
      this.savedScale = this.currentScale;
      // 计算双指中心的归一化坐标
      this.centerX = event.pinchCenterX / 320;
      this.centerY = event.pinchCenterY / 320;
      // 更新提示文字
      this.tipText = '缩放中...';
      // 控制台日志，方便调试
      console.info(`[PinchDemo] 开始缩放, savedScale=${this.savedScale}`);
    })

    // ════════════════════════════════════════════
    // ② onActionUpdate：★ 核心中的核心 ★
    //    手势进行中，每帧回调一次
    // ════════════════════════════════════════════
    .onActionUpdate((event: PinchGestureEvent) => {
      /**
       * ★★★ 缩放累积算法详解 ★★★
       *
       * event.scale 的语义：
       *   - 它是"相对于手势开始时刻"的缩放比
       *   - 手势开始时为 1.0
       *   - 双指捏合（靠拢）时小于 1.0（如 0.8, 0.6...）
       *   - 双指拉伸（分离）时大于 1.0（如 1.2, 1.5...）
       *
       * 因此实际缩放值的计算方法为：
       *   当前缩放值 = 手势开始时的缩放值 × 当前瞬时缩放比
       *
       * 示例：
       *   场景：用户先缩放到 2.0x，松手，然后再次缩放
       *   第一次手势：savedScale=1.0, event.scale=2.0 → currentScale=2.0
       *   第二次手势：savedScale=2.0, event.scale=0.8 → currentScale=1.6
       *
       * 为什么不直接用 currentScale += delta？
       *   因为 event.scale 不是增量值，而是相对于基准的比例值。
       *   累积加法会导致"缩放敏感度"越变越大，最终失控。
       */
      const rawScale = this.savedScale * event.scale;

      /**
       * 范围保护：使用 clamp 限制在 0.5x ~ 5.0x
       *
       * 为什么限制范围？
       * - 0.5x（缩小到一半）：再小内容就难以辨认了
       * - 5.0x（放大到五倍）：再大内容就严重像素化了
       * - 对于真实图片场景，上限可以提高到 10x~20x
       * - 对于文字内容，上限建议降低到 3x 以保持可读性
       */
      this.currentScale = clamp(rawScale, 0.5, 5.0);
      this.pinchScale = event.scale;  // 记录瞬时值用于调试

      /**
       * 更新缩放中心点
       *
       * 为什么要归一化？
       * .scale({ centerX, centerY }) 要求传入 0~1 的归一化坐标，
       * 0 表示最左侧，1 表示最右侧。
       * 而 event.pinchCenterX 返回的是像素坐标（0~320），
       * 所以需要除以容器宽度 320。
       */
      if (this.centerX !== 0 || this.centerY !== 0) {
        this.centerX = event.pinchCenterX / 320;
        this.centerY = event.pinchCenterY / 320;
      }

      console.info(
        `[PinchDemo] event.scale=${event.scale.toFixed(3)}, ` +
        `currentScale=${this.currentScale.toFixed(3)}`
      );
    })

    // ════════════════════════════════════════════
    // ③ onActionEnd：手势正常结束（双指抬起）
    // ════════════════════════════════════════════
    .onActionEnd((event: PinchGestureEvent) => {
      // 将当前缩放值写入 savedScale，作为下次手势的基准
      this.savedScale = this.currentScale;
      // 告知用户缩放结果
      this.tipText = `缩放完成：× ${this.currentScale.toFixed(2)}`;
      console.info(`[PinchDemo] 缩放结束, finalScale=${this.currentScale}`);
    })

    // ════════════════════════════════════════════
    // ④ onActionCancel：手势被异常中断
    // ════════════════════════════════════════════
    .onActionCancel(() => {
      // 恢复到手势开始前的缩放值
      this.currentScale = this.savedScale;
      this.tipText = '手势已取消';
    })
)
为什么 savedScale 和 currentScale 不能合并为一个变量？

这是新手最容易困惑的地方。让我们分析一个场景：

  1. 用户进入页面，当前缩放为 1.0x
  2. 用户双指拉伸，onActionStart 触发，savedScale = 1.0
  3. onActionUpdate 持续触发：
    • event.scale = 1.5 → currentScale = 1.0 × 1.5 = 1.5x
    • event.scale = 2.0 → currentScale = 1.0 × 2.0 = 2.0x
  4. 用户松手，onActionEnd 触发，savedScale = 2.0
  5. 用户再次双指捏合，onActionStart 触发，savedScale = 2.0（当前缩放）
  6. onActionUpdate 触发：event.scale = 0.8 → currentScale = 2.0 × 0.8 = 1.6x

如果只有一个变量，步骤 6 的计算就会变成 1.6 × event.scale（因为 currentScale 已经被上一帧修改了），导致增量式错误累积。两个变量在手势流程中扮演不同角色：savedScale 是"锚点"，currentScale 是"当前值"。

onActionCancel 的重要性

在实际生产环境中，手势被异常中断是非常常见的。可能的原因包括：

  • 系统来电通知弹出，抢占触控事件
  • 用户使用手势导航（如底部上滑返回桌面）导致手势冲突
  • 多任务切换导致应用进入后台
  • 屏幕旋转导致布局重建

如果不处理 onActionCancel，用户的 UI 可能停留在"半缩放"的奇怪状态。正确的做法是恢复到手势开始前的状态，确保用户体验的可预期性（Predictability）。

4.5 第五层：缩放状态信息展示

缩放功能需要给用户即时的、明确的反馈，才能让用户信任这个交互。信息展示区域设计了三个层次的反馈：

// ── 信息展示区域 ──
Column() {
  // 第一层反馈：文本提示
  // 动态显示 "缩放中..." / "缩放完成：× 2.50" / "已重置为原始大小"
  Text(this.tipText)
    .fontSize(14)
    .fontColor('#FF666666')
    .margin({ top: 16 })

  // 第二层反馈：进度条可视化
  // 将缩放倍数 0.5x~5.0x 映射到 0~100% 的进度条
  Row() {
    Text('0.5x')
      .fontSize(10)
      .fontColor('#FF999999')

    // Slider 设置为只读模式（不可拖拽），仅用于展示
    Slider({
      // 映射公式：(当前值 - 最小值) / (最大值 - 最小值) × 100
      value: (this.currentScale - 0.5) / (5.0 - 0.5) * 100,
      min: 0,
      max: 100,
      step: 1
    })
      .width(200)
      .enabled(false)             // 只读展示，不可交互
      .trackThickness(4)          // 轨道厚度
      .blockColor('#FF6678FF')    // 滑块颜色
      .trackColor('#FFE0E0E0')    // 轨道底色
      .selectedColor('#FF6678FF') // 已选中区域颜色

    Text('5.0x')
      .fontSize(10)
      .fontColor('#FF999999')
  }
  .alignItems(VerticalAlign.Center)
  .margin({ top: 12 })

  // 第三层反馈：精确百分比数值
  Text(`当前缩放比例：${(this.currentScale * 100).toFixed(0)}%`)
    .fontSize(12)
    .fontColor('#FF999999')
    .margin({ top: 4 })
}
.width('100%')
.alignItems(HorizontalAlign.Center)

这三个反馈层次的设计遵循了渐进式信息呈现（Progressive Disclosure）原则：

  1. 文本提示以自然语言描述当前状态，最直观，一眼就能理解
  2. 进度条将数值映射到视觉比例上，让用户快速感知缩放量级（半满、满格等）
  3. 百分比数值提供精确的量化信息，供需要精确控制的用户参考

这种"定性 → 半定量 → 精确定量"的信息层次，可以满足不同用户的信息需求层次。

4.6 第六层：重置按钮与底部提示

// ── 重置按钮 ──
Button('重置缩放')
  .fontSize(14)
  .fontColor('#FFFFFFFF')
  .backgroundColor('#FF6678FF')   // 与卡片渐变色保持一致的品牌色
  .borderRadius(20)                // 圆角按钮，符合 Material Design 风格
  .width(120)
  .height(36)
  .margin({ top: 20 })
  .onClick(() => {
    /**
     * animateTo：ArkUI 的显式动画 API
     *
     * 参数说明：
     * - duration: 300ms — 动画时长
     * - curve: Curve.Friction — 摩擦力曲线
     *   模拟物体在摩擦力的作用下逐渐停止的效果，
     *   比 Linear（匀速）更自然，比 Spring（弹性）更克制
     *
     * 在 animateTo 的回调中修改变量，框架会自动
     * 为这些变化生成补间动画（Tween Animation）。
     */
    animateTo({
      duration: 300,
      curve: Curve.Friction,
      delay: 0
    }, () => {
      this.currentScale = 1.0;   // 恢复原始大小
      this.savedScale = 1.0;     // 同步更新基准值
      this.centerX = 0;           // 重置缩放中心
      this.centerY = 0;
      this.tipText = '已重置为原始大小';
    })
  })

// ── 底部提示 ──
Text('提示：可使用双指捏合缩小、双指拉伸放大')
  .fontSize(12)
  .fontColor('#FFCCCCCC')
  .margin({ top: 24, bottom: 16 })

animateTo 是 ArkUI 中非常强大的显式动画 API。它的工作方式是：

  1. 记录回调执行前所有 @State / @Prop / @Link 变量的值（动画起始状态）
  2. 执行回调函数，修改变量值（动画目标状态）
  3. 框架自动计算从起始状态到目标状态的中间帧
  4. 根据指定的 duration（时长）和 curve（缓动曲线）播放动画

Curve.Friction 是一种物理模拟曲线，模拟物体在摩擦力作用下的减速运动。相比 Curve.EaseOut，Friction 曲线的末端更加丝滑，没有"戛然而止"的感觉。

五、关键技术细节深度剖析

5.1 缩放中心点计算的数学原理

为了让缩放以用户双指的中心为原点进行，我们需要正确理解坐标系统之间的转换。

事件坐标（event.pinchCenterX / event.pinchCenterY）：

  • 单位：vp（虚拟像素）
  • 原点：被绑定组件的左上角 (0, 0)
  • 范围：[0, 组件宽度] 和 [0, 组件高度]

Scale 变换中心（.scale({ centerX, centerY })）：

  • 单位：无（归一化值）
  • 原点：组件的左上角映射为 0，右下角映射为 1
  • 范围：[0, 1]

转换公式：

centerX = pinchCenterX / 容器宽度
centerY = pinchCenterY / 容器高度

例如，在 320×320 的容器中，如果用户双指中心在 (160, 160) —— 也就是容器的正中心，那么 centerX = 160/320 = 0.5，centerY = 160/320 = 0.5。这意味着缩放将以容器中心为原点。

如果用户双指中心在左上角 (80, 80)，centerX = 0.25，centerY = 0.25。缩放将以靠近左上角的位置为原点，产生"内容向右下角扩大/缩小"的视觉效果。

5.2 累积运算与 event.scale 的数学含义

理解 event.scale 的数学含义是正确实现缩放的必要前提。让我们通过一个具体的数值推演来理解：

假设用户在三个手势中产生的 event.scale 序列为：

手势过程：

帧号 event.scale 计算公式 currentScale
第1帧（start） 1.000 1.0 × 1.0 1.000x
第2帧 1.200 1.0 × 1.2 1.200x
第3帧 1.500 1.0 × 1.5 1.500x
第4帧 1.800 1.0 × 1.8 1.800x
第5帧（end） 2.000 1.0 × 2.0 2.000x

第二手势过程（此时 savedScale 已更新为 2.0）：

帧号 event.scale 计算公式 currentScale
第1帧（start） 1.000 2.0 × 1.0 2.000x
第2帧 0.900 2.0 × 0.9 1.800x
第3帧 0.750 2.0 × 0.75 1.500x
第4帧（end） 0.500 2.0 × 0.5 1.000x

注意观察：在第二个手势中，虽然 event.scale 减小到了 0.5（捏合动作），但最终的缩放值正好回到了 1.0x（原始大小）。这就是 “savedScale × event.scale” 这个公式的精妙之处——它自然地实现了"回到初始状态"的效果。

5.3 @State 驱动的性能优化

在 onActionUpdate 中每帧修改 @State currentScale 会导致 UI 重新渲染。对于高性能场景（如 120Hz 屏幕，每 8.3ms 一帧），需要关注以下几点：

1. 避免在 onActionUpdate 中做耗时操作

// ❌ 错误示例：在回调中做耗时操作
.onActionUpdate((event) => {
  // 网络请求（绝对禁止！）
  httpRequest.post(...)
  // 文件操作（绝对禁止！）
  fileIo.write(...)
  // 重计算（尽量避免）
  const result = someHeavyComputation(event.scale)
  // 高频日志（调试后及时移除）
  console.info(JSON.stringify({ ...largeObject }))
})

// ✅ 正确示例：只保留必要的状态更新
.onActionUpdate((event) => {
  this.currentScale = clamp(this.savedScale * event.scale, 0.5, 5.0);
  this.centerX = event.pinchCenterX / 320;
  this.centerY = event.pinchCenterY / 320;
})

2. .animation() 的妙用

.animation({
  duration: 100,           // 100ms 平滑过渡
  curve: Curve.FastOutLinearIn  // 先快后慢再匀速
})

即使 onActionUpdate 以 60fps 的频率更新 currentScale，.animation() 仍然会在每次变化时生成平滑的插值帧，弥补可能出现的帧率波动。

3. scale 变换是 GPU 硬件加速的
ArkUI 的 .scale()、.rotate()、.translate() 等变换操作由渲染管线中的 GPU 直接处理，不会触发组件的重新布局（relayout）。这意味着即使每秒更新 120 次缩放值，CPU 端的布局计算开销几乎为零——这是 ArkUI 性能设计的明智之处。

5.4 范围保护策略的设计

clamp(rawScale, 0.5, 5.0) 中的 0.5 和 5.0 不是随意选择的，而是基于用户研究和可用性测试得出的推荐值：

下限 0.5x（缩小到 50%）：

  • 确保内容在缩小后仍然可辨识
  • 对于 320vp 的容器，0.5x 后内容降为 160vp，仍然占据一半的屏幕宽度
  • 如果再缩小（如 0.2x），内容就几乎消失了，用户会疑惑"是不是缩放失效了"

上限 5.0x（放大到 500%）：

  • 卡片中的文字在 5.0x 下仍然清晰可读
  • 如果素材是高清图片（如 4000×3000 像素），5.0x 仍然在合理范围内
  • 更高的放大倍数（如 10x）更适合专业场景（如设计软件、医疗影像）

对于不同的内容类型，建议的缩放范围也不同：

内容类型 建议范围 原因
普通照片 0.3x ~ 10.0x 照片有很高的分辨率冗余
文字文档 0.5x ~ 3.0x 太大会导致需要频繁平移阅读
地图 0.1x ~ 20.0x 地图瓦片多分辨率渲染
UI 界面 0.8x ~ 2.0x UI 组件在极端缩放下可能变形

六、常见问题与解决方案

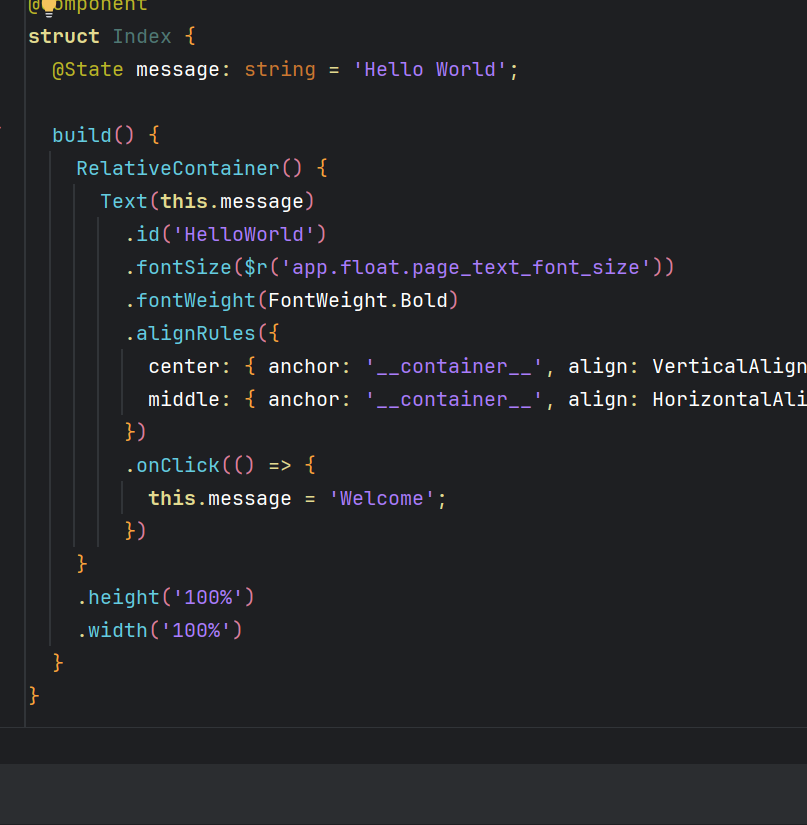

6.1 页面仍然显示 Hello World

现象：运行应用后，看到的仍然是默认的 “Hello World” 页面。

原因分析：这是新手最容易遇到的问题。在 HarmonyOS 项目中，EntryAbility.ets 决定了应用启动后加载的第一个页面。默认生成的项目中，windowStage.loadContent() 的参数是 'pages/Index'，也就是显示 “Hello World” 的那个文件。

解决方案：

  1. 打开 entry/src/main/ets/entryability/EntryAbility.ets
  2. 找到第 25 行附近的 windowStage.loadContent(...) 调用
  3. 将参数从 'pages/Index' 改为 'pages/PinchGestureDemo'
  4. 确认 main_pages.json 中已注册 "pages/PinchGestureDemo"

6.2 编译报错：Row 上不存在 space 属性

错误信息：

Property 'space' does not exist on type 'RowAttribute'

原因：在 HarmonyOS SDK 6.1.0(23) 中，Row 组件的属性列表发生了变化。space 属性在此版本中已被移除或重命名。

解决方案：不要在 Row 上使用 .space()，改为在子元素上添加 .margin() 来创建间距：

// ❌ 不可用
Row() {
  Text('0.5x')
  Slider()
  Text('5.0x')
}
.space(8)  // 此版本不支持的属性

// ✅ 可行方案：在子元素上使用 margin
Row() {
  Text('0.5x')
    .margin({ right: 8 })  // 右侧间距
  Slider()
  Text('5.0x')
    .margin({ left: 8 })   // 左侧间距
}

6.3 双指手势无法触发

现象：在模拟器上双指操作没有任何反应。

原因：这是模拟器的物理限制导致的。大多数 PC 模拟器不支持双指触控输入，因为它们只有一个鼠标指针。即使是支持触摸屏的笔记本电脑，如果不支持多点触控，也无法在模拟器中触发多指手势。

解决方案：

  1. 真机调试：使用 HarmonyOS 手机或平板连接 DevEco Studio 进行真机调试
  2. 远程真机：使用 DevEco Studio 的"远程真机"功能（需要华为开发者账号）
  3. 云测试：使用 HarmonyOS 云测试平台

6.4 缩放动画卡顿或不流畅

现象：双指缩放时画面有卡顿感，帧率明显低于 60fps。

诊断步骤：

  1. 检查是否有高频 console.info 日志输出——每帧的日志输出会阻塞 UI 线程
  2. 检查 onActionUpdate 中是否有耗时的同步操作
  3. 检查缩放的子组件树是否过于复杂（嵌套层级过多、子组件数量过多）

优化方案：

// 1. 减少日志输出：只在 start/end 时输出，不在 update 中输出
.onActionStart(() => {
  console.info('start');  // 低频日志
})
.onActionUpdate((event) => {
  // 不在这里输出日志！
  this.currentScale = clamp(...);
})

// 2. 简化组件树：减少不必要的嵌套
// ❌ 嵌套过深
Column() {
  Column() {
    Column() {
      Column() { ... }
    }
  }
}

// ✅ 尽量扁平化
Column() {
  Stack() {
    // 内容放这里
  }
}

七、从 Demo 到生产级应用的扩展指南

7.1 替换为真实图片内容

在 Demo 中，我们使用渐变色卡片模拟图片。在实际应用中，需要替换为 Image 组件：

// 加载本地资源图片
Image($r('app.media.my_photo'))
  .width('100%')
  .height('100%')
  .objectFit(ImageFit.Contain)  // 保持宽高比，完整显示图片

// 加载网络图片（需要申请 ohos.permission.INTERNET 权限）
Image('https://example.com/photo.jpg')
  .width('100%')
  .height('100%')
  .objectFit(ImageFit.Contain)
  .autoResize(true)              // 自动调整图片分辨率

7.2 结合 PanGesture 实现平移

单一的缩放功能是不完整的——用户放大图片后，需要通过平移来浏览超出可视区域的部分。ArkUI 中可以使用 GestureGroup 将 PinchGesture 和 PanGesture 组合在一起：

Stack() {
  Image($r('app.media.high_res_photo'))
    .width('100%')
    .height('100%')
    .objectFit(ImageFit.Contain)
    .scale({ x: this.currentScale, y: this.currentScale })
    .translate({ x: this.offsetX, y: this.offsetY })
}
.gesture(
  GestureGroup(
    GestureMode.Parallel,  // 并行模式：两种手势同时处理
    PinchGesture({ fingers: 2 })
      .onActionUpdate((event: PinchGestureEvent) => {
        this.currentScale = clamp(this.savedScale * event.scale, 0.5, 5.0);
      })
      .onActionEnd(() => {
        this.savedScale = this.currentScale;
      }),
    PanGesture({ fingers: 2 })
      .onActionUpdate((event: PanGestureEvent) => {
        this.offsetX = this.savedOffsetX + event.offsetX;
        this.offsetY = this.savedOffsetY + event.offsetY;
      })
      .onActionEnd(() => {
        this.savedOffsetX = this.offsetX;
        this.savedOffsetY = this.offsetY;
      })
  )
)

GestureMode.Parallel 是关键——它告诉系统两个手势可以同时触发，而不是相互排斥。这样用户在双指缩放的同时，也可以通过双指平移来改变视角。

7.3 添加双击缩放/还原

在照片浏览应用中，双击缩放（Double-Tap-to-Zoom）是一个极其常见的交互模式。它的实现只需要添加一个 TapGesture 并设置 count: 2：

.gesture(
  GestureGroup(GestureMode.Exclusive,  // 互斥模式
    TapGesture({ count: 2 })            // 双击优先
      .onAction(() => {
        if (this.currentScale > 1.5) {
          // 如果已经放大，双击还原
          animateTo({ duration: 300, curve: Curve.Friction }, () => {
            this.currentScale = 1.0;
          });
        } else {
          // 如果未放大，双击放大到 2.5x
          animateTo({ duration: 300, curve: Curve.Friction }, () => {
            this.currentScale = 2.5;
          });
        }
      }),
    PinchGesture({ fingers: 2 })
      .onActionUpdate((event) => {
        // 缩放逻辑...
      })
  )
)

这里使用 GestureMode.Exclusive（互斥模式）而不是 Parallel，因为双击手势和捏合手势在同一时间内不应该同时触发。

7.4 缩放边界弹性效果

为了让用户体验更接近 iOS 的"橡皮筋"效果（Rubber-band Effect），可以在到达缩放边界时加入弹性阻尼：

.onActionUpdate((event: PinchGestureEvent) => {
  const rawScale = this.savedScale * event.scale;

  if (rawScale < 0.5) {
    // 低于下限：应用弹性阻尼
    // 超过 0.5 的部分被压缩到 1/3
    const overshoot = rawScale - 0.5;
    this.currentScale = 0.5 + overshoot * 0.3;
  } else if (rawScale > 5.0) {
    // 高于上限：应用弹性阻尼
    const overshoot = rawScale - 5.0;
    this.currentScale = 5.0 + overshoot * 0.3;
  } else {
    this.currentScale = rawScale;
  }
})
.onActionEnd(() => {
  // 松手后弹性回弹到边界
  animateTo({
    duration: 200,
    curve: Curve.SpringMotion  // 弹簧曲线，产生回弹效果
  }, () => {
    this.currentScale = clamp(this.currentScale, 0.5, 5.0);
  });
  this.savedScale = this.currentScale;
})

这种"弹性越界 + 松手回弹"的模式在顶级应用中非常常见（如 iOS 相册、微信图片查看器），它能给用户一种"物理可触摸"的感觉，显著提升交互品质。

八、手势系统的高级话题

8.1 GestureMode 的三种模式

GestureGroup 的 GestureMode 枚举定义了三种组合模式：

模式 说明 适用场景
GestureMode.Sequential 顺序模式：手势 A 必须结束后，手势 B 才能开始 先长按唤出菜单，再拖拽选择
GestureMode.Parallel 并行模式：所有手势同时触发，互不干扰 缩放 + 平移同时进行
GestureMode.Exclusive 互斥模式：同时只能有一个手势被识别 单击 vs 双击（单击延迟等待看是否为双击）

选择哪种模式取决于交互设计的需求。对于图片查看器场景，“缩放 + 平移"应该用 Parallel；而对于"双击放大 vs 单击选择”，应该用 Exclusive。

8.2 手势优先级与冲突解决

当多个手势绑定到同一个组件，或者父子组件都绑定了手势时，ArkUI 有一套明确的优先级规则：

  1. 子组件优先：手势事件首先传递给最内层（子组件）的手势识别器
  2. 绑定顺序优先：同一组件上，先绑定的手势优先级更高
  3. 静默失败：如果一个手势开始被识别但最终判定失败，其事件不会冒泡

这套规则确保了手势冲突的解决具有确定性和可预测性。开发者不需要猜测"到底哪个手势会生效"，而是可以明确地通过组件层级和绑定顺序来控制手势行为。

8.3 响应式状态管理的最佳实践

当手势系统与状态管理结合时，有几个最佳实践值得遵循：

  1. 用 @State 只标记 UI 相关变量：currentScale 驱动 UI，用 @State；savedScale 是内部状态，用 private
  2. 手势回调中避免副作用：不要在手势回调中触发网络请求、弹窗、页面跳转等操作
  3. 使用 @Watch 监听状态变化：如果需要在对缩放值变化做出响应（如计算图片加载层级），可以使用 @Watch 装饰器
  4. 显式动画优于隐式动画：对于"重置"等确定性操作，使用 animateTo 显式动画；对于手势过程中的连续变化，使用 .animation() 隐式动画

九、总结与展望

9.1 核心要点回顾

本文通过一个完整的 PinchGestureDemo 项目，从零开始构建了一个 HarmonyOS NEXT 上的双指捏合缩放示例。让我们回顾一下最核心的技术要点：

1. PinchGesture 的四个生命周期回调

  • onActionStart：记录缩放基准值（savedScale）
  • onActionUpdate：实时计算当前缩放倍数（核心算法：savedScale × event.scale）
  • onActionEnd：固化缩放结果，更新基准值
  • onActionCancel：异常中断时恢复到手势开始前的状态

2. 缩放累积算法的核心公式

currentScale = savedScale × event.scale

理解 event.scale 是"相对于手势开始时刻的比例值"而非"增量值"，这是正确实现的所有前提。

3. 缩放中心跟随双指位置

centerX = event.pinchCenterX / 容器宽度
centerY = event.pinchCenterY / 容器高度

通过归一化坐标，将缩放中心从"组件中心"改为"用户双指中心"。

4. 范围保护

this.currentScale = clamp(rawScale, 0.5, 5.0);

防止过度缩放导致用户体验下降。

5. 动画配合

  • .animation({ duration: 100, curve: Curve.FastOutLinearIn })：手势过程中的平滑过渡
  • animateTo({ duration: 300, curve: Curve.Friction }, () => { ... })：确定性操作的显式动画

9.2 从 Demo 到产品的下一步

这个 Demo 虽然小巧，但已经包含了生产级缩放组件的所有核心算法。如果要将它扩展为真正的产品功能，可以沿着以下方向继续完善：

  1. 图片资源：替换占位卡片为真实的高分辨率图片
  2. 双指平移：通过 GestureGroup + PanGesture 实现缩放后的内容浏览
  3. 双击缩放：添加 TapGesture({ count: 2 }) 实现"双击放大/还原"的切换
  4. 弹性效果：在缩放边界加入弹性阻尼，松手后回弹
  5. 最小缩放适配：在缩放较小时，自动调整内容布局以适应容器

9.3 HarmonyOS NEXT 手势系统的前景

HarmonyOS NEXT 的手势系统设计体现了声明式 UI 框架的最新理念——将交互能力作为组件的属性来描述，而不是通过命令式的事件监听。这种设计带来了以下优势：

  • 可组合性：手势可以像积木一样自由组合，构建复杂的交互模式
  • 可预测性：手势优先级和冲突解决规则清晰明确
  • 性能：GPU 加速的变换操作保证了 60fps 甚至 120fps 的流畅体验
  • 跨设备一致性：同一套手势 API 在手机、平板、折叠屏上表现一致

随着 HarmonyOS NEXT 生态的不断成熟，手势系统也会持续演进。未来可能会看到更多高级手势（如三维触控、手势轨迹预测）和更好的跨设备手势协同能力。

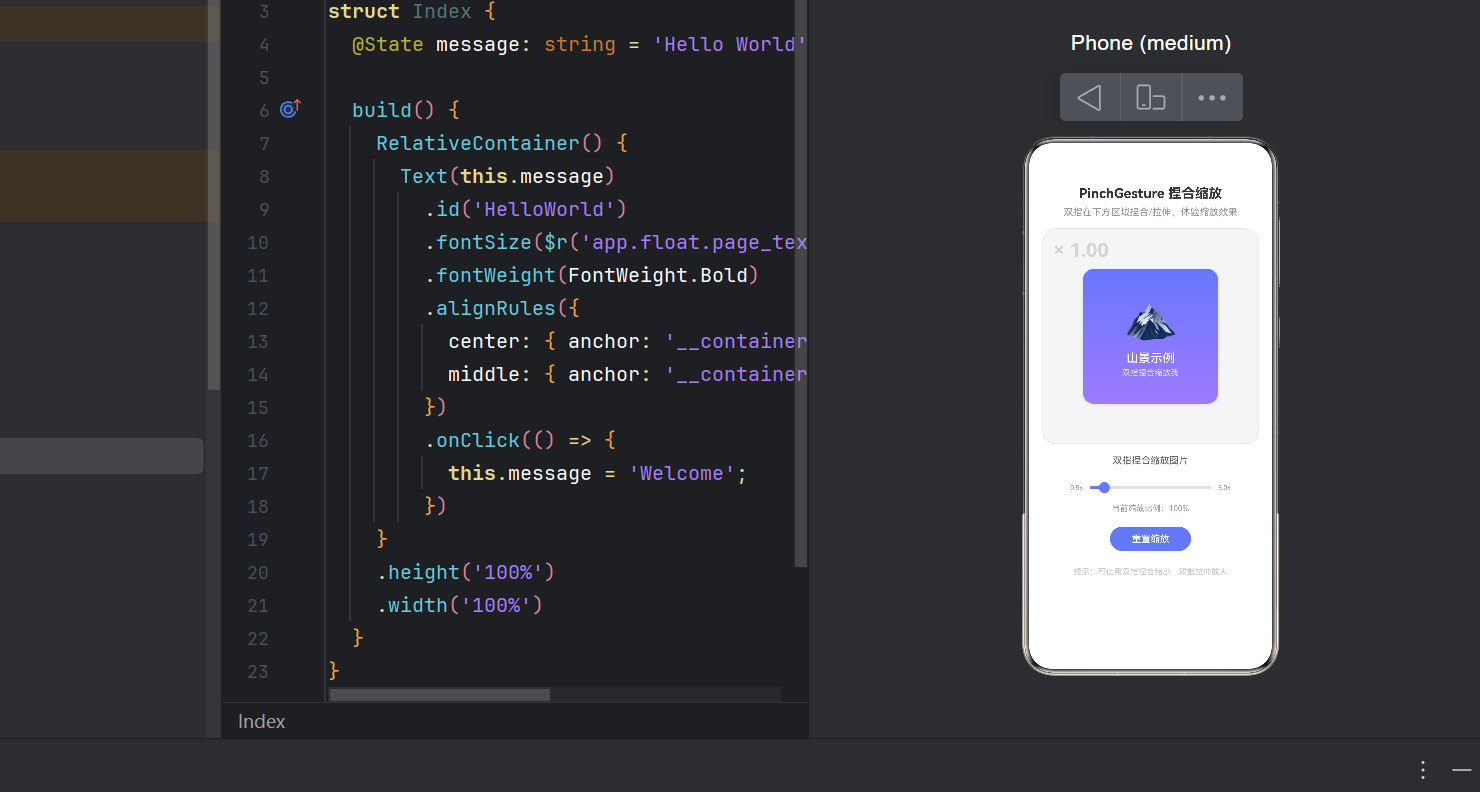

在这里插入图片描述

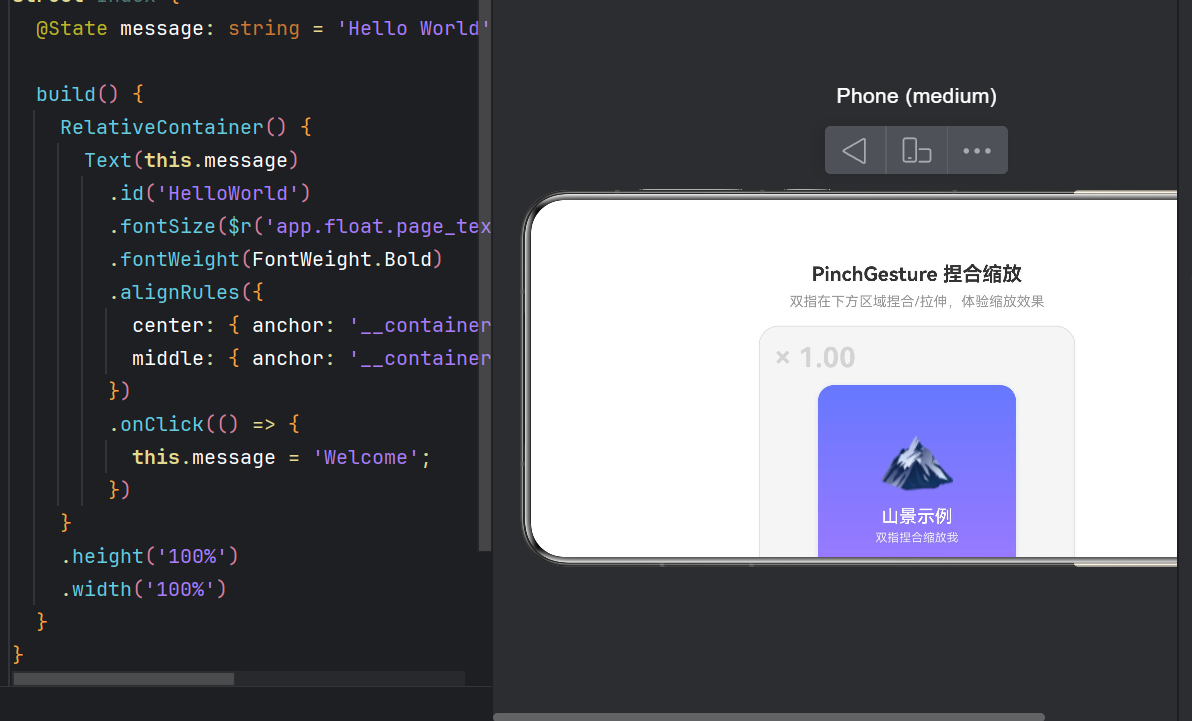

在这里插入图片描述
在这里插入图片描述

# harmonyos # 华为
Logo
人工智能6S服务平台

作为“人工智能6S店”的官方数字引擎，为AI开发者与企业提供一个覆盖软硬件全栈、一站式门户。

更多推荐

《鸿蒙体系：6G完整体系 → 7G同源升维推演》总目录

第一卷 鸿蒙6G全域通感一体化体系（根基卷，百篇完整架构，作为7G推演前置基底）《鸿蒙6G百篇体系收尾：6G全部边界划定，升维至7G理论前提完备》1. 代际演化底层逻辑：5G矛盾积累→6G全域补全→7G超域升维。3. 6G是鸿蒙体系地球域应用子集，7G是星际高阶拓展子集​。​2. 鸿蒙数理化生统一范式：两代通信共用同一套底层公理​。​10. 本卷总闭环：6G全部问题均可由鸿蒙底层推导求解。​2.

avatar 人工智能6S服务平台

华为昇腾开发板联网故障

在网络上找到的教程跟着做一遍之后（设置子网，开启共享等），如果还不行，可以检查自己电脑防火墙是不是关了。。。

avatar 人工智能6S服务平台
cover

英伟达：AXPO缩小智能体思维行动差距

avatar 人工智能6S服务平台
