鸿蒙 PC应用集成 hwloc：3 大 NAPI & 编译坑详解

CodexBai

27人浏览 · 2026-06-14 21:02:44

CodexBai · 2026-06-14 21:02:44 发布

欢迎加入【开源鸿蒙PC社区】，一起共建鸿蒙化C/C++三方库生态。
欢迎在【PC社区】平台贡献你的项目。
仓库: open-mpi/hwloc v2.14.0 — Portable hardware topology detection library
集成平台: 鸿蒙PC| 测试SDK: API 20 (6.0)

资源	地址
hwloc 上游仓库	https://github.com/open-mpi/hwloc
hwloc 鸿蒙化 HPKBUILD	https://atomgit.com/unisources/hwloc
OHOSHwlocSample 源码	https://atomgit.com/allincoding/OHOSHwlocSample
lycium_plusplus 框架	https://atomgit.com/OpenHarmonyPCDeveloper/lycium_plusplus

前置说明

项目	说明
集成库	hwloc v2.14.0
目标平台	鸿蒙PC (OpenHarmony arm64-v8a)
SDK 版本	API 20 (6.0) ｜ BiSheng 编译器
开发工具	DevEco Studio 6.0+
交叉编译工具链	lycium_plusplus (arm64-v8a)
三方库静态库	libhwloc.a (1.9 MB, arm64-v8a)
许可证	BSD-3-Clause

一、传统方式的效率瓶颈

在 HarmonyOS 应用中集成一个 C/C++ 三方库，传统集成流程中每个环节都需要手动操作：

阶段	主要痛点
工程搭建	手动创建目录结构、修改 bundleName 和应用名
库文件部署	拷贝头文件和 .a 到正确位置，路径容易出错
CMake 配置	链接顺序问题、头文件路径拼写错误
NAPI 桥接	`napi_get_cb_info`、`napi_create_string_utf8` 等接口不熟悉，模板代码重复
类型声明	Index.d.ts 接口签名必须与 C++ 精确匹配，不一致导致编译通过但运行报错
UI 验证	调用测试、格式化显示、ArkTS 类型约束（无 any/unknown）
编译排错	LLVM ar 参数错误、config.sub 不识别 ohos、头文件路径错误

关键点：最棘手的环节是 NAPI 桥接代码编写 和 环境特有的编译错误排错，两者涉及跨语言、跨平台调试，每轮排查耗时远超预期。

二、AtomCode + Skills 解决方案

工作流程概览

当我们使用 AtomCode + lycium_plusplus Skills 工作流时，上述 7 个环节被简化为 4 个自动化步骤：

阶段	传统方式	AtomCode 方式	提升
工程创建 + 配置	10分钟	1分钟	10x
库文件部署 + CMake	20分钟	30秒	40x
NAPI 桥接代码	60分钟	5分钟	12x
类型声明 + UI	20分钟	2分钟	10x
编译排错	30-120分钟	5-15分钟	6-8x
总计	2-3小时	15-25分钟	6-10x

三、全流程实操

3.1 工程创建

使用 /new-sample hwloc "hardware topology library" 命令，AtomCode 自动完成：

从 OHOSSpdlogSample 复制模板工程
修改 AppScope/app.json5 → bundleName: com.unisources.hwloc
修改 AppScope/resources/base/element/string.json → app_name: HwlocSample
清空模板残留的 spdlog 头文件和库

cp -r OHOSSpdlogSample OHOSHwlocSample
# 之后修改 app.json5 中的 bundleName 和 string.json

3.2 三方库部署

交叉编译产物放在 entry/libs/arm64-v8a/，头文件放在 entry/src/main/cpp/include/：

# 拷贝静态库
cp lycium/usr/hwloc/arm64-v8a/lib/libhwloc.a \
   entry/libs/arm64-v8a/

# 拷贝头文件（hwloc.h + hwloc/ 子目录约30个）
cp -r lycium/usr/hwloc/arm64-v8a/include/hwloc.h \
   entry/src/main/cpp/include/
cp -r lycium/usr/hwloc/arm64-v8a/include/hwloc/ \
   entry/src/main/cpp/include/

3.3 CMake 配置

使用 find_library 自动查找静态库，避免硬编码路径：

cmake_minimum_required(VERSION 3.5.0)
project(HwlocSample C CXX)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})

find_library(HWLOC_LIBRARY hwloc
    PATHS ${NATIVERENDER_ROOT_PATH}/../../../libs/arm64-v8a
    NO_DEFAULT_PATH
)
if(NOT HWLOC_LIBRARY)
    set(HWLOC_LIBRARY ${NATIVERENDER_ROOT_PATH}/../../../libs/arm64-v8a/libhwloc.a)
endif()

if(NOT EXISTS ${HWLOC_LIBRARY})
    message(FATAL_ERROR "hwloc library not found: ${HWLOC_LIBRARY}")
endif()

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include)

add_library(entry SHARED napi_init.cpp)
target_link_libraries(entry PUBLIC libace_napi.z.so)
target_link_libraries(entry PUBLIC ${HWLOC_LIBRARY})
target_link_libraries(entry PUBLIC m pthread)

关键点：find_library 优先于硬编码路径。NO_DEFAULT_PATH 阻止搜索系统路径，避免交叉编译时链接到宿主机的 hwloc。m pthread 必须放在 HWLOC_LIBRARY 后面，这是静态库的链接顺序要求。

3.4 NAPI 桥接函数

hwloc 的核心价值在于硬件拓扑探测。我们暴露了 4 个 NAPI 函数：

函数	参数	返回	说明
`add`	`(a, b): number`	`number`	NAPI 基线测试
`hwlocTopology`	`(): string`	`string`	基础拓扑信息（核心/PU/缓存/内存）
`hwlocTopologyDetail`	`(): string`	`string`	详细拓扑（缓存大小+类型+OS索引+CPU型号）
`hwlocVersion`	`(): string`	`string`	hwloc 版本号

以 HwlocTopology 为例，NAPI 桥接遵循标准的 5 步模式：

static napi_value HwlocTopology(napi_env env, napi_callback_info info)
{
    hwloc_topology_t topology;
    std::ostringstream oss;

    // ① 初始化拓扑
    if (hwloc_topology_init(&topology) != 0) {
        napi_throw_error(env, "EINIT", "hwloc_topology_init failed");
        return nullptr;
    }

    // ② 加载拓扑
    if (hwloc_topology_load(topology) != 0) {
        hwloc_topology_destroy(topology);
        napi_value ret;
        napi_create_string_utf8(env, "{\"error\":\"load_failed\"}\n",
            NAPI_AUTO_LENGTH, &ret);
        return ret;
    }

    // ③ 收集数据：CPU核心、NUMA节点、缓存、内存
    int nbcores = hwloc_get_nbobjs_by_type(topology, HWLOC_OBJ_CORE);
    int nbnuma = hwloc_get_nbobjs_by_type(topology, HWLOC_OBJ_NUMANODE);
    // ... 更多指标

    // ④ 组装 JSON（使用 vector<pair> 统一处理尾逗号）
    std::vector<std::pair<std::string, std::string>> fields;
    // ... 添加字段
    oss << "{\n";
    for (size_t i = 0; i < fields.size(); i++) {
        oss << "  " << fields[i].first << ": " << fields[i].second;
        if (i < fields.size() - 1) oss << ",";
        oss << "\n";
    }
    oss << "}\n";

    hwloc_topology_destroy(topology);

    // ⑤ 返回 NAPI 字符串
    std::string result = oss.str();
    napi_value ret;
    napi_create_string_utf8(env, result.c_str(), NAPI_AUTO_LENGTH, &ret);
    return ret;
}

设计解读：hwloc 的拓扑初始化(hwloc_topology_init)和加载(hwloc_topology_load)是典型的一次性操作。使用 std::ostringstream + vector<pair> 构建 JSON 而非字符串拼接，避免尾逗号这种隐性 bug。

3.5 类型声明

Index.d.ts 中函数签名必须与 C++ 侧精确匹配：

/** NAPI 基线测试：两数相加 */
export const add: (a: number, b: number) => number;

/**
 * 使用 hwloc 探测硬件拓扑信息
 * @returns JSON 字符串，包含 CPU 核心数、NUMA 节点数、缓存层级
 * @throws EINIT 初始化失败
 */
export const hwlocTopology: () => string;

/**
 * 详细拓扑信息（缓存大小/类型/OS索引/CPU型号）
 */
export const hwlocTopologyDetail: () => string;

/** 返回 hwloc 版本号，如 "2.14.0" */
export const hwlocVersion: () => string;

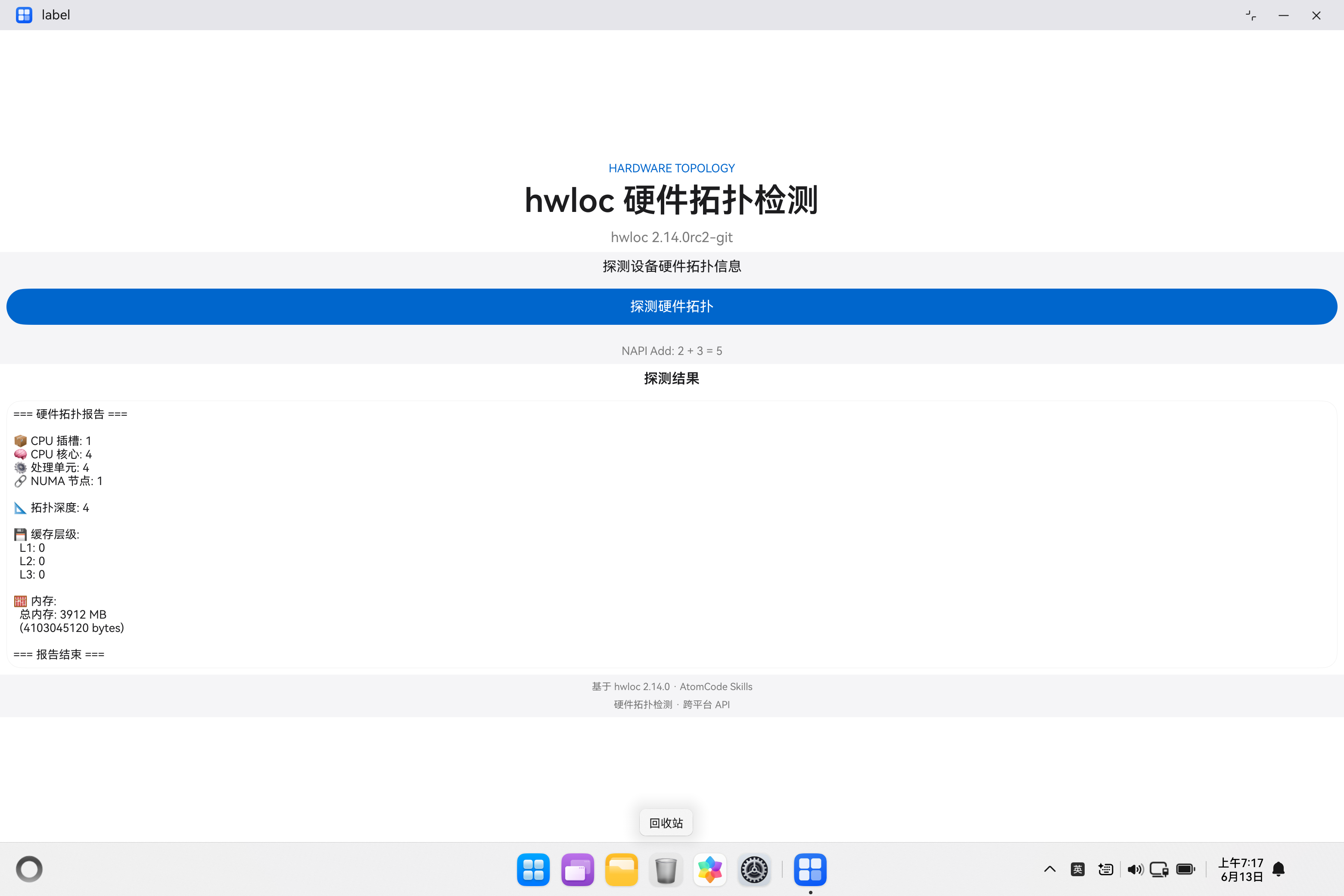

3.6 ArkUI 页面

ArkUI 页面使用 Apple 设计语言：白色/羊皮纸画布交替、Action Blue 药丸按钮：

build() {
    Scroll() {
      Column() {
        // Tile 1: Light canvas — hero
        Column() {
          Text('HARDWARE TOPOLOGY')    // 装饰性标签
            .fontSize(14).fontColor(ACTION_BLUE)
          Text('hwloc 硬件拓扑检测')    // 40px/600 主标题
            .fontSize(40).fontWeight(600).fontColor(INK)
          Text(this.versionInfo)
            .fontSize(14).fontColor(INK_MUTED)
        }
        .padding(SPACE_XS).backgroundColor(CANVAS)

        // Tile 2: Parchment canvas — CTA buttons
        Column() {
          Button('基础拓扑探测')
            .width('100%').height(44)
            .backgroundColor(ACTION_BLUE)
            .borderRadius(9999)  // 药丸形状
            .onClick(() => { this.doDetect(false); })
          Button('详细拓扑探测')
            .width('100%').height(44)
            .backgroundColor(CANVAS).fontColor(ACTION_BLUE)
            .border({ width: 1, color: ACTION_BLUE })
            .borderRadius(9999)
            .onClick(() => { this.doDetect(true); })
        }
        .backgroundColor(CANVAS_PARCHMENT)

        // Tile 3: Light canvas — result card
        Column() {
          Text('探测结果')
          Text(this.topologyResult)
            .fontSize(14).lineHeight(1.43)
        }
      }
    }
}

四、踩坑专区

坑 1：CMake 链接顺序错误

现象：

ld.lld: error: undefined symbol: hwloc_topology_init

根因：静态库链接是有顺序的——被依赖的库必须放在依赖它的目标之后。当 libhwloc.a 使用了 libm 和 libpthread 中的符号时，m pthread 必须放在 libhwloc.a 后面：

# 错误 —— m/pthread 在 hwloc 前面
target_link_libraries(entry PUBLIC m pthread ${HWLOC_LIBRARY})
# 正确
target_link_libraries(entry PUBLIC ${HWLOC_LIBRARY} m pthread)

经验总结：静态库的链接顺序 = 依赖关系倒序。被依赖的库放最后。

坑 2：NAPI 返回 JSON 缺左花括号

现象：JS 侧 JSON.parse(jsonStr) 抛出 SyntaxError: Unexpected end of JSON input

根因：重构 JSON 拼接代码时丢失了 oss << "{\n"，输出的 JSON 只有 "depth": 4, ...}\n，缺了最开头的 {。

+ oss << "{\n";
  for (size_t i = 0; i < fields.size(); i++) {
      oss << "  " << fields[i].first << ": " << fields[i].second;
      if (i < fields.size() - 1) oss << ",";
      oss << "\n";
  }
  oss << "}\n";

经验总结：JSON 生成推荐使用 vector<pair> 统一管理尾逗号，但务必检查三个部分的完整性：{ + 字段 + }。缺少任何一个都会导致 JSON.parse 报错。

坑 3：ArkTS 禁止 `any` 类型

现象：编译时报错 arkts-no-any-unknown: Use explicit types instead of "any"

根因：ArkTS 是 TypeScript 的严格子集，禁止 any 和 unknown 类型。JSON.parse() 默认返回 any，不能直接赋值。

// 错误 —— JSON.parse 返回 any，ArkTS 禁止
let parsed = JSON.parse(jsonStr);

// 正确 —— 显式定义接口 + as 断言
interface TopologyInfo {
  depth: number;
  cores: number;
  pus: number;
  numa_nodes: number;
  packages: number;
  memory_bytes: number;
}
let parsed: TopologyInfo = JSON.parse(jsonStr) as TopologyInfo;

经验总结：任何用到 JSON.parse 的地方都必须配套定义接口 + as 类型断言。建议在文件顶部集中存放接口定义。

五、通用集成模板（拿来即用）

CMakeLists.txt 模板

cmake_minimum_required(VERSION 3.5.0)
project({LibName}Sample C CXX)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})

find_library(LIBRARY {lib}
    PATHS ${NATIVERENDER_ROOT_PATH}/../../../libs/arm64-v8a
    NO_DEFAULT_PATH
)
if(NOT LIBRARY)
    set(LIBRARY ${NATIVERENDER_ROOT_PATH}/../../../libs/arm64-v8a/lib{lib}.a)
endif()
if(NOT EXISTS ${LIBRARY})
    message(FATAL_ERROR "{lib} not found: ${LIBRARY}")
endif()

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include)

add_library(entry SHARED napi_init.cpp)
target_link_libraries(entry PUBLIC libace_napi.z.so)
target_link_libraries(entry PUBLIC ${LIBRARY})
target_link_libraries(entry PUBLIC m pthread)

NAPI 桥接函数 5 步模板

static napi_value MyFunction(napi_env env, napi_callback_info info) {
    // ① 解析参数
    size_t argc = 2; napi_value argv[2];
    napi_get_cb_info(env, info, &argc, argv, nullptr, nullptr);
    // ② 边界检查
    if (argc < 2) {
        napi_throw_error(env, "EARGS", "Need 2 arguments");
        return nullptr;
    }
    // ③ 类型校验
    napi_valuetype vt;
    napi_typeof(env, argv[0], &vt);
    if (vt != napi_number) {
        napi_throw_error(env, "ETYPE", "Argument must be a number");
        return nullptr;
    }
    // ④ 调用 C API
    double value; napi_get_value_double(env, argv[0], &value);
    double result = c_library_function(value);
    // ⑤ 返回 NAPI 值
    napi_value ret;
    napi_create_double(env, result, &ret);
    return ret;
}

完整环境版本清单

工具	版本
OHOS SDK	API 20 (6.0) / BiSheng 编译器
lycium_plusplus	latest (arm64-v8a)
DevEco Studio	6.0+
测试设备	OHOS 模拟器 (arm64-v8a)

七、总结

hwloc 的 NAPI 集成流程展现了鸿蒙 PC 三方库集成的典型模式：交叉编译 → 库部署 → CMake 链接 → NAPI 桥接 → ArkTS 调用。3 个踩坑记录（链接顺序、JSON 缺括号、ArkTS 类型约束）覆盖了静态库集成中最常见的三类问题——链接器、运行时和编译器。

最意外的发现是 JSON 缺左括号那个 bug：一次看似无害的重构，因为删掉了一行 oss << "{\n"，导致整个 NAPI 接口不可用。NAPI 是一个脆弱但可预测的桥梁——出错的不在语言边界，而在数据格式的完整性。
