前言：透过 UI 的表象，直视图形引擎的灵魂

在现代大前端开发中，我们习惯了声明式 UI 的便捷：写一个 Column，加一个 shadow，再配上一个 rotate，一个漂亮的 3D 卡片就跃然屏上。然而，对于一位追求极致性能的大前端架构师来说，仅仅停留在“会调用 API”是远远不够的。

当我们在代码中写下三维变换时，底层到底发生了什么？屏幕上的光影、层次和 3D 卡片，是如何在一秒钟内被重绘 120 次的？为什么图层过多会导致 Draw Call 飙升、帧率骤降？

本文将基于一份极具硬核科普价值的 ArkUI 空间化引擎架构 实战源码，带您图文并茂地拆解源码中的 6 大核心模块：从渲染管线、图层合成、动态投影，到画家算法、帧缓冲与性能监控。懂了这些，你便掌握了性能优化的终极底层逻辑！

---

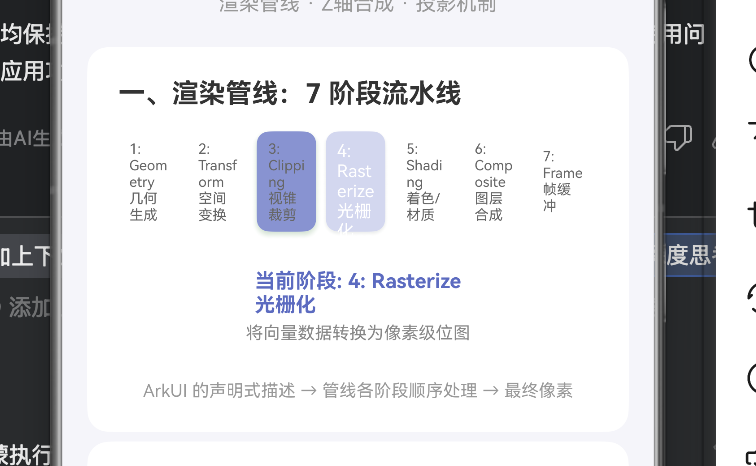

🏭 第一部分：渲染管线可视化 (PipelineDemo) —— 像素诞生的 7 步流水线

当解析完我们的声明式 ArkTS 代码后，ArkUI 的底层渲染引擎（基于 RenderNode 和底层图形 API 如 Vulkan/OpenGL）会启动一条严密的流水线。源码的第一模块，用动画直观地模拟了这一过程。

1.1 核心源码拆解

// ─── 一、渲染管线可视化 ───────────────
private stages: string[] = [
  '1: Geometry\n几何生成',
  '2: Transform\n空间变换',
  '3: Clipping\n视锥裁剪',
  '4: Rasterize\n光栅化',
  '5: Shading\n着色/材质',
  '6: Composite\n图层合成',
  '7: Frame\n帧缓冲'
]

aboutToAppear(): void {
  // 利用定时器模拟流水线的状态流转
  this.timer = setInterval(() => {
    this.step = (this.step + 1) % this.stages.length
  }, 800)
}

// 渲染层状态绑定
Column() {
  Text(s).fontSize(i === this.step ? 11 : 9).fontColor(i === this.step ? '#fff' : '#666')
}
.backgroundColor(i === this.step ? '#5C6BC0' : '#fff')
// 高亮当前执行的管线阶段
.shadow({
  radius: i === this.step ? 16 : 4,
  color: i === this.step ? '#5C6BC060' : '#00000015',
  offsetY: i === this.step ? 8 : 2
})

1.2 管线原理解析：GPU 是如何工作的？

引擎将你的代码转化为屏幕发光像素，必须经历以下铁律般的 7 个阶段：

1. 几何生成 (Geometry)：将 Column 等组件描述翻译为底层的几何顶点数据（Triangles）。
2. 空间变换 (Transform)：对每个顶点应用矩阵乘法。我们在代码中写的 scale、rotate、translate.z 和 perspective 都在这一步完成 3D 空间到 2D 视口的透视投影计算。
3. 视锥裁剪 (Clipping)：剔除视锥体（屏幕）之外的节点，这是节省 GPU 开销的第一道防线。
4. 光栅化 (Rasterize)：将矢量的顶点连线，转化为屏幕上密密麻麻的像素点（Fragment）。
5. 着色与材质 (Shading)：给像素上色，计算渐变色（Gradient）以及光照阴影的衰减。
6. 图层合成 (Composite)：处理前后遮挡的半透明元素，按 Z-Index 混合颜色。
7. 帧缓冲 (Frame)：送入离屏缓冲，等待 VSync 信号交换上屏。

---

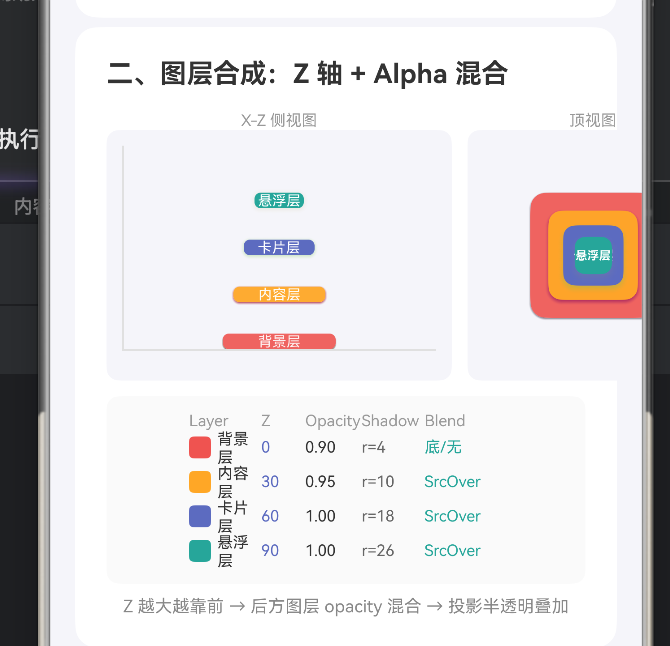

🥞 第二部分：图层合成机制 (LayerComposite) —— Z 轴与 Alpha 混合的侧视图

在 3D 空间中，前方的半透明玻璃如果挡住了后方的卡片，颜色该如何计算？源码的第二个模块极其巧妙地通过降维，展示了 3D 层叠在底层是如何映射的。

2.1 侧视图构建源码拆解

// ─── 二、图层合成机制 ──────────────────
private layers: LayerItem[] = [
  { color: '#EF5350', label: '背景层', z: 0, size: 160, op: 0.9, sh: 4 },
  { color: '#FFA726', label: '内容层', z: 30, size: 130, op: 0.95, sh: 10 },
  // ...
]

// 构建 X-Z 侧视图（巧妙的数学映射）
ForEach(this.layers, (item: LayerItem, i: number) => {
  Column()
  .width(item.size * 0.45).height(10)
  .backgroundColor(item.color).opacity(item.op)
  .position({
    x: (220 - item.size * 0.45) / 2,
    // 🔥 将 Z 轴高度映射为屏幕上的 Y 轴物理高度，模拟侧面视角
    y: 140 - item.z * 1.0 - 10
  })
})

2.2 深度解析：SrcOver 混合模式

在侧视图中，我们可以清晰地看到不同层级的卡片在 Z 轴上的悬浮间距。当它们在“顶视图”中发生重叠时，底层会启用 Alpha 混合法则 (SrcOver)：
当近景（Source，上层图层）与远景（Destination，下层图层）重叠时，混合公式为：

$$Colo{r}_{final}=Colo{r}_{src}\times {\alpha }_{src}+Colo{r}_{dst}\times (1-{\alpha }_{src})$$

优化启示：如果前面的图层完全不透明（$\alpha =1$），GPU 会利用 Early-Z 剔除技术直接跳过下方被遮挡像素的绘制。因此，在不必要的情况下，极力避免使用大面积的全屏半透明图层（Opacity < 1），这能省下海量的合成算力。

---

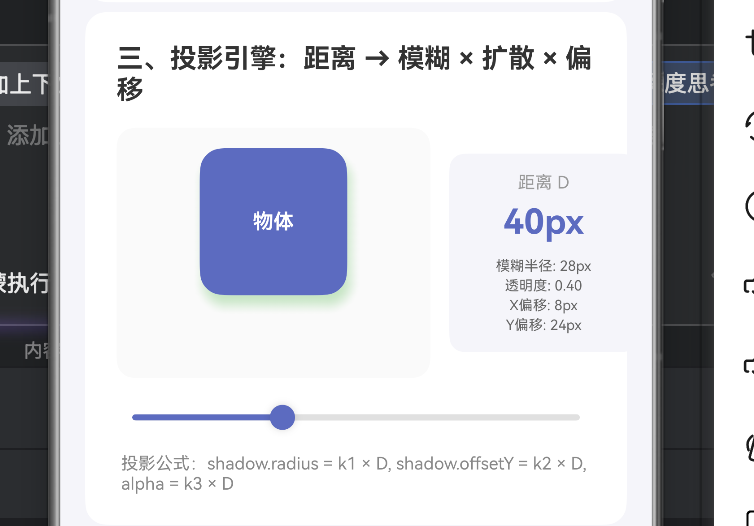

🧮 第三部分：投影引擎原理 (ShadowEngine) —— 纯粹的数学建模

鸿蒙设计语言中的光影不是画死的切图，而是通过代码实时计算的物理拟真光照。第三个模块揭示了距离与光影的绝对正相关性。

3.1 核心投影公式源码

// ─── 三、投影引擎原理 ────────────────
@State dist: number = 40 // 与屏幕基准面的 Z 轴距离

Column() { Text('物体') }
.translate({ x: 0, y: -this.dist * 0.5, z: this.dist })
.scale({ x: 1 + this.dist / 400, y: 1 + this.dist / 400 }) // 距离越近，视口越大
// 🔥 核心投影公式：模糊、颜色、偏移全部正相关于物理距离 dist
.shadow({
  radius: 4 + this.dist * 0.6,
  // 透明度随距离发生衰减变化
  color: '#5C6BC0' + this.alphaHex(Math.min(0.75, 0.2 + this.dist / 200)),
  offsetX: this.dist * 0.2,
  offsetY: this.dist * 0.6
})

3.2 物理光学在代码中的重现

这就是大厂高级 UI 动效工程师的秘密武器：方程映射。
物体悬浮的高度 $D$（dist）是唯一变量：

1. 弥散半径加大：光线散射路径更长，$Radius=4+0.6\times D$。
2. 阴影偏移加剧：假设光源固定在左上方，物体越高，阴影投射在地面的偏移量越大，$OffsetY=0.6\times D$。
   仅仅通过控制一个 @State dist，配合这些一元一次线性方程，就能完美复刻真实的物理光线追踪感。

---

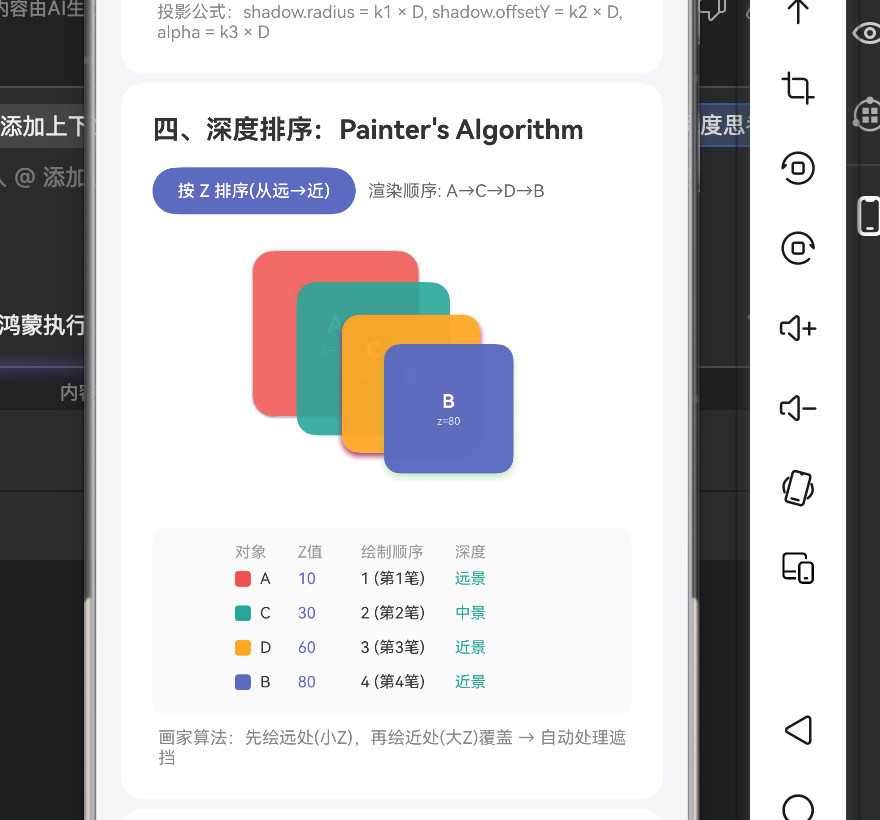

🎨 第四部分：深度排序 (DepthSort) —— 画家算法 (Painter’s Algorithm)

如果有 A、B、C、D 四张卡片互相堆叠，渲染引擎是如何决定先画谁、后画谁的？这就来到了第四模块。

4.1 画家算法控制源码

// ─── 四、深度排序 ──────────────────
@State sortByZ: boolean = true

Stack() {
  // 🔥 条件渲染：是否在渲染前根据 Z 值进行手动升序排列
  ForEach(this.sortByZ
    // Z值依次为：10, 30, 60, 80 (从远到近)
    ? [this.items[0], this.items[2], this.items[3], this.items[1]]
    : this.items, // 乱序
    (item: DepthItem, i: number) => {
    Column()
      .translate({ x: (i - 1.5) * 24, y: (i - 1.5) * 16, z: item.z })
      // ...
  })
}

4.2 为什么必须“由远及近”？

这被称为画家算法（Painter’s Algorithm）。想象一位画家作画，他必须先画远处的蓝天白云（Z 值小），再画中景的群山（Z 值中），最后画近处的人物（Z 值大）。
在代码演示中，如果你关闭了 sortByZ，即使卡片的 translate.z 设置得很大，只要它的代码声明顺序靠前，它依然会被后声明但 Z 极小的远景卡片强行盖住。
总结：在 2.5D 的 UI 渲染中，Z 轴属性只负责控制大小和阴影的透视畸变，真正的遮挡关系永远由组件在 DOM 树中的挂载顺序（画家算法）决定。

---

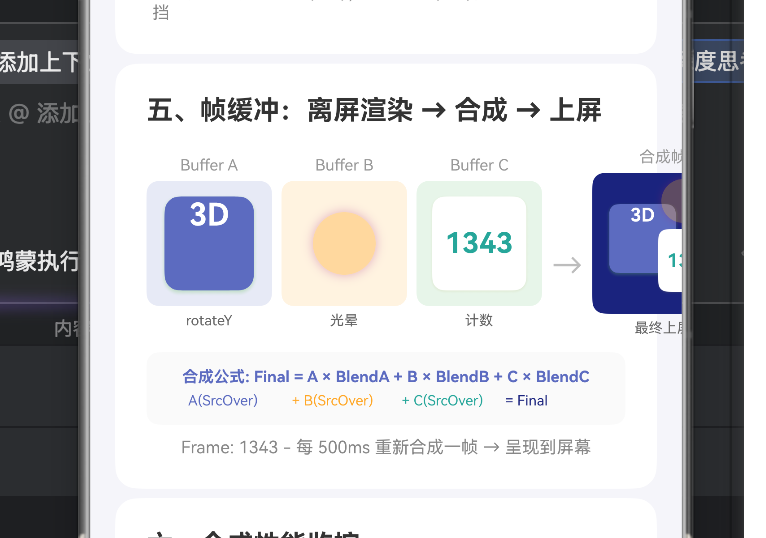

🎞️ 第五部分：帧缓冲合成 (FrameBuffer) —— 离屏渲染架构

在复杂的 3D 转场动画中，如果把所有元素全扔在同一个主画布里计算，系统会不堪重负。第五模块为我们揭开了缓冲区的秘密。

5.1 FBO (Frame Buffer Object) 机制模拟

// ─── 五、帧缓冲合成 ──────────────────
// 模块模拟了三个独立的离屏缓冲层：
// 1. Buffer A - 内容层：负责 3D 旋转计算
.rotate({ x: 0, y: 1, z: 0, angle: this.frame * 15 % 360, perspective: 500 })

// 2. Buffer B - 光影层：负责高耗时的半透明呼吸光晕计算
.opacity(0.6 + 0.3 * Math.sin(this.frame * 1.0))
.shadow({ radius: 20, color: '#FFA72680' })

// 3. Buffer C - UI 层：负责高频文本跳动，无 3D 计算
Text(`${this.frame}`)

// 最终合成逻辑：
Text('合成公式: Final = A × BlendA + B × BlendB + C × BlendC')

5.2 大前端优化的“核武器”

在真实的底层中：

1. 分治策略：引擎会在显存中开辟不可见的离屏画布（Off-screen Buffer）。
2. 独立缓存：让 3D 旋转的开销仅限制在 Buffer A 内部。如果 A 某几帧没有旋转，GPU 会直接复用上一次画好的 2D 贴图。
3. ArkUI 落地实践：在日常开发中，如果你发现某个复杂的卡片做动画时非常卡，可以在其外层挂载 .renderGroup(true) 属性。这就相当于告诉引擎：“请把这块内容放入一个独立的 Buffer 中处理”，以此避免牵连全局重绘。

---

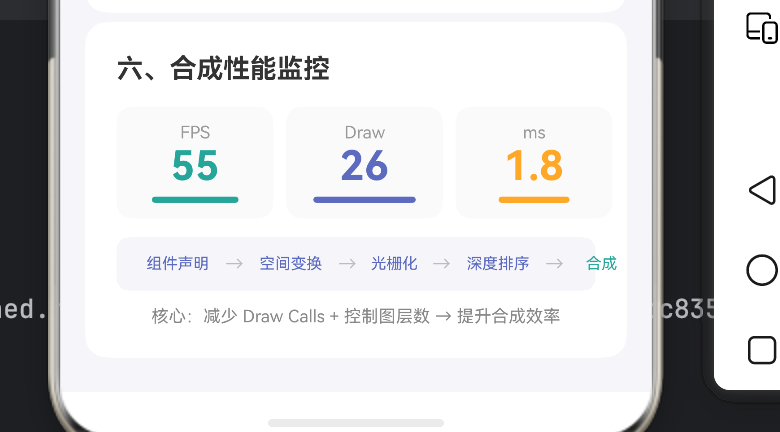

🩺 第六部分：性能监控面板 (PerfMonitor) —— 指导调优的“三大指标”

“不懂得看监控的开发者，写不出真正丝滑的代码。”在第六模块中，源码构建了一个极其专业的性能仪表盘。

6.1 性能指标源码结构

// ─── 六、性能监控面板 ─────────────────
// 利用正弦波模拟性能数据的实时波动
this.fps = 55 + Math.round(Math.sin(this.t * 0.5) * 5)
this.drawCalls = 18 + Math.round(Math.sin(this.t * 0.7) * 8)
this.compTime = 2.5 + Math.sin(this.t * 0.4) * 1.2

6.2 架构师珍藏：三大指标与调优指南

这三个模拟出来的指标，正是我们在真实使用 IDE Profiler 或 GPU 调试工具时，必须死死盯住的核心数据：

核心性能指标	意义与隐患分析	终极调优策略
FPS (帧率)	衡量顺滑度（目标 60/120）。FPS 骤降代表主线程被阻塞，或发生了海量节点的重排 (Relayout)。	动画属性严禁使用 width/height/margin，一律改为 GPU 加速的 scale/translate。
Draw Calls (绘制调用)	CPU 向 GPU 发送绘制指令的次数。数值过高（如 > 200）意味着屏幕内细碎图层太多。	减少冗余的 Stack 和嵌套；利用 Canvas 绘制复杂图形，或将静态矢量图合并为一张位图。
Comp Time (合成耗时)	GPU 混合半透明图层与阴影的耗时。超标 (>16ms) 必定掉帧。元凶是大面积毛玻璃和多层重叠阴影。	剔除不可见元素的渲染 (visibility)；关键发热节点启用 .renderGroup(true) 离屏缓存。

---

结语

从一行看似简单的 ArkUI 组件声明，到 3D 空间变换矩阵，再到画家算法与帧缓冲合成，最终呈现为物理屏幕上的像素。计算机图形学，是建立在极致浪漫的数学模型与残酷冷血的硬件算力之上的一门艺术。

HarmonyOS 的 ArkUI 引擎为我们封装了极其优雅的声明式 API。但这并不意味着我们可以肆意挥霍算力。只有深刻剖析了这 6 大底层模块的渲染管线，我们才能在这个全新的全场景空间计算时代，写出既拥有惊艳物理视觉，又保持满血丝滑体验的顶尖应用！
