开源鸿蒙PC路径动画流动效果解析摘要：本文详细解析了开源鸿蒙PC社区中的路径动画流动效果实现方案。该效果通过正弦函数生成波浪路径（y = A·sin(ωt+φ)+y₀），采用粒子系统模拟自然流动，包含50个具有随机大小（±2px）、透明度（0.6-1.0）和旋转速度（±0.05rad/帧）的粒子。关键技术包括：缓动控制：easeInOut函数实现平滑加速减速轨迹优化：10帧历史轨迹点渲染增强

提子拌饭133

22人浏览 · 2026-06-05 12:06:42

提子拌饭133 · 2026-06-05 12:06:42 发布

欢迎加入开源鸿蒙PC社区：
https://harmonypc.csdn.net/

atomgit仓库地址： https://atomgit.com/tizibanfan/lujingdonghua

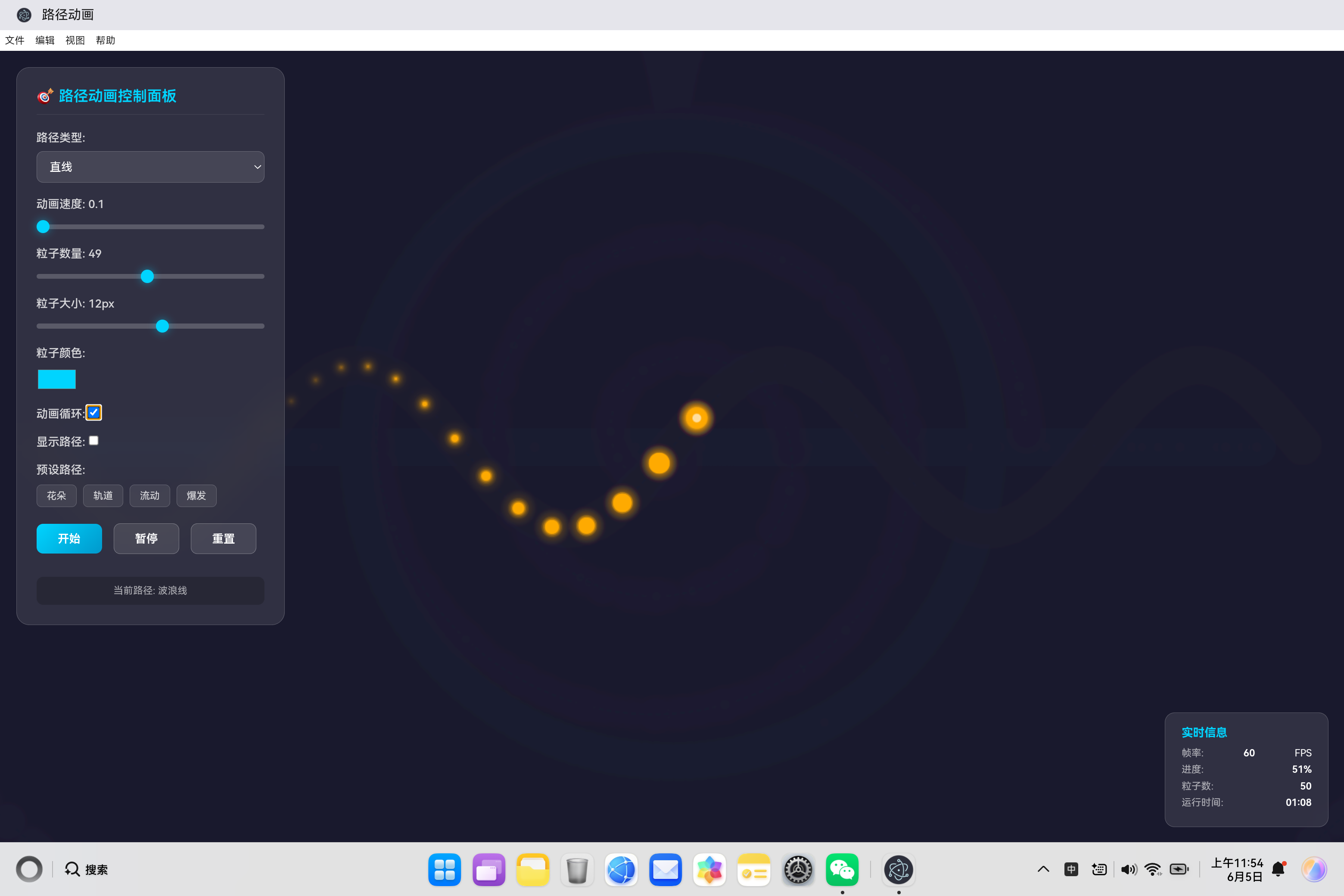

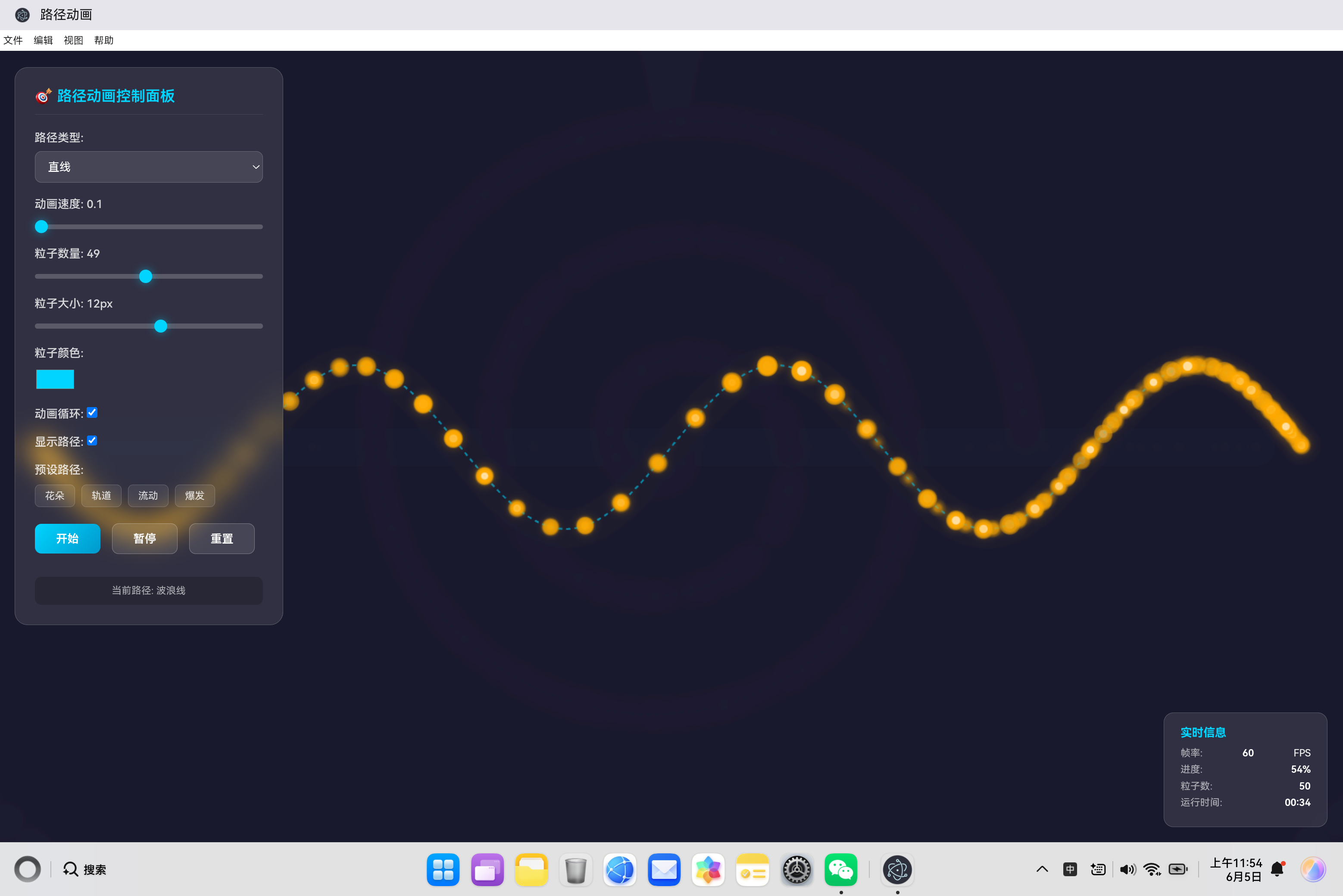

在这里插入图片描述

一、概述

流动效果（Flow）是路径动画应用中的动态预设之一，模拟粒子沿波浪线流动的视觉效果。这种效果灵感来源于自然界中的水流、光波、声波等现象，通过正弦波动创造出流畅、自然的动画体验。本文深入剖析流动效果的实现原理、数学基础和优化策略。

二、流动效果设计理念

2.1 效果特点

流动效果模拟自然波动的美感：

波浪轨迹：粒子沿正弦曲线运动
流畅过渡：平滑的波峰波谷转换
视觉韵律：周期性运动产生节奏感
动态变化：粒子间距和速度略有差异

2.2 应用场景

场景	说明
数据流动	信息传输可视化
声波可视化	音频波形展示
水流模拟	河流、瀑布效果
光线效果	激光、能量流动
时间轴动画	进度条、时间线

三、波浪路径生成算法

3.1 数学原理

波浪路径的核心是正弦函数：

$\cdot \sin(\omega t + \phi) + y_0$

其中：

$A$ 是振幅（波峰到波谷的高度）
$\omega$ 是角频率（控制波浪密度）
$\phi$ 是相位（控制波浪偏移）
$y_0$ 是基线位置

3.2 路径生成实现

generateWavePath() {
    const points = [];
    const amplitude = 100;
    const frequency = 3;
    const startX = 50;
    const endX = this.canvas.width - 50;
    const baseY = this.centerY;

    for (let t = 0; t <= 1; t += 0.003) {
        points.push({
            x: startX + (endX - startX) * t,
            y: baseY + Math.sin(t * Math.PI * 2 * frequency) * amplitude
        });
    }
    return points;
}

技术要点：

振幅控制：振幅100表示波峰波谷相差200像素
频率控制：频率3表示在路径长度内有3个完整周期
相位参数化：使用参数 $\in [0, 1]$ 映射到角度 $2\pi \times frequency]$

3.3 参数影响分析

参数	取值范围	视觉效果
amplitude	50-200	振幅越大，波浪越陡峭
frequency	1-10	频率越高，波浪越密集
startX/endX	边界值	控制波浪水平范围
baseY	垂直位置	波浪中心基线

四、粒子系统设计

4.1 粒子分布策略

initParticles() {
    this.particles = [];
    for (let i = 0; i < this.particleCount; i++) {
        const progress = i / this.particleCount;
        const pointIndex = Math.floor(progress * (this.pathPoints.length - 1));
        const point = this.pathPoints[pointIndex] || { x: 0, y: 0 };

        this.particles.push({
            progress: progress,
            x: point.x,
            y: point.y,
            size: this.particleSize + (Math.random() - 0.5) * 4,
            opacity: 0.6 + Math.random() * 0.4,
            rotation: Math.random() * Math.PI * 2,
            rotationSpeed: (Math.random() - 0.5) * 0.1,
            trail: []
        });
    }
}

均匀分布策略：

粒子沿波浪线均匀分布，初始进度为 progress = i / particleCount，确保粒子覆盖整个波形。

4.2 粒子属性设计

属性	范围	作用
progress	[0, 1]	粒子在路径上的位置
size	[size-2, size+2]	粒子大小变化
opacity	[0.6, 1.0]	透明度变化
rotation	[0, 2π]	初始旋转角度
rotationSpeed	[-0.05, 0.05]	旋转速度
trail	[]	轨迹点数组

五、运动控制与缓动

5.1 easeInOut 缓动函数

流动效果采用 easeInOut 缓动函数，实现平滑的加速减速：

this.easingFunctions = {
    easeInOut: t => t < 0.5 ? 2 * t * t : -1 + (4 - 2 * t) * t,
    // ... 其他缓动函数
};

分段函数解析：

$\begin{cases} 2t^2 & t < 0.5 \\ -1 + (4 - 2t)t & t \geq 0.5 \end{cases}$

前半段（t < 0.5）：二次加速曲线
后半段（t ≥ 0.5）：二次减速曲线

5.2 粒子位置更新

updateParticles() {
    const speedFactor = this.speed * 0.005;

    this.particles.forEach(particle => {
        particle.progress += speedFactor;

        if (particle.progress > 1) {
            if (this.loop) {
                particle.progress = 0;
            } else {
                particle.progress = 1;
            }
        }

        const easedProgress = this.easingFunctions.easeInOut(particle.progress);
        const point = this.getPointAtProgress(easedProgress);

        particle.trail.push({ x: particle.x, y: particle.y });
        if (particle.trail.length > 10) {
            particle.trail.shift();
        }

        particle.x = point.x;
        particle.y = point.y;
        particle.rotation += particle.rotationSpeed;
    });
}

关键流程：

更新进度：progress += speedFactor
应用缓动：easedProgress = easeInOut(progress)
计算位置：point = getPointAtProgress(easedProgress)
更新轨迹：trail.push(currentPosition)
更新位置和旋转

5.3 速度控制

流动效果速度设置为3，是轨道效果的3.75倍：

applyPreset('flow') {
    this.setPathType('wave');
    this.setParticleCount(50);
    this.setColor('#ffaa00');
    this.setSpeed(3);
}

速度选择原因：

波浪路径较长，需要更高速度才能产生流动感
高频波浪需要较快速度才能展现动态效果

六、视觉效果优化

6.1 多层渲染结构

drawParticles() {
    this.particles.forEach(particle => {
        // 绘制轨迹
        particle.trail.forEach((trailPoint, index) => {
            const trailOpacity = (index / particle.trail.length) * particle.opacity * 0.5;
            this.ctx.beginPath();
            this.ctx.arc(trailPoint.x, trailPoint.y,
                        particle.size * (index / particle.trail.length), 0, Math.PI * 2);
            this.ctx.fillStyle = this.hexToRgba(this.color, trailOpacity);
            this.ctx.fill();
        });

        // 绘制发光层
        this.ctx.shadowColor = this.color;
        this.ctx.shadowBlur = 15;
        this.ctx.beginPath();
        this.ctx.arc(particle.x, particle.y, particle.size * 0.6, 0, Math.PI * 2);
        this.ctx.fillStyle = this.hexToRgba(this.color, 0.3);
        this.ctx.fill();
        this.ctx.shadowBlur = 0;

        // 绘制主体渐变
        const gradient = this.ctx.createRadialGradient(
            particle.x, particle.y, 0,
            particle.x, particle.y, particle.size
        );
        gradient.addColorStop(0, this.color);
        gradient.addColorStop(0.5, this.hexToRgba(this.color, 0.7));
        gradient.addColorStop(1, this.hexToRgba(this.color, 0));

        this.ctx.beginPath();
        this.ctx.arc(particle.x, particle.y, particle.size, 0, Math.PI * 2);
        this.ctx.fillStyle = gradient;
        this.ctx.fill();

        // 绘制高光点
        this.ctx.beginPath();
        this.ctx.arc(particle.x, particle.y, particle.size * 0.4, 0, Math.PI * 2);
        this.ctx.fillStyle = '#fff';
        this.ctx.fill();
    });
}

渲染层次优化：

层级	绘制顺序	透明度	大小
轨迹层	1	递减	递减
发光层	2	0.3	0.6 × size
主体层	3	渐变	size
高光层	4	1.0	0.4 × size

6.2 颜色方案设计

流动效果使用橙色系配色 #ffaa00：

颜色选择原因：

橙色代表热情和活力
温暖的色调适合表现流动的能量
在深色背景上有良好的对比度

七、性能优化策略

7.1 路径预计算

generatePath() {
    this.pathPoints = [];
    const generator = this.pathGenerators[this.currentPathType];
    if (generator) {
        this.pathPoints = generator();
    }
}

路径点在初始化时一次性生成，避免运行时重复计算三角函数。

7.2 轨迹长度限制

if (particle.trail.length > 10) {
    particle.trail.shift();
}

限制轨迹长度为10，平衡视觉效果和性能。

7.3 requestAnimationFrame 优化

使用浏览器原生动画API，确保流畅的60fps动画。

八、波浪数学特性分析

8.1 正弦函数性质

特性	说明	公式
周期性	波形重复出现	$\sin(t + 2\pi) = \sin(t)$
对称性	关于原点对称	$\sin(-t) = -\sin(t)$
导数	余弦函数	$\frac{d}{dt}\sin(t) = \cos(t)$
积分	负余弦函数	$\int \sin(t)dt = -\cos(t) + C$

8.2 波形参数影响

// 振幅变化
const amplitudes = [50, 100, 150, 200];
amplitudes.forEach(amp => {
    for (let t = 0; t <= 1; t += 0.01) {
        y = baseY + Math.sin(t * Math.PI * 2 * 3) * amp;
    }
});

振幅对比：

振幅	视觉效果	适用场景
50	平缓波浪	背景装饰
100	适中波浪	数据流动
150	明显波浪	强调效果
200	强烈波浪	震撼效果

8.3 频率变化效果

// 频率变化
const frequencies = [1, 2, 3, 5];
frequencies.forEach(freq => {
    for (let t = 0; t <= 1; t += 0.01) {
        y = baseY + Math.sin(t * Math.PI * 2 * freq) * 100;
    }
});

频率对比：

频率	周期数	视觉效果
1	1个周期	平缓流动
2	2个周期	中等波动
3	3个周期	密集波动
5	5个周期	快速振动

九、扩展应用

9.1 多波干涉效果

generateInterferencePath() {
    const points = [];
    const amplitude = 80;
    const startX = 50;
    const endX = this.canvas.width - 50;
    const baseY = this.centerY;

    for (let t = 0; t <= 1; t += 0.003) {
        const y1 = Math.sin(t * Math.PI * 2 * 3) * amplitude;
        const y2 = Math.sin(t * Math.PI * 2 * 4 + Math.PI/4) * (amplitude * 0.5);
        points.push({
            x: startX + (endX - startX) * t,
            y: baseY + y1 + y2
        });
    }
    return points;
}

通过叠加多个正弦波，创建干涉图案效果。

9.2 衰减波效果

generateDecayWavePath() {
    const points = [];
    const amplitude = 150;
    const startX = 50;
    const endX = this.canvas.width - 50;
    const baseY = this.centerY;

    for (let t = 0; t <= 1; t += 0.003) {
        const decay = Math.exp(-t * 3);
        points.push({
            x: startX + (endX - startX) * t,
            y: baseY + Math.sin(t * Math.PI * 2 * 2) * amplitude * decay
        });
    }
    return points;
}
