在半导体产业行至物理极限与地缘挑战的十字路口时，华为海思掌舵人何庭波的一篇署名论文，如同向平静的湖面投下了一枚巨型炸弹。

近日，在中国科学院科技论文预发布平台上，何庭波正式发表了题为《多层电子系统的时间缩微理论（A Time Scaling Theory for Multi-Layer Electronic Systems）》的科研成果。这篇汲取了数千名工程师六年心血的论文，不仅系统性地阐述了指导华为半导体发展的新原则——“τ（韬）定律”，更以前所未有的透明度，披露了麒麟与昇腾芯片未来十年的宏大路线图。

点击查看论文原文及完整背景

一、 范式转移：从“空间”竞争转向“时间”缩微

过去六十年，半导体行业的“产业契约”是摩尔定律——通过几何尺寸的缩微，每18个月让晶体管密度翻倍。然而何庭波在论文摘要中直言不讳：这一契约已经失效。

在7nm制程之后，纯粹的尺寸缩小已无法带来预期的性能红利，反而让先进芯片的设计预算飙升至十亿美元以上，每晶体管成本不再下降。对于华为而言，在先进制程设备受限的极端环境下，必须寻找新的物理支点。

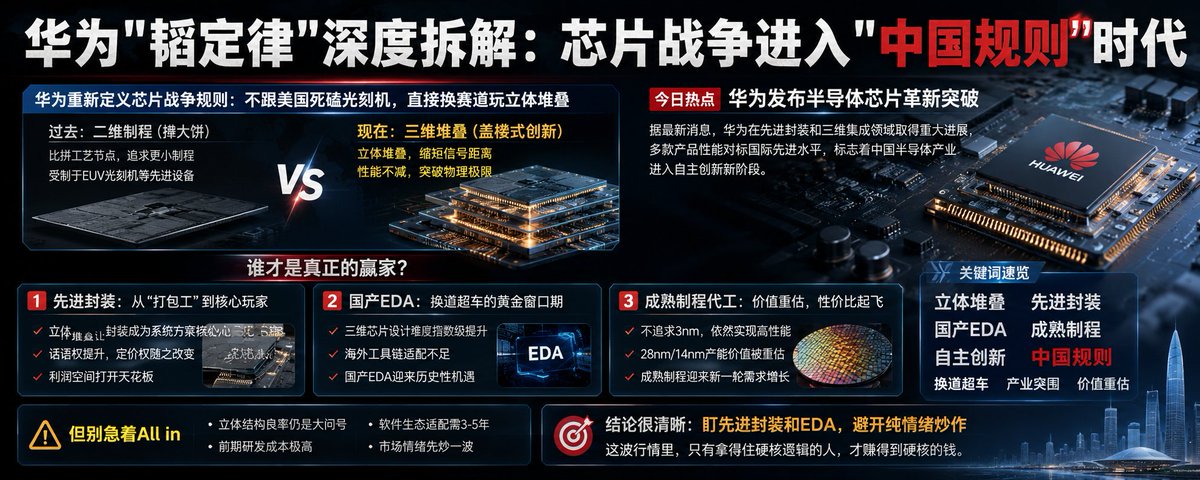

何庭波提出的“τ（韬）定律”（Time Scaling Theory）实现了从空间到时间的升维思考。其核心逻辑在于：用户感受到的性能提升，本质上是时间的缩减（晶体管切换更快、信号传输更短、数据跨界更少）。

为此，华为建立了一个统一的优化公式：
τ = f(τ_transistor, τ_circuit, τ_chip, τ_system)

将从皮秒级的晶体管开关，到秒级的数据中心负载，统一纳入“特征时间常数τ”的缩减目标中。这意味着，即便不依赖更先进的光刻机，通过系统级的协同优化，依然能实现代际级的性能飞跃。

二、 麒麟芯片的“垂直重构”：2029年迈向4GHz

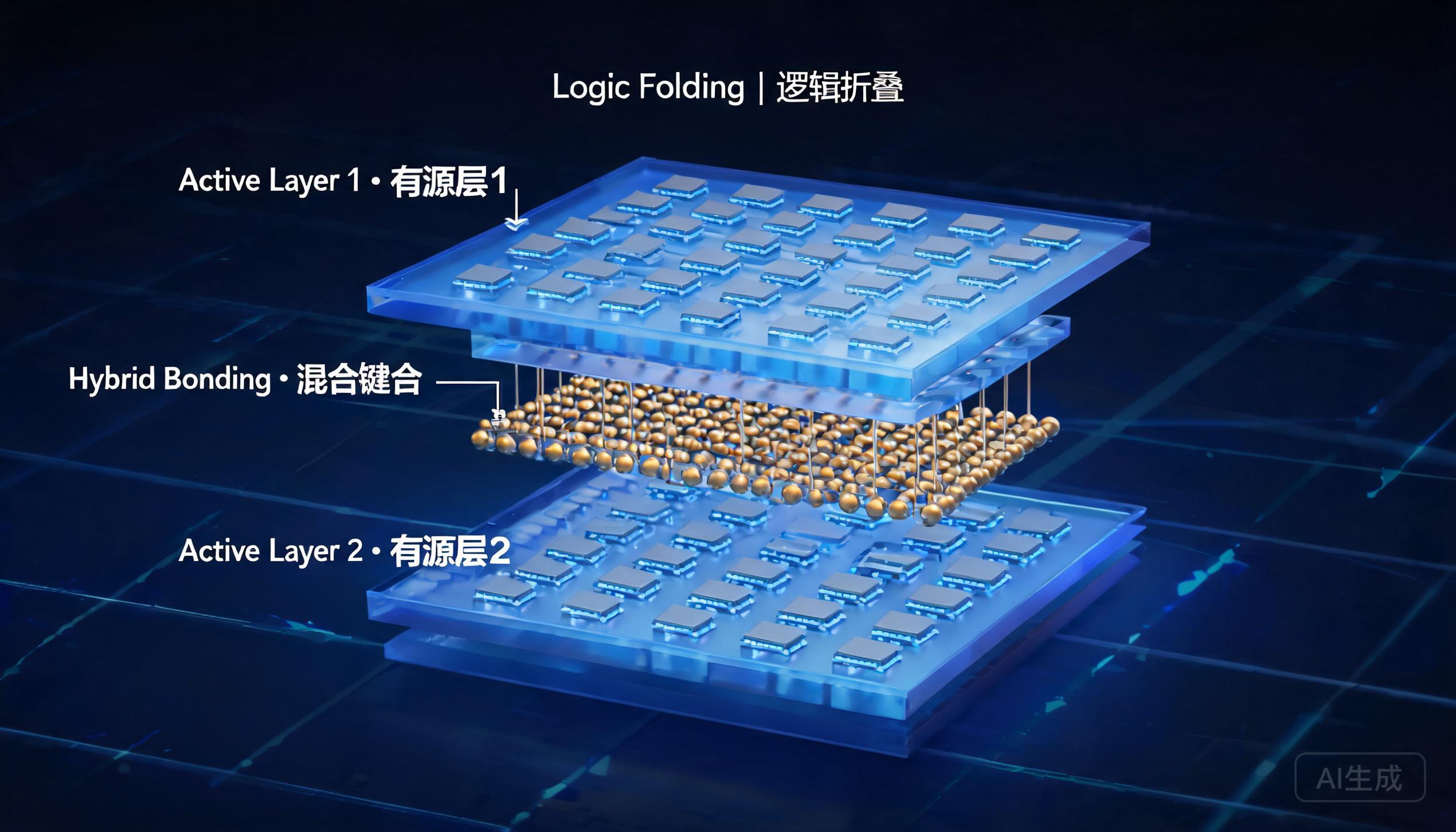

在移动端，τ定律的首个杀手级应用是“逻辑折叠（Logic Folding）”。

传统芯片设计是“平面思维”，门电路散落在二维平面，布线越长寄生电阻（RC）越大。而华为的逻辑折叠则像是在芯片上“盖高楼”——将数字、模拟和存储电路分配到垂直堆叠的有源层中。

通过超细间距（低于2μm）的混合键合技术，芯片内部的信号路径大幅缩短。在固定的工艺节点下，华为实现了令人惊叹的数据：

1. 晶体管密度：从155MTr/mm²跃升至238MTr/mm²，单代实现了以往需要三年的几何缩微增益。
2. 功耗效率：提升了41%，最大时钟频率提升近13%。

基于此，论文披露了极具野心的麒麟CPU频率进化表：

• 2026年：秋季面世的新一代麒麟芯片，性能将大幅提升，核心频率达3.1GHz；
• 2027年：频率规划至3.39GHz；
• 2028年：频率规划至3.71GHz；
• 2029年：正式突破4GHz大关。

何庭波预判，到2031年，基于τ定律的高端芯片晶体管密度将达到1.4nm制程的同等水平。

三、 昇腾AI系统的维次跃迁：2035年百倍增长

如果说移动端是“精雕细琢”，那么在AI算力领域，华为则是在进行一场“暴力美学”般的架构革命。何庭波指出，AI集群80%的能源消耗在数据移动上，因此缩减“通信时间”比“计算时间”更重要。

为了解决计算面积（N²）与边缘带宽（N）增长不匹配的“扇出困境”，华为祭出了三项核心技术：

1. Unified Bus（统一总线）：以单一协议取代复杂的PCIe/以太网堆栈，将端到端延迟从数十微秒缩减至100ns，实现了约500倍的系统τ缩减。
2. Hi-ONE光学引擎：近封装光学I/O，每模块提供8Tb/s带宽，将信号传输距离从厘米级扩展至100米，让吉瓦级集群如同“单芯片”般协同。
3. 3D Folding（3D折叠）：将存储、供电和光学I/O从芯片边缘移至表面。

按照昇腾的路线图：

• 2025年推出昇腾910C；
• 2026年推出昇腾950；
• 2030年左右，昇腾990将引入逻辑折叠技术，并全面向3D折叠演进。
• 最终目标：到2035年，硬件集成度将增长100倍以上。

四、 深度思考：存储与逻辑的“再融合”

何庭波在论文中还提出了一个深刻的产业观察：AI时代正在逆转过去四十年的“存算解耦”趋势。为了消灭延迟，逻辑与存储必须物理融合。

这意味着，半导体产业的影响力天平正在向高端封装和存储厂商倾斜。未来的赢家，将是那些能打破层级壁垒、实现跨层协同的企业。

何庭波在文中致谢了数千名工程师，这不仅是一篇学术论文，更是一份在封锁压力下，华为海思凭借韧性与创新开辟出的“中国路径”报告。

正如文中所言：“几何时代事实上已经结束；竞争性的性能不再要求常驻在光刻技术的最前沿。”华为正在用时间缩微理论，重新定义半导体进步的尺度。
