【cann-samples系列】RmsNormQuant:Ascend950 上的高性能 Vector 算子分阶段优化实践

cann-samples 是算子领域高性能实战演进样例与体系化调优知识库,致力于为开发者提供可复用的优化方法论和最佳实践代码。本系列文章将陆续介绍仓库中的典型样例,分享我们在算子优化过程中的思考与经验。

实验平台:Ascend 950PR(64 Vector Core 仿真环境)
用例规格x[4096, 8192] float16 → y[4096, 8192] int8
优化结果:7693 us → 49.0 us,总加速比 157x


概述

本文记录Vector融合算子 RmsNormQuant 在昇腾Ascend950上的性能优化过程。RmsNormQuant 是 LLM 推理中 RmsNorm 归一化与 Int8 量化的融合算子,通过消除中间结果的 GM 写回+读入,在访存效率上优于分离执行。优化从最基础的公式直译实现出发,逐步识别并消除每一层性能瓶颈,最终达成 157 倍的性能加速。

读者将通过本文掌握以下内容:

  • Vector 算子的性能建模方法——如何通过 profiling 指标判断 Memory Bound、Compute Bound 与流水停顿
  • 四项关键优化技术:多核并行、寄存器数据流(VF RegAPI)、Double Buffer(流水重叠)、充分利用 UB 可用空间
  • 优化决策的判断逻辑——何时压缩计算链路、何时开启双缓冲、何时提升 UB 利用率
  • 数值精度优化方法:二分累加(Pairwise Summation)与迭代求 rsqrt

全文结构:

  1. 算子实现原理:计算公式、算子特点、性能建模基础
  2. 算子优化实践:7 个递进的优化步骤(Step 0 ~ Step 6),每步包含优化目标、代码实现、profiling 数据与瓶颈分析
  3. 整体收益:全流程性能数据汇总
  4. 优化策略总结:优化节奏、瓶颈判断规则、核心技术提炼

算子实现原理

功能说明

  • 算子功能:对输入矩阵按行计算 RMS Normalization,乘以可学习权重 gamma,再通过量化参数映射为 int8 输出。

  • 计算公式

RMS i = 1 r ∑ j = 0 r − 1 x i , j 2 + ε \text{RMS}_i = \sqrt{\frac{1}{r}\sum_{j=0}^{r-1}x_{i,j}^2 + \varepsilon} RMSi=r1j=0r1xi,j2+ε

norm i , j = x i , j RMS i ⋅ γ j \text{norm}_{i,j} = \frac{x_{i,j}}{\text{RMS}_i} \cdot \gamma_j normi,j=RMSixi,jγj

y i , j = clamp  ⁣ ( round  ⁣ ( norm i , j ⋅ s + b ) ,   − 128 ,   127 ) y_{i,j} = \text{clamp}\!\left(\text{round}\!\left(\text{norm}_{i,j} \cdot s + b\right),\ -128,\ 127\right) yi,j=clamp(round(normi,js+b), 128, 127)

  • 参数说明
变量名 描述 Dtype Shape
x 输入矩阵 float16 (token_num, hidden_size)
gamma 归一化权重 float16 (hidden_size,)
scale 量化缩放系数 float16 (1,)
offset 量化偏置 int8 (1,)
y 输出矩阵 int8 (token_num, hidden_size)
ε 数值稳定常数 1e-6

算子特点

  1. 行间独立性:每行的 RMS 只依赖本行数据,天然适合按行做多核并行。
  2. 行内长归约hidden_size=8192,列方向不能随意切碎,ReduceSum 的中间值需保存。
  3. gamma 跨行共享:4096 行共用同一份 gamma(16 KB)。

性能建模

RmsNormQuant 是纯 Vector 算子,单核内的执行流水为 MTE2(GM→UB 搬运)→ VEC(向量计算)→ MTE3(UB→GM 搬运)。理想情况下三条流水并行执行,整体时延的下限由最慢的流水阶段决定:

T total = max ⁡ ( T vec ,   T mte2 ,   T mte3 ) + T overhead T_{\text{total}} = \max(T_{\text{vec}},\ T_{\text{mte2}},\ T_{\text{mte3}}) + T_{\text{overhead}} Ttotal=max(Tvec, Tmte2, Tmte3)+Toverhead

后续优化过程围绕三个分析维度展开,每个维度对应可直接从 profiling 数据中读取的核心指标,作为性能优化的抓手。

流水并行

核心指标:aiv_vec_ratioaiv_mte2_ratioaiv_mte3_ratio——VEC、MTE2、MTE3 三条流水各自的耗时占比。

三条流水的关系存在两种典型模式:

模式 特征 判断依据
串行(流水停顿) VEC 与 MTE2 交替执行,无时间重叠 vec + mte2 ≈ 100%
重叠(流水并行) VEC 与 MTE2 并行执行,同周期内均有工作量 vec + mte2 ≫ 100%

在串行模式下,占比最高的流水即为性能瓶颈:

Bound 类型 瓶颈所在 判断依据
Memory Bound GM→UB 搬运能力不足 aiv_mte2_ratio 显著高于其他
Compute Bound 向量计算单元吞吐不足 aiv_vec_ratio 显著高于其他

优化目标是推动流水从串行模式向重叠模式演进,使 vec + mte2 ≫ 100%——即 MTE2 搬运与 VEC 计算在同一时段并行推进,用一方的耗时掩盖另一方的耗时。

在上述三条 ratio 的基础上,定义主导流水占比(Dominant Pipeline Ratio) = max(aiv_vec_ratio, aiv_mte2_ratio, aiv_mte3_ratio)。该指标在串行模式下直接指向瓶颈类型(VEC 最高为 Compute Bound,MTE2 最高为 Memory Bound),在重叠模式下则反映单位时间内最忙碌的流水线。后续各 Step 的性能表中均列出此项,优化目标之一是在重叠模式下推动其达到 80% 以上。

资源利用率

核心指标:带宽、IPC、核数。定位到瓶颈流水后,需进一步量化该流水对硬件资源的利用程度。

带宽:MTE2/MTE3 流水每秒实际完成的数据读写量(TB/s),可通过 算子读写数据量 / 算子耗时 估算。当前平台理论带宽上限为 1.6 TB/s。带宽偏离理论上限越远,说明搬运效率的挖掘空间越大。

IPC(Instructions Per Cycle):VEC 流水每周期处理的指令数。Add、Mul 等指令支持双发射,IPC 上限为 2;ReduceSum 等指令仅支持单发射,IPC 上限为 1。整体 IPC 的理论上限取决于算子中各类指令的混合比例,需结合具体实现分析。

核数:参与并行计算的 Vector Core 数量。不同核之间独立并行,核数直接决定可用的计算与搬运能力。

优化目标是让各项资源利用率逼近理论上限。

计算简化

核心指标:搬运复用率、计算复用率。该维度无法直接从 profiling 数据中观测,需结合算子公式进行分析——通过提取公因数、调整计算顺序、将重复搬运提到循环外等方式,减少冗余的搬运和计算操作。

优化目标是在不改变数学语义的前提下,降低算子整体的搬运量和计算量。


环境准备与编译运行

本文的每个优化步骤对应 Samples/2_Performance/rms_norm_quant_story/src/ 下的一个独立源文件(0_naive.cpp ~ 6_binary_sum.cpp),均可独立编译运行。

编译:

根据仓库 README.md 安装配置 CANN 环境后,在项目根目录编译:

cd ~/cann-samples
cmake -S . -B build -DNPU_ARCH=dav-3510
cmake --build build --target rms_norm_quant_story

执行仿真:

本文的性能数据均通过 cannsim 仿真获取。以 Step 0 为例:

mkdir -p record && cd record/
cannsim record ~/cann-samples/build/Samples/2_Performance/rms_norm_quant_story/rms_norm_quant_0_naive -s Ascend950 --gen-report

分析流水:

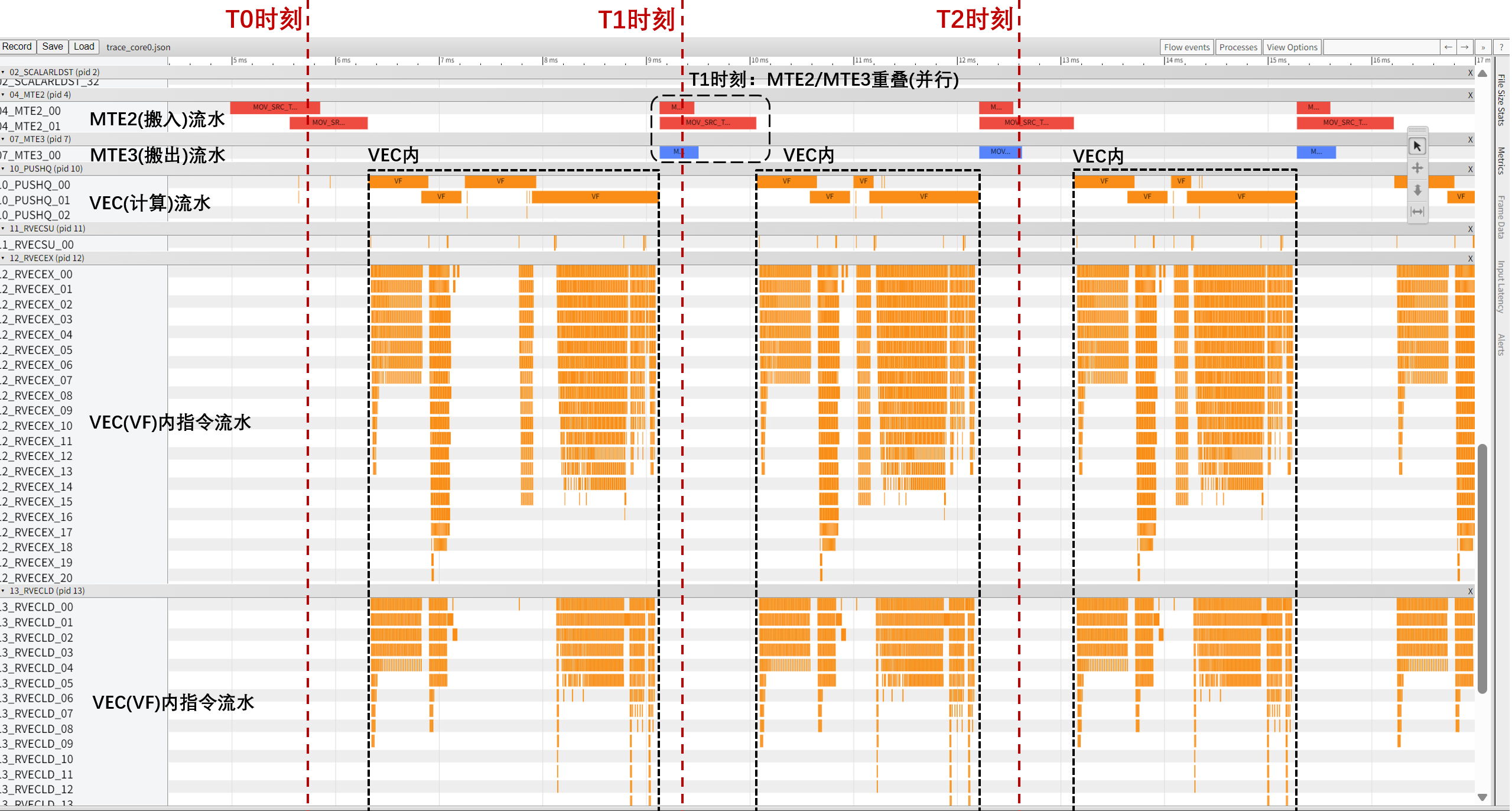

仿真完成后,日志目录中的 report/trace_core0.json 为第 0 核的指令流水记录,可通过浏览器 chrome://tracing/Perfetto 生成流水打点图(以下检测流水图或是打点图)。后续各 Step 只需替换对应的 binary 名称即可。

在这里插入图片描述

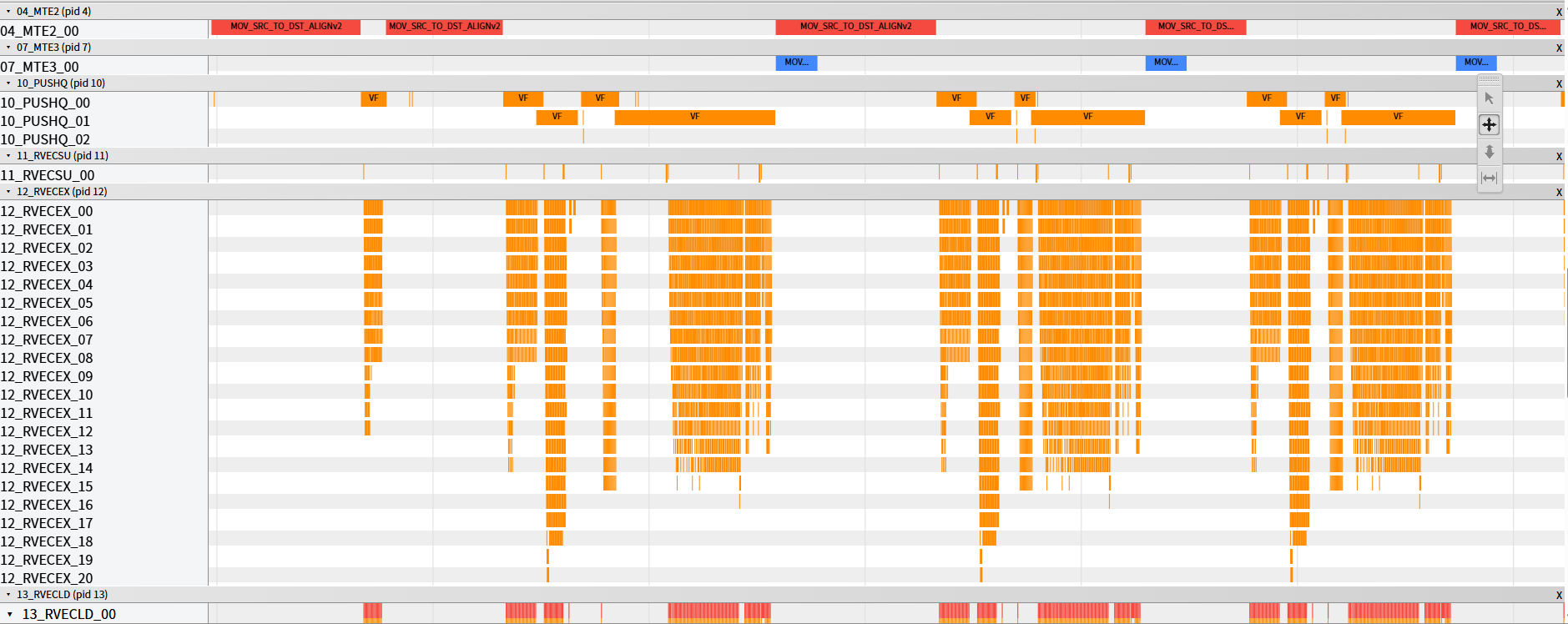

以该图作为示例,可以观察:

  1. 横坐表示时序,单位为us,由于是仿真流水,因此1us实际上表示vector单元的1cycle。
  2. 纵坐标描述各个组件的流水泳道。有些组件具有多条子道,是因为存在同时执行中的块,为清晰绘制而错开它们。
  3. MTE2、MTE3、VEC流水分别用红色、蓝色、橙色块表示。
  4. PUSHQ为VEC函数(VF)的泳道,RVECEX/RVECLD/RVECST为VF内实际执行的指令,也就是PUSHQ的每块VF是同时段下RVECEX/RVECLD/RVECST所有指令的外层。

在这里插入图片描述

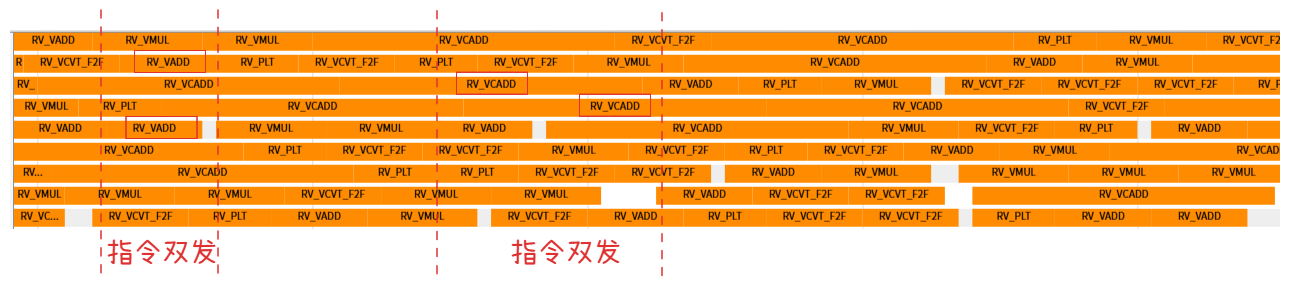

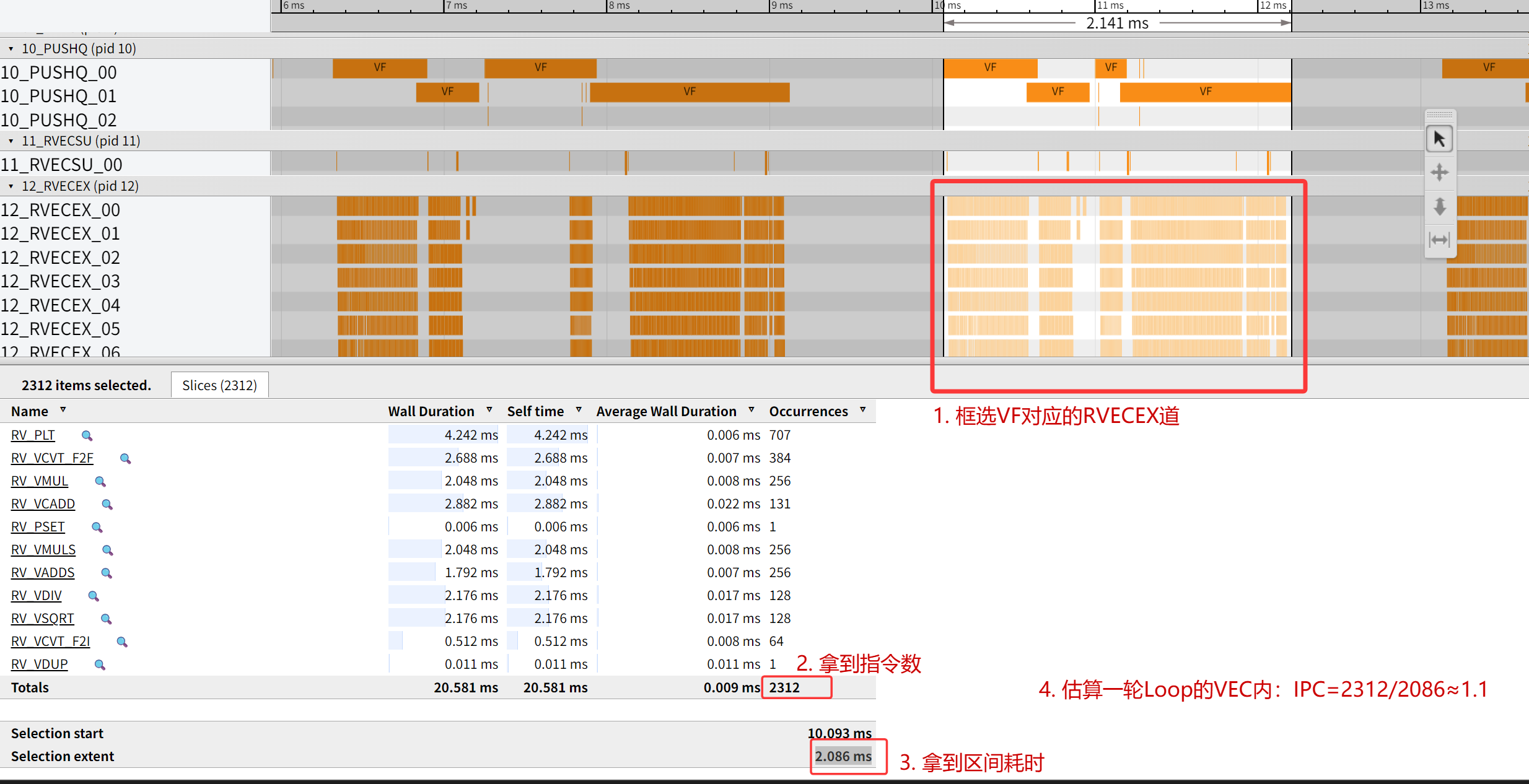

还可以使用打点图来估计每段VF的IPC情况。简单来说,框选目标VF下的RVECEX段,拿到全部指令数量,再除以统计的耗时(这里耗时的us数就是cycles数目)

提示:指令级仿真开销较大、耗时较长,推荐在分析阶段使用较小的输入 shape 进行仿真指导优化,达到目标提升比后再在 NPU 上板环境实际验证。


算子优化实践

Step 0 — Naive 基线(7693 us)

直接将数学公式逐行翻译成 AscendC 标准 API,不做任何优化,先建立可测量、可暴露瓶颈的基线。

实现方式:

// src/0_naive.cpp
for (int64_t loop = 0; loop < tilingData_->a; loop++) {
    CopyInGamma();   // 每轮把gamma从GM搬入UB,以便参与计算
    CopyInX(loop);
    Compute();
    CopyOut(loop);
}

Compute() 内的每一步API调用,VEC单元会把源数据从UB加载进寄存器,执行对应的计算,把结果写回UB中对应的目的地buffer:

Cast(gamma_fp32, gamma_fp16, r);
Cast(x_fp32, x_fp16, r);
Mul(rms_buf, x_fp32, x_fp32, r);
ReduceSum(reduce_buf, rms_buf, r);
Duplicate(rms_buf, reduce_buf, r);
Muls(rms_buf, rms_buf, r_inv, r);
Adds(rms_buf, rms_buf, epsilon, r);
Sqrt(rms_buf, rms_buf, r);
Div(x_fp32, x_fp32, rms_buf, r);
Mul(rms_buf, x_fp32, gamma_fp32, r);
Muls(rms_buf, rms_buf, scale, r);
Adds(rms_buf, rms_buf, offset, r);
Cast(y, rms_buf, CAST_RINT, r);

性能数据:

指标
Task Duration 7693 us
Block Num 1
MTE2带宽 0.008TB/s
IPC 1.10
aiv_vec_ratio 67.2%
aiv_mte2_ratio 29.9%
aiv_mte3_ratio 11.7%
vec+mte2 97.1%
主导流水占比 67.2% (VEC)

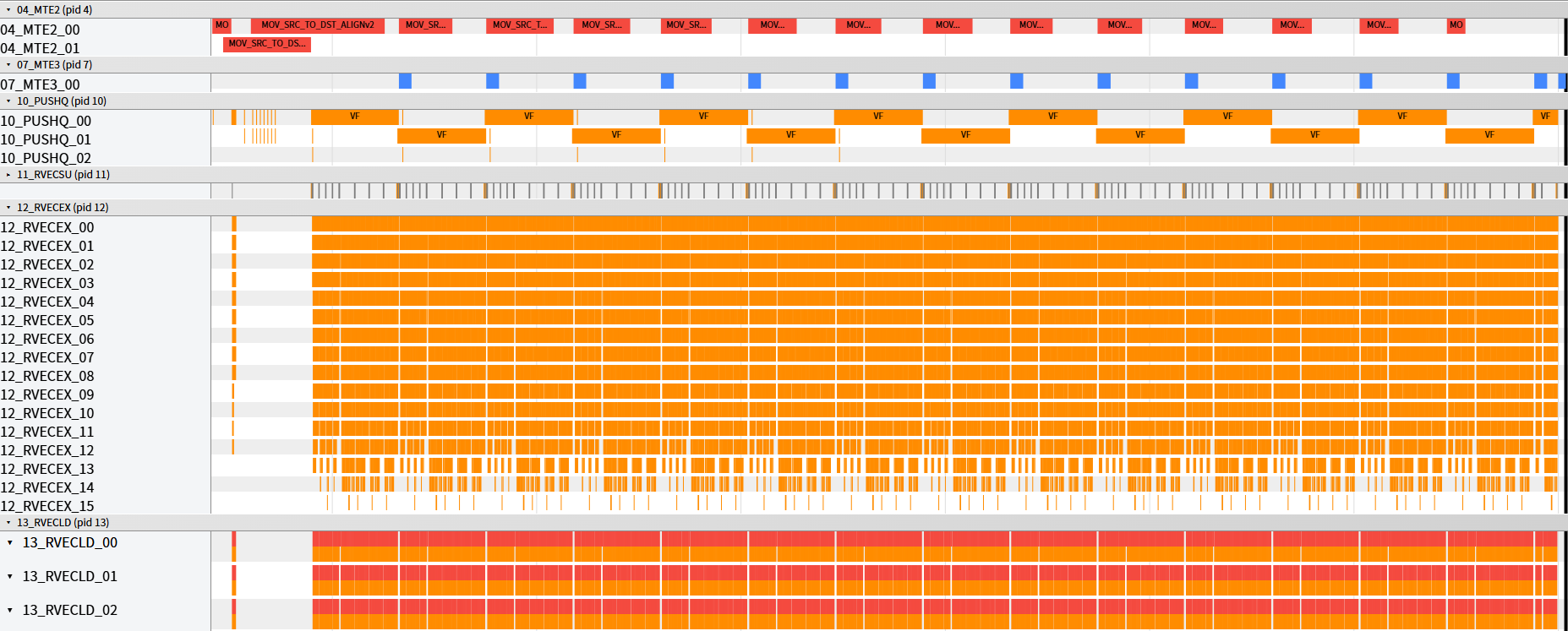

在这里插入图片描述

打点图上 MTE2 与 VEC 基本交替,没有重叠。每轮循环有两次 MTE2 搬运(xgamma),其中 gamma 每次搬的是同一份数据。

问题诊断:

  1. VEC + MTE2 = 97.1%,两者之和接近 100%,属于典型的串行模式,打点图中 MTE2 与 VEC 交替执行、无重叠;
  2. 主导流水占比 67.2%,VEC 是当前瓶颈,属于 Compute Bound;
  3. 带宽利用率极低,远未触及硬件理论带宽;
  4. 仅使用 1 个 Block,63 个 Vector Core 处于空闲状态;
  5. IPC 偏低,需检查向量指令的发射情况。

Step 1 — Gamma 预加载(6790 us,1.13x)

优化思路:观察计算公式可知,gamma 对所有 token(行)共享且只读。Step 0 的实现中,gamma 在每轮循环内被重复搬运——4096 轮循环搬运的是同一份 16 KB 数据。将 gamma 搬运从循环内提到循环外,使其在算子整个生命周期内常驻 UB,即可消除这部分冗余搬运:

// Step 0                          // Step 1
for (loop) {                       CopyInGamma();
    CopyInGamma();for (loop) {
    CopyInX(loop);                    CopyInX(loop);
    Compute();                        Compute();
    CopyOut(loop);                    CopyOut(loop);
}                                  }

性能数据:

指标 Step 0 Step 1 变化
Task Duration 7693 us 6790 us -11.7%
Block Num 1 1 不变
MTE2带宽 0.008TB/s 0.009TB/s 小幅提升
IPC 1.10 1.10 不变
aiv_vec_ratio 67.2% 69.0% 基本不变
aiv_mte2_ratio 29.9% 27.8% 小幅下降
VEC + MTE2 97.1% 96.8% 仍是串行
主导流水占比 67.2% (VEC) 69.0% (VEC) VEC 仍主导

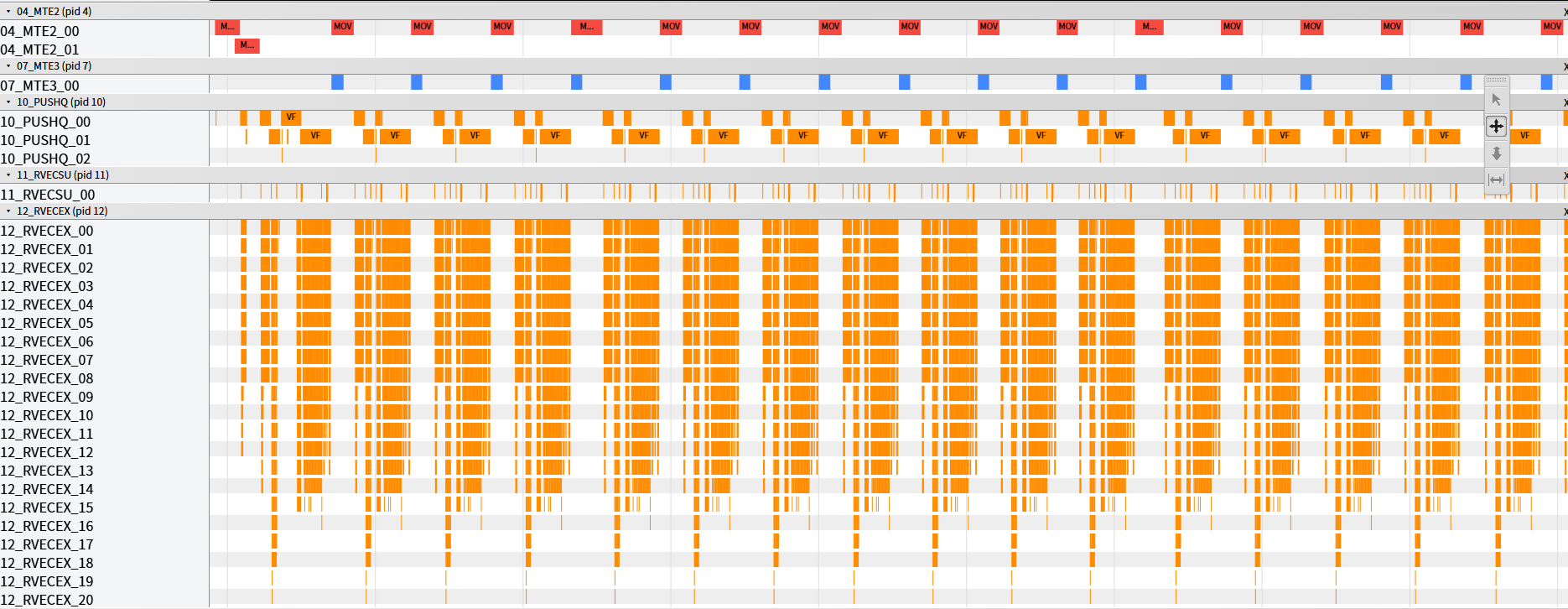

在这里插入图片描述

优化效果:
消除了 4095 次冗余的 MTE2 搬运,MTE2 耗时按预期下降。由于 VEC 与 MTE2 仍为串行模式,整体收益有限,但为后续优化奠定了基础。

延伸思考:预加载的跷跷板权衡

预加载并非零代价:gamma 在 UB 中常驻,占用约 49 KB(fp16 搬入缓冲 + fp32 工作缓冲),约占 UB 总量的 10%。这部分空间不再可用于容纳更多行数据,会轻微压缩每轮循环可处理的行数。

跷跷板的另一端是收益——省去 4095 次、累计约 64 MB 的冗余 MTE2 搬运,在量级上远超空间代价。一般性地,预加载的得失取决于共享数据量与 UB 容量的比值:比值越小,空间代价越可忽略;当共享数据量逼近 UB 容量大半时,预加载会严重挤压行处理空间,导致循环次数陡增、单次搬运量不足以打满带宽,此时不预加载更为合理。本例 gamma 仅 16 KB,跷跷板明确倾向收益一侧。


Step 2 — 多核并行(113.6 us,59.8x)

优化思路:Step 1 的 profiling 数据显示 VEC 占比最高,是当前的性能瓶颈。同时 Block 仅使用 1 个,剩余 63 个 Vector Core 空闲。利用行间独立性,将 4096 行均匀分配到 64 个 Block 上并行执行。

按行将 4096 行均匀分给 64 个 Vector Core,每核处理 64 行:

// src/2_multi_core.cpp — Init()
blockIdx_ = AscendC::GetBlockIdx();
if (blockIdx_ == AscendC::GetBlockNum() - 1) {
    curblockFactor_ = tilingData_->blockTail;
} else {
    curblockFactor_ = tilingData_->blockFactor;
}
xGm_.SetGlobalBuffer(x + blockIdx_ * tilingData_->blockFactor * r);
yGm_.SetGlobalBuffer(y + blockIdx_ * tilingData_->blockFactor * r);

Host 代码通过 <<<blockNum, 0, stream>>> 启动 64 个核。

性能数据:

指标 Step 1 Step 2 变化
Task Duration 6790 us 113.6 us -98.3%
Block Num 1 64
MTE2带宽 0.009TB/s 0.53TB/s 大幅上升
IPC 1.10 1.10 不变
aiv_vec_ratio 69.0% 65.8% 基本不变
aiv_mte2_ratio 27.8% 29.0% 基本不变
VEC + MTE2 96.8% 94.8% 核内仍以串行为主
主导流水占比 69.0% (VEC) 65.8% (VEC) VEC 小幅下降

并行效率:实际加速比为 6790 / 113.6 = 59.8x,全核心利用率为 59.8 / 64 = 93.4%,接近理想线性加速。各流水 ratio 基本不变,说明收益完全来自并行度提升,单核实现未变。

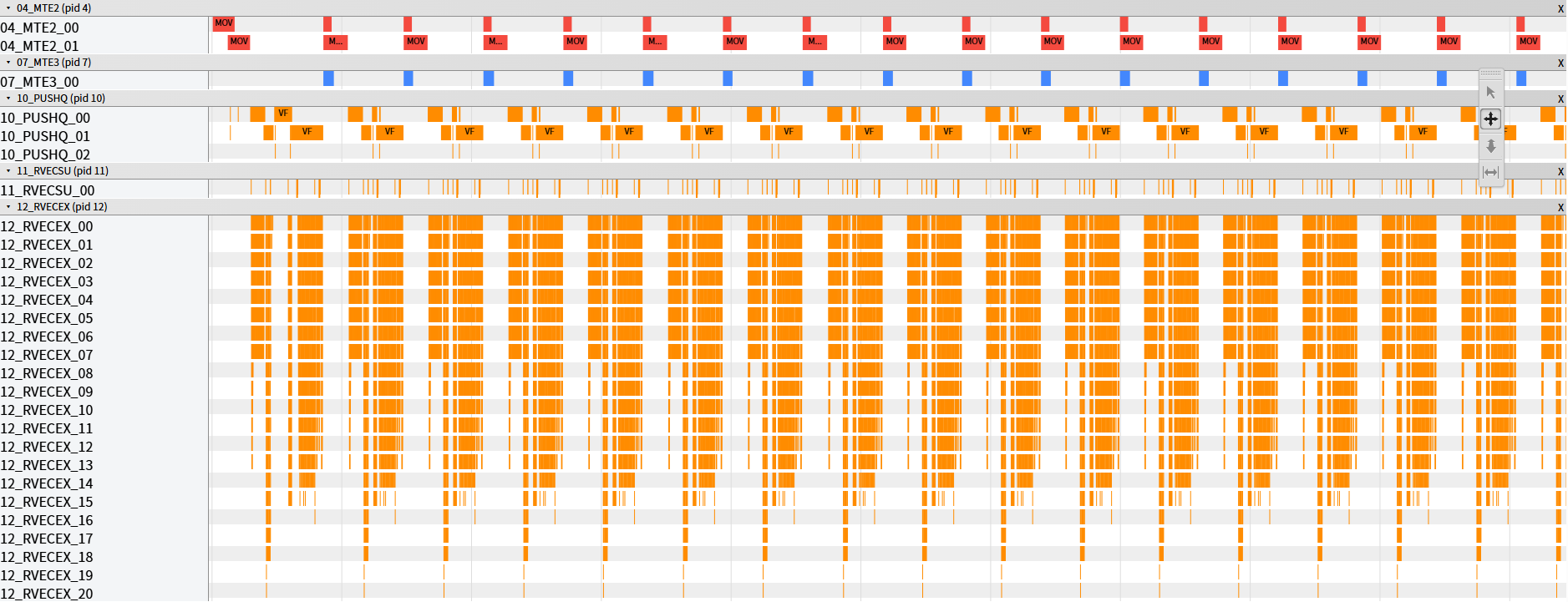

在这里插入图片描述

优化效果:

  1. 单 Block 的 VEC 计算速度不变,通过 64 个 Block 并行处理实现整体性能提升;
  2. 由原本的单 Block 搬运改为 64 个 Block 并行搬运,带宽利用率相应提升,但仍距理论上限有一定空间。

Step 3 — 寄存器数据流(VF RegAPI,84.1 us,1.35x)

优化思路:Step 2 的 profiling 数据显示,在 64 核满并行的情况下 VEC 占比仍然最高,说明单核 VEC 计算效率是进一步优化的关键。此时 IPC 仅为 1.10,指令级并行度不足,本轮优化的目标是 提升 IPC 指标

标准 AscendC API 的抽象级别是"UB 到 UB",每个操作默认将结果写回 UB:

UB → 寄存器 → 计算 → 寄存器 → UB → 寄存器 → 计算 → 寄存器 → UB → ...

VF RegAPI(__simd_vf__)允许直接操作向量寄存器(RegTensor),使中间值在寄存器上流动,从而减少大量UB和寄存器间的数据搬运:

UB → 寄存器 → 计算 → 寄存器 → 计算 → 寄存器 → UB → ...
// src/3_vf.cpp — ComputeRmsVf()
AscendC::RegAPI::Duplicate(vregReduceSum, 0);
for (uint16_t i = 0; i < vfLoopRNum_; i++) {  // r=8192 → 128 次循环
    preg = AscendC::RegAPI::UpdateMask<float>(r);
    DataCopy<DATA_TYPE, DIST_UNPACK_B16>(vregXIn, xInAddr + i * VL_B32_SIZE);
    Cast<float, DATA_TYPE>(vregX, vregXIn, preg);    // 寄存器内 fp16→fp32
    Mul(vregXQuared, vregX, vregX, preg);            // 寄存器内平方
    Add(vregReduceSum, vregReduceSum, vregXQuared, pregAll);  // 寄存器内累加
}
ReduceSum(vregReduceSum, vregReduceSum, preg);
Sqrt(vregRms, vregReduceSum, preg);
DataCopy<float, DIST_FIRST_ELEMENT_B32>(rmsAddr, vregRms, preg);  // 只写一个标量

128 次循环中 vregReduceSum 始终在寄存器上累加,仅在最终才写回 UB。ComputeNormQuantVf 同理,归一化+量化全在寄存器上完成。

性能数据:

指标 Step 2 Step 3 变化
Task Duration 113.6 us 84.1 us -26.0%
MTE2带宽 0.53TB/s 0.72TB/s 小幅上升
IPC 1.10 1.34 上升
aiv_vec_ratio 65.8% 54.5% 下降
aiv_mte2_ratio 29.0% 41.5% 上升
VEC + MTE2 94.8% 96.0% 仍基本串行
主导流水占比 65.8% (VEC) 54.5% (VEC) VEC 显著下降,逼近 MTE2

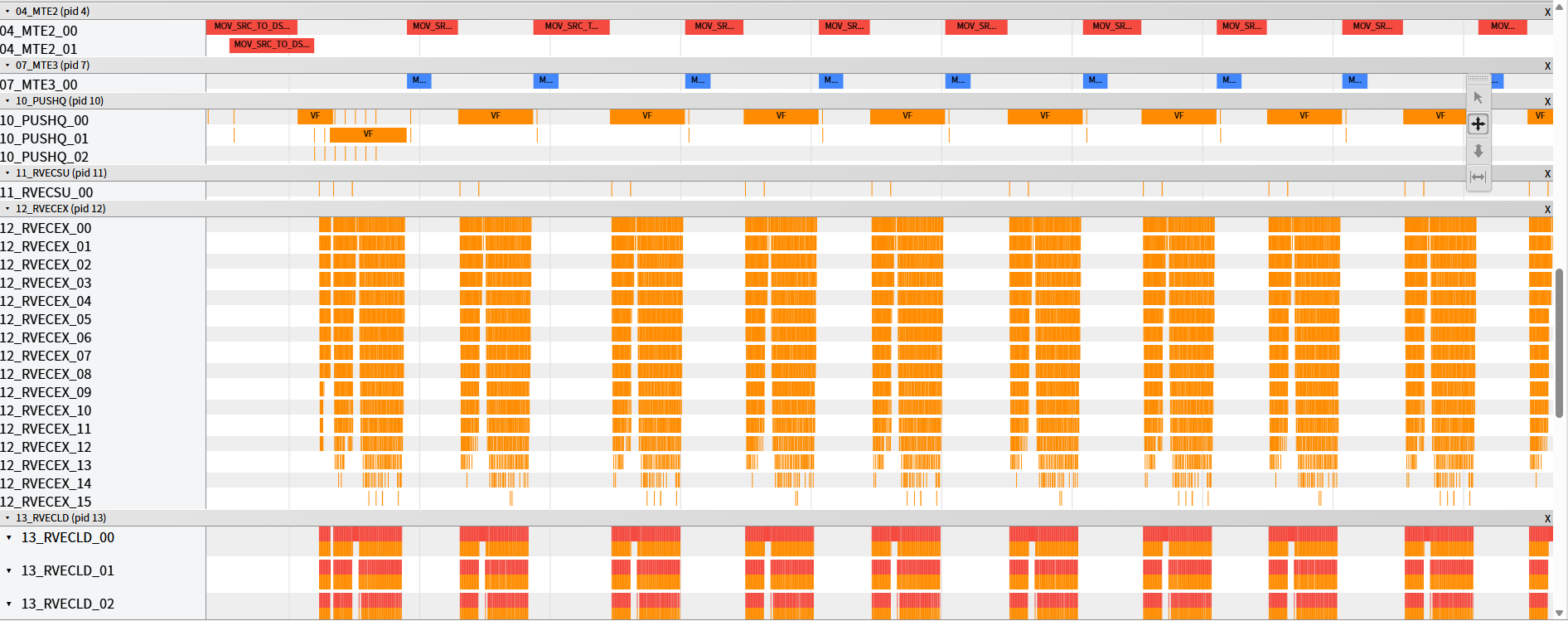

在这里插入图片描述

优化效果:

  1. IPC 从 1.10 提升至 1.34,单 Block 的 VEC 计算吞吐提升,端到端耗时相应下降;
  2. VEC 计算速度提升后,MTE2 搬运变得更密集,带宽利用率随之上升。aiv_mte2_ratio 的上升是 VEC 占比下降后的被动效应,并非 MTE2 绝对耗时增加;
  3. 主导流水占比从 65.8% 降至 54.5%,VEC 与 MTE2 比例趋近 1:1,这是开启 Double Buffer 的最佳时机。

Step 4 — Double Buffer(54.3 us,1.55x)

优化思路:Step 3 的 profiling 数据显示,VEC 处理速度已有明显提升,但 VEC + MTE2 = 96.0%,Block 内 MTE2 与 VEC 仍为串行执行。下一步的目标是通过流水线重叠,使 MTE2 搬运与 VEC 计算并行执行。

代码仅修改缓冲区数量:

// src/3_vf.cpp               // src/4_double_buffer.cpp
static constexpr size_t       static constexpr size_t
    BUF_NUM = 1;      →           BUF_NUM = 2;

BUF_NUM = 1 时搬一批、算一批、再搬下一批(串行);BUF_NUM = 2 时当前 batch 在算,下一 batch 已开始搬(重叠)。AscendC的资源管理API(TQue)通过抽象队列(EnQue、DeQue等操作)自动管理这样的ping-pong调度。

性能数据:

指标 Step 3 Step 4 变化
Task Duration 84.1 us 54.3 us -35.4%
MTE2带宽 0.72TB/s 1.12TB/s 小幅上升
IPC 1.34 1.34 不变
aiv_vec_ratio 54.5% 86.9% 上升
aiv_mte2_ratio 41.5% 79.2% 上升
aiv_mte3_ratio 17.5% 28.0% 上升
VEC + MTE2 96.0% 166.1% 显著重叠
主导流水占比 54.5% (VEC) 86.9% (VEC) 首次突破 80%

在这里插入图片描述

优化效果:

  1. VEC + MTE2 = 166.1%,MTE2 与 VEC 两条流水线发生显著重叠,Block 内从串行模式转为并行模式;
  2. 主导流水占比从 54.5% 跃升至 86.9%,首次突破 80%——在重叠模式下,MTE2 搬运与 VEC 计算同时饱和运行,两条流水各自的时间占比均大幅上升;
  3. MTE2 搬运不再受 VEC 计算周期的阻塞,搬运频次增加,带宽利用率进一步提升。

Step 5 — UB 多行批处理(49.0 us,1.11x)

优化思路:Step 4 已实现 MTE2 与 VEC 的流水重叠,但带宽(1.12 TB/s)和 IPC(1.34)距理论上限仍有差距。Step 4 中 ubFactor = 1,每轮循环仅处理 1 行,单核需循环 64 次,循环开销(指令发射、队列调度)在总耗时中占比较高。提升每轮循环处理的数据量,可以摊薄固定开销,同时提高带宽和 IPC 的利用率。

UB 空间建模

ubFactor 的含义ubFactor 是一次 UB 循环中处理的行数。Step 4 中 ubFactor = 1,每轮只搬入 1 行到 UB 计算,单核需循环 64 次。Step 5 的目标是求解 UB 空间允许的最大 ubFactor,使每轮处理尽可能多的行,从而减少循环次数。

UB 的总空间消耗由两部分组成:

UB total = fixedSize + ubFactor × linearCoef \text{UB}_{\text{total}} = \text{fixedSize} + \text{ubFactor} \times \text{linearCoef} UBtotal=fixedSize+ubFactor×linearCoef

  • 固定部分(fixedSize):gamma 的 fp16 搬入缓冲和 fp32 常驻缓冲,大小与 ubFactor 无关。
  • 行数据部分(linearCoef × ubFactor):每行所需的输入、输出和中间结果空间,随 ubFactor 线性增长。由于开启了双缓冲(BUF_NUM = 2),输入和输出缓冲各需要两份交替使用。

各缓冲区的空间需求:

缓冲区 大小 说明
gammaInQueue_ rAlign × 2B gamma fp16 搬入缓冲(固定)
gammaBuf_ rAlign × 4B gamma 转 float32 常驻 UB(固定)
xInQueue_ rAlign × 2B × 2 × ubFactor 每行输入 float16,双缓冲
yOutQueue_ rAlign × 1B × 2 × ubFactor 每行输出 int8,双缓冲
rmsBuf_ 4B × ubFactor 每行一个 float32 RMS 标量

其中 rAlign = 8192 为行方向对齐后的元素数,× 2 来自 BUF_NUM = 2(双缓冲)。

对应代码(src/5_ub_utilization.cpp:438-442):

int64_t fixedSize = rAlign * (sizeof(half) + sizeof(float)) + BLOCK_BYTES;
//                 = 8192 × 6 + 32 = 49,184 B
int64_t linearCoef = rAlign * (sizeof(half)*2 + sizeof(int8_t)*2) + sizeof(float);
//                  = 8192 × 6 + 4 = 49,156 B
int64_t maxUbFactor = (ubSize - fixedSize) / linearCoef;  // ≈ 10
三层循环结构

优化后形成三层循环分工:

核间并行: blockIdx (64核 × 64行/核 = 4096行)
  └─ UB 循环: ⌈64/10⌉ = 7 次(最后一次处理 4 行)
       └─ 行内循环: ⌈8192/64⌉ = 128 次(VF 向量段)

关键机制:DataCopyExtParams.blockCount = ubFactor 使 MTE2 一次 DMA 传输合并搬运 ubFactor 行,而非发起 ubFactor 次独立 DMA 请求。

性能数据:

指标 Step 4 Step 5 变化
Task Duration 54.3 us 49.0 us -9.8%
MTE2带宽 1.12TB/s 1.24TB/s 小幅上升
IPC 1.34 1.42 小幅上升
aiv_vec_ratio 86.9% 82.9% 小幅下降
aiv_mte2_ratio 79.2% 73.8% 小幅下降
aiv_mte3_ratio 28.0% 10.5% -62.5%
VEC + MTE2 166.1% 156.7% 仍保持高重叠
主导流水占比 86.9% (VEC) 82.9% (VEC) 仍维持在 80% 以上

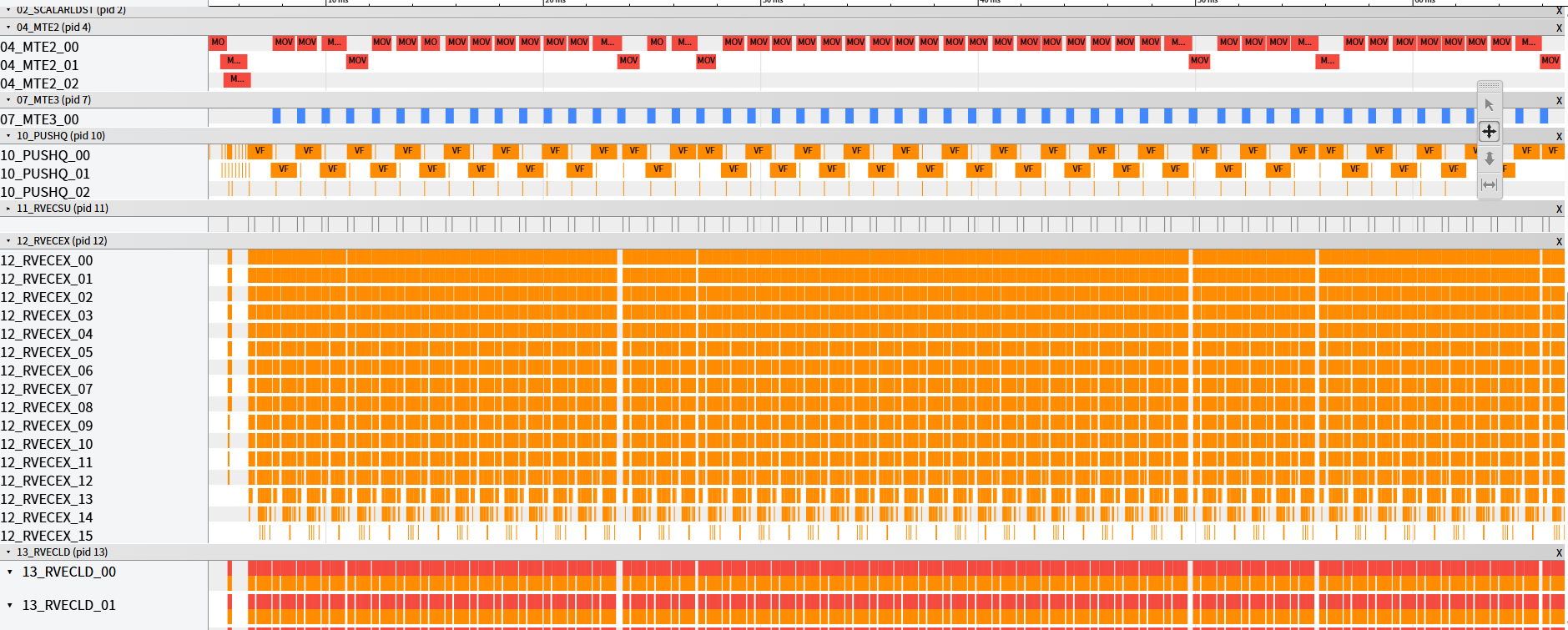

在这里插入图片描述

优化效果:

  1. 循环从 64 次降到 7 次,每次处理的数据量更多,带宽与IPC均得到小幅的提升;
  2. 主导流水占比 82.9%,仍维持在 80% 以上,但较 Step 4 略有下降——Scalar 调度占比的降低使得 VEC 和 MTE2 的 ratio 被动下降,并非效率退化。

49.0 us 为性能最优点。 累计加速 157 倍。

至此,我们的5步性能优化就全部完成了,汇总数据变化如下:

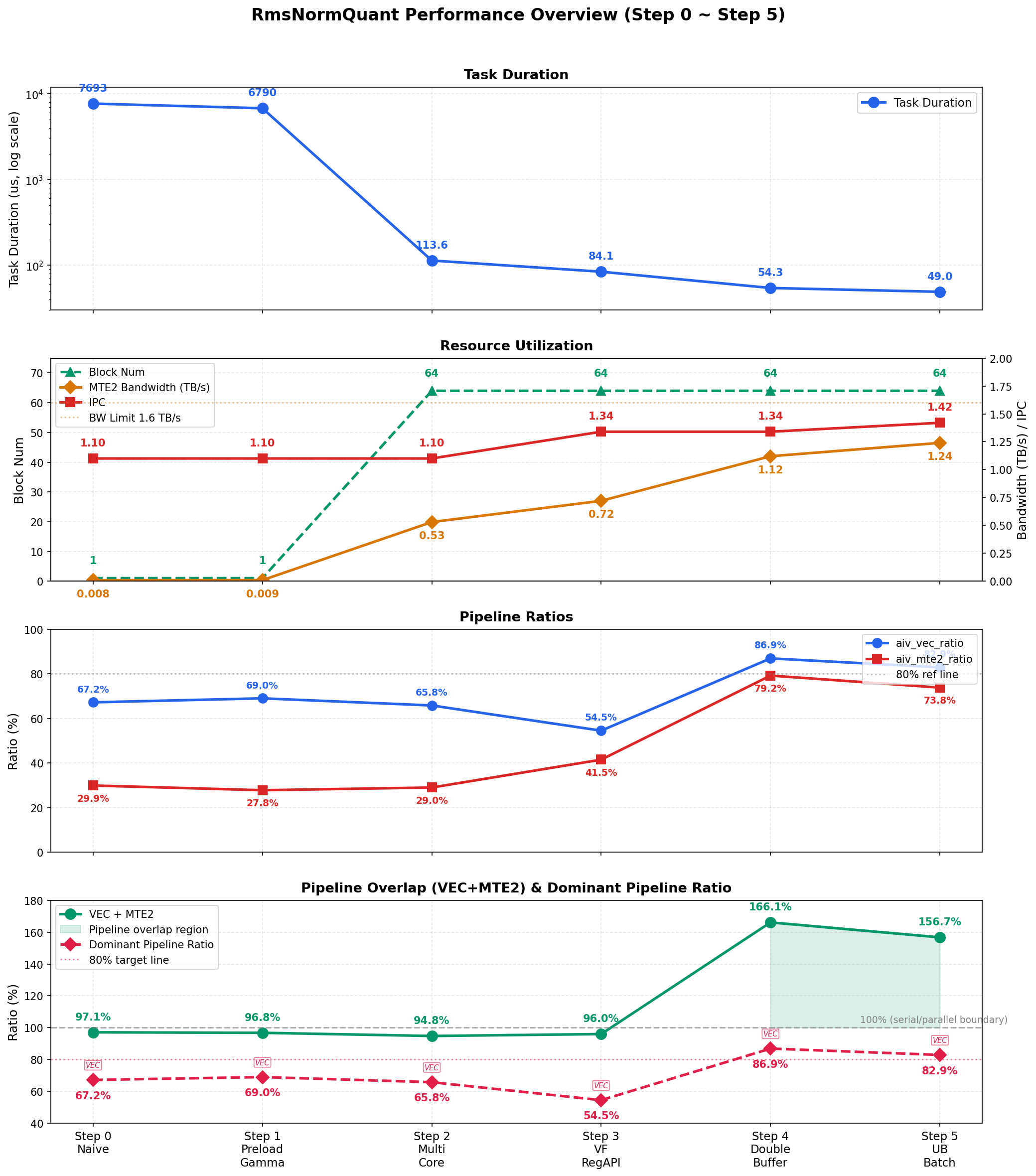

在这里插入图片描述

可以看出,各项性能指标(带宽、IPC、流水重叠度、主导流水占比)的提升与端到端耗时下降呈正相关,这些指标可作为性能优化过程中的有效抓手。


Step 6 — 二分累加 + 迭代求 rsqrt(49.5 us,该步骤为精度提升)

优化目标:在性能基本不退的前提下提高数值精度。

Step 3~5 中,行内平方和通过 float32 寄存器上的 128 次 Add(vregReduceSum, vregReduceSum, vregXQuared) 完成,构成典型的线性累加(sequential summation)。float32 的机器精度 ε ≈ 1.2 × 10 − 7 \varepsilon \approx 1.2 \times 10^{-7} ε1.2×107 2 − 23 2^{-23} 223),线性累加的浮点相对误差界为 O ( n ⋅ ε ) O(n \cdot \varepsilon) O(nε)——对于 n = 8192 n=8192 n=8192,误差上界约 10 − 3 10^{-3} 103。这意味着 RMS 值在千分之一量级上存在偏差,在量化边界附近可能导致输出偏移 1 个 quant level,大规模推理中逐层累积。误差根源在于浮点加法不可结合: ( a ⊕ b ) ⊕ c ≠ a ⊕ ( b ⊕ c ) (a \oplus b) \oplus c \neq a \oplus (b \oplus c) (ab)c=a(bc),线性累加每一步的舍入误差都被后续操作放大。

二分累加。 核心思想是缩短累加链深度。将长度为 n n n 的向量递归分成两半分别求和再合并:

Sum ( x 0 , … , x n − 1 ) = Sum ( x 0 , … , x n / 2 − 1 ) + Sum ( x n / 2 , … , x n − 1 ) \text{Sum}(x_0, \ldots, x_{n-1}) = \text{Sum}(x_0, \ldots, x_{n/2-1}) + \text{Sum}(x_{n/2}, \ldots, x_{n-1}) Sum(x0,,xn1)=Sum(x0,,xn/21)+Sum(xn/2,,xn1)

理想的全递归二分累加可将误差界从 O ( n ε ) O(n\varepsilon) O(nε) 降至 O ( log ⁡ n ⋅ ε ) O(\log n \cdot \varepsilon) O(lognε)。本例将一行 8192 个元素从折叠点 binaryAddPoint 处拆分为前后两段(r=8192 时取 4096),经两阶段 ReduceSum 归约——虽非完全递归树,但累加链深度已从 O ( n ) O(n) O(n) 量级大为缩短。

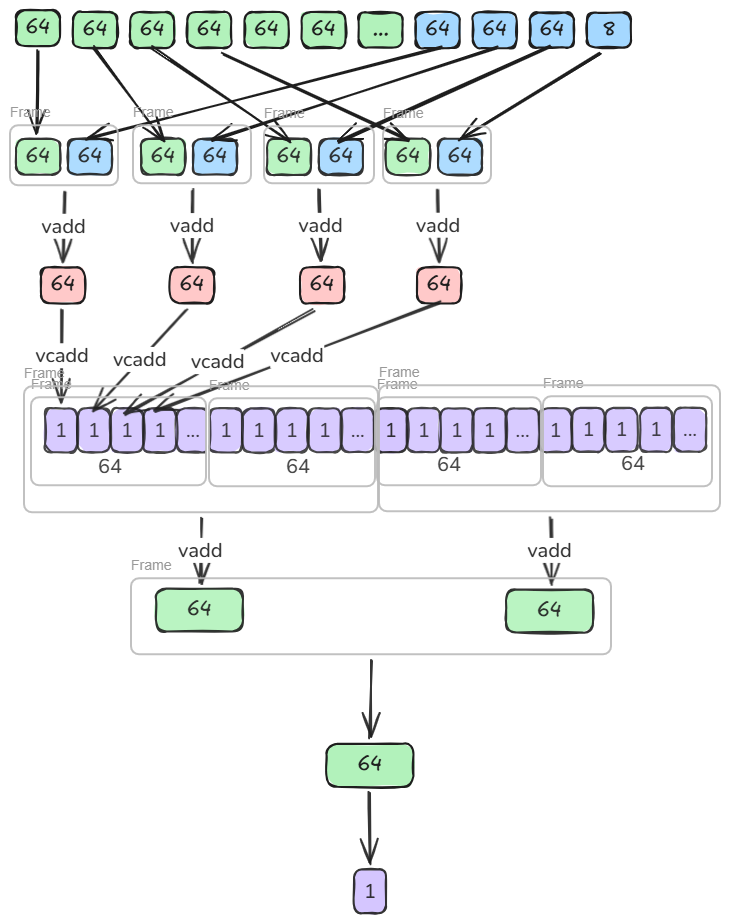

在这里插入图片描述

前后段的数据加载、平方、相加之间没有值依赖,编译器/硬件可以将这些无依赖指令在同一周期内双发射。经 LocalMemBar 同步后,第二阶段对这 64 个标量做最终 ReduceSum。关键代码片段:

// src/6_binary_sum.cpp — ComputeSquareReduceSum<true>()
// 前段: x[0..4095], 后段: x[4096..8191]
DataCopy<DATA_TYPE>(vregXIn1, xInAddr + loopA*rAlign_ + i*VL_B32_SIZE);
Cast<float>(vregX1, vregXIn1, pregAll);
DataCopy<DATA_TYPE>(vregXIn2,
    xInAddr + loopA*rAlign_ + binaryAddPoint + i*VL_B32_SIZE);
Cast<float>(vregX2, vregXIn2, preg);

Mul(vregXQuared1, vregX1, vregX1, pregAll);    // 前段平方
Mul(vregXQuared2, vregX2, vregX2, preg);       // 后段平方
Add(vregReduceSum, vregXQuared1, vregXQuared2, pregAll);  // pairwise 相加
ReduceSum(vregReduceSum, vregReduceSum, pregAll);          // 归约为一标量

代价是 rmsBuf_ubFactor × 4B 增至 ubFactor × 256BubFactor 从 10 降至 9,UB 循环从 7 次变为 8 次,影响极小。

迭代求 rsqrt。 归一化需计算 rstd = 1 / var \text{rstd} = 1/\sqrt{\text{var}} rstd=1/var 。Step 3~5 使用的指令链为:

// Step 3~5: 硬件 Div + Sqrt
Sqrt(vregRms, vregReduceSum, preg);   // rms = √var
// ... ComputeNormQuantVf 中:
Div(vregNorm, vregX, vregRms, preg);  // norm = x / rms

Step 6 以硬件 Div + Sqrt 获得初始估计 y 0 = 1 / var y_0 = \sqrt{1/\text{var}} y0=1/var ,再用乘加链迭代提高精度,以两轮 Newton-Raphson 替代直接使用硬件 Div/Sqrt 的结果。

初始估计:

Div(r, one, var, pregLoop);     // r = 1/var
Sqrt(y, r, pregLoop);           // y₀ = √(1/var) = rsqrt(var)

第一轮(Newton-Raphson):

y 1 = y 0 ⋅ ( 3 2 − var 2 ⋅ y 0 2 ) y_1 = y_0 \cdot \left(\frac{3}{2} - \frac{\text{var}}{2} \cdot y_0^2\right) y1=y0(232vary02)

Muls(t, var, float(-0.5), pregLoop);  // t = -0.5 * var
Mul(t, t, y, pregLoop);               // t = -0.5 * var * y₀
Mula(t1, t, y, pregLoop);             // t1 = 1.5 + t * y₀
Mul(rstd, y, t1, pregLoop);           // rstd = y₀ * (1.5 - 0.5 * var * y₀²)

Mula(dst, src1, src2) = dst += src1 * src2,实现乘加融合。

第二轮(残差形式 Newton 修正): e = 1 − var ⋅ y 1 2 e = 1 - \text{var} \cdot y_1^2 e=1vary12,修正步为 y 2 = y 1 ⋅ ( 1 + e 2 ) y_2 = y_1 \cdot \left(1 + \frac{e}{2}\right) y2=y1(1+2e)——该形式与 Newton-Raphson 公式代数等价,但更便于在寄存器上直接操作。

Muls(t3, var, float(-1.0), pregLoop);   // t3 = -var
Mula(s, t3, r, pregLoop);               // 残差中间项
Muls(t4, rstd, float(-1.0), pregLoop);  // t4 = -rstd
Mula(r, t4, rstd, pregLoop);            // r = (1/var) - rstd²
Mula(s, var, r, pregLoop);              // s = e(残差)
Mul(s, s, rstd, pregLoop);              // s = e * rstd
Mula(rstd, s, scalar1, pregLoop);       // rstd += e * rstd * 0.5

两轮迭代共约 10 条 Muls/Mul/Mula 指令。相比硬件 DivSqrt(延迟通常 10+ cycle),这些指令延迟低且可双发射,在向量流水线中能被有效掩盖。同时 ComputeNormQuantVf 同步改为:

// Step 6: Div 替换为 Mul
Mul(vregNorm, vregX, vregRms, preg);  // norm = x * rstd = x / rms

迭代结果 rstd(代码中复用 vregRms 变量名存储)已是 1 / rms 1/\text{rms} 1/rms 的逼近值,DivMul 取代。

性能数据:

指标 Step 5 Step 6
Task Duration 49.0 us 49.5 us
累计加速比 157.0x 155.4x

时延增加 0.5 us(~1%),在测量误差范围内。二分累加压低了累加误差,迭代求 rsqrt 消除了对硬件 Div/Sqrt 舍入误差的依赖。

下图展示了二分累加实现中,前后段的无依赖指令在同一 VF 内双发射执行(图中圈出的 RV_VADDRV_VCADD 两条向量指令在同一时刻并行执行),这也是能维持较高 IPC 值,从而性能相比前一个 step 不劣化的主要原因。

在这里插入图片描述


整体收益

Step 核心动作 Duration (us) 步骤加速 累计加速
0 Naive 基线 7693 1.0x
1 Gamma 预加载 6790 1.13x 1.13x
2 多核并行 113.6 59.8x 67.7x
3 寄存器数据流 84.1 1.35x 91.5x
4 Double Buffer 54.3 1.55x 141.7x
5 UB 多行批处理 49.0 1.11x 157.0x
6 二分累加 49.5 ≈1.0x 155.4x

优化策略总结

优化节奏

七步优化的先后顺序遵循一个核心原则:先定位瓶颈,再对症施策。具体分为三个阶段:

阶段一:低投入、高回报的基础优化(Step 1~2)

代码改动量小,收益可直接预期。Step 1 将只读数据提到循环外,Step 2 开启多核并行——这两步不需要深入硬件细节,却贡献了最大的加速比(67.7x)。

阶段二:依赖硬件理解的深度优化(Step 3~5)

这一阶段的前提是基础优化已将瓶颈从"资源闲置"收窄到"单核效率"。Step 3 通过寄存器数据流压缩 VEC 链路,为 Step 4 的流水重叠创造了比例条件;Step 4 在 VEC/MTE2 比例接近 1:1 后开启 Double Buffer,拿到阶段内最大的 1.55x 加速;Step 5 进一步挖掘 UB 空间利用率,摊薄循环固定开销。三步形成"压缩→重叠→摊薄"的递进链路。

阶段三:精度改进(Step 6)

在性能达到瓶颈后,转向数值质量优化。二分累加 + 迭代求 rsqrt 在不退性能的前提下改善了浮点累加精度和除法舍入质量。

瓶颈判断规则

Step 2→3→4 的过渡中存在一个关键判断点:何时开启 Double Buffer。可总结为以下递进规则:

主导流水占比 > 65%,且为 VEC → VEC 是瓶颈,压缩计算链路(如改用 RegAPI);
主导流水占比降至 55% 以下,VEC ≈ MTE2 → 两者接近,开 Double Buffer 实现流水重叠;
主导流水占比突破 80%,vec + mte2 ≫ 100% → 流水已充分重叠,转而减少固定开销(如提高 UB 利用率)。

其中主导流水占比是辅助判断的核心量化指标:它在串行模式下指示瓶颈归属,在重叠模式下(≥ 80%)则标志流水线已达到高效区间。过早开启 Double Buffer 效果有限——VEC 占比远高于 MTE2 时,MTE2 在 VEC 计算期间大部分时间处于等待,重叠收益甚微。Step 3 先通过 VF 优化将主导流水占比从 65.8% 压至 54.5%,VEC 与 MTE2 比例接近 1:1,此时双缓冲的重叠效率才达到最高。

核心技术

1. 寄存器级数据流(VF RegAPI)

标准 API 的抽象级别是 UB 到 UB,每个操作触发一次 UB 读和一次 UB 写。VF RegAPI 打破这一抽象,开发者直接控制向量寄存器,中间值在整个循环体内始终驻留寄存器,仅在循环结束后写回 UB 一次。这一替换减少了大量 UB↔寄存器间的冗余搬运,效果直接体现在 IPC 的提升上。

2. 流水线重叠的时机选择

Double Buffer 的收益取决于两条流水段的工作量是否匹配。Step 3 先压缩 VEC 使两者比例趋近 1:1,Step 4 再开双缓冲拿到 1.55x 加速。先压缩后重叠——而非直接重叠——是这个判断的核心。这一规则可推广到其他 Vector 算子:当 VEC 占比远高于 MTE2 时,应优先优化 VEC 链路,待比例接近后再开启流水重叠。

3. UB 空间建模

UB 利用率优化需要区分固定开销(如 gamma 缓冲区,大小与 ubFactor 无关)和线性开销(如 x/y/rms 缓冲区,大小随 ubFactor 线性增长),据此建立 UB 空间方程:

UB total = fixedSize + ubFactor × linearCoef \text{UB}_{\text{total}} = \text{fixedSize} + \text{ubFactor} \times \text{linearCoef} UBtotal=fixedSize+ubFactor×linearCoef

calcMaxUbFactor 函数的本质是在给定 UB 总量下求解最大行容量。这一建模方式可直接套用到其他 Vector 算子——只需根据算子的实际缓冲区需求重新计算 fixedSizelinearCoef


参考

rms_norm_quant 性能优化指南与源代码:cann-samples/Samples/2_Performance/rms_norm_quant_story
README.md 描述了 step by step 的性能优化指南,src/ 目录下每个 Step 对应一个独立文件(0_naive.cpp ~ 6_binary_sum.cpp),均可编译运行。

Logo

作为“人工智能6S店”的官方数字引擎,为AI开发者与企业提供一个覆盖软硬件全栈、一站式门户。

更多推荐
