前言

欢迎加入鸿蒙PC开发者社区，共同打造开发者工具生态：鸿蒙PC开发者社区：https://harmonypc.csdn.net/

项目开源地址：https://atomgit.com/lqjmac/qtsc

本文围绕一个轻量应用，把 AppScope、CMake、QML、HAP 构建和 hdc 启动命令连起来看。
本文记录第 25 个 Qt 适配鸿蒙小项目：数窗。
它的定位是 数据看板，核心功能是 统计卡片、简单图表、任务进度和本地列表。
数据看板不一定要先接后端，先用本地样例数据把卡片、图表和列表布局跑通。
数窗的工程价值不是功能复杂，而是把 Qt Quick、OpenHarmony HAP、QML 资源和窗口刷新串成一条可复现路径。

提示：本文按真实工程路径和真实 Bundle Name 编写，命令可以直接对照项目目录执行。

推荐阅读顺序：

确认项目目录、中文展示名和 Bundle Name。
检查 Qt SDK 相对路径，避免构建机路径绑定。
运行构建、安装、启动和日志过滤命令。

本文包含的重点元素：

项目截图
配置表格
构建命令
QML 片段
常见问题表

一、从用户操作倒推实现

1.1 项目解决什么问题

数窗不是为了把数据看板做到复杂，而是为了验证 Qt Quick 在鸿蒙桌面窗口里的完整链路。
这个链路包含资源配置、Native CMake、QML 首屏、双入口导出、窗口自适应、HAP 构建和设备启动。

主要功能如下：

展示本地统计卡片
展示一周趋势柱状图
展示渠道占比进度条
展示任务完成率
展示本地任务看板
QML 内置样例数据渲染

1.2 最终运行截图

在这里插入图片描述

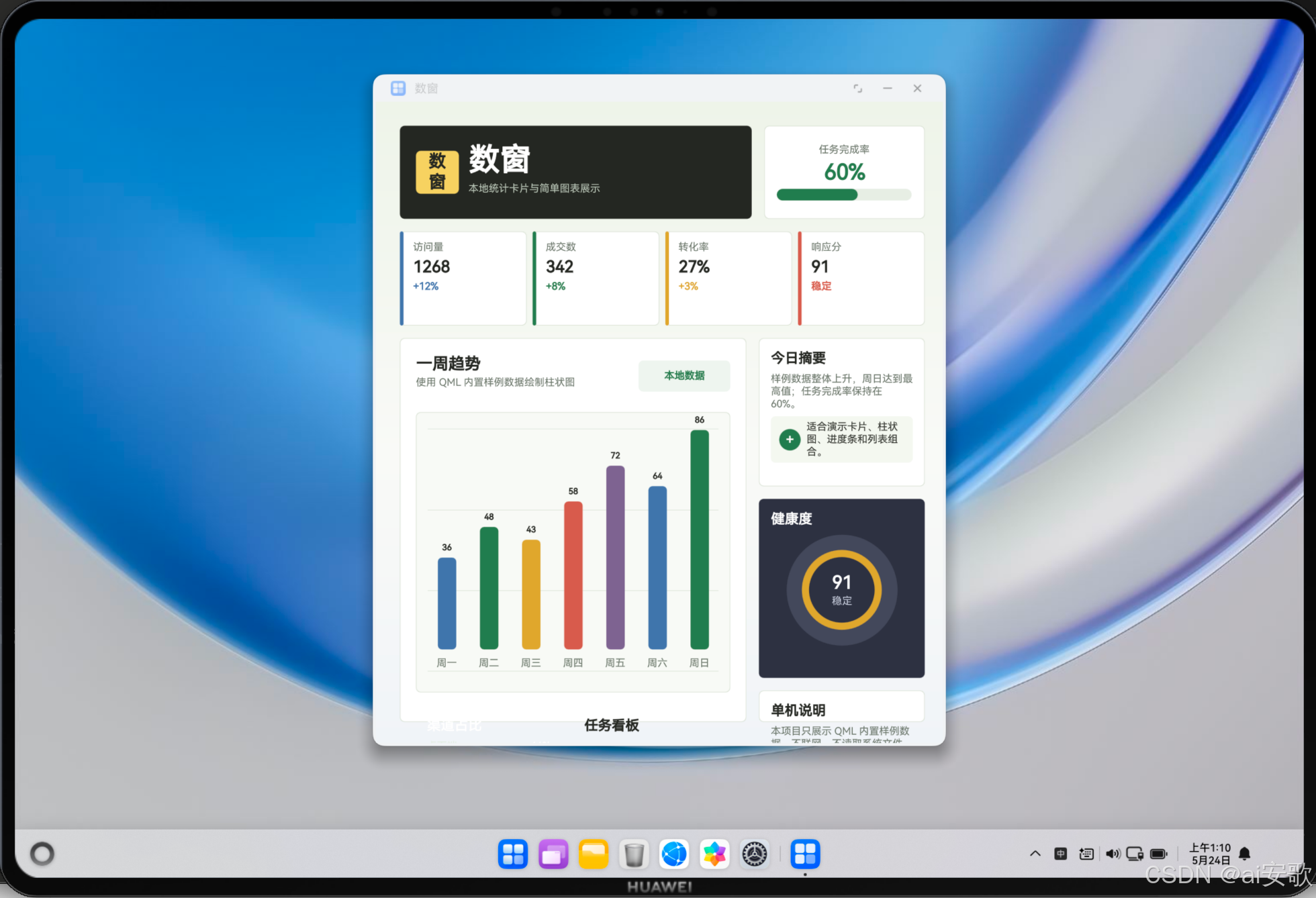

图 1：数窗在 OpenHarmony 桌面环境里的运行效果。

1.3 关注点速览

关注点	为什么重要	在本项目中的体现
应用标识	避免 25 个 Demo 安装冲突	`com.nutpi.shuchuang`
QML 状态	决定界面是否能即时反馈	用 ListModel 驱动指标卡、柱状图和任务完成率，所有数据都在本地
构建参数	决定换机器后能否继续构建	`-DQT_PREFIX=../qtforharmony`
启动入口	避免白屏和符号缺失	同时保留 `main` 和 `qtmain`

二、工程信息

2.1 信息总览

项目	内容
应用展示名	数窗
项目目录名	QtDashboardLite
Bundle Name	com.nutpi.shuchuang
CMake project	shuchuang_dashboard
项目类型	数据看板
核心功能	统计卡片、简单图表、任务进度和本地列表

这张表建议和 README 中的信息保持一致。项目多了以后，最怕的是展示名、包名和目录名互相错位。

2.2 目录结构

qt_for_harmony/
├── qtforharmony/
├── QtDashboardLite/
│   ├── AppScope/
│   ├── entry/
│   │   ├── build-profile.json5
│   │   └── src/main/cpp/
│   │       ├── CMakeLists.txt
│   │       ├── main.cpp
│   │       ├── main.qml
│   │       └── qml.qrc
│   └── README.md
└── qt-docs/

这里有一个朴素但重要的规则：Qt SDK 放在项目同级目录，不塞进每个 Demo 里面。

2.3 模块职责

模块	作用	检查点
AppScope	应用包名和展示名	`com.nutpi.shuchuang` 是否唯一
entry/build-profile.json5	native 构建参数	Qt SDK 相对路径
entry/src/main/cpp	C++ 入口和 QML	`main.qml` 是否进入 qrc
README.md	项目说明	构建和启动命令是否完整

三、配置文件关键点

3.1 build-profile.json5

项目需要使用相对路径指定 Qt SDK。当前工程使用的关键片段如下：

{
  "externalNativeOptions": {
    "path": "./src/main/cpp/CMakeLists.txt",
    "arguments": "-DQT_PREFIX=../qtforharmony",
    "cppFlags": "",
    "abiFilters": ["arm64-v8a"]
  }
}

关键规则：项目需要 "arguments": "-DQT_PREFIX=../qtforharmony"，SDK 文件请到文末保留的 SDK 仓库自取，并放到项目同级目录 qtforharmony 中。

3.2 CMakeLists.txt

cmake_minimum_required(VERSION 3.5.0)
project(shuchuang_dashboard)

set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTORCC ON)

get_filename_component(PROJECT_ROOT "${CMAKE_CURRENT_SOURCE_DIR}/../../../.." ABSOLUTE)
if (NOT IS_ABSOLUTE "${QT_PREFIX}")
    get_filename_component(QT_PREFIX "${PROJECT_ROOT}/${QT_PREFIX}" ABSOLUTE)
endif()

list(PREPEND CMAKE_PREFIX_PATH ${QT_PREFIX})
find_package(Qt5 REQUIRED COMPONENTS Core Gui Qml Quick QuickControls2)
add_library(entry SHARED main.cpp qml.qrc)

这段配置先把相对的 QT_PREFIX 转成绝对路径，再交给 CMake 查找 Qt。

3.3 qml.qrc

<RCC>
    <qresource prefix="/">
        <file>main.qml</file>
    </qresource>
</RCC>

把 QML 打进 Qt 资源系统后，运行时可以统一通过 qrc:/main.qml 加载。

四、主界面层次

4.1 首屏布局

顶部指标卡片，中部柱状趋势，右侧摘要和健康度面板。
这种布局不是为了炫技，而是为了让 Demo 的功能一眼就能被看懂。

4.2 根节点尺寸策略

Rectangle {
    id: root
    width: 960
    height: 1080
    color: "#F5F6FA"

    property real margin: Math.max(20, Math.min(48, width * 0.042))
    property real gap: Math.max(12, Math.min(24, width * 0.022))
    property real titleSize: Math.max(34, Math.min(58, width * 0.054))
}

根节点给出默认尺寸，真正运行时由 QQuickView::SizeRootObjectToView 接管。

4.3 本项目的数据模型

ListModel {
    id: demoModel
    ListElement { name: "示例项一"; state: "ready" }
    ListElement { name: "示例项二"; state: "active" }
    ListElement { name: "示例项三"; state: "done" }
}

实际工程中，数窗使用的是 metricModel / trendModel / taskModel。这些数据都在 QML 内部，适合单机演示。

五、状态流转

5.1 函数职责表

函数	职责
`maxValue()`	计算界面统计值
`doneCount()`	计算界面统计值
`doneRatio()`	计算界面统计值
`donePercent()`	计算界面统计值
`formatValue(value, suffix)`	封装业务逻辑

这些函数没有故意抽得很复杂。Demo 项目最重要的是让读者能从 QML 文件里直接看懂状态从哪里来、又流向哪里。

5.2 典型交互片段

MouseArea {
    anchors.fill: parent
    onClicked: {
        // 点击后修改模型状态，界面绑定会自动刷新
        demoModel.setProperty(index, "state", "done")
    }
}

点击事件只负责改变状态，展示层通过绑定更新，这比手动到处刷新文本更稳。

5.3 业务函数示意

function demoFlow(row) {
    var current = row
    var before = demoModel.count
    demoModel.setProperty(row, "state", "done")
    return before
}

这段不是要照搬，而是说明当前项目的函数组织方式：

先从模型拿当前数据
再执行用户动作
最后让绑定表达式刷新界面

六、main 与 qtmain

6.1 保留双入口

extern "C" void qtmain()
{
    static ResponsiveQuickView *view = nullptr;
    if (view != nullptr) {
        return;
    }
    configureSurfaceFormat();
    view = new ResponsiveQuickView();
    loadQml(view);
}

int main(int argc, char *argv[])
{
    configureSurfaceFormat();
    QGuiApplication app(argc, argv);
    ResponsiveQuickView view;
    if (!loadQml(&view)) {
        return -1;
    }
    return app.exec();
}

之前遇到过只导出 qtmain 时运行时报 Symbol not found: main 的情况，所以这一批 Qt Demo 都统一保留两个入口。

6.2 标题和 QML 加载

bool loadQml(ResponsiveQuickView *view)
{
    view->setTitle(QStringLiteral("数窗"));
    view->setSource(QUrl(QStringLiteral("qrc:/main.qml")));
    if (view->status() == QQuickView::Error) {
        qWarning() << "Failed to load qrc:/main.qml";
        return false;
    }
    view->showResponsive();
    return true;
}

这里标题要和应用展示名保持一致。运行时如果日志出现 QML 加载失败，优先检查 qml.qrc。

七、构建和安装

7.1 构建 HAP

cd QtDashboardLite
/Users/luqingjiedemac/ohos/command-line-tools/bin/hvigorw assembleHap --stacktrace

构建完成后，HAP 默认输出在下面这个路径：

entry/build/default/outputs/default/entry-default-unsigned.hap

7.2 安装和启动

hdc install -r entry/build/default/outputs/default/entry-default-unsigned.hap
hdc shell aa start -a EntryAbility -b com.nutpi.shuchuang -m entry

启动命令里的 Bundle Name 必须和 AppScope/app.json5 一致。

7.3 构建失败先看哪里

QT_PREFIX 是否指向同级 qtforharmony。
CMakeLists.txt 的 project 名称是否已经替换。
main.qml 是否存在于 qml.qrc 中。

八、运行检查

8.1 过滤关键日志

hdc shell hilog -x -z 500 | rg -n "QtForOpenHarmony|QPAForOpenHarmony|shuchuang|Failed|failed|Error|error|qrc|main function|Symbol not found|QML|ReferenceError|TypeError"

我重点看这些信号：

是否出现 Symbol not found: main
是否出现 Failed to load qrc:/main.qml
是否出现 QML 的 ReferenceError 或 TypeError
是否能看到应用进程还在运行

8.2 截图命令

hdc shell snapshot_display -f /data/local/tmp/shuchuang_screen.jpeg
hdc file recv /data/local/tmp/shuchuang_screen.jpeg ./qt-docs/assets/shuchuang-screen.jpeg

截图不是装饰，它是确认首屏真的渲染出来的证据。

8.3 当前项目验证点

柱状图高度与数值匹配
任务完成率计算正确
指标卡内容不溢出

注意：文章里提到的业务数据都是 QML 内置示例数据，不代表已经接入系统能力或外部服务。

九、FAQ

9.1 常见问题表

现象	可能原因	处理方式
白屏	QML 没加载成功或窗口未刷新	检查 `qrc:/main.qml` 和日志
找不到 main	只保留了 `qtmain`	同时导出 `main` 和 `qtmain`
构建找不到 Qt	`QT_PREFIX` 路径错误	使用 `-DQT_PREFIX=../qtforharmony`
启动失败	Bundle Name 写错	对照 `com.nutpi.shuchuang`
窗口缩放不刷新	根对象没有跟随窗口尺寸	使用响应式 `QQuickView` 刷新策略

9.2 排查顺序

先看 HAP 是否重新构建。
再看安装的包名是不是当前项目。
然后看日志里有没有 QML 或 main 符号错误。
最后才去调整具体控件布局。

十、可扩展方向

10.1 可以继续做的功能

接入本地 JSON
增加折线图
加入指标筛选面板

这些扩展不建议一口气全做。Qt 适配鸿蒙的早期样例，优先目标应该是结构稳定、运行稳定、验证路径稳定。

10.2 工程增强方向

QtObject {
    id: appState
    property int currentIndex: 0
    property bool dirty: false
    property string message: "ready"
}

当页面状态继续变多，可以把零散属性收进一个 QtObject，这样顶层不会越来越乱。

10.3 清理和重建

rm -rf entry/build entry/.cxx .hvigor
/Users/luqingjiedemac/ohos/command-line-tools/bin/hvigorw assembleHap --stacktrace

遇到缓存比较顽固的问题时，可以清掉构建产物后重建。正常开发时不需要每次都清理。

十一、保留链接

11.1 OpenHarmony 文档入口

OpenHarmony 文档中心：https://docs.openharmony.cn/

11.2 Qt for Harmony SDK 仓库

Qt for Harmony SDK 仓库：https://atomgit.com/nutpi/qtforharmony_sdk

11.3 为什么只保留三个链接

这批文章用于项目发布和读者复现。链接过多会分散注意力，所以正文只保留社区入口、OpenHarmony 文档和 Qt SDK 仓库三个入口。

总结

数窗这个 Demo 的重点是 统计卡片、简单图表、任务进度和本地列表。
从工程角度看，它已经覆盖了 Qt for OpenHarmony 项目里最关键的几步：配置 Qt SDK、打包 QML、保留双入口、构建 HAP、安装启动和截图验证。
如果你也在做 Qt 适配鸿蒙，可以先用这种小项目把链路跑稳，再逐步接入更真实的数据和业务。
