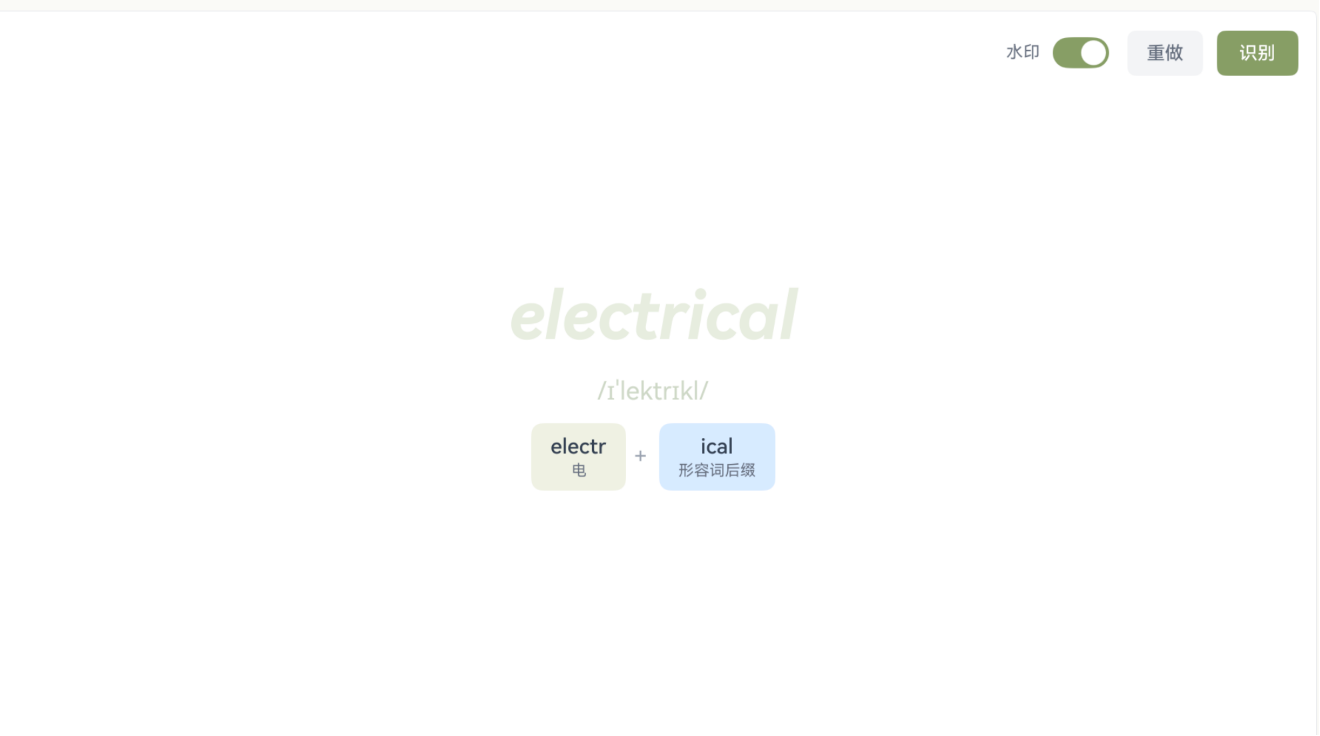

效果截图

第5篇：手写画布实现

系列教程导航

篇号	标题	状态
01	环境搭建与项目创建	✅
02	数据模型与单词仓库	✅
03	主入口页面与导航结构	✅
04	极速划词页面实现	✅
05	手写画布实现	本篇
06	百度OCR手写识别接入	下一篇
07	答案比对与反馈UI
08	单词切换与底部导航
09	词根分解与水印展示
10	项目总结与优化方向

源码仓库：https://gitcode.com/qq_33247427/englishProject

一、Canvas 组件基础

1.1 创建 Canvas

ArkUI 提供了 Canvas 组件用于 2D 绑图，API 与 Web 标准的 Canvas 2D Context 基本一致：

// 1. 创建渲染上下文
private settings: RenderingContextSettings = new RenderingContextSettings(true);
private canvasCtx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

// 2. 在 UI 中使用
Canvas(this.canvasCtx)
  .id('speedDictCanvas')    // 必须设置 id，后续截图需要
  .width('100%')
  .height('100%')
  .onReady(() => {
    // Canvas 准备就绪，可以开始绑图
    this.setupBrush();
  })
  .onTouch((event: TouchEvent) => {
    // 处理触摸事件
  })

1.2 RenderingContextSettings

new RenderingContextSettings(true)  // true = 开启抗锯齿

开启抗锯齿后，线条边缘更平滑，手写体验更好。

1.3 Canvas 的 id 属性

.id('speedDictCanvas') 非常重要——后续使用 componentSnapshot.get('speedDictCanvas') 截图时需要通过这个 id 找到组件。

二、画笔配置

2.1 基本画笔设置

setupBrush() {
  this.canvasCtx.strokeStyle = '#1A1A1A';  // 笔色（近黑色）
  this.canvasCtx.lineWidth = 4;            // 笔宽 4px
  this.canvasCtx.lineCap = 'round';        // 线条端点圆形
  this.canvasCtx.lineJoin = 'round';       // 线条连接处圆形
}

2.2 各属性效果对比

属性	值	效果
lineCap	'butt'	方形端点（默认）
lineCap	'round'	圆形端点（推荐）
lineCap	'square'	方形但多出半个线宽
lineJoin	'miter'	尖角连接（默认）
lineJoin	'round'	圆角连接（推荐）
lineJoin	'bevel'	斜角连接

对于手写场景，round + round 的组合最自然，笔画起止和转折处都是圆润的。

2.3 笔宽选择

场景	推荐笔宽	说明
英文单词	3-5 px	字母笔画较细
中文汉字	5-8 px	笔画需要更粗
签名	2-3 px	流畅细线

三、触摸绑图（核心：防卡顿）

3.1 错误实现（会越来越卡）

很多教程给出的写法：

// ❌ 错误写法
.onTouch((event: TouchEvent) => {
  const touch = event.touches[0];
  switch (event.type) {
    case TouchType.Down:
      this.canvasCtx.beginPath();
      this.canvasCtx.moveTo(touch.x, touch.y);
      break;
    case TouchType.Move:
      this.canvasCtx.lineTo(touch.x, touch.y);
      this.canvasCtx.stroke();  // 每次都重绘整条路径！
      break;
    case TouchType.Up:
      break;
  }
})

问题：stroke() 会绘制当前 path 中的所有线段。随着 Move 事件不断触发，path 越来越长（可能几百上千个点），每次 stroke() 都要重绘从起点到当前点的所有线段，导致帧率急剧下降。

3.2 正确实现（每段独立绘制）

// ✅ 正确写法
.onTouch((event: TouchEvent) => {
  const touch = event.touches[0];
  switch (event.type) {
    case TouchType.Down:
      this.isDrawing = true;
      this.canvasCtx.beginPath();
      this.canvasCtx.moveTo(touch.x, touch.y);
      break;
    case TouchType.Move:
      if (this.isDrawing) {
        this.canvasCtx.lineTo(touch.x, touch.y);
        this.canvasCtx.stroke();
        // 关键：重新开始路径
        this.canvasCtx.beginPath();
        this.canvasCtx.moveTo(touch.x, touch.y);
      }
      break;
    case TouchType.Up:
      this.isDrawing = false;
      break;
  }
})

原理：每次 Move 后立即 beginPath() + moveTo()，将当前点作为新路径的起点。这样每次 stroke() 只绘制最新的一小段线条（从上一个点到当前点），性能恒定，不会随书写时间增长而变慢。

3.3 性能对比

方案	书写 100 个点后的 stroke 开销	书写 1000 个点后
错误写法	绘制 100 段线条	绘制 1000 段线条
正确写法	绘制 1 段线条	绘制 1 段线条

四、三层 Stack 结构

4.1 为什么需要三层

默写单词时，画布上需要同时展示：

1. 白色背景 — OCR 截图需要白底才能识别
2. 水印文字 — 显示当前单词供参考
3. 手写笔迹 — 用户的书写内容

如果只用一个 Canvas：

• Canvas 背景白色 → 水印被遮住
• Canvas 背景透明 → OCR 截图没有对比度

解决方案：三层 Stack 叠加。

4.2 层级结构

Stack({ alignContent: Alignment.TopStart }) {
  // 第 1 层：白色底（最底层）
  Column()
    .width('100%')
    .height('100%')
    .backgroundColor('#FFFFFF')

  // 第 2 层：水印文字（中间层）
  if (this.showWatermark && this.currentWord !== null) {
    Column({ space: 12 }) {
      Text(this.currentWord.english)
        .fontSize(48)
        .fontColor('#E8EDE0')       // 极浅色
        .fontWeight(FontWeight.Bold)
        .fontStyle(FontStyle.Italic)
      Text(this.currentWord.phonetic)
        .fontSize(18)
        .fontColor('#D0D8C8')
    }
    .width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
    .alignItems(HorizontalAlign.Center)
    .hitTestBehavior(HitTestMode.Transparent)  // 关键！
  }

  // 第 3 层：Canvas（最顶层，透明背景）
  Canvas(this.canvasCtx)
    .id('speedDictCanvas')
    .width('100%')
    .height('100%')
    .backgroundColor(Color.Transparent)  // 透明！
    .onReady(() => { this.setupBrush(); })
    .onTouch(...)
}

4.3 关键属性解析

hitTestBehavior(HitTestMode.Transparent)：

水印层在 Canvas 下方，但 Stack 中后面的子元素在上层。如果水印层拦截了触摸事件，Canvas 就收不到了。HitTestMode.Transparent 让触摸事件穿透水印层，传递给下方的 Canvas。

等等——Canvas 在最顶层（Stack 中最后声明的在最上面），水印在中间，所以触摸事件先到 Canvas，不需要穿透。那为什么还要加 hitTestBehavior？

答：防止水印层在某些情况下（如条件渲染重新插入时）意外拦截事件。加上这个属性是防御性编程。

backgroundColor(Color.Transparent)：

Canvas 默认背景是白色。设为透明后，Canvas 只显示笔迹，水印文字从下层透出来。

4.4 视觉效果

用户看到的效果：
┌─────────────────────────────┐
│                             │
│      electrical             │  ← 浅色水印（可见）
│      /ɪˈlektrɪkl/          │
│                             │
│   ████████                  │  ← 用户笔迹（覆盖在水印上方）
│        ████                 │
│                             │
└─────────────────────────────┘

五、清空画布

5.1 clearCanvas 方法

clearCanvas() {
  const w = this.canvasCtx.width;
  const h = this.canvasCtx.height;
  this.canvasCtx.clearRect(0, 0, w, h);  // 清除所有像素
  this.setupBrush();                      // 重新设置画笔
  this.feedbackText = '';                  // 清除反馈
  this.showAnswer = false;
}

5.2 为什么不用 fillRect 填白？

因为 Canvas 背景是透明的，clearRect 会将像素清除为透明，水印自然从下层显示出来。如果用 fillRect('#FFFFFF') 填白，会遮住水印。

六、componentSnapshot 截图

6.1 截图原理

componentSnapshot.get(id) 会将指定 id 的组件及其所有子层渲染为一张 PixelMap 图片。由于我们的 Stack 包含白底 + 水印 + 笔迹，截图结果是一张白底上有笔迹的图片（水印颜色极浅，不影响 OCR）。

import { componentSnapshot } from '@kit.ArkUI';
import { image } from '@kit.ImageKit';

const pixelMap: image.PixelMap = await componentSnapshot.get('speedDictCanvas');

6.2 注意事项

• 截图是异步操作，需要 await
• 截图分辨率取决于设备像素密度（高分屏可能很大）
• 截图包含 Canvas 的透明背景——但因为 Stack 下面有白底层，最终截图是白底的

七、水印开关

7.1 状态控制

@State showWatermark: boolean = true;

// 在工具栏中
Row({ space: 6 }) {
  Text('水印').fontSize(12).fontColor('#6B7280')
  Toggle({ type: ToggleType.Switch, isOn: this.showWatermark })
    .selectedColor('#8B9D6B')
    .width(40)
    .height(22)
    .onChange((isOn: boolean) => { this.showWatermark = isOn; })
}

7.2 条件渲染

if (this.showWatermark && this.currentWord !== null) {
  // 渲染水印
}

当 showWatermark 为 false 时，水印层不渲染，用户看到的是纯白画布。

八、画布容器样式

Stack(...)
  .layoutWeight(1)          // 占满剩余垂直空间
  .width('100%')
  .backgroundColor('#FFFFFF')
  .borderRadius(4)          // 微圆角
  .clip(true)               // 裁剪超出内容
  .border({ width: 1, color: '#E5E7EB' })

• borderRadius(4)：微圆角，不要太圆，保持工具感
• clip(true)：笔迹画到边缘时不会溢出
• 整个 DictationContent 有 padding({ left: 30, right: 30 })，画布距离页面边缘 30px

九、本篇小结

通过本篇教程，我们完成了：

• 理解了 Canvas 组件的创建和配置
• 掌握了画笔属性设置（lineCap、lineJoin、lineWidth）
• 解决了画笔卡顿问题（每段独立 stroke）
• 实现了三层 Stack 结构（白底 + 水印 + 透明画布）
• 理解了 hitTestBehavior 触摸穿透机制
• 实现了清空画布和水印开关
• 了解了 componentSnapshot 截图原理

下一篇预告

第 6 篇：百度 OCR 手写识别接入 — 我们将把画布截图发送到百度手写文字识别 API，获取识别结果，实现"写完即识别"的核心功能。
