项目概述

        本方案利用零知派ESP32-S3内置的NVS（非易失性存储）与Preferences库，实现WiFi配置的持久化保存。首次通过网页配网成功后，SSID和密码被自动写入Flash分区，断电不丢失。设备每次重启时，优先从Flash读取已保存的凭证，调用WiFi.begin()自动重连。若网络环境变化导致连接失败，系统自动回退到网页配网模式。

项目难点及解决方案

        问题描述：AP/STA模式的无缝切换 与 非阻塞事件处理

解决方案：关闭AP前确保STA已成功连接，采用轮询 WiFi 状态取代 while() 等待 WiFi 连接的阻塞式等待。

一、为什么需要网页配网？

常见方案对比：

方案 优点 缺点
硬编码 SSID/密码 简单直接 无法适应不同网络，毫无通用性
SmartConfig（微信配网） 无需连接 AP 兼容性差（部分路由器不支持），成功率低，依赖微信生态
蓝牙配网 稳定 需要蓝牙硬件，App 开发成本高
网页配网 跨平台（任何手机/电脑浏览器），无需安装 App，实现简单 用户需手动切换 WiFi 连接设备 AP

网页配网的核心流程：设备上电后如果没有有效 WiFi 配置，自动进入 AP 模式并启动一个 Web 服务器。用户用手机连接设备的热点，在浏览器中打开配置页面（通常会自动弹出），选择 WiFi 并输入密码，设备收到后尝试连接，成功后保存配置并重启。

二、整体架构：从 AP 启动到配置保存

配网模块涉及以下几个关键组件

  • AP 热点：设备作为接入点，供用户连接。

  • DNS Captive Portal：自动劫持 DNS，将任意域名解析到设备 IP，实现配网页面自动弹出。

  • Web Server：提供 HTML 页面和 REST API。

  • 异步连接 + 状态轮询：WiFi 连接不阻塞 Web 服务，前端实时获取状态。

  • Preferences（NVS）：持久化存储 WiFi 凭据。

  • 按键重置：长按按键清除配置，重新进入配网模式。

三、AP 热点与 DNS Captive Portal

3.1 启动 AP 热点

        ESP32 可以同时工作在 STA（连接路由器）和 AP（自身作为热点）模式。配网阶段我们使用 AP+STA 模式，但 AP 是核心

WiFi.mode(WIFI_AP_STA);
WiFi.softAP(kApSsid, kApPassword);   // SSID: "XiaoZhi-AI", 密码: "12345678"
Serial.printf("AP IP address: %s\n", WiFi.softAPIP().toString().c_str()); // 通常是 192.168.4.1

        密码不能为空（至少 8 位），否则部分手机无法连接。设置简单易记的密码即可。

3.2 DNS Captive Portal 实现

        Captive Portal（强制门户）技术能让用户连接热点后自动弹出认证/配置页面，而不需要手动输入 IP。原理是：启动一个 DNS 服务器，将所有域名解析到设备的 AP IP。

g_dnsServer = new DNSServer();
g_dnsServer->start(53, "*", WiFi.softAPIP());   // 监听 53 端口，所有域名都解析到 AP IP

然后在主循环中不断处理 DNS 请求：

g_dnsServer->processNextRequest();

        配合 Web 服务器的根路径（/）返回配网 HTML，用户打开任意浏览器或点击弹窗就会显示配置界面。

四、Web 服务器与 API 设计

4.1 建立 Web 服务器

        使用 WebServer 库，监听 80 端口

g_webServer = new WebServer(80);
g_webServer->on("/", HandleRoot);               // 配网主页
g_webServer->on("/connect", HTTP_POST, HandleConnect); // 提交 WiFi 凭据
g_webServer->on("/status", HandleStatus);       // 查询连接状态
g_webServer->on("/scan", HandleScan);           // 扫描周围 WiFi 列表
g_webServer->on("/clear", HandleClear);         // 清除已保存配置
g_webServer->onNotFound(HandleRoot);            // 其他路径重定向到根
g_webServer->begin();

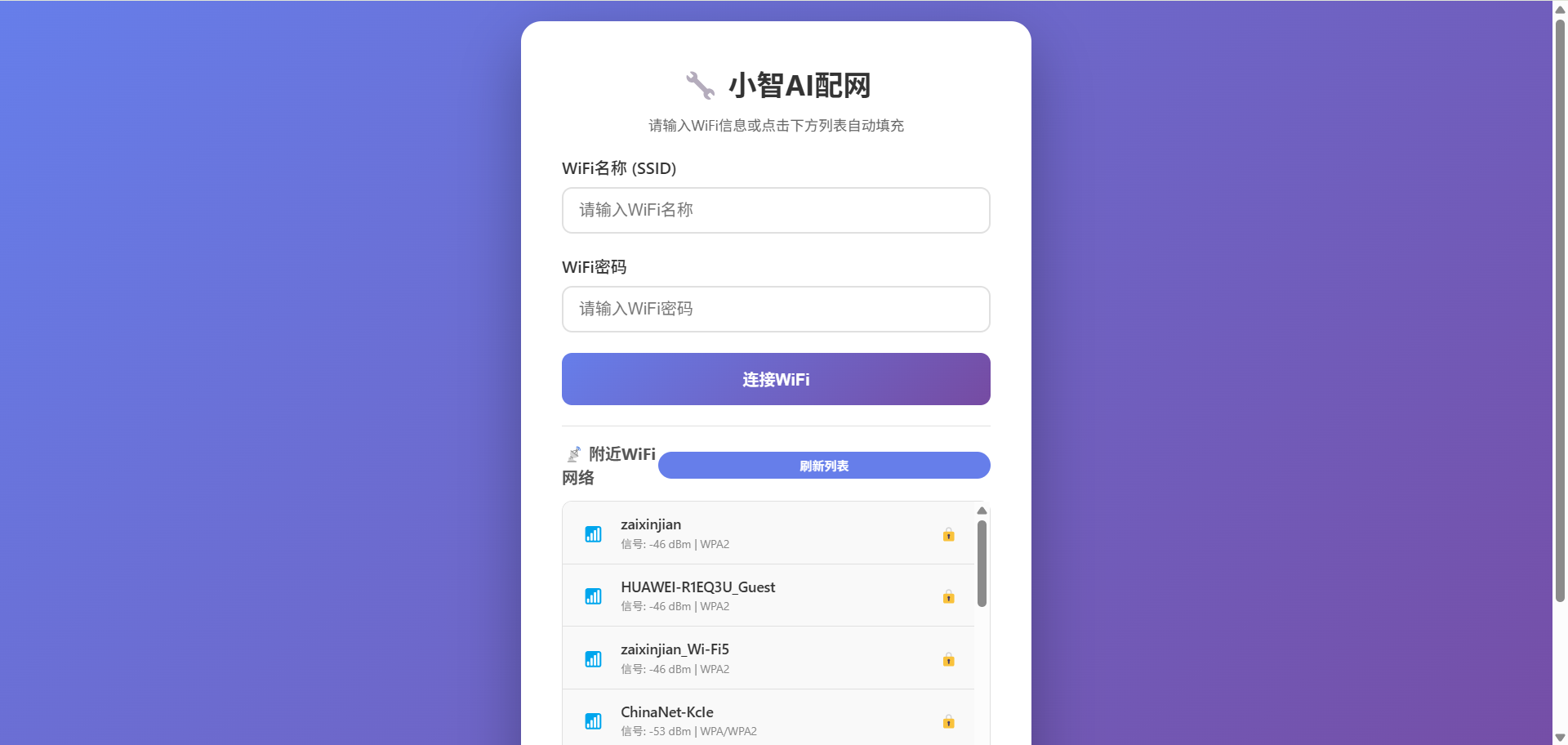

4.2 配网页面 HTML

页面内容被转换为 C 字符串数组存储在 webconfig_html.h 中，编译时烧录到 Flash。页面包含：

  • WiFi 列表下拉框（通过 Ajax 调用 /scan 填充）

  • 密码输入框

  • 连接按钮

  • 状态提示区

这样无需外置文件系统，所有资源内嵌。

4.3 WiFi 扫描接口

        为了提高用户体验，让用户无需手动输入 SSID，实现了 WiFi 扫描功能。

        注意：WiFi.scanNetworks() 是同步阻塞的，可能耗时 1~3 秒。为了避免影响 Web 响应，我们做了以下设计：

  • 使用 g_scanning 标志防止并发扫描（虽然 WebServer 单线程，但防止定时器或多次点击）。

  • 扫描前确保 WiFi 模式为 WIFI_AP_STA（AP 不能关闭）。

  • 返回 JSON 数组，包含 ssid、rssi、encrypted、encryptionType 字段。

关键代码片段：

int n = WiFi.scanNetworks();
String json = "[";
for (int i = 0; i < n && i < 20; i++) {
    json += "{\"ssid\":\"" + EscapeJsonString(WiFi.SSID(i)) + "\",";
    json += "\"rssi\":" + String(WiFi.RSSI(i)) + ",";
    json += "\"encrypted\":" + String(WiFi.encryptionType(i) != WIFI_AUTH_OPEN) + "}";
    if (i < n-1) json += ",";
}
json += "]";
g_webServer->send(200, "application/json", json);
WiFi.scanDelete();  // 释放内存

        其中 EscapeJsonString() 处理 SSID 中的双引号、反斜杠等特殊字符，防止 JSON 格式错误。

4.4 接收凭据并异步连接

connect 接口收到 ssid 和 password 后，不能阻塞等待连接成功（否则浏览器会超时）。因此采用 立即返回 + 后台连接 + 前端轮询 的策略。

void HandleConnect() {
    g_pendingSsid = ssid;
    g_pendingPassword = password;
    WiFi.begin(ssid.c_str(), password.c_str());
    g_connecting = true;
    g_connectSuccess = false;
    g_connectStartTime = millis();
    g_webServer->send(200, "application/json", "{\"success\": true}");
}

4.5 状态查询接口

前端每隔 1 秒请求  status，根据返回值更新界面

if (!g_connecting && !g_connectSuccess) status = "idle";
else if (g_connectSuccess) status = "connected";
else if (g_connecting) {
    if (millis() - g_connectStartTime > 20000) { // 超时 20 秒
        status = "failed";
        g_connecting = false;
        WiFi.disconnect();
    } else {
        wl_status_t wifiStatus = WiFi.status();
        if (wifiStatus == WL_CONNECTED) {
            status = "connected";
            g_connectSuccess = true;
            g_connecting = false;
            SaveWifiConfig(g_pendingSsid, g_pendingPassword);
        } else if (wifiStatus == WL_CONNECT_FAILED || wifiStatus == WL_NO_SSID_AVAIL) {
            status = "failed";
            g_connecting = false;
        } else {
            status = "connecting";
        }
    }
}

        当状态变为 connected 时，前端可以跳转到成功页面，设备稍后自动重启。

五、配置持久化：Preferences 库的使用

        ESP32 提供 Preferences 库，用于在 NVS（Non-Volatile Storage）中存储键值对，非常适合保存 WiFi 凭据

#include <Preferences.h>
Preferences g_preferences;
const char* kNamespace = "wifi_config";

bool SaveWifiConfig(const String& ssid, const String& password) {
    g_preferences.begin(kNamespace, false);
    g_preferences.putString("ssid", ssid);
    g_preferences.putString("password", password);
    g_preferences.end();
    return true;
}

bool LoadWifiConfig(String& ssid, String& password) {
    g_preferences.begin(kNamespace, true);
    ssid = g_preferences.getString("ssid", "");
    password = g_preferences.getString("password", "");
    g_preferences.end();
    return ssid.length() > 0;
}

        注意：begin() 的第二个参数为 false 表示可写，为 true 表示只读。保存配置后，即使断电也不会丢失

六、主循环中的配网处理

在 setup() 中调用 ConfigureWifi() 函数，其逻辑：

  1. 尝试加载并连接保存的 WiFi（ConnectToSavedWifi()）。

  2. 如果成功，直接返回，进入正常应用流程。

  3. 如果失败或没有保存配置，调用 StartWebConfig() 进入配网模式。

  4. 在配网模式中，主循环不断调用 HandleWebConfig()，处理 DNS 和 Web 请求，同时检查异步连接状态。

  5. 一旦连接成功，延迟重启，下次启动就会加载新配置

    HandleWebConfig() 的非阻塞实现

void HandleWebConfig() {
    if (g_isWebConfigMode && g_dnsServer && g_webServer) {
        g_dnsServer->processNextRequest();
        g_webServer->handleClient();
        if (g_connectSuccess) {
            static unsigned long lastRestartTime = 0;
            if (lastRestartTime == 0) {
                lastRestartTime = millis();
            } else if (millis() - lastRestartTime > 5000) {
                ESP.restart();
            }
        }
    }
}

七、按键触发重新配网

ESP_ERROR_CHECK(iot_button_register_cb(
    g_button_boot_handle,   // Boot 按键句柄
    BUTTON_PRESS_DOWN,      // 按键事件：按下
    nullptr,
    [](void*, void* data) {     // 回调函数
      printf("boot button pressed\n");
      ClearWifiConfig();  //清除配置后重启
      delay(100);
      ESP.restart();
    },
    nullptr));

iot_button_unregister_cb(g_button_boot_handle, BUTTON_PRESS_DOWN, nullptr);  //连接成功后注销重新配网功能

        在连接WiFi成功前按下Boot按键，可以强制重新配网，且在连接成功后注销该功能，不会跟后续的语音打断功能冲突

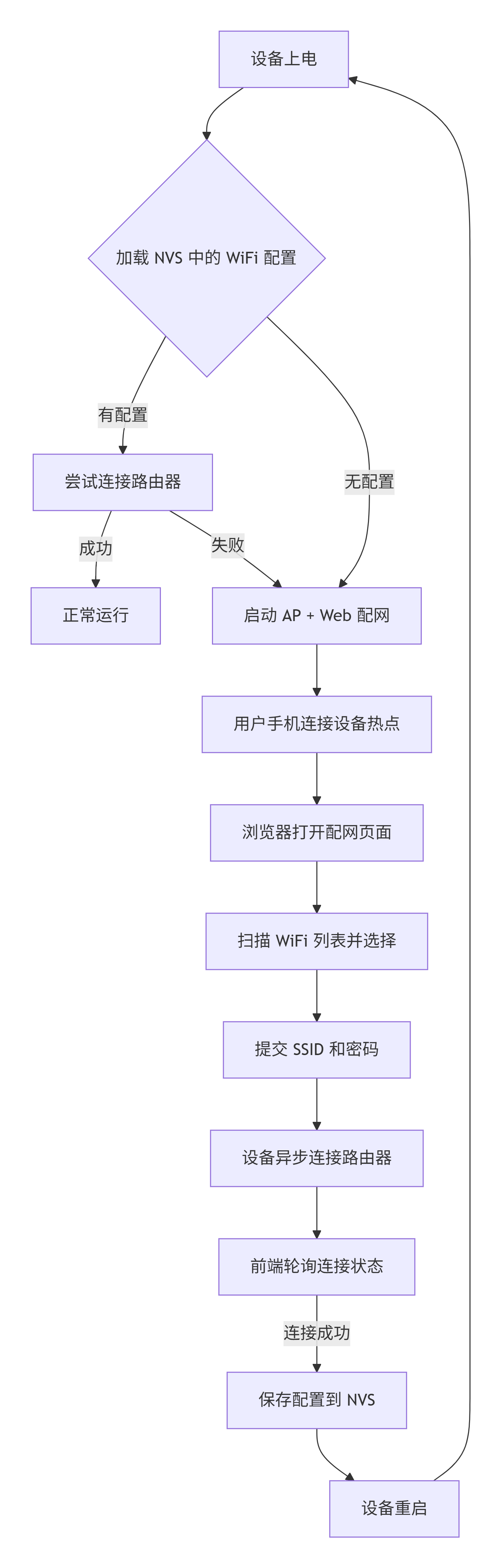

八、完整流程图

# 前端
