310P规格手册

     昇腾310P 有几款芯片

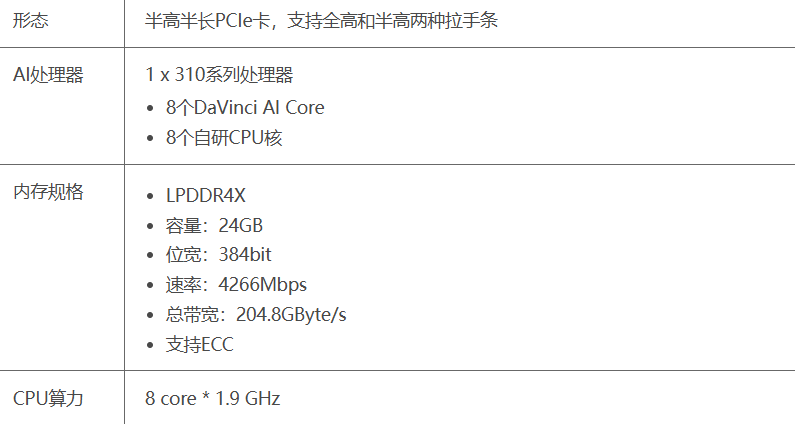

标卡

一个昇腾自己的产品310I PRO，采用310P ，产品参数如下：标称算力140TOPS

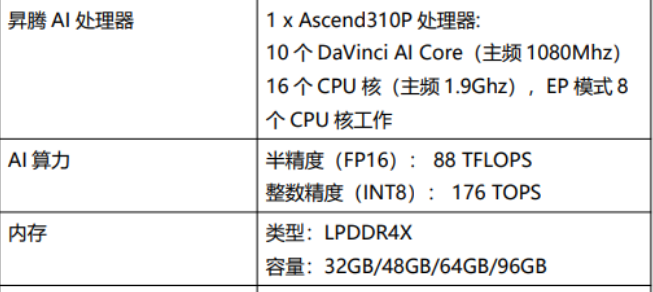

定制卡

很多厂商用昇腾提供的310P芯片自己做板卡，相关资料可以从各个厂家官网搜到





   差异

     主要算力差异，定制卡明显更高些。内存容量定制卡选型更丰富些，难道就这么简单吗？

静态功耗差异

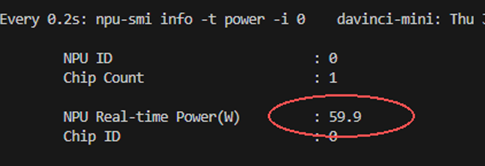

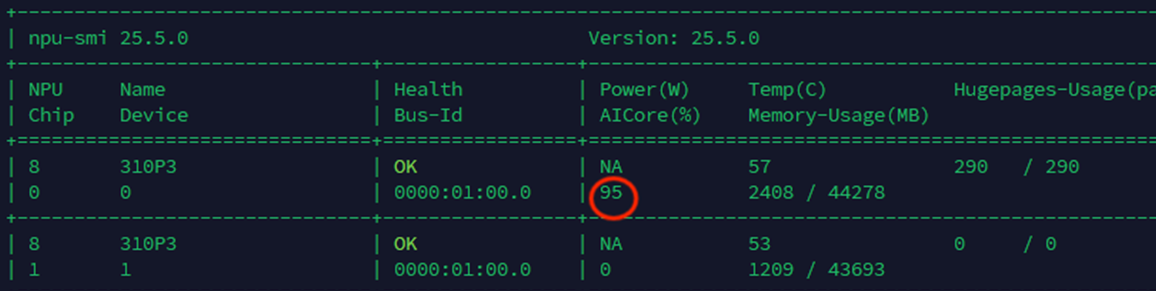

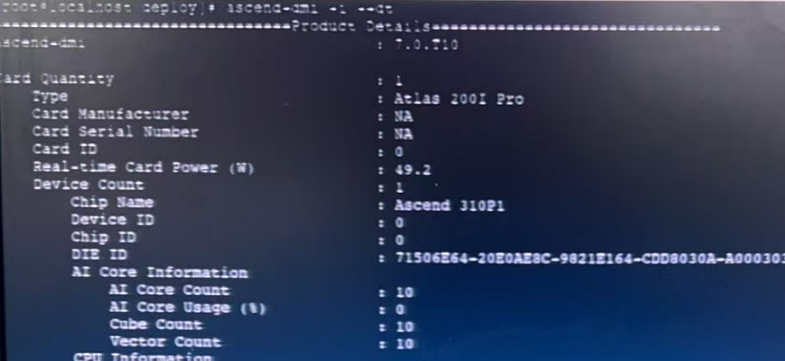

某定制卡A  EP

试用卡A

之前号称同型号，难道新卡是全国产化后的差异？

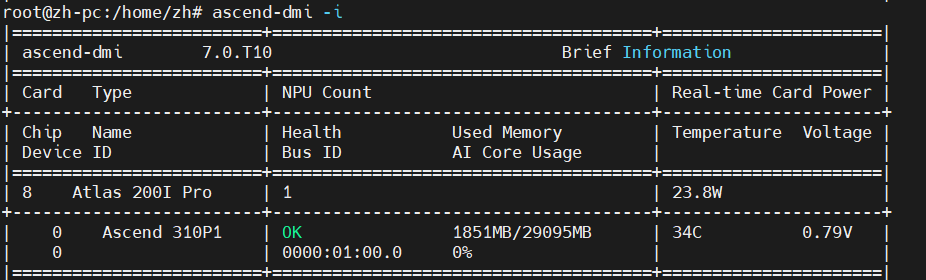

标卡静态

X86环境

ascend-dmi        5.0.0.3                             Brief Information               |
|=========================+======================================+======================|
| Card   Type             | NPU Count                            | Real-time Card Power |
+-------------------------+--------------------------------------+----------------------+
| Chip   Name             | Health           Used Memory         | Temperature  Voltage |
| Device ID               | Bus ID           AI Core Usage       |                      |
|=========================+======================================+======================|
| 8    Atlas 300I Pro     | 1                                    | 17.8W                |
+-------------------------+--------------------------------------+----------------------+
|    0    Ascend 310P3    | OK               1774MB/21527MB      | 56C          0.79V   |
|    0                    | 0000:01:00.0     0%                  |                      |
|=========================+======================================+====================

飞腾D2000环境

ascend-dmi        5.0.0.3                             Brief Information               |
|=========================+======================================+======================|
| Card   Type             | NPU Count                            | Real-time Card Power |
+-------------------------+--------------------------------------+----------------------+
| Chip   Name             | Health           Used Memory         | Temperature  Voltage |
| Device ID               | Bus ID           AI Core Usage       |                      |
|=========================+======================================+======================|
| 544  Atlas 300I Pro     | 1                                    | 25.5W                |
+-------------------------+--------------------------------------+----------------------+
|    0    Ascend 310P3    | OK               1760MB/21527MB      | 56C          0.80V   |
|    0                    | 0000:06:00.0     0%                  |

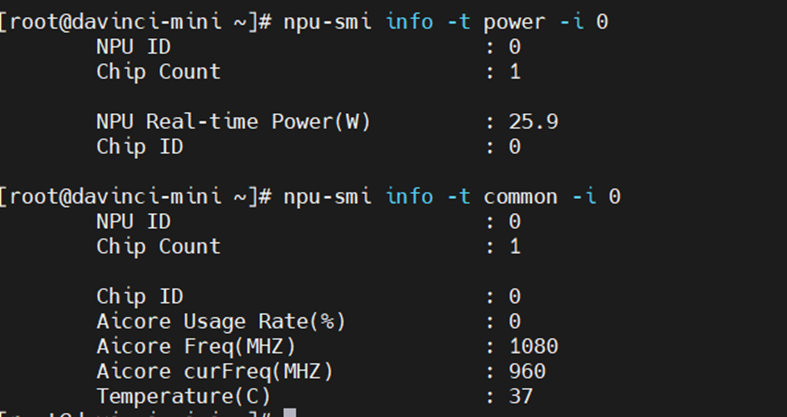

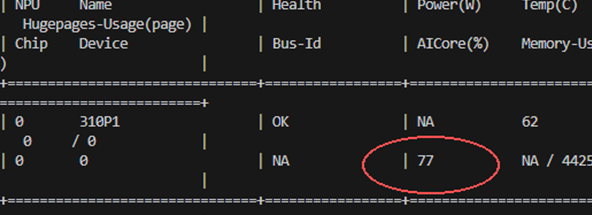

定制卡B RC功耗

由于固件不支持，定制B EP功耗获取不到。

汇总

定制卡A	标卡X86	标卡飞腾D2000	定制卡B RC
50W (45度)	18W（56度）	26w（56度）	26w (37度)

性能差异

主要考察推理耗时和帧率

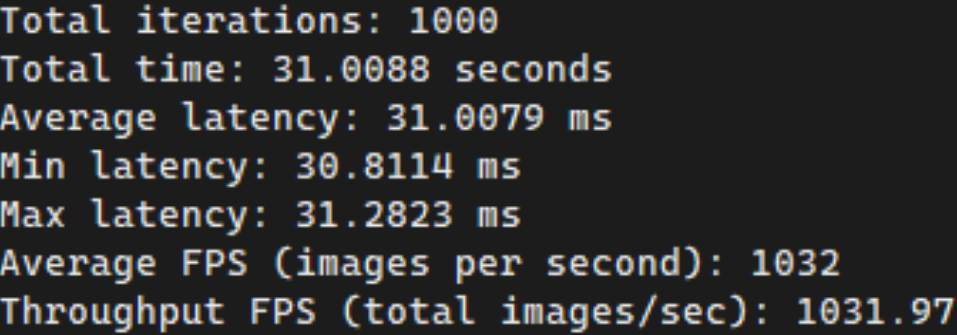

310P标卡

此处采用310I DUAL ,虽然是双P，但实际运行的只有一个P

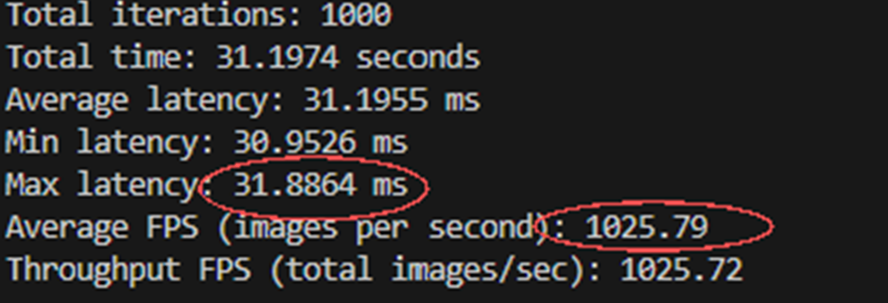

定制卡C

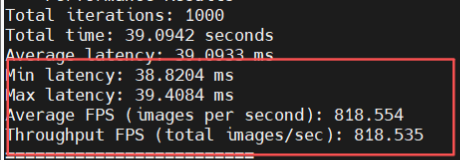

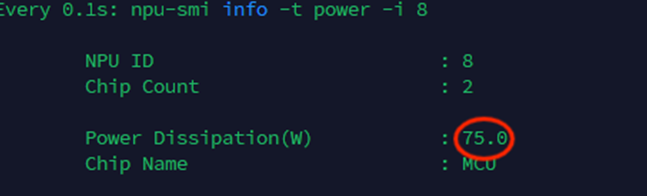

定制卡A不限功耗时

定制卡A 与标卡耗时

	310P3 标卡	定制卡A （限制功耗到75W）
(核心推理) 延迟	37.38 ms	122.75 ms

汇总

标卡	定制卡C	定制卡A（不限制功耗）	定制卡A（限制功耗90W）	定制卡A（限制功耗70W）
31ms	31ms	38ms	38ms	120MS
1000fps	1000fps（实际运行到60w）	800fps	800fps	400FPS

总结

      回到开始规格书 说明，华为标卡标明了内存位宽384bit，即占用内存控制器的所有位宽，12颗粒；而定制卡的说明，翻看各家定制卡规格书，基本都不会写位宽多少，那实际位宽可能只有256bit。按每颗粒32bit算，实际贴有8颗。

     对于NPU这种卡，内存位宽减少1/3，性能减少、延时增加。

    对于不同模型，例如本文的模型，标卡24G内存，384位宽即在所有设计中的最好表现，那么在如今内存颗粒价格如此昂贵的今天，是否需要贴大容量颗粒？ 在上述的模型实践中，大容量颗粒，较少位宽并没有带来性能提升，反而下降。

     昇腾提供的算力测试工具并不能测试出来这些差异，测试出来的算力都是标称的或者140TB，或者176TB。此时要上ais bench压测了。而定制化卡在进行设置功耗时，并不能通过昇腾算力工具来判断是否满足要求，而要通过客户提供的工具看有否满足延时、帧率要求了。

   板卡设计真是一件有意思的事情了，比如内存容量的确定、位宽的设定（很多小伙伴儿在设计时考虑布线、板卡尺寸等因素，会砍掉通道数目等），简单粗暴上最全的，例如此310P ，上布满全部位宽，内存容量够大，但这在某些对散热、结构等有要求的环境又不适应，还要考虑价格。不像一个简单的CPU卡。



310B异常加载

   在应用310B板卡时，我们遇到驱动不能加载的情况，具体报如下问题：是什么原因导致的呢？且听下回分解。

PcieDmaSramInit OK!
pcie dma init begin
pcie dma init ok
PCIE download userbasecfg image start...
userbasecfg download, dest addr is 0x11100000
Pcie dma copy:[0x3|0xdc200000|0x6|0x0|0x24dc]
userbasecfg download ok
pre verify success!
non-secure vef success!
isUser[1], No infor in boardID and boardId[2~0].
No board infor in userBaseConfig
current[5], last[0]
PCIE download sysbasecfg image start...
sysbasecfg download, dest addr is 0x11100000
Pcie dma copy:[0x3|0xdc200000|0x6|0x0|0x145a8]
sysbasecfg download ok
pre verify success!
secure verify success
!SyscfgProc [249|0|1]
 Line[80] fullboardid .
Pg info checksum.
The physical specifications are smaller than the PG specifications!

[    8.941034] mali fb000000.gpu: Loading Mali firmware 0x1010000
[    8.944227] mali fb000000.gpu: Mali firmware git_sha: ee476db42870778306fa8d559a605a73f13e455c
[   10.984467] rk_gmac-dwmac fe1c0000.ethernet eth0: Link is Up - 1Gbps/Full - flow control rx/tx
[   10.984544] IPv6: ADDRCONF(NETDEV_CHANGE): eth0: link becomes ready
[   12.227014] ttyFIQ ttyFIQ0: tty_port_close_start: tty->count = 1 port count = 2
[  168.970118] [ascend] [uda] [ERROR] [uda_wait_all_phy_startup 1340] <upgrade-tool:627:627:3> Wait timeout. (dev_num=0; uda_detected_dev_num=1)
[  199.637538] [ascend] [uda] [ERROR] [uda_wait_all_phy_startup 1340] <npu-smi:1282:1282:2> Wait timeout. (dev_num=0; uda_detected_dev_num=1)
[  812.080357] [ascend] [drv_pcie] [ERROR] [devdrv_get_rd_flag 515] <kworker/3:0:32:32> Load timeout. (dev_id=0; flag_r=0x6666666666666666)
