Flutter 框架跨平台鸿蒙开发 - AR家具摆放预览应用
摘要： AR家具摆放预览应用基于Flutter框架开发，利用ARCore/ARKit技术实现家具在真实空间的虚拟展示。应用提供四大功能模块：AR预览、家具库（含8类家具）、房间选择（客厅/卧室等4种）、设计保存与价格统计。采用Material Design 3设计规范，支持手势操作（拖拽/缩放/旋转），通过自定义绘制实现AR网格效果。项目结构清晰分层（表现层/业务层/数据层），核心模型包括家具分类
·
欢迎加入开源鸿蒙跨平台社区：
https://openharmonycrossplatform.csdn.net
一、项目概述

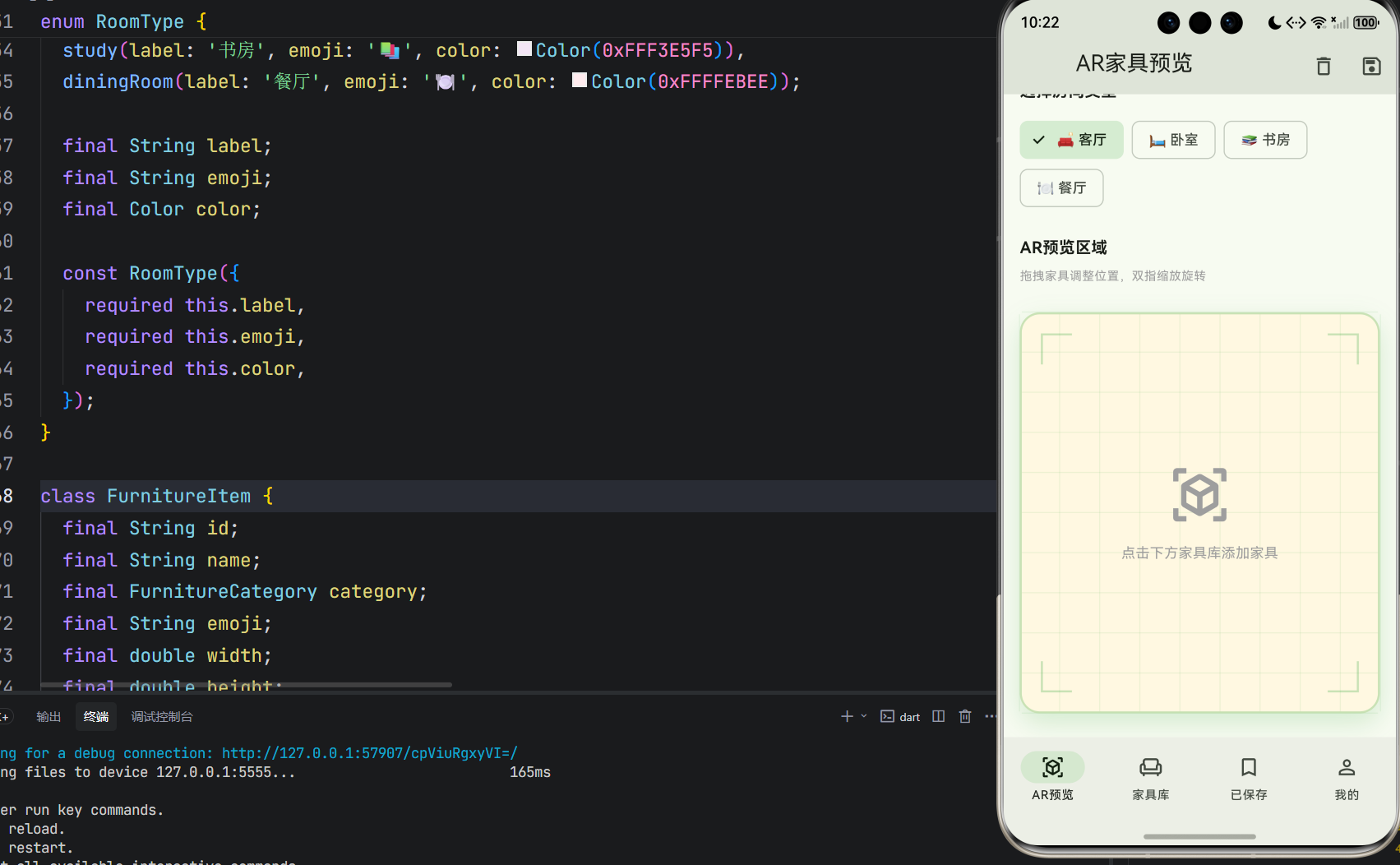

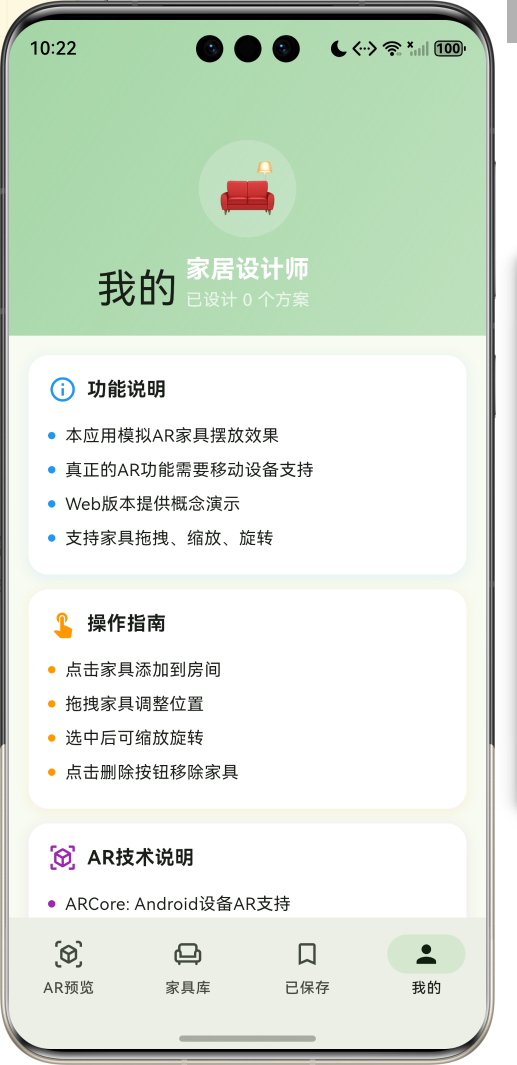

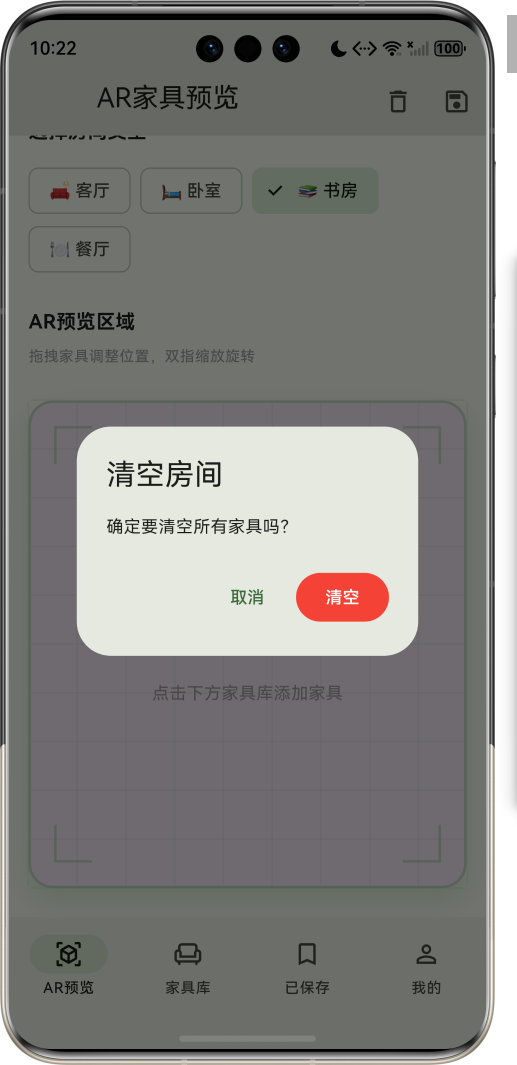

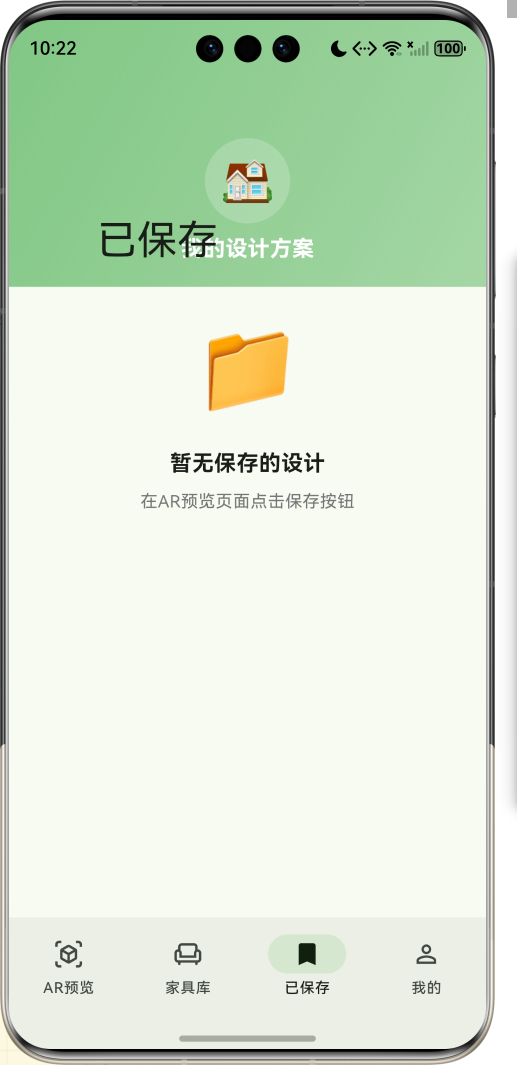

运行效果图
1.1 应用简介
AR家具摆放预览是一款利用增强现实技术帮助用户在真实空间中预览家具摆放效果的应用。通过ARCore/ARKit实现虚实融合，用户可以在购买家具前直观地看到家具在自己家中的实际效果，支持家具缩放、旋转、移动等操作，让家居设计变得简单有趣。
应用以清新的绿色为主色调，象征家居生活的自然与舒适。涵盖AR预览、家具库、设计保存、个人中心四大模块。用户可以选择不同房间类型，从家具库中挑选家具，在AR预览区域进行摆放和调整。
1.2 核心功能
| 功能模块 | 功能描述 | 实现方式 |
|---|---|---|
| AR预览 | 模拟AR家具摆放效果 | 自定义绘制 |
| 家具库 | 多类型家具选择 | 分类列表 |
| 家具操作 | 拖拽、缩放、旋转 | 手势识别 |
| 房间选择 | 多种房间类型 | 选择器 |
| 设计保存 | 保存设计方案 | 数据存储 |
| 价格统计 | 自动计算总价值 | 实时计算 |
1.3 家具分类定义
| 序号 | 分类名称 | Emoji | 颜色 | 描述 |
|---|---|---|---|---|
| 1 | 沙发 | 🛋️ | #8D6E63 | 各类沙发家具 |
| 2 | 桌子 | 🪑 | #A1887F | 茶几、餐桌等 |
| 3 | 床 | 🛏️ | #7986CB | 各类床具 |
| 4 | 柜子 | 🗄️ | #90A4AE | 电视柜、衣柜等 |
| 5 | 灯具 | 💡 | #FFD54F | 落地灯、台灯等 |
| 6 | 植物 | 🪴 | #81C784 | 盆栽植物 |
| 7 | 地毯 | 🟫 | #BCAAA4 | 各类地毯 |
| 8 | 装饰 | 🖼️ | #F48FB1 | 装饰画、摆件等 |
1.4 房间类型定义
| 序号 | 房间名称 | Emoji | 背景色 | 描述 |
|---|---|---|---|---|
| 1 | 客厅 | 🛋️ | #FFF8E1 | 家庭活动空间 |
| 2 | 卧室 | 🛏️ | #E3F2FD | 休息睡眠空间 |
| 3 | 书房 | 📚 | #F3E5F5 | 学习工作空间 |
| 4 | 餐厅 | 🍽️ | #FFEBEE | 用餐空间 |
1.5 技术栈
| 技术领域 | 技术选型 | 版本要求 |
|---|---|---|
| 开发框架 | Flutter | >= 3.0.0 |
| 编程语言 | Dart | >= 2.17.0 |
| 设计规范 | Material Design 3 | - |
| AR技术 | ARCore/ARKit | 移动端 |
| 动画控制 | AnimationController | - |
| 自定义绘制 | CustomPainter | - |
| 手势识别 | GestureDetector | - |
| 目标平台 | 鸿蒙OS / Web | API 21+ |
1.6 项目结构
lib/
└── main_ar_furniture.dart
├── ARFurnitureApp # 应用入口
├── FurnitureCategory # 家具分类枚举
├── RoomType # 房间类型枚举
├── FurnitureItem # 家具物品模型
├── PlacedFurniture # 已放置家具模型
├── ARFurnitureHomePage # 主页面（底部导航）
├── _buildARViewPage # AR预览页面
├── _buildCatalogPage # 家具库页面
├── _buildSavedPage # 已保存页面
├── _buildProfilePage # 个人中心页面
└── ARGridPainter # AR网格绘制器
二、系统架构
2.1 整体架构图
2.2 类图设计
2.3 页面导航流程
2.4 家具操作流程
三、核心模块设计
3.1 数据模型设计
3.1.1 家具分类枚举 (FurnitureCategory)
enum FurnitureCategory {
sofa(label: '沙发', emoji: '🛋️', color: Color(0xFF8D6E63)),
table(label: '桌子', emoji: '🪑', color: Color(0xFFA1887F)),
bed(label: '床', emoji: '🛏️', color: Color(0xFF7986CB)),
cabinet(label: '柜子', emoji: '🗄️', color: Color(0xFF90A4AE)),
lamp(label: '灯具', emoji: '💡', color: Color(0xFFFFD54F)),
plant(label: '植物', emoji: '🪴', color: Color(0xFF81C784)),
rug(label: '地毯', emoji: '🟫', color: Color(0xFFBCAAA4)),
decor(label: '装饰', emoji: '🖼️', color: Color(0xFFF48FB1));
final String label;
final String emoji;
final Color color;
}
3.1.2 房间类型枚举 (RoomType)
enum RoomType {
livingRoom(label: '客厅', emoji: '🛋️', color: Color(0xFFFFF8E1)),
bedroom(label: '卧室', emoji: '🛏️', color: Color(0xFFE3F2FD)),
study(label: '书房', emoji: '📚', color: Color(0xFFF3E5F5)),
diningRoom(label: '餐厅', emoji: '🍽️', color: Color(0xFFFFEBEE));
final String label;
final String emoji;
final Color color;
}
3.1.3 家具物品模型 (FurnitureItem)
class FurnitureItem {
final String id;
final String name;
final FurnitureCategory category;
final String emoji;
final double width; // 宽度（厘米）
final double height; // 高度（厘米）
final double depth; // 深度（厘米）
final Color color;
final double price; // 价格
}
3.1.4 已放置家具模型 (PlacedFurniture)
class PlacedFurniture {
final String id;
final FurnitureItem item;
Offset position; // 位置坐标
double rotation; // 旋转角度（弧度）
double scale; // 缩放比例
}
3.1.5 家具分类分布
3.2 页面结构设计
3.2.1 主页面布局
3.2.2 AR预览页结构
3.2.3 AR预览区结构
3.2.4 家具库页结构
3.3 家具操作逻辑
3.4 价格计算逻辑
四、UI设计规范
4.1 配色方案
应用以清新的绿色为主色调，象征家居生活的自然与舒适：
| 颜色类型 | 色值 | 用途 |
|---|---|---|
| 主色 | #4CAF50 (Green) | 导航、主题元素 |
| 辅助色 | #66BB6A | 家具库页面 |
| 第三色 | #81C784 | 已保存页面 |
| 强调色 | #A5D6A7 | 个人中心 |
| 背景色 | #ECEFF1 | 页面背景 |
| 卡片背景 | #FFFFFF | 家具卡片 |
4.2 房间背景色
| 房间类型 | 色值 | 视觉效果 |
|---|---|---|
| 客厅 | #FFF8E1 | 温暖米黄 |
| 卧室 | #E3F2FD | 柔和蓝色 |
| 书房 | #F3E5F5 | 淡雅紫色 |
| 餐厅 | #FFEBEE | 温馨粉色 |
4.3 字体规范
| 元素 | 字号 | 字重 | 颜色 |
|---|---|---|---|
| 页面标题 | 24px | Bold | 主色 |
| 家具名称 | 12px | Bold | #000000 |
| 价格显示 | 11px | Bold | 绿色 |
| 尺寸信息 | 10px | Regular | 灰色 |
| 统计数字 | 16px | Bold | 白色 |
4.4 组件规范
4.4.1 家具卡片
┌─────────────────────────────────────┐
│ ┌────┐ │
│ │ 🛋️ │ │
│ └────┘ │
│ 三人沙发 │
│ ¥5999 │
│ 200×85cm │
└─────────────────────────────────────┘
4.4.2 AR预览区
┌─────────────────────────────────────────────────────┐
│ ╭── ──╮ │
│ │ │ │
│ │ 🛋️ 🪑 │ │
│ │ │ │
│ │ 💡 │ │
│ │ │ │
│ ╰── ──╯ │
│ │
│ ┌───────────────────────────────────────────────┐ │
│ │ 三人沙发 │ │
│ │ [旋转] [右转] [放大] [缩小] [删除] │ │
│ └───────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────┘
4.4.3 控制面板
┌─────────────────────────────────────────────────────┐
│ 三人沙发 │
│ │
│ [↺] [↻] [+] [-] [🗑️] │
│ 旋转 右转 放大 缩小 删除 │
└─────────────────────────────────────────────────────┘
4.4.4 快速统计
┌─────────────────────────────────────────────────────┐
│ │
│ 🏠 🪑 💰 │
│ 客厅 3 ¥7997 │
│ 当前房间 家具数 总价值 │
│ │
└─────────────────────────────────────────────────────┘
五、核心功能实现
5.1 放置家具实现
void _placeFurniture(FurnitureItem item) {
final placed = PlacedFurniture(
id: 'placed_${DateTime.now().millisecondsSinceEpoch}',
item: item,
position: Offset(150 + _random.nextDouble() * 100, 150 + _random.nextDouble() * 100),
);
setState(() {
_placedFurniture.add(placed);
_selectedPlaced = placed;
});
}
5.2 家具拖拽实现
GestureDetector(
onPanStart: (details) {
final localPosition = details.localPosition;
for (var placed in _placedFurniture.reversed) {
if ((placed.position - localPosition).distance < 50) {
setState(() {
_selectedPlaced = placed;
});
break;
}
}
},
onPanUpdate: (details) {
if (_selectedPlaced != null) {
setState(() {
_selectedPlaced!.position = details.localPosition;
});
}
},
// ...
)
5.3 旋转缩放实现
void _rotateLeft() {
setState(() {
_selectedPlaced!.rotation -= pi / 8;
});
}
void _rotateRight() {
setState(() {
_selectedPlaced!.rotation += pi / 8;
});
}
void _scaleUp() {
setState(() {
_selectedPlaced!.scale = (_selectedPlaced!.scale + 0.1).clamp(0.5, 2.0);
});
}
void _scaleDown() {
setState(() {
_selectedPlaced!.scale = (_selectedPlaced!.scale - 0.1).clamp(0.5, 2.0);
});
}
5.4 AR网格绘制
class ARGridPainter extends CustomPainter {
final double progress;
void paint(Canvas canvas, Size size) {
final paint = Paint()
..color = const Color(0xFF4CAF50).withValues(alpha: 0.1)
..strokeWidth = 1
..style = PaintingStyle.stroke;
final spacing = 40.0;
final offset = progress * spacing;
// 绘制动态网格
for (double x = -spacing + offset; x < size.width + spacing; x += spacing) {
canvas.drawLine(Offset(x, 0), Offset(x, size.height), paint);
}
for (double y = -spacing + offset; y < size.height + spacing; y += spacing) {
canvas.drawLine(Offset(0, y), Offset(size.width, y), paint);
}
// 绘制AR角标
// ...
}
}
5.5 价格计算
double get totalPrice {
return _placedFurniture.fold<double>(0, (sum, p) => sum + p.item.price);
}
六、交互设计
6.1 家具添加流程
6.2 家具操作流程
6.3 AR效果模拟
七、扩展功能规划
7.1 后续版本规划
7.2 功能扩展建议
7.2.1 真实AR支持
AR功能：
- 集成ARCore (Android)
- 集成ARKit (iOS)
- 平面检测与追踪
- 光照估计
7.2.2 3D模型渲染
渲染功能：
- 支持GLTF/GLB格式
- PBR材质渲染
- 阴影效果
- 环境反射
7.2.3 AI推荐
推荐功能：
- 风格识别
- 家具搭配推荐
- 空间优化建议
- 预算规划
八、注意事项
8.1 开发注意事项
-
AR技术限制：Web版本无法使用真正的ARCore/ARKit，需要移动设备支持
-
手势冲突：拖拽和点击手势需要正确处理，避免冲突
-
性能优化：大量家具时需要注意渲染性能
-
状态同步：家具位置、旋转、缩放状态需要实时同步
-
边界处理：家具拖拽需要限制在预览区域内
8.2 常见问题
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 家具无法拖拽 | 手势未正确绑定 | 检查GestureDetector |
| 旋转角度异常 | 弧度计算错误 | 使用pi常量 |
| 缩放比例失控 | 未设置边界 | 使用clamp限制 |
| 价格显示错误 | 计算逻辑错误 | 检查累加逻辑 |
| AR网格不显示 | 动画未启动 | 启动动画控制器 |
8.3 AR技术说明
📱 AR技术说明 📱
ARCore (Android)
- Google开发的AR平台
- 支持运动跟踪、环境理解
- 光照估计、平面检测
ARKit (iOS)
- Apple开发的AR平台
- 支持世界跟踪、场景理解
- 人物遮挡、场景几何
Web版本限制
- 无法使用原生AR功能
- 提供概念演示
- 建议在移动设备体验完整功能
九、运行说明
9.1 环境要求
| 环境 | 版本要求 |
|---|---|
| Flutter SDK | >= 3.0.0 |
| Dart SDK | >= 2.17.0 |
| 鸿蒙OS | API 21+ |
| ARCore | 1.20+ (Android) |
| ARKit | 4.0+ (iOS) |
9.2 运行命令
# 查看可用设备
flutter devices
# 运行到Web服务器
flutter run -d web-server -t lib/main_ar_furniture.dart --web-port 8133
# 运行到鸿蒙设备
flutter run -d 127.0.0.1:5555 lib/main_ar_furniture.dart
# 运行到Android设备（支持AR）
flutter run -d android -t lib/main_ar_furniture.dart
# 运行到iOS设备（支持AR）
flutter run -d ios -t lib/main_ar_furniture.dart
# 代码分析
flutter analyze lib/main_ar_furniture.dart
十、总结
AR家具摆放预览应用通过AR预览、家具库、设计保存、个人中心四大模块，为用户提供了一个便捷的家居设计预览平台。应用利用AR技术实现虚实融合，让用户在购买家具前能够直观地看到摆放效果。
核心功能涵盖家具选择、AR预览、操作控制、价格统计四大模块。家具库提供8大分类、多款家具可选；AR预览支持拖拽、缩放、旋转等操作；控制面板提供直观的操作界面；价格统计实时计算设计方案总价值。
应用采用 Material Design 3 设计规范，以清新的绿色为主色调，象征家居生活的自然与舒适。Web版本提供概念演示，移动设备可体验完整的AR功能。通过本应用，希望能够帮助用户轻松完成家居设计，打造理想的居住空间。
**AR家具摆放预览——让家居设计触手可及**
