Flutter 框架跨平台鸿蒙开发 - 弹珠台游戏
运行效果图游戏画面采用组件配合),自定义绘制器接收游戏对象作为参数,根据对象状态绘制游戏画面。这种方式相比使用多个Widget组合,具有更高的渲染性能。本项目成功实现了一款功能完整、物理真实的弹珠台游戏,涵盖了物理模拟游戏开发的核心要素。通过Flutter框架的应用,实现了跨平台的游戏体验,证明了Flutter在游戏开发领域的可行性。项目采用模块化设计思想,将游戏功能划分为物理系统、碰撞系统、挡板
Flutter弹珠台游戏
欢迎加入开源鸿蒙跨平台社区:https://openharmonycrossplatform.csdn.net
项目概述

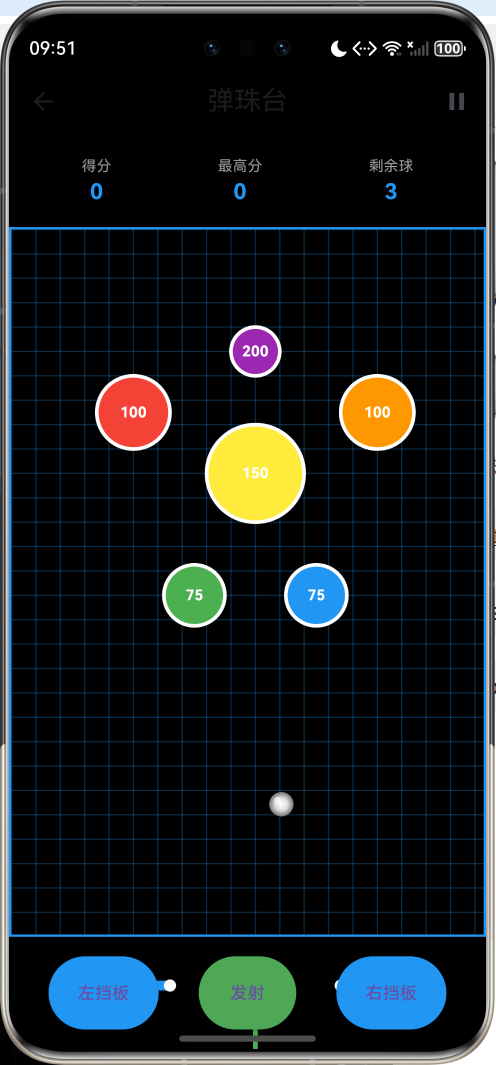

运行效果图

一、项目背景与目标
弹珠台游戏作为经典的街机游戏,以其独特的物理模拟和刺激的游戏体验深受玩家喜爱。本项目基于Flutter框架进行现代化开发,旨在打造一款既保留经典弹珠台玩法精髓,又具备现代移动应用特性的弹珠台游戏。项目采用Dart语言开发,充分利用Flutter跨平台优势,实现一套代码多端运行的技术目标。
项目的核心目标包括:构建真实的物理模拟系统、实现精准的碰撞检测机制、设计流畅的挡板控制系统、打造精美的视觉效果,以及确保游戏性能的稳定性。通过本项目的开发,不仅能够深入理解Flutter游戏开发的技术要点,更能掌握物理引擎、向量数学、碰撞检测等核心编程思想。
二、技术选型与架构设计
技术栈分析
本项目选用Flutter作为开发框架,主要基于以下考量:Flutter采用声明式UI编程范式,能够高效构建复杂的用户界面;其自带的渲染引擎Skia确保了跨平台的一致性表现;热重载功能大幅提升了开发调试效率;丰富的Widget组件库为游戏UI开发提供了坚实基础。
Dart语言作为Flutter的开发语言,具备强类型、异步编程支持、优秀的性能表现等特性,特别适合游戏开发场景。项目采用单文件架构,将所有游戏逻辑集中在main.dart文件中,这种设计既便于代码管理,又利于理解游戏整体架构。
架构层次划分
游戏架构采用分层设计思想,主要分为以下几个层次:
数据模型层:定义游戏中的核心数据结构,包括Vector2D(二维向量)、Ball(弹珠实体)、Bumper(障碍物)、Flipper(挡板)等类。这些模型类封装了游戏对象的状态和行为,构成了游戏逻辑的基础。
业务逻辑层:实现游戏的核心玩法逻辑,包括物理模拟、碰撞检测、挡板控制、得分计算等。这一层是游戏的心脏,决定了游戏的可玩性和真实性。
渲染表现层:负责游戏画面的绘制和UI展示,使用Flutter的CustomPaint组件实现自定义绘制,通过CanvasAPI绘制游戏对象。
状态管理层:管理游戏的各种状态转换,包括菜单状态、游戏中状态、暂停状态、失败状态等,确保游戏流程的顺畅切换。
核心功能模块详解
一、物理模拟系统
二维向量数学
物理模拟的基础是向量数学运算。本项目实现了完整的二维向量类Vector2D,支持加法、减法、标量乘法、归一化、点积、反射等运算:
class Vector2D {
double x;
double y;
Vector2D(this.x, this.y);
Vector2D operator +(Vector2D other) => Vector2D(x + other.x, y + other.y);
Vector2D operator -(Vector2D other) => Vector2D(x - other.x, y - other.y);
Vector2D operator *(double scalar) => Vector2D(x * scalar, y * scalar);
double get length => sqrt(x * x + y * y);
Vector2D normalize() {
double len = length;
if (len > 0) {
return Vector2D(x / len, y / len);
}
return Vector2D(0, 0);
}
double dot(Vector2D other) => x * other.x + y * other.y;
Vector2D reflect(Vector2D normal) {
double d = 2 * dot(normal);
return Vector2D(x - d * normal.x, y - d * normal.y);
}
}
向量归一化用于计算方向向量,点积用于计算投影和角度,反射用于碰撞后的速度计算。这些运算是物理模拟的核心,确保了游戏的真实性。
重力模拟
重力是弹珠台游戏的核心物理元素。每帧更新时,弹珠的速度会增加一个向下的加速度:
void update(double gravity) {
velocity.y += gravity;
position = position + velocity;
}
重力值设定为0.3,这个数值经过调试,能够提供合适的下落速度,既不会太快导致难以控制,也不会太慢影响游戏节奏。
速度衰减
为了模拟真实的物理效果,碰撞时会有能量损失。墙壁碰撞时,速度会衰减20%:
if (ball.position.x - ball.radius < 0) {
ball.position.x = ball.radius;
ball.velocity.x = -ball.velocity.x * 0.8;
}
这种衰减模拟了碰撞时的能量损失,使得游戏更加真实。障碍物碰撞时,速度会增加20%,模拟弹力效果:
ball.velocity = ball.velocity.reflect(normal) * 1.2;
二、碰撞检测系统
圆形碰撞检测
障碍物采用圆形碰撞检测,计算弹珠中心与障碍物中心的距离,判断是否小于两者半径之和:
bool checkCollision(Ball ball) {
switch (type) {
case BumperType.circle:
double distance = (ball.position - position).length;
return distance < (size + ball.radius);
case BumperType.rectangle:
return ball.position.x > position.x - size &&
ball.position.x < position.x + size &&
ball.position.y > position.y - size &&
ball.position.y < position.y + size;
case BumperType.triangle:
double distance = (ball.position - position).length;
return distance < size + ball.radius;
}
}
圆形碰撞检测的时间复杂度为O(1),计算简单高效,适合实时游戏场景。
碰撞响应
碰撞后需要计算反弹方向。使用向量反射公式,根据碰撞法线计算反射速度:
Vector2D reflect(Vector2D normal) {
double d = 2 * dot(normal);
return Vector2D(x - d * normal.x, y - d * normal.y);
}
碰撞法线从障碍物中心指向弹珠中心,归一化后得到单位法向量。反射公式确保了反弹角度的正确性,符合物理规律。
挡板碰撞检测
挡板碰撞检测较为复杂,需要计算点到线段的最近距离:
bool checkCollision(Ball ball) {
Vector2D end = getEndPoint();
Vector2D flipperVec = end - pivot;
Vector2D ballVec = ball.position - pivot;
double t = ballVec.dot(flipperVec) / flipperVec.dot(flipperVec);
t = t.clamp(0.0, 1.0);
Vector2D closestPoint = pivot + flipperVec * t;
double distance = (ball.position - closestPoint).length;
return distance < ball.radius + 8;
}
算法首先计算弹珠位置在挡板向量上的投影参数t,然后限制在[0, 1]范围内,确保最近点在线段上。最后计算弹珠到最近点的距离,判断是否碰撞。
挡板碰撞响应
挡板碰撞时,如果挡板正在运动,会给弹珠额外的动力:
if (leftFlipper.checkCollision(ball)) {
Vector2D normal = leftFlipper.getNormal(ball);
ball.velocity = ball.velocity.reflect(normal);
if (leftFlipper.angularVelocity.abs() > 0.1) {
ball.velocity.y -= 8;
ball.velocity.x -= 3;
}
}
这种设计模拟了真实弹珠台的挡板击球效果,玩家可以通过控制挡板的时机,给弹珠不同的动力,增加了游戏的策略性。
三、挡板控制系统
挡板运动学
挡板采用角度控制方式,通过目标角度和当前角度的差值计算角速度:
void update() {
double angleDiff = targetAngle - angle;
angularVelocity = angleDiff * 0.3;
angle += angularVelocity;
}
这种设计确保了挡板的平滑运动,避免了突兀的角度变化。角速度系数0.3经过调试,提供了合适的响应速度。
挡板激活与释放
挡板有两个状态:激活状态和释放状态。激活时,挡板向上摆动;释放时,挡板回到初始位置:
void activate() {
targetAngle = isLeft ? -0.5 : 0.5;
}
void deactivate() {
targetAngle = isLeft ? 0.3 : -0.3;
}
左右挡板的角度方向相反,确保了视觉上的对称性。角度单位为弧度,0.5弧度约等于28.6度,提供了合适的摆动幅度。
挡板端点计算
挡板的端点位置根据角度和长度计算:
Vector2D getEndPoint() {
return Vector2D(
pivot.x + cos(angle) * length,
pivot.y + sin(angle) * length,
);
}
使用三角函数计算端点坐标,确保了挡板的正确旋转。挡板长度设定为60像素,提供了足够的击球范围。
四、障碍物系统
障碍物类型
游戏定义了三种障碍物类型:圆形、矩形、三角形。当前实现主要使用圆形障碍物:
enum BumperType { circle, rectangle, triangle }
圆形障碍物碰撞检测简单高效,适合弹珠台游戏的快速节奏。未来可以扩展矩形和三角形障碍物,增加游戏的多样性。
障碍物配置
游戏初始化时,创建多个障碍物,分布在游戏区域的不同位置:
bumpers = [
Bumper(position: Vector2D(100, 150), type: BumperType.circle, size: 30, points: 100, color: Colors.red),
Bumper(position: Vector2D(300, 150), type: BumperType.circle, size: 30, points: 100, color: Colors.orange),
Bumper(position: Vector2D(200, 200), type: BumperType.circle, size: 40, points: 150, color: Colors.yellow),
Bumper(position: Vector2D(150, 300), type: BumperType.circle, size: 25, points: 75, color: Colors.green),
Bumper(position: Vector2D(250, 300), type: BumperType.circle, size: 25, points: 75, color: Colors.blue),
Bumper(position: Vector2D(200, 100), type: BumperType.circle, size: 20, points: 200, color: Colors.purple),
];
每个障碍物都有独特的位置、大小、分值和颜色。分值与难度相关,小障碍物分值高,大障碍物分值低。颜色用于视觉区分,帮助玩家快速识别。
得分机制
碰撞障碍物时,根据障碍物的分值增加得分:
score += bumper.points;
if (score > highScore) {
highScore = score;
}
得分实时更新,并记录最高分。这种设计激励玩家追求更高分数,提升了游戏的重玩价值。
五、游戏循环机制
主循环实现
游戏采用定时器实现主循环,每16毫秒更新一次,对应约60FPS的刷新率:
void _startGameLoop() {
gameTimer = Timer.periodic(const Duration(milliseconds: 16), (timer) {
if (gameState == GameState.playing) {
_updateGame();
}
});
}
主循环仅在playing状态执行更新,避免了暂停时的不必要计算。这种条件触发机制确保了性能优化。
更新流程
每帧更新依次执行:物理更新、碰撞检测、状态检查:
void _updateGame() {
if (ball.isActive) {
ball.update(gravity);
_checkWallCollisions();
_checkBumperCollisions();
_checkFlipperCollisions();
_checkBallLost();
}
leftFlipper.update();
rightFlipper.update();
setState(() {});
}
更新顺序确保了物理模拟的正确性:先更新位置,再检测碰撞,最后处理碰撞响应。挡板的更新独立于弹珠,确保了挡板的平滑运动。
六、交互系统设计
触控交互
游戏支持触控交互,玩家可以通过点击屏幕控制挡板:
GestureDetector(
onTapDown: (details) {
RenderBox box = context.findRenderObject() as RenderBox;
Offset localPosition = box.globalToLocal(details.globalPosition);
if (localPosition.dx < gameWidth / 2) {
_activateFlipper(true);
} else {
_activateFlipper(false);
}
},
onTapUp: (details) {
// 释放挡板
},
onTapCancel: () {
// 取消操作
},
)
点击屏幕左侧激活左挡板,点击右侧激活右挡板。释放时挡板自动回到初始位置。这种设计符合移动设备的操作习惯。
按钮控制
除了触控,游戏还提供按钮控制方式:
ElevatedButton(
onPressed: () => _activateFlipper(true),
style: ElevatedButton.styleFrom(
minimumSize: const Size(80, 60),
backgroundColor: Colors.blue,
),
child: const Text('左挡板'),
),
按钮控制提供了明确的操作反馈,适合不习惯触控操作的玩家。发射按钮用于发射弹珠,开始游戏。
弹珠发射
弹珠发射时,赋予一个向上的初速度,水平方向有随机偏移:
void _shootBall() {
if (!ball.isActive) {
ball.isActive = true;
ball.velocity = Vector2D((Random().nextDouble() - 0.5) * 4, -12);
}
}
垂直速度为-12,确保弹珠能够到达游戏区域顶部。水平速度在-2到2之间随机,增加了游戏的不可预测性。
UI界面开发
一、主菜单设计
主菜单采用全屏渐变背景,从浅蓝色过渡到深蓝色,营造出科技感的视觉氛围。标题文字使用大号白色字体配合阴影效果,增强视觉冲击力。
Container(
width: double.infinity,
decoration: BoxDecoration(
gradient: LinearGradient(
begin: Alignment.topCenter,
end: Alignment.bottomCenter,
colors: [Colors.blue.shade300, Colors.blue.shade700],
),
),
)
菜单按钮采用圆角矩形设计,渐变背景配合阴影投射,营造出立体感。按钮布局垂直排列,间距合理,符合移动应用的交互规范。
二、游戏界面布局
游戏界面采用垂直布局,自上而下依次为:游戏信息栏、游戏区域、控制面板。游戏信息栏显示当前得分、最高分、剩余球数三项关键数据。
Widget _buildGameInfo() {
return Container(
padding: const EdgeInsets.all(16),
child: Row(
mainAxisAlignment: MainAxisAlignment.spaceAround,
children: [
_buildInfoItem('得分', '$score'),
_buildInfoItem('最高分', '$highScore'),
_buildInfoItem('剩余球', '$balls'),
],
),
);
}
游戏区域使用固定尺寸的Container包裹,蓝色边框配合黑色背景,形成明确的视觉边界。内部使用Stack组件实现多层叠加:底层为游戏画面,顶层为状态覆盖层。
三、游戏画面渲染
自定义绘制器
游戏画面采用CustomPaint组件配合PinballPainter自定义绘制器实现:
Widget _buildGameArea() {
return CustomPaint(
size: const Size(gameWidth, gameHeight),
painter: PinballPainter(
ball: ball,
bumpers: bumpers,
leftFlipper: leftFlipper,
rightFlipper: rightFlipper,
),
);
}
自定义绘制器接收游戏对象作为参数,根据对象状态绘制游戏画面。这种方式相比使用多个Widget组合,具有更高的渲染性能。
背景绘制
背景采用黑色填充,配合蓝色网格线,营造出科技感的视觉效果:
void _drawBackground(Canvas canvas, Size size) {
final paint = Paint()
..color = Colors.black
..style = PaintingStyle.fill;
canvas.drawRect(Rect.fromLTWH(0, 0, size.width, size.height), paint);
final linePaint = Paint()
..color = Colors.blue.withOpacity(0.3)
..strokeWidth = 1
..style = PaintingStyle.stroke;
for (int i = 0; i < size.width; i += 20) {
canvas.drawLine(Offset(i, 0), Offset(i, size.height), linePaint);
}
for (int i = 0; i < size.height; i += 20) {
canvas.drawLine(Offset(0, i), Offset(size.width, i), linePaint);
}
}
网格线间隔20像素,透明度30%,既提供了视觉参考,又不会干扰游戏内容的显示。
障碍物绘制
障碍物采用圆形绘制,填充颜色配合白色边框:
void _drawBumpers(Canvas canvas) {
for (var bumper in bumpers) {
final paint = Paint()
..color = bumper.color
..style = PaintingStyle.fill;
final borderPaint = Paint()
..color = Colors.white
..style = PaintingStyle.stroke
..strokeWidth = 3;
canvas.drawCircle(
Offset(bumper.position.x, bumper.position.y),
bumper.size,
paint,
);
canvas.drawCircle(
Offset(bumper.position.x, bumper.position.y),
bumper.size,
borderPaint,
);
// 绘制分值文本
}
}
分值文本使用TextPainter绘制,居中显示在障碍物中心。这种设计帮助玩家快速识别障碍物的价值,做出策略决策。
挡板绘制
挡板采用线段绘制,蓝色配合圆角端点:
void _drawFlippers(Canvas canvas) {
final paint = Paint()
..color = Colors.blue
..style = PaintingStyle.stroke
..strokeWidth = 8
..strokeCap = StrokeCap.round;
Vector2D leftEnd = leftFlipper.getEndPoint();
canvas.drawLine(
Offset(leftFlipper.pivot.x, leftFlipper.pivot.y),
Offset(leftEnd.x, leftEnd.y),
paint,
);
// 绘制支点
final pivotPaint = Paint()
..color = Colors.white
..style = PaintingStyle.fill;
canvas.drawCircle(
Offset(leftFlipper.pivot.x, leftFlipper.pivot.y),
5,
pivotPaint,
);
}
挡板宽度为8像素,圆角端点提供了流畅的视觉效果。支点使用白色圆形表示,增强了视觉识别度。
弹珠绘制
弹珠采用径向渐变绘制,模拟金属球的光泽效果:
void _drawBall(Canvas canvas) {
if (!ball.isActive) return;
final paint = Paint()
..shader = RadialGradient(
colors: [Colors.white, Colors.grey.shade300, Colors.grey.shade600],
stops: const [0.0, 0.5, 1.0],
).createShader(Rect.fromCircle(
center: Offset(ball.position.x, ball.position.y),
radius: ball.radius,
));
canvas.drawCircle(
Offset(ball.position.x, ball.position.y),
ball.radius,
paint,
);
// 绘制高光
final highlightPaint = Paint()
..color = Colors.white.withOpacity(0.6)
..style = PaintingStyle.fill;
canvas.drawCircle(
Offset(ball.position.x - 3, ball.position.y - 3),
3,
highlightPaint,
);
}
渐变从白色过渡到灰色,模拟金属球的反射效果。高光点位于左上方,增强了立体感。
四、状态覆盖层设计

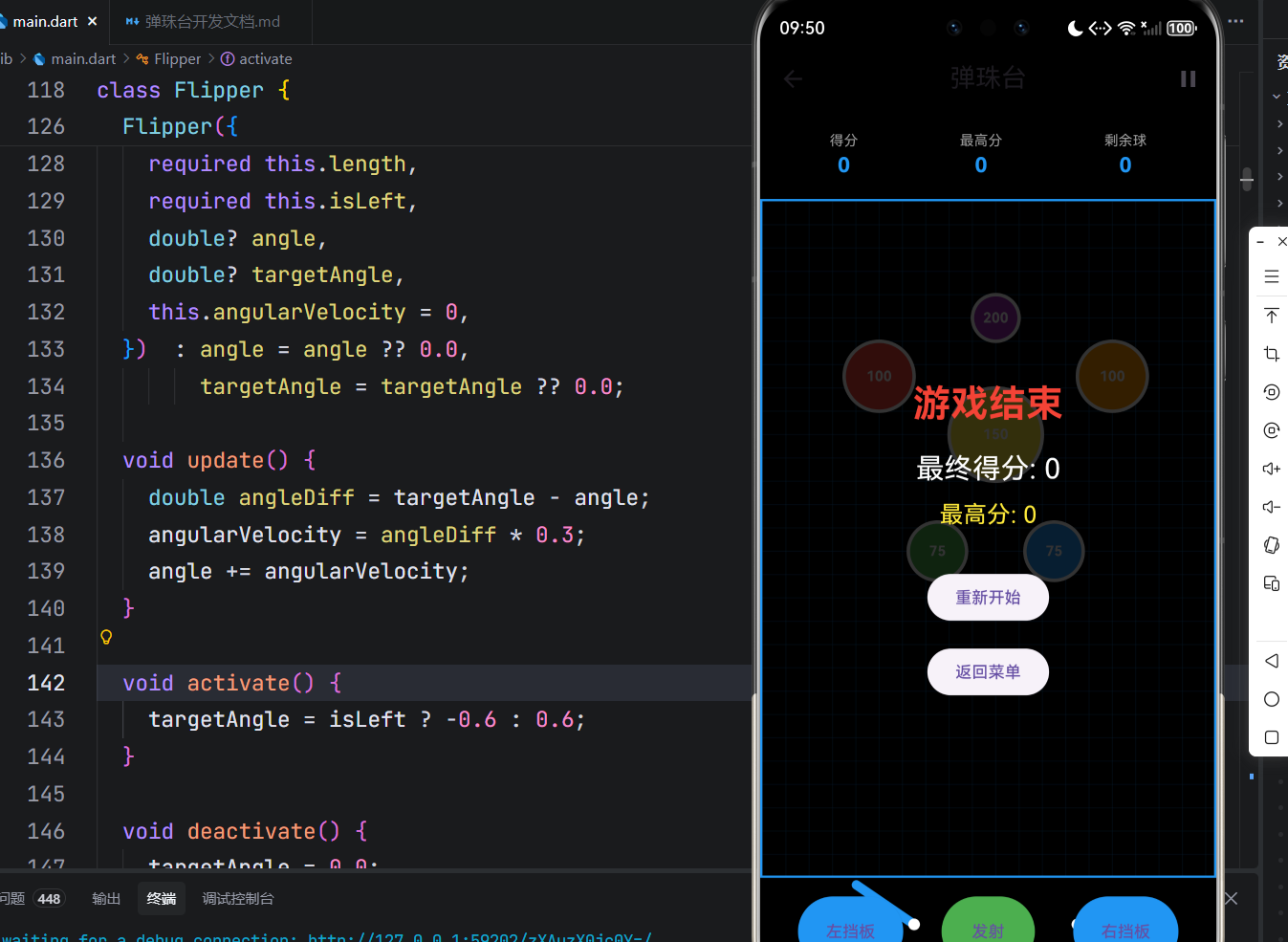

游戏在不同状态下需要显示对应的覆盖层,包括暂停界面、失败界面。这些覆盖层采用半透明黑色背景,居中显示状态信息和操作按钮。
Widget _buildGameOverOverlay() {
return Container(
width: double.infinity,
height: double.infinity,
color: Colors.black.withOpacity(0.8),
child: Column(
mainAxisAlignment: MainAxisAlignment.center,
children: [
const Text(
'游戏结束',
style: TextStyle(
color: Colors.red,
fontSize: 32,
fontWeight: FontWeight.bold,
),
),
const SizedBox(height: 16),
Text(
'最终得分: $score',
style: const TextStyle(color: Colors.white, fontSize: 24),
),
const SizedBox(height: 8),
Text(
'最高分: $highScore',
style: const TextStyle(color: Colors.yellow, fontSize: 20),
),
// 按钮...
],
),
);
}
覆盖层使用Stack组件叠加在游戏区域上方,通过条件渲染控制显示时机。这种设计确保了游戏流程的清晰性和用户体验的连贯性。
性能优化方案
一、渲染性能优化
游戏渲染性能直接影响用户体验,本项目从多个维度进行优化。游戏画面采用CustomPaint组件,相比使用多个Widget组合,减少了Widget树的深度,降低了布局计算开销。
shouldRepaint方法始终返回true,确保每帧都能正确更新画面:
bool shouldRepaint(covariant CustomPainter oldDelegate) => true;
虽然这会增加绘制频率,但避免了状态不一致的问题,在当前游戏规模下性能完全可接受。
二、物理计算优化
物理计算采用简化的模型,避免了复杂的物理引擎。重力、碰撞、反弹都使用简单的公式计算,确保了实时性能。
碰撞检测采用距离判断,时间复杂度为O(n),其中n为障碍物数量。在当前6个障碍物的规模下,性能完全满足需求。
三、内存管理优化
游戏对象的动态管理直接影响内存占用。弹珠丢失后重新创建,避免了对象池的复杂性。障碍物在游戏初始化时创建,游戏过程中保持不变。
游戏Timer在页面销毁时必须取消,避免内存泄漏:
void dispose() {
gameTimer.cancel();
super.dispose();
}
四、帧率控制策略
游戏帧率设定为约60FPS,这个数值能够提供流畅的游戏体验。帧间隔设定为16毫秒,使用Timer.periodic实现稳定的帧率控制。
const Duration(milliseconds: 16) // ~60 FPS
相比使用AnimationController,这种方式更简单直接,适合游戏循环的场景。
测试方案与步骤
一、功能测试
功能测试旨在验证游戏各项功能是否按预期工作。测试用例应覆盖所有核心功能模块,确保游戏逻辑的正确性。
物理模拟测试:验证重力效果是否真实;测试碰撞反弹是否正确;检查速度衰减是否合理。
挡板控制测试:验证挡板激活和释放是否正常;测试挡板角度变化是否平滑;检查挡板碰撞检测是否准确。
障碍物系统测试:验证障碍物碰撞检测是否准确;测试得分计算是否正确;检查障碍物渲染是否正常。
游戏流程测试:验证弹珠发射是否正常;测试球数减少逻辑是否正确;检查游戏结束判定是否准确。
二、性能测试
性能测试关注游戏的运行效率,确保在各种设备上都能流畅运行。
帧率稳定性测试:使用Flutter的性能分析工具监测游戏运行时的帧率,确保稳定在60FPS左右。重点关注弹珠高速运动时的帧率表现。
内存占用测试:监测游戏运行过程中的内存使用情况,确保没有内存泄漏。特别关注长时间运行后的内存变化。
碰撞检测效率测试:测试多个障碍物同时碰撞时的性能表现,确保不会出现卡顿。
三、用户体验测试
用户体验测试关注游戏的可玩性和趣味性。
操作便捷性测试:邀请用户试玩游戏,收集对触控操作和按钮操作的反馈,评估挡板控制的响应速度。
难度平衡测试:测试游戏的难度曲线,确保既有挑战性又不会过于困难。
视觉体验测试:评估游戏的视觉效果,包括色彩搭配、动画流畅度、界面美观度等。
项目总结与展望
一、项目成果总结
本项目成功实现了一款功能完整、物理真实的弹珠台游戏,涵盖了物理模拟游戏开发的核心要素。通过Flutter框架的应用,实现了跨平台的游戏体验,证明了Flutter在游戏开发领域的可行性。
项目采用模块化设计思想,将游戏功能划分为物理系统、碰撞系统、挡板系统、障碍物系统等独立模块,各模块职责明确,耦合度低,便于维护和扩展。
代码实现注重性能优化和内存管理,通过简化的物理模型、高效的碰撞检测、规范的资源管理,确保了游戏在各种设备上的流畅运行。
二、技术亮点总结
物理模拟系统:实现了完整的二维向量数学库,支持向量运算、归一化、点积、反射等操作,为物理模拟提供了坚实基础。
碰撞检测算法:实现了圆形碰撞检测和线段碰撞检测,算法简洁高效,适合实时游戏场景。
挡板控制系统:实现了角度控制的挡板运动,支持激活和释放两种状态,提供了流畅的操作体验。
自定义绘制系统:使用Canvas API实现了游戏画面的自定义绘制,包括背景、障碍物、挡板、弹珠等元素,渲染性能优异。
三、未来优化方向
更多障碍物类型:增加矩形、三角形等障碍物类型,丰富游戏玩法。
特殊效果系统:添加碰撞特效、得分动画、粒子效果等,提升游戏的视觉表现力。
音效系统:添加背景音乐和音效,提升游戏的沉浸感。
关卡系统:设计多个关卡,每个关卡有不同的障碍物布局和难度。
排行榜系统:实现在线排行榜功能,提升游戏的竞争性和用户粘性。
存档系统:实现游戏进度的保存和加载功能,使用shared_preferences等持久化存储方案。
物理引擎集成:集成专业的物理引擎如Box2D,实现更真实的物理模拟。
多人对战模式:实现本地双人或网络对战功能,通过WebSocket等技术支持玩家之间的实时对抗。
四、开发经验总结
通过本项目的开发,积累了宝贵的Flutter游戏开发经验:
物理模拟的重要性:游戏开发中,物理模拟的真实性直接影响玩家的代入感。合理的重力、碰撞、反弹参数,能够创造出逼真的游戏体验。
向量数学的应用:向量数学是物理模拟的基础,掌握向量运算对于游戏开发至关重要。点积、叉积、归一化、反射等操作在碰撞检测和物理计算中广泛应用。
性能优化的持续性:性能优化不是一次性工作,需要在开发过程中持续关注,通过性能分析工具定位瓶颈,针对性优化。
用户体验的核心地位:游戏开发最终服务于玩家,用户体验是评判游戏质量的核心标准。从操作的流畅性到视觉的精美度,每个细节都需要精心打磨。
本项目为Flutter游戏开发提供了一个完整的实践案例,展示了如何实现物理模拟和碰撞检测,希望能够为相关开发者提供参考和启发,推动Flutter在游戏开发领域的应用和发展。
更多推荐


所有评论(0)
