基于 ESP32-S3-WROOM-1-N16R8 带显示屏 DIY AI 小智语音对话助手 实战教程

模组链接选型：https://item.taobao.com/item.htm?id=1031858498866&mi_id=0000v1RAj4v3RqHYDelQ2W527oEP5Dg7dQ71avoSfcG1bx8&spm=a21xtw.29178619.0.0&xxc=shop

前言

市面上主流智能音箱大多只有发声没有画面，交互单一、氛围感差，无法可视化人机对话、时间显示、表情包互动、歌词字幕展示。ESP32-S3-WROOM-1-N16R8（16M Flash+8M PSRAM） 超大存储与运存，天生适配屏幕驱动 + 音频采集播放 + 本地 AI 语音 + 云端大模型对话。本篇手把手教你打造带显示屏、能听、能说、能画面互动的桌面 AI 小智智能对话助手，离线可用、联网更智能，适合创客学习、毕设项目、桌面摆件、少儿科创制作。

一、硬件整体方案介绍

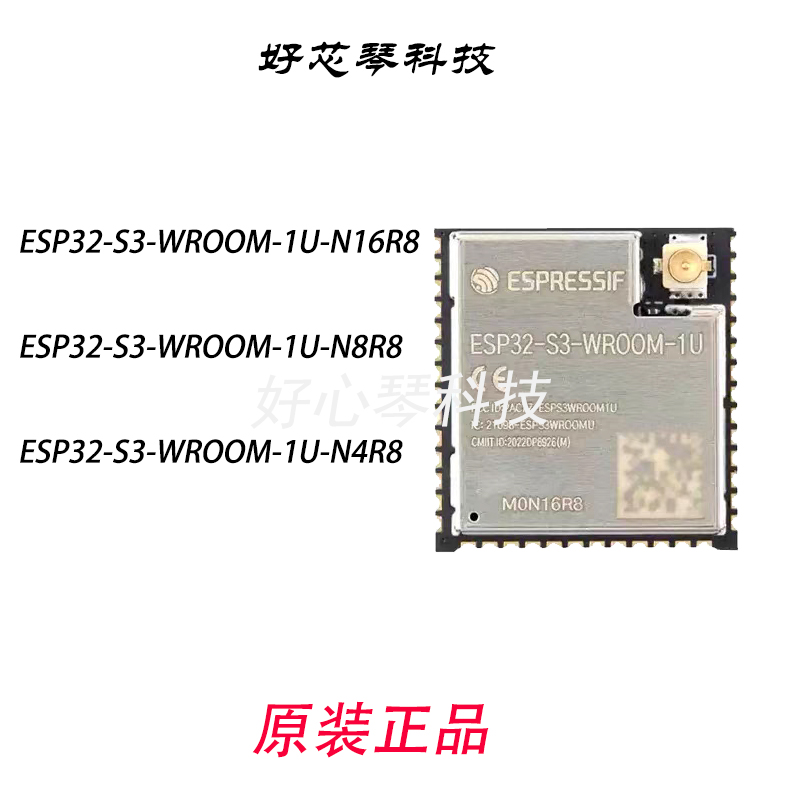

1. 核心主控刚需：ESP32-S3-WROOM-1-N16R8

为什么一定要这款型号？

1. 双核 240MHz X7 架构，支持 AI 向量运算，满足语音编解码、屏幕刷屏渲染；
2. 16MB Flash：存放 UI 界面、图片表情包、字体库、音频资源、程序固件、离线语音模型；
3. 8MB 超大 PSRAM：缓存屏幕显存、语音数据流、AI 交互临时运算数据，防止卡顿死机；
4. 自带 WiFi + 蓝牙 5.0，一键联网对接 AI 大模型、蓝牙音频联动；
5. 引脚资源丰富，可同时驱动屏幕、硅麦、功放、灯光、传感器互不冲突。

2. 全套外围硬件清单（标配精简实用）

1. 高清显示屏：1.8/2.0/2.8 寸 TFT LCD SPI 屏（性价比首选，支持汉字、图片、动画）
2. 麦克风模块：INMP441 I2S 数字硅麦，降噪收音，远距离语音唤醒
3. 音频播放：PAM8403 功放板 + 3W4Ω 全频小喇叭，人声清晰无破音
4. 氛围指示灯：WS2812 七彩灯，待机、唤醒、对话不同灯光提示
5. 供电系统：5V 2A Type-C 稳压供电，大音量播放不重启、不掉电
6. 辅助配件：轻触按键（手动唤醒 / 重启）、杜邦线、塑胶外壳（可选）

二、产品功能亮点（带屏幕专属升级）

对比普通无屏 AI 小智，可视化版本优势拉满：

1. 语音唤醒：呼叫「小智小智」秒级应答，待机屏幕显示时钟、表情包；
2. 实时对话字幕：人机聊天，屏幕同步显示提问文字 + AI 回答文字；
3. 画面动态交互：唤醒弹窗动画、思考加载动图、喜怒哀乐表情切换；
4. 离线基础功能：断网依旧播报时间、本地问候、设备控制、语音提示；
5. 云端智能对话：联网对接通用大 AI 接口，闲聊、百科、翻译、古诗、天气；
6. 桌面智能美化：息屏时钟、节日壁纸、状态提示，兼具装饰与实用；
7. 低功耗管理：闲置自动息屏节能，唤醒亮屏交互，兼顾续航与体验。

三、整体工作原理架构

1. 音频采集：INMP441 采集环境人声 → 硬件降噪预处理；
2. 本地语音检测：ESP32-S3 实时识别唤醒词，触发整机进入聆听模式；
3. 语音转文字：本地简易识别 / 云端 ASR 语音转文本；
4. 屏幕同步渲染：立刻在 LCD 屏幕打印用户提问内容 + 加载动画；
5. AI 智能应答：文本上传大模型 API，智能生成回答文案；
6. 双路输出：①屏幕显示 AI 回复字幕 ②音频解码喇叭语音播报；
7. 待机回归：无语音交互倒计时结束，自动切回时钟屏保低功耗界面。

四、开发环境搭建与关键配置

1. 使用开发软件：Arduino IDE 2.x/ PlatformIO，适配 ESP32-S3 全系
2. 主板核心配置（适配 N16R8 专用）

• 开发板选择：ESP32S3 Dev Module
• Flash 分区：选择 16M 大容量分区表，分配 SPIFFS 存储图片、字体、音频
• 开启：PSRAM、USB 串口、I2S 音频功能

1. 必备安装开源库

• TFT_eSPI 屏幕驱动万能库（刷屏、汉字、图片显示）
• I2S 音频采集播放库
• WiFi、HTTPClient 网络请求库
• FastLED 彩灯控制库
• 语音关键词离线识别基础库

重点提醒：普通 4M/8M Flash、无 PSRAM 的 ESP32，无法同时跑屏幕 + 语音 + AI 对话，只有 N16R8 配置能流畅稳定运行。

五、核心功能程序逻辑设计

1. 外设底层初始化

开机依次完成：屏幕初始化→汉字字体加载→开机 LOGO 动画显示→I2S 麦克风配置→喇叭功放初始化→WS2812 灯光自检→WiFi 自动连接→北京时间同步。

2. 屏幕 UI 界面分层设计

1. 常驻页面：待机数字时钟、星期、室温（拓展）、静态卡通表情；
2. 唤醒页面：专属开启动画、彩色提示文案、呼吸灯光效；
3. 对话页面：分区显示「我问：xxx」「小智：xxx」滚动字幕；
4. 加载页面：AI 思考动态转圈动图，提升人机交互质感。

3. 自定义离线唤醒逻辑

固化唤醒词：小智小智

• 常态：屏幕低亮度时钟屏保，微功耗运行；
• 识别唤醒：屏幕高亮、灯光变色、语音提示「我在呢」，进入 5 秒聆听窗口期；
• 无指令超时：自动退回息屏 / 屏保状态。

4. 本地离线基础交互（无网可用）

• 语音播报当前北京时间、星期；
• 问候语触发：早上好、晚上好、节日祝福；
• 屏幕文字弹窗提示对应语义表情；
• 手动按键一键播报、一键息屏。

5. 云端联网 AI 可视化对话

WiFi 联网成功后，对接通用智能大模型接口：

• 人声识别转文字上传云端；
• 服务器智能语义生成回答；
• ESP32-S3 接收文字，屏幕实时滚动显示 + 喇叭语音合成播报；支持趣味闲聊、学习答疑、生活咨询、成语接龙、中英翻译全场景。

六、调试避坑 & 优化干货

1. 屏幕优化：使用 SPI 高速刷屏，减少残影；预装大容量字库，避免汉字乱码；压缩表情包尺寸，节省 Flash 空间；
2. 音频降噪：麦克风远离电源、排线、主控板，增加屏蔽线，消除电流杂音，提升唤醒准确率；
3. 内存保障：依靠 8M PSRAM 缓存屏幕显存和解码数据，定时内存回收，避免长时间运行卡死、花屏；
4. 供电强化：语音播放瞬间峰值电流大，必须使用达标 2A 电源，防止黑屏、重启、断连；
5. 灵敏度调节：程序内修改语音识别阈值，平衡不误唤醒、远距离精准唤醒。

七、高阶拓展升级玩法

1. 智能家居中控：屏幕显示设备状态，语音灯光、插座、继电器开关控制；
2. 离线本地大模型：轻量化 AI 模型部署，彻底无网络私有化对话；
3. 拍照视觉联动：外接摄像头，实现语音 + 图像识别、人脸检测显示；
4. 便携移动版本：加装锂电池充放电模块，做成随身带屏 AI 小智；
5. 小程序互联：对话记录、屏幕壁纸、唤醒词手机远程自定义修改。

八、项目总结

采用ESP32-S3-WROOM-1-N16R8制作带屏幕 AI 小智对话助手，是嵌入式物联网 + 边缘 AI + 人机交互的经典入门黄金项目。依靠 16M 大闪存存放界面资源、8M 高速 PSRAM 保障运算流畅，低成本就能实现商用级的可视化语音人机对话，告别哑巴智能、单一发声。不仅可以打造专属私人桌面 AI 助手，无广告、隐私安全、自定义程度极高，还适用于学校科创比赛、毕业设计、电子爱好者进阶学习，软硬结合一站式提升嵌入式开发、音频信号处理、屏幕 UI 设计、云端 AI 对接综合能力。后续持续优化本地语音大模型、高清动画 UI、人声音色切换，就能打造媲美品牌智能屏的 DIY 专属 AI 小智。
