零基础入门昇腾集群调度组件Ascend Device Plugin
K8s对资源信息的调度依赖感知的资源信息。除基础的CPU和内存信息以外，需通过K8s提供的设备插件机制，供用户自定义新的资源类型，从而定制个性化的资源发现和上报策略。MindCluster提供了部署在计算节点的Ascend Device Plugin服务，用于提供适合昇腾设备的资源发现和上报策略。
一、背景概述
K8s对资源信息的调度依赖感知的资源信息。除基础的CPU和内存信息以外，需通过K8s提供的设备插件机制，供用户自定义新的资源类型，从而定制个性化的资源发现和上报策略。MindCluster提供了部署在计算节点的Ascend Device Plugin服务，用于提供适合昇腾设备的资源发现和上报策略
二、组件上下游依赖
Ascend Device Plugin逻辑接口如下图所示：
① 从dcmi中获取芯片的类型、数量、健康状态信息，或者下发芯片复位命令。
上报芯片的类型、数量和状态给kubelet
② 上报芯片的类型、数量和具体故障信息给ClusterD
③ 将调度器选中的芯片信息，以环境变量的方式告知给Ascend Docker Plugin
④ 向容器内部下发训练任务拉起、停止的命令
1、Ascend Docker Plugin与下游接口dcmi对接
代码链接如下：

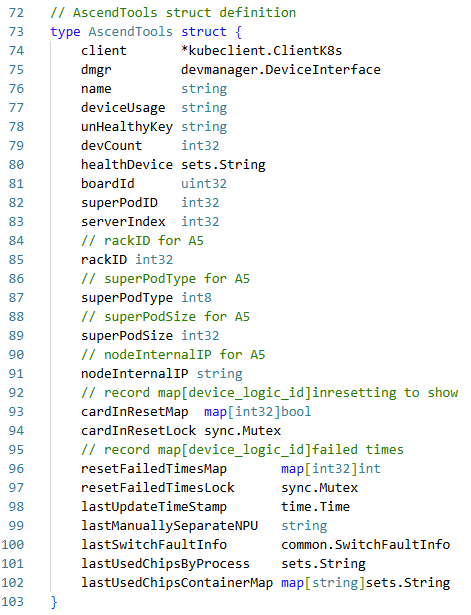

1）核心结构体定义
该结构体包含的信息有：健康状态管理（80）、设备标识信息（81~83）、A5特定字段（84~91）、重置状态管理（92~97）、缓存信息（98~99）
2）核心功能模块

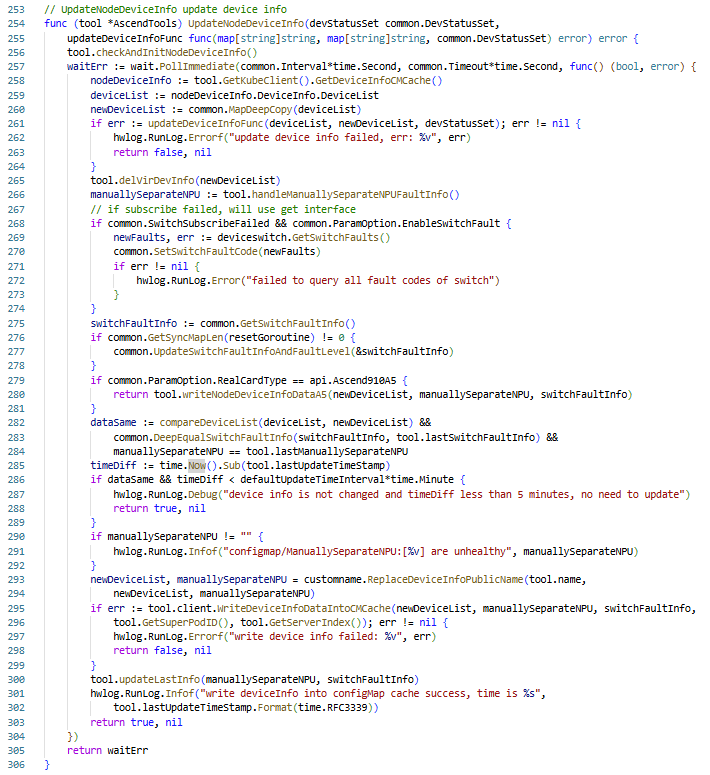

① 设备信息管理
该段代码实现的功能有：检查并初始化节点设备信息缓存（256）；使用轮询机制定期更新（257）；获取当前设备列表（258~259）；深度拷贝并更新设备信息（260~264）；处理手动分离的NPU故障（266）；获取交换机故障信息（275）；
写入更新后的设备信息到ConfigMap（280）

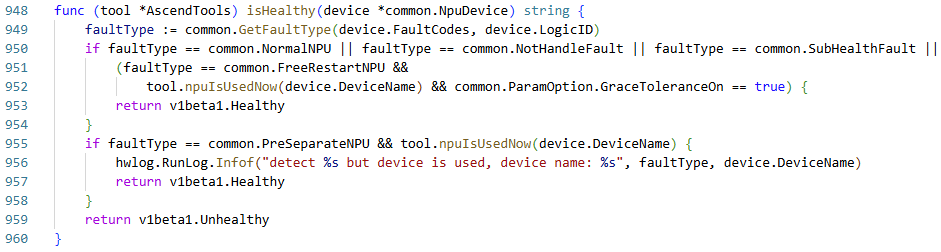

② 健康检查逻辑
这段代码实现的逻辑是：判断健康状态（950~954）

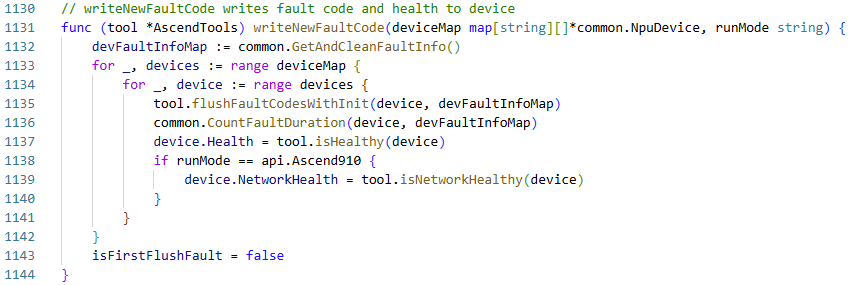

③ 故障处理信息
这段代码实现的功能有：刷新故障代码（1135）；统计故障持续时间（1136）；更新健康状态（1137）

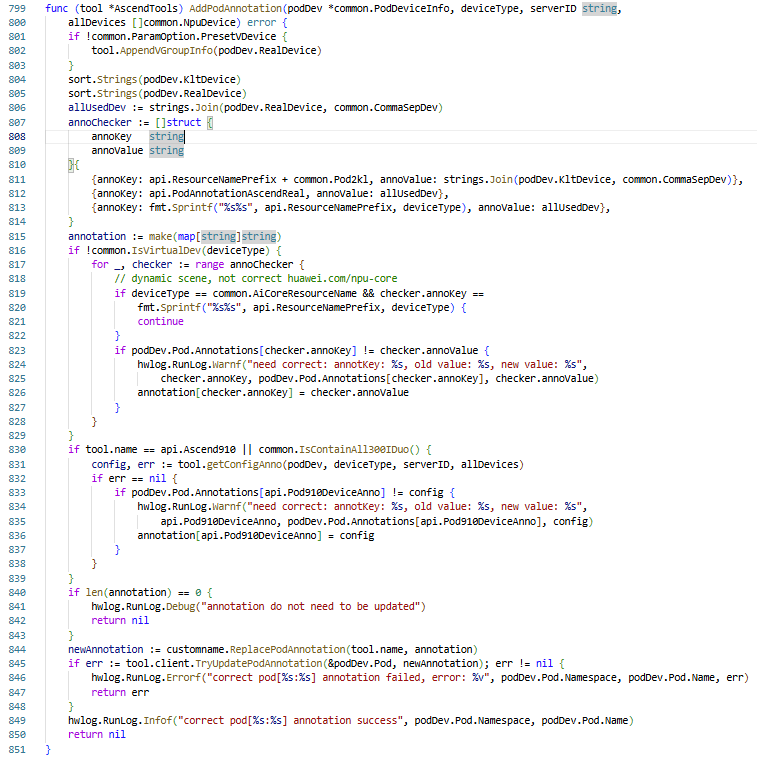

④ Pod注解管理
这段代码实现的功能有：排序设备列表（804~805）；构建注解检查器（807~814）；检查并更新注解（815~829）；更新Pod注解（845~848）
2、Ascend Docker Plugin与上游接口Ascend Docker Runtime对接
代码链接如下：
1）核心结构体定义
该结构体包含的信息有：Kubernetes客户端集合、当前节点名称、设备信息ConfigMap名称、API错误标记、Pod监听器、工作队列、HTTP客户端
2）客户端初始化
这段代码实现的功能有：从kubeconfig构建配置（68~72）；创建Kubernetes客户端（73~77）；从环境变量获取节点名称（79~82）；配置安全的HTTP客户端（84~91）；返回完整的客户端实例（93~100）

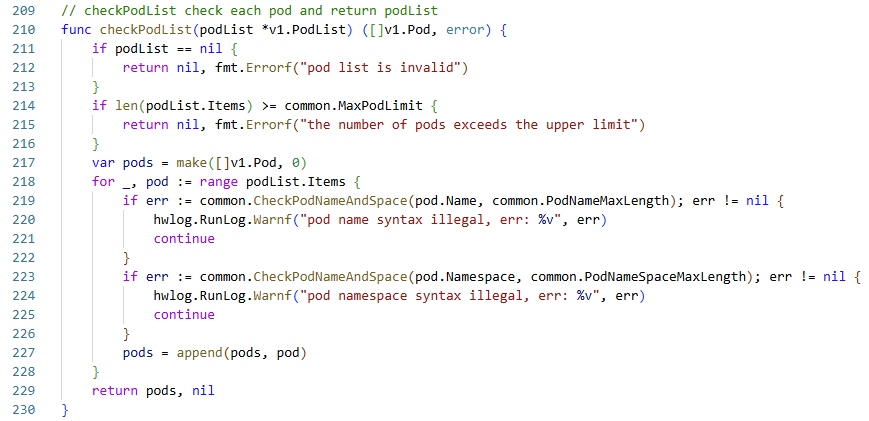

3）Pod列表校验
这段代码实现的功能有：数量限制检查（214~216）；名称和命名空间格式校验（219~222）
3、Ascend Docker Plugin与上游接口kubelet对接
代码链接如下：

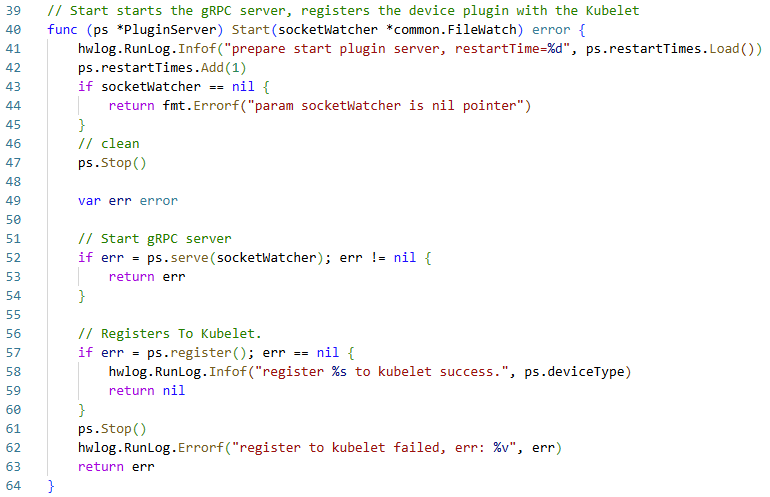

1）核心启动方法
这段代码实现的功能有：重启计数器增加（42）；启动gRPC服务器（52~54）；向kubelet注册设备插件（57~60）；若注册失败，清理资源（61）

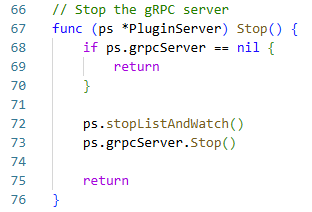

2）停止管理
该段代码实现的功能有：若已经停止，直接返回（67~68）；停止ListAndWatch长连接（72）；停止gRPC服务器（73）

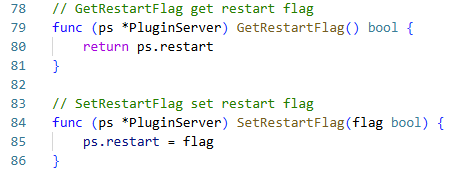

3）重启标志管理
这段代码实现的功能有：获取重启标志（79~81）；设置重启标志（84~86）

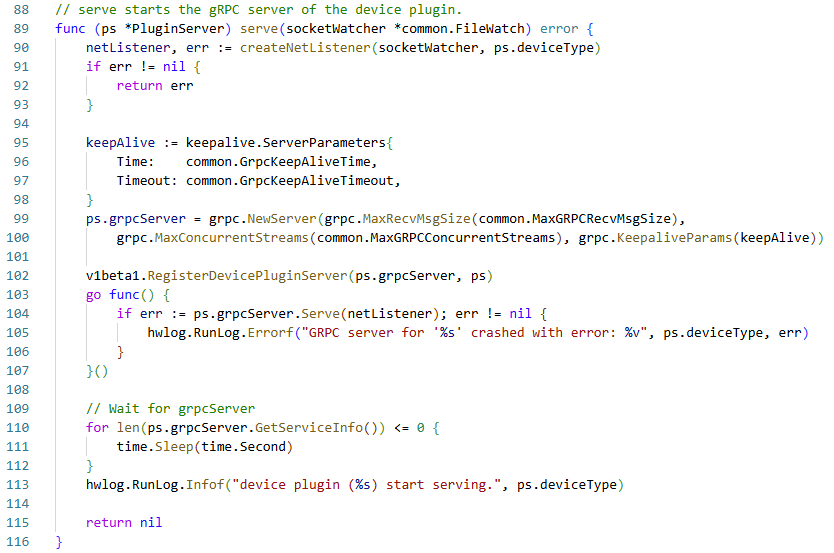

4）启动gRPC服务
这段代码实现的功能有：创建网络监听器（90~93）；配置gRPC服务器参数（95~98）；注册设备插件gRPC服务（102）；异步启动gRPC服务器（103~107）；等待gRPC服务器真正启动完成（110~113）

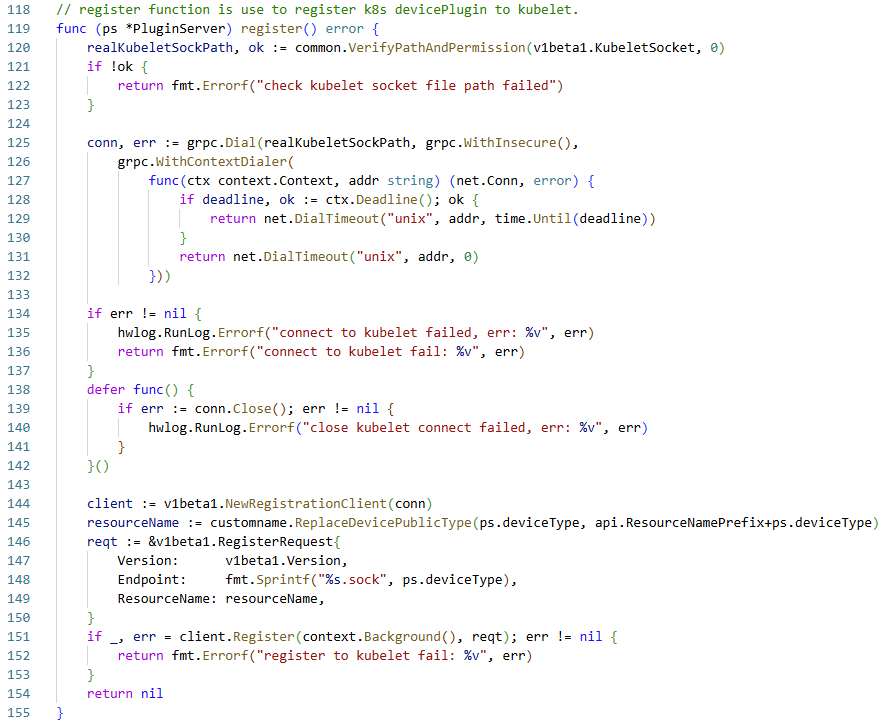

5）kubelet注册逻辑
这段代码实现的功能有：验证kubelet socket路径和权限（120~123）；建立到kubelet的gRPC连接（125~132）；创建注册客户端（144）；构建资源名称（145）；构建注册请求（146~150）；发送注册请求（151~153）
6）网络监听器创建（核心）
这段代码实现的功能有：验证设备插件目录路径和权限（159~163）；设置文件监视器，监控socket目录变化（165~168）；构建完整的socket文件路径（170）；清理已存在的socket文件（171~176）；创建Unix domain socket监听器（178~182）；设置socket文件权限（184~187）；设置socket文件属主（189~192）；使用限流监听器包装（194~195）
4、Ascend Docker Plugin与下游接口ClusterD对接
代码链接如下：

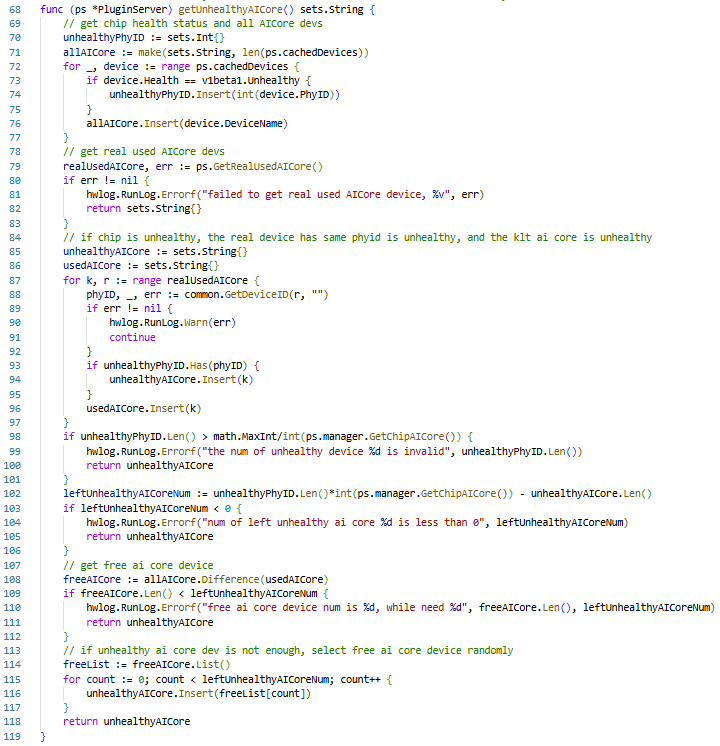

1）健康状态管理核心逻辑
这段代码实现的功能有：获取芯片健康状态和所有AI Core设备（70~77）；获取实际使用的AI Core设备（79~83）；如果芯片不健康，对应的真实设备也不健康（85~97）；计算需要标记为不健康的空闲AI Core数量（102~106）；获取空闲的AI Core设备（108~112）；随机选择空闲设备标记为不健康（114~118）

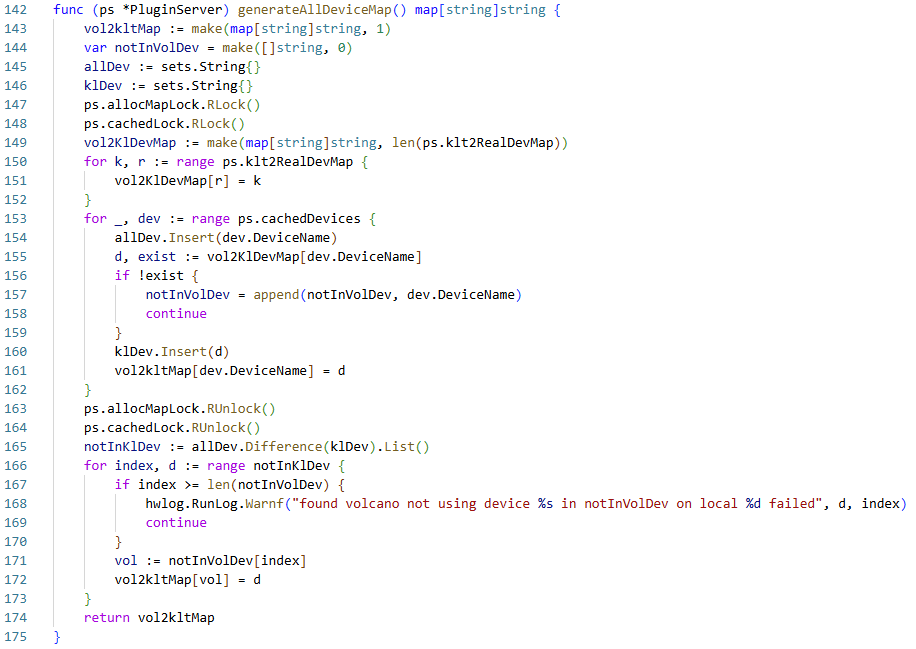

2）设备映射管理
这段代码实现的功能有：构建反向映射（149~152）；处理设备映射关系（153~162）；处理未映射的设备（165~173）
3）核心gRPC方法实现

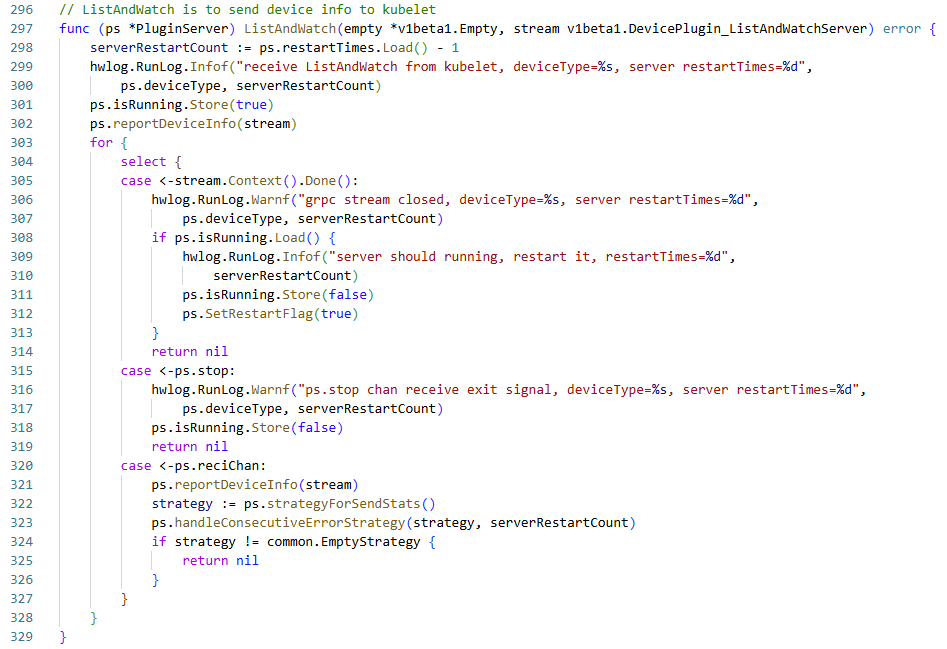

① 设备状态监控
这段代码实现的功能有：首次报告设备信息（302）；gRPC流关闭（305~314）；收到停止信号（315~319）；设备状态变更通知（320~326）
② 构建响应消息
这段代码实现的功能有：非预设虚拟设备场景下处理AI Core健康状态（185~195）；Volcano调度器场景下使用设备映射（197~208）；普通场景下直接报告设备信息（210~214）

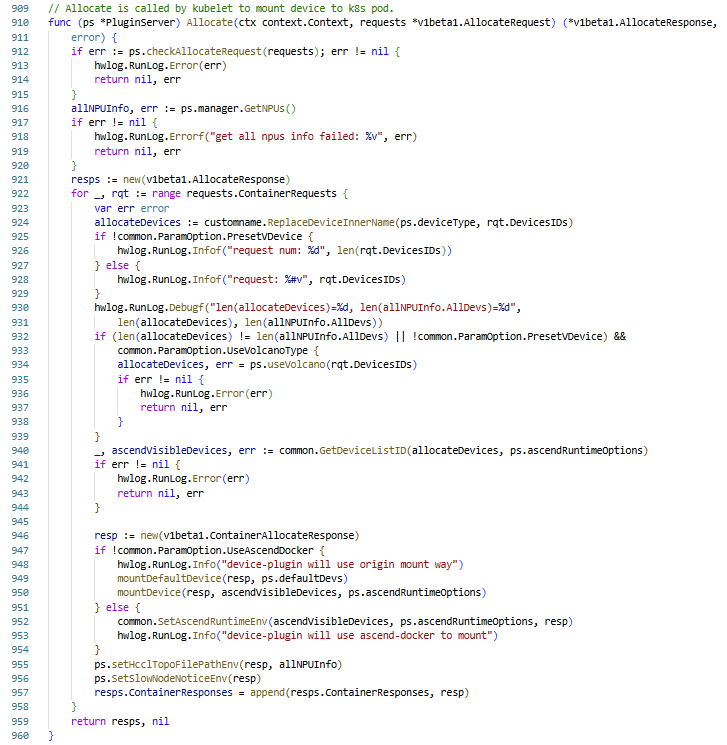

4）设备分配核心逻辑
该段代码实现的功能有：检查分配请求合法性（912~915）；获取所有NPU信息（916~920）；处理每个容器的分配请求（921~924）；Volcano调度器特殊处理（932~939）；获取设备ID列表（940~944）；构建容器响应（946~954）；设置HCCL拓扑文件和慢节点通知环境变量（955~956）
